NÁVOD NA OBSLUHU HTS9CBH5XWIFI HOOVER

Táto príručka je navrhnutá tak, aby vám poskytla všetky potrebné pokyny týkajúce sa inštalácie, používania a údržby spotrebiča.

Aby ste mohli zariadenie správne a bezpečne obsluhovať, pred inštaláciou a používaním si pozorne prečítajte tento návod na použitie.

Kryt odsávača používa vysokokvalitné materiály a je vyrobený v aerodynamickom tvare. Je vybavený veľkokapacitným elektromotorom a odstredivým ventilátorom, poskytuje silný sací výkon, prevádzku s nízkym hlukom, nelepivým filtrom tukov a jednoduchou inštaláciou.

Spoločnosť Candy Hoover Group Srl vyhlasuje, že rádiové zariadenie spíňa požiadavky smernice 2014/53/EÚ a príslušné zákonné požiadavky (pre trh UKCA).

Úplné znenie vyhlásenia o zhode je k dispozícii na nasledovnej internetovej adrese: www.candy-group.com

□ Nikdy nenechávajte deti obsluhovat' zariadenie.
☐ Odsávač pár je určený len na domáce použitie, nie je vhodný na grilovanie, pečenie a iné komerčné účely.
□ Kryt odsávača pár a jeho filter by mali byť pravidelne čistené, aby sa udržali v dobrom prevádzkovom stave.
□ Vyčistite odsávač pár podľa návodu na obsluhu a chráňte spotrebič pred nebezpečenstvom spálenia.
□ Pečenie priamo na plynovom sporáku je zakázané.
□ Kuchyňu udržiavajte dobre vetranú.
□ Pred pripojením tohto spotrebiča skontrolujte, či nie je poškodený napájací kábel. Poškodený napájací kábel smie vymeniť len kvalifikovaný servisný personál.
□ Ak sa kuchynský odsávač používa súčasne so spotrebičmi spaľujúcimi plyn alebo iné palivá, treba zaistiť dostatočné vetranie miestnosti;
□ Vzduch sa nesmie odvádzat' do komína, ktorý slúži na odvádzanie výfukových plynov zo spotrebičov spaľujúcich plyn alebo iné palivá;
□ Je potrebné zaistit' plnenie nariadení týkajúcich sa odvádzania vzduchu.

• Deti by mali byt pod dozorom, aby ste sa ubezpečili, že sa nehrajú so spotrebičom.
• Pod odsávačom pár neflambujte.

Odsávač pár nie je určený na inštaláciu nad varnú dosku s viac ako štyrmi prvkami varnej dosky

- Ak sa kuchynský odsávač používa súčasne so spotrebičmi spaľujúcimi plyn alebo iné palivá, treba zaistiť dostatočné vetranie miestnosti (nevzt’ahuje sa na spotrebiče, ktoré spät’ do miestnosti vypúšťajú iba vzduch);

• podrobné informácie o postupoch a intervaloch čistenia;
• ak sa nevykonáva čistenie v súlade s pokynmi, hrozí nebezpečenstvo požiaru;
• pod odsávačom pár neflambujte;
• POZOR: Pri používaní s kuchynskými spotrebičmi sa nekryté časti môžu zahrievať na vysoké teploty.

\~ Tento spotrebič zapojte iba do správne uzemnenej zásuvky. Ak máte nejaké pochybnosti, požiadajte o radu kvalifikovaného technika.
\~ Nedodržanie týchto pokynov môže mať za následok smrt', požiar alebo úraz elektrickým prúdom.

Elektrická inštalácia

Všetky inštalácie musí vykonávať kompetentná osoba alebo kvalifikovaný elektrikár. Pred pripojením siet'ového napájania sa uistite, že siet'ové napätie zodpovedá napätiu na výkonovom štítku.

Priame pripojenie

Spotrebič musí byt' pripojený priamo k elektrickej sieti a musí byt' nainštalovaný dvojpólový istič s minimálnym odstupom medzi kontaktmi 3 mm.

Inštalatér musí zabezpečit' vykonanie správneho elektrického pripojenia v súlade so schémou zapojenia.

Kábel nesmie byt' ohnutý ani stlačený.

Pravidelne kontrolujte, či nie je poškodená zástrčka a napájací kábel. Ak je napájací kábel poškodený, je potrené ho vymenit za špeciálny kábel alebo zostavu, ktorú má k dispozícii výrobca alebo jeho servisný zástupca.

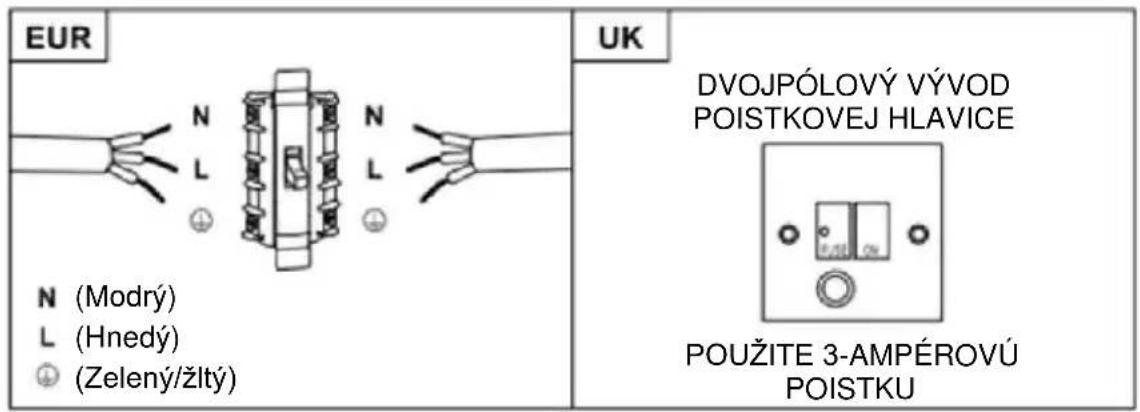

VAROVANIE: Toto je spotrebič Triedy I a MUSÍ byt' uzemnený

Modrá = N alebo neutrálny

Zelená a žltá = E alebo uzemnený

EUR N (Modrý) L (Hnedý) ⊕ (Zelený/žltý) UK DVOJPÓLOVÝ VÝVOD POISTKOVEJ HLAVICE POUŽITE 3-AMPÉROVÚ POISTKU

Poistka musí byt' dimenzovaná na 3 A.

Štandardný zoznam príslušenstva na inštaláciu

Špecifikácia	Ilustračný obrázok	Množstvo
Plášť		1
Horný komín		1
Dolný komín		1
Konzola dolného komína		1
Konzola horného komína		1
Závesná doska		1
φ8 zástrčky rawlφ8xφ6 biela farba		9
SkrutkyST4.0x30		9
φ7.2 skrutkyST4.0x8		2
Výstup vzduchu		1
Uhlíkový filter		2

Ak máte vyvedený výstup do exteriéru, kuchynský odsávač môžete pripojit' podľa nasledujúceho obrázka pomocou odsávacieho vedenia (nehorľavá smaltovaná hliníková flexibilná rúra s vnútorným priemerom 150 mm)

1. Pred inštaláciou vypnite zariadenie a odpojte ho od elektrickej zásuvky.

1. V záujme dosiahnutia najlepšieho účinku musí byt' medzi kuchynským odsávačom a varnou doskou zachovaná vzdialenost' 65 – 75 cm.

65cm 75cm

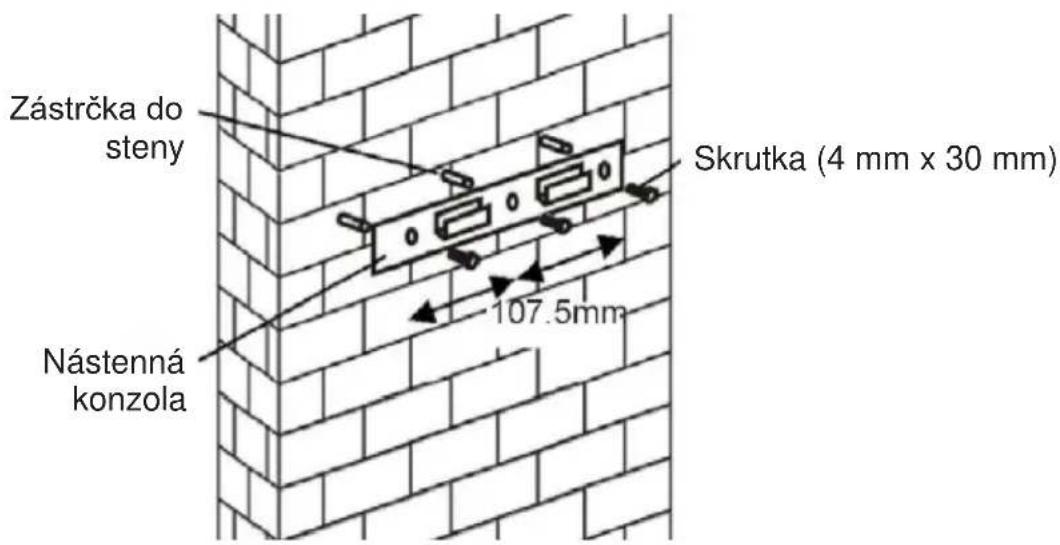

1. Vyvrtajte otvory 3 x 8 mm, aby sa do nich zmestila konzola. Pomocou dodaných skrutiek naskrutkujte a utiahnite konzolu na stenu.

Zástrčka do steny Nástenná konzola 107.5mm Skrutka (4 mm x 30 mm)

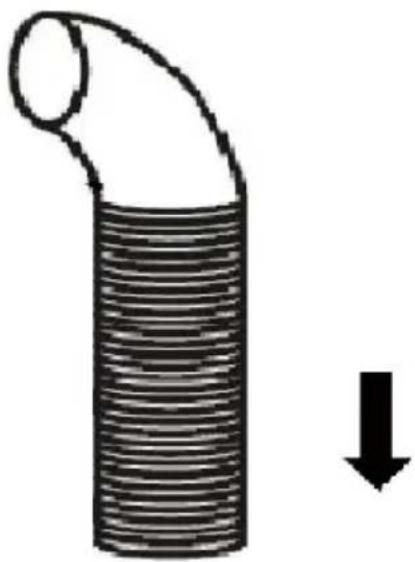

1. Pripojte jednosmerný ventil k výstupu vzduchu na odsávači pár. Potom pripevnite odvodné potrubie na jednosmerný ventil, ako je znázornené nižšie.

Odvodné potrubie

i. Umiestnite sklo do vhodnej polohy na vrchnú čast' digestora.

ii. Upevnite 4 skrutkami a podložkou. Aby nedošlo k prasknutiu skla, net'ahajte skrutky príliš silno.

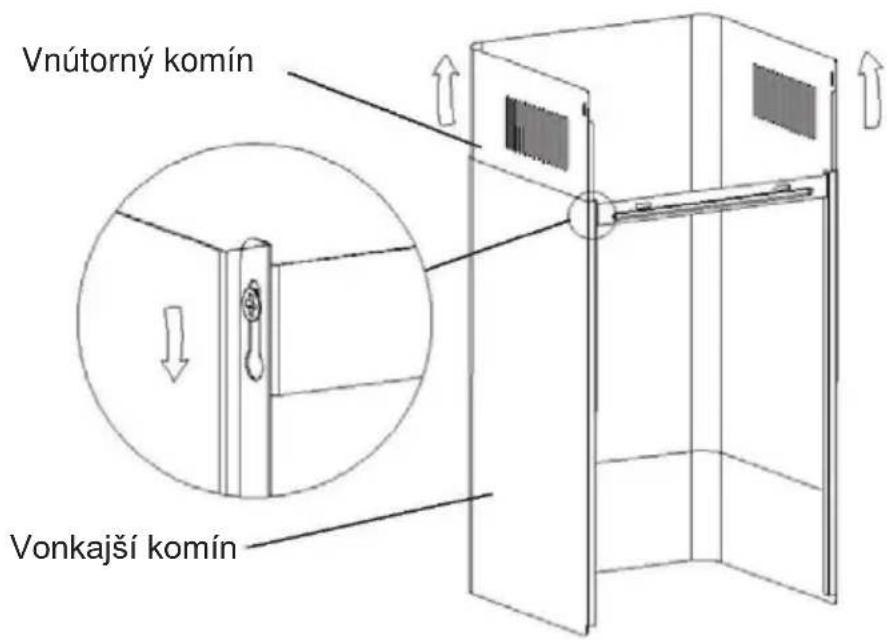

i. Vsuňte vnútorný komín do vonkajšieho komína. Potom vytiahnite vnútorný komín smerom nahor. Nastavte tak, aby ste dosiahli požadovanú výšku.

ii. Posunutím komína nastavte výšku komína. Po dosiahnutí požadovanej výšky zaveste upevňovací otvor na upevňovacie skrutky, ako je znázornené na obrázkoch nižšie.

Vnútorný komín Vonkajší komín

8.

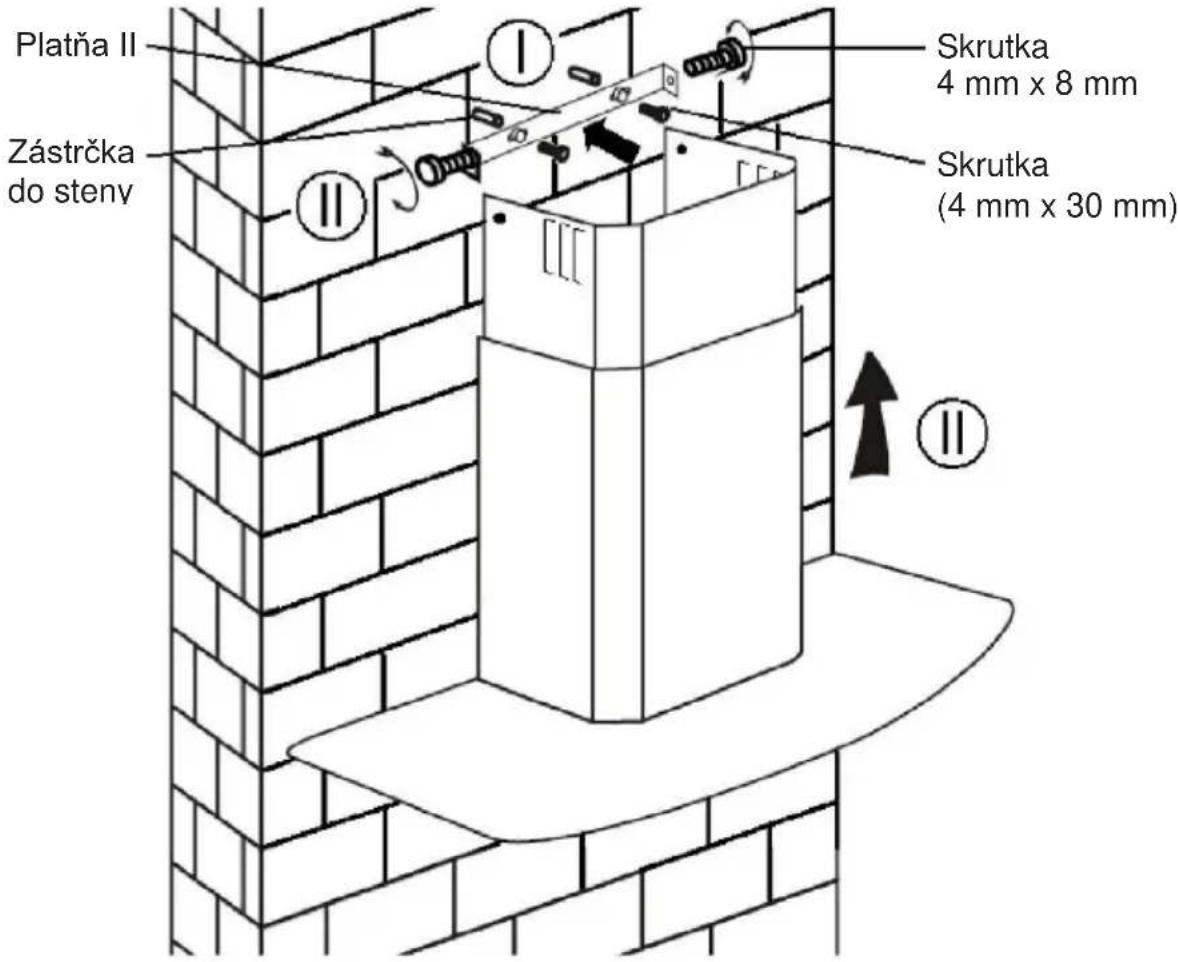

i. Vyvítajte 2 x 8 mm otvory, aby sa doska II zmestila. Dosku II priskrutkujte a utiahnite na stenu pomocou 2 dodaných skrutiek. ii. Namontujte komín na jednotku a upevnite ho 2 skrutkami.

Platňa II Zástrčka do steny ① ② Skrutka 4 mm x 8 mm Skrutka (4 mm x 30 mm)

INŠTALÁCIA (ODVOD PÁR DO INTERIÉRU)

Ak nemáte výstup na vonkajšiu stranu, odvodné potrubie sa nevyžaduje a inštalácia je podobná inštalácii uvedenej v časti „INŠTALÁCIA (ODVOD PÁR DO EXTERIÉRU)“.

Filter s aktívnym uhlím je možné použit' na zachytenie zápachu.

Ak chcete nainštalovat' filter s aktivnym uhlím, najskôr by mal byt' odinštalovaný filter tuku. Stlačte zámok a potiahnite ho smerom nadol.

o Presvedčte sa, či je filter bezpečne zaistený. V opačnom prípade by sa mohol uvoľnit’ a spôsobit’ nebezpečenstvo.
o Po osadení filtra s aktívnym uhlím dôjde k zníženiu odsávacieho výkonu.

OPIS OVLÁDACÍCH PRVKOV

1 2 3 B

PREVÁDZKA

POHOTOVOSTNÝ REŽIM.

Po zapojení do zásuvky svietia všetky svetlá, systém je v POHOTOVOSTNOM REŽIME.

1 Tlačidlo nízkej rýchlosti

Používa sa na ventiláciu v kuchyni. Je vhodný pri miernom dusení a varení, pri ktorom sa nevytvára veľa pary.

2 Tlačidlo strednej rýchlosti

Rýchlost' prúdenia vzduchu je ideálny pre ventiláciu v štandardnej prevádzke varenia.

3 Tlačidlo vysokej rýchlosti

Ak sa vytvára hustý dym alebo veľa pary, stlačte tlačidlo vysokej rýchlosti pre najvyššiu účinnú ventiláciu.

B Funkcia posilňovača

Tento odsávač má funkciu posilňovača. Ak chcete aktivovat' posilňovač, stlačte tlačidlo B pre rýchlost' 4, prepnite na najvyššiu rýchlost' počas používania odsávača, čím sa rýchlost' zvýši na 5 minút pred opätovným spomalením.

Osvetlenie

Rýchly časovač: Stlačte tlačidlo svetla a podržte 3 sekundy, tlačidlá rýchlosti ventilátora budú blikať a začne odpočítavanie 5 minút, po 5 minútach sa motor a svetlo automaticky vypnú, pričom trikrát zaznie bzučiak.

Wi-Fi pripojenie

Dlhé stlačenie ikony Wi-Fi a vstup do režimu pripojenia: blikajúce podsvietenie ikony WiFi indikuje pripájanie k sieti, stále podsvietenie ikony WiFi indikuje pripojenie, rovnako ako v pohotovostnom režime; opätovné dlhé stlačenie ikony WiFi spôsobí prerušenie pripojenia;

Stiahnite si aplikáciu hOn

V prvom rade by ste si mali stiahnut' APLIKÁCIU hOn a nainštalovat' ju do svojho prenosného zariadenia. Potom zaregistrujte odsávač.

Obrázok odsávača slúži iba na ilustráciu. Nemusí zodpovedat' skutočnosti.

Používajte mäkkú handričku navlhčenú v miernej teplej mydlovej vode alebo v čistiacom prostriedku na čistenie domácností. Nikdy nepoužívajte na čistenie jednotky kovové podložky, chemické, brúsne materiály a ani tuhé kefy.

II. Mesačné čistenie filtra tukov

DÔLEŽITÉ: Každý mesiac vyčistite filter a zabráňte nebezpečenstvu požiaru.

Filter zachytáva tuky, dym, prach a pod., także filter priamo ovplyvňuje účinnosť odsávača pár. Ak sa nečistí, zvyšky tuku (potenciálne horľavé) sa budú hromadit’ vo filtri. Vyčistite ho s čistiacim prostriedkom na čistenie domácnosti.

III. Každoročné čistenie filtra s aktivnym uhlím

Aplikujte VÝHRADNE na jednotku, ktorá je inštalovaná ako recirkulačná jednotka (nemá vyvedenú ventiláciu smerom von). Tento filter zachytáva zápach a musí sa vymieňať aspoň raz ročne, v závislosti od toho, ako často sa odsávač pár používa.

IV. Výmena žiarovky

Odstráňte skrutky na skle, odstráňte sklo digestora. Nájdite žiarovku, ktorá si vyžaduje výmenu, nájdete ju v svietidle, ktoré sa nachádza vnútri odkrytej časti striešky.

Odpojte prípojku kábla svetla a vyberte držiaky žiaroviek a káble z digestora. Dôležité: Žiarovky nie je možné vymenit jednotlivo, bude potrebné získat žiarovky, držiaky žiaroviek a elektroinštaláciu ako celok. (LED osvetlenie: MAX. 1,5 W)

Namontujte náhradné žiarovky, držiaky žiaroviek a káble rovnakým spôsobom ako originálne. Potom znova pripojte svetelný bod zapojenia.

Namontujte sklo digestora a upevnite skrutky. Uistite sa, že sú skrutky úplne utiahnuté.

RIEŠENIE PROBLÉMOV

Porucha	Príčina	Riešenie
Svetlo svieti, ale ventilátor nefunguje	Lopatka ventilátora je zaseknutá.	Vypnite spotrebič a opravu zverte len kvalifikovanému servisnému personálu.
	Motor je poškodený.
Svetlo a ventilátor nefungujú	Halogénová žiarovka sa vypálila.	Vymeňte ju za rovnaký typ s menovitými údajmi.
	Napájací kábel je uvolnený.	Znova zapojte napájací kábel do elektrickej siete.
Vážne vibrácie jednotky	Lopatka ventilátora je poškodená.	Vypnite spotrebič a opravu zverte len kvalifikovanému servisnému personálu.
	Motor ventilátora nie je pevne pripevnený.	Vypnite spotrebič a opravu zverte len kvalifikovanému servisnému personálu.
	Spotrebič nie je správne zavesený na držiaku.	Zložte spotrebič z držiaka a skontrolujte, či je držiak správne umiestnený.
Sací výkon nie je dobrý	Príliš veľká vzdialenost' medzi jednotkou a plochou na varenie	Znovu nastavte vzdialenost' na 65-75 cm

Technológia	Wi-Fi
Norma	802,11 b/g/n
Frekvenčné pásmo [MHz]	2400 MHz - 2483,5 MHz
Maximálny výkon [mW]	100 mW

Informácie o produkte pre zariadenia v sieti
spotreba energie produktu v pohotovostnom režime v sieti, ak sú pripojené všetky káblové siet'ové porty a ak sú aktivované všetky porty bezdrôtovej siete:	2W
Ako aktivovať port bezdrôtovej siete:	Ak je digestor zaregistrovaný v APLIKÁCII, zapnutím digestora aktivujete port bezdrôtovej siete.
Ako deaktivovať port bezdrôtovej siete:	Ak je digestor zaregistrovaný v APLIKÁCII, vypnutím digestora deaktivujte port bezdrôtovej siete.Ak digestor nie je zaregistrovaný v APLIKÁCII, port bezdrôtovej siete sa deaktivuje aj po zapnutí digestora.

SERVISNÉ SLUŽBY PRE ZÁKAZNÍKOV

Ak neviete identifikovat' príčinu prevádzkovej anomálie, vypnite spotrebič a kontaktujte servis.

Predídete tak zbytočnému zásahu technika, čím (a to je najvýznamnejšie) ušetríte príslušné poplatky za volanie.

Tento spotrebič je označený podľa európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ).

OEEZ obsahuje znečist'ujúce látky (ktoré môžu mať negatívne dopady na životné prostredie) a základné komponenty (ktoré sa dajú opätovne použit').

OEEZ sa musí likvidovat' použitím špecifických postupov s cieľom zaistit' správne odstránenie a likvidáciu všetkých znečist'ujúcich látok, ako aj zhodnotenie a recykláciu všetkých materiálov.

Jednotlivci prispievajú výraznou mierou k minimalizácii vplyvov OEEZ na životné prostredie. Bezpodmienečne treba dodržiavať určité základné pravidlá:

OEEZ sa nesmie likvidovať ako bežný komunálny odpad.

OEEZ je treba odovzdávať na príslušných zberných miestach, ktoré sú riadené príslušnou samosprávnou obcou alebo registrovanými spoločnosťami. V mnohých krajinách je k dispozícii domáci zber veľkých zariadení spadajúcich do kategórie OEEZ.

V mnohých krajinách možno v prípade zakúpenia nového spotrebiča vrátit' starý spotrebič maloobchodnému predajcovi, ktorý musí zabezpečit' jeho bezplatný odvoz, pokial' ide o vybavenie rovnakého typu a disponujúce rovnakými funkciami ako dodané vybavenie.
