HASZNÁLATI ÚTMUTATÓ HTS9CBH5XWIFI HOOVER

Köszönjük, hogy ezt a páraelszívót választotta.

A jelen használati útmutató célja, hogy a készülék telepítésével, használatával és karbantartásával kapcsolatos valamennyi szükséges utasítást az Ön rendelkezésére bocsássa.

A berendezés helyes és biztonságos működtetése érdekében kérjük, a telepítés és használat előtt figyelmesen olvassa el ezt a használati útmutatót.

A páraelszívó kiváló minőségű anyagokat felhasználásával készült, és áramvonalas kialakítású. Nagy teljesítményű villanymotorral és centrifugális ventilátorral rendelkezik, emellett erős szívóerőt, alacsony zajszintet, tapadásmentes zsírszűrőt és egyszerű összeszerelést biztosít.

Ezúton a Candy Hoover Group Srl kijelenti, hogy a rádióberendezés megfelel a 2014/53/EU irányelvnek és a vonatkozó törvényi követelményeknek (az UKCA piacán).

A megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: www.candy-group.com

BIZTONSÁGI ÓVINTÉZKEDÉSEK

• Soha ne hagyja, hogy gyerekek üzemeltessék a gépet.
• A páraelszívó csak otthoni használatra szolgál, nem alkalmas barbecue vagy grill gyorsétkezdébe vagy egyéb kereskedelmi célokra.
• A jó működési állapot szavatolása érdekében a páraelszívó és a szűrő rendszeresen tisztításra szorul.
• Tisztítsa meg a páraelszívót a használati utasításnak megfelelően, és ezzel óvja meg a készüléket az égésveszélytől.
• Tiltsa meg a sütést közvetlenül a gáztűzhelyen.
• A konyhában gondoskodjon megfelelő szellőzésről.
• A készülék csatlakoztatása előtt bizonyosodjon meg a tápkábel sérülésmentességéről. A sérült tápkábelt csak szakképzett szervizszemélyzet cserélheti ki.
• Ha a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékkel egyidejűleg használják, a helyiségben biztosítsa a megfelelő szellőzést;
• A levegő nem vezethető olyan kéménybe, amely gázt vagy egyéb üzemanyagokat égető berendezések füstgázainak az eltávolítására szolgál;

• Kötelezően tegyen eleget a levegő kibocsátására vonatkozó szabályoknak.

• A gyermekek felügyeletre szorulnak annak biztosítása érdekében, hogy nem játszanak a készülékkel.

• Ne flambírozzon a páraelszívó alatt.

A páraelszívó nem szerelhető négynél több főzőlapelemet tartalmazó főzőlap fölé

• Megfelelő szellőzésnek kell lennie a helyiségben, ha a szagelszívót gázzal vagy más tüzelőanyaggal működő készülékkel egyidejűleg használják (nem vonatkozik azokra a készülékekre, amelyek csak a levegőnek a helyiségbe történő visszavezetésére szolgálnak);
• a tisztítás módjára és gyakoriságára vonatkozó részletek.
• tüzveszély áll fenn, ha a tisztítást nem az utasításoknak megfelelően végzik;
• ne flambírozzon a páraelszívó alatt;
• VIGYÁZAT: A hozzáférhető alkatrészek felforrósodhatnak, ha főzőberendezésekkel együtt használja a készüléket.

Elektromos áramütés veszélye

\~ Csak megfelelően földelt aljzathoz csatlakoztassa a készüléket.
Kétség esetén kérjen tanácsot egy megfelelően képzett mérnöktöl.
\~ Ezen utasítások be nem tartása halált, tüzet vagy áramütést okozhat.

A termékben használt lámpa nem alkalmas helyiség megvilágítására.

Ennek a lámpának az a célja, hogy világítást biztosítson a termék használatához.

Elektromos telepítés

A teljes telepítést hozzáértő személynek vagy szakképzett villanyszerelőnek kell végeznie. A hálózati tápellátás csatlakoztatása előtt győződjön meg arról, hogy a hálózati feszültség megfelel az adattáblán szereplő feszültségnek.

Közvetlen kapcsolat

A készüléket kötelezően közvetlenül csatlakoztassa hálózati tápellátáshoz egy többpólusú, legalább 3 mm-es érintkezőtávolságot biztosító megszakítóval.

A beszerelést végző szakembernek kötelezően biztosítania kell, hogy az elektromos csatlakoztatás kivitelezése megfelelő, és hogy eleget tesz a huzalozási rajznak.

A kábel nem lehet meghajolva vagy összenyomva.

Rendszeresen ellenőrizze a tápdugaszt és a tápkábelt sérülés tekintetében.

Ha a tápkábel megsérül, ki kell cserélni a gyártótól vagy

szervizképviselőjétől beszerezhető speciális kábellel vagy szerelvénnyel.

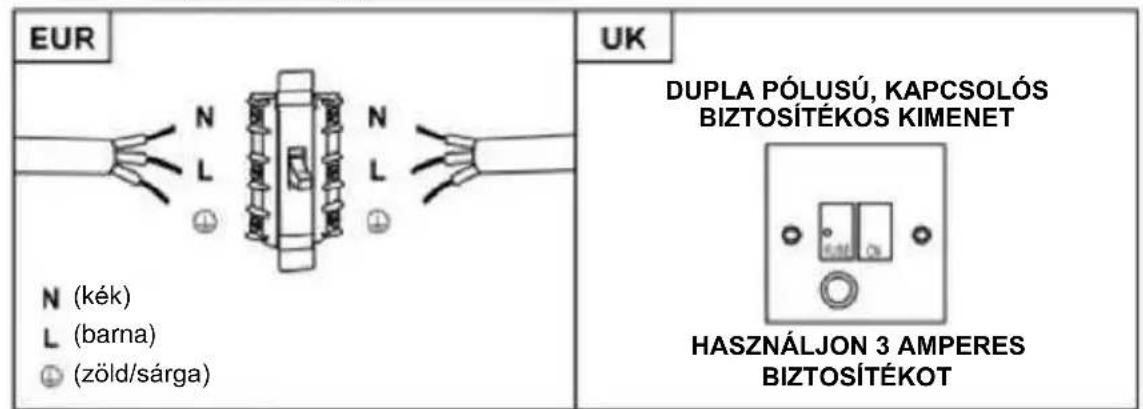

FIGYELMEZTETÉS: Ez egy I. osztályú készülék, amelynek földelése KÖTELEZŐ

A készülék egy 3 magos hálózati kábellel rendelkezik, a vezetékek színe pedig a következő:

Barna = L vagy fázis

Kék = N vagy null

Zöld és sárga = E vagy földelés

EUR N (kék) L (barna) (zöld/sárga) UK DUPLA PÓLUSÚ, KAPCSOLÓS BIZTOSÍTÉKOS KIMENET HASZNÁLJON 3 AMPERES BIZTOSÍTÉKOT

A biztosítékot 3 A-re méretezze.

Standard telepítési tartozékok listája

Spec.	Ábra		Mennyiség
Burkolat			1
Felső kémény			1
Alsó kémény			1
Alsó kéménykonzol			1
Felső kéménykonzol			1
Akasztólemez			1
ø8 méretű tiplikø8x ø6 fehér szín			9
CsavarokST4.0x30			9
ø7,2 méretű csavarokST4.0x8			2
Levegőkimenet			1
Szénszűrő			2

TELEPÍTÉS (falra szerelés)

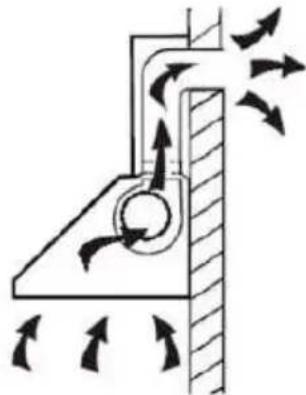

Ha rendelkezik egy kimenettel kültérre, a páraelszívó az alábbi képen látható módon csatlakoztatható egy elszívócső segítségével (zománcozott fémböl, alumíniumból, hajlékony csőből vagy nem gyúlékony anyagból készült, 150 mm belső átmérőjű cső)

1. Telepítés előtt kapcsolja ki a készüléket, és húzza ki a konnektorból.

1. A páraelszívót a legjobb hatásfok érdekében 65\~75 cm-rel a főzősík felett kell elhelyezni.

65 cm 75 cm

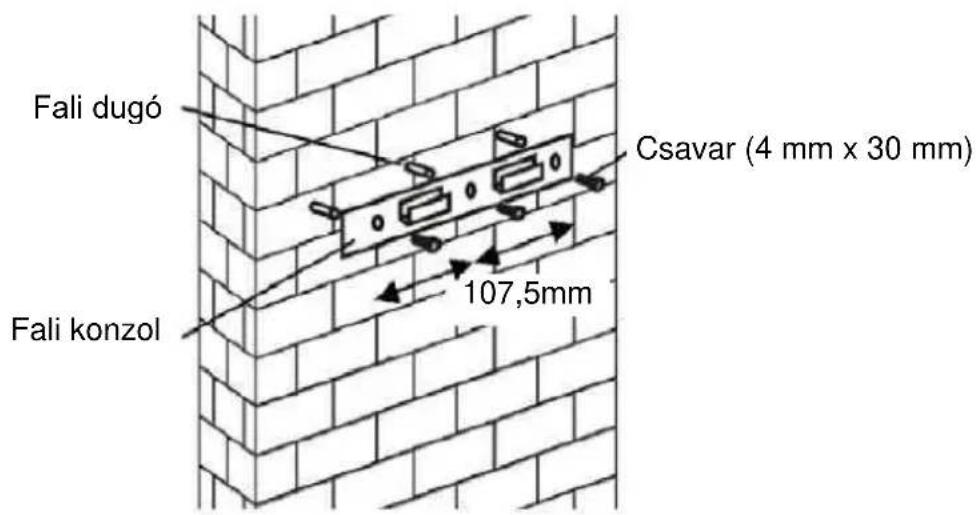

1. Fúrjon 3 db 8 mm-es lyukat a tartókonzol elhelyezéséhez. Csavarozza fel és szorítsa a konzolt a falhoz a mellékelt csavarokkal.

Fali dugó Csavar (4 mm x 30 mm) Fali konzol 107,5mm

1. Tegye fel a páraelszívót, és akassza fel a fali tartókonzol horogjára.

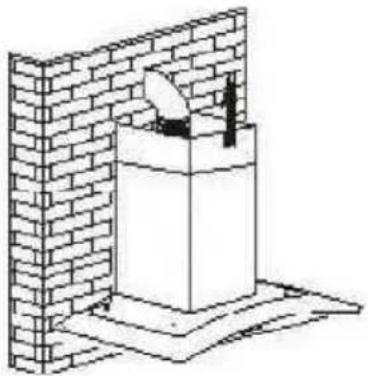

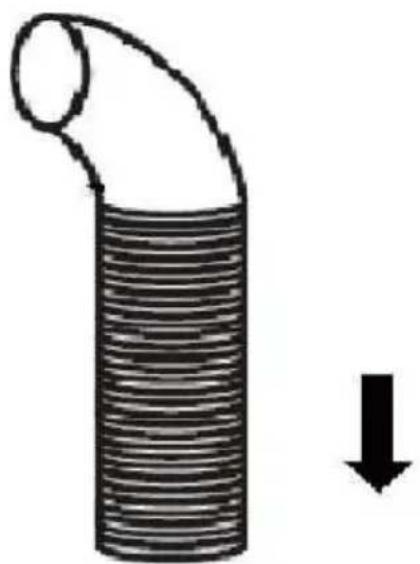

1. Szerelje fel az egyirányú szelepet a páraelszívó levegőkimenetéhez. Ezután csatlakoztassa a kivezető csövet az egyirányú szelephez az alábbi ábra szerint.

Kivezető cső

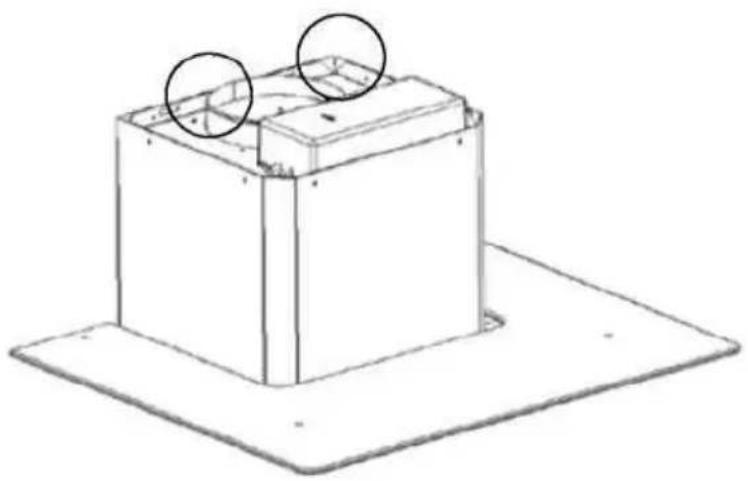

i. Helyezze az üveget a páraelszívó tetejére.

ii. Rögzítse 4 csavarral és alátéttel. Az üveg repedésének elkerülése érdekében ne húzza meg túl erősen a csavarokat.

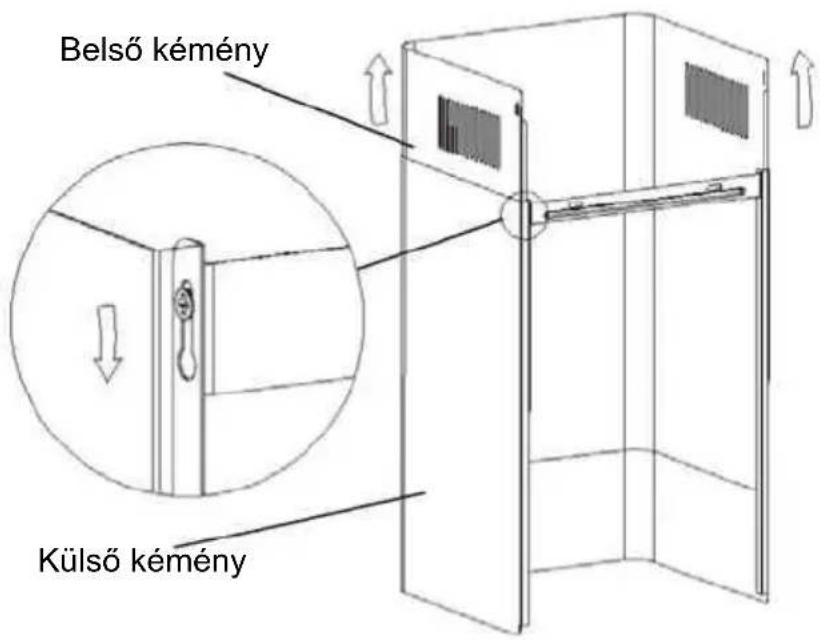

i. Helyezze a belső kéményt a külső kéménybe. Ezután húzza ki a belső kéményt felfelé. Állítsa be a kívánt magasság eléréséhez.

ii. A kémény magasságának beállításához csúsztassa el a kéményt. Amikor elérte a kívánt magasságot, akassza a rögzítőfuratot a rögzítőcsavarokra az alábbi ábrákon látható módon.

Belső kémény Külső kémény

8.

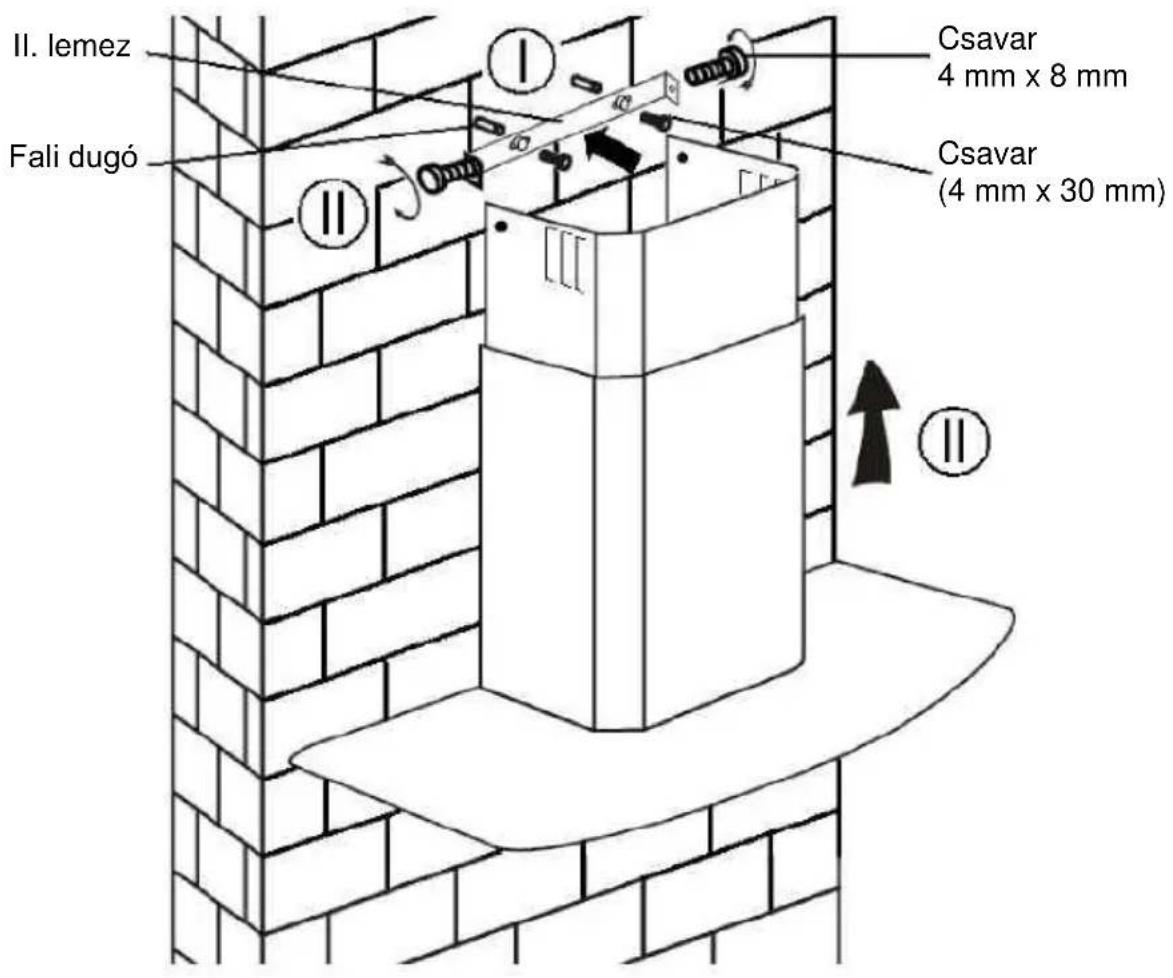

i. Fúrjon 2 db 8 mm-es lyukat a II. lemez behelyezéséhez. Csavarozza fel és szorítsa rá a II. lemezt a falra a mellékelt 2 csavarral.
ii. Szerelje fel a kéményt az egységre, és rögzítse 2 csavarral.

II. lemez Fali dugó Csavar 4 mm x 8 mm Csavar (4 mm x 30 mm) II

TELEPÍTÉS (KIVEZETÉS BELTÉRRE)

Ha nincs külső kimenet, akkor a kivezető cső nem szükséges, és a telepítés hasonló a „TELEPÍTÉS (KIVEZETÉS KÜLTÉRRE)” részben láthatóhoz.

A szagok felfogására használhat aktív szénszűrőt.

Az aktív szénszűrő behelyezéséhez először le kell szerelni a zsírszűrőt.

Nyomja meg a zárat, és húzza lefelé.

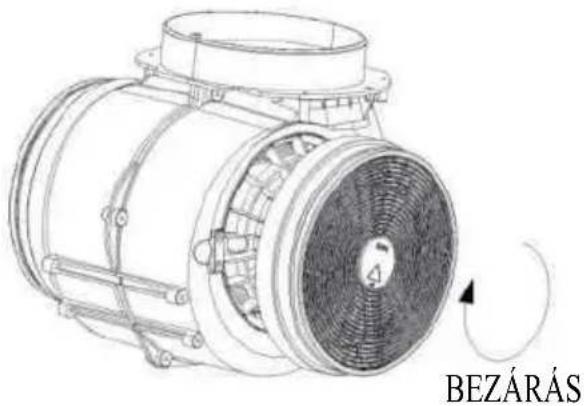

Csatlakoztassa az aktív szénszűrőt az egységhez, és fordítsa az óramutató járásával megegyező irányba. Ismételje meg ugyanezt a másik oldalon is.

o Győződjön meg arról, hogy a szűrő biztonságosan rögzült. Ellenkező esetben kilazulhat, és veszélyforrásként szolgálhat.

o Aktív szénszűrő csatlakoztatása esetén a szívóteljesítmény csökken.

1

2

3

B

ÜZEMELTETÉS

KÉSZENLÉTI MÓD.

A csatlakoztatás után minden világítás, rendszer KÉSZENLÉTI ÜZEMMÓDBA kapcsol.

1 Alacsony sebesség gomb

A konyha szellőztetésére használható. Olyan pároláshoz és főzéshez alkalmas, amely nem termel túl sok gözt.

2 Közepes sebesség gomb

A légáramlási sebesség ideális a standard sütési üzemmódban történő szellőztetéshez.

3 Magas sebesség gomb

Ha nagyon sűrű füst vagy göz keletkezik, a nagy hatékonyságú szellőzéshez nyomja meg a magas sebesség gombot.

B Fokozó funkció

Ez az elszívó fokozó funkcióval rendelkezik. A fokozó mód aktiválásához nyomja meg a B gombota 4-es fokozatba kapcsoláshoz, így a működésben lévő páraelszívó a legmagasabb sebességre kapcsol, ez 5 percig érvényes, majd ismét lelassul.

Világítás

Rövid gombnyomás a világítás be- és kikapcsolásához

Gyorsidőzítő: Tartsa lenyomva a világítás gombot 3 másodpercig, a ventilátor sebesség gombjai villogni kezdenek, majd 5 perces visszaszámlálás veszi kezdetét, és 5 perc elteltével a motor és a lámpa automatikusan kikapcsol három hangjelzés kíséretében.

Wi-Fi kapcsolat

Tartsa lenyomva a WiFi ikont, így a készülék csatlakozás módba kapcsol: a WiFi ikon háttérvilágítása folyamatosan villog, jelezve, hogy kapcsolatlétesítés zajlik, a WiFi ikon háttérvilágítása folyamatosan világít csatlakozást követően, és ugyanez történik készenléti módban is; tartsa lenyomva újra a WiFi ikont a kapcsolat leállításához;

A hOn alkalmazás

Először is le kell töltenie a hOn alkalmazást, és telepítenie kell a hordozható készülékére. Majd párosítsa a páraelszívót.

PÁRAELSZÍVÓ PÁROSÍTÁSA

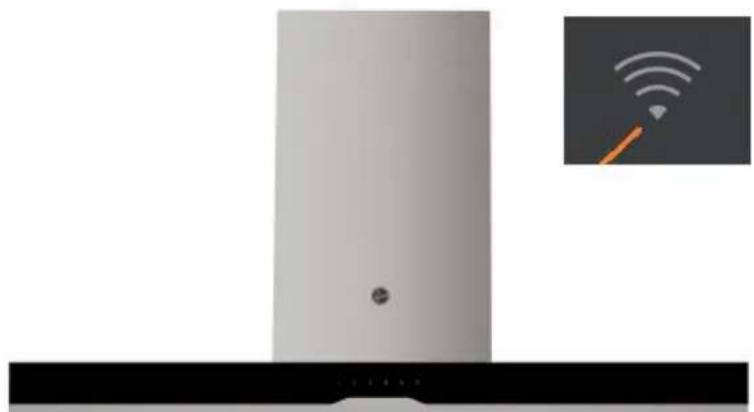

A motorháztető képe csupán megjelenítési célokat szolgál. Előfordulhat, hogy a kép nem teljesen representatív.

1- Nyomja meg a WiFi gombot, amíg az ikon villogni nem kezd. A párosítás befejezése után a WiFi ikon folyamatos világításba kezd.

KARBANTARTÁS

Tisztítás előtt kapcsolja ki a készüléket, és húzza ki a dugaszt.

I. Rendszeres tisztítás

A tisztításhoz használjon langyos, enyhén szappanos vízzel vagy háztartási tisztítószerrel megnedvesített puha törlőkendőt. Az egység tisztításához soha ne használjon fém súrolószivacsot, abrazív anyagot vagy kemény kefét.

II. Zsírszűrő havi tisztítása

ALAPVETŐ: A tűzveszély megelőzése érdekében minden hónapban tisztítsa meg a szűrőt.

A szűrő összegyűjti a zsírt, füstöt és port, így a szűrő közvetlenül befolyásolja a páraelszívó hatékonyságát. Ha nem tisztítja meg, a lerakódott zsír (amely gyúlékony lehet) megtölti a szűrőt. Tisztítsa meg háztartási tisztítószerrel.

III. Éves tisztítás aktív szénszűrőhöz

KIZÁRÓLAG az újrakeringetős egységre vonatkozik (nincs kivezetve kívülre). Ez a szűrő csapdába ejti a szagokat, és évente legalább egyszer cserére szorul a páraelszívó használati gyakoriságának a függvényében.

IV. Izzólámpa cseréje

Távolítsa el az üveg csavarjait, és vegye le a páraelszívó üvegét. Keresse meg a cserére szoruló izzót, amelyet a fedél elérhető részén lévő lámpatestben talál.

Válassza le a világítás érintkezési pontját, és távolítsa el az izzófoglalatokat és vezetékeket a páraelszívóról. Fontos: Az izzók egyenként nem cserélhetők, az izzók, izzófoglalatok és vezetékek teljes egységként beszerzése szükséges. (LED-lámpa: MAX. 1,5 W)

A cseréhez szükséges izzókat, izzófoglalatokat és vezetékeket az eredetivel azonos módon szerelje be. Ezután csatlakoztassa újra a világítás érintkezési pontját.

Helyezze vissza a páraelszívó üvegét, és rögzítse az üveg csavarjait. Győződjön meg arról, hogy a csavarok teljesen meg vannak húzva.

HIBAELHÁRÍTÁS

Hiba	Ok	Megoldás
A lámpa világít, de a ventilátor nem működik	A ventilátorlapát megakadt.	Kapcsolja ki a készüléket, és javíttassa meg szakképzett szervizszemélyzet bevonásával.
	A motor meghibásodott.
A világítás és a ventilátor sem működik	A halogén izzó kiégett.	Cserélje ki az izzót megfelelő besorolású termékkel.
	A tápkábel lazán csatlakozik.	Csatlakoztassa ismét az egységet a tápellátáshoz.
Az egység nagyon rezeg	A ventilátorlapát megsérült.	Kapcsolja ki a készüléket, és javíttassa meg szakképzett szervizszemélyzet bevonásával.
	A ventilátormotor nincs megfelelően rögzítve.	Kapcsolja ki a készüléket, és javíttassa meg szakképzett szervizszemélyzet bevonásával.
	Az egységet nem akasztotta fel megfelelően a konzolra.	Vegye le az egységet, és ellenőrizze, hogy a konzol a megfelelő helyen van-e.
Gyenge szívóteljesítmény	Túl nagy a távolság a készülék és a főzősík között	Állítsa be újra a távolságot 65-75 cm-re

Technológia	Wi-Fi
Szabvány	802.11 b/g/n
Frekvenciasáv(ok) [MHz]	2400 MHz–2483,5 MHz
Maximális teljesítmény [mW]	100 mW

Termékadatok hálózati berendezésekhez
a termék energiafogyasztása hálózatikészenlétben, miközben az összes vezetékes port csatlakoztatott, és az összes vezeték nélküli hálózati port aktív:	2 W
Vezeték nélküli hálózati port aktiválása:	Ha a páraelszívót párosította az alkalmazással,kapcsolja be a páraelszívót a vezeték nélküli hálózati port aktiválásához.
Vezeték nélküli hálózati port kikapcsolása:	Ha a páraelszívót párosította az alkalmazással,kapcsolja ki a páraelszívót a vezeték nélküli hálózati port kikapcsolásához.Ha a páraelszívót nem párosította az alkalmazással,a vezeték nélküli hálózati port akkor is kikapcsol, ha páraelszívót bekapcsolta.

ÜGYFÉLSZOLGÁLAT

Ha nem tudja azonosítani a működési rendellenesség okát, kapcsolja ki a készüléket, és vegye fel a kapcsolatot az ügyfélszolgálattal.

A TERMÉK SOROZATSZÁMA. Hol találom meg?

Fontos, hogy tájékoztassa az ügyfélszolgálatot a termékkódról és annak sorozatszámáról (ez egy 16 karakterből álló kód, amely 3-as számmal kezdődik); ez megtalálható a jótállási jegyen vagy a készüléken található adattáblán. Így csökkentheti a technikusokhoz fordulások mennyiségét, és ezzel (talán ez a legfontosabb) megtakarítja az egyes hívásdíjakat.

A készülék jelölése az Elektromos és elektronikus berendezések hulladékkezeléséről (WEEE) szóló 2012/19/EU európai irányelvnek megfelelően történt.

Az elektromos és elektronikus berendezések hulladékai szennyező anyagokat (melyek negatív hatással vannak a környezetre) és alap összetevőket (újrahasznosíthatók) tartalmaz. Fontos, hogy az elektromos és elektronikus berendezések hulladékai különleges kezeléseknek legyenek alávetve, hogy minden szennyező anyagot megfelelően eltávolítsanak és selejtezzenek, valamint minden anyagot visszanyerjenek és újrahasznosíthassanak.

Az egyének fontos szerepet játszhatnak annak biztosításában, hogy az elektromos és elektronikus berendezések hulladékai ne váljanak környezeti problémává; fontos az alapvető szabályok betartása:

Az elektromos és elektronikus berendezések hulladéka nem kezelhető háztartási hulladékként.

Az elektromos és elektronikus berendezések hulladékait hulladékait át kell adni az önkormányzat vagy a bejegyzett társaságok által kezelt megfelelő gyűjtőhelyekre. Bizonyos országokban a nagyobb mennyiségű elektromos és elektronikus berendezések hulladéka esetén háztartási gyűjtés állhat rendelkezésre.

Bizonyos országokban, ha új berendezést vásárol, a régi berendezés visszaadható a forgalmazónak, aki térítésmentesen begyűjti, feltéve, ha a berendezés típusa és funkciója megegyezik a szállított berendezésével.
