MANUALE UTENTE HTS9CBH5XWIFI HOOVER

MANUALE DI INSTALLAZIONE E USO

INDICE

INTRODUZIONE 167

PRECAUZIONI DI SICUREZZA 167

INSTALLAZIONE ELETTRICA 169

SPECIFICHE 170

INSTALLAZIONE (SFIATO ALL'ESTERNO) 171

INSTALLAZIONE (SFIATO ALL'INTERNO) 175

DESCRIZIONE DEI COMPONENTI 176

USO 176

MANUTENZIONE 178

RISOLUZIONE DEI PROBLEMI 179

SERVIZIO DI ASSISTENZA CLIENTI 180

INTRODUZIONE

Grazie per aver scelto questa cappa per cucina.

Questo manuale di istruzioni fornisce tutte le istruzioni necessarie per l'installazione, l'uso e la manutenzione dell'elettrodomestico. Per utilizzare l'elettrodomestico in maniera corretta e sicura, consultare attentamente questo manuale di istruzioni prima dell'installazione e dell'uso.

La cappa per cucina è realizzata con materiali di elevata qualità e con un design ottimizzato. Grazie al motore elettrico molto potente e al ventilatore centrifugo, la potenza di aspirazione è molto elevata e il funzionamento è silenzioso; la cappa è dotata di un filtro antiaderente per il grasso ed è facile da montare.

Con la presente, Candy Hoover Group Srl dichiara che le apparecchiature radio sono conformi alla Direttiva 2014/53/UE e ai relativi requisiti di legge (per il mercato UKCA).

Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo Internet: www.candy-group.com

PRECAUZIONI DI SICUREZZA

□ Non consentire ai bambini di giocare con l'apparecchio.
La cappa per cucina è destinata solo a usi residenziali e non è adatta ai barbecue, alle rosticcerie o ad altri scopi commerciali.
Il corretto funzionamento della cappa per cucina e del filtro richiedono una pulizia regolare.
Pulire la cappa per cucina come indicato nel manuale di istruzioni ed evitare rischi di bruciature.
□ Evitare la cottura diretta con i fornelli a gas.
Garantire un'adeguata convezione nell'ambiente di cucina.
Prima di collegare questo apparecchio verificare che il cavo di alimentazione non sia danneggiato. Un cavo di alimentazione danneggiato deve essere sostituito esclusivamente da personale di assistenza qualificato.
Se l'estrattore viene utilizzato assieme a elettrodomestici che bruciano gas o altri combustibili, predisporre un'adeguata ventilazione dell'ambiente.
L'aria non deve essere scaricata nella canna fumaria utilizzata per l'evacuazione dei fumi di elettrodomestici che bruciano gas o altri combustibili.
Attenersi scrupolosamente alle norme e ai regolamenti inerenti allo scarico dell'aria.

• Sorvegliare i bambini affinché non giochino con l'elettrodomestico.
• Non produrre fiamme libere sotto l'estrattore.

La cappa non è progettata per essere installata sopra un piano cottura con più di quattro elementi

- Se l'estrattore viene utilizzato assieme a elettrodomestici che bruciano gas o altri combustibili (tranne elettrodomestici che scaricano l'aria nell'ambiente solo dalla parte posteriore), predisporre un'adeguata ventilazione dell'ambiente.

• Informazioni dettagliate sul metodo e sulla frequenza della pulizia.
• Per evitare il rischio di incendi, eseguire le operazioni di pulizia come descritto nelle istruzioni.
• Non produrre fiamme libere sotto l'estrattore.
• ATTENZIONE: quando la cappa viene utilizzata con altri elettrodomestici per la cottura, è possibile che i componenti accessibili diventino molto caldi.

Rischio di scosse elettriche

\~ Inserire la spina dell'apparecchio solo in una presa adeguatamente collegata a terra. In caso di dubbi, chiedere consiglio a un tecnico qualificato.
\~ Il mancato rispetto di queste istruzioni può causare lesioni personali fatali, incendi o scosse elettriche.

La lampada utilizzata in questo prodotto non è adatta per l'uso nell'illuminazione di una stanza.

Lo scopo di questa lampada è fornire illuminazione per l'utilizzo del prodotto.

Installazione elettrica

Tutte le installazioni elettriche devono essere effettuate da un elettricista professionista o da una persona competente. Prima di collegare l'alimentazione di rete, assicurarsi che la tensione di rete corrisponda a quella riportata sulla targhetta.

Collegamento diretto

L'elettrodomestico deve essere collegato direttamente alla rete elettrica utilizzando un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.

L'installatore deve accertarsi che il collegamento elettrico sia corretto e conforme allo schema elettrico.

Il cavo non deve essere piegato o compresso.

Controllare regolarmente che la spina e il cavo di alimentazione non siano danneggiati. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale o con i componenti forniti dal produttore o dal tecnico dell'assistenza.

AVVERTENZA: Questo è un elettrodomestico di Classe I e DEVE essere collegato a terra

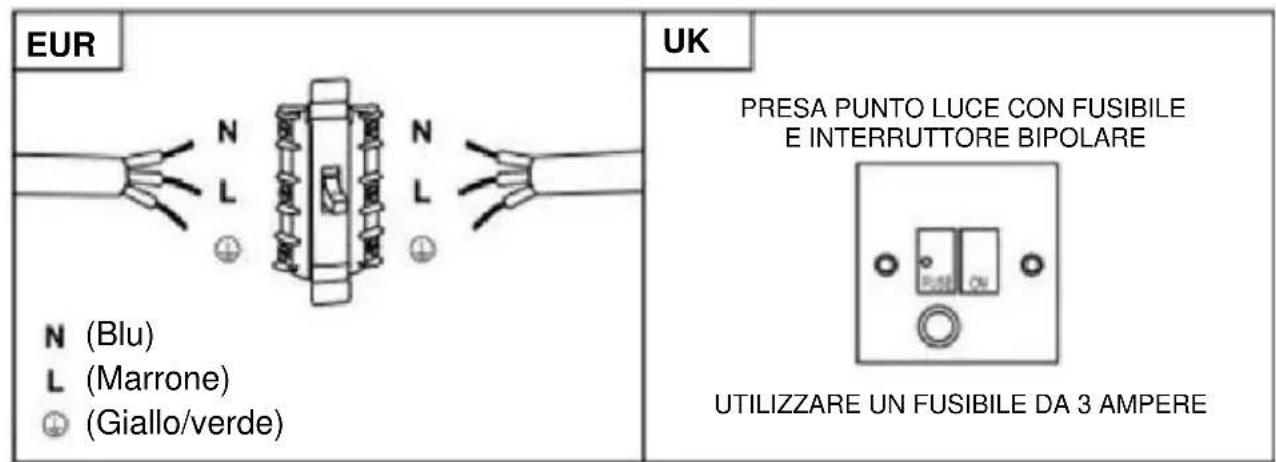

Questo elettrodomestico è fornito con un cavo di alimentazione a 3 conduttori dei seguenti colori:

Marrone = L o Live, sotto tensione

Blu = N o Neutro

Verde e giallo = E o Earth, terra

EUR N (Blu) L (Marrone) (Giallo/verde) UK PRESA PUNTO LUCE CON FUSIBILE E INTERRUTTORE BIPOLARE UTILIZZARE UN FUSIBILE DA 3 AMPERE

Il fusibile deve essere da 3 Ampere.

Elenco degli accessori per l'installazione standard

Accessorio	Immagine illustrativa	Q.tà
Scocca		1
Camino superiore		1
Camino inferiore		1
Staffa del camino inferiore		1
Staffa del camino superiore		1
Pannello di sospensione		1
Tasselli φ8φ8×φ6 colore bianco		9
VitiST4.0×30		9
Viti φ7.2ST4.0×8		2
Uscita aria		1
Filtro a carbone		2

INSTALLAZIONE (montaggio a parete)

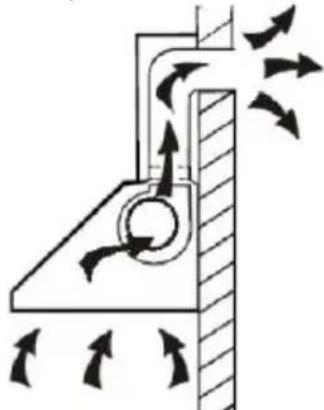

Se è disponibile uno scarico esterno, è possibile collegare la cappa a un condotto di estrazione (smaltato, in alluminio, tubo flessibile non infiammabile con diametro esterno di 150 mm) come illustrato nella figura seguente

1. Prima dell'installazione, staccare la spina dalla presa.

1. Per ottimizzare l'efficienza della cappa, collocarla a una distanza compresa tra 65 e 75 cm dal piano cottura.

65cm 75cm

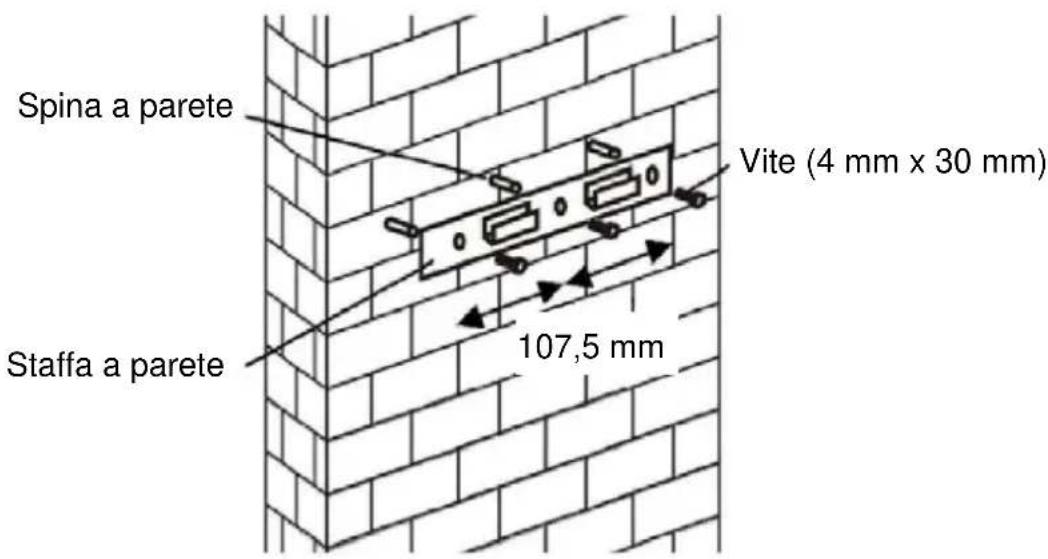

1. Praticare 3 fori da 8 mm per alloggiare la staffa. Avvitare e serrare la staffa alla parete con le viti in dotazione.

Spina a parete Vite (4 mm x 30 mm) Staffa a parete 107,5 mm

1. Sollevare la cappa montata e appenderla al gancio della staffa a parete.

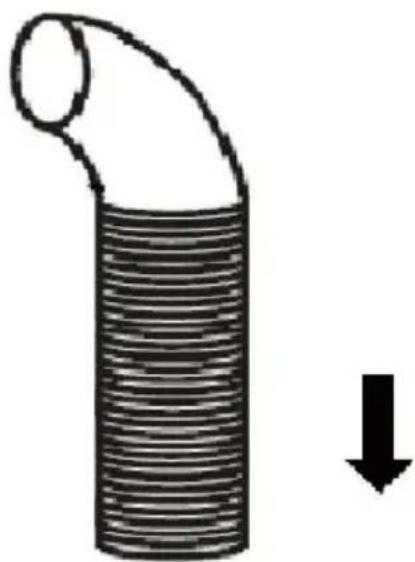

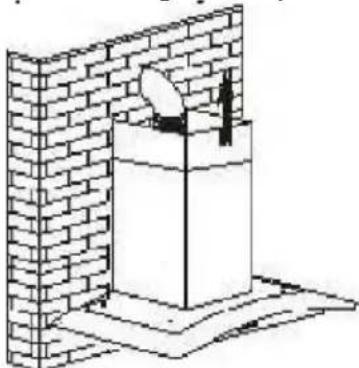

1. Fissare la valvola unidirezionale all'uscita aria della cappa. Quindi, collegare il tubo di scarico alla valvola unidirezionale come illustrato di seguito.

Tubo di scarico

i. Posizionare il vetro nell'idonea posizione sulla parte superiore della cappa.

ii. Fissare con 4 viti e rondelle. Per evitare che il vetro si rompa, non serrare eccessivamente le viti.

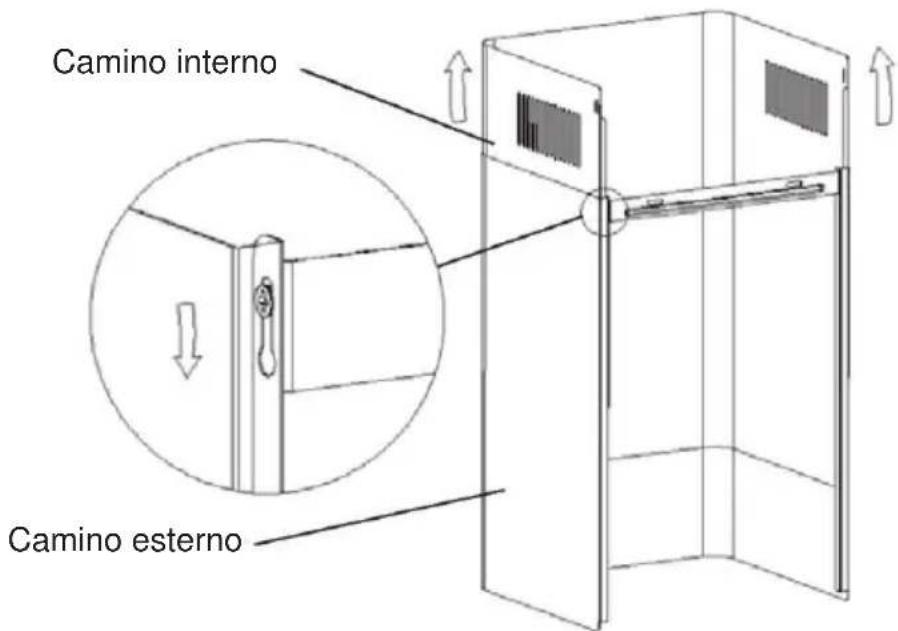

i. Inserire il camino interno nel camino esterno. Tirare quindi il camino interno verso l'alto. Regolarlo per raggiungere l'altezza desiderata.

ii. Far scorrere il camino per regolarne l'altezza. Una volta raggiunta l'altezza desiderata, agganciare il foro di fissaggio alle viti di fissaggio come illustrato nelle immagini sottostanti.

Camino interno Camino esterno

7.

8.

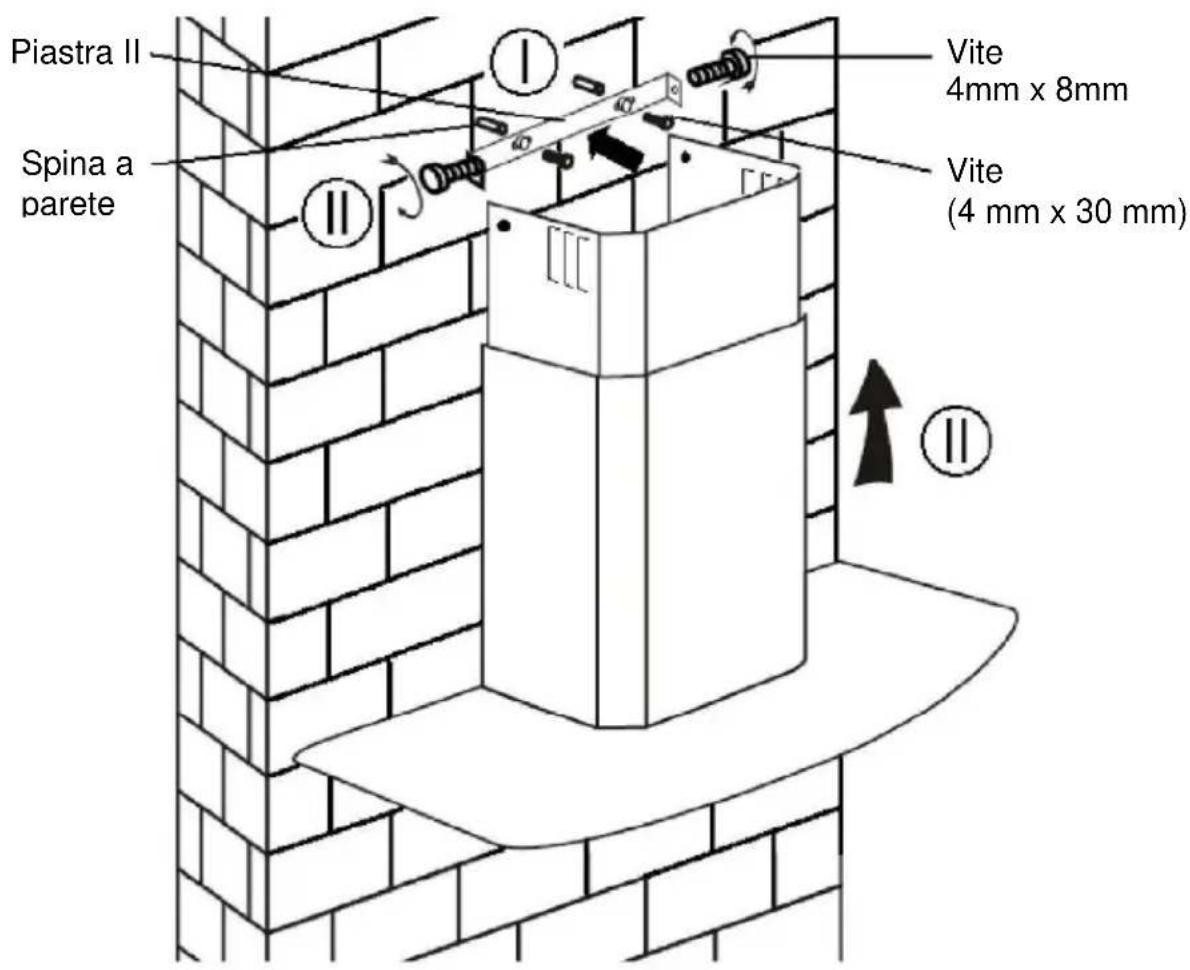

i. Praticare 2 fori da 8 mm per alloggiare la piastra II. Avvitare e serrare la piastra II alla parete con le 2 viti in dotazione.
ii. Montare la canna fumaria sull'unità e fissarla con 2 viti.

Piastra II Spina a parete Vite 4mm x 8mm Vite (4 mm x 30 mm)

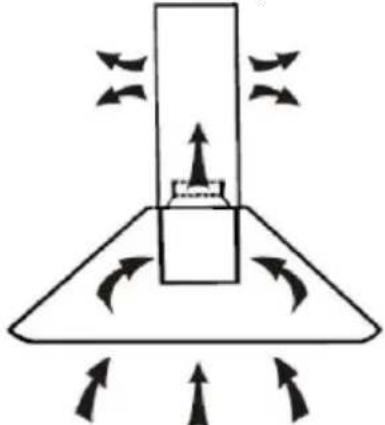

INSTALLAZIONE (SFIATO ALL'INTERNO)

Se non si dispone di uno scarico verso l'esterno, il tubo di scarico non è necessario e l'installazione è simile a quella illustrata nella sezione "INSTALLAZIONE (SFIATO ALL'ESTERNO)".

Per catturare gli odori è possibile utilizzare filtri a carboni attivi.

Per installare il filtro a carboni attivi occorre staccare il filtro antigrasso. Premere il dispositivo di blocco e tirarlo verso il basso.

Applicare il filtro a carboni attivi nell'unità e ruotarlo in senso orario. Ripetere l'operazione sull'altro lato.

- Accertarsi che il filtro sia bloccato, altrimenti potrebbe allentarsi e provocare danni.

Se si utilizza un filtro a carboni attivi, la potenza di aspirazione si riduce

DESCRIZIONE DEI COMPONENTI

1

2

3

B

USO

MODALITÀ STANDBY.

Dopo aver collegato l'alimentazione, si accendono tutte le spie e il sistema passa in MODALITÀ STANDBY.

1 Pulsante bassa velocità

Utilizzato per la ventilazione della cucina. È adatto per la cottura e l'ebollizio lenta che non producono molto vapore.

2 Pulsante media velocità

La velocità del flusso d'aria è ideale per la ventilazione in condizioni di cottura standard.

3 Pulsante alta velocità

Quando si producono vapori o fumi densi, premere il pulsante alta velocità per ottimizzare la ventilazione.

B Funzione booster

Questa cappa è dotata di una funzione massima potenza. Per attivare la massima potenza, con la cappa in funzione premere B fino alla velocità 4 per impostare la massima velocità per 5 minuti; dopo 5 minuti, la velocità diminuisce.

Illuminazione

Premere brevemente per accendere e spegnere l'illuminazione

Timer rapido: Tenere premuto il pulsante della luce per 3 secondi, i pulsanti della velocità della ventola lampeggiano e fanno un conto alla rovescia di 5 minuti, dopo 5 minuti il motore e la luce si spengono automaticamente con tre segnali acustici.

Connessione wifi

Premere a lungo l'icona WiFi ed entrare in modalità di connessione: l'icona WiFi retroilluminata lampeggiante indica che la connessione è in fase di connessione, l'icona WiFi retroilluminata accesa indica che la connessione è avvenuta, lo stesso per la modalità standby; premere di nuovo a lungo l'icona WiFi e la connessione verrà interrotta;

Scaricare l'app hOn

Scaricare innanzitutto l'applicazione hOn e installarla su un dispositivo portatile. Quindi registrare la cappa.

REGISTRAZIONE DELLA CAPPA HOOVER

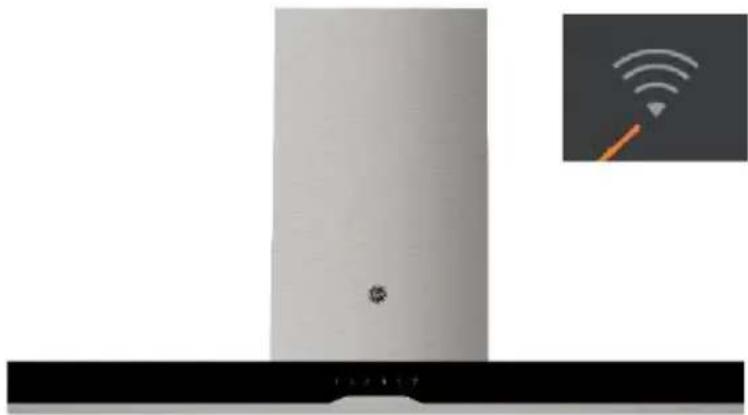

L'immagine della cappa ha il solo scopo di presentarla. Potrebbe non essere perfettamente rappresentativa.

1- Premere il pulsante Wi-Fi finché l'icona non inizia a lampeggiare. Al termine dell'associazione, l'icona Wi-Fi rimarrà accesa.

MANUTENZIONE

Prima della pulizia, spegnere l'apparecchiatura e staccare la spina.

I. Pulizia regolare

Adoperare un panno morbido inumidito con acqua calda saponata o un detergente delicato per la pulizia di ambienti domestici. Non utilizzare mai spugnette metalliche, sostanze chimiche, materiali abrasivi o spazzole dure per pulire l'apparecchio.

II. Pulizia mensile del filtro antigrasso

ESSENZIALE: per evitare il rischio di incendi, pulire il filtro una volta al mese.

Il filtro raccoglie grasso, fumo e polvere... per cui influisce direttamente sull'efficienza della cappa. Se non viene pulito, i residui di grasso (potenzialmente infiammabili) saturano il filtro. Pulirlo con un detergente per la pulizia di ambienti domestici.

III. Pulizia annuale del filtro a carboni attivi

Deve essere utilizzato SOLO se l'apparecchio viene adoperato in modalità ricircolo (senza sfiato all'esterno). Questo filtro intrappola gli odori e deve essere sostituito almeno una volta all'anno, a seconda della frequenza di utilizzo della cappa.

IV. Sostituzione della lampadina

Rimuovere le viti dal vetro e rimuovere il vetro della cappa. Individuare la lampadina da sostituire: la si troverà posizionata nel dispositivo di illuminazione, all'interno della sezione esposta della calotta.

Scollegare il cablaggio dell'illuminazione e smontare i portalampada e il cablaggio della cappa. Importante: se non è possibile sostituire le lampade singolarmente, occorre procurarsi un kit comprendente lampade, portalampada e cablaggio (lampada a LED: MAX 1,5 W)

Montare le lampade di ricambio, i portalampada e il cablaggio nelle loro posizioni originarie. Ricollegare il cablaggio dell'illuminazione.

Rimontare il vetro della cappa e serrare le viti del vetro. Assicurarsi che le viti siano serrate a fondo.

RISOLUZIONE DEI PROBLEMI

Problema	Causa	Soluzione
La luce si accende ma il ventilatore non funziona	La pala del ventilatore è bloccata.	Spegnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	Il motore è danneggiato.
La lampada e il ventilatore non funzionano	La lampadina alogena è bruciata.	Sostituire la lampadina con un'altra della stessa potenza.
	Cavo di alimentazione allentato.	Inserire nuovamente la spina del cavo di alimentazione.
L'apparecchio vibra notevolmente	La pala del ventilatore è danneggiata.	Spegnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	Il motore del ventilatore non è fissato saldamente.	Spegnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	L'apparecchio non si aggancia correttamente alla staffa.	Smontare l'apparecchio e controllare se la staffa si trova nella posizione corretta.
L'aspirazione è insufficiente	Distanza eccessiva tra l'apparecchio e il piano cottura	Regolare la distanza a 65-75 cm

Tecnologia	Wi-Fi
Standard	802.11 b/g/n
Bande di frequenza (MHz)	2400 MHz - 2483,5 MHz
Potenza max (mW)	100 mW

Informazioni sul prodotto per apparecchiature collegate in rete
Consumo elettrico del prodotto in standby di rete quando tutte le porte di rete cablate sono connesse e tutte le porte di rete wireless sono attivate:	2 W
Come attivare la porta di rete wireless:	Se la cappa è stata registrata con l’APP, accendere la cappa per attivare la porta di rete wireless.
Come disattivare la porta di rete wireless:	Se la cappa è stata registrata con l’APP, spegnere la cappa per disattivare la porta di rete wireless.Se la cappa non è stata registrata con l’APP, la porta di rete wireless sarà disattivata anche se la cappa è accesa.

SERVIZIO DI ASSISTENZA CLIENTI

Se non si riesce a identificare la causa dell'anomalia di funzionamento, spegnere l'elettrodomestico e contattare il servizio di assistenza.

NUMERO DI SERIE DEL PRODOTTO. Dove si trova?

È importante fornire al Servizio di assistenza tecnica il codice e numero di serie del prodotto (codice di 16 cifre che inizia con il numero 3), che sono entrambi riportati sul certificato di garanzia o sulla targhetta di identificazione applicata al forno.

Tale accorgimento aiuta ad evitare viaggi inutili dei tecnici, nonché (fatto ancora più importante) i relativi costi di chiamata.

Sull'unità è riportato il simbolo di conformità alla Direttiva europea 2012/19/UE relativa allo smaltimento di apparecchiature elettriche ed elettroniche usate (WEEE).

Le apparecchiature elettriche ed elettroniche di scarto contengono sostanze inquinanti (pericolose per l'ambiente) e componenti riutilizzabili. Le apparecchiature elettriche ed elettroniche di scarto devono essere sottoposte a trattamenti specifici per rimuovere e smaltire adeguatamente tutte le sostanze inquinanti e per recuperare e riciclare i materiali.

Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dalle apparecchiature elettriche ed elettroniche di scarto:

Le apparecchiature elettriche ed elettroniche di scarto non devono essere gestite come rifiuti domestici.

Le apparecchiature elettriche ed elettroniche di scarto devono essere consegnate negli appositi punti di raccolta gestiti dagli enti comunali o da aziende regolarmente registrate. In molti paesi è prevista la raccolta a domicilio delle apparecchiature elettriche ed elettroniche di scarto di dimensioni notevoli.

In molto paesi, quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è obbligato a prelevarlo gratuitamente alla consegna di quello nuovo, purché sia di tipo equivalente e abbia le stesse funzioni di quello fornito.
