G-225 - Brúska Abac - Bezplatný návod na obsluhu

Typ produktu	Pneumatická orbitálna brúska
Voľnobežné otáčky	10 500 ot/min
Prívod	Stlačený vzduch (odporúčaný tlak 6,2 bar)
Rozmery (D x Š x V)	Približne 200 x 120 x 120 mm
Hmotnosť	Približne 1,2 kg
Brúsny tanier	Odniteľný, štandardný priemer
Odvod prachu	Cez otvory v brúsnom tanieri, prípojka na vysávač alebo vstavané vrecko
Regulácia otáčok	Otočný regulátor na rukoväti
Určené použitie	Brúsenie kovov, dreva, kameňa, plastov a podobných materiálov
Pravidelná údržba	Mazanie pred použitím, čistenie filtra, vypúšťanie kompresora
Skladovanie	Na suchom mieste, po vyčistení a namazaní
Bezpečnosť	Noste rukavice, okuliare, používajte v dobre vetranom prostredí, nepoužívajte vo výbušnom prostredí
Opraviteľnosť	Zásahy vyhradené kvalifikovanému personálu; záruka 12 mesiacov
Záruka	12 mesiacov od dátumu nákupu, na základe predloženia faktúry

Často kladené otázky - G-225 Abac

Ako namazať brúsku pred použitím?

Nalejte niekoľko kvapiek pneumatického oleja do vstupného otvoru vzduchu pred pripojením. Nechajte nástroj niekoľko sekúnd bežať, aby sa olej rozložil.

Aký tlak vzduchu sa odporúča pre Abac G-225?

Odporúčaný tlak je približne 6,2 bar. Použite regulátor, aby ste zabránili nadmernému tlaku, ktorý by mohol poškodiť nástroj.

Ako zlepšiť odsávanie prachu?

Uistite sa, že otvory brúsneho taniera nie sú upchaté. Môžete pripojiť hadicu na odsávanie k centrálnemu vysávaču alebo použiť dodané vrecko na prach.

Kedy treba vymeniť brúsny tanier?

Vymeňte tanier, keď je opotrebovaný alebo poškodený. Opotrebovaný tanier vyžaduje nadmerný tlak a môže sa zlomiť, čo je nebezpečné.

Brúska vydáva abnormálny hluk, čo robiť?

Okamžite zastavte nástroj. Možné príčiny sú: nedostatočné mazanie, opotrebovaný príslušenstvo, príliš nízky tlak vzduchu alebo netesnosť v okruhu. Skontrolujte každý bod.

Ako nastaviť rýchlosť vibrácií?

Otočte páčkou (D) umiestnenou na rukoväti na nastavenie rýchlosti. Zvýšte alebo znížte podľa materiálu, ktorý brúsite.

Môžem použiť brúsku na farbu s obsahom olova?

Nie, nástroj nie je určený na farby na báze olova alebo azbestu. Použitie s týmito materiálmi je zakázané z bezpečnostných dôvodov.

Ako udržiavať nástroj po každom použití?

Odpojte prívod vzduchu, očistite nástroj suchou handričkou, namažte vstup vzduchu niekoľkými kvapkami oleja a uložte na suchom mieste.

Čo robiť, ak nástroj stráca výkon?

Skontrolujte tlak kompresora, stav vzduchového filtra, netesnosti na spojkách a mazanie. Ak problém pretrváva, nechajte nástroj opraviť odborníkom.

Je záruka platná v prípade demontáže?

Nie, záruka stráca platnosť, ak je nástroj demontovaný alebo upravený. V prípade poruchy ho pošlite späť predajcovi spolu s nákupným dokladom.

NÁVOD NA OBSLUHU G-225 Abac

• Táto príručka sa vzťahuje na medzinárodné normy a odporúčame, aby ste si zaobstarali informácie o lokálnych bezpečnostných normách a zaistili ich dodržiavanie.
• Tlakový vzduch je potenciálnym silným zdrojom energie, preto pri používaní kompresora alebo súpravy príslušenstva bud'te mimoriadne opatrní.
• Pri používaní tlakového vrchu je nutné poznať všetky príslušné nariadenia a dodržiavať ich.
• Neskúsení pracovníci smú používať vybavenie výhradne pod dozorom. Zaistite, aby boli deti a zvieratá mimo oblasti práce.
• Zaujmite stabilný postoj umožňujúci riadne používanie náradia a pevne uchopte náradie.
• Náhodný, neočakávaný pohyb náradia môže predstavovať závažné riziko.
• Nepoužívajte náradie v priestoroch s potenciálne výbušným prostredím alebo priestoroch, kde sa nachádzajú nánosy prachu, plynové potrubia alebo elektrické káblové kanály.
• Náradie používajte výhradne vo vhodne vetranom prostredí.
• Osobitnú pozornosť venujte spracovaným materiálom, ktoré sú vysoko horľavé alebo predstavujú potenciálne riziko výbuchu.
• Nezabúdajte, že nízka súdržnosť obrobku alebo nedostatočná kvalita používaného príslušenstva môžu spôsobit nebezpečné odletovanie úlomkov alebo fragmentov.
• Nezabúdajte na možné iskry a odpad pri opracúvaní.
• Náradie s otáčajúcimi sa súčastami a jeho príslušenstvo môžu zachytit' a navinút pogumované alebo kovom spevnené rukavice. Pri ich použivaní preto budte mimoriadne opatrní.

VŠEOBECNÉ BEZPEČNOSTNÉ NARIADENIA

• Nepoužívajte náradie bez vyžadovaných bezpečnostných zariadení.
• Pri prenášaní nikdy nenoste náradie za hadicu tlakového vzduchu.
• Dbajte, aby do priestoru práce nevstupovali iné osoby.
• Nemierte prúdom vzduchu ani náradím na seba ani na iné osoby.
• V každom prípade zabráňte priamemu kontaktu s náradím bezprostredne po jeho použití, pretože jeho povrch môže byť velmi horúci.
• Počas prevádzky sa nedotýkajte pohyblivých súčastí náradia.
• Neotvárajte ani nijakým spôsobom nemeňte náradie ani jeho príslušenstvo. Všetky opravy smú vykonávať výhradne vyškolení pracovníci.

ČO BY STE MALI ROBIT

• Pred inštaláciou, používaním, opravami, údržbou a výmenou príslušenstva si prečítajte tento návod tak, aby ste mu porozumeli.
• Toto náradie smú inštalovať, upravovať alebo používať výhradne kvalifikovaní a vyškolení pracovníci.
• Tlakový vzduch pripájajte, len ked'je náradie vypnuté.
• Optimálny výkon náradia dosiahnete pri používaní hadice a prípojok požadovaného priemeru.

SK

• Pred spustením náradia skontrolujte pripojenia a skontrolujte, či nie je poškodená hadica tlakového vzduchu.
• Pred pripojením hadice k náradiu skontrolujte, či je hadica a rýchlospojka čistá. Môžete tak urobit uvoľnením priechodu vzduchu cez hadicu a rýchlospojku.
• Pripojené príslušenstvo vyberajte a vymieňajte podľa pokynov v tejto príručke, aby ste zabránili zbytočnému hluku.
• Používajte príslušenstvo vhodné na dané použitie, ktoré zodpovedá náradiu, a riadne ho pripojte. Dbajte, aby sa použivalo podľa pokynov a bolo správne nainštalované.
• Pred každým použitím skontrolujte opotrebovanie náradia a príslušenstva. V prípade potreby ich vymeňte.
• Pri výmene náradia, úkonoch údržby a dokončení práce odpojte pripojenie tlakového vzduchu.
• Náradie odpájajte, len ked' NIE JE hadica pod tlakom, aby ste zabránili jej nekontrolovanému pohybu.
• Oblast' práce uchovávajte v čistote.
• Pred položením náradia na zem dbajte, aby sa úplne zastavilo
• Pneumatické náradie uchovávajte v čistote a na suchom mieste
• Vždy zaistite, aby bola pracovná stanica stabilná.
• Stabilne upevnite obrobok použitím svorky alebo upevňovacích pomôcok.
• Toto náradie používajte výhradne na jeho originálne určenie. Výrobca nepreberá zodpovednosť za žiadne poškodenie spôsobené nedodržaním bezpečnostných nariadení alebo nesprávnym použitím náradia.
• Používajte výhradne príslušenstvo vhodné pre používané náradie.
• Tlakový vzduch musí mať zodpovedajúcu kvalitu, musí byť teda čistý a suchý, čo možno najlepšie dosiahnuť použitím vzduchového filtra. Odporúčame použitie komplexnej jednotky FRL (filter, regulátor, lubrikátor). Lubrikátor musí byť nastavený približne na 3 až 6 kvapiek za minútu. Dĺžka vzduchovej hadice medzi lubrikátorom a náradím nesmie v žiadnom prípade prekračovať 6 až 8 metrov.
• Pneumatické náradie generujú vibrácie. Dlhodobé používanie a nesprávny postoj môžu spôsobit poškodenie rúk, prstov a lakťov. Ak pocítite akúkol'vek bolest, pocit trýpnutia alebo akýkol'vek iný problém, okamžite prestaňte používať tento produkt. Ak problém pretrváva, pred d'alším pokračovaním v práci vyhl'adajte lekára.

ISPÈJIMAS:

Pred pripojením príslušenstva skontrolujte, či je kompresor vypnutý.

PRÍSLUŠENSTVO

Používajte výhradne príslušenstvo a spotrebný materiál určené na použitie s týmto náradím.

Zvol'te najlepšie dostupné vložené/nasadené príslušenstvo/spotrebný materiál s ohľadom na najnižšiu možnú hladinu hluku a najnižšie možné vibrácie. V prípade zvýšeného hluku a/alebo zvýšených vibrácií vykonajte výmenu.

Dbajte, aby bolo vložené/nasadené náradie/príslušenstvo správne zaistené poistnou zarážkou a aby bola poistná zarážka v dobrom stave. Nikdy nepoužívajte náradie bez poistnej zarážky, pretože by mohlo dôjst k vystreleniu náradia/príslušenstva vysokou rýchlostou.

Používajte iba nové brúsne kotúče, pretože zodraté kotúče vyžadujú nadmerný tlak a môžu sa pretrhnút.

VAROVANIE: Použivajte iba príslušenstvo vhodné na prácu pri rýchlosti 10 500 ot./min.

Nikdy neschladzujte horúce náradie/príslušenstvo, pretože by to mohlo ovplyvnit tvrdosť a vyvolat nebezpečné situácie.

Vložené/nasadené náradie/príslušenstvo používajte v súlade s technickými údajmi výrobcu.

POUŽÍVANIE PNEUMATICKÉHO NÁRADIA

Pri práci NEDRŽTE náradie volne, vždy musí byt v kontakte s pracovnou plochou. V opačnom prípade by mohlo dôjst k zlyhaniu poistnej zarážky, valca alebo puzdra a možnému zraneniu používatel'a, ako aj zneplatneniu záruky.

Kým začnete používať náradie, oboznámte sa s pracoviskom a jeho okolím.

Vždy dodržiavajte bezpečnostné nariadenia platné pre oblast' práce.

Pri prevádzke náradia môže byť používatel' vystavený rizikám ako pomliaždenie, nárazy, teplo, vibrácie, porezanie, odretie atd'. Používajte vhodné rukavice.

Každá osoba manipulujúca s náradím musí byť schopná zvládnut jeho vel'kosť, hmotnosť a výkon.

V prípade prerušenia prívodu vzduchu uvol'nite páčku/spúšt.

Pri používaní náradia môžete zaznamenať diskomfort v rukách, ramenách, pleciach, krku a iných častiach tela.

Ak zaznamenáte symptómy, ako napr. pretrvávajúcu alebo navracajúcu sa nepohodu, bolesť, pulzovanie, tupú bolesť, pichanie, necitlivosť, pocit pálenia alebo střpnutosť, neignorujte tieto varovné signály. Prestaňte používať náradie, informujte o týchto príznakoch zamestnávatel’a obrátte sa na kvalifikovaného zdravotníka.

POUŽÍVANIE PNEUMATICKEJ EXCENTRICKEJ BRÚSKY

Pred používaním náradia kvapnite do otvoru pripojenia vzduchu (C) pneumatického náradia niekol'ko kvapiek oleja.

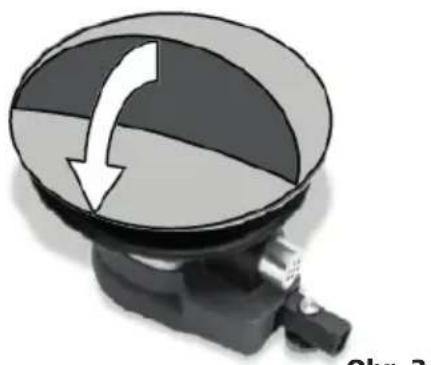

Vyberte správny brúsny kotúč podľa potreby a pripevnite ho na podložku (obr. 3).

Pripojte hadicu (F) k (B) a vrecko na prach (I) k hadici (F).

Pripojte prívodnú hadicu k otvoru pripojenia vzduchu (C), v prípade potreby zmontujte pripojenie (G) pomocou vidlicového klůča (H).

Náradie uvediete do činnosti stlačením spúšte (E). Rýchlost vibrácií sa nastavuje otáčaním páky (D).

Nástroj začne vibrovať a časť prachu sa nasáva cez otvory v brúsnych kotúčoch do vrecka na prach. Ak sa účinnosť odstraňovania prachu zníži, skontrolujte, či otvory nie sú upchaté materiálom.

Hadicu (F) možno pripojiť aj centrálnemu systému vysávania.

Počas údržby náradia odpojte prívod vzduchu.

Pravidelne čistite a nechajte vyschnúť filter vo vzduchovom systéme a otvor pripojenia vzduchu pneumatického náradia.

Mažte všetky rýchlospojky systému, aby ste predchádzali ich zaseknutiu.

Každodenne vypúštajte kondenzát zo vzduchového filtra a kompresora.

Pravidelne kontrolujte, či na náradí nie sú uvol'nené matice/skrutky alebo iné súčasti.

V prípade poklesu výkonu: dajte nástroj opravit.

Nastavenie a opravy náradia smú vykonávať výhradne vyškolení a kvalifikovaní technici.

Ak je náradie vybavené tlmičom hluku, dbajte, aby tento tlmič fungoval správne; poškodený tlmič hluku vymeňte.

Je nutné pravidelne vykonávať údržbu náradia, aby sa minimalizovali emisie hluku a vibrácie.

Ak nebudete používať náradie dlhší čas, musíte ho naolejovať. Kvapnite niekol’ko kvapiek oleja bez obsahu živice a kyselín do otvoru pripojenia vzduchu a nechajte náradie niekol’ko sekúnd spustené naprázdno.

Údržbu náradia vykonávajte minimálne raz ročne.

ZAMÝŠL'ANÉ POUŽITIE

Používatel' alebo zamestnávatel' používatel'a musí posúdiť špecifiká použitia, ktoré by mohli nastat' v súvislosti s konkrétnym použitím.

Nikdy nepoužívajte náradie na účely, na ktoré nebolo toto náradie určené, a iným spôsobom, než je uvedené v tomto návode.

Škody v dôsledku nedodržania tohto návodu alebo spôsobené nesprávnym použitím alebo nesprávnymi opravami nie sú kryté zárukou výrobcu a výrobca za ne nepreberá zodpovednosť. Výrobca si vyhradzuje právo na technické zmeny bez predchádzajúceho oznámenia.

Tento pneumatický nástroj je určený na používanie s podkladovými kotúčmi a vhodným abrazivnym povrchom na brúšenie kovov, dreva, kameňa, plastov a iných materiálov.

Tento nástroj je určený iba na používanie s brúsnym kotúčom na odstraňovanie vrstvy materiálu z kovu, dreva, kameňa, plastu a podobných materiálov. NIKDY NEPOUŽÍVAJTE vo vode alebo na azbest či olovnaté nátery.

MOŽNÉ PORUCHY

Ak zaznamenáte neobvyklý hluk alebo náhly pokles výkonu, okamžite vypnite náradie. Skontrolujte pneumatické náradie a systém prívodu tlakového vzduchu.

Pneumatické náradie

• nedostatočné mazanie
• opotrebované náradie/príslušenstvo, nevhodné na používanie alebo poškodené

Systém prívodu tlakového vzduchu

• tlak kompresora nie je dostatočný
• regulátor tlaku nie je nastavený na správnu hodnotu tlaku vhodnú na používané náradie
• dochádza k úniku z pripojenej hadice alebo spojok (použite teflonovú pásku alebo tesniacu pastu)
• úniky v pneumatickom systéme
• upchatý filter alebo lubrikátor
• stlačená, deravá alebo príliš dlhá hadica (pokles tlaku)

LIKVIDÁCIA

Použitý olej, prach a vrecká JE NUTNÉ LIKVIDOVAŤ spôsobom, ktorý neznečistuje životné prostredie a ktorý je v súlade s príslušnými právnymi predpismi.

Na poškodenie vyplývajúce z obvyklého opotrebovania, nadmerného preťažovania, manipulácie alebo používania, ktoré nie je vhodné pre dané náradie, sa výslovne nevztahuje žiadna záruka. Táto záruka je platná, len ak bolo náradie vrátené predajcovi v nerozobratom stave.

Táto záruka kryje výmenu súčastí a prácu počas 12 mesiacov od dátumu predaja (vyžaduje sa doklad o nákupe, napr. faktúra alebo pokladničný bloček).

Akékol'vek poškodenie je možné odstrániť výmenou náradia alebo jeho opravou.
