Typ produktu	Prenosná pneumatická orbitálna brúska
Značka	Abac
Model	G-250
Napájanie	Stlačený vzduch (odporúčaný pracovný tlak: 6,2 bar)
Voľnobežné otáčky	10 500 ot/min
Priemer orbity	Nešpecifikované (typicky 5 mm pre tento typ nástroja)
Brúsny tanier	Odňímateľný, vhodný pre rôzne brúsne materiály
Vzduchový vstupný konektor	1/4 palca (závit NPT)
Spotreba vzduchu	Približne 0,3 m³/min (odhad)
Rozmery (D x Š x V)	Približne 180 x 120 x 100 mm
Hmotnosť	Približne 0,8 kg
Hlavné funkcie	Brúsenie kovu, dreva, kameňa, plastu a iných materiálov
Nastavenie rýchlosti	Áno, pomocou páky (D)
Systém uchytenia príslušenstva	Prítomný (skontrolovať pred použitím)
Údržba	Pravidelné mazanie vhodným olejom do vstupu vzduchu; čistenie filtra a vypúšťanie kompresora
Bezpečnosť	Nepoužívať vo výbušnom prostredí; nosiť rukavice; nesmerovať prúd vzduchu na seba; udržiavať deti v bezpečnej vzdialenosti
Náhradné diely	Brúsne taniere, brúsne materiály, konektory, olej, filtre
Opraviteľnosť	Opravy len kvalifikovaným personálom; nerozoberať samostatne
Záruka	12 mesiacov od dátumu nákupu (diely a práca)
Krajina pôvodu	Nešpecifikované

Často kladené otázky - G-250 Abac

Aký typ oleja použiť na mazanie brúsky Abac G-250?

Použite bezacidný olej bez živice, špeciálne určený pre pneumatické náradie. Pred každým použitím nakvapkajte niekoľko kvapiek do vstupu vzduchu.

Ako nastaviť rýchlosť orbitálnej brúsky G-250?

Rýchlosť sa nastavuje pomocou páky (D) umiestnenej na nástroji. Otáčaním upravte frekvenciu vibrácií podľa práce.

Aký tlak stlačeného vzduchu sa odporúča?

Odporúčaný pracovný tlak je približne 6,2 bar. Tlak nesmie prekročiť limity uvedené v návode.

Môžem použiť brúsku G-250 na olovenú farbu?

Nie, nikdy nepoužívajte na farby s obsahom azbestu alebo olova. Nástroj je určený na kov, drevo, kameň a plasty.

Čo robiť, ak nástroj vydáva neobvyklý hluk?

Okamžite zastavte zariadenie. Skontrolujte mazanie, stav príslušenstva a systém prívodu vzduchu (tlak, netesnosti).

Ako udržiavať brúsku Abac G-250?

Pravidelne čistite vzduchový filter, denne vypúšťajte kompresor, po každom použití mažte a vymieňajte opotrebované príslušenstvo.

Aké príslušenstvo môžem použiť s G-250?

Používajte len nepoškodené orbitálne brúsne kotúče vhodné pre 10 500 ot/min. Vymieňajte taniere a brúsne materiály podľa špecifikácií.

Môže brúska G-250 pracovať bez kontaktu s povrchom?

Nie, nikdy nenechávajte nástroj bežať voľne. Vždy musí byť v kontakte s pracovnou plochou, aby nedošlo k poškodeniu systému uchytenia.

Ako skladovať nástroj pri dlhšej nečinnosti?

Namažte nástroj nakvapkaním niekoľkých kvapiek do vstupu vzduchu a nechajte ho niekoľko sekúnd voľne bežať. Skladujte na suchom a čistom mieste.

Kde nájsť náhradné diely pre G-250?

Náhradné diely sú k dispozícii u vášho predajcu Abac. Používajte len originálne príslušenstvo na zaistenie bezpečnosti a výkonu.

NÁVOD NA OBSLUHU G-250 Abac

• Táto príručka sa vzťahuje na medzinárodné normy a odporúčame, aby ste si zaobstarali informácie o lokálnych bezpečnostných normách a zaistili ich dodržiavanie.
• Tlakový vzduch je potenciálnym silným zdrojom energie, preto pri používaní kompresora alebo súpravy príslušenstva bud'te mimoriadne opatrní.
• Pri používaní tlakového vrchu je nutné poznať všetky príslušné nariadenia a dodržiavať ich.
• Neskúsení pracovníci smú používať vybavenie výhradne pod dozorom. Zaistite, aby boli deti a zvieratá mimo oblasti práce.
• Zaujmite stabilný postoj umožňujúci riadne používanie náradia a pevne uchopte náradie.
• Náhodný, neočakávaný pohyb náradia môže predstavovať závažné riziko.
• Nepoužívajte náradie v priestoroch s potenciálne výbušným prostredím alebo priestoroch, kde sa nachádzajú nánosy prachu, plynové potrubia alebo elektrické káblové kanály.
• Náradie používajte výhradne vo vhodne vetranom prostredí.
• Osobitnú pozornosť venujte spracovaným materiálom, ktoré sú vysoko horľavé alebo predstavujú potenciálne riziko výbuchu.
• Nezabúdajte, že nízka súdržnosť obrobku alebo nedostatočná kvalita používaného príslušenstva môžu spôsobit nebezpečné odletovanie úlomkov alebo fragmentov.
• Nezabúdajte na možné iskry a odpad pri opracúvaní.
• Náradie s otáčajúcimi sa súčastami a jeho príslušenstvo môžu zachytit' a navinút pogumované alebo kovom spevnené rukavice. Pri ich použivaní preto budte mimoriadne opatrní.

VŠEOBECNÉ BEZPEČNOSTNÉ NARIADENIA

• Nepoužívajte náradie bez vyžadovaných bezpečnostných zariadení.
• Pri prenášaní nikdy nenoste náradie za hadicu tlakového vzduchu.
• Dbajte, aby do priestoru práce nevstupovali iné osoby.
• Nemierte prúdom vzduchu ani náradím na seba ani na iné osoby.
• V každom prípade zabráňte priamemu kontaktu s náradím bezprostredne po jeho použití, pretože jeho povrch môže byť velmi horúci.
• Počas prevádzky sa nedotýkajte pohyblivých súčastí náradia.
• Neotvárajte ani nijakým spôsobom nemeňte náradie ani jeho príslušenstvo. Všetky opravy smú vykonávať výhradne vyškolení pracovníci.

ČO BY STE MALI ROBIT

• Pred inštaláciou, používaním, opravami, údržbou a výmenou príslušenstva si prečítajte tento návod tak, aby ste mu porozumeli.
• Toto náradie smú inštalovať, upravovať alebo používať výhradne kvalifikovaní a vyškolení pracovníci.
• Tlakový vzduch pripájajte, len ked'je náradie vypnuté.
• Optimálny výkon náradia dosiahnete pri používaní hadice a prípojok požadovaného priemeru.

SK

• Pred spustením náradia skontrolujte pripojenia a skontrolujte, či nie je poškodená hadica tlakového vzduchu.
• Pred pripojením hadice k náradiu skontrolujte, či je hadica a rýchlospojka čistá. Môžete tak urobit uvoľnením priechodu vzduchu cez hadicu a rýchlospojku.
• Pripojené príslušenstvo vyberajte a vymieňajte podľa pokynov v tejto príručke, aby ste zabránili zbytočnému hluku.
• Používajte príslušenstvo vhodné na dané použitie, ktoré zodpovedá náradiu, a riadne ho pripojte. Dbajte, aby sa použivalo podľa pokynov a bolo správne nainštalované.
• Pred každým použitím skontrolujte opotrebovanie náradia a príslušenstva. V prípade potreby ich vymeňte.
• Pri výmene náradia, úkonoch údržby a dokončení práce odpojte pripojenie tlakového vzduchu.
• Náradie odpájajte, len ked' NIE JE hadica pod tlakom, aby ste zabránili jej nekontrolovanému pohybu.
• Oblast' práce uchovávajte v čistote.
• Pred položením náradia na zem dbajte, aby sa úplne zastavilo
• Pneumatické náradie uchovávajte v čistote a na suchom mieste
• Vždy zaistite, aby bola pracovná stanica stabilná.
• Stabilne upevnite obrobok použitím svorky alebo upevňovacích pomôcok.
• Toto náradie používajte výhradne na jeho originálne určenie. Výrobca nepreberá zodpovednosť za žiadne poškodenie spôsobené nedodržaním bezpečnostných nariadení alebo nesprávnym použitím náradia.
• Používajte výhradne príslušenstvo vhodné pre používané náradie.
• Tlakový vzduch musí mať zodpovedajúcu kvalitu, musí byť teda čistý a suchý, čo možno najlepšie dosiahnuť použitím vzduchového filtra. Odporúčame použitie komplexnej jednotky FRL (filter, regulátor, lubrikátor). Lubrikátor musí byť nastavený približne na 3 až 6 kvapiek za minútu. Dĺžka vzduchovej hadice medzi lubrikátorom a náradím nesmie v žiadnom prípade prekračovať 6 až 8 metrov.
• Pneumatické náradie generujú vibrácie. Dlhodobé používanie a nesprávny postoj môžu spôsobit poškodenie rúk, prstov a lakťov. Ak pocítite akúkol'vek bolest, pocit trýpnutia alebo akýkol'vek iný problém, okamžite prestaňte používať tento produkt. Ak problém pretrváva, pred d'alším pokračovaním v práci vyhl'adajte lekára.

ISPÈJIMAS:

Pred pripojením príslušenstva skontrolujte, či je kompresor vypnutý.

PRÍSLUŠENSTVO

Používajte výhradne príslušenstvo a spotrebný materiál určené na použitie s týmto náradím.

Zvolte najlepšie dostupné vložené/nasadené príslušenstvo/spotrebný materiál s ohľadom na najnižšiu možnú hladinu hluku a najnižšie možné vibrácie. V prípade zvýšeného hluku a/alebo zvýšených vibrácií vykonajte výmenu.

Dbajte, aby bolo vložené/nasadené náradie/príslušenstvo správne zaistené poistnou zarážkou a aby bola poistná zarážka v dobrom stave. Nikdy nepoužívajte náradie bez poistnej zarážky, pretože by mohlo dôjst k vystreleniu náradia/príslušenstva vysokou rýchlostou.

Používajte iba nové brúsne kotúče, pretože zodraté kotúče vyžadujú nadmerný tlak a môžu sa pretrhnút.

VAROVANIE: Používajte iba príslušenstvo vhodné na prácu pri rýchlosti 10 500 ot./min.

Nikdy neschladzujte horúce náradie/príslušenstvo, pretože by to mohlo ovplyvnit tvrdosť a vyvolat nebezpečné situácie.

Vložené/nasadené náradie/príslušenstvo používajte v súlade s technickými údajmi výrobcu.

USING A PNEUMATIC TOOL

Pri práci NEDRŽTE náradie volne, vždy musí byť v kontakte s pracovnou plochou. V opačnom prípade by mohlo dôjst k zlyhaniu poistnej zarážky, valca alebo puzdra a možnému zraneniu používatel'a, ako aj zneplatneniu záruky.

Ak sa sekáč počas používania uvoľní v poistnej zarážke, okamžite náradie zastavte a sekáč znovu vložte.

Kým začnete používať náradie, oboznámte sa s pracoviskom a jeho okolím.

Vždy dodržiavajte bezpečnostné nariadenia platné pre oblast' práce.

Pri prevádzke náradia môže byť používatel' vystavený rizikám ako pomliaždenie, nárazy, teplo, vibrácie, porezanie, odretie atd'. Používajte vhodné rukavice.

Každá osoba manipulujúca s náradím musí byť schopná zvládnut jeho vel'kosť, hmotnosť a výkon.

V prípade prerušenia prívodu vzduchu uvol'nite páčku/spúšt.

Pri používaní náradia môžete zaznamenať diskomfort v rukách, ramenách, pleciach, krku a iných častiach tela.

Ak zaznamenáte symptómy, ako napr. pretrvávajúcu alebo navracajúcu sa nepohodu, bolesť, pulzovanie, tupú bolesť, pichanie, necitlivosť, pocit pálenia alebo střpnutosť, neignorujte tieto varovné signály. Prestaňte používať náradie, informujte o týchto príznakoch zamestnávatel’a a obrátte sa na kvalifikovaného zdravotníka.

POUŽÍVANIE PNEUMATICKEJ EXCENTRICKEJ BRÚSKY

Pred používaním náradia kvapnite do otvoru pripojenia vzduchu (C) pneumatického náradia niekol'ko kvapiek oleja. Vyberte správny brúsny kotúč podľa potreby a pripevnite ho na podložku (obr. 2).

Pripojte prívodnú hadicu k otvoru pripojenia vzduchu (C), v prípade potreby zmontujte pripojenie pomocou vidlicového klúča.

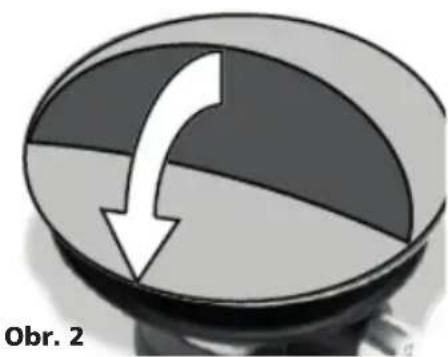

Náradie uvediete do činnosti stlačením spúšte (B). Rýchlost vibrácií sa nastavuje otáčaním gombíka (D).

Nástroj začne vibrovať.

Počas údržby náradia odpojte prívod vzduchu.

Pravidelne čistite a nechajte vyschnúť filter vo vzduchovom systéme a otvor pripojenia vzduchu pneumatického náradia.

Mažte všetky rýchlospojky systému, aby ste predchádzali ich zaseknutiu.

Každodenne vypúštajte kondenzát zo vzduchového filtra a kompresora.

Pravidelne kontrolujte, či na náradí nie sú uvol'nené matice/skrutky alebo iné súčasti.

V prípade poklesu výkonu: dajte nástroj opravit.

Nastavenie a opravy náradia smú vykonávať výhradne vyškolení a kvalifikovaní technici.

Ak je náradie vybavené tlmičom hluku, dbajte, aby tento tlmič fungoval správne; poškodený tlmič hluku vymeňte.

Je nutné pravidelne vykonávať údržbu náradia, aby sa minimalizovali emisie hluku a vibrácie.

Ak nebudete používať náradie dlhší čas, musíte ho naolejovať. Kvapnite niekol’ko kvapiek oleja bez obsahu živice a kyselín do otvoru pripojenia vzduchu a nechajte náradie niekol’ko sekúnd spustené naprázdno.

Údržbu náradia vykonávajte minimálne raz ročne.

ZAMÝŠL'ANÉ POUŽITIE

Používatel' alebo zamestnávatel' používatel'a musí posúdiť špecifiká použitia, ktoré by mohli nastat' v súvislosti s konkrétnym použitím.

Nikdy nepoužívajte náradie na účely, na ktoré nebolo toto náradie určené, a iným spôsobom, než je uvedené v tomto návode.

Škody v dôsledku nedodržania tohto návodu alebo spôsobené nesprávnym použitím alebo nesprávnymi opravami nie sú kryté zárukou výrobcu a výrobca za ne nepreberá zodpovednosť. Výrobca si vyhradzuje právo na technické zmeny bez predchádzajúceho oznámenia.

Tento pneumatický nástroj je určený na používanie s podkladovými kotúčmi a vhodným abrazivnym povrchom na brúšenie kovov, dreva, kameňa, plastov a iných materiálov.

Tento nástroj je určený iba na používanie s brúsnym kotúčom na odstraňovanie vrstvy materiálu z kovu, dreva, kameňa, plastu a podobných materiálov. NIKDY NEPOUŽÍVAJTE vo vode alebo na azbest či olovnaté nátery.

MOŽNÉ PORUCHY

Ak zaznamenáte neobvyklý hluk alebo náhly pokles výkonu, okamžite vypnite náradie. Skontrolujte pneumatické náradie a systém prívodu tlakového vzduchu.

MOŽNÉ PORUCHY

Ak zaznamenáte neobvyklý hluk alebo náhly pokles výkonu, okamžite vypnite náradie. Skontrolujte pneumatické náradie a systém prívodu tlakového vzduchu.

Pneumatické náradie

• nedostatočné mazanie
• opotrebované náradie/príslušenstvo, nevhodné na používanie alebo poškodené

Systém prívodu tlakového vzduchu

• tlak kompresora nie je dostatočný
• regulátor tlaku nie je nastavený na správnu hodnotu tlaku vhodnú na používané náradie
• dochádza k úniku z pripojenej hadice alebo spojok (použite teflonovú pásku alebo tesniacu pastu)
• úniky v pneumatickom systéme
• upchatý filter alebo lubrikátor
• stlačená, deravá alebo príliš dlhá hadica (pokles tlaku)

LIKVIDÁCIA

Použitý olej JE NUTNÉ LIKVIDOVAŤ spôsobom, ktorý neznečistuje životné prostredie a ktorý je v súlade s príslušnými právnymi predpismi.

Na poškodenie vyplývajúce z obvyklého opotrebovania, nadmerného preťažovania, manipulácie alebo používania, ktoré nie je vhodné pre dané náradie, sa výslovne nevztahuje žiadna záruka. Táto záruka je platná, len ak bolo náradie vrátené predajcovi v nerozobratom stave.

Táto záruka kryje výmenu súčastí a prácu počas 12 mesiacov od dátumu predaja (vyžaduje sa doklad o nákupe, napr. faktúra alebo pokladničný bloček).

Akékol'vek poškodenie je možné odstrániť výmenou náradia alebo jeho opravou.
