| Typ výrobku | Přenosná pneumatická orbitální bruska |
| Značka | Abac |
| Model | G-250 |
| Napájení | Stlačený vzduch (doporučený pracovní tlak: 6,2 bar) |
| Otáčky naprázdno | 10 500 ot/min |
| Průměr orbity | Nespecifikováno (typicky 5 mm pro tento typ nástroje) |
| Brusný talíř | Vyměnitelný, vhodný pro různé brusné materiály |
| Přípojka přívodu vzduchu | 1/4 palce (závit NPT) |
| Spotřeba vzduchu | Přibližně 0,3 m³/min (odhad) |
| Rozměry (d x š x v) | Přibližně 180 x 120 x 100 mm |
| Hmotnost | Přibližně 0,8 kg |
| Hlavní funkce | Broušení kovu, dřeva, kamene, plastu a dalších materiálů |
| Nastavení rychlosti | Ano, pomocí páčky (D) |
| Systém uchycení příslušenství | Přítomen (zkontrolovat před použitím) |
| Údržba | Pravidelné mazání vhodným olejem do vstupu vzduchu; čištění filtru a vypouštění kompresoru |
| Bezpečnost | Nepoužívat ve výbušném prostředí; používat rukavice; nesměřovat proud vzduchu na sebe; udržovat děti v bezpečné vzdálenosti |
| Náhradní díly | Brusné talíře, brusné materiály, přípojky, olej, filtry |
| Opravitelnost | Opravy pouze kvalifikovaným personálem; nerozebírat sami |
| Záruka | 12 měsíců od data nákupu (díly a práce) |
| Země původu | Nespecifikováno |
Často kladené otázky - G-250 Abac
Dotazy uživatelů ohledně G-250 Abac
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Bruska ve formátu PDF zdarma! Najděte svůj návod G-250 - Abac a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. G-250 značky Abac.
NÁVOD K OBSLUZE G-250 Abac
CZ Ruční orbitální bruska - Návod
SK Pneumatická excentrická brúska - Návod
- Vzhledem k tomu, že tento návod odkazuje na mezinárodní normy, doporučujeme, abyste si před zahájením jakékoli práce obstarali informace o místních bezpečnostních předpisech a zajistili, aby byly dodržovány.
- Stlačený vzduch je potenciálně výkonným zdrojem energie, także když používáte kompresor nebo sadu příslušenství, pracujte s velkou opatrností.
- Použití stlačeného vzduchu vyžaduje znalost a dodržování všech platných předpisů.
- Nedovolte použití nářadí neodborným personálem. Držte děti a zvířata mimo pracovní prostor.
- Zaujměte stabilní polohu, abyste nářadí pevně uchopili a správně použili.
- Náhodné a neočekávané pohyby nářadí mohou představovat vážné nebezpečí.
- Nepoužívejte nářadí v prostorách s potenciálně výbušnou atmosférou ani v místech, kde jsou usazeniny prachu, plynové vedení nebo elektrické vedení.
- Nářadí používejte jedině v dostatečně větraném prostředí.
- Zvláštní pozornost věnujte zpracovávaným materiálům, které jsou vysoce hořlavé nebo potenciálně výbušné.
- Mějte na paměti, že nedobrá konzistence obráběného kusu nebo šp atná kvalita používaného příslušenství může způsobit vznik nebezpečných odletujících třísek nebo úlomků.
- Dávejte pozor na případné jiskry a obráběcí strusku.
- Nářadí s rotujícími díly a jejich příslušenství může být zachytit a zkroutit pogumované i kovem vyztužené rukavice. Proto budťe nanejvýš opatrní, když je používáte.
OBECNÉ BEZPEČNOSTNÍ PŘEDPISY
- Nepoužívejte nářadí bez požadovaných bezpečnostních prvků.
- Při prěnášení nikdy nedržte nářadí za hadici se stlačeným vzduchem.
- Nedovolujte, aby se k pracovišti přiblížili jiní lidé.
- Nemířte proudem vzduchu ani nářadím ani na sebe, ani na jinou osobu.
- Vždy se vyvarujte prímého kontaktu s nářadím bezprostředně po jeho použití, protože jeho povrch může být velmi horký.
- Během provozu se nedotýkejte pohyblivých částí nářadí.
- Neotevírejte ani nijak neupravujte nářadí ani jeho příslušenství. Veškeré opravy smí provádět pouze vyškolený personál.
CO DĚLAT
- Před instalací, použitím, opravou, údržbou nebo změnou příslušenství tohoto nářadí si nejdříve prostudujte tento návod tak, abyste rozuměli jeho obsahu.
- Nářadí smí instalovat, nastavovat nebo používat pouze kvalifikovaní a vyškolení pracovníci.
- Stlačený vzduch připojujte jen tehdy, když je nářadí vypnuté.
- Pro optimální výkon nářadí je potřeba zajistit vhodnou velikost hadice a připojovacích dílů.
- Před zapnutím nejdříve zkontrolujte připojení. Zajistěte, aby hadice se stlačeným vzduchem nebyla poškozená.
- Pred připojením hadice k nářadí zkontrolujte, že hadice a rychlospojka jsou čisté. Dělá se to tak, že necháte
CZ
vzduch volně protékat hadicí a rychlospojkou.
- Vyberte, popř. vyměňte příslušné příslušenství podle pokynů uvedených v tomto návodu, abyste předešli zbytečnému hluku.
- Používejte příslušenství, které je vhodné pro nářadí i pro zamýšlený účel, a řádně je k sobě připojte. Zkontrolujte, zda je spojení provedeno v souladu s pokyny v návodu a že příslušenství je nainstalované správně.
- Před každým použitím zkontrolujte stav opotrebení nářadí i příslušenství. Pokud je třeba, proved'te potřebnou výměnu.
• V případě výměny nářadí či nástroje, pří údržbě a po ukončení práce odpojte přípojku stlačeného vzduchu.
- Nářadí odpojujte jen tehdy, když hadice není pod tlakem, aby se zamezilo jejímu nekontrolovanému pohybu.
- Udržujte na pracovišti pořádek a čistotu.
- Před položením na zem se ujistěte, že se nářadí zcela zastavilo.
- Pneumatické nářadí se musí udržovat v čistotě a musí se ukládat na suchém místě.
- Vždy se ujistěte, že místo, kde se nářadí má použít, je stabilní.
- Obrobek upevněte svěrkou nebo upevňovacím přípravkem.
- Nářadí používejte zásadně v souladu s jeho určeným použitím. Výrobce se zříká jakékoli odpovědnosti za škody vzniklé nedodržením bezpečnostních předpisů nebo chybným použitím nářadí.
- Používejte jedině příslušenství, které je pro dané nářadí vhodné.
- Kvalita stlačeného vzduchu musí být dobrá, což znamená, že vzduch musí být čistý a suchý; toto se dá nejlépe zajistit vzduchovým filtrem. Doporučujeme používat kompletní jednotku FRL, tj. filtr, regulátor a maznici. Maznice musí být nastavená na přibližně 3 až 6 kapek za minutu. Vzduchová hadice mezi maznicí a nářadím by neměla být delší než 6 až 8 metrů.
- Pneumatické nářadí jsou zdrojem vibrací. Dlouhodobé používání tohoto druhu nářadí a nesprávné držení těla mohou způsobit poškození rukou, prstů a loktů. Jakmile pocítíte jakoukoli bolest, pokud budete mít pocit brnění nebo jiný problém, okamžitě zastavte práci. Pokud problém přetrvává, vyhledejte lékařskou pomoc, teprve potom se k práci vraťte.
UWAGA:

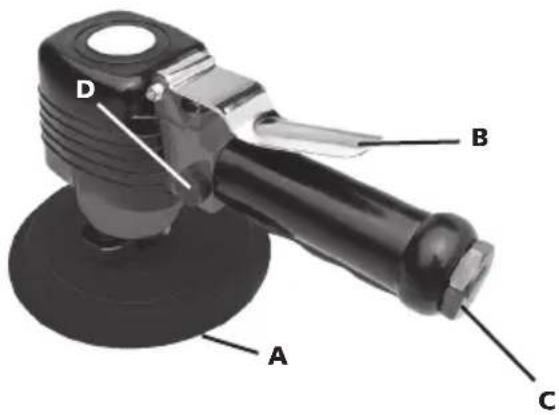

Ruční orbitální bruska
obr. 1
Před připojením příslušenství zkontrolujte, že kompresor je vypnutý.
PŘÍSLUŠENSTVÍ
Používejte jedině příslušenství a spotřební materiály, které jsou určeny pro použití s tímto nářadím.
Vyberte nejlépe dostupné příslušenství / spotřební materiály, které se vkládají/montují, podle nejnižšího možného hluku a vibrací. V případě, že bude zjištěna zvýšená hladina hluku nebo vibrací, provedte jejich výměnu.
Ujistěte se, že vložený/namontovaný nástroj/príslušenství pevně drží v držáku, a zkontrolujte, že držák je v dobrém stavu. Nikdy nepoužívejte nástroj bez držáku, protože by mohlo dojít k jeho vymrštění rychlostí vystřelené kulky.
Používejte pouze nové brusné orbitální kotouče, neboť na opotřebené je třeba vyvíjet nadměrný tlak a mohou se rozlomit.
VÝSTRAŽNÉ UPOZORNĚNÍ: Používejte pouze takové příslušenství, které je vhodné pro práci při otáčkách 10 500 ot/min.
Nikdy neochlazujte horký nástroj/příslušenství, protože by to mohlo ovlivnit tvrdost, a v důsledku tohoto potom vznik nebezpečné situace.
Použijte vložené/namontované příslušenství/nástroj v souladu se specifikacemi výrobce.
POUŽÍVÁNÍ PNEUMATICKÉHO NÁŘADÍ
NEPOUŽÍVEJTE nástroj volně, musí být vždy v kontaktu s pracovní plochou. Jinak může dojít k poškození držáku, válce nebo tělesa, což může mít za následek úraz obsluhy. Znamenalo by to také zánik platnosti záruky.
Pokud se sekáč z držáku během použití uvolní, nástroj okamžitě zastavte a sekáč znovu nasad'te.
Než začnete nářadí používat, je nutné se dobře obeznámit s pracovištěm a jeho okolím.
Vždy dodržujte bezpečnostní předpisy platné na pracovišti, kde pracujete.
Nářadí vždy držte pevně oběma rukama.
Když je nářadí v provozu, obsluha může být vystavena různým nebezpečím, jako je například přitisknutí, náraz, teplo, vibrace, pořezání, odřeniny atd.: Noste vhodné rukavice.
Každá osoba, která manipuluje s nářadím, musí být schopna zvládnout jeho velikost, hmotnost a výkon.
Za všech okolností je nutné být připraven na normální/abnormální pohyby/síly generované nářadím.
Udržujte tělo v rovnováze, na nohou je potřeba stát bezpečně a pevně.
V případě přerušení dodávky vzduchu uvolněte páku/spouštěč.
Když pracujete s elektrickým nářadím, můžete pocítit nepohodlí v rukou, pažích, ramenou, krku a dalších částech těla.
Jestliže se u vás vyskytnou příznaky, jako je například přetrvávající nebo opakující se nepohodlí, bolest, pulzující bolest, bodavá bolest, pocit brnění, znecitlivění, pocit pálení nebo ztuhlost: Tyto varovné příznaky neignorujte. Přestaňte nářadí používat, informujte o těchto příznacích zaměstnavatele

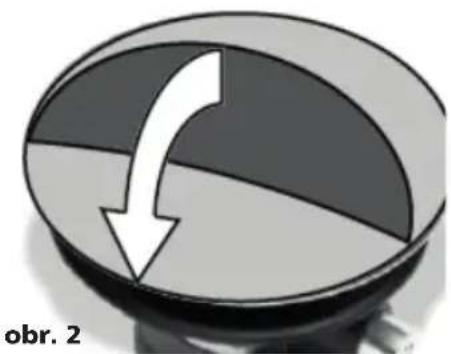

POUŽITÍ RUČNÍ ORBITÁLNÍ BRUSKY
Než pneumatické nářadí zapnete, kápněte několik kapek oleje do otvoru přívodu vzduchu (C) pneumatického nářadí. Podle potřeby zvolte správný brusný kotouč a připevněte ho k desce (obr. 2).
Připojte přívodní hadici vzduchu ke vstupu (C) a v případě potřeby sestavte připojení pomocí otevřeného klíče. Pro uvedení do provozu stiskněte spouštěč (B). Pro nastavení rychlosti vibrací otáčejte knoflíkem (D).
Nástroj začne vibrovat.
Během údržby nářadí musí být přívod dodávky vzduchu odpojený.
Pravidelně vyčistěte a osušte filtr v systému dodávky vzduchu i otvor přívodu vzduchu do pneumatického nářadí.
Promažte rychlospojku, abyste zamezili zadření.
Každý den vypouštějte kondenzát ze vzduchového filtru a z kompresoru.
Abyste zamezili vzniku koroze a minimalizovali opotřebení, je nutné čistit a mazat nářadí pokaždé, když jej přestanete používat.
Pravidelně kontrolujte, zda nedošlo k uvolnění šroubů nebo dílů.
V případě, že dojde k výpadku výkonu: nechte nářadí opravit.
Nastavování a opravy nářadí mohou provádět jedině řádně kvalifikovaní a vyškolení technici.
V případě, že nářadí je vybaveno tlumičem, kontrolujte, že tlumič funguje správně. Poškozený tlumič je nutné vyměnit za nový.
Nářadí je nutné pravidelně udržovat, aby emise hluku a výskyt vibrací byly co nejmenší.
Pokud nářadí nebude delší dobu v provozu, je potřeba ho naolejovat. Do přívodu vzduchu kápněte několik kapek pryskyřice a oleje, který neobsahuje kyseliny, a nechte nářadí několik vteřin běžet.
Údržbu nářadí je nutné provést alespoň jedenkrát za rok.
URČENÉ POUŽITÍ
Uživatel nebo zaměstnavatel uživatele je povinen vyhodnocovat způsob použití nářadí i možné důsledky vyplývající z konkrétního způsobu použití nářadí.
Nářadí nikdy nepoužívejte jiným způsobem, než jak je pro něj specifikováno a jak je vysvětleno v tomto návodu.
Na škody vzniklé v důsledku nedodržení pokynů v tomto návodu nebo škody způsobené nesprávným použitím nebo nesprávnými opravami se záruka nevztahuje a my za ně neneseme žádnou odpovědnost. Vyhrazujeme si právo provést technická zlepšení bez předchozího upozornění.
Tento pneumatický nástroj je navržen pro použití se záložním kotoučem a vhodným brusným prostředkem pro broušení kovů, dřeva, kamene, plastů a dalších materiálů.
Tento nástroj je navržen pro použití pouze s brusným kotoučem za účelem odstranění vrstvy materiálu z kovu, dřeva, kamene, plastu a obdobných materiálů. NIKDY NEPOUŽÍVEJTE ve vodě nebo na azbestové či olověné nátěry.
ŘEŠENÍ PROBLÉMŮ
V prípadě, že zaznamenáte neobvyklé zvuky, nebo pokud zjistíte výpadek výkonu, nářadí okamžitě vypněte. Zkontrolujte jak pneumatické nářadí, tak i systém dodávky stlačeného vzduchu.
ŘEŠENÍ PROBLÉMŮ
V případě, že zaznamenáte neobvyklé zvuky, nebo pokud zjistíte výpadek výkonu, nářadí okamžitě vypněte. Zkontrolujte jak pneumatické nářadí, tak i systém dodávky stlačeného vzduchu.
Pneumatické nářadí
- mazání je nedostatečné;
- opotřebené nářadí/příslušenství, nevhodné pro dané použití nebo je pokažené.
Systém dodávky stlačeného vzduchu
- tlak vzduchu kompresoru je nedostatečný;
- regulátor tlaku není nastaven na správnou úroveň tlaku, vhodnou pro nářadí, s kterým se pracuje;
- v hadici nebo ve spojovacím prvku je netěsnost (použijte teflonovou pásku nebo těsnicí pastu);
- v pneumatickém systému jsou netěsnosti;
- filtr nebo maznice jsou zanesené;
- hadice je zmáčknutá, propíchnutá nebo příliš dlouhá (ztráta tlaku).
LIKVIDACE
OLEJ Z VÝFUKU MUSÍ BÝT ZLIKVIDOVÁN TAK, ABY NEDOŠLO KE ZNEČIŠTĚNÍ PROSTŘEDÍ a v souladu s příslušnými zákonnými předpisy.
Záruka poskytovaná výrobcem se nevztahuje na poškození vzniklá v důsledku běžného opotřebení, přetížení, nebo manipulace či použití, které není pro toto nářadí vhodné. Aby záruka platila, nářadí vrácené prodejci nesmí být rozebrané.
Záruka pokrývá výměnu dílů a práci s tímto spojenou po dobu 12 měsíců od data nákupu (vyžaduje se doklad o nákupu, například faktura nebo pokladní stvrzenka).
Veškeré závady se řeší výměnou nářadí nebo jeho opravou.
Pneumatická excentrická brúska
Obr. 1
Vždy držte náradie pevne oboma rukami.
Vždy bud'te pripravení zvládnut' obvyklé/neobvyklé pohyby/sily vyvolané náradím.
Udržiavajte telesnú rovnováhu – postavte sa spolahlivo a bezpečne.
Aby ste zabránili tvorbe hrdze a minimalizovali opotrebovanie, po každom použití vyčistite a namažte náradie.
