G-225 - Bruska Abac - Bezplatný návod k obsluze

Typ výrobku	Pneumatická orbitální bruska
Otáčky naprázdno	10 500 ot/min
Napájení	Stlačený vzduch (doporučený tlak 6,2 baru)
Rozměry (D x Š x V)	Přibližně 200 x 120 x 120 mm
Hmotnost	Přibližně 1,2 kg
Brusný talíř	Vyměnitelný, standardní průměr
Odvod prachu	Otvory v talíři, připojení k vysavači nebo integrovaný sáček
Nastavení rychlosti	Otočný regulátor na rukojeti
Zamýšlené použití	Broušení kovů, dřeva, kamene, plastů a podobných materiálů
Pravidelná údržba	Mazání před použitím, čištění filtru, vypouštění kompresoru
Skladování	Na suchém místě, po vyčištění a namazání
Bezpečnost	Používejte rukavice, brýle, používejte v dobře větraném prostředí, nepoužívejte ve výbušné atmosféře
Opravitelnost	Opravy svěřte kvalifikovanému personálu; záruka 12 měsíců
Záruka	12 měsíců od data nákupu po předložení faktury

Často kladené otázky - G-225 Abac

Jak namazat brusku před použitím?

Nakapejte několik kapek pneumatického oleje do vstupu vzduchu před připojením. Nechte nástroj několik sekund běžet, aby se olej rozprostřel.

Jaký tlak vzduchu je doporučen pro Abac G-225?

Doporučený tlak je přibližně 6,2 baru. Použijte regulátor, abyste předešli nadměrnému tlaku, který by mohl nástroj poškodit.

Jak zlepšit odsávání prachu?

Ujistěte se, že otvory v brusném talíři nejsou ucpané. Hadici odsávání můžete připojit k centrálnímu vysavači nebo použít přiložený prachový sáček.

Kdy je třeba vyměnit brusný talíř?

Vyměňte talíř, jakmile je opotřebovaný nebo poškozený. Opotřebovaný talíř vyžaduje nadměrný tlak a může se roztrhnout, což je nebezpečné.

Bruska vydává abnormální hluk, co dělat?

Okamžitě zastavte nástroj. Možné příčiny: nedostatečné mazání, opotřebované příslušenství, příliš nízký tlak vzduchu nebo únik v okruhu. Zkontrolujte každý bod.

Jak nastavit rychlost vibrací?

Otočte páčkou (D) umístěnou na rukojeti a upravte rychlost. Zvyšte nebo snižte podle broušeného materiálu.

Můžu použít brusku na barvy s obsahem olova?

Ne, nástroj není určen pro barvy na bázi olova nebo azbestu. Použití s těmito materiály je z bezpečnostních důvodů zakázáno.

Jak udržovat nástroj po každém použití?

Odpojte přívod vzduchu, očistěte nástroj suchým hadříkem, namažte vstup vzduchu několika kapkami oleje a uložte na suché místo.

Co dělat, když nástroj ztrácí výkon?

Zkontrolujte tlak kompresoru, stav vzduchového filtru, úniky na spojkách a mazání. Pokud problém přetrvává, nechte nástroj opravit odborníkem.

Je záruka platná v případě rozebrání?

Ne, záruka zaniká, pokud je nástroj rozebrán nebo upraven. V případě poruchy jej zašlete svému prodejci spolu s nákupní fakturou.

NÁVOD K OBSLUZE G-225 Abac

CZ Ruční orbitální bruska - Návod

SK Pneumatická excentrická brúska - Návod

• Vzhledem k tomu, že tento návod odkazuje na mezinárodní normy, doporučujeme, abyste si před zahájením jakékoli práce obstarali informace o místních bezpečnostních předpisech a zajistili, aby byly dodržovány.
• Stlačený vzduch je potenciálně výkonným zdrojem energie, także když používáte kompresor nebo sadu příslušenství, pracujte s velkou opatrností.
• Použití stlačeného vzduchu vyžaduje znalost a dodržování všech platných předpisů.
• Nedovolte použití nářadí neodborným personálem. Držte děti a zvířata mimo pracovní prostor.
• Zaujměte stabilní polohu, abyste nářadí pevně uchopili a správně použili.
• Náhodné a neočekávané pohyby nářadí mohou představovat vážné nebezpečí.
• Nepoužívejte nářadí v prostorách s potenciálně výbušnou atmosférou ani v místech, kde jsou usazeniny prachu, plynové vedení nebo elektrické vedení.
• Nářadí používejte jedině v dostatečně větraném prostředí.
• Zvláštní pozornost věnujte zpracovávaným materiálům, které jsou vysoce hořlavé nebo potenciálně výbušné.
• Mějte na paměti, že nedobrá konzistence obráběného kusu nebo šp atná kvalita používaného příslušenství může způsobit vznik nebezpečných odletujících třísek nebo úlomků.
• Dávejte pozor na případné jiskry a obráběcí strusku.
• Nářadí s rotujícími díly a jejich příslušenství může být zachytit a zkroutit pogumované i kovem vyztužené rukavice. Proto budťe nanejvýš opatrní, když je používáte.

OBECNÉ BEZPEČNOSTNÍ PŘEDPISY

• Nepoužívejte nářadí bez požadovaných bezpečnostních prvků.
• Při prěnášení nikdy nedržte nářadí za hadici se stlačeným vzduchem.
• Nedovolujte, aby se k pracovišti přiblížili jiní lidé.
• Nemířte proudem vzduchu ani nářadím ani na sebe, ani na jinou osobu.
• Vždy se vyvarujte přímého kontaktu s nářadím bezprostředně po jeho použití, protože jeho povrch může být velmi horký.
• Během provozu se nedotýkejte pohyblivých částí nářadí.
• Neotevírejte ani nijak neupravujte nářadí ani jeho příslušenství. Veškeré opravy smí provádět pouze vyškolený personál.

CO DĚLAT

• Před instalací, použitím, opravou, údržbou nebo změnou příslušenství tohoto nářadí si nejdříve prostudujte tento návod tak, abyste rozuměli jeho obsahu.
• Nářadí smí instalovat, nastavovat nebo používat pouze kvalifikovaní a vyškolení pracovníci.
• Stlačený vzduch připojujte jen tehdy, když je nářadí vypnuté.
• Pro optimální výkon nářadí je potřeba zajistit vhodnou velikost hadice a připojovacích dílů.
• Před zapnutím nejdříve zkontrolujte připojení. Zajistěte, aby hadice se stlačeným vzduchem nebyla poškozená.
• Pred připojením hadice k nářadí zkontrolujte, že hadice a rychlospojka jsou čisté. Dělá se to tak, že necháte

CZ

vzduch volně protékat hadicí a rychlospojkou.

- Vyberte, popř. vyměňte příslušné příslušenství podle pokynů uvedených v tomto návodu, abyste předešli zbytečnému hluku.

- Používejte příslušenství, které je vhodné pro nářadí i pro zamýšlený účel, a řádně je k sobě připojte. Zkontrolujte, zda je spojení provedeno v souladu s pokyny v návodu a že příslušenství je nainstalované správně.

- Před každým použitím zkontrolujte stav opotrebení nářadí i příslušenství. Pokud je třeba, proved'te potřebnou výměnu.

• V případě výměny nářadí či nástroje, pří údržbě a po ukončení práce odpojte přípojku stlačeného vzduchu.

- Nářadí odpojujte jen tehdy, když hadice není pod tlakem, aby se zamezilo jejímu nekontrolovanému pohybu.

- Udržujte na pracovišti pořádek a čistotu.

- Před položením na zem se ujistěte, že se nářadí zcela zastavilo.

- Pneumatické nářadí se musí udržovat v čistotě a musí se ukládat na suchém místě.

- Vždy se ujistěte, že místo, kde se nářadí má použít, je stabilní.

- Obrobek upevněte svěrkou nebo upevňovacím přípravkem.

- Nářadí používejte zásadně v souladu s jeho určeným použitím. Výrobce se zříká jakékoli odpovědnosti za škody vzniklé nedodržením bezpečnostních předpisů nebo chybným použitím nářadí.

- Používejte jedině příslušenství, které je pro dané nářadí vhodné.

- Kvalita stlačeného vzduchu musí být dobrá, což znamená, že vzduch musí být čistý a suchý; toto se dá nejlépe zajistit vzduchovým filtrem. Doporučujeme používat kompletní jednotku FRL, tj. filtr, regulátor a maznici. Maznice musí být nastavená na přibližně 3 až 6 kapek za minutu. Vzduchová hadice mezi maznicí a nářadím by neměla být delší než 6 až 8 metrů.

- Pneumatické nářadí jsou zdrojem vibrací. Dlouhodobé používání tohoto druhu nářadí a nesprávné držení těla mohou způsobit poškození rukou, prstů a loktů. Jakmile pocítíte jakoukoli bolest, pokud budete mít pocit brnění nebo jiný problém, okamžitě zastavte práci. Pokud problém přetrvává, vyhledejte lékařskou pomoc, teprve potom se k práci vraťte.

UWAGA:

Ruční orbitální bruska

Před připojením příslušenství zkontrolujte, že kompresor je vypnutý.

PŘÍSLUŠENSTVÍ

Používejte jedině příslušenství a spotřební materiály, které jsou určeny pro použití s tímto nářadím.

Vyberte nejlépe dostupné příslušenství / spotřební materiály, které se vkládají/montují, podle nejnižšího možného hluku a vibrací. V případě, že bude zjištěna zvýšená hladina hluku nebo vibrací, provedte jejich výměnu.

Ujistěte se, že vložený/namontovaný nástroj/príslušenství pevně drží v držáku, a zkontrolujte, že držák je v dobrém stavu. Nikdy nepoužívejte nástroj bez držáku, protože by mohlo dojít k jeho vymrštění rychlostí vystřelené kulky.

Používejte pouze nové brusné kotouče, neboť na opotřebené je třeba vyvíjet nadměrný tlak a mohou se rozlomit.

VÝSTRAŽNÉ UPOZORNĚNÍ: Používejte pouze takové příslušenství, které je vhodné pro práci při otáčkách 10 500 ot/min.

Nikdy neochlazujte horký nástroj/příslušenství, protože by to mohlo ovlivnit tvrdost, a v důsledku tohoto potom vznik nebezpečné situace.

Použijte vložené/namontované příslušenství/nástroj v souladu se specifikacemi výrobce.

POUŽÍVÁNÍ PNEUMATICKÉHO NÁŘADÍ

NEPOUŽÍVEJTE nástroj volně, musí být vždy v kontaktu s pracovní plochou. Jinak může dojít k poškození držáku, válce nebo tělesa, což může mít za následek úraz obsluhy. Znamenalo by to také zánik platnosti záruky.

Pokud se sekáč z držáku během použití uvolní, nástroj okamžitě zastavte a sekáč znovu nasad'te.

Než začnete nářadí používat, je nutné se dobře obeznámit s pracovištěm a jeho okolím.

Vždy dodržujte bezpečnostní předpisy platné na pracovišti, kde pracujete.

Nářadí vždy držte pevně oběma rukama.

Když je nářadí v provozu, obsluha může být vystavena různým nebezpečím, jako je například přitisknutí, náraz, teplo, vibrace, pořezání, odřeniny atd.: Noste vhodné rukavice.

Každá osoba, která manipuluje s nářadím, musí být schopna zvládnout jeho velikost, hmotnost a výkon.

Za všech okolností je nutné být připraven na normální/abnormální pohyby/sily generované nářadím.

Udržujte tělo v rovnováze, na nohou je potřeba stát bezpečně a pevně.

V případě přerušení dodávky vzduchu uvolněte páku/spouštěč.

Když pracujete s elektrickým nářadím, můžete pocítit nepohodlí v rukou, pažích, ramenou, krku a dalších částech těla. Jestliže se u vás vyskytnou příznaky, jako je například přetrvávající nebo opakující se nepohodlí, bolest, pulzující bolest, bodavá bolest, pocit brnění, znecitlivění, pocit pálení nebo ztuhlost: Tyto varovné příznaky neignorujte. Přestaňte nářadí používat, informujte o těchto příznacích zaměstnavatele

POUŽITÍ RUČNÍ ORBITÁLNÍ BRUSKY

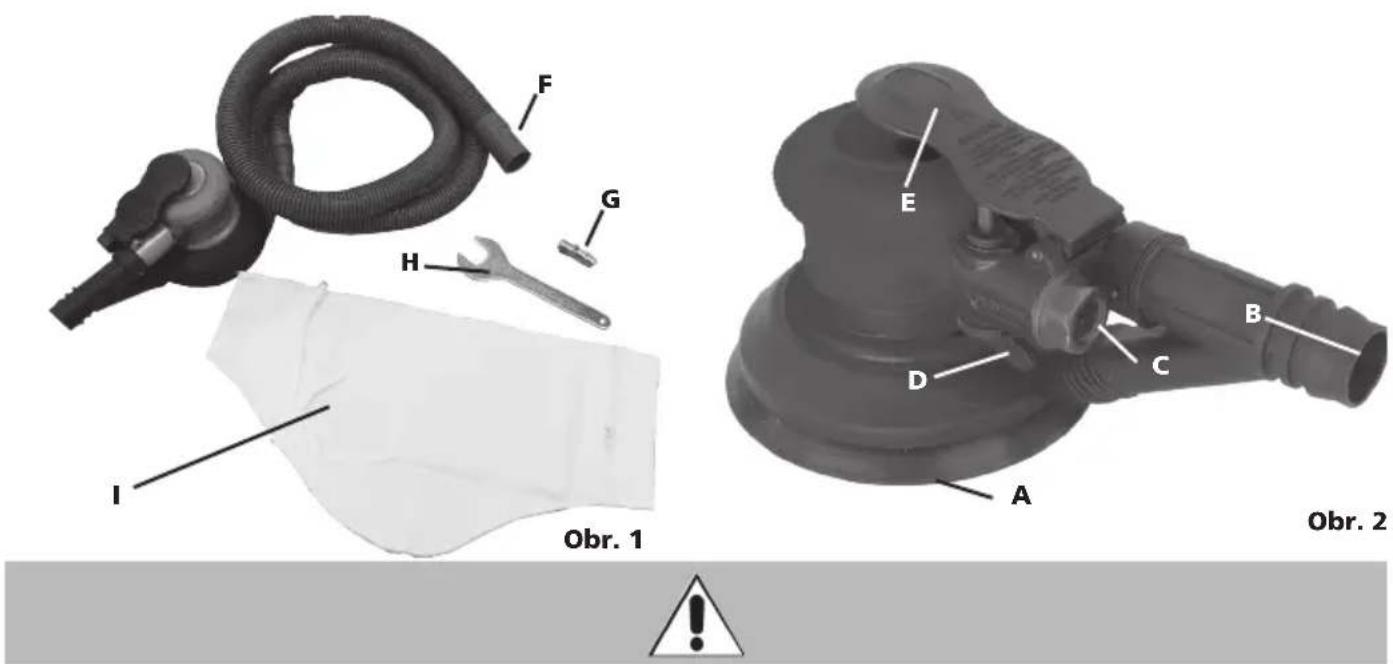

Než pneumatické nářadí zapnete, kápněte několik kapek oleje do otvoru přívodu vzduchu (C) pneumatického nářadí.

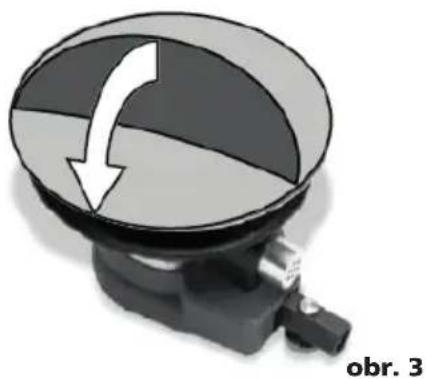

Podle potřeby zvolte správný brusný kotouč a připevněte ho k desce (obr. 3).

Připojte hadici (F) k (B) a prachový sáček (I) k hadici (F).

Připojte přívodní hadici vzduchu ke vstupu (C) a v případě potřeby sestavte připojení (G) pomocí otevřeného klíče (H).

Pro uvedení do provozu stiskněte spouštěč (E). Pro nastavení rychlosti vibrací otáčejte pákou (D).

Nástroj začne vibrovat a část prachu se skrze otvory v brusných kotoučich nasaje dovnitř a následně odvede do prachového sáčku. Pokud účinnost odstraňování prachu klesne, zkontrolujte, zda nedošlo k zanesení otvorů materiálem.

Hadici (F) Ize připojit rovněž k centrálnímu vakuovému systému.

Během údržby nářadí musí být přívod dodávky vzduchu odpojený.

Pravidelně vyčistěte a osušte filtr v systému dodávky vzduchu i otvor přívodu vzduchu do pneumatického nářadí.

Promažte rychlospojku, abyste zamezili zadření.

Každý den vypouštějte kondenzát ze vzduchového filtru a z kompresoru.

Abyste zamezili vzniku koroze a minimalizovali opotřebení, je nutné čistit a mazat nářadí pokaždé, když jej přestanete používat.

Pravidelně kontrolujte, zda nedošlo k uvolnění šroubů nebo dílů.

V případě, že dojde k výpadku výkonu: nechte nářadí opravit.

Nastavování a opravy nářadí mohou provádět jedině řádně kvalifikovaní a vyškolení technici.

V případě, že nářadí je vybaveno tlumičem, kontrolujte, že tlumič funguje správně. Poškozený tlumič je nutné vyměnit za nový.

Nářadí je nutné pravidelně udržovat, aby emise hluku a výskyt vibrací byly co nejmenší.

Pokud nářadí nebude delší dobu v provozu, je potřeba ho naolejovat. Do přívodu vzduchu kápněte několik kapek pryskyřice a oleje, který neobsahuje kyseliny, a nechte nářadí několik vteřin běžet.

Údržbu nářadí je nutné provést alespoň jedenkrát za rok.

URČENÉ POUŽITÍ

Uživatel nebo zaměstnavatel uživatele je povinen vyhodnocovat způsob použití nářadí i možné důsledky vyplývající z konkrétního způsobu použití nářadí.

Nářadí nikdy nepoužívejte jiným způsobem, než jak je pro něj specifikováno a jak je vysvětleno v tomto návodu.

Na škody vzniklé v důsledku nedodržení pokynů v tomto návodu nebo škody způsobené nesprávným použitím nebo nesprávnými opravami se záruka nevztahuje a my za ně neneseme žádnou odpovědnost. Vyhrazujeme si právo provést technická zlepšení bez předchozího upozornění.

Tento pneumatický nástroj je navržen pro použití se záložním kotoučem a vhodným brusným prostředkem pro broušení kovů, dřeva, kamene, plastů a dalších materiálů.

Tento nástroj je navržen pro použití pouze s brusným kotoučem za účelem odstranění vrstvy materiálu z kovu, dřeva, kamene, plastu a obdobných materiálů. NIKDY NEPOUŽÍVEJTE ve vodě nebo na azbestové či olověné nátěry.

ŘEŠENÍ PROBLÉMŮ

V případě, že zaznamenáte neobvyklé zvuky, nebo pokud zjistíte výpadek výkonu, nářadí okamžitě vypněte. Zkontrolujte jak pneumatické nářadí, tak i systém dodávky stlačeného vzduchu.

Pneumatické nářadí

• mazání je nedostatečné;
• opotřebené nářadí/příslušenství, nevhodné pro dané použití nebo je pokažené.

Systém dodávky stlačeného vzduchu

• tlak vzduchu kompresoru je nedostatečný;
• regulátor tlaku není nastaven na správnou úroveň tlaku, vhodnou pro nářadí, s kterým se pracuje;
• v hadici nebo ve spojovacím prvku je netěsnost (použijte teflonovou pásku nebo těsnicí pastu);
• v pneumatickém systému jsou netěsnosti;
• filtr nebo maznice jsou zanesené;
• hadice je zmáčknutá, propíchnutá nebo příliš dlouhá (ztráta tlaku).

LIKVIDACE

Odpadní olej, prach a sáčky JE TŘEBA ZLIKVIDOVAT odpovědně k životnímu prostředí a v souladu s příslušnými právními předpisy.

Záruka poskytovaná výrobcem se nevztahuje na poškození vzniklá v důsledku běžného opotřebení, přetížení, nebo manipulace či použití, které není pro toto nářadí vhodné. Aby záruka platila, nářadí vrácené prodejci nesmí být rozebrané.

Záruka pokrývá výměnu dílů a práci s tímto spojenou po dobu 12 měsíců od data nákupu (vyžaduje se doklad o nákupu, například faktura nebo pokladní stvrzenka).

Veškeré závady se řeší výměnou nářadí nebo jeho opravou.

Pneumatická excentrická brúska

Vždy držte náradie pevne oboma rukami.

Vždy bud'te pripravení zvládnut obvyklé/neobvyklé pohyby/sily vyvolané náradím.

Udržiavajte telesnú rovnováhu – postavte sa spolahlivo a bezpečne.

Aby ste zabránili tvorbe hrdze a minimalizovali opotrebovanie, po každom použití vyčistite a namažte náradie.
