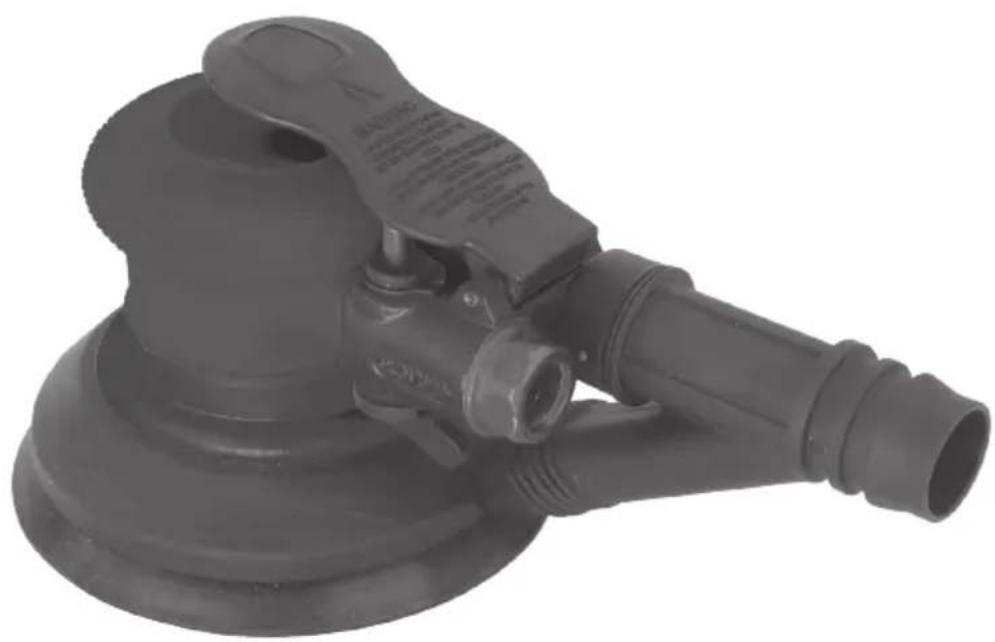

G-225 - шлайфмашина Abac - Безплатно ръководство за потребителя

Type de produit	Пневматична орбитална шлайфмашина
Vitesse à vide	10 500 об/мин
Alimentation	Сгъстен въздух (препоръчително налягане 6,2 bar)
Dimensions (L x l x H)	Приблизително 200 x 120 x 120 мм
Poids	Приблизително 1,2 кг
Plateau de ponçage	Сменяем, стандартен диаметър
Extraction de poussière	Чрез отвори в подложката, връзка за прахосмукачка или вградена торба
Réglage de vitesse	Ротационен регулатор на дръжката
Utilisation prévue	Шлайфане на метали, дърво, камък, пластмаси и подобни материали
Entretien régulier	Смазване преди употреба, почистване на филтър, източване на компресора
Stockage	На сухо място, след почистване и смазване
Sécurité	Носете ръкавици, очила, използвайте в проветриво помещение, не използвайте в експлозивна атмосфера
Réparabilité	Ремонтът да се извършва само от квалифициран персонал; гаранция 12 месеца
Garantie	12 месеца от датата на покупка при представяне на фактура

Често задавани въпроси - G-225 Abac

Как да смажете шлайфмашината преди употреба?

Накапете няколко капки пневматично масло във входа за въздух преди свързване. Завъртете инструмента за няколко секунди, за да разпределите маслото.

Какво налягане на въздуха се препоръчва за Abac G-225?

Препоръчителното налягане е около 6,2 bar. Използвайте регулатор, за да избегнете прекомерно налягане, което може да повреди инструмента.

Как да подобрите засмукването на прах?

Уверете се, че отворите на шлайф-подложката не са запушени. Можете да свържете маркуча за прах към централна прахосмукачка или да използвате предоставената торба за прах.

Кога трябва да се смени шлайф-подложката?

Сменете подложката веднага щом е износена или повредена. Износената подложка изисква прекомерно налягане и може да се счупи, което е опасно.

Шлайфмашината издава необичаен шум, какво да правя?

Спрете инструмента веднага. Възможни причини: недостатъчно смазване, износен аксесоар, твърде ниско налягане на въздуха или теч в системата. Проверете всяка от тях.

Как да регулирате скоростта на вибрация?

Завъртете лоста (D) на дръжката, за да настроите скоростта. Увеличете или намалете в зависимост от материала за шлайфане.

Мога ли да използвам шлайфмашината върху боя с олово?

Не, инструментът не е проектиран за бои на основата на олово или азбест. Използването с тези материали е забранено от съображения за безопасност.

Как да поддържам инструмента след всяка употреба?

Изключете захранването с въздух, почистете инструмента със суха кърпа, смажете входа за въздух с няколко капки масло и го съхранявайте на сухо място.

Какво да направя, ако инструментът загуби мощност?

Проверете налягането на компресора, състоянието на въздушния филтър, течовете по връзките и смазването. Ако проблемът продължава, дайте инструмента за ремонт на професионалист.

Важи ли гаранцията при разглобяване?

Не, гаранцията се анулира, ако инструментът е разглобен или модифициран. В случай на повреда, върнете го на вашия дилър заедно с фактурата за покупка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ G-225 Abac

BRG Ръчен ексцентършлайф - Инструкции

SRB Ručna orbitalna brusilica - Uputstva

2809900067

04/2021

A5

FR	NOTICE D'UTILISATION ET D'ENTRETIEN 68
EN	USE AND MAINTENANCE MANUAL 71
IT	MANUALE D'USO E MANUTENZIONE 74
DE	BEDIENUNGS- UND WARTUNGSANLEITUNG 77
ES	MANUAL DE USO Y MANTENIMIENTO 80
PT	MANUAL DE USO E MANUTENÇÃO 83
GR	ОДНГИЕЗ ХРНЕНЗ КАЙ ЗYNTHРНЕНЗ	86
TR	KULLANIM VE BAKIM KILAVUZU 89
NL	GEBRUIKS- EN ONDERHOUDSHANDLEIDING 92
DK	BRUGS- OG VEDLIGEHOLDELSESVEJLEDNING 95
NO	HÄNDBOK FOR BRUK OG VEDLIKEHOLD 98
SE	HANDBOK FÖR DRIFT OCH UNDERHÅLL 101
FI	KÄYTTÖ- JA HUOLTO-OHJEKIRJA 104
CZ	NÁVOD K POUŽITÍ A ÚDRŽBĚ 107
PL	INSTRUKCJA OBSŁUGI I KONSERWACJI	110
SI	NAVODILA ZA UPORABO IN VZDRŽEVANJE	113
SK	NÁVOD NA POUŽITIE A ÚDRŽBU	116
LT	EKSPLOATAVIMO IR PRIEŽIŪROS VADOVAS	119
BE	ИНСТРУКЦЫЯ ВЫКАРЫСТАННЯ І ТЭХАБСЛУГОЎВАННЯ	122
RU	ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ОБСЛУЖИВАНИЮ	125
HU	HASZNÁLATI ÉS KARBANTARTÁSI KÉZIKÖNYV	128
RO	MANUAL DE UTILIZARE ŠI ÎNTRETINERE	131
HR	PRIRUČNIK ZA UPORABU I ODRŽAVANJE	134
LV	LIETOŠANAS UN TEHNISKĀS APKOPES ROKASGRĀMATA	137
EE	KASUTUSJUHEND JA HOOLDUS	140
BRG	РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ И ПОДДРЪЖКА	143
SRB	PRIRUČNIK ZA KORIŠĆENJE I ODRŽAVANJE 146

• В настоящото ръководство се цитират международни стандарти; препоръчваме предварително да се информирате за местните правила за безопасност и да осигурите тяхното спазване.
• Сгъстеният въздух може да представлява мощен източник на енергия, поради което с компресора и комплекта принадлежности трябва да се работи изключително внимателно.
  • За работа със сгъстен въздух е необходимо да се познават и спазват действащите нормативни документи.
• Не позволявайте на неопитни лица да използват оборудването, ако не са под надзор. Не допускайте деца и животни на мястото на работа.
• За правилна работа заемете стабилна стойка и дръжте здраво инструмента.
• Случайните и неочаквани движения на инструмента може да са много опасни.
• Не използвайте инструментите в помещения с потенциално взривоопасна атмосфера, с голямо количество натрупан прах, с тръбопроводи за газ или с електрически кабелопроводи.
• Използвайте инструмента само на места с добро проветряване.
  • По-специално внимавайте при обработване на материали, които са леснозапалими и за риска от експлозия.
• Не забравяйте, че поради структурата на обработвания материал или лошото качество на използваните приспособления е възможно опасни стружки и фрагменти да се носят бързо от въздушния поток.
• Внимавайте за евентуални искри и шлака от процеса на обработване.
• Инструменти с въртящи се части и принадлежностите към тях може да захванат и усучат гумени или армирани с метал ръкавици. Поради това внимавайте много, когато ги използвате.

ОБЩИ ПРАВИЛА ЗА БЕЗОПАСНОСТ

• Не използвайте оборудването без необходимите индивидуални предпазни средства.
  • В никакъв случай не дръжте инструмента за маркуча за сгъстен въздух, когато го пренасяте.
• Не допускайте други хора близо до мястото на работа.
• Не насочвайте въздушната струя или инструмента към себе си или към други хора.
  • В никакъв случай не се допирайте до работния орган на инструмента веднага след работа — той може да е много горещ.
• Не докосвайте движещите се части на инструмента по време на работа.
• Не разглобявайте и не модифицирайте по какъвто и да е начин инструмента или принадлежностите към него. Ремонтни дейности трябва да се изпълняват само от обучени лица.

КАКВО ТРЯБВА ДА ПРАВИТЕ

• Необходимо е да прочетете и усвоите съдържанието на настоящото ръководство преди да инсталирате, използвате, ремонтирате, обслужвате и сменяте принадлежности на инструмента.
• Инсталирането, регулирането и работата с инструмента трябва да се извършват само от квалифицирани и обучени лица.
• Свързването към източника на сгъстен въздух извършвайте само при изключено оборудване.
• За оптимална работа на инструмента размерите на маркуча и съединителите трябва да отговарят на предписаните.
  • Преди да включите инструмента проверете връзката и се убедете, че маркучът за сгъстен въздух не е

повреден.

• Преди да свържете маркуча към инструмента проверете дали маркучът и съединителят са чисти. За целта изпуснете въздух през маркуча и съединителя.
• При избор и смяна на принадлежности спазвайте инструкциите в ръководството, за да предотвратите ненужния шум.
• Използвайте принадлежности, които са подходящи за извършваната работа и съответстват на инструмента; свързвайте ги правилно. Използвайте ги съгласно указанията и следете да са правилно инсталирани.
• Преди всяко започване на работа проверявайте износването на инструментите и принадлежностите. При необходимост ги сменяйте.
• При смяна на инструмент, по време на техническо обслужване и при приключване на работа разединявайте връзката към източника на сгъстен въздух.
• Разединяването на инструмента извършвайте само когато маркучът не е под налягане, за да предотвратите неконтролирано задвижване.
• Поддържайте ред на работното място.
• Изчакайте инструментът да спре напълно преди да го оставите на земята
• Съхранявайте пневматичния инструмент в чисто състояние и на сухо място
• Винаги проверявайте дали работната станция е стабилна.
• Дръжте обработвания материал неподвижен (използвайте клещи или приспособление за закрепване).
• Използвайте инструмента само по предназначение. Производителят не носи отговорност за щети, възникнали в резултат от нарушаване на правилата за безопасност или неправилно използване.
• Използвайте само принадлежности, които са подходящи за инструмента.
• Качеството на сгъстения въздух трябва да е добро; това означава да е чист и сух и се осигурява най-добре с подходящ филтър. Препоръчваме да се използва комплект за филтриране, регулиране на налягането и омасляване на въздуха. Омасляващото устройство трябва да се регулира на приблизително 3 до 6 капки в минута. Дължината на маркуча между омасляващото устройство и инструмента в никакъв случай не трябва да превишава 6 до 8 метра.
• Пневматичните инструментигенерират вибрации. При продължителна работа или неправилно работно положение вибрациите може да причинят травми по дланите, пръстите и лактите. Незабавно спрете да използвате инструмента, ако почувствате болка, изтръпване или друго неразположение. Ако проблемът не изчезне, посъветвайте се с лекар преди да възобновите работа.

OPREZ:

Ръчен ексцентършлайф

Преди инсталиране на принадлежности се убедете, че компресорът е изключен.

ПРИНАДЛЕЖНОСТИ

Използвайте само принадлежности, предназначени за работа с този инструмент.

Изберете най-добрите инсталирани/зареждани принадлежности/консумативи за осигуряване на най-ниското възможно ниво на шума и вибрациите. Сменяйте ги при увеличаване на нивото на шума и/или вибрациите.

Следете поставеният/инсталираният инструмент или принадлежност да е добре закрепен в държача и самият държач да е в работоспособно състояние. Никога не използвайте инструмента без мрежата на изходния отвор, тъй като е възможно да се изхвърлят твърди частици с висока скорост.

Използвайте само нови подложки за шлайфане, тъй като износените изискват прилагане на прекомерен натиск и могат да се счупят.

ПРЕДУПРЕЖДЕНИЕ: използвайте само аксесоари, подходящи за работа при 10 500 об/мин

Никога не охлаждайте принудително горещите инструменти и принадлежности — това може да промени тяхната твърдост и да стане причина за възникване на опасни ситуации.

Използвайте инсталираните принадлежности и инструменти съгласно указанията на производителя.

НЕ използвайте инструмента свободно, той винаги трябва да е в контакт с работната повърхност. В противен случай държачът, цилиндърът или корпусът може да се повредят и да причинят травми на оператора; подобно действие обезсилва гаранцията.

Ако длето се освободи от държача при употреба, спрете веднага инструмента и вкарайте длетото.

Преди да започнете да използвате инструмента е необходимо да се запознаете с работното място и околностите му.

Винаги спазвайте правилата за безопасност, действащи за площадката, където работите.

Винаги дръжте инструмента здраво с две ръце.

По време на работа с инструмента операторът може да е изложен на риск от премазване, удари, топлина, вибрации, порязване, ожулване и др.: Носете подходящи ръкавици.

Лицата, които работят с инструмента трябва да са в състояние да се справят с размерите, теглото и мощността му.

Бъдете в готовност за справяне с всякакви нормални и аномални движения и сили, генерирани от инструмента.

Поддържайте стабилна стойка на тялото, стъпвайте само на безопасни и надеждни места.

При прекъсване на захранването със сгъстен въздух отпуснете лоста/спусъка.

При използване на мощни инструменти може да усетите дискомфорт в дланите, ръцете, рамената, врата и други части на тялото.

Ако забележите симптоми като постоянен или повтарящ се дискомфорт, болки, пулсиране, дразнене, изтръпване, нечувствителност, парене или скованост: Не пренебрегвайте тези предупреждения. Спрете да работите с инструмента, уведомете работодателя си и се консултирайте с квалифицирано медицинско лице.

ИЗПОЛЗВАНЕ НА РЪЧНИЯ ЕКСЦЕНТЪРШЛАЙФ

Преди работа с оборудването, поставете няколко капки масло в отвора на входа за въздух (С) на пневматичния инструмент.

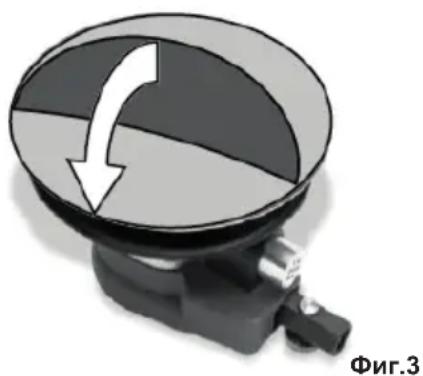

Изберете правилната подложка за шлайфане според нужното и я монтирайте върху плочата (фиг.3).

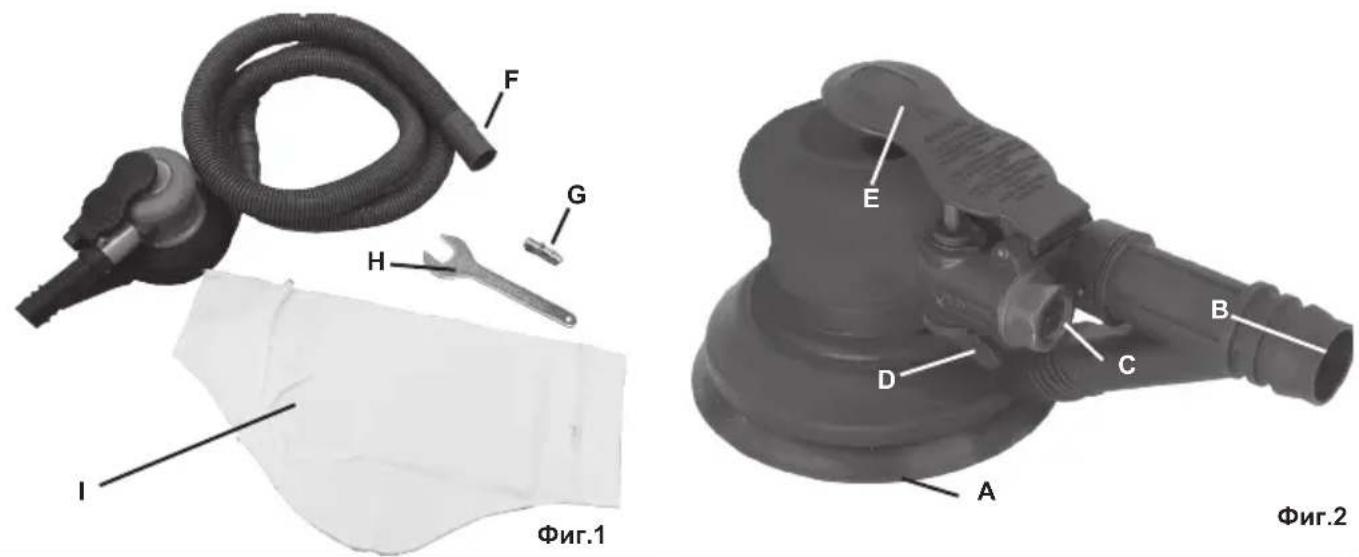

Свържете маркуча (F) към (B) и торбата за прах (I) към маркуча(F).

Свържете маркуча за захранване с въздух към входа (C), сглобете свързването (G) посредсвом гаечен ключ (H), ако е нужно.

Натиснете спусъка (E) за работа. Завъртете лоста (D) за настройка на оборотите на вибриране.

Инструментът започва да вибрира и част от прахта ще се засмуче вътре през отворите на подложката за шлайфане и ще се премести в торбичката за прах. Ако ефективността на отделяне на прах намалее, проверете дали отворите не са задръстени с материал.

Маркучът (F) може също да се свърже към централна система за прахоизсмукване.

Изключвайте захранването със сгъстен въздух преди техническо обслужване на инструмента.

Редовно почиствайте и изсушавайте филтъра на системата и във входния отвор на пневматичния инструмент.

Смазвайте съединителите на системата, за да предотвратите заяждане.

Ежедневно източвайте кондензата от въздушния филтър и от компресора.

За да предпазите инструмента от ръждясване и да забавите доколкото е възможно износването, почиствайте и смазвайте инструмента след всяко използване.

Периодично проверявайте инструмента за разхлабени болтове, винтове или части.

При понижаване на мощността: осигурете ремонт на инструмента.

Регулирането и ремонтът на инструмента трябва да се извършват само от обучени и квалифицирани механици.

Ако инструментът е оборудван с шумозаглушител, проверявайте дали той работи добре; сменяйте шумозаглушителя, ако е повреден.

Инструментът трябва да преминава редовно необходимото техническо обслужване, за да се поддържа минимално ниво на шумовите емисии и вибрациите.

Ако възнамерявате продължително да не използвате инструмента, трябва да го смажете. Поставете няколко капки колофон и несъдържащо киселина масло в отвора за подаване на въздух и оставете инструмента да поработи на празен ход няколко секунди.

Техническото обслужване на инструмента изпълнявайте не по-рядко от веднъж на година.

ПРЕДНАЗНАЧЕНИЕ

Потребителят или неговият работодател трябва да преценява дали всяко използване на инструмента е по предназначение.

Не използвайте инструмента с друга цел, освен тази за която е предназначен и работете с него само по начина, описан в настоящото ръководство.

Щети, възникнали в резултат от неспазване на настоящото ръководство или поради неправилно използване или ремонт не се покриват от гаранцията и ние не носим отговорност за тях. Запазваме си правото без предизвестие да извършваме технически подобрения.

Този пневматичен инструмент е замислен за употреба с резервна подложка и подходящ абразив за шлайфане на метал, дърво, камък, пластмаса и други материали.

Този инструмент е предназначен да се използва само с подложка за шлайфане за отстраняване на слой материал от метал, дърво, камък, пластмаса и подобни материали. НИКОГА ДА НЕ СЕ ИЗПОЛЗВА във вода или с азбест или оловни бои.

ВЪЗМОЖНИ НЕИЗПРАВНОСТИ

Незабавно изключете оборудването, ако чуете необичайни шумове, или ако внезапно мощността намалее. Проверете пневматичния инструмент и системата за захранване със сгъстен въздух.

Пневматичен инструмент

• смазването е недостатъчно
• износен инструмент/принадлежност, неподходящ за конкретната цел или неизправен

Система за захранване със сгъстен въздух

• недостатъчно налягане от компресора
• регулаторът на налягане не е настроен за налягането, необходимо за използвания инструмент
• има теч от свързващия маркуч или от съединителите (уплътнете с тефлонова лента или уплътняваща паста)
• течове в пневматичната система
• запушен филтър или омаслител
• маркучът е смачкан, пробит или прекалено дълъг (загуба на налягане)

ИЗХВЪРЛЯНЕ

Използваното масло, прахта и торбите ТРЯБВА ДА СЕ ИЗХВЪРЛЯТ така, че да не се замърсява околната среда и да се спазва действащото законодателство.

Гаранцията изрично не покрива щети от нормално износване, претоварване, третиране или използване на инструмента по неподходящ начин. За да е валидна гаранцията, инструментът не трябва да се връща на продавача в разглобено състояние.

Гаранцията покрива смяна на части и труд за период от 12 месеца от датата на закупуване (необходим е документ, доказващ покупката, например фактура или касова бележка).

За отстраняване на дефект инструментът може да се ремонтира или смени в зависимост от конкретния случай.

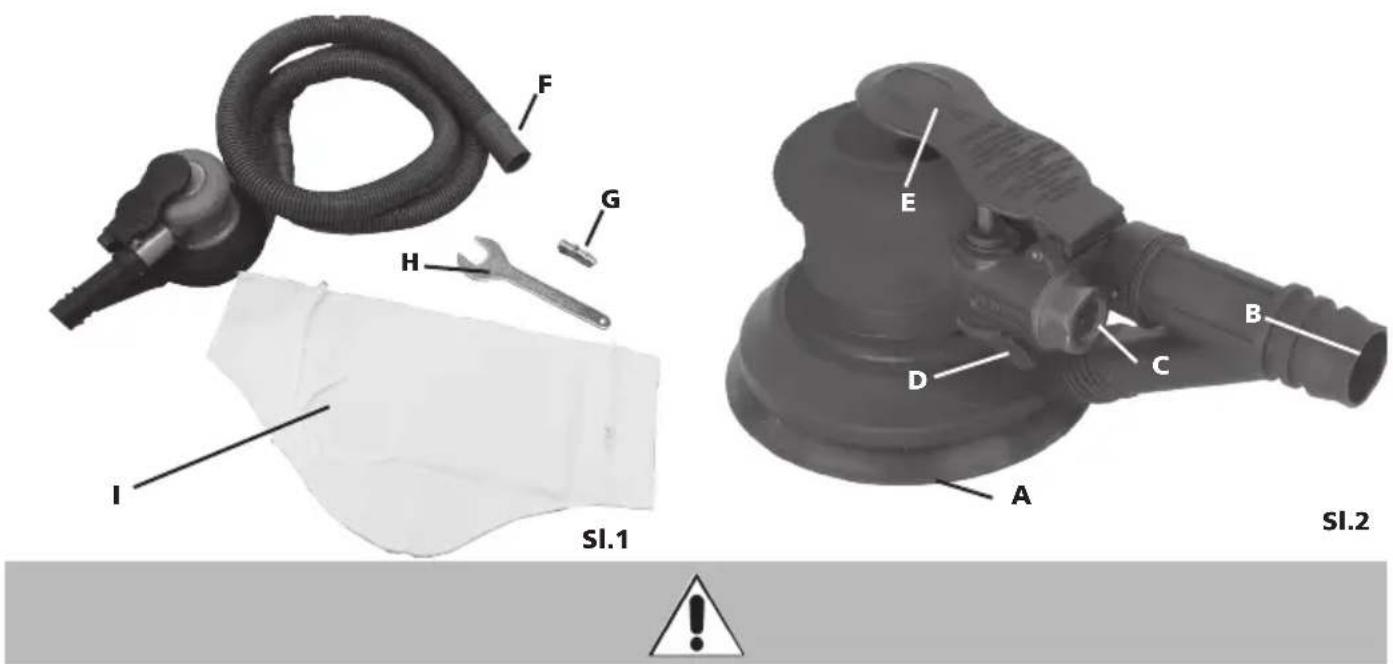

Ručna orbitalna brusilica
