РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G-225 Abac

RU Ручная орбитальная шлифовальная машина - Инструкции

• В настоящем руководстве имеются ссылки на международные стандарты, поэтому рекомендуется предварительно получить информацию о местных правилах безопасности и убедиться в том, что они соблюдаются.
• Сжатый воздух является потенциально мощным источником энергии, поэтому будьте предельно осторожны при использовании компрессора или комплекта насадок.
• Использование сжатого воздуха требует специальных знаний и соблюдения действующих норм.
• Не допускайте использования оборудования неопытным персоналом без присмотра квалифицированных сотрудников. Не допускайте детей и животных в рабочую зону.
• Займите устойчивое положение и крепко держите инструмент, чтобы уверенно им пользоваться.
• Самопроизвольное или неожиданное перемещение инструмента сопряжено с серьезной опасностью.
• Не пользуйтесь инструментами в помещениях с потенциально взрывоопасной средой или в местах скопления пыли, рядом с газовыми трубопроводами и электрическими кабельными трассами.
• Работайте инструментом только в хорошо проветриваемом месте.
• Обратите особое внимание на легко воспламеняющиеся обрабатываемые материалы, а также на вероятность их взрыва.
• Помните, что недостаточная прочность обрабатываемой детали или низкое качество используемой насадки может привести к опасному разлету стружки или осколков.
• Будьте осторожны в отношении искр и шлака, образующихся при механической обработке.
• Инструменты с вращающимися деталями и их насадки могут запутаться в резиновых или армированных металлом перчатках и закрутить их. Поэтому соблюдайте особую осторожность при использовании таких инструментов.

• Не используйте оборудование без необходимых защитных устройств.
• При переноске инструмента ни в коем случае не держите его за пневматический шланг.
• Не позволяйте посторонним приближаться к рабочей зоне.
• Не направляйте воздушную струю или инструмент на себя или на кого-либо.
• Ни в коем случае не прикасайтесь к инструменту сразу после его использования, так как поверхность такого инструмента может быть очень горячей.
• Не прикасайтесь к движущимся частям оборудования во время его работы.
• Не вскрывайте и не модифицируйте каким-либо образом инструмент или его насадки. Любой ремонт должен выполняться только обученным персоналом.

WHAT YOU SHOULD DO

• Прочитайте и осмыслите содержание настоящего руководства, прежде чем приступить к установке, эксплуатации, ремонту, техническому обслуживанию или замене насадок этого инструмента.
• К установке, настройке и использованию этого инструмента допускаются только квалифицированные и обученные операторы.
• Подсоединяйте сжатый воздух только при выключенном оборудовании.
• Чтобы обеспечить оптимальную работу инструмента, убедитесь в том, что размер шланга и соединения

RU

соответствуют требованиям.

• Перед запуском инструмента проверьте его подсоединение и убедитесь в том, что пневматический шланг не поврежден.
• Перед подсоединением шланга к инструменту проверьте чистоту шланга и быстроразъемного соединения. Для этого пропустите воздух через шланг и быстроразъемное соединение.
• Выберите и замените подсоединенную насадку в соответствии с инструкциями, приведенными в руководстве, чтобы избежать ненужного шума.
• Используйте насадки, пригодные для данных условий применения и совместимые с устройством. Подсоединяйте насадки надлежащим образом. Убедитесь в том, что они используются в соответствии с инструкциями и корректно установлены.
• Проверяйте степень износа инструментов и насадок перед каждым использованием. При необходимости заменяйте их.
• При замене инструмента, во время технического обслуживания и по окончании работ отсоединяйте сжатый воздух.
• Отсоединяйте инструмент только в том случае, если шланг НЕ находится под давлением, чтобы избежать неконтролируемого перемещения шланга.
• Содержите рабочую зону в чистоте.
• Прежде чем положить инструмент на землю, убедитесь в том, что он полностью остановлен.
• Храните пневматический инструмент в чистом сухом месте.
• Обязательно убедитесь в устойчивости рабочей станции.
• Надежно фиксируйте заготовку с помощью зажима или крепежного приспособления.
• Используйте инструмент только по его прямому назначению. Изготовитель не несет никакой ответственности за ущерб, возникший в результате несоблюдения правил безопасности или неправильного использования инструмента.
• Используйте только принадлежности, совместимые с используемым инструментом.
• Качество сжатого воздуха должно быть достаточно высоким (то есть воздух должен быть чистым и сухим), лучше всего обеспечить это с помощью воздушного фильтра. Рекомендуется использовать комплектный блок FRL (фильтр, регулятор, масленка). Масленка должна быть отрегулирована на подачу примерно от 3 до 6 капель в минуту. Длина воздушного шланга между масленкой и инструментом ни в коем случае не должна превышать 6–8 метров.
• Для пневматического инструмента характерна вибрация. Длительное использование и ненадлежащая рабочая поза могут привести к повреждению рук, пальцев и локтей. Как только почувствуете боль, покалывание или любое другое нарушение, немедленно прекратите работу с изделием. Если нарушение не исчезает, обратитесь к врачу, прежде чем возобновить работу.

VIGYÁZAT:

ВЫКАРЫСТАННЕ РУЧНОЙ АРБІТАЛЬНАЙ ШЛІФАВАЛЬНАЙ МАШЫНЫ

Ручная орбитальная шлифовальная машина

Перед подсоединением насадок убедитесь в том, что компрессор выключен.

НАСАДКИ

Используйте только те насадки и расходные материалы, которые предназначены для использования с этим инструментом.

Выберите наиболее приемлемые вставные или навесные насадки или расходные материалы для сведения к минимуму уровня шума и вибрации. При повышенном уровне шума и (или) вибрации заменяйте рабочие орудия.

Убедитесь в том, что вставная или навесная насадка прочно удерживается фиксатором, а также в том, что фиксатор находится в хорошем состоянии. Ни в коем случае не используйте инструмент без фиксатора, так как это может вызвать разлет предметов с высокой скоростью.

Используйте только новые абразивные диски, в связи с тем, что при использовании изношенных дисков требуется дополнительное усилие и они могут быть повреждены.

ВНИМАНИЕ: используйте только принадлежности, пригодные для работы при скорости 10500 об.мин.

Ни в коем случае не охлаждайте нагретые инструменты и насадки, так как это может привести к снижению их твердости, что опасно.

Используйте вставные или навесные насадки, а также инструменты согласно указаниям изготовителя.

ИСПОЛЬЗОВАНИЕ ПНЕВМАТИЧЕСКОГО ИНСТРУМЕНТА

НЕ ВКЛЮЧАЙТЕ инструмент на весу: он всегда должен быть прижат к рабочей поверхности. Невыполнение этого требования может привести к поломке фиксатора, цилиндра или корпуса, травмированию оператора и аннулированию гарантии.

Если долото отсоединилось от фиксатора во время работы, немедленно прекратите работу и вставьте долото на место.

Прежде чем приступить к использованию инструмента, ознакомьтесь с рабочим местом и окружающим пространством.

Всегда соблюдайте правила техники безопасности, действующие в той зоне, в которой вы работаете.

Всегда крепко держите инструмент обеими руками.

Во время работы с инструментом оператор может подвергаться таким факторам опасности, как сдавливание, удары, высокая температура, вибрация, порезы, ссадины и т. п., — носите защитные перчатки.

Человек, работающий с инструментом, должен быть в состоянии обращаться с изделием такого размера, массы и мощности.

Будьте постоянно готовы к нормальным и аномальным перемещениям и усилиям, создаваемым инструментом.

Поддерживайте равновесие тела, твердо и уверенно стоя на ногах.

В случае прерывания подачи воздуха отпустите рычаг или пусковую кнопку.

При использовании механизированного инструмента человек может испытывать дискомфорт в кистях, предплечьях, плечах, шее и других частях тела.

Если вы испытываете такие симптомы, как постоянный или повторяющийся дискомфорт, боль, пульсация, ломота, покалывание, онемение, ощущение жжения или скованность, – не игнорируйте эти предостерегающие признаки. Прекратите использование инструмента, сообщите своему работодателю и проконсультируйтесь с квалифицированным медицинским работником.

ИСПОЛЬЗОВАНИЕ РУЧНОЙ ОРБИТАЛЬНОЙ ШЛИФОВАЛЬНОЙ МАШИНЫ

Перед эксплуатацией оборудования введите несколько капель масла во впускное воздушное отверстие (С) пневматического инструмента.

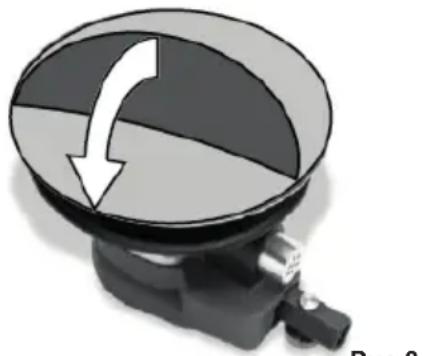

Выберите соответствующий абразивный диск и установите его на подошву (рис.3).

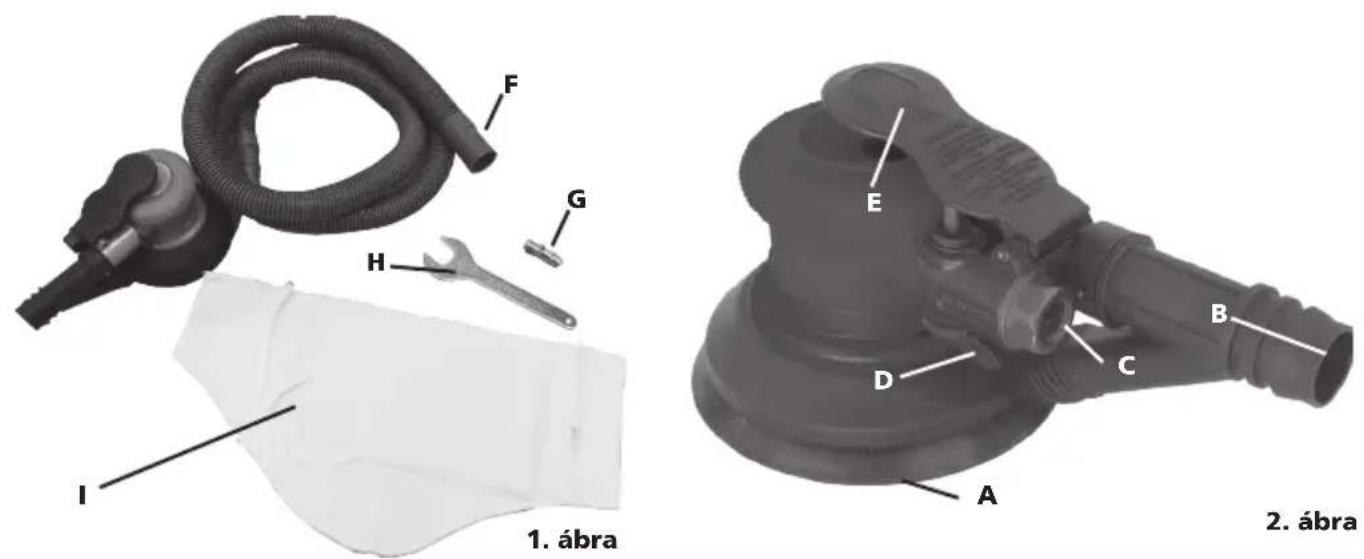

Закрепите шланг (F) к (B), а пылесборник (I) к шлангу (F).

Подсоедините шланг подачи воздуха к входу (C), устанавливая соединение (G) посредством гаечного ключа с открытым зевом (H), если требуется.

Нажмите на курок (E) для начала работы. Поверните рычаг (D) для установки скорости вибрации.

Инструмент начинает вибрировать, и часть пыли всасывается в отверстия абразивного диска и перемещается в пылесборник. Если эффективность пылеудаления снижается, проверьте, если отверстия не забиты материалом.

Шланг (F) также может быть подсоединен к центральной вакуумной системе.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Перекрывайте подачу воздуха на время технического обслуживания инструмента.

Регулярно очищайте и просушивайте фильтр системы и впускное воздушное отверстие пневматического инструмента.

Смазывайте быстроразъемные муфты системы, чтобы предотвратить заклинивание.

Ежедневно сливайте конденсат из воздушного фильтра и из компрессора.

Чтобы избежать образования ржавчины и свести к минимуму износ, очищайте и смазывайте инструмент после каждого цикла использования.

Регулярно проверяйте инструмент на наличие ослабленных болтов (винтов) или деталей.

При снижении мощности: отремонтируйте инструмент.

К настройке и ремонту инструмента допускаются только обученные и квалифицированные технические специалисты.

Если инструмент оснащен глушителем, следите за его исправностью. Поврежденный глушитель необходимо заменить.

Инструмент следует регулярно обслуживать, чтобы свести к минимуму уровень шума и возникающую вибрацию.

Если предполагается длительный период бездействия инструмента, смажьте его. Введите несколько капель смолы и бес- кислотного масла во входное воздушное отверстие и включите инструмент в режиме холостого хода на несколько секунд.

Выполняйте техническое обслуживание инструмента не реже одного раза в год.

ПРЕДНАЗНАЧЕНИЕ

Пользователь или работодатель пользователя должен оценить условия эксплуатации, характерные для конкретной области применения изделия.

Ни в коем случае не используйте инструмент иначе, чем по его прямому назначению и в соответствии с приведенным в настоящем руководстве описанием.

На повреждения, вызванные несоблюдением требований настоящего руководства, ненадлежащим использованием или несоответствующим ремонтом, ни при каких обстоятельствах не будет распространяться гарантия, а наша компания снимает с себя всякескую ответственность за любые последствия таких действий. Компания оставляет за собой право на техническое усовершенствование продукции без предварительного уведомления.

Данный пневматический инструмент предусмотрен для использования с подошвой и соответствующим абразивом для абразивной обработки металлов, дерева, камня, пластика и других материалов.

Данный инструмент предусмотрен для использования только с абразивным диском для удаления слоя материала с металла, дерева, камня, пластика и подобных материалов. ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ в воде, с асбестом или свинцовыми красками.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Немедленно выключите оборудование при возникновении постороннего шума или при резком падении мощности. Проверьте пневматический инструмент и систему подачи сжатого воздуха.

Пневматический инструмент

• Недостаточное смазывание
• Изношенность, непригодность для использования или неисправность инструмента/насадки

Система подачи сжатого воздуха

• Недостаточность давления, создаваемого компрессором
• Установка регулятора на уровень давления, неприемлемый для работы используемого инструмента
• Наличие утечек на соединительном шланге или в стыках (используйте фторопластовую ленту или пастообразный герметик)
• Утечки в пневматической системе
• Засорение фильтра или масленки
• Сдавливание, прокалывание шланга или его избыточная длина (потеря давления)

УТИЛИЗАЦИЯ

Во избежание загрязнения окружающей среды отработанное масло, пыль и мешки НЕОБХОДИМО УТИЛИЗИРОВАТЬ в соответствии с действующим законодательством.

Любая гарантия безусловно аннулируется при обнаружении повреждений, вызванных естественным износом, перегрузкой, ненадлежащим обращением с инструментом или его неправильной эксплуатацией. Чтобы сохранить условия гарантии, инструмент следует передать продавцу в собранном виде.

Эта гарантия распространяется на замененные детали и работы в течение 12 месяцев с даты покупки (требуется подтверждение покупки, например счет или квитанция).

Дефект может быть устранен путем замены инструмента или его ремонта, в зависимости от обстоятельств.
