G-225 - Levigatrice Abac - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Levigatrice orbitale pneumatica
Velocità a vuoto	10.500 giri/min
Alimentazione	Aria compressa (pressione raccomandata 6,2 bar)
Dimensioni (L x l x A)	Circa 200 x 120 x 120 mm
Peso	Circa 1,2 kg
Platorello di levigatura	Rimovibile, diametro standard
Aspirazione polvere	Attraverso fori nel platorello, attacco per aspirapolvere o sacco integrato
Regolazione velocità	Variatore rotativo sull'impugnatura
Utilizzo previsto	Levigatura di metalli, legno, pietra, plastica e materiali simili
Manutenzione regolare	Lubrificazione prima dell'uso, pulizia del filtro, scarico del compressore
Conservazione	In luogo asciutto, dopo pulizia e lubrificazione
Sicurezza	Indossare guanti, occhiali, utilizzare in ambiente ventilato, non utilizzare in atmosfera esplosiva
Riparabilità	Interventi riservati a personale qualificato; garanzia 12 mesi
Garanzia	12 mesi dalla data di acquisto, su presentazione della fattura

Domande frequenti - G-225 Abac

Come lubrificare la levigatrice prima dell'uso?

Versare alcune gocce d'olio pneumatico nell'orifizio di ingresso aria prima del collegamento. Far girare l'utensile per alcuni secondi per distribuire l'olio.

Quale pressione dell'aria è raccomandata per l'Abac G-225?

La pressione raccomandata è di circa 6,2 bar. Utilizzare un regolatore per evitare una pressione eccessiva che potrebbe danneggiare l'utensile.

Come migliorare l'aspirazione delle polveri?

Assicurarsi che i fori del platorello di levigatura non siano ostruiti. È possibile collegare il tubo di aspirazione a un aspirapolvere centrale o utilizzare il sacco per polvere fornito.

Quando è necessario sostituire il platorello di levigatura?

Sostituire il platorello non appena è consumato o danneggiato. Un platorello usurato richiede una pressione eccessiva e può rompersi, il che è pericoloso.

La levigatrice emette un rumore anomalo, cosa fare?

Fermare immediatamente l'utensile. Le possibili cause sono: lubrificazione insufficiente, accessorio usurato, pressione dell'aria troppo bassa o perdita nel circuito. Verificare ogni punto.

Come regolare la velocità di vibrazione?

Ruotare la leva (D) situata sull'impugnatura per regolare la velocità. Aumentare o diminuire in base al materiale da levigare.

Posso utilizzare la levigatrice su vernice al piombo?

No, l'utensile non è progettato per vernici a base di piombo o amianto. L'utilizzo con questi materiali è vietato per motivi di sicurezza.

Come mantenere l'utensile dopo ogni utilizzo?

Scollegare l'alimentazione dell'aria, pulire l'utensile con un panno asciutto, lubrificare l'ingresso aria con alcune gocce d'olio e riporlo in un luogo asciutto.

Cosa fare se l'utensile perde potenza?

Verificare la pressione del compressore, lo stato del filtro aria, le perdite sui raccordi e la lubrificazione. Se il problema persiste, far riparare l'utensile da un professionista.

La garanzia è valida in caso di smontaggio?

No, la garanzia è annullata se l'utensile è smontato o modificato. In caso di guasto, rispedirlo al rivenditore accompagnato dalla fattura d'acquisto.

MANUALE UTENTE G-225 Abac

IT Levigatrice palmare orbitale - Istruzioni

• Il presente manuale si basa su standard internazionali, si consiglia pertanto di informarsi e rispettare le norme locali sulla sicurezza.
• L'aria compressa è una fonte di energia potenzialmente elevata, prestare quindi estrema attenzione durante l'uso del compressore o del kit accessori.
• L'uso dell'aria compressa richiede la conoscenza e il rispetto di tutte le norme applicabili.
• Vietare l'uso a personale inesperto senza debita supervisione. Tenere bambini e animali lontano dall'area di lavoro.
• Mantenere una posizione stabile per utilizzare correttamente e impugnare saldamente l'utensile.
• Un movimento dell'utensile inatteso o accidentale può rappresentare gravi rischi.
• Non utilizzare gli utensili in edifici con atmosfera potenzialmente esplosiva o con depositi di polvere, condotte del gas o linee elettriche.
• Utilizzare l'utensile esclusivamente in un ambiente adeguatamente ventilato.
• Prestare particolare attenzione ai materiali lavorati altamente infiammabili e al loro potenziale di esplosione.
• Si noti che la consistenza irregolare del pezzo lavorato o la scarsa qualità degli accessori impiegati possono provocare l'emissione pericolosa di trucioli o frammenti.
• Fare attenzione a possibili scintille e scorie di lavorazione.
• Gli utensili con parti rotanti e i relativi accessori possono incastrarsi e avvolgersi in guanti gommati o con rinforzo metallico. Pertanto, prestare particolare attenzione.

NORME DI SICUREZZA GENERALI

• Non utilizzare l'apparecchio senza i dispositivi di sicurezza necessari.
- Non trasportare mai l'utensile sorreggendolo dal flessibile dell'aria compressa.
• Non consentire ad altre persone di avvicinarsi all'area di lavoro.
- Non puntare il getto d'aria o l'utensile verso se stessi o altre persone.
- Evitare il contatto diretto con l'utensile inserito subito dopo averlo utilizzato, poiché potrebbe avere una superficie molto calda.
- Non toccare le parti in movimento dell'apparecchio quando in funzione.
- Non aprire né modificare in alcun modo l'utensile e i relativi accessori. Le riparazioni devono essere eseguite esclusivamente da personale adeguatamente formato.

COSA FARE

• Leggere e comprendere i contenuti del presente manuale prima di installare, utilizzare, riparare, manutenere e modificare i relativi accessori.
• L'installazione, la regolazione o l'utilizzo dell'utensile devono essere eseguiti esclusivamente da operatori qualificati e formati.
• Collegare l'aria compressa solo quando l'apparecchio è spento.
• Per ottenere prestazioni ottimali dell'utensile, accertarsi che le dimensioni di flessibile e attacco siano quelle

specificate.

• Prima di avviare l'utensile, verificarne la connessione e accertarsi che il flessibile dell'aria compressa non presenti danni.
• Prima di collegare il flessibile all'utensile, verificare che il flessibile e il giunto rapido siano puliti. Per farlo, far passare l'aria attraverso il flessibile e il giunto rapido.
• Selezionare e sostituire l'accessorio inserito rispettando le istruzioni contenute nel manuale per evitare rumori superflui.
• Utilizzare accessori adatti all'applicazione e che siano adeguati al dispositivo e collegarli correttamente. Verificare che l'uso degli accessori sia conforme alle istruzioni e che siano installati correttamente.
• Controllare le condizioni d'usura degli utensili e degli accessori prima di ogni utilizzo. Se necessario, sostituirli.
• In caso di sostituzione dell'utensile, scollegare l'attacco dell'aria compressa durante le operazioni di manutenzione e alla fine del lavoro.
• Scollegare l'utensile solo quando il flessibile NON è in pressione per evitare movimenti incontrollati.
• Mantenere pulita l'area di lavoro.
• Accertarsi che l'utensile sia completamente fermo prima di poggiarlo sul pavimento
• Conservare l'utensile pneumatico pulito e in un luogo asciutto
• Accertarsi in ogni momento che la postazione di lavoro sia stabile.
• Mantenere saldamente il pezzo di lavoro con una brida o un utensile di fissaggio.
• Utilizzare l'utensile esclusivamente per l'applicazione prevista. Il produttore non è responsabile di danni determinati dall'inosservanza delle norme di sicurezza o dall'uso scorretto dell'utensile.
• Usare esclusivamente gli accessori adatti all'utensile.
• L'aria compressa dev'essere di buona qualità, ovvero pulita e asciutta, a tale scopo è consigliabile l'uso di un filtro. Si consiglia l'impiego di un'unità FRL (filtro, regolatore, ingrassatore) completa. L'ingrassatore dev'essere regolato a circa 3-6 gocce al minuto. Il flessibile per l'aria tra l'ingrassatore e l'utensile non deve mai superare i 6-8 metri di lunghezza.
• Gli utensili pneumatici generano vibrazioni. L'uso prolungato e una postura scorretta possono danneggiare mani, dita e gomiti. In caso di dolore, formicolio o altro disturbo, interrompere immediatamente l'utilizzo. Se il disturbo persiste, consultare un medico prima di riprendere il lavoro.

VORSICHT:

Prima di collegare gli accessori, accertarsi che il compressore sia spento.

ACCESSORI

Usare esclusivamente accessori e beni di consumo destinati all'utensile.

Selezionare i migliori accessori/beni di consumo inseriti/installati disponibili per determinare il più basso livello possibile di rumore e vibrazione. In caso di aumento del livello di rumore e/o vibrazione, sostituirli.

Accertarsi che l'utensile/accessorio inserito/installato sia saldamente fissato dalla staffa e verificare le buone condizioni della stessa. Non utilizzare mai l'utensile senza staffa in quanto si potrebbero generare proiettili ad alta velocità.

Utilizzare esclusivamente cuscinetti di levigatura, i cuscinetti usurati richiedono una pressione eccessiva che può provocarne la rottura.

ATTENZIONE: utilizzare esclusivamente accessori adatti a operare a una velocità di 10500 giri/min

Non far mai raffreddare l'utensile/accessorio caldo per evitare conseguenze sulla durezza e la creazione di condizioni pericolose.

Utilizzare l'accessorio/utensile inserito/installato nel rispetto delle specifiche del costruttore.

IMPIEGO DI UN UTENSILE PNEUMATICO

L'utensile deve SEMPRE essere a contatto con la superficie di lavoro. In caso contrario, la staffa, il cilindro o la custodia possono guastarsi e ferire l'operatore, rendendo inoltre nulla la garanzia.

Se, durante l'uso, dal dispositivo di fissaggio si stacca un cesello, arrestare immediatamente l'utensile e reinserire il cesello.

Prima di cominciare a usare l'utensile, accertarsi di avere familiarità con il luogo di lavoro e l'area circostante.

Rispettare sempre le norme di sicurezza dell'area di lavoro.

Mantenere sempre l'utensile fermo con entrambe le mani.

Durante l'uso dell'utensile, l'operatore può essere esposto a rischi quali schiacciamento, urti, calore, vibrazione, tagli, abrasioni, ecc. Indossare pertanto guanti di protezione idonei.

Chiunque maneggi l'utensile dev'essere in grado di sostenerne dimensioni, peso e potenza.

Essere sempre pronti a reagire in caso di movimenti o forze normali o anomale generate dall'utensile.

Mantenersi in equilibrio, con i piedi in posizione sicura e stabile.

In caso di interruzione dell'alimentazione dell'aria, rilasciare la leva/il grilletto.

L'impiego di un utensile elettrico può provocare fastidio alle mani, alle braccia, alle spalle, al collo e ad altre parti del corpo.

In presenza di sintomi quali, ad esempio, disturbi ricorrenti, dolore pulsante o persistente, formicolio, intorpidimento, sensazione di bruciore o rigidità: non trascurare i sintomi. Interrompere l'impiego dell'utensile, comunicare il fastidio al datore di lavoro e consultare un medico.

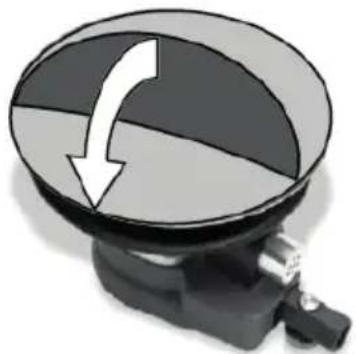

USO DELLA LEVIGATRICE PALMARE ORBITALE

Prima di utilizzare l'apparecchio, versare alcune gocce d'olio nell'apertura d'ingresso dell'aria (C) dell'utensile pneumatico.

Scegliere il cuscinetto di levigatura corretto e montarlo sulla piastra (fig.3).

Collegare il flessibile (F) a (B) e il sacchetto della polvere (I) al flessibile (F).

Collegare il flessibile di alimentazione dell'aria all'ingresso (C), applicando la connessione (G) mediante chiave (H) se necessario.

Premere il grilletto (E) per mettere in funzione. Ruotare la leva (D) per impostare la velocità di vibrazione.

L'utensile inizia a vibrare e parte della polvere viene aspirata all'interno attraverso i fori dei cuscinetti di levigatura raggiungendo il sacchetto della polvere. Se l'efficienza di rimozione della polvere diminuisce, verificare se i fori sono otturati dal materiale.

Il flessibile (F) può essere anche collegato al sistema di aspirazione centrale.

Scollegare l'alimentazione dell'aria durante la manutenzione dell'utensile.

Pulire e asciugare regolarmente il filtro nel sistema e l'apertura d'ingresso dell'aria dell'utensile pneumatico.

Lubrificare i giunti di sgancio rapido presenti sul sistema per evitare che si inceppino.

Spurgare ogni giorno la condensa dal filtro dell'aria e dal compressore.

Per evitare la formazione di ruggine e ridurre al minimo l'usura, pulire e lubrificare l'utensile dopo ogni impiego.

Controllare regolarmente l'utensile per verificare la presenza di viti/bulloni o componenti allentati.

In caso di perdita di potenza far riparare l'utensile.

La regolazione e la riparazione dell'utensile possono essere eseguiti esclusivamente da tecnici formati e qualificati.

Nel caso in cui l'utensile disponga di un silenziatore, controllarne il corretto funzionamento, in caso di danni, sostituire il silenziatore.

L'utensile deve essere sottoposto a manutenzione regolare al fine di ridurre al minimo le emissioni acustiche e la vibrazione.

Se si pensa di non utilizzare l'utensile per un periodo prolungato, lubrificarlo. Inserire qualche goccia d'olio privo di resina e acidi nell'ingresso dell'aria e azionare l'utensile per un paio di secondi.

Eseguire la manutenzione dell'utensile almeno una volta l'anno.

DESTINAZIONE D'USO

L'utente o il suo datore di lavoro sono tenuti a valutare l'uso specifico in seguito a ciascun impiego.

Non utilizzare mai l'utensile per operazioni diverse da quelle cui è destinato e diversamente da come spiegato nel presente manuale.

I danni provocati dal mancato rispetto delle istruzioni contenute in questo manuale od operazioni d'uso o riparazione scorretti non sono coperti dalla garanzia e il produttore declina ogni responsabilità. Il produttore si riserva il diritto di implementare miglioramenti tecnici senza previa notifica.

Questo utensile pneumatico deve essere impiegato con un cuscinetto di backup abrasivo per la levigatura di metalli, legno, pietra, plastica e altri materiali.

L'utensile deve essere utilizzato esclusivamente con un cuscinetto di levigatura per rimuovere uno strato di materiale da metallo, legno, pietra, plastica e simili. NON UTILIZZARE MAI in acqua o con asbesto o vernici al piombo.

POSSIBILI GUASTI

Spegnere immediatamente l'apparecchio in caso di rumori insoliti o improvvisa perdita di potenza. Controllare l'utensile pneumatico e il sistema di alimentazione dell'aria compressa.

Utensile pneumatico

• lubrificazione insufficiente
• utensile/accessorio usurato, non adatto all'uso o guasto

Sistema di alimentazione dell'aria compressa

• pressione del compressore insufficiente
• regolatore di pressione non impostato sul livello di pressione corretto, adatto all'uso
• perdita dal flessibile di connessione o dagli attacchi (utilizzare nastro Teflon o pasta sigillante)
• perdite nel sistema pneumatico
• filtro o lubrificatore intasato
• flessibile schiacciato, bucato o troppo lungo (perdita di pressione)

SMALTIMENTO

L'olio esausto, le polveri e i sacchetti DEVONO ESSERE SMALTITI nel rispetto dell'ambiente e in conformità alle leggi applicabili.

La garanzia è espressamente annullata in caso di danni provocati da normale usura, sovraccarico, movimentazione o uso non adatti all'utensile. La garanzia è valida se lo strumento viene restituito integro al concessionario.

La garanzia copre le parti di ricambio e la manodopera per un periodo di 12 mesi dalla data d'acquisto (è necessario presentare una prova d'acquisto, ad esempio, fattura o ricevuta).

A seconda del caso, l'utensile può essere riparato o sostituito.
