РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G-250 Abac

RU Ручная орбитальная шлифовальная машина - Инструкции

• В настоящем руководстве имеются ссылки на международные стандарты, поэтому рекомендуется предварительно получить информацию о местных правилах безопасности и убедиться в том, что они соблюдаются.
• Сжатый воздух является потенциально мощным источником энергии, поэтому будьте предельно осторожны при использовании компрессора или комплекта насадок.
• Использование сжатого воздуха требует специальных знаний и соблюдения действующих норм.
• Не допускайте использования оборудования неопытным персоналом без присмотра квалифицированных сотрудников. Не допускайте детей и животных в рабочую зону.
• Займите устойчивое положение и крепко держите инструмент, чтобы уверенно им пользоваться.
• Самопроизвольное или неожиданное перемещение инструмента сопряжено с серьезной опасностью.
• Не пользуйтесь инструментами в помещениях с потенциально взрывоопасной средой или в местах скопления пыли, рядом с газовыми трубопроводами и электрическими кабельными трассами.
• Работайте инструментом только в хорошо проветриваемом месте.
• Обратите особое внимание на легко воспламеняющиеся обрабатываемые материалы, а также на вероятность их взрыва.
• Помните, что недостаточная прочность обрабатываемой детали или низкое качество используемой насадки может привести к опасному разлету стружки или осколков.
• Будьте осторожны в отношении искр и шлака, образующихся при механической обработке.
• Инструменты с вращающимися деталями и их насадки могут запутаться в резиновых или армированных металлом перчатках и закрутить их. Поэтому соблюдайте особую осторожность при использовании таких инструментов.

• Не используйте оборудование без необходимых защитных устройств.
• При переноске инструмента ни в коем случае не держите его за пневматический шланг.
• Не позволяйте посторонним приближаться к рабочей зоне.
• Не направляйте воздушную струю или инструмент на себя или на кого-либо.
• Ни в коем случае не прикасайтесь к инструменту сразу после его использования, так как поверхность такого инструмента может быть очень горячей.
• Не прикасайтесь к движущимся частям оборудования во время его работы.
• Не вскрывайте и не модифицируйте каким-либо образом инструмент или его насадки. Любой ремонт должен выполняться только обученным персоналом.

WHAT YOU SHOULD DO

• Прочитайте и осмыслите содержание настоящего руководства, прежде чем приступить к установке, эксплуатации, ремонту, техническому обслуживанию или замене насадок этого инструмента.
• К установке, настройке и использованию этого инструмента допускаются только квалифицированные и обученные операторы.
• Подсоединяйте сжатый воздух только при выключенном оборудовании.
• Чтобы обеспечить оптимальную работу инструмента, убедитесь в том, что размер шланга и соединения

RU

соответствуют требованиям.

• Перед запуском инструмента проверьте его подсоединение и убедитесь в том, что пневматический шланг не поврежден.
• Перед подсоединением шланга к инструменту проверьте чистоту шланга и быстроразъемного соединения. Для этого пропустите воздух через шланг и быстроразъемное соединение.
• Выберите и замените подсоединенную насадку в соответствии с инструкциями, приведенными в руководстве, чтобы избежать ненужного шума.
• Используйте насадки, пригодные для данных условий применения и совместимые с устройством. Подсоединяйте насадки надлежащим образом. Убедитесь в том, что они используются в соответствии с инструкциями и корректно установлены.
• Проверяйте степень износа инструментов и насадок перед каждым использованием. При необходимости заменяйте их.
• При замене инструмента, во время технического обслуживания и по окончании работ отсоединяйте сжатый воздух.
• Отсоединяйте инструмент только в том случае, если шланг НЕ находится под давлением, чтобы избежать неконтролируемого перемещения шланга.
• Содержите рабочую зону в чистоте.
• Прежде чем положить инструмент на землю, убедитесь в том, что он полностью остановлен.
• Храните пневматический инструмент в чистом сухом месте.
• Обязательно убедитесь в устойчивости рабочей станции.
• Надежно фиксируйте заготовку с помощью зажима или крепежного приспособления.
• Используйте инструмент только по его прямому назначению. Изготовитель не несет никакой ответственности за ущерб, возникший в результате несоблюдения правил безопасности или неправильного использования инструмента.
• Используйте только принадлежности, совместимые с используемым инструментом.
• Качество сжатого воздуха должно быть достаточно высоким (то есть воздух должен быть чистым и сухим), лучше всего обеспечить это с помощью воздушного фильтра. Рекомендуется использовать комплектный блок FRL (фильтр, регулятор, масленка). Масленка должна быть отрегулирована на подачу примерно от 3 до 6 капель в минуту. Длина воздушного шланга между масленкой и инструментом ни в коем случае не должна превышать 6–8 метров.
• Для пневматического инструмента характерна вибрация. Длительное использование и ненадлежащая рабочая поза могут привести к повреждению рук, пальцев и локтей. Как только почувствуете боль, покалывание или любое другое нарушение, немедленно прекратите работу с изделием. Если нарушение не исчезает, обратитесь к врачу, прежде чем возобновить работу.

VIGYÁZAT:

ВЫКАРЫСТАННЕ РУЧНОЙ АРБІТАЛЬНАЙ ШЛІФАВАЛЬНАЙ МАШЫНЫ

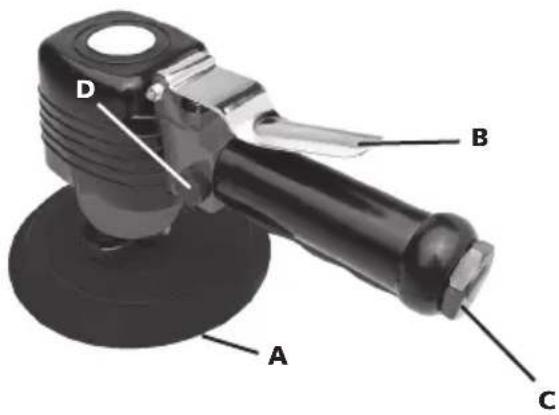

Ручная орбитальная шлифовальная машина

D B A C

Рис.1

Перед подсоединением насадок убедитесь в том, что компрессор выключен.

НАСАДКИ

Используйте только те насадки и расходные материалы, которые предназначены для использования с этим инструментом.

Выберите наиболее приемлемые вставные или навесные насадки или расходные материалы для сведения к минимуму уровня шума и вибрации. При повышенном уровне шума и (или) вибрации заменяйте рабочие орудия.

Убедитесь в том, что вставная или навесная насадка прочно удерживается фиксатором, а также в том, что фиксатор находится в хорошем состоянии. Ни в коем случае не используйте инструмент без фиксатора, так как это может вызвать разлет предметов с высокой скоростью.

Используйте только исправные орбитальные абразивные диски, в связи с тем, что при применении изношенных дисков требуется дополнительное усилие и они могут быть повреждены.

ВНИМАНИЕ: используйте только принадлежности, пригодные для работы при скорости 10500 об.мин.

Ни в коем случае не охлаждайте нагретые инструменты и насадки, так как это может привести к снижению их твердости, что опасно.

Используйте вставные или навесные насадки, а также инструменты согласно указаниям изготовителя.

ИСПОЛЬЗОВАНИЕ ПНЕВМАТИЧЕСКОГО ИНСТРУМЕНТА

НЕ ВКЛЮЧАЙТЕ инструмент на весу: он всегда должен быть прижат к рабочей поверхности. Невыполнение этого требования может привести к поломке фиксатора, цилиндра или корпуса, травмированию оператора и аннулированию гарантии.

Если долото отсоединилось от фиксатора во время работы, немедленно прекратите работу и вставьте долото на место.

Прежде чем приступить к использованию инструмента, ознакомьтесь с рабочим местом и окружающим пространством.

Всегда соблюдайте правила техники безопасности, действующие в той зоне, в которой вы работаете.

Всегда крепко держите инструмент обеими руками.

Во время работы с инструментом оператор может подвергаться таким факторам опасности, как сдавливание, удары, высокая температура, вибрация, порезы, ссадины и т. п., – носите защитные перчатки.

Человек, работающий с инструментом, должен быть в состоянии обращаться с изделием такого размера, массы и мощности.

Будьте постоянно готовы к нормальным и аномальным перемещениям и усилиям, создаваемым инструментом.

Поддерживайте равновесие тела, твердо и уверенно стоя на ногах.

В случае прерывания подачи воздуха отпустите рычаг или пусковую кнопку.

При использовании механизированного инструмента человек может испытывать дискомфорт в кистях, предплечьях, плечах, шее и других частях тела.

Если вы испытываете такие симптомы, как постоянный или повторяющийся дискомфорт, боль, пульсация, ломота, покалывание, онемение, ощущение жжения или скованность, – не игнорируйте эти предостерегающие признаки.

Прекратите использование инструмента, сообщите своему работодателю и проконсультируйтесь с квалифицированным медицинским работником.

ИСПОЛЬЗОВАНИЕ РУЧНОЙ ОРБИТАЛЬНОЙ ШЛИФОВАЛЬНОЙ МАШИНЫ

Перед эксплуатацией оборудования введите несколько капель масла во впускное воздушное отверстие (С) пневматического инструмента.

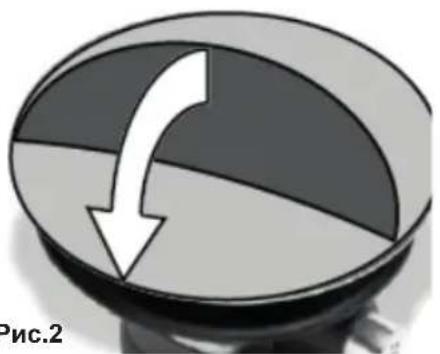

Выберите соответствующий абразивный диск и установите его на подошву (рис.2).

Подсоедините шланг подачи воздуха к входу (С), монтируя соединение посредством гаечного ключа с открытым зевом, если требуется.

Нажмите на курок (В) для начала работы. Поверните ручку (D) для установки скорости вибрации.

Инструмент начинает вибрировать.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Перекрывайте подачу воздуха на время технического обслуживания инструмента.

Регулярно очищайте и просушивайте фильтр системы и впускное воздушное отверстие пневматического инструмента.

Смазывайте быстроразъемные муфты системы, чтобы предотвратить заклинивание.

Ежедневно сливайте конденсат из воздушного фильтра и из компрессора.

Чтобы избежать образования ржавчины и свести к минимуму износ, очищайте и смазывайте инструмент после каждого цикла использования.

Регулярно проверяйте инструмент на наличие ослабленных болтов (винтов) или деталей.

При снижении мощности: отремонтируйте инструмент.

К настройке и ремонту инструмента допускаются только обученные и квалифицированные технические специалисты.

Если инструмент оснащен глушителем, следите за его исправностью. Поврежденный глушитель необходимо заменить.

Инструмент следует регулярно обслуживать, чтобы свести к минимуму уровень шума и возникающую вибрацию.

Если предполагается длительный период бездействия инструмента, смажьте его. Введите несколько капель смолы и бескислотного масла во входное воздушное отверстие и включите инструмент в режиме холостого хода на несколько секунд.

Выполняйте техническое обслуживание инструмента не реже одного раза в год.

ПРЕДНАЗНАЧЕНИЕ

Пользователь или работодатель пользователя должен оценить условия эксплуатации, характерные для конкретной области применения изделия.

Ни в коем случае не используйте инструмент иначе, чем по его прямому назначению и в соответствии с приведенным в настоящем руководстве описанием.

На повреждения, вызванные несоблюдением требований настоящего руководства, ненадлежащим использованием или несоответствующим ремонтом, ни при каких обстоятельствах не будет распространяться гарантия, а наша компания снимает с себя всякескую ответственность за любые последствия таких действий. Компания оставляет за собой право на техническое усовершенствование продукции без предварительного уведомления.

Данный пневматический инструмент предусмотрен для использования с подошвой и соответствующим абразивом для абразивной обработки металлов, дерева, камня, пластика и других материалов.

Данный инструмент предусмотрен для использования только с абразивным диском для удаления слоя материала с металла, дерева, камня, пластика и подобных материалов. ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ в воде, с асбестом или свинцовыми красками.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Немедленно выключите оборудование при возникновении постороннего шума или при резком падении мощности. Проверьте пневматический инструмент и систему подачи сжатого воздуха.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Немедленно выключите оборудование при возникновении постороннего шума или при резком падении мощности. Проверьте пневматический инструмент и систему подачи сжатого воздуха.

Пневматический инструмент

• Недостаточное смазывание
• Изношенность, непригодность для использования или неисправность инструмента/насадки

Система подачи сжатого воздуха

• Недостаточность давления, создаваемого компрессором
• Установка регулятора на уровень давления, неприемлемый для работы используемого инструмента
• Наличие утечек на соединительном шланге или в стыках (используйте фторопластовую ленту или пастообразный герметик)
• Утечки в пневматической системе
• Засорение фильтра или масленки
• Сдавливание, прокалывание шланга или его избыточная длина (потеря давления)

УТИЛИЗАЦИЯ

Во избежание загрязнения окружающей среды отработанное масло НЕОБХОДИМО УТИЛИЗИРОВАТЬ в соответствии с действующим законодательством.

Любая гарантия безусловно аннулируется при обнаружении повреждений, вызванных естественным износом, перегрузкой, ненадлежащим обращением с инструментом или его неправильной эксплуатацией. Чтобы сохранить условия гарантии, инструмент следует передать продавцу в собранном виде.

Эта гарантия распространяется на замененные детали и работы в течение 12 месяцев с даты покупки (требуется подтверждение покупки, например счет или квитанция).

Дефект может быть устранен путем замены инструмента или его ремонта, в зависимости от обстоятельств.
