NÁVOD NA OBSLUHU EWADC20C-XL DAIKIN

Vodni systém MUSI byt naplen správným procentem vody a glykolu.

Zariadenie, ktoré ste zakúpi, je "chiller so vzduchovym kondenzátorom",Pred instaláciou zariadenia sa uistite, ze model a elektrické napatie)\ jedna sa o zariadenie, určené pre ochladzovanie vody (alebo zmesi vodyuvedené na stítku je správnve. Vyrobca nezodpovedá za eventualne\ a glykolu) v medziach hodnôt, popísanych nizsie. Fungovanie zariadeniauskody vzniknuté po priató zariadenia.

sa zakladá na kompressi, kondenzáci a evaporáci pary, podla obrateného cyklu Carnot. Základné componenty su:

Kompresor s ventiom pre zvysovanie tlaku chladiacej pary cz tlak evaporacia az po tlak kondenzacia.

Evaporátor, v ktorom dochodzak evaporáci kvapalného chladiva nizkym tlakom a následne k ochladzovaniu vody.
- Kondenzátor, v ktorom dochodázku kondenzacii pary vsokého tlaku a k vypudeniu tepla z ochladzovanej vody do atmófery prostrednictvom tepelného yvmennika, ochladzovaného vzduchom.
- Expanzny ventil, ktory umozhuje znižt tlak kondenzovanej kvapaliny, prechadzajuc od tlaku kondenzaciae k tlaku evaporaciae.

Vseobecné informácie

Vsetky zariadenia su dodavanes elektrickymi schemami, certifikovanymi vykresmi, identifkačný stitkom; a DOC

(Prehlaseni o zhode); v tejtodokumentacii su uvedene vsetky technické udaje zakupeného zariadenia a

SU NEODDELITEL'NOU A PODSTATNOU CASTOU TEJTO PRIRUCKY

V pripade nezhody medzi touto piručkou a dokumentáciou pristroja sú smerodajné udaje, uvedene na samotnom pristroji. V pripade pochybností kontaktujte koncessionária vyrobcu.

Ucelom tejo prirucky je poskytnu' pomoc kvalifikovanemu instalaterevoi a pracovnikovi, aby bola zaistená spravna instalácia, uvedenie do prevadzky a udžba zariadenia, bez ohrozenia osob, zvierat a/alebo predmetov.

Dodanie zariadenia

Po dodani zariadenia na miesto instalacie je potrebne ho skontrolovat, aby sa zistili eventuale nskody. Je potrebne prezriet a skontrolovat vsetky componenty, vymenovan e dodacom liste.

Pokial je zariadenie poskodené, neodstrańje poskodený material a okamžite nahlasta skodu prepravnej spolocnosti, aby zariadenie preskúmala.

Okamzite skodu nahlaste koncesionarovi vyrobcu, pošlite mu podla moznosti snímky, ktoré mozu byt' užitocné pri zistovani zodpovednosti.

Skoda sa nesmie odstranit, dokial nebola vykonana kontrola zo strany predstavitefa prepravnje spolocnosti.

Pred instalaciou zariadenia sa uistle, ze model a elektricke napatie yuvedene na stiku je spravne. Vyrobca nezodpoveda za eventualne askody vzniknute po prijati zariadenia.

Operacné limity

Uskladnenie

Podmienky prostredia musia zodpovedat nasledujucim limitom:

^ Minimána teplota prostredia : -20 °C

Maximalna teplota prostredia 57°C

Maximala relatifva vihkost 95% bez kondenzacia

Skladovanie pri nizsej teploe ako je minimalna teplota moze poskodit komponenty zariadenia, zatial co pri vysej teploe ako je maximalna moze sposobit olvorenie bezpecnostnych ventilov. Skladovanie v prostredi s kondenzaciou moze poskodit elektrické komponenty.

Fungovanie

Fungovanie je povolené v medziach limitov uvedenych na Obrázku 2.

Zariadenie sa musi pouzivat's prietokom vody evaporatora medzi 50% a 140% nominaleho prietoku (standardne operacné podmienky).

Prevadzka mimo uvedenych limitov moze zariadenie poskodit.

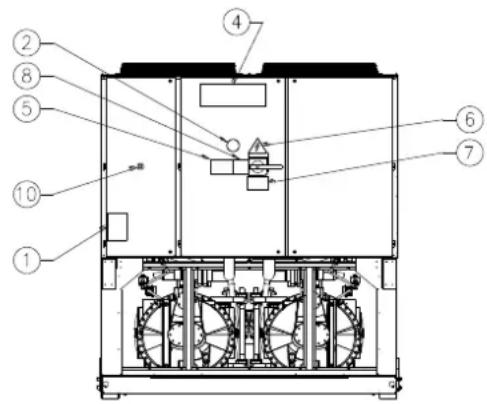

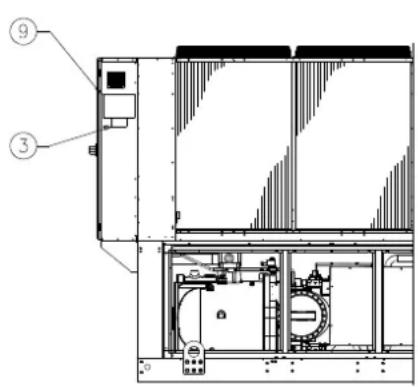

Obrazok 1 - Popis štítkov aplikovaných na elektrickom panei

(Elektrický panelMZebyt'z dvoch Roznych vysok)

Identifikación stiftku

Zariadenie sa moze zdwhat iba v prisunych bodoch, wynaenych zitou farbou, ktoré sa nachadzaju na jeho podstavci.

Pristup k elektrickym componentom je zakazany, pokiial predytym nebol hlavny wypina zariadenia otvoreny a elektrickne nepaianie dekativovane.

• Pristup k elektrickym componentem je zakazany bez pouzita izolanej plośiny. Nepristupujte k elektrickym componentom, pokial sa vysktuje voda/alebo vlhkest'.

Ostré okraje a povrch Časti kondenzátrora mozu spoosobit poranenie. Vyhybajte sa priamenu kontaktu a používajte vchodné osobné och prostriedky.

Pred akymkolvek zasahom na chladiacich ventilatoroch a/alebo kompresoroch odpoje elektrické napajanie otvorenim hlavneho v Nedodrziavanie tohto pravidla moze sposobit'važne poranenie.

Newkadeje pevmé predmety do vodnych trubiek, zatal'o je zariadenie zapojene k systému.

Mechanicky filter must by nainstalovany na vodnej trube, ktoraje zapojena ku vstupu tepelného yvmennika.

Zariadenie je wzbavené bezpečnostrými ventilími, ktoré su namontované po stranách nizkeho a vysokého tlaku chladiaceho obvodu.

V priade nečakaného zastavenia zariadenia postupujte podla po uvedenýh v Kontrońy panel - prirúcka polynov, ktor je sučastou dokumentácie, odovzdanej konečnému uzivatefovi.

Vyhybajte sa instalacii chilleru v prostredi, ktoré möze byt nebezpečné poças udžržbarskych ukonov, ako například plośiny bez ochrannych stien alebo zábradi Čá zony, ktoré nezodpovedajpožiadavkám pre okoli prostredie chilleru.

Hluk

Zariadenie produkuje hluk njma v dosledku otacania kompresorov a ventilator Hladina hluku pre kazdy model je uvedená v prilozenej Dokumentácii.

Pokal je zariadenie spravne naškalované a použivené, a pravděne ho
poglukojste udžbe, hladna hluku si nevyžaduje namontovenie spečifikného
ochranného pristroja, ktorý by fungoval nepretržite v blízkosti zariadenia.

V pripla dinstalacie so specifickymi zvukovymi poziadavkami je potrebne gistalovat dodatochny pristroj pre znizenie hluku.

Premiestnovanie a zdvihanie

Whybajie sa naarzom aleabo otrasom zariadenia poacnakladianywykladaniz
prenae no prostiedku a poacs premiesthovania. Taie alebo tahtaje zariadene
iba za ram podstavca. Umiestnite zariadenie do vnutra preapravnego prostriedk
tak, aby sa nehybalo a nesposobilo skody. Dbajte na to, abi ziadna cast'zariad
nespada poacas prepravy a nakladania/vykladania.

Vsetky zariadenia su yvabene bodmi pre zovhane, czacenymi zhou faibou Iba tiye body sa muzu pouzivat pre zovhaneia zariadenia, ao je to naskedove nzaizornene.

Poskodeniu kondenzačnej banky zabrânite použitím rozperných týč.T iěshiestnite nad mriežkami ventilátorov vo vzdialenosti 25 metrov.

ZdVhade Iana a posumne tyce musia byt'dostatoene pevmé,aby zariadenie bezpeone uorzali. Skontroljte hmotnost' zariadenia na jeho identifikačnom stitku.

Odpurca sa vykonat ukony instalacie a udzby spolu s inymi osobami. Varenesa musi zvihats maximainou opatmostou a pozmostou, podla

nahodilych zraneni alebo problemov sa chovajte nasledujucim sposob
Zachovajte kflud
Staetlaicola alarmu,pokai sa nachcda vmieste instalace
Premiestrite ranenu osobu na teplé miesto, daleko od zariadenia a uozie judo polohy kfludu
Okamite upovedome personal zoipovedny za bezpechost v budove alebo pohotovostnu zachrannu sluzbu.
Pockaje na prichod pohotovostne sluzby a nenechavite raneneho samhe.
Poskynite vsetky potrebne informace operatror pohotovostnej slzby.

Zerdenea musi zdvat's maximainou opatmostou a pozmostou, podla

Pokynov pre zdvihanie, uvedenych na stitku. Zdvihajte zariadenie pomaly udzijehoperfektneyrovnané.

Vsetky zariadenia su projektované pre extemé pouzile, na baskonoch alebo zemi, za podmienok, ze v prestore urenom pre instacliu sa nenachadzaju prekazy, ktoré by mohli znižovat prietok vzduchu ku kondenzačnym bateriam.

Zariadeni musi bynainstalovanene naepnom a perfeldne rovmn powrchu, Pokai bude zariadenie nainstalovanene na balkonoch alebo strechach, je moze, ze bude potbrezne pouzit tramy pre Rozlozenie hmotnosti.

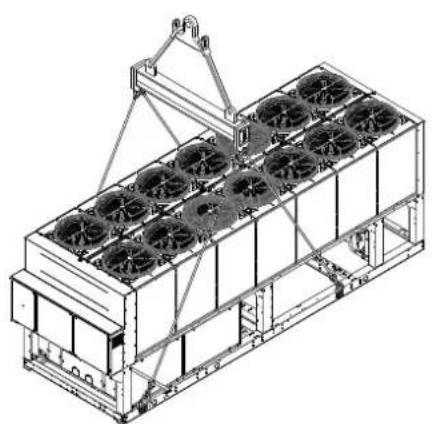

Obrazok 3-Zdvihanie zariadenia

2 Jednotka kompresora 3 Jednotka kompresora

Pre instalciu na zemi je potrebny odolny cementovy zaklad o minimalej hruke 250 mm a dlzke presahujucej dlzku samotneho zariadenia, zaklad musi byt'schopny udrzhat hmotnost zariadenia.

Pokial je zariadenie nainstalované v priestoroch fahko pristupnych osobám alebo zvieratám, odporúca sa namontovat ochranné mriežky na casti kondenzátora a kompressora. Pre zabezpečenie lepsej vykonnosti v mieste instalacie dodrzujte nasledujuce opatrenia a Pokyny:

• Vyhybaite sa recirkulacij toku yzduchu.
  Uistite sa, ze sa v blizkosti nevyskytuju prekazky, ktoré bránia správnemu toku vzduchu.
  -Uistite sa,ze zaklad je pevny a odolny,aby sa co najviac znizhl hluk a vibracia.
  -Vyhnite sa instalacii zaradenia v obzvlast' prasnych miestach, prezeby mohio dojst k zneci steniu kondenzacnych bateri.
  Voda v système musi byt obzvlást cistá a vsetky stopy oleja alebo hrdze sa musia odstranit. Na vustpej trubke zaradenia musi byt namontovany mechanicky filter vody.

Požladavky minimálneho priestoru

Je doèlezite resepktovat minimale vzdialenosti na vsetkych zariadienach pre zabezpecenie optimalej ventilacie kondenzačnchy bateril.

Ked sa rozhodnete umiestnil' zariadenia, pre zabezpecenie adekvatneho toku vzduchu je potrebné brat do uvahy nasledujuce faktory:

Vyhybajte sa recirkulacii tepleho vzduchu

Vyhybajte sa nedostatočnému privodu vzduchu ku kondenzátoru, chladeného vzduchom.

Obe podmienky mozu sposobit zvy Senie kondenzaeho tlaku, ktoré vedie k zniženiu energetickej vykonnosti a chladiacej učinnosti.

K zariadeniu musi byt pristup za kazdej strany pre vykonavanie udrzbarskych ukonov po instalacii.

Vertikány odvod vzduchu nesmie byt zataraseny. Pokiaf sa okolo zariadenia nachadzaju steny alebo ine prekazky rovnakej ysky aka samotne zariadenie, toto musl byt nainstalované vo vzdialenosti vacsej nez 2500 mm. Ak su prekazky vysssie, zariadenie musl byt nainstalované vo vzdialenosti vacsej nez 3000 mm.

Pokial' bude zariadenie nainstalované bez doprzania minimalynch odporučenych vzdialenosti pre vertikáne steny a/alebo prekázky, moze dojst' ku kombinići recirkulácie teplého vzduchu a/alebo nedostatočného privodu vzduchu ku kondenzátoru chladeného vzduchom s nasledným zniženim vykonnosti a učinnosti.

V kaźdom pripline mikroprocesor umozni zariadeniu prisposobit sa novej operacnej prevadzke, dodavajuc maximalu vkykonnost, ktora je k dispozicii v urcitiych podmienkach, aj ked je bočná vzdialenost mensi na než je odporučene; okrem operacñych podmienok, ktoré by mohlovplyvit bezpečnost personálu a spofahlivost zariadenia.

Ked'doje k umiestnenu dvoch alebo viac zariadeni vedfa seba, odporuca sa dorziavat vzdialenost najmenej 3600 mm medzi blokmi kondenszatorov.

Pre dalsie riesenia kontaktujte koncesionara vyrobu.

Zvuková ochrana

Pokial si hladina zvukovej emisie vyzaduje spefickú kontrlu, je potrebné venovat pozornost zvukovej izolacii zariaidenia od podstavca aplikovanim protivibrčný prvkov adekvatnym sposobom (dodávajú sa ak o voliteñé prky). Flexibilne spoje musa byt nainstalované aj na hydraulickych zapojeniach.

Vodné trubky

Trubky musia byt naprojektovane s co majmensim poctom ohybov a zmien vo vertikalienom smere. Tymto sposobom sa znaone znižia vydavky na instalaciu a zlepši sa vykonost systemu.

Hydraulickystem musi mat:

1. Antivibracne prvky sluziace pre znizenie prenosu vibraciin na strukturu.
2. Izolań ventily pre izoláciu zariadenia od hydraulického systému poças servisnych ukonov.
3. Prietokomer.
4. Manuǐne alebo automatické odžvdušnovacie zariadenie umiestné v najvyssom bode systému, zatial co drenážne zariadenie umiestné v najnižsom bode systému.
5. Evaporator a zariadenie pre rekuperaciu tepla, ktorne ni su umiestnene v najvyssom bode systemu.
6. Odpovedajúce zariadenie, ktoré slúži pre udrziavanie tlaku v hydraulickom système (expanzná nadoba, atf.).
7. Ukazovatele tlaku a teploty vody, ktoré napomáhaju pracovíkovi pri servisnych a udžbárskych ukonoch.

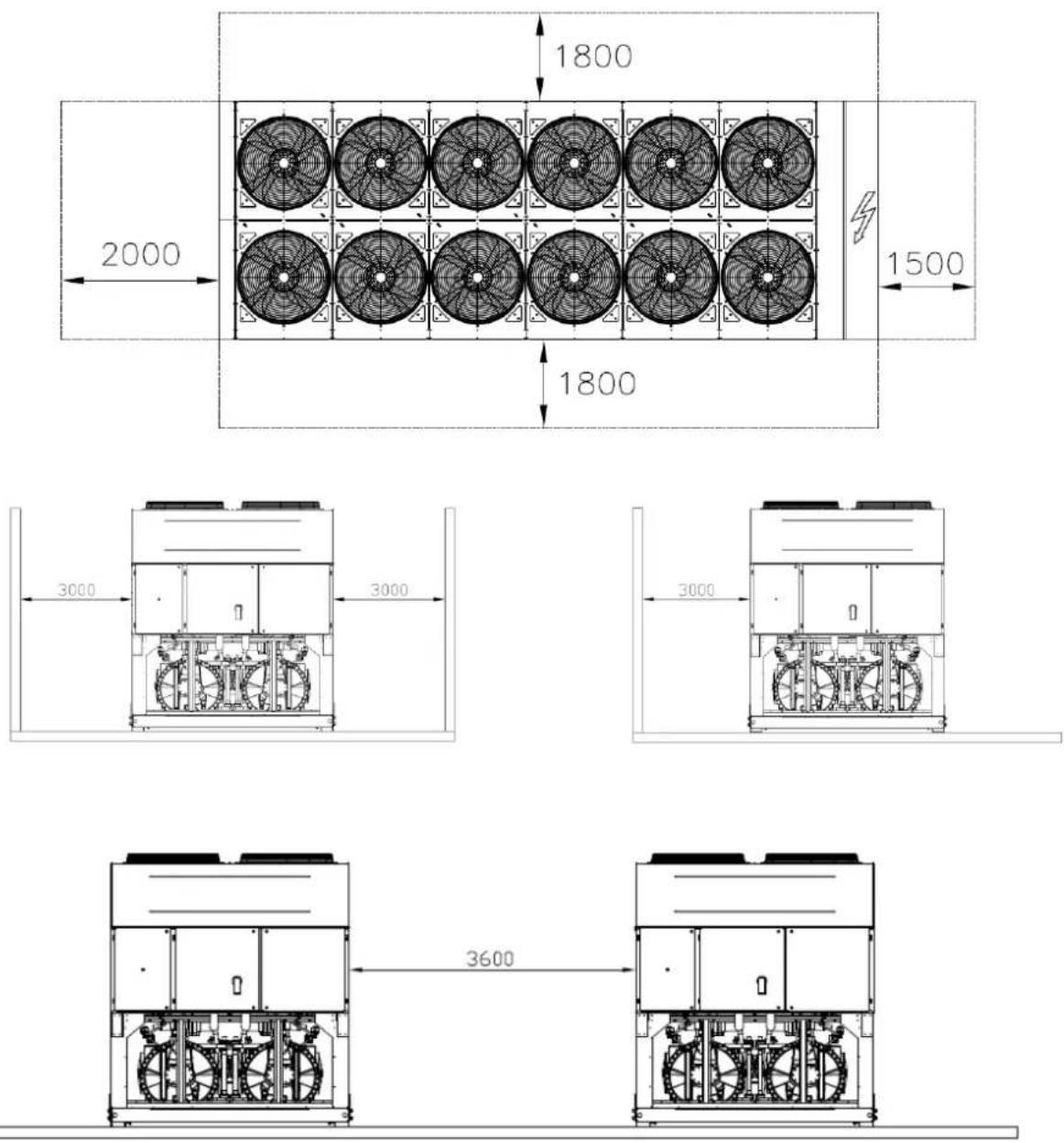

Obrazok 4 - Požiadavky minimálneho priestoru

1. Filter alebo zariadenie, ktoro moze odstranit' castice z kvapaliny. Pouzitie filtr predluzje zivotnost evaporatora a cerpadla a napomaha hydraulickemu systemu udrziavat sa y lepsch podmienkach.
2. Evaporator je vybaveny elektrickym odporom s termostatom, ktory zabepecuje ochranu proti zamrznutiu vody pri minimalej teploe prostredia -25^ .Vsetky ostatne vodne trubky/externe hydraulice zariadenia systemu musa maf zateplenie proti mrazu.

3. Zariadenie pre rekuperaciu tepla sa musi v zimnom obdobi vyprazdnit, Pokial sa do hydraulickeho obvodu neprida zmes etylen-glykolu v prisluusnom percentualnom pomere.

4. V priade vymeny zariadenia sa musi cely hydraulicky systemyvyprazdnit'aycistipredytm,nez bude namontovanenevzariadenie.Pred uvedenim noveho zariadenia do prevadzky sa odporuca vykonat prislu'sne testya chemicke upravy vody.

5. Pokiaf sa glykol prida do hydraulickeho systemu ako prostriedok proti zamrznutiu, davajte pozer, pretoze prfvodny tlak bude nizsi, vykonnost' zariadenia sa znizia aPoklesy tlaku budu vacsie. Je potrebné opatovne nestavit vsetky ochrannesystemy zariadenia,ako zariadenie proti zamrznutiu a ochranneszariadenie proti nizkemu tlaku.
6. Pred izolovanim vodnych trubiek sa uistite, zenedochadza kunikom.

Obrazok 5 - Zapojenie vodnych trubiek k evaporatoru

1. Manometer
2. Flexibilny konektor
3. Prietokomer

4. Tepelna sonda

5. Izolačný ventil

6. Čerpadlo
7. Filter

Obrazok 6 - Zapojenie vodnych trubiek k vymennikomrekuperacie tepla

1. Manometer
2. Flexibilny konektor

3. Tepelná sonda

4. Izolačny ventil

5. Čerpadlo
   6.Filter

Uprava vody

Pred spustenim zariadenia yvistite vodny obvod. Necistota, vapnik, usadeniny korozie alebo ineho materiu sa mozu hromadit vo nvtri tepelneho ymennika a zniit tak jeho kapacitu tepelnej ymemy. Moze dojst aj k poklesu tluk, znizeniPrietokuj vody.Vhodna uprava vody moze teda zniit

riziko korózie, erózie, formovania vaplnika atd. Odpovedajúca najvhodnejśia uprava sa urci priamo na miesto podla typu systemu a vastnosti vody.

Vyrobca nezodpovedá za eventualne skody alebo nesprávné fungovanie zariadenia v dosledku chýbajucej alebo nevhodnej upravy vody.

Pri projektovani systemu sa vzy beru do uvahy komplexne dve alebo viac metod ochrany, popisanych niizsie:

Staly obeh toku vody vo vnutri trubiek a yvmennikov
Pridanie adekvatneho mnozstva glykolu do vodneho obvodu.
- Tepelná izolácia a dodatočné zahrivanie vonkajśch trubiek
- Vyprázdnenie a vyčistenie tepelného vymenníka počas zimného obdobia

Je zodpovednostou instalatera a/alebo udrzbara zaist pouzitie
metod proti zamrznutiu. Ulstite sa, aby sa vzy previedli udzbarske
ukony potrebné pre ochranu proti zamrznutiu. Chybajuce
dodrozianie vyssie uvedenychPokynov moze sposobit poskodenie
zariadenia. Skody zapricinene mrazom nespadaju do zaruky.

Instalácia prietokomeru

Pre zaistenie dostatočného množstva vody pre cely evaporátor je nevyhnutné nainstalovat' na hydraulickom obvode prietokomer, ktorý moze byt' umiestný na vodnych trubkach na vstupe alebo vystupe. Ulohou prietokomeru je zastavit' zariadenie v pripadé prerušenia toku vody a chraniţ tak evaporátor pred Zamrznutim. Vyrobca ponúka ako volitelné prvok prislušne zvolený prietokomer. Tento prietokomer lopatkového typu je vchodné pre externu nepretržitu aplíkáciu (IP67) s priemerom trubiek od 1" do 6". Prietokomer je vybavený cistém kontaktom, ktorý musi byt' elektricky pripopojeny ku koncovám, ako jeznázornene na elektrickej schéme. Prietokomer musi byt' nastavený tok, aby mohol zasiahnut', kek tok vody evaporatóra klesne pod 50% nominálneho prietoku.

Rekuperación tepla

Podla zelania moze byt zariadenie vyavené aj systémomrekuperacia tepla.

Tento systém sa aplikuje pomocou tepelného vymennika chladenehovodou, ktory sa umiestnjue na odvodovú hadicu kompresora a pomocou prislušného zariadenia, ktoré riadi tlak kondenzácie.

Pre zabezpečenie fungovania kompresora vo vnu'tri vlastnej schranky nemoze zariadenie pre rekuperáciu tepla fungovat's vodou o teplete nižšej než 28°C.

Projektant zariadenia a instalater chilleru nesu zodpovednost za dodrziavanie tejo hodnoty (napr. pouzitim ventilu bypass pre recirkulaci)

Elektrické zariadenie

Vseobecn vlastnosti

Vsetky elektrické zapojenia k zariadeniu musia byt' v sulade s platnymi predpismi a normami.

Vsetky ukony instalacie, nastavenia a udrzby musi vykonavat kvalifikovany personal.

Konzultujte spefickú elektrickú schému opovedajúcu zaupenému zaradeniu. Pokial' sa elektrická schéma na zaradeni nenachadza alebo ste ju stratili, kontakuktje vasho koncessionária vyrobuču, ktorý vám zašle kópiu.

V priade nezrovnalosti medzi elektrickou schémou a panelom/elektrickými kablami kontaktujte koncesióná rvyrobu.

Používajte iba medèné vodiče, v opačon tripade by mohlo dojst k prehriatiu alebo korozii v styčnych bodoch s rizikom následného poskendnia zariadenia.

Aby nedochádzalo k prerušeniam, káble riadenia sa musia zapojit oddelene od elektrickych káblov. Za tymto učelom použivajte rozdieline trubice pre vedenie káblov.

Pred akymkol'vek zasahom na zariadieni otvorte hlavny odpojovaci vypinač na hlavnom napájaní zariadenia.

Pokial systém zahrnjuze zariadenia, ktoré spasobuju vyssie harmonické (ako VFD a rez fázy), mozu straty smerom do zeme dosiahnut' aj omnoho vyssie hodnoty (zhruba 2 Ampérov).

Ochrany pre systém elektrického napájania musia byt naprojektované na základe vyssie uvedenych hodnot.

Fungovanie

Zodpovednost' pracovnika

Je drolezite,aby bol pracovnik prislušne vyskoleny a oboznámil sa so systémom pred použitim zariadenia. Okrem precitania tejto prirúcky si musi tiež prestudovat operácnu priručku mikroprocesora a elektricku schému,aby pochopil sekvencie uvedenia do chodu, fungovanie, sekvencie zastavenia a fungovanie vsetkych bezpečnostnych zariadieni.

Pocas fazy prveho spustenia zariadenia technik, povereny vyrobcom, je k dispozlici odpovedat na akukolek otazku a poskytnut instrukcie pre vykonanie spravnych procedur.

Pracovnik si musi zaznamenavt operacne udaje pre kaźdé nainstalované zariadenie. Dalsia registrácia sa musi viest pre vsetky pravidelné servisné a udrzbarske ukony.

Pokial pracovnik zistí anománe alebo neobvkylé operacné podmienky, mus konzultovat technickú sluzbu, poverenú vyrobcom.

Bezná udrzba

Ukony minimalej beznej udrzby su vymenované v Tablke 2

Asistencia a záruka

Vsetky zariadenia su testované vo vyrobe a podliehaju zaruke podobu 12 mesiacov od prveho uvedenia do prevadzky, alebo 18 mesiacov odo dna dodania.

Tieto zariadenia boli naprojektované a konstruovane s ohladom na najvysskvalitafvny standarda zabezpecujuroky bezporuchoveho fungovania. Jednako je dolezite postarat sa o prislu'snu a pravidelnu udrzbu v suladu so vsetkymi procedurami, uvedenymi v tejto prfrucke, akoi v sulade s dobrmy practikami vztahujucimi sa na udrzbu strojov.

Odpurca sa uzavriet zmluvu ourdze so servisnym strediskom, opravnenym vyrobcom, aby ste si zabezpegi ulnny a bezproblmovy servis vdaka skusenosti a kompetencii nasho personalu.

Je treba brat do uvahy i fakt, ze zariadenie si vyzaduje udrzbu aj ked je este v zaruke.

Majte na vedomi, ze nesprávné použitie zariadenia, napriklad mimo svojich operacných limitov alebo chybjauca udrzba podlaPokynov uvedenych v tejo priruče, majú za nasledok zrušenie záruky.

Dodržujte najmā nasledujúce body pre respektovanie podmienok záruky:

1. Zariadenie nemoze fungovat mimo operacnch limitov
2. Elektrické napájanie musí zodpovedat limitom napátia musí byt' bez vyskytu harmonickych alebo nahlych zmien napátia.
3. Trojfazové napájanie nesmie vykazovat nerovnováhu medzi fazami vyssiu než 3%. Zariadenie musí dostat vypnuté, pokář elektrický problém nebude vyriěsény.
4. Nedeaktivujte alebo nezrušte Žiadne bezpečnostné zariadenie, ako Mechanické, tak elektrické alebo elektronické.
5. Voda, použivaná pre phenie hydraulického obvodu, musi byt Čistá a vchodne upravena. Na njblížsom bode k vstupu evaporatóra musi byt nainšalovaný mechanický filter.
6. Pokial pri objednávke nebolo dochodnute inak, prietok vody evaporatóra nesmie byt nikdy viac ako 120% a menej ako 80% nominálnej kapacity.

Pravidelné povinne kontroly a uvedenie zariadenia pod tlak

Zariadenia patria do kategorié IV klasifikácie stanovenej Europskou Smernicou PED 2014/68/EU.

Pre chillery, patrique do tejo kategorie, niektoré miestne normy si vyzaduju pravidelnu inspekciu zo strany opravnenego servisného strediska. Overte si platné poziadavyk na mieste instalacie.

Tabulka 2 - Program beznej udrzby

Zoznam Úkonov	Tуždenne	Mesačne(Pozn. 1)	Ročné/Sezónne(Pozn. 2)
Všeobecne:
Cítanie operacnych Údajov (Pozn. 3)	X
Vizuálna inšpekcia zariadenia pre eventuálne škody a/alebo uvoʃnenie		X
Kontrola integrity tepelnej izolácie			X
Čistenie a nalakovanie, kde je to potrebné			X
Analýza vody (6)			X
Kontrola fungovania prietokomeru		X
Elektrické zariadenie:
Previerka kontrolných sekvencii			X
Kontrola opotrebovania počitadla - vymenit', ak je to potrebné			X
Kontrola správného utiahnutia věsetkých elektrických koncoviek - utiahnut', ak je to potrebné			X
Cistenie vnútra elektrického kontrolného panelu			X
Vizuálna inšpekcia componentov pre eventuálne známky naderného zahrivania		X
Previerka fungovania kompresore a elektrického odporu		X
Meranie izolácie motora kompresora pomocou Megger			X
Chladiaci obvod:
Kontrola prítomosti eventuálnych Únikov chladiva		X
Vizuálna previerka toku chladiva prostrednictvom inšpekçného skla kvapaliny - inšpekné sklo musi byt' plné	X
PrevierkaPoklesu tlaku filtra dehydratóra		X
PrevierkaPoklesu tlaku olejového filtra (Pozn. 5)		X
Analýza vibrácij kompresora			X
Analýza kyslosti oleja kompresora (7)			X
Čast kondenzáhora:
Čistenie blokov kondenzáhora (Pozn. 4)			X
Previerka správného utiahnutia ventilátorov			X
Previerka rebier bloku kondenzáhora - odstránit', ak je to potrebné			X

Poznámky:
1. Mesacné uyony zahmjuajukony tzydenné.
2. Ročné škony (alebo sezónne) zahrůjá tjždenne a mesačné.
3. Operacne udaje zariadenia sa mozu ciat denne, s respektovanim vysokého pozorovadieho standardu.
4. V prostrediach so zwyjsenou koncentraciou castic vo vduchu je potrebne cistit bloc kondenzatora casteisie.
5. Vymente olejov filter, ked' Pokles taku vztahujuci sa k nemu dosiahne 2,0 barov.
6. Kontrolujte pritomnost'eventualnych Rozpustenych kovov.
7. TAN (Cislo celkovych kyselin): ≤0,10: ziadny ukon
Medzi 0,10 a 0,19: ymnte protikyselinove filtre a skontrolype po 1000 prevadzkovych hodinach. Pokraujte vo vymene filrov, dokial TAN nie je
nizsnez0,10

0.19: yvmenele, olejov filter a dehydrator oleja. Kontrolujev pravidelnych intervaloch.

Dolezite informacia vztahujuce sa k pouzivanemu chladivu

(1) GWP = Zohrievaci výkon Globálny

Mnozstvo chladiva, potrebne pre štandardné fungovanie zariadenia, je uvedené na identifikacn oštiku zariadenia.

Skutočné množstvo chladiva, nachadzajúce sa v zariadení, je signalizované striebomou tyčnkov vovnú tri elektrického panelu.

V závislo di európskej alebo miestnej legislatóy je mozné, ze su potrebné periodické inšpekce pre zistovanie eventualnych unikov chladiva.

Navodila za enote, polnjene v tovarni in na terenu

(Pomembne informacije o uporabljenem hladilinem sredstvu)

Hladilni systemd bo napoljen s flourinirami toplogrednimi plini.

Kontaktujte miestneho predajcu pre dalse informacia.

Likvidácia

Zariadenie je realizovane z kovovych, plastovych a elektronickych componentov. Vsetky tieto casti sa musia likvidovat' v suliade s platnymi miestnimi predpismi.

Olovené baturie sa musia zbierat' azaslat do spezialneho zberneho strediska.

Olej sa musi zbierat' azaslaf do specialnoho zberneho strediska.

Tt t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Vroba sa zaba vju alekolvek zoipovedost za eventuale pireame alebo nepriame skody, a to najisrom zmyslslova, suviisiace alebo spojen s pouzim aleabo interpreteciu tej priruky.

Vhyradzujeme si pravo vykonéval projektové a strukuralne modifikáce v ktoromkolvek momente bez predchodzajuceho upozomenia. Zobrazenie na obalke nie je závezné.

Verzia jednotky s vol'nym chladenim

Jednotky s volnym chladenim maju dodatochne vinutie cievky, ktoré sa použiva na predchladzovanie kvapaliny prudacej budovy a zvyşenie celkovej učinnosti odbremenenim kompresorov, až kym sa uplne nezastavia, ak to dovofuju podmienky prostredia. Tok vody možno presmerovat k dodatochny vinutiam cievky trojcestným ventilom (alebo dvoma samostatnými ventilimi, v závislosti od velkosti chladica), ak teplota okolia klesne pod uroven teploty spatného toku vody.

Vofne chladenia moz noktivov spinaom QFC umiestnemv ovladacej casti elektrickeho panela. Po aktivacii funkcie volnoho chladenia riadi ovladac jednotky prevadzku vodnych ventilov automaticy. Systm riadi aj prevadzku ventilatorov, cim maximalizuje efekt volheho chladenia.

POZOR

Vodny system MUSI byt naplenny spravnym pomerom vody a glykolu. Koncovy pouzivatej je zodpovedný za spravny percentuyny podiel vody a glykolu. Na skody vinuti cievok voIneho chladenia sposobene zamrzutim sa nevztahuje zaruka.

POZOR

Existuju dva typy regulačného systému vořného chladenia:

Systém vo'ného chladenia s trojcestným ventilom

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Vinutia cievky vofného chladenia
3 Way Valve	Trojcestný ventil
EEWT	Tepelná sonda vystupu vody
Evaporator	Výparnik
ELWT	Teplotné snímač výstupnej vody

Systém vořného chladenia s dvojecestnými ventilmi

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Vinutia cievky vofného chladenia
2 Way Valve	Dvojeestný ventil
EEWT	Tepelná sonda vystupu vody
Evaporator	Výparnik
ELWT	Teplotné snímač výstupnej vody

V závislsto od prevádkovych podmienok a nastavenej hodnoty Jednotky sa vymena systemu sa ovláda prostrednictvom vtavaného ovládača Jednotky. Medzi zimnou a letnou prevádkou suPoklesy tlaku na strane vody rozne a preto sa moze lišit' aj prietok vody chladica. Overte, ā sa minimány a maximálny prietok vody medzi zimnou a letnou prevádkou nachadza v rámci limitov prietoku vody (pozrite si námod na obsluhu vyrobku).
