NÁVOD K OBSLUZE EWADC20C-XL DAIKIN

Tato přiručka prěstavuje duležitý pomocný dokument pro kvalifikovaný personal; vžádném pripadě však nikdy nemůze byt nahražkou samotného personál.

Dekujeme, ze jste si zakoupili toto chladic zaifzeni

PRED INSTALACI A UVEDENIM DO PROVOZU SI POZORNE PPRECETETUTO PRIRUCKU.

NESPRAVNÁ INSTALACE MÜZE ZAPRICINIT ZÁSAHY ELEKTRICKYM PROUDEM, ZKRTY, POZÁR ANEBO JINE SKODY NA PRISTROJI A ZRANÉNI OSOB.

ZARIZENI MUSI BYT NAINSTALOVANO KVALIFIKOVANYM PRACOVNIKEM/TECHNIKEM.

UVEDENI ZARIZENI DO PROVOZU MÜZOU VYKONAT POUZE ZKUSENI A OPRÁVNÉNI PROFESIONÁLNI PRACOVNICI.

VSECHNY UKONY SE MUSI PROVADET V SOULADU S MISTNIMIPREDPISY ANORMAMI.

INSTALACE ZARIZENI A JEUHO UVEDENI DO PROVOZU JE PRISNE ZAKAZANO V PRIPADE, ZE VSECHNY POKNYV TETO PRIRUCCE NEJSOU ZROZUMITELNE.

V PRIPADE POCHYBNOSTI, PRO DALSI INFORMACE A RADY KONTAKTUJTE KONCESIONARE VYROBCU.

Popis

Zafrzeni, ktere jste zakoupili, je "chiller se vzduchovym kondenzátorem" jegna se o zafrzeni, urcené pro ochlazovani vody (anebo smesi vody a glykolu) v mezich hodnot, popasnych niz. Fungovani zafrzeni se zakláda na kompressi, kondenzaci a evaporaci páry, podle obraceného cyklu Carnot. Zakladni componenty jsou:

• Kompresor s ventilem pro zvysovani tlaku chladici pary pres tlak evaporace az po tlak kondenzace.
  Evaporátor, ve kterém dochází k evaporaci kapalného chladiva s nizkým tlakem a následné k ochlazováni vody.
• Kondenzátor, ve kterém dochází ke kondenzaci páry vysokeho tlaku a k vypuzeni tepla z ochlazované vody do atmósfery prostřednictvim tepelného vyměniku, ochlazovaného vzduchem.
• Expanzni ventil, ktery umoznju se nizit tlak kondenzované kapaliny, preechajejic od tlaku kondenzace ke tlaku evaporace.

Obecné informace

Vsechna zaifeni jsou dodavany s elektrickymi schematy, certifikovamni wkresv, identifica#n mstfkem; a DOC (Prohlasei o shode); v teto dokumentaci jsou uvedené vsechny technike udaje zakupeneho zaifeni a JSOU NEODDELTELNOU A PODSTATNOU CASTI TETO PRIRUCKY

V pripadē neshody mezi touto pfrüückou a dokumentaci
priestroje jsou smerodatne udaje, uvedene na samotném
pristroji. V pripadē pochybností kontaktujte koncessionäre
vyrobce.

Ucelem teto pfrucky je poskytnout pomoc kvalifikovanemu instalaterovi a pracovnikovi, aby byla zajistena spravna instalace, uvedeni do provozu a udzba zaizeni, bez ohrozeni osob, zvirat a/nebo prdetmu.

Dodani zarizeni

Po dodani zafrzeni na misto instalace je zapotrefbi jej zkontrolovat, aby se zjistili eventualni skody. Je zapotrefbi prohlednout a zkontrolovat vsechny komponenty, vyjmennové v dodacim listu.
Pokud je zařizení poskozeno, neodstrańjte poskozený materialá okamžitě ohlaste skodu přepravní společnosti, aby zařizení prozkoumala.
Okamžite škodu nahlaste koncesionáři vyrobce, poshéte mu podle moznosti smíny, které mužou být užitečné při zjistováni odpopěvodnosti.
Škoda se nesmi odstranit, dokud nebyla vykonána kontrola ze strany prydstavitele vyrobce anebo prepravní společnosti.
Prid instalaci zaifen se uistete, ze model a elektricke napetuf uvedene na stitku je spravne. Vyrobce neodpoveda za, eventualni skody vznikle po prijet zaifeni.

Provozni limity

Uskladněni

Podminky prostřédí musi odpopvldat následujíím limitúm:

Minimálni teplofa prostředí -20°C

Maximánlí teploa prostředí 57°C

Maximánlí relativny vlhkost 95% bez kondenzace

Uskladněni prí nizsī teplěť je minimálníteplota muže poskodit komponenty zařiženi, zatímco prí vyší teplěť jako je maximální muže zpúsobit otevřeni bezpečnostnich ventilú. Uskladněni v prostřédí s kondenzaci muže poskodit elektrické komponenty.

Fungovani

Fungováni je povoleno v mezich limitu uvedenych na Obrázku

2.

Zařizení se musí používat s prútokem vody evaporátoru mezi 50% a 140% nominálho prútoku (standardní operacní podminky).

Provozmimo uvedenych limitu muze zafrizenf poskodit.

V pripadé pochybností kontaktujte koncesionáre vyrobce.

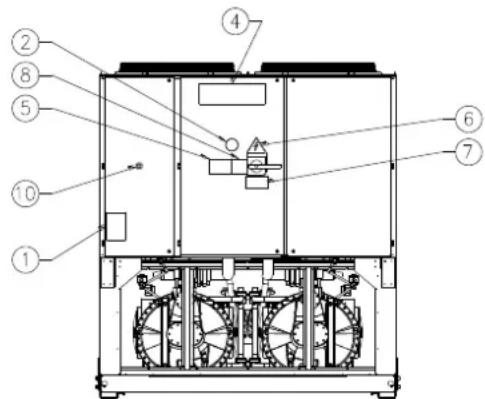

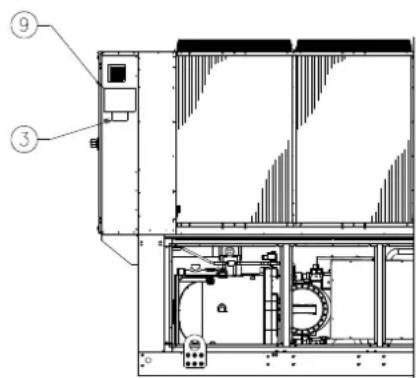

Obrak 1 - Popis stitku pouzitych na elektrickem panelu
(Elektricky panel muzebyt zedvou ruznych vysek)

Identifikace stifiku

1 - Symbol nehořlavého plynu	6 - Symbol elektrického nebezpečí
2 - Typ plynu	7 - Upozorněné o nebezpečné napětí
3 - Údaje identifikacného štítku zařizení	8 - Upozorněné o utážení kabelú
4 - Logo výrobce	9 - Pokyny ke zvedáné
5 - Upozorněné o naplěné obvodu vodou	10 - Nouzové zastavení

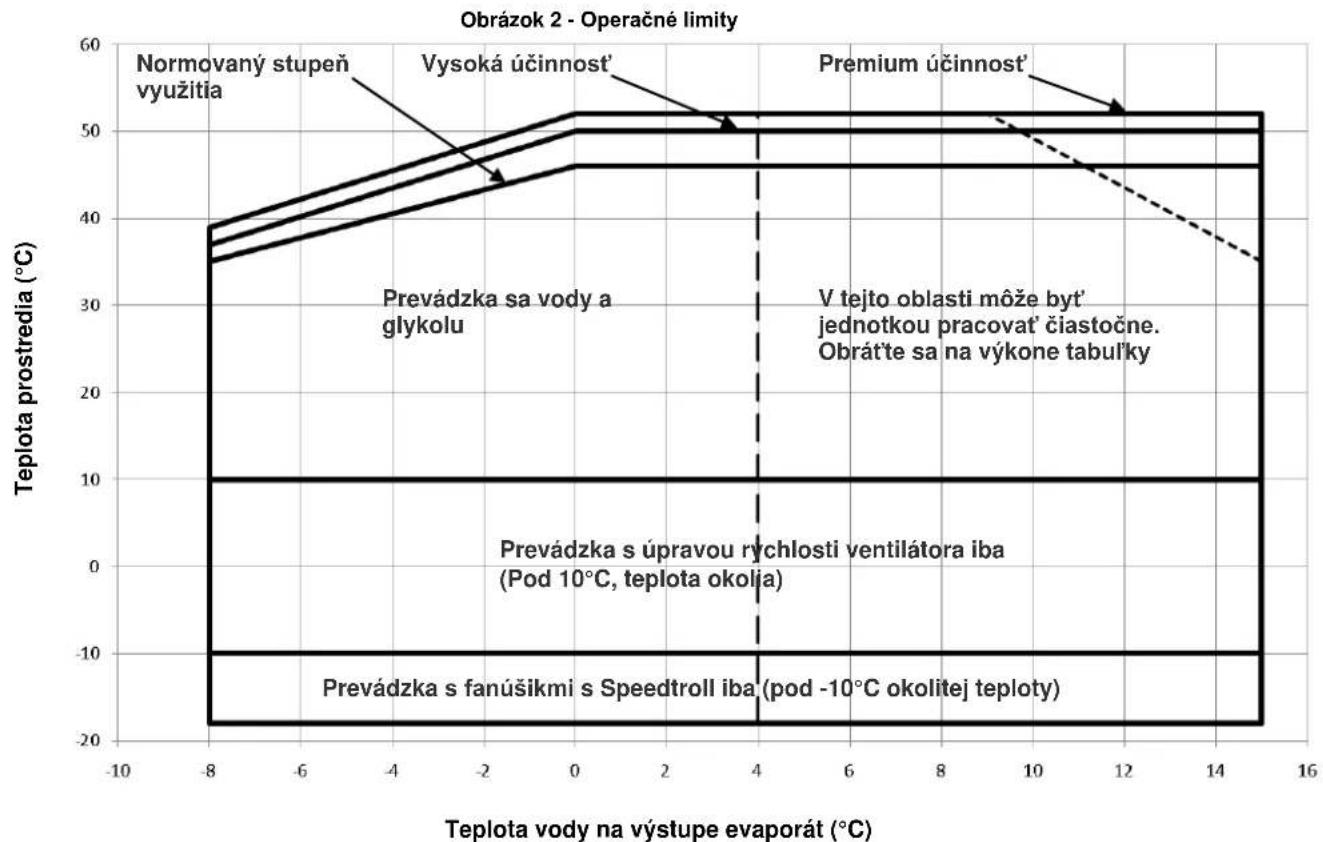

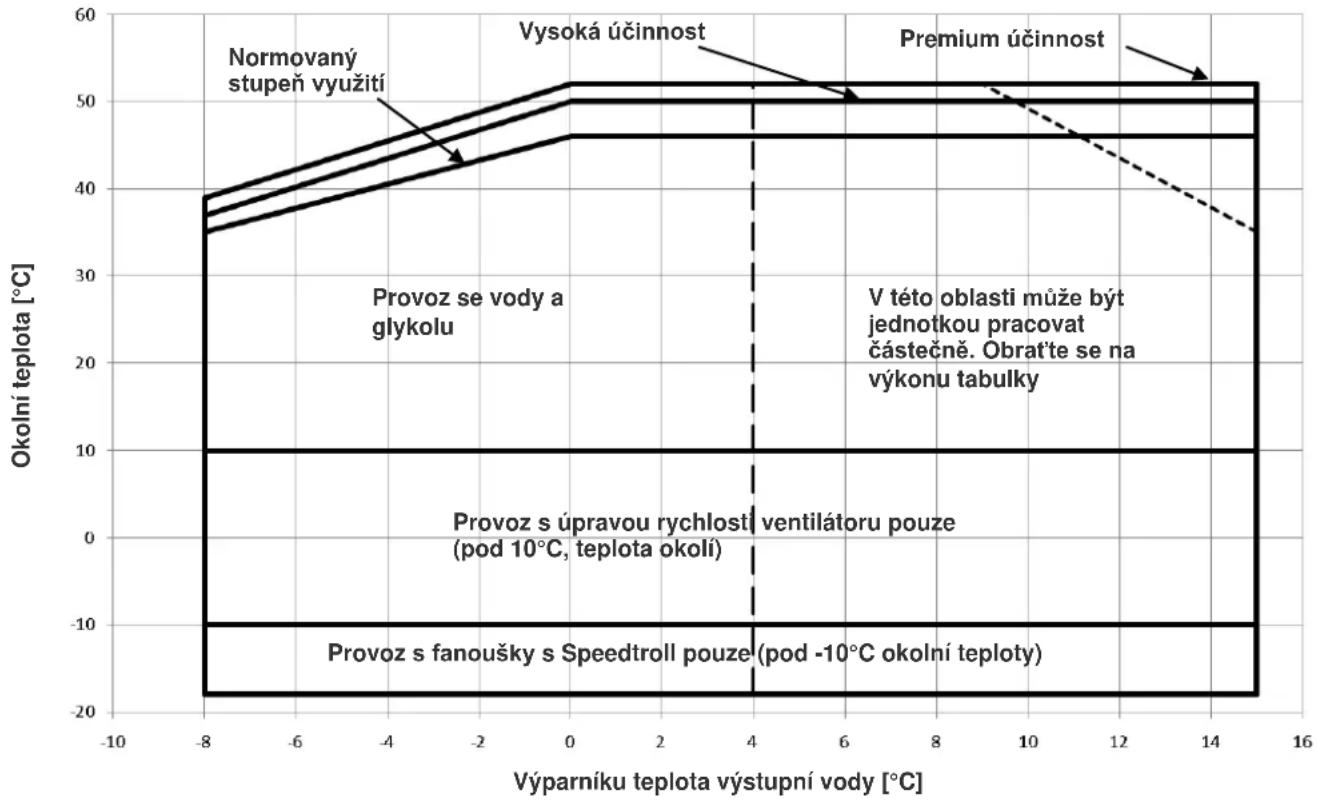

Obrázek 2 - Provozní limity

Bezpečnost

Zarizeni musi byt pevné uchycene k podlaze.
Je duležite dodržovat nasledujiciPokyny:

• Zařizenì se muže zvedat pouze v príslušnych bodech, vyznacenych Žlute, které se nacházejí na jeho podstavci.
• Pristup k elektrickym componentüm je zakázân,Pokud předtím nebul hlavný vypinač zařizení otevřen a elektrické napajeni deaktivovano.
• Pristup k elektrickym componentum je zakazan bez pouziti izolačni plośiny. Nepristupujte k elektrickym componentum,Pokud se v blízkosti vyskytuje voda/nebo vhlkost.
• Ostré okraje a povrch casti kondenzátoru mužou zpúsobit poraněni. Vyhybejtse se primemu kontaktu a používejte vhydné osobní ochrannes prostředky.
• Pfed jakymkoli zasaeh nam chladicich ventilatorech a/nebo kompressorech odpje elektricke napajeni otevfenim hlavnlo vypinac. Nedodrzovani tohoto pravidla mze zpusobit vaznaronei.
• Nevkladeje pevné prédmety do vodnich trubek, zatimco je zaizeni zapojeno k systemu.
  Mechanicky filtr musi byt nainstalovan na vodni trabce, ktera je zapojena ke vstupu tepelného yměníku.
• Zafizeni je vybaveno bezpečnostnímī ventily, které jsou namontovány po stranach nízkého a vysokého tlaku chladiciho obvodu.

Je prisne zakazano odstranit vsechny ochranné kryty pohyblivych casti.

V pripadé nečekaného zastaveni zařizení postupujte podlePokynu uvedenych v Kontrolné panel - priruckaPokynu, který je současti dokumentace, odevzdané konečnému uživateli.

Doporucje se provadet ukony instalace a udrzby spolu s jinymi osobami. V pripade nahodilych zraneni anebo problemu se chovejte nasledujicim zpusobem:

• zachovejte klid
• siskněte tlacítko alarmu, nacházi-li se y misté instalace
• prěmístěte raněnou osobu na teplé místo, daleko od zařizení a uložte ji do polohy klidu
• okamzité uvedomte personal odpovedny za bezpečnost v budové anebo pohotovostní záchrannou sluzbu.
• počekje na prichod pohotovostni sluzby a nenechávejte raněného samotného
• poskytněte všechny potřebné informace operátorum pohotovostní sluzby.

Vyhybejte se instalaci chilleru v prostfed, které muzé byt nebezpecné behem udrzbańskiych ukonu, jako napfiklad plosiny bez ochrannych zdek nebo zabradi anebo zony, které neodpovidaji pozadavkum pro okolni prostfed chilleru.

Hluk

Zařizení produkuje hluk zejměna v dusledku otáčeni kompresoru a ventilatóru.

Hladina hluku pro kaźdý model je uvedena v prilozné dokumentaci.

Pokud je zařazení správně nainstalovANO a použivANO a pravidelné jej podrobujete udžrbě, hladina hluku si nevyžaduje namontovani specifikné ochranného prístroje, ktery by fungoval nepfetržite poblíz zařazení.

V prfpade instalace se specifikymi zvukovymi pozadavky je zapotrebni nainstalovat dodatkovy pristroj pro snizeni hluku.

Přemistováni a zvedáni

Vyhybeje se narazum a/nebo otresum zaflzeni behem
nakladani/vykladani z prepravnho prostfedku a bēhem
premistovani. Tlačte ane bota tehje tzaženi pouze za rám podstavce. Umistěte zaflzeni dovnitř prepravnho prostfedku tak, aby se nehybalo a nezpúsobilskody. Dbejte na to, aby zádná cást zaflzeni neupadla bēhem pfepravy a
nakladani/vykladani.

Vsechna zaflzeni jsou vybaven body pro zvedani oznaenymi zlute. Pouze tyto body se muze pouzivat pro zvedani, jak je dale zobrazeno. Pouziveje rozperné tye, abyste predešli poskozeni kondenzni nadoby. Umistete je nad vetraky do vdalenosti alespn2,5 metru.

Zvedaci lana a posuvné tycé museji byt dostatečné pevné, aby bezpečné udržěi zařizení. Zkontrolujte hmotnost zařizení na jeho identifikacím stifku.

Zafrzení se musí zvedat s maximánl opatrností a pozorností, podlePokynu ke zvedáni, uvedenych na stitku. Zvedejte zafrzení pomalu a udržujte jej perfektné vyrované.

Umistěn a montžá

Vsechna zaifzeni jsou projektovana pro externi pouziti, na balkonechanebo zemi, za podmINEk, ze v prostoru urocenem pro instalaci senenachazeji prekazky, ktere by mohli snizovat pritok vzduchu ke kondenzacnIm baterim.

Zafrzeni musi byt nainstalovANO na pevnem a perfektne rovnem povrchu. Bude-li zafrzeni instalovano na balkonech anebo strechnach, je mozné, ze bude zapotrebí pouzit trámu pro Rozlození hmotnosti.

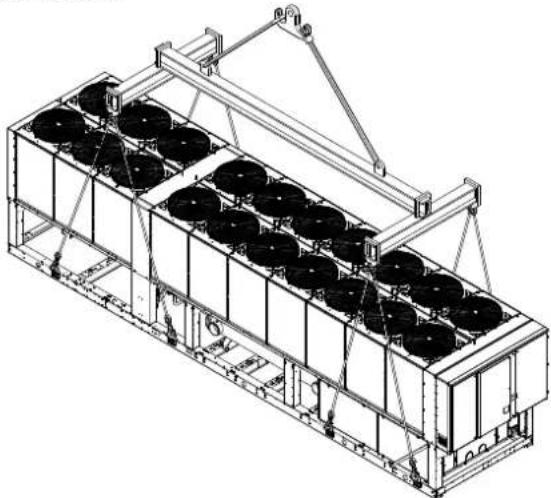

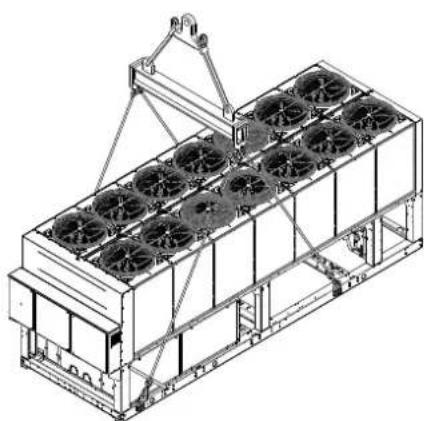

Obrázek 3-Zvedáni zařizení

2 kompreosrove Jednotky

3 komprésovre Jednotky

Pro instalaci na zemi je potrebny odolny cementovy zaklad o minimálni tloušće 250 mm a delce presahujíci delku samotného zařizení, zaklad musi byt schopný udržet hmotnost zařizení.

Pokud je zafrzeni nainstalovano v prostorach lehce pristupnych osobam anebo zvifatum, doporučuje se namontovat ochrnané mfižky na casti kondenzátoru a kompresoru.

Pro zabezpečeni lepsi vykonosti v miste instalace doržujte následujíci opatřeni a poukyny:

Vyhybeje se recirkulaci toku vzduchu.

Ujistete se, ze se v blizkosti nevyskytuji prekazky, které brani spravnému toku vzduchu.
Ujistete se, ze zaklad je pevny a odolny, ay se co nejvic snizil hluk a vibrate.
Vyhne se instalaci zaifeni v obzvlaste prasnych mistech, protoze by mohlo dojit k zneci steni kondenzaenich baterii.
Voda v systému musi byt obzvlsté cistá a vsechny stopy oleje anebo rzi se musi odstranit. Na vstupni trabce zaízeni musi byt namontován mechanicky filtr vody.

Požadavky minimálniho prostoru

Je dulezite respektovat minimn vzdalenosti na vsech zaifzenich pro zabezpecni optimni ventilace kondenzaich bateri.

Když se rozhodnete umistit zařizeni, pro zabezpečeni adekvátnétoku vzduchu je zapotrebl brat v uvahu následujíci faktory:

vyhbyeje se recirkulaci teplho vzduchu

vhybeje se nedostatecnemu pifwodu vzduchu ke kondenzatoru, chlazeneho vzduchem.

Obé podmíky mužou zpúsobit zvyşeni kondenzačního tlaku, které vede ke snizeni energetické vykonnosti a chladici učinnosti.

K zaizeni musi byt pristup z kaźde strany pro provaděni udrzbárskych ukonu po instalaci.

Vertikalni odvod vzduchu nsmi byt zataraseny.

Pokud se kolem zařizení nacházeji zdi anebo jiné prekázky stejné vyšky jako samotné zařizení, toto musí byt nainstalovano ve vzdalenosti větsí než 2500 mm. Jsu-li prekázky vyší, zařizení musí byt nainstalovano ve vzdalenosti větsí než 3000 mm.

Pokud bude zaření nainstalovANO bez dorženi minimálnich doporučěnývzdálenosti pro vertikánlí zdi a/nebo prěkážky, muže dojt ke kombinaci recirculace tephéo vzdchu a/nebo nedostatečného privrodu vzdchu ke kondenzátoru chlazeného vzduchem s naslednym sníženín ykonnosti učinnosti.

V kazdem pripademikroprocesor umozni zaifeni prizpusobit se novemu operacnmu provozu, dodavajic maximnviykonnost, ktera je k dispocii v urciych podminkach, i kdyz je bocni vzdalenost mensi nez je doporuovano; krome operacnich podminek, ktere by mohii ovlivnit bezpeocnost personalu a spolehlivost zaifeni.

Kdydz dojde k umisteni dvou anebo vice zaifzeni vedle sebe, doporučujé se dodržovat vzdalenost nejmné 3600 mm mezi bloky kondenzátoru.

Pro dalsi rešeni kontaktujte zastupce vyrobce, prosim.

D-EIMAC00608-16EU - 157/234

Zvuková ochrana

Pokud si hladina zvukové emise vyzaduje specifikou kontrólu, je zapotfěbi věnovat pozmost zvukové izolaci zarizeni od podstavce aplikovám protivibráčné prvkú adekvátím zpusobem (dodávaj se jako volitěné prky). Flexibilní spoje musi byt naintalovány i na hydraulických zapojeních.

Vodni trabky

Trubky musi byt projektovany s co nejmensim poctem ohybu a zmen vertikalniho smeru. Timto zpusobem se značné sníži vydaje na instalaci a zlepši se vykonnost systému. Hydraulicky systém musi mit:

1. Antivibračni prvky sloužić pro sníženi prenosu vibraci na strukturu.
2. Izolačni ventily pro izolaci zafrizeni od hydraulického systému během servisnich úkonú.
3. Prutokomer
4. Manualni anebo automaticko odvdušnovaci zafeni umistene na nejvyssim bodsystemu, zalimco drenáznizna zafenieni umistene na nejinizsim bodesystemu.
5. Evaporator a zaifzeni pro rekuperaci tepla, ktere nejsouna nejvyssim bodé systému.
6. Odpovidajici zaizeni, které slouži pro udrozovani tlaku v hydraulickém systemu (expanzní nadoba, atd.).
7. Ukazatele tlaku a teploty vody, které napomahaji pracovnikovi piri servisnich a udzbarskych ukonech.

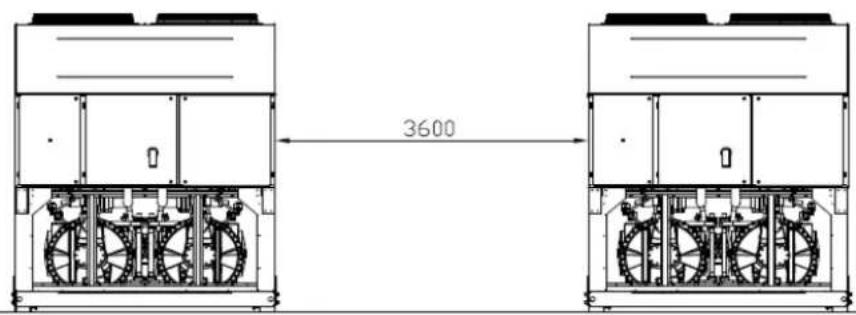

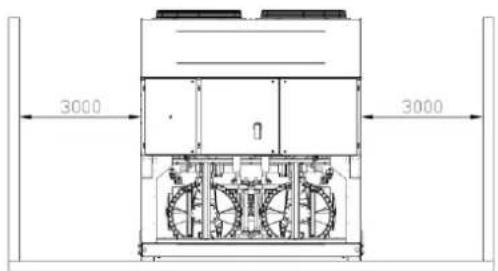

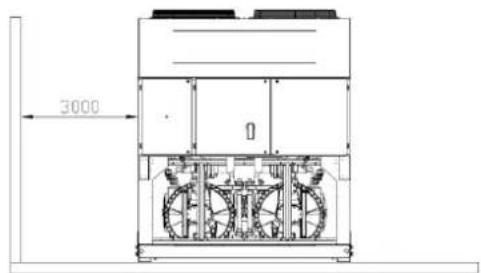

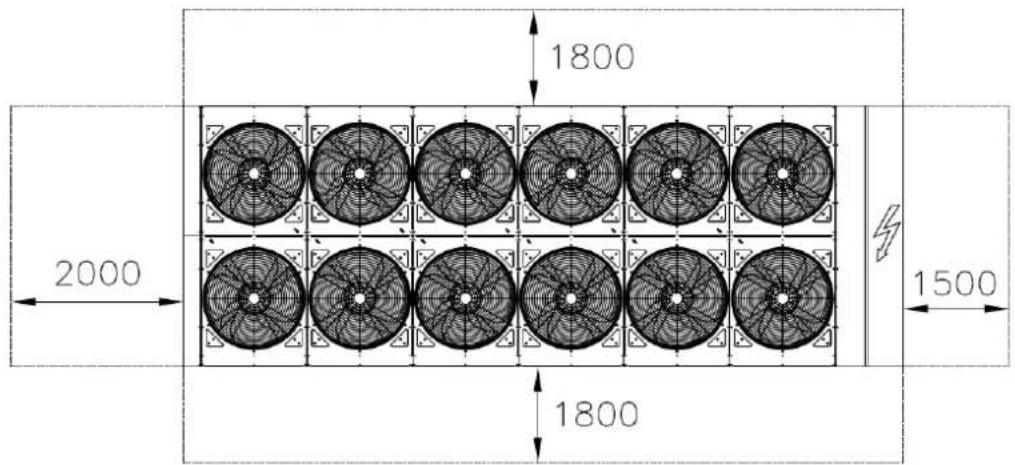

Obrázek 4 - Požadavky minimálího prostoru

8.. Filtr nebo zaifeni, ktere muze odstranit ccastice z kapaliny. Pouziti filtru prodluzije zivotnost evaporatoru a

cerpadla a napomáhá hydraulickému systému udržovat se v lepsich podminkách.

1. Evaporator je vybaven elektrickym odporem s termostatem, ktery zabezpuje ochranu proti zamrznuti

D-EIMAC00608-16EU - 158/234

vody pri minimálne teploté prostredi -25°C. Vsechny ostatni vodni trabky/externi hydraulická zařizení systému musi mit zatepleni proti mrazu.

10..Zarifen pro rekuperaci tepla se musi v zimnim obdobi vyprazdinit,Pokud se do hydraulickeho obvodu nepidá smes etylenglykolu v prisluhnem procentuinaln pomru.
11..V priPadé vymeny zafizen se musc cely hydraulicky system vyprázdnit a yvciistit preeftim, nez budou namontována nová zařeni. Před uvedením nového

zañzeni do provozu se dopurúje vykonat opovidajci testy a chemické upravy vody.

1. Pokud se glykol prida do hydraulického systému jako prostfedek proti zamrznuti, davejte pozor, ponëvadz privvodni tlak bude nizsí, vykonnost zařizení se sníží a poklesy tlaku budou větsi. Je zapotrebi opétovné seridit všechny ochrannesystémy zařizení, jako zařizení proti zamrznuti a ochrannes zařizení proti nizkému tlaku.
2. Pred izolovanim vodnich trubek se ujistete, ze nedochazik unikum.

Obrázek 5 - Zapojeni vodnich trubek k evaporatóru

EVAP

1. Tlakomer
2. Izolačni ventil
3. Flexibilni konektor
4. Cerpadlo
5. Prutokomer

6. Filtr

7. Tepelna sonda

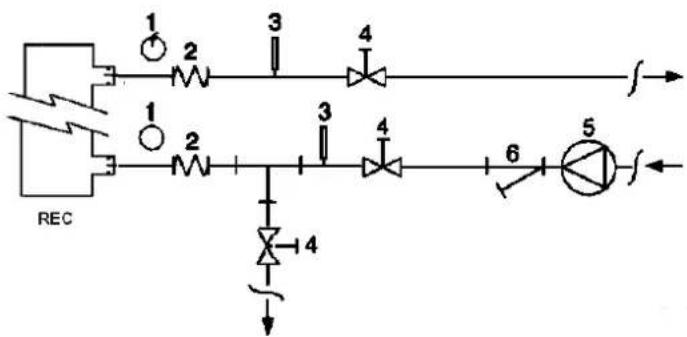

Obrázek 6 - Zapojeni vodnich trubek k vyměnikumrekuperace tepla

1. Tlakomer
2. Izolačni venil
3. Flexibilni konektor
4. Cerpadlo
5. Tepelná sonda
6. Filtr

Uprava vody

Pred spustēnīm zarifēnī vycistéte vodni obvod. Necistota, vapínk, usazeniny koroze anebo jineho materialu se muzou hromadit uvnit tepelného vyměniku a snizit tak jeho kapacitu tepelné vyměny. Mûze dojt i k poklesu tlaku, ke snizeni prutoku vody. Vhodná upravá vody mûze tedy snizit riziko

koroze, eroze, formovani vapniku atd. Odpovidajci a nejvhodnejsi uprava se urc frimo na miste podle typu systemu a vlastnosti vody.

Vyrobce neodpovidza za eventualni skody anebo spatne fungovani zarizeni v dusledku chybejici anebo nevhodne upravy vody.

Tabulka 1 - Akzeptovatelné limity kvality vody

pH (25°C)	6,8÷8,0		Celková tvrdost (mg CaCO3/ l)	< 200
Elektrická vodivost μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1.0
Chloridové iony (mg Cl- / l)	<200		Sulfidové iony (mg S2- / l)	None
Sulfatóvé iony (mg SO4- / l)	<200		Amonné iony (mg NH4+ / l)	< 1.0
Zásaditost (mg CaCO3/ l)	<100		Oxid křemičitý (mg SiO2/ l)	< 50

Ochrana proti zamrznuti reckuperačnich vyměnikù a evaporatoru

Vsechny evaporatory jsou vybavené elektrickym opdorem kontrlovanym termostacky, ktery zabepezuje vchodnou ochranu proti zamrznuti pri minimánlé teplote prostředī -25°C. Nicnéne, kromě připadu, kdy jsou výméníky tepla kompletné prždné a cîsté a obsahuji protimrznoci smēs, se mžou použit dodatkové metody proti zamrznutí.

Při projektovani systému se vždy komplexné berou v uvahu dve nebo vice metod ochrany, popsánych nizé:

Staly obeh toku vody uvmitr trubek a yvmeniku

• Pridani adekvatniho mnozstvi glykolu do vodnlo obvodu.
• Tepelna izolace a dodatkov zahrivani vnejsich trubek
  Vyprzdnéni a yciisteni tepelného yméniku bēhem zimnlo odoboi

Je odpovednosti instalatera a/nebo udrzbare zajistit pouziti metod proti zamrznuti. Ujstete se, aby se vzdy provedli udrzbarske ukony potfnebne pro ochranu proti zamrznuti. Chybejici doprozovani vyse uvedenychPokynu muze zpusorbit poskozeni zaflzeni. Skody zapficinene mrazem nespadaji do zaruky.

Instalace prutokomeru

Pro zajisteni dostatecnheho mnozstv vody pro cely evaporator je nezbytné nainstalovat na hydraulickem obvodu prutokomér, ktery muze byt umisten na vodnich trubkach na vstupu anebovystupu. Ukolem prutokomeru je zastavit zafrzeni v pripadepreruseni toku vody a chrnut tak evaporator pred zamrzutim.Vyrobce nabizi jako volitelny prvek patficne zvolenyprutokomer.

Tento prutokomér lopatkového typ je vhodny pro externi nepétrzité applkace (IP67) s prüměrem trubek od 1" do 6".

Prutokomér je vybaven āstým kontaktem, který musí byt elektricky pripojený ke koncovkám, jak je znázorněno na elektrickém schematu.

Prutokomér musí byt nastaven tak, aby mohlzasáhnout, kdyz tok vody evaporatóru klesne pod 50% nominálího prutoku.

Rekuperace tepla

Podle prani muze byt zaizeni vybaveno i systememrekuperace tepla.

Tento systém se aplikuje pomoci tepelného vyméníku chlazenéhovodou, kteryseumistujana odvodovouhadici kompressoru a pomoci priślušného zařizení, které rfdi tlak kondenzace.

Pro zabezpečeni fungovani kompresoru uvnit své schranky zařizení pro reckuperaci tepla nemúžou fungovat s vodou o teplote nizsí než 28°C.

Projektant zařizení a instalatér chilleru nesou odpovědnost za dodrzovani teto hodnoty (např. použitim ventilu bypass pro recirculaci)

Elektrcké zařizení

Obecne vlastnosti

Vsechna elektricka zapojeni k zafizen musi byt v souladu s platnymi predpisiy a normami.

Vsechny ukony instalace, seirzeni a udrzby muze provadet kvalifikovany personal.

Konzultujte specifieké elektrické schema odpovidajici zakoupenemu zaifeni. Pokud se elektrické schema na zaifeni nenachazf anebo jste jej ztratili, kontaktujte vaheho koncesionafe vyrobce, ktery vam zašle kopii.

V pripadē nesrovalosti mezi elektrickym schématem a panele/elektrickymi kabely kontaktujte koncessione vyrobce.

Používejte pouze meděné vodice, v opacné měpápadé by mohlo dojtí k přehrát anebo korozì ve styčných bodech s rizikem následného poškozeni zařeni.

Aby nedocházelo k pferušeni, kabely fizeni se museji zapajet oddělen od elektrickych kabelu. Za tímtu utelem používejte rozdǐnlé trubice pro vedení kabelú.

Kdyz je zafrzeni vypnuto, ale vypinač se nacházi v zavréné pozici, nepouživané okruhy zustanou nicné aktivní.

Nikdy neotvirejte svorkovnici kompresor duiv, nez otevreh hlavni odpojovac vypinač zařizen.

Soucasnost zatiženi monofáze a trifáze a nerovnováha mezi fázemi muzou zpúsobit ztrát smérém k zemi až do 150mA bēhem normalího fungování seriovych zaízeni.

Pokud systém zahrnuje zařeni, které zpusobujу vyssi harmonické (jako VFD a rez faze), muzou ztraty smrelem k zemi dosáhnout i hodnoty mnohem vyssi (zhruba 2 Amperu).

Ochrany pro systém elektrického napajeni musi byt Projektovány na záklabé vyse uvedenych hodnot.

Obluha

Odpovédnost pracovnika

Je dulezite, aby pracovnik byl patrione vyskolen a obeznamil se se systemem pred pouzitim zaifzeni. Krome pfecteni teto pfrucky si musi tez prostudovat operacni pfrucku mikroprocesoru a elektrické schema, aby pochopol sekvence uvedeni do chodu, fungovani, sekvence zastaveni a fungovani vsech bezpechnostnich zaifeni.

Bēhem fáze prvnho spustěni zařizení technik, pověfený vyrobcem, je k dispozici opodvědet na jakoukoliv otázku a poskytnout instrukce pro vykonány správních procedur.

Pracovnik si musi zaznamenavat operačnì udaje pro kázěné nainstalované zařizení. Dalá registry se musi věst pro vsechny praviděne servínsi a udržbáfské úkony.

Pokud pracovnik zjistí anománlí anebo neobvýkle operacní podminky, musi konzultovat technickou sluzbu, pověrenou vyrobcem.

Bězná udrzba

Ukony minimálíní bežné udžby jsou vyjménovány v Tabulce 2

Asistance a záruka

Vsechna zafrzeni jsou testovana ve vyrobe a podlehaji zaruce po dobu 12 mesicu od prvniho uvedeni do provozu, anebo 18 mesicu ode dne dodani.

Tyto zaifeni byla projektovana a konstruovana s ohledem na nejvyssl kvalitativnif standard a zabezpeucij leta bezporuchoveho fungovani. Nicmene je dulezite postarat se o patfičnou a pravidelnou udžbu v souladu se vsemi procedurami, uvedenymi v teto prfruce, jakoz i v souladu s dobrymi praktikami vztahujícfmi se na udžbru stroju.

Doporučuje se uzavřit smlouv u odžrže se servisinm stfédiskem, opravněnym vyrobcem, aby jest si zabezpecilić učinny a bezproblémový servis díky zkušenosti a kompetenci našeho personalu.

Je tbreba brat v uvahu i fakt, ze zafrizeni si vyzaduje udrzbu i kdyz je jeste v zaruce.

Mëjtne na védomí, Že nesprávné použitzař Zeni, naprīklad mimo svych operacnich limitu anebo chybějici udrzba podlePokynu uvedenych v teto pfrucce, mají za nasledek zruşeni záruky.

Dodržujte obzvlástě následujici body pro respektovani podminek záruky:

1. Zarizeni nemüze fungovat mimo operacnich limitu
2. Elektrické napájení musi odpovidat limitum napétí a musí byt bez vyskytu harmonickych anebo náhlych zmen napétí.
3. Trifazové napajeni nesmi vykazovat nerovnováhu mezi fázemi vyssi než 3%. Zařazení musi zustat vypnuto, dokud elektricky problem nebude vy'resen.
4. Nedeaktivujte anebo nezrušte Žádné bezpečnostní zařazení, jak mechanické, tak elektrické anebo elektronické.
5. Voda, používána pro plěné hydraulického obvodu, musi byt āstá vvhodné upravěna. Na nejblžším bodě ke vstupu evaporatóru musí byt naintalován mechanicky filtr.
6. Pokud pri objednávice nebylo dohodnuto jinak, prutok vody evaporatoru nesmí nikdy byt vce jak 120% a mené jak 80% nominálni Kapacity.

Pravidelné povinne kontroly a uvedeni zařizení pod tlak

Zafrzeni pati do kategorie IV klasifikace stanovené Evropskou Smernicí PED 2014/68/EU.

Pro chillery, patrici do teo kategorie, nektere mistni normy si vyzadují pravidelnou inspekci ze strany oprvného servisiho strediska. Ovefte si platné požadavky na misté instalace.

Tabulka 2 - Program bežné udrzby

Seznam úkolù	Týdně	Měsičně (Poznámka 1)	Ročné/Sezó nně (Poznámka 2)
Obecně:
Čtení operacních údajú (Pozn. 3)	X
Vizuální inspekce zařizení pro eventuální škody a/nebo uvolněné		X
Kontrola integrity tepelné izolace			X
Čistěné a nalakování, kde je to nutné			X
Analýze vody (6)			X
Kontrola fungování průtokoměru		X
Elektrické zařizení:
Provečka kontrólnich sekvencí			X
Kontrola opotřebeni počitadla - vyměnit, je-li zapořebi			X
Kontrola správného utažení všech elektrických koncovek - utáhnout, je-li zapořebi			X
Čistěné vinitřka elektrického kontrólniho panelu			X
Vizuální inspekce componentù pro eventuální známky nadměrného zahrťvání		X
Provečka fungování kompresoru a elektrického odporu		X
Měrení izolace motoru kompresoru pomoci Megger			X
Chladici obvod:
Kontrola prítomonosti eventuálních uniků chladiva		X
Vizuální prověrka toku chladiva prostřednictvím inspekčného skla kapaliny inspekčnésklo musí být piné	X
ProvečkaPoklesu tlaku filtru dehydrátoru		X
ProvečkaPoklesu tlaku olejového filtru (Pozn. 5)		X
Analýza vibrací kompresoru			X
Analýza kyselosti oleje kompresoru (7)			X
Čast kondenzátoru:
Čistěnébloků kondenzátoru (Pozn. 4)			X
Provečka správného utažení ventilátorů			X
Provečka zeber bloku kondenzátoru - odstranit, je-li zapořebi			X

Poznámky:
1. Mesični Úkony zahrnuji i Úkony týdenni.
2. Roñúkony (nebo sezónni) zahmují týdenni a mésióni
3. Operacnfudaje zaizenif se muzou cist denne, s respektovanim yswokeho pozorovacho standardu.
4. V prostriedich se zvy Senou koncentrac f castic ve vzduchu je zapotrebl cistit bloc kondenzatoru casteji.
5. Vymerte olejovy filk, kdyzPokles laku vztahujci se k nemudosahne 2,0 bar.
6. Kontrolujte pitromost eventuinalich Rozpuistemych kovu.
7. TAN (Cslslo celkovych kyselin): ≤ 0,10 : zadny ukon

Mezi 0,10 a 0,19: yměnte protlkyselinové filtrá y zkontrolujte po 1000 provoznich hodinách. Pokračujte ve yjměne filtrú, dokud TAN nenižínež 0,10.

0,19: yměnte olej, olejoví třa dehydrátor oleje. Kontrolujte v pravidelných intervalech.

Duležite informace vztahujici se k použivanému chladivu

Tento vyrobek obsahuje fluorované plyny sklenikového efektu, Nevypoustěte plyny do ozduši.

Typ chladiva: R134a

Hodnota GWP(1): 1430

(1)GWP = Zahirvaci ykon Globalni

Mnozstv chladiva, potrebne pro standardn fungovani zaifzeni, je uvedeno na identifikam stikuzaifzeni.

Skutečné množstvi chladiva, nacházejíci se v zařazení, je signalizováno střimbou týčinkou uvnitr elektrického panelu.

V závislo od evropske anebomistlegislavy je mozné, zejsou potnebné inspekoe pro zjistovani eventualnich uniku chladiva.

Kontaktujte mistroho prodejce pro dalisi informace.

Pokyny pro továrni a terényni plnéné Jednotky

(Dulezite informace vztahujfc se k pouzivanemu chladivu)

System chlazenif bude naplnen fluorovanymi sklenikovymi plyny.

Nevypoustejte plyny do ozdusi.

1 Na stitek typu chladiva dodanys produktem pouzijte nesmazatelny inkoust a fidte se nasledujicimiPokyny:

Mnozstvichladiva pro kazdy okruh (1; 2; 3)
- Celkové množstvi chladiva (1 + 2 + 3)
- emise sklenikovych plynu vypoctete s pomoci nasledujicho vzorce:

Hodnota GWP chladiva x celkové množstvi chladiva (v kg) / 1000

a Obsahuje fluorované skleníkové plyny
b Cislo okruhu
c Továrni plnéné Jednotky
d Terénni plnene Jednotky
e Mnozstvi chladiva pro kaźdy okruhu (podle poctu okruhu)
f Celkové množstvi chladiva
g Celkové množstvi chladiva (v tovarne a terenu)
h Emise sklenikovych plynuz celkoveho mnozstv chladiva

Vyjadrene jak tony ekvivalenttu CO2

m Typ chladiva

n GWP=Global warming potential - potencial globániho oteplováni

p Sériové cislo Jednotky

2 Vyplény stitek musi byt pripevnyna vnitn stranu elektrickeho panelu.

V závislosti na evropské āmístní legislativě je třeba provadět pravidné kontroly. Kontaktujte místního prodejce pro dalá Informace

OZNÄMENI

V Evropé se vye emise sklenikového plynu z celkového množstv chladiva v systému

(vyárdéne jako ekvivalent tun CO_2 ) používa ke stanoveni intervalu udžby.

Vzorec pro vypocet emise sklenikového plynu:

Hodnota GWP chladiva x celkové množstvi chladiva (v kg) / 1000

Použijte hodnotu GWP uvedenou na štítku s informacmi o skleníkovych plynech. Tato hodnota

vycházi ze 4. zpravy o hodocení IPCC. Hodnota GWP zminěná v navodu muže byt zastarálá (tj. muže vycházet z

1. zapravy o hodnoceni IPCC).

Likvidace

Zaifzeni je realizovano z kovovych, plastovych a elektronickych componentu. Vsechny tato casti se muslikvidovat v souladus platnimi mistroimipredispy. Olovene baterie se musi sbirat azaslat do specialno h sberneho strediska.

Olej se musi sbirat azaslat do specialniho sberného strediska.

t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Vyhrazujeme si pravo provadet Projektové strukturalní modifikace v kteremkoli momentu bez předhážejícho upozorně. Zobražéní na obáce něž vázaužíci.

Verze zařizení pro volné chlazení

Zaɪzeni pro volné chlazení mají doplɪŋjúci civky, které se používají k predchlazení kapaliny vycházejíc z konstrukce a zvyšuji celkovou učinnost plěním kompresoru dokud se zcela nezastvi jestlíze to okolni podmíný umožní. Prútok vody lze v pripadé, ze okolní venkovní teplotaPoklesne pod teplotu vratné vody. odchylit na daláí civký a to pomoci trojcestného ventilú (nebo dvojestnéch ventilú. Závisi to na velikosti chladíclo zaɪzeni).

Volné chlazení lze aktivovat pomoci spinače QFC nainstalovaného v ovladaciolestei elektrického panelu. Jakmile je volné chlazení aktivováno, fidíci Jednotka fidí obsluhu vodnich ventilu automatický. V rámci systémového filzení lze rovně obsluhou větrákú maximalizovat efekt volnéchlazení.

POZOR

Zajist správné množstv vody/glykolu je zodpovednosti koncového uživatele.

Na poskozeni civek pro volné chlazení zpúsobé zamrznutim se nevztahuje záruka.

POZOR

Pro zajisteni systemového prutoku vody nainstalujte prutokové spinače.

POZOR

Abyste predeši poskození civek pro volného chlazení a trubek vyparniku nainstalujte do privodniho potrubi filtracné kos. Filtracné kos musí mit olvory maximálne 0,5 mm.

Existuj dva typf fidicich systemu volnoho chlazenl:

Systém volného chlazení trojcestným ventilem

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Cívy pro volné chlazení
3 Way Valve	Troicestný ventil
EEWT	Tepelná sonda vstrup vody
Evaporator	Výparnik
ELWT	Tepelná sonda vstrup vody

Systém volného chlazení dvojcestným ventilem

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Cívky pro volné chlazení
2 Way Valve	Dvojeestný ventil
EEWT	Tepelná sonda vstup vody
Evaporator	Výparník
ELWT	Tepelná sonda vstup vody

Systemovou ymenu rfdi v zavislosti na provoznich podminkach a nastavené hodnote vestavané rfdici Jednotka. Mezi zimnim a letnim provozem jsouPoklesy vodni strany ruzne, nasledkem cehoz muze byt prutok vody chladcim zarizenim ruzny. Vyhodnotte, zda se minimalnfa maximalnfa prutok vody behem letniho a zimniho provozu nachazf v rámci limitu prutoku vody (viz navod k vyrobku).

ORIGINALNE UPUTE SU NA ENGLESKOM JEZIKU

Ovaj priučnik predstavlja važan dokumenat koji pruza podrsku kvalificiranom osoblju ali u on nikojem slucaju ne smije zamijeni isto osoblje.

Zahvaljujemo Vam sto ste kupili ovaj chiller

PAZLJIVO PROCITAJTE OVAJ PRIRUCNIK PRIJE NEGO

U slučaju nepodudaranja podataka ovoj prirucnika i dokumenata na aparaturi, pridrzavajte se onoga što piše u dokumentima na stroju. U slučaju sumnj stip kontakt sa proizvodačevim trgováčkim putnikom/predstavnikom.

POCNETESA INSTALACIJOMI POKRETANJEM OVE CJELINE

NEPRAVILNA INSTALACIJA MOZE DOVESTI DO ELEKTRICNOsvrha ovog priučnika je da instalater ili kvalificirani radnik garantira funkcionira UDARA, KRATKOG SPOJA, ISPUSTANJA, POZARA ILI DRUGIHpravilno pustanje u pogon te odžavanje cjeline bez da se stvori bilo kakav rizik OSTECENJA NA APARATURI ILI DO NANOSENJA POVREDAJude,zivotinje i/ili predmete.

OSOBAMA

OPERATER/TEHNIČAR PROFESIONALAC MORA INSTALIRATDostava cjeline

OVU CJELINU.

POKRETANJE/PUSTANJE U RAD OVE CJELINE MORAJU OBAVITI OVLASTENI PROFESIONALCI KOJI SU OBUÇENI TO.

SVE SE AKTIVNOSTI MORAJU OBAVITI U SKLADU SA ZAKONIMA I LOKALNIM PROPISIMA.

APSOLUTNO SE ZABRANJUJE INSTALACIJA I POKRETANJE OVE CJELINE U SLUCAJU DA SVE UPRE T COJE SADRZI OVA PRIRUCNIK NISU BILE JASNE.

U SLUCAJU SUMNJI DA BISTE DOBILI DETALUNJE INFORMACIJE STUPITE U KONTAKT SA PROIZVODACEVI TRGOVACKIM PUTNIKOM/PREDSTAVNIKOM.

Cim cjelina stigne na svoje definitivo odrediste gdje se treba instalirati treba se pregledati kako bi se pronašla eventualna oštecenja. Sve komponente koje su Zavedene i opisane na dostavnici se trebaju pregledati i kontrolirati.

Ako dode do ostecenja cjeline, ne skidajte osteceni materijal i odmah obavijest transportno poduzece o ostecenju te zatrazite pregled ostecene cjeline.

Odmah obavijestite trovackog putnika /predstavnika o ostecenju te posaljite akje moguce slike koje bi mogle biti korisne prilikom pronalaZenja odgovornosti za ostecenje.

V pripade pochybností kontaktujte koncesionára vyrobuču.

1 – Symbol nehořáveho plynu	6 – Symbol elektrického nebezpečenstva
2 – Typ plynu	7 – Upozornenie o nebezpečnom napătí
3 – Udaje identifikacného štitku zariadenia	8 – Upozornenie o utiahnutí káblov
4 – Logo výrobu	9 – Pokyny na zdvihanie
5 – Upozornenie o naplení obvodu vodou	10 - Núdžové zastavenie

Bezpečnost

Zariadenie musi byt'pevne prichytené k podlahe.

Je drolezite dorziavat nasledujuce pouny:

Je prisne zakazane odstranit' vsetky ochranné kryty pohyblivych

Tabulka 1 - Akzeptovatel'né limity kvality vody

pH (25°C)	6,8÷8,0		Celková tvrdost (mg CaCO3 / l)	< 200
Elektrická vodivost' μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1,0
Chloridové iony (mg Cl- / l)	<200		Sulfidové iony (mg S2- / l)	Ziadne
Sulfátové iony (mg SO42- / l)	<200		Amoniakové iony (mg NH4+ / l)	< 1,0
Zásaditos (mg CaCO3 / l)	<100		Oxid kremicity (mg SiO2/ l)	< 50

Ochrana proti zamrznutiurekuperačnychvymennikov a evaporatóra

Vsetky evaporatory su vybavené elektrickym odporom kontrolovanym temostaticy, ktory zabezpečuje vchodnú ochranu proti zamrznutiu pri minimálnej teplete prostredia -25^ . Jednako, okrem pripadu, kedy su yvymenníky tepla kompletne prázdne a cisté a obsahuju protimrzúcu zmes, sa mozu použit dodatocné metódy proti zamrznutiu.

Ked'je zariadenie vypnute, ale vypina' sa nachadza v zatvorenej pozicii, nepouzivané okruhy dostanj gednakok aktivne.

Nikdy neotvárajte svorkovnicu kompresorov skör, než otvorite hlavný odpojovaci vypinač zariadenia.

Súcasné zatażenie monofázy a trojáfy a nerovnóváha medzi fázami možu sposobit straty smerom do zeme až do 150mA poças normalneho fungovania sérovych zariadení.

Tento vyrobok obsahuje fluorované plyny sklenikového efektu. Nevypustajte plyny do ozdušia.

Typ chladiva: R134a

Hodnota GWP(1): 1430

Na detekciu prietoku vody v syste m nainstalujte prietokové spinače s blokovacim zariadenl'm vodneho cerpadla.

POZOR

Do vstupného vodného potrubia jegnotky nainstalujte sitko, aby sa nepoškodili vinutia cievky volného chladenia. Velkost otvorov sitka nesmie byt váčsia ak 0,5 mm.
