40401 - Kompresor Güde - Bezplatný návod na obsluhu

Typ produktu	Vzduchový kompresor
Značka	Güde
Model	40401
Maximálny pracovný tlak	6 barov
Kapacita nádrže	24 L
Výkon motora	1,5 kW
Prietok vzduchu (nasávanie)	200 l/min
Elektrické napájanie	230 V / 50 Hz
Hmotnosť	20 kg
Rozmery (d x š x v)	50 x 40 x 40 cm
Hlavné funkcie	Prívod stlačeného vzduchu pre pneumatické náradie (rázový uťahovák, sekacie kladivo, pneumatický kľúč, brúska, atď.)
Údržba a čistenie	Denné vypúšťanie vody, čistenie vzduchového filtra raz týždenne, použitie odlučovača vody a maznice
Bezpečnosť	Používať redukčný ventil, neprekračovať 6 barov, nosiť ochranné prostriedky, odpojiť pred údržbou
Náhradné diely a opraviteľnosť	Náhradné diely dostupné cez popredajný servis Güde, záruka 12 mesiacov pre profesionálne použitie, 24 mesiacov pre súkromné
Súčasťou dodávky	Pneumatická pištoľ, pneumatické kladivo, rázový uťahovák, brúska, pneumatický kľúč, nafukovacie príslušenstvo, olej, teflónová páska, atď.
Odporúčaný typ oleja	Špeciálny pneumatický olej
Hladina hluku (na pracovisku)	~93 dB(A) (podľa použitého náradia)
Vibrácie	< 2,5 m/s² (rázový uťahovák pri zaťažení)

Často kladené otázky - 40401 Güde

Aký je maximálny pracovný tlak kompresora Güde 40401?

Maximálny pracovný tlak je 6 barov. Nikdy neprekračujte tento tlak, aby ste predišli poškodeniu náradia.

Ako vypúšťať vodu z nádrže?

Vodu vypúšťajte denne otvorením vypúšťacieho ventilu umiestneného pod nádržou. Hromadenie vody môže poškodiť kompresor a náradie.

Aký typ oleja použiť pre pneumatické náradie?

Použite špeciálny pneumatický olej. Nepoužívajte štandardný motorový olej. Pneumatický olej zabezpečuje optimálne mazanie a chráni mechanizmus.

Ako udržiavať vzduchový filter?

Čistite vzduchový filter aspoň raz týždenne. Znečistený filter znižuje výkon a môže poškodiť kompresor.

Aké náradie je súčasťou kompresora 40401?

Súprava obsahuje pneumatickú pištoľ, sekacie kladivo, rázový uťahovák, brúsku, pneumatický kľúč, nafukovacie príslušenstvo, olej, teflónovú pásku a rôzne nástavce.

Aká je dĺžka záruky?

Záruka je 12 mesiacov pre profesionálne použitie a 24 mesiacov pre súkromné použitie. Uschovajte doklad o kúpe.

Môžem používať kompresor s kyslíkom?

Nie, nikdy nepoužívajte kyslík ani horľavé plyny ako zdroj energie. Používajte iba stlačený vzduch.

Ako nastaviť uťahovací moment na rázovom uťahováku?

Otočte regulátor vzduchu (označenie D): značka 9 = maximálny moment, značka 0 = minimálny moment. Použite prepínač smeru otáčania na zmenu smeru otáčania.

Čo robiť v prípade poruchy alebo reklamácie?

Kontaktujte popredajný servis Güde cez www.guede.com alebo telefonicky na +49 (0) 79 04 / 700-360. Pripravte si sériové číslo, číslo výrobku a rok výroby.

Aký vnútorný prierez hadice sa odporúča pre rázový uťahovák?

Odporúčaný vnútorný prierez je 9 mm pre rázový uťahovák. Pre ostatné náradie môže postačovať prierez 6 mm.

NÁVOD NA OBSLUHU 40401 Güde

SK	Skôr ako uvediete prístroj do prevádzky, prečítajte si, prosím, starostlivo tento návod na obsluhu.
A.V. 2 Dotlač, a to i čiastočná, vyžaduje schválenie. Technické zmeny vyhradené. Ilustračné obrázky! Preklad originálneho návodu na prevádzku.
SK	Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu?Na našej domovskéj stránkewww.guede.comvám v oddieleServispomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôčť vám. Aby bolo možné vás prístroj v prípade reklamácie identifikovat, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku. Aby ste mali tieto údaje vždy poruke, zapíšte si ich, prosím, dole.Sériové číslo: Objednávacie číslo: Rok výroby:
	E-Mail:[e-mail]

Všeobecne

Vážený zákazník,

Mnohokrát d'akujeme za dôveru, ktorú ste vložili v nás a naše produkty. Kúpou tohto produktu Güde ste sa rozhodli pre kvalitný a vysoko hodnotný prístroj, ktorý zodpovedá aktuálnemu bezpečnostnému štandardu.

Skôr ako uvediete svoj prístroj do prevádzky, v každom prípade si prosím prečítajte pozorne tento návod na obsluhu. Predpokladom prvého uvedenia stroja do prevádzky je to, aby ste mali kompletne prečítaný návod na obsluhu a porozumeli mu. Tento návod na obsluhu obsahuje dôležité pokyny, ktoré sú bezpodmienečne nutné pre bezpečnú a bezporuchovú prevádzku Vášho stroja. Uschovajte ho preto vždy v blízkosti stroja.

Prevádzkové a bezpečnostné pokyny

Pneumatické náradie pracuje s rôzne vysokými pracovnými tlakmi. Odporúčaný pracovný tlak činí pri väčšine prístrojov 6 bar vo vol'nobežnej či pokojovej fáze.

Vyšší tlak by kvôli vyššiemu zaťaženiu skrátil životnosť Vášho prístroja.

Voda v prívode tlakového vzduchu môže spôsobit' škody na prístroji. Vypúšťajte pravidelne vodu z Vášho kompresora alebo Vášho systému vedenia! Čistite vzduchový filter Vášho zariadenia minimálne raz týždenne.

Skôr ako uvediete Vaše pneumatické náradie do prevádzky, dávajte pozor na nasledujúce body:

1. Utesnite vkladací nátrubok, ktorý je súčasťou dodávky, teflónovou páskou a naskrutkujte ho potom do pneumatickej prípojky.
2. Pneumatický prístroj používajte len s mazničkou.
3. Na kompresore musí byt' redukčný ventil (všetky kompresory Güde sú vybavené redukčným ventilom).
4. Namontujte pred mazničku odlučovač vody (filter)
5. Maximálny prevádzkový tlak Vášho pneumatického náradia je 6 bar. Ak nastavíte Váš redukčný ventil na viac ako 6 bar, môže sa Vaše pneumatické náradie pret'ažit'.
6. Pri dlhších prevádzkových prestávkach odporůčame pneumatické náradie dôkladne vyčistit' a namazat' olejom. Pri opátovnom uvedení do prevádzky dajte trochu pneumatického oleja do prípojky pneumatického prístroja, prístroj nechajte krátko bežat', potom ho použite s pneumatickou mazničkou. Niektoré prístroje sú vybavené plynulou reguláciou otáčok a rázovej sily (napr. rázové utahováky, vřtačky s l'avo/pravostranným chodom, súprava dlátových oklepávačov, excentrické brúsky, ručné oscilačné brúsky, atd.). Táto regulačná skrutka sa nachádza priamo ved'la vzduchovej prípojky prístroja.
7. Pri pneumatickom rázovom uťahováku Güde odporúčame používať len tvrdené nástrčné násadce Güde. Dostanete ich v každej dobrej špecializovanej predajni. To platí aj pre dláta v rôznych vel'kostiach pre pneumatické dlátové oklepávače Güde.

Prejeme Vám mnoho radosti s Vaším novým prístrojom a prosíme Vás, aby ste dodržiavali naše záručné ustanovenie.

Súprava prístrojov

1	Pneumatická pištol “Mini”	16	Ihla pre hustenie lopty
2	Prídržná pružina dláta	17	Hadicová spojka 3/8” IG
3	Dlátový oklepávač	18	Vyfukovacia tryska
4	Rázový uťahovák	19	Adaptér pre plnenie vzduchovej komory
5	Tyčová brúska	20	Ihlový adaptér
6	Račňový uťahovák	21	Násadcový adaptér
7	Bitový sortiment	22	Bežný sortiment násadcov
8	Brúsne kolíky (3 mm a 6 mm)	23	Adaptér 3/8”/1/2”
9	Rezací nôž	24	Kliešte brúsneho kolíka
10	Brúsne valčeky	25	Násadec ventilu
11	Špicatý sekáč	26	Adaptér na plnenie vzduchovej komory
12	Plošný sekáč	27	Vkladací nátrubok 1/8” IG
13	Príchytka brúsnych valčekov	28	Sortiment vkladacích nátrubkov
14	Teflónová páska	29	Šesthranný nástrčný klúč
15	Flaštička oleja

Záruka

Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebitel'a a začina dňom nákupu prístroja.

Záruka sa vzťahuje výhradne na nedostatky spôsobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložit' originálny doklad o kúpe s dátumom predaja.

Do záruky nepatri neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cudzím zásahom alebo cudzími predmetmi, nedodržanie návodu na použitie a montáž a normálne opotrebenie.

Rázový ut'ahovák

Technické údaje

Výkon ~0,34 kW
Max. otáčavý moment pri povol'ovaní	310 Nm
Max. otáčavý moment pri ut'ahovaní	250 Nm
Otáčky	8000 min ^-1
Pracovná oblast' (max. veľkosť závitu)	M 16
Max. prípustný pracovný tlak 6 bar
Hladina akustického tlaku 89 db (A)
Vibrácie (pod zaťažením) < 2,5 m/s ^2
Štvorhranná príchytka 1⁄2 palce
Spotreba vzduchu cca 6 l/s
Odporúčaný vnútorný priemer hadice 9 mm
Hmotnosť 2,3 kg
Spotreba vzduchu pri max. otáčavom momente cca 350 l/min.

Potrebná kvalita vzduchu, prívod vzduchu:

Vyčistený a s olejovou hmlou. Údržbová jednotka s redukčným ventilom filtra a mazničkou s olejovou hmlou.

Nastavovacie hodnoty pre prácu:

Nastavený pracovný tlak (hydraulický tlak) na redukčnom ventile 6 bar.

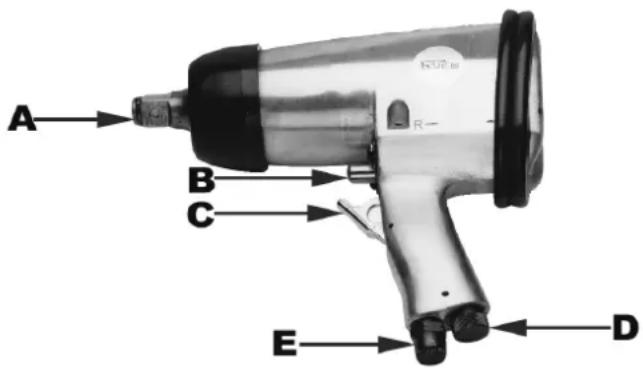

Obrázok

Poz. Označenie

A Štvorhran pre uchytenie násadca (hnací hriadel')

B Vratná páčka pre chod vpravo a vlavo

C O d t'ahovacia páčka

E Pneumatická prípojka

Používanie v súlade s určením

Rázový uťahovák je ručný, pneumaticky poháňaný prístroj na remeselné použitie. Je vhodný na uťahovanie a povolovanie skrutkových spojov u motorových vozidiel (montáž pneu., pevne utiahnuté skrutky na podvozku) alebo na montážnych pásoch, ako aj v poľnohospodárstve.

Odpadový vzduch odchádza bočne nad odťahom. Násadce je možné jednoducho rýchle vymenit'. Pripojenie k tlakovému vzduchu sa vykoná pomocou rýchlospojky. Pri uťahovaní skrutiek a matíc dodržiavajte potrebné otáčavé momenty pre uťahovanie. Po utiahnutí použite momentový klůč.

Dodržiavajte nasledujúce:

Noste pri práci s rázovým uťahovákom potrebný ochranný odev.

Dodržiavajte bezpečnostné ustanovenia.

• Rázové uťahováky nepoužívajte v rozpore s určením.
• Pneumatické náradie zaistite pred det'mi.
• Pracujte len vtedy, ak ste oddýchnutí a sústredení.
• Pripojenie k tlakovému vzduchu len pomocou rýchlospojky.
• Nastavenie pracovného tlaku musí byť vykonané pomocou redukčného ventilu.
• Ako zdroj energie nepoužívajte kyslík ani horľavé plyny.
• Pred odstránením poruchy odpojte prístroj od zdroja tlakového vzduchu.
• Používajte len originálne náhradné diely.
• Nikdy nenechávajte prístroj bežat' pri plných vol'nobežných otáčkach bez zaťaženia.
• Noste pri práci s rázovým uťahovákom potrebný ochranný odev.

Uvedenie do prevádzky

Naskrutkujte vkladací nátrubok, ktorý je súčasťou dodávky, do pneumatickej prípojky (poz. E) a utesnite ho teflónovou páskou !

Nasuňte potrebný násadec na štvorhran (poz. A). Nastavte správny smer otáčania na vratnej páčke (poz. B):

Tlačenie dozadu (reverse) chod vl'avo = povolenie skrutky

Tlačenie dopredu (forward) chod vpravo = utiahnutie skrutky

Nasuňte násadec na skrutkovací gombík. Použite odťah (poz. C). Na regulátore vzduchu (poz. D) je možné otáčaním plynulo

regulovat' prívod vzduchu:

Značka 9 = max. otáčavý moment (4)

Značka 0 = min. otáčavý moment (1)

Pripojenie k zdroju tlakového vzduchu sa vykoná pomocou flexibilnej pneumatickej hadice s rýchlospojkou.

Dodržiavanie tu uvedených pokynov pre údržbu zaistí pre tento kvalitný produkt dlhú životnosť a bezporuchovú prevádzku.

Predpokladom pre trvalú, bezchybnú funkciu Vášho rázového uťahováka je pravidelné mazanie. Ak ide o mazanie, môžete si vybrat' z nasledujúcich možností:

a) Pomocou mazničky s olejovou hmlou

V bezprostrednej blízkosti náradia (vzdialenosť cca 50 cm) sa nainštaluje maznička vedenia, ktorá zásobuje náradie dostatočným množstvom oleja. Ak bolo pneumatické náradie niekoľko dní mimo prevádzky, musíte pred zapnutím kvapnút do pneumatickej prípojky 5-10 kvapiek špeciálneho nástrojového oleja.

c) Ručné mazanie

Ak nemá Vaše zariadenie ani údržbovú jednotku, ani mazničku vedenia, musíte pred každým uvedením Vášho rázového utahováka do prevádzky kvapnút do pneumatickej prípojky 3 - 5 kvapiek špeciálneho nástrojového oleja. Skladujte svoje pneumatické náradie len v suchých miestnostiach.

Dlátový oklepávač

Nemierte rotujúcim koncom náradia nikdy proti sebe či proti iným osobám. Prístroj spojte s prívodnou vzduchovou hadicou.

Technické údaje

Pripájací závit 1/4"
Prevádzkový tlak 6 bar
Spotreba vzduchu 350 l/min.
Počet nárazov 3000 /min.

Údržbu smú vykonávat' len vyškolené osoby.

Dodržiavanie tu uvedených pokynov pre údržbu zaistí pre tento kvalitný produkt dlhú životnosť a bezporuchovú prevádzku. Pri údržbe a starostlivosti odpojte prístroj od zdroja tlakového vzduchu. Pre trvalo bezchybnú funkciu Vášho pneumatického náradia je nevyhnutné každodenné čistenie a pravidelné mazanie. Na mazanie používajte len špeciálny pneumatický olej.

Ak ide o mazanie, môžete si vybrať z nasledujúcich možností:

a) Pomocou mazničky s olejovou hmlou

V bezprostrednej blízkosti náradia (vzdialenost' cca 50 cm) sa nainštaluje maznička vedenia, ktorá zásobuje náradie dostatočným množstvom oleja.

c) Ručné mazanie

Ak nemá Vaše zariadenie ani údržbovú jednotku, ani mazničku vedenia, musíte pred každým uvedením Vášho pneumatického náradia do prevádzky kvapnúť do pneumatickej prípojky 3 - 5 kvapiek oleja. Ak bolo pneumatické náradie niekořko dní mímo prevádzky, musíte pred zapnutím kvapnúť do pneumatickej prípojky 5-10 kvapiek oleja. Skladujte svoje pneumatické náradie/prístroje len v suchých miestnostiach.

Pozor:

Príležitostne vymeňte pružinu (výkres rozloženého prístroja – poz. 1)

Račňový uťahovák

Technické údaje

Vol'nobežné otáčky	160 ot./min
Výkon 0,272 kW
Max. otáčavý moment pri povol'ovaní	81 Nm
Pracovná oblast' (max. veľkost' závitu)	M 8
Max. prípustný pracovný tlak 6 bar
Hlučnosťpodľa DIN 45635 čast' 20 / 09.90
Hladina akustického tlaku L _WAI max. c	103 dB (A)
Hodnota emisíí na pracovisku L _PAI max.	93 dB (A)
Maximálna hladina impulzného hluku nameranej plochyL _PAI max. 1m	90 dB (A)
Vibrácie (pod zaťažením)podľa DIN EN 28662 čast' 1 / 01.93resp. E DIN ISO 8662 čast' 1 / 01.93	14,7 m/s2
Štvorhranná príchytka 1⁄2 palce
Spotreba vzduchu cca 310 l/min
Odporúčaný vnútorný priemer hadice 6 mm
Hmotnosť 1,24 kg

Potrebná kvalita vzduchu: Vyčistený a s olejovou hmlou

Výkonnost' kompresora: Plniaci výkon kompresora min. 180 l/min.

Nastavovacie hodnoty pre práci: Nastavený pracovný tlak na redukčnom ventile alebo

redukčnom ventile filtra 6 bar.

Obrázok

Poz. Označenie

040 Odt'ahovacia páčka

170 Pohon

390 Vratná páčka pre

chod vpravo/vl'avo

430 Nátrubok pre pneumatickú prípojku

Použitie v súlade s určením

Račňový utahovák je ručný, pneumaticky poháňaný prístroj pre remeselné použitie. Je vhodný pre prácu na motorových vozidlách, motocykloch, poľnohospodárskych strojoch či montážnych pásoch, predovšetkým na t’ažko prístupných miestach. Po dosiahnutí maximálneho otáčavého momentu je d’alšie utiahnutie rukou, račňovým utahovákom neprípustné. Odpadový vzduch odchádza vpredu na telese. Pripojenie k tlakovému vzduchu sa vykoná pomocou rýchlospojky.

• Nedotýkajte sa rotujúcich dielov.
• Račňové uťahováky nepoužívajte v rozpore s určením.
• Pneumatické náradie zabezpečte pred det'mi.
• Pracujte len vtedy, ak ste oddýchnutí a sústredení.
• Pripojenie k tlakovému vzduchu len pomocou rýchlospojky.
• Nastavenie pracovného tlaku musí byť vykonané pomocou redukčného ventilu.
• Ako zdroj energie nepoužívajte kyslík ani horľavé plyny.
• Pred odstránením poruchy odpojte prístroj od zdroja tlakového vzduchu.
• Používajte len originálne náhradné diely.
• Nikdy nenechávajte prístroj bežat' pri plných vol'nobežných otáčkach bez zaťaženia.
• Noste pri práci s račňovým ut'ahovákom potrebný ochranný odev, predovšetkým ochranu sluchu.

Uvedenie do prevádzky

Naskrutkujte vkladací nátrubok, ktorý je súčasťou dodávky (poz. 430) do redukčného nátrubku. Pritom použite uzavretý alebo vidlicový klůč. Pozor: Závit utesnite teflónovou páskou!

Na pohon (poz. 170) nasuňte požadovanú vložku nástrčného klůča. Vzduchovú hadicu spojle rýchlospojkou s vkladacím nátrubkom. Vložku nástrčného klůča nasadťe na maticu či skrutku, ktorá má byť povolená resp. utiahnutá. Na vratnej páčke (poz. 390) nastavte požadovaný smer otáčania, použite pritom odt'ahovaciu páku (poz. 040).

Dodržiavanie tu uvedených pokynov pre údržbu zaistí pre tento kvalitný produkt dlhů životnosť a bezporuchovú prevádzku. Predpokladom pre trvalů a bezchybnú funkciu Vášho račňového uťahováka je pravidelné mazanie. Pri mazaní používajte len špeciálny nástrojový olej.

Ak ide o mazanie, môžete si vybrať z nasledujúcich možností:

a) Pomocou mazničky s olejovou hmlou

V bezprostrednej blízkosti náradia (vzdialenost cca 50 cm) sa nainštaluje maznička vedenia, ktorá zásobuje náradie dostatočným množstvom oleja.

c) Ručné mazanie

Ak nemá Vaše zariadenie ani údržbovú jednotku, ani mazničku vedenia, musíte pred každým uvedením Vášho pneumatického náradia do prevádzky kvapnút do pneumatickej prípojky 3 - 5 kvapiek oleja.

Nemierte rotujúcim koncom náradia nikdy proti sebe či proti iným osobám. Prístroj spojte s prívodnou vzduchovou hadicou.

Technické údaje

Údržbu smú vykonávat' len vyškolené osoby.

Dodržiavanie tu uvedených pokynov pre údržbu zaistí pre tento kvalitný produkt dlhú životnosť a bezporuchovú prevádzku. Pri údržbe a starostlivosti odpojte prístroj od zdroja tlakového vzduchu. Pre trvalo bezchybnú funkciu Vášho pneumatického náradia je nevyhnutné každodenné čistenie a pravidelné mazanie. Na mazanie používajte len špeciálny pneumatický olej.

Ak ide o mazanie, môžete si vybrať z nasledujúcich možností:

a. Pomocou mazničky s olejovou hmlou

V bezprostrednej blízkosti náradia (vzdialenost' cca 50 cm) sa nainštaluje maznička vedenia, ktorá zásobuje náradie dostatočným množstvom oleja.

c. Ručné mazanie

Ak nemá Vaše zariadenie ani údržbovů jednotku, ani mazničku vedenia, musíte pred každým uvedením Vášho pneumatického náradia do prevádzky kvapnút do pneumatickej prípojky 3 - 5 kvapiek oleja. Ak bolo pneumatické náradie niekoľko dní mimo prevádzky, musíte pred zapnutím kvapnút do pneumatickej prípojky 5-10 kvapiek oleja. Skladujte svoje pneumatické náradie/prístroje len v suchých miestnostiach.
