Produkttyp	Druckluftkompressor
Marke	Güde
Modell	40401
Max. Arbeitsdruck	6 bar
Tankinhalt	24 L
Motorleistung	1,5 kW
Luftdurchsatz (Ansaugung)	200 L/min
Stromversorgung	230 V / 50 Hz
Gewicht	20 kg
Abmessungen (L x B x H)	50 x 40 x 40 cm
Hauptfunktionen	Druckluftversorgung für Druckluftwerkzeuge (Schlagschrauber, Drucklufthammer, Druckluftschlüssel, Winkelschleifer, usw.)
Wartung und Reinigung	Tägliches Ablassen von Kondenswasser, wöchentliche Reinigung des Luftfilters, Verwendung eines Wasserabscheiders und eines Ölers
Sicherheit	Reduzierventil verwenden, 6 bar nicht überschreiten, Schutzausrüstung tragen, vor Wartung vom Netz trennen
Ersatzteile und Reparierbarkeit	Ersatzteile über den Güde-Kundendienst erhältlich, Garantie 12 Monate gewerblich, 24 Monate privat
Im Lieferumfang enthalten	Druckluftpistole, Drucklufthammer, Schlagschrauber, Luftschleifer, Druckluftschlüssel, Aufblaszubehör, Öl, Teflonband, usw.
Empfohlener Öltyp	Spezielles Druckluftöl
Geräuschpegel (am Arbeitsplatz)	~93 dB(A) (je nach verwendetem Werkzeug)
Vibrationen	< 2,5 m/s² (Schlagschrauber unter Last)

Häufig gestellte Fragen - 40401 Güde

Was ist der maximale Arbeitsdruck des Güde 40401 Kompressors?

Der maximale Arbeitsdruck beträgt 6 bar. Überschreiten Sie diesen Druck niemals, um Schäden an den Werkzeugen zu vermeiden.

Wie lässt man das Wasser aus dem Tank ab?

Lassen Sie das Wasser täglich durch Öffnen des Ablassventils unter dem Tank ab. Wasseransammlungen können den Kompressor und die Werkzeuge beschädigen.

Welches Öl sollte für Druckluftwerkzeuge verwendet werden?

Verwenden Sie ein spezielles Druckluftöl. Verwenden Sie kein normales Motoröl. Das Druckluftöl sorgt für optimale Schmierung und schützt den Mechanismus.

Wie pflegt man den Luftfilter?

Reinigen Sie den Luftfilter mindestens einmal pro Woche. Ein verschmutzter Filter verringert die Leistung und kann den Kompressor beschädigen.

Welche Werkzeuge sind im Lieferumfang des Kompressors 40401 enthalten?

Das Kit enthält eine Druckluftpistole, einen Drucklufthammer, einen Schlagschrauber, einen Luftschleifer, einen Druckluftschlüssel, Aufblaszubehör, Öl, Teflonband und verschiedene Aufsätze.

Wie lange beträgt die Garantie?

Die Garantie beträgt 12 Monate für gewerbliche Nutzung und 24 Monate für private Nutzung. Bewahren Sie den Kaufbeleg auf.

Kann ich den Kompressor mit Sauerstoff betreiben?

Nein, verwenden Sie niemals Sauerstoff oder brennbare Gase als Energiequelle. Verwenden Sie ausschließlich Druckluft.

Wie stelle ich das Drehmoment am Schlagschrauber ein?

Drehen Sie den Luftregler (Hinweis D): Markierung 9 = max. Drehmoment, Markierung 0 = min. Drehmoment. Verwenden Sie den Umschalter, um die Drehrichtung zu ändern.

Was tun bei Störung oder Reklamation?

Kontaktieren Sie den Güde-Kundendienst unter www.guede.com oder telefonisch unter +49 (0) 79 04 / 700-360. Halten Sie die Seriennummer, die Produktnummer und das Baujahr bereit.

Welcher Innendurchmesser des Schlauches wird für den Schlagschrauber empfohlen?

Der empfohlene Innendurchmesser beträgt 9 mm für den Schlagschrauber. Für andere Werkzeuge kann ein Durchmesser von 6 mm ausreichen.

BEDIENUNGSANLEITUNG 40401 Güde

DE	Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
A.V. 2 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten.Abbildungen beispielhaft! Dies ist eine Orginal Bedienungsanleitung.
DE	Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung?Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.Seriennummer: Artikelnummer: Baujahr:E-Mail: [e-mail]
	E-Mail: [e-mail]

Allgemein

Sehr geehrter Kunde,

Vielen Dank für das Vertrauen, dass Sie uns und unseren Produkten entgegenbringen. Mit dem Kauf dieses Güde-Produktes haben Sie sich für ein qualitativ hochwertiges Gerät entschieden, das dem aktuellen Sicherheitsstandard entspricht.

Bevor Sie jedoch ihr Gerät in Betrieb nehmen, lesen Sie bitte auf jeden Fall diese Bedienungsanleitung aufmerksam durch. Nehmen Sie die Maschine erst in Betrieb, wenn Sie die Bedienungsanleitung vollständig gelesen und verstanden haben. Diese Bedienungsanleitung enthält wichtige Hinweise, die zum sicheren und störungsfreien Betrieb ihrer Maschine unbedingt erforderlich sind. Bewahren Sie diese daher immer bei der Maschine auf.

Betriebs- und Sicherheitshinweise

Druckluftwerkzeuge arbeiten mit unterschiedlich hohen Arbeitsdrücken. Der empfohlene Arbeitsdruck beträgt bei den meisten Geräten 6 bar in Freilauf- oder Ruhephase.

Ein größerer Druck würde aufgrund höherer Belastung die Lebensdauer Ihres Gerätes verkürzen.

Wasser in der Druckluftzufuhr kann Schäden am Gerät verursachen. Entwässern Sie Ihren Kompressor oder Ihr Leitungssystem regelmässig! Reinigen Sie den Luftfilter ihrer Anlage mindestens einmal wöchentlich.

Inbetriebnahme und Wartung von Güde-Druckluftwerkzeugen

Bevor Sie Ihr Druckluftwerkzeug in Betrieb nehmen, achten Sie auf folgende Punkte:

1. Dichten Sie den mitgelieferten Stecknippel mit Teflonband ab und schrauben Sie Ihn dann in den Druckluftanschluss.
2. Druckluftgerät numit Öler betreiben.
3. Druckminderer mussam Kompressor vorhanden sein (alle Güde Kompressoren sind mit Druckminderer ausgestattet).
4. Montieren Sie vor dem Öler einen Wasserabscheider (Filter).
5. Der maximale Betriebsdruck Ihres Druckluftwerkzeuges ist 6 bar. Sollten Sie Ihren Druckminderer höher als 6 bar einstellen, kann Ihr Druckluftwerkzeug überlastet werden.
6. Bei längeren Betriebspausen empfehlen wir, das Druckluftwerkzeug gründlich zu reinigen und zu ölen. Bei Wiederinbetriebnahme etwas Druckluftöl in den Anschluss des Druckluftgerätes geben, das Gerät kurz laufen lassen, dann mit Druckluftöler betreiben. Einige Geräte sind mit einer stufenlosen Regulierung für Drehzahl und Schlagkraft ausgestattet. (z. B. Schlagschrauber, Bohrmaschine links/rechts-Lauf, Meißelhammerset, Excenterschleifer, Rutscher etc.) Diese Regulierungsschraube befindet sich direkt neben dem Luftanschluß des Gerätes.
7. Wir empfehlen beim Güde Druckluft-Schlagschrauber nur gehärtete Güde Stecknüsse zubenutzen. Sie sind in jedem guten Fachhandel erhältlich. Dies gilt auch für Meißel in versch. Größen für den Güde-Druckluftmeißelhammer.

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät und bitten Sie, unsere Gewährleistungbestimmungen zu beachten.

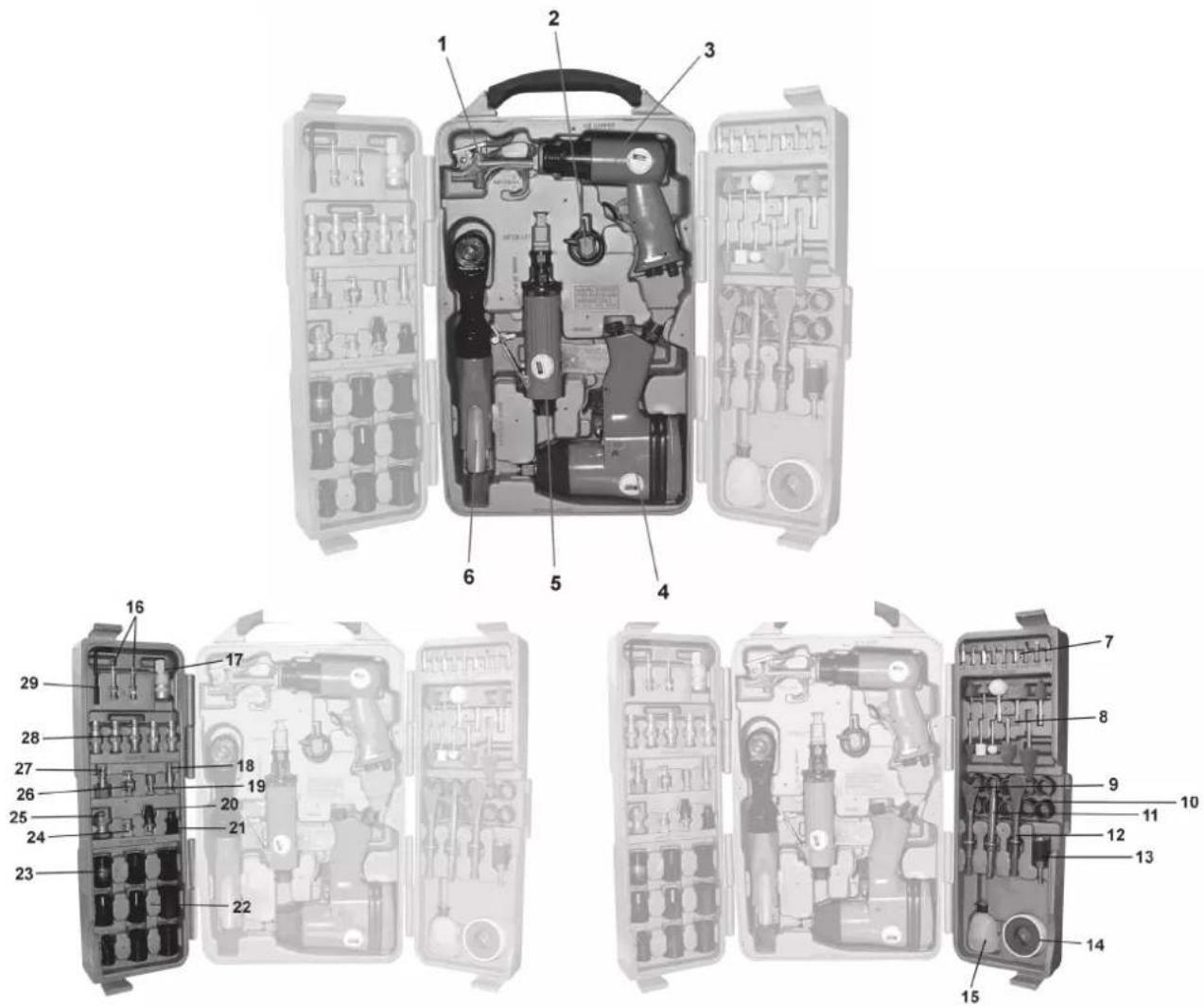

Geräte-Set

1	Druckluft-Pistole “Mini” 16	Ballfüllnadel
2	Meißelhaltefeder 17 Schlauchkupplung 3/8” IG
3	Meißelhammer 18 Ausblasdüse
4	Schlagschrauber 19 Luftkammernfülladapter
5	Stabschleifer 20 Nadeladapter
6	Ratschenschrauber 21 Bitadapter
7	Bitsortiment 22 Gängiges	Nusssortiment
8	Schleifstifte (3 mm und 6 mm) 23 Adapter 3/8”/1/2”
9	Trennmeißel 24 Schleifstiftspannzange
10	Schleifrollen 25 Ventilsteckeraufsatz
11	Spitzmeißel 26 Luftkammernfülladapter
12	Flachmeißel	27 Stecknippel 1/8” IG
13	Schleifrollenaufnahme	28	Stecknippelsortiment
14	Teflonband	29	Sechskantsteckschlüssel
15	Ölflasche

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der Kaufbeleg, der das Verkaufsdatum auszuweisen hat beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Nutzung, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung, Fremdkörper, sowie Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß.

Der Schlagschrauber

Technische Daten

Leistung ~0,34 kw
Max. Lösedrehmoment 310 Nm
Max. Anziehdrehmoment 250 Nm
Drehzahl	8000 min ^-1
Arbeitsbereich (max. Gewindegröße) M 16
Max. Zulässiger Arbeitsdruck 6 bar
Schalldruckpegel 89 db (A)
Vibration (unter Last) < 2,5 m/sec ^2
Vierkantaufnahme 12 Zoll
Luftverbrauch ca. 6 l/sec.
Empfohlener Schlauch-ø, innen 9mm
Gewicht 2,3 kg
Luftverbrauch bei max. Drehmoment ca. 350 l/min.

Benötigte Luftqualität, Luftversorgung:

Gereinigt u. ölvernebelt. Über eine Wartungseinheit mit Filterdruckminderer und Nebelöler.

Einstellwerte für das Arbeiten:

Eingestellter Arbeitsdruck (Fließdruck) am Druckminderer 6 bar.

Abbidung

Pos. Bezeichnung

A Vierkant für Nussaufnahme

(Antriebswelle)

B Umlenkhebel Rechts- und Linkslauf

C Abzughebel

D Luftregler bzw. Drehmomentregler

E Druckluftanschluß

Bestimmungsgemäße Verwendung

Der Schlagschrauber ist ein handliches, druckluftbetriebenes Gerät für den handwerklichen Einsatz. Er eignet sich zum Befestigen und Lösen von Verschraubungen im Kfz-Bereich (Reifenmontage, festsitzende Fahrgestellschrauben) oder an Montagebändern sowie im landwirtschaftlichen Bereich.

Die Abluft tritt über dem Abzug seitlich aus. Die Steckaufsätze können einfach schnell gewechselt werden. Der Druckluftanschluss erfolgt über eine Schnellkupplung. Beachten Sie beim Anziehen von Schrauben und Muttern die notwendigen Anzugsdrehmomente. Verwenden Sie nach dem Anziehen einen Drehmomentschlüssel.

Beachten Sie:

Tragen Sie beim Arbeiten mit dem Schlagschrauber die erforderliche Schutzkleidung.

Beachten Sie die Sicherheitsbestimmungen.

Sicherheitsbestimmungen

Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.

• Schlagschrauber nicht zweckentfremden
• Druckluftwerkzeuge vor Kindern sichern!
• Nur ausgeruht und konzentriert zu Werke gehen
• Druckluftanschluss nur über eine Schnellverschlusskupplung
• Arbeitsdruckeinstellung muss über einen Druckminderer erfolgen
• Als Energiequelle keinen Sauerstoff oder brennbare Gase verwenden
• Vor Störungsbeseitigung Gerät von der Druckluftquelle trennen.
• Nur Originalersatzteile verwenden
• Nie bei voller Leerlaufdrehzahl unbelastet laufen lassen.
• Tragen Sie beim Arbeiten mit dem Schlagschrauber die erforderliche Schutzkleidung

Inbetriebnahme

Schrauben Sie den mitgelieferten Stecknippel in den Druckluftanschluss (Pos. E) und dichten Sie diesen mit Teflonband ab ! Stecken Sie den benötigten Steckaufsatz auf den Vierkant (Pos. A). Stellen Sie die richtige Drehrichtung am Umlenk-hebel (Pos. B) ein:

Drücken nach hinten (reverse) Linkslauf = Schraube lösen

Drücken nach vorn (forward) Rechtslauf = Schraube anziehen

Stecken Sie den Steckaufsatz auf den Schraubknopf. Betätigen Sie den Abzug (Pos. C). Am Luftregler (Pos. D) kann durch drehen die Luftzufuhr stufenlos reguliert werden:

Markierung 9 = max. Drehmoment (4)

Markierung 0 = min. Drehmoment (1)

Der Anschluß an die Druckluftquelle erfolgt über einen flexiblen Druckluftschlauch mit Schnellkupplung.

Wartung und Pflege

Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine lange Lebensdauer und einen störungsfreien Betrieb. Für eine dauerhafte, einwandfreie Funktion Ihres Schlagschraubers ist eine regelmäßige Schmierung Voraussetzung. Folgende Möglichkeiten stehen Ihnen in Sachen Schmierung zur Auswahl:

a) Über einen Nebelöler

Eine komplette Wartungseinheit beinhaltet einen Nebelöler und ist am Kompressor angebracht.

b) Über einen Leitungsöler

In unmittelbarer Nähe des Werkzeugs (ca. 50 cm Abstand) wird ein Leitungsöler installiert, der das Werkzeug ausreichend mit Öl versorgt. War das Druckluftwerkzeug mehrere Tage außer Betrieb, müssen Sie vor dem Einschalten 5-10 Tropfen Spezial-Werkzeugöl in den Druckluftanschluss geben.

c) Von Hand

Ist bei Ihrer Anlage weder eine Wartungseinheit, noch ein Leitungsöler vorhanden, so müssen Sie vor jeder Inbetriebnahme Ihres Schlagschraubers 3 - 5 Tropfen Spezial-Werkzeugöl in den Druckluftanschluss geben. Lagern Sie Ihr Druckluftwerkzeug nur in trockenen Räumen.

Der Meißelhammer

Richten Sie das rotierende Ende des Werkzeuges niemals gegen sich selbst oder gegen andere Personen. Das Gerät mit dem Luftzufuhrschlauch verbinden.

Technische Daten

Anschlussgewinde 1/4"
Betriebsdruck 6 bar
Luftverbrauch 350 l/min.
Schlagzahl 3000/min.

Wartung und Pflege

Die Wartung darf nur von unterwiesenen Personen durchgeführt werden.

Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine lange Lebensdauer und einen störungsfreien Betrieb. Trennen Sie das Gerät bei Wartungs- und Pflegearbeiten von der Druckluftquelle. Für eine dauerhaft einwandfreie Funktion Ihres Druckluftwerkzeuges ist eine tägliche Reinigung und eine regelmäßige Schmierung unerläßlich. Verwenden Sie hierfür nur spezielles Druckluftöl.

Folgende Möglichkeiten stehen Ihnen in Sachen Schmierung zur Auswahl:

a) über einen Nebelöler

Eine komplette Wartungseinheit beinhaltet einen Nebelöler und ist am Kompressor angebracht.

b) über einen Leitungsöler

In unmittelbarer Nähe des Werkzeuges (ca. 50 cm Abstand) wird ein Leitungsöler installiert, der das Werkzeug ausreichend mit Öl versorgt.

c) von Hand

Ist bei Ihrer Anlage weder eine Wartungseinheit noch ein Leitungsöler vorhanden, so müssen vor jeder Inbetriebnahme des Druckluft- Werkzeuges 3-5 Tropfen Öl in den Druckluftanschluss gegeben werden. War das Druckluft- Werkzeug mehrere Tage außer Betrieb, müssen Sie vor dem Einschalten 5-10 Tropfen Öl in den Druckluftanschluss geben. Lagern Sie Ihre Druckluftwerkzeuge/-geräte nur in trockenen Räumen.

Achtung:

Gelegentlich Feder (Explosionszeichnung – Pos. 1) wechseln

Der Ratschenschrauber

Technische Daten

Leerlaufdrehzahl 160 U/min
Leistung 0,272 kW
max. Lösedrehmoment	81 Nm
Arbeitsbereich (max. Gewindegröße) M 8
max. zulässiger Arbeitsdruck 6 bar
Geräuschemissionen nach DIN 45635 Teil 20 / 09.90
Schalleistungplegel L WAI max. c	103 dB (A)
Arbeitsplatzbezogener Emissionswert L PAI max.	93 dB (A)
Maximaler Messflächen-Impulsschalldruckplegel L PAI max, 1m	90 dB (A)
Vibration (unter Last) nach DIN EN 28662 Teil 1 / 01.93 bzw. E DIN ISO 8662 Teil 1 / 01.93	14,7 m/sec2
Vierkantaufnahme 1⁄2 Zoll
Luftverbrauch ca. 310 l/min
Empfohlener Schlauchdurchmesser innen 6 mm
Gewicht 1,24 kg

Benötigte Luftqualität: Gereinigt und ölvernebelt

Leistungsgröße des Kompressors: Fülleistung des Kompressors min. 180 l/min.

Dies entspricht einer Motorleistung von 1,5 kW.

Einstellwerte für das Arbeiten: Eingestellter Arbeitsdruck am Druckminderer oder

Filterdruckminderer 6 bar.

Abbildung

Pos. Bezeichnung

040 Abzughebel

170 Antieb

390 Umschalthebel für Rechts-/ Linkslauf

430 Stecknippel für Druckluftanschluss

Bestimmungsgemäße Verwendung

Der Ratschenschrauber ist ein handliches, druckluftbetriebenes Werkzeug für den handwerklichen Einsatz. Er ist für das Arbeiten an Kraftfahrzeugen, Motorrädern, landwirtschaftlichen Geräten oder Montagebändern, besonders an schwer zugänglichen Stellen, sehr gut geeignet. Nach Erreichen des maximalen Drehmoment ist ein weiteres Anziehen von Hand, mit dem Ratschenschrauber nicht zulässig. Die Abluft tritt vorne am Gehäuse wieder aus. Der Druckluftanschluss erfolgt über eine Schnellkupplung.

Sicherheitsbestimmungen

Schützen Sie sich und Ihre Umwelt durch geeigneten Vorsichtsmaßnahmen vor Unfallgefahren.

• Rotierende Teile nicht berühren.
• Ratschenschrauber nicht zweckentfremden.
• Druckluftwerkzeuge vor Kinder sichern.
• Nur ausgeruht und konzentriet zu Werke gehen.
• Druckluftanschluss nur über eine Schnellverschlusskupplung.
• Arbeitsdruckeinstellung muss über einen Druckminderer erfolgen.
• Als Energiequelle keinen Sauerstoff oder brennbare Gase verwenden.
• Vor Störungsbeseitigung Gerät von der Druckluftquelle trennen.
• Nur Originalersatzteile verwenden.
• Nie bei voller Leerlaufdrehzahl unbelastet laufen lassen.

- Tragen Sie beim Arbeiten mit dem Ratschenschrauber die erforderliche Schutzkleidung, insbesondere einen Gehörschutz.

Inbetriebnahme

Schrauben Sie den mitgelieferten Stecknippel (Pos. 430) in den Reduziernippel. Benutzen Sie hierfür einen Ring- oder Gabelschlüssel. Achtung: Gewinde mit Teflonband abdichten!

Auf den Antrieb (Pos. 170) den gewünschten Steckschlüsseleinsatz aufstecken. Luftschlauch mit Schnellkupplung am Stecknippel anschließen. Steckschlüsseleinsatz auf die zu lösende bzw. anzuziehende Mutter oder Schraube aufsetzen. Gewünschte Drehrichtung am Umschalthebel (Pos. 390) einstellen, Abzughebel (Pos. 040) betätigen.

Wartung und Pflege

Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine lange Lebensdauer und einen störungsfreien Betrieb.

Für eine dauerhafte und einwandfreie Funktion Ihres Ratschenschraubers ist eine regelmäßige Schmierung Voraussetzung.

Verwenden Sie hierfür nur spezielles Werkzeugöl.

Folgende Möglichkeiten stehen Ihnen in Sachen Schmierung zur Auswahl:

a) über einen Nebelöler

Eine komplette Wartungseinheit beinhaltet einen Nebelöler und ist am Kompressor angebracht.

b) über einen Leitungsöler

In unmittelbarer Nähe des Werkzeuges (ca. 50 cm Abstand) wird ein Leitungsöler installiert, der das Werkzeug ausreichend mit Öl versorgt.

c) von Hand

Ist bei Ihrer Anlage weder eine Wartungseinheit noch ein Leitungsöler vorhanden, so müssen vor jeder Inbetriebnahme des Druckluft-Werkzeuges 3-5 Tropfen Öl in den Druckluftanschluss geben.

Bewahren Sie das Druckluft-Werkzeug nur in trockenen Räumen auf.

Der Geradschleifer

Richten Sie das rotierende Ende des Werkzeuges niemals gegen sich selbst oder gegen andere Personen. Das Gerät mit dem Luftzufuhrschlauch verbinden.

Techniche Daten

Anschlussgewinde 1/4"
Betriebsdruck 6 bar
Luftverbrauch ca. 350 l/min.
Drehzahl 22000 U/min.

Wartung und Pflege

Die Wartung darf nur von unterwiesenen Personen durchgeführt werden.

Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine lange Lebensdauer und einen störungsfreien Betrieb. Trennen Sie das Gerät bei Wartungs- und Pflegearbeiten von der Druckluftquelle. Für eine dauerhaft einwandfreie Funktion Ihres Druckluftgerätes ist eine tägliche Reinigung und eine regelmäßige Schmierung unerläßlich. Verwenden Sie hierfür nur spezielles Druckluftöl.

Folgende Möglichkeiten stehen Ihnen in Sachen Schmierung zur Auswahl:

a. über einen Nebelöler

Eine komplette Wartungseinheit beinhaltet einen Nebelöler und ist am Kompressor angebracht.

b. über einen Leitungsöler

In unmittelbarer Nähe des Werkzeuges (ca. 50 cm Abstand) wird ein Leitungsöler installiert, der das Werkzeug ausreichend mit Öl versorgt.

c. von Hand

Ist bei Ihrer Anlage weder eine Wartungseinheit noch ein Leitungsöler vorhanden, so müssen vor jeder Inbetriebnahme des Druckluft- Werkzeuges 3-5 Tropfen Öl in den Druckluftanschluss gegeben werden. War das Druckluft- Werkzeug mehrere Tage außer Betrieb, müssen Sie vor dem Einschalten 5-10 Tropfen Öl in den Druckluftanschluss geben. Lagern Sie Ihre Druckluftwerkzeuge/-geräte nur in trockenen Räumen.
