40401 - Compressor Güde - Gratis gebruiksaanwijzing en handleiding

Producttype	Luchtcompressor
Merk	Güde
Model	40401
Maximale werkdruk	6 bar
Tankinhoud	24 L
Motorvermogen	1,5 kW
Luchtdebiet (aanzuiging)	200 L/min
Voedingsspanning	230 V / 50 Hz
Gewicht	20 kg
Afmetingen (L x B x H)	50 x 40 x 40 cm
Hoofdfuncties	Luchttoevoer voor pneumatisch gereedschap (slagsleutel, beitelhamer, luchtsleutel, slijpmachine, enz.)
Onderhoud en reiniging	Dagelijkse waterafvoer, eenmaal per week luchtfilter reinigen, gebruik van een waterafscheider en een oliër
Veiligheid	Gebruik een reduceerventiel, niet meer dan 6 bar, draag beschermingsmiddelen, uitschakelen voor onderhoud
Onderdelen en repareerbaarheid	Reserveonderdelen beschikbaar via Güde-klantenservice, garantie 12 maanden professioneel gebruik, 24 maanden particulier
Inbegrepen in de levering	Luchtpistool, luchthammer, slagsleutel, slijpmachine, luchtsleutel, oppomphulpstukken, olie, teflontape, enz.
Aanbevolen olietype	Speciale pneumatische olie
Geluidsniveau (op de werkplek)	~93 dB(A) (afhankelijk van gebruikt gereedschap)
Trillingen	< 2,5 m/s² (slagsleutel onder belasting)

Veelgestelde vragen - 40401 Güde

Wat is de maximale werkdruk van de Güde 40401 compressor?

De maximale werkdruk is 6 bar. Overschrijd deze druk nooit om schade aan gereedschappen te voorkomen.

Hoe tap ik water af uit de tank?

Tap dagelijks water af door de aftapkraan onder de tank te openen. Waterophoping kan de compressor en gereedschappen beschadigen.

Welk type olie moet ik gebruiken voor pneumatisch gereedschap?

Gebruik een speciale pneumatische olie. Gebruik geen standaard motorolie. Pneumatische olie zorgt voor optimale smering en beschermt het mechanisme.

Hoe onderhoud ik het luchtfilter?

Reinig het luchtfilter minstens eenmaal per week. Een vuil filter vermindert de prestaties en kan de compressor beschadigen.

Welk gereedschap wordt meegeleverd met de 40401 compressor?

De set bevat een luchtpistool, een beitelhamer, een slagsleutel, een slijpmachine, een luchtsleutel, oppomphulpstukken, olie, teflontape en diverse mondstukken.

Wat is de garantieduur?

De garantie is 12 maanden voor professioneel gebruik en 24 maanden voor particulier gebruik. Bewaar het aankoopbewijs.

Kan ik de compressor met zuurstof gebruiken?

Nee, gebruik nooit zuurstof of ontvlambare gassen als energiebron. Gebruik uitsluitend perslucht.

Hoe stel ik het draaimoment in op de slagsleutel?

Draai aan de luchtregelaar (aanduiding D): stand 9 = max. koppel, stand 0 = min. koppel. Gebruik de omkeerschakelaar om de draairichting te wijzigen.

Wat te doen bij storing of klacht?

Neem contact op met de Güde-klantenservice via www.guede.com of telefonisch op +49 (0) 79 04 / 700-360. Houd het serienummer, productnummer en bouwjaar bij de hand.

Wat is de aanbevolen binnendiameter van de slang voor de slagsleutel?

De aanbevolen binnendiameter is 9 mm voor de slagsleutel. Voor ander gereedschap kan 6 mm voldoende zijn.

GEBRUIKSAANWIJZING 40401 Güde

NL	Vóór ingebruikneming van het apparaat deze gebruiksaanwijzing aandachtig doorlezen
A.V. 2 Voor nadruk en uittreksels is toestemming vereist. Technische wijzigingen voorbehouden.Afbeeldingen zijn bedoeld als voorbeelden! Vertalling van de originele gebruiksaanwijzing.
NL	Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig?Op onze website www.guede.com in Service helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het serie+nummer evenals artikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze altijd bij de hand te hebben.Serlenummer: Artikelnummer: Bou wjaar:
	E-Mail: [e-mail]

Algemeen

Zeer geachte klant,

Wij danken u voor het vertrouwen dat u in ons en onze producten toont. Met de koop van dit Güde- product heeft u voor een kwalitatief hoogwaardig gereedschap gekozen dat aan de huidige daaraan te stellen veiligheidsstandaarden voldoet.

Voordat u uw gereedschap in gebruik neemt, verzoeken wij u in ieder geval deze gebruiksaanwijzing aandachtig door te lezen. Neem het gereedschap pas dan in gebruik, nadat u de instructies geheel heeft doorgelezen en begrepen. De gebruiksaanwijzing bevat belangrijke aanwijzingen die voor een veilig en storingvrij gebruik van het gereedschap beslist nodig zijn. Bewaar daarom deze gebruiksaanwijzing altijd bij het gereedschap.

Bedrijfs- en veiligheidsinstructies

Persluchtgereedschappen werken met verschillend hoge werkdrukken. De aanbevolen werkdruk bedraagt voor de meeste gereedschappen 6 bar in vrijloop- of rustfase.

Een hogere druk zou op grond van de hogere belasting de levensduur van het gereedschap verkorten.

Water in de luchttoevoer kan schade aan het werktuig veroorzaken. Tap regelmatig het ontstane water in uw compressor of uw leidingsysteem af! Reinig het luchtfilter van de installatie minstens één maal per week.

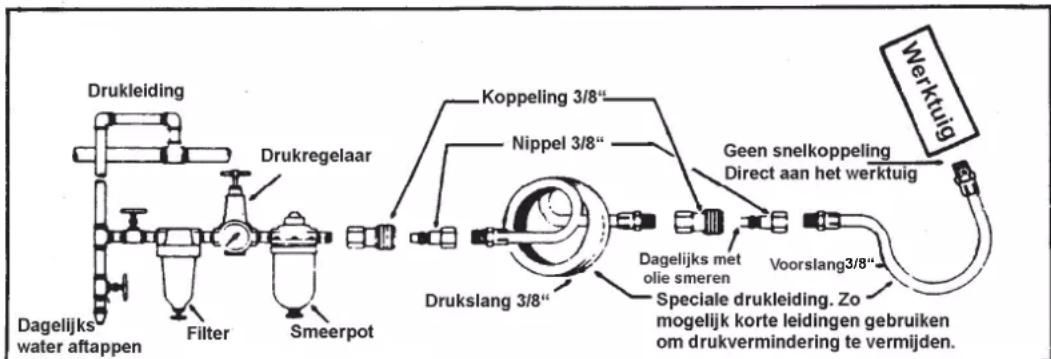

Ingebruikneming en onderhoud van Güde-persluchtgereedschappen

Voordat het persluchtgereedschap in gebruik genomen wordt, moet op de navolgende punten gelet worden:

1. Persluchtgereedschap alleen met een olievernevelaar gebruiken.
2. Op de compressor moet een instelbare drukregeling aanwezig zijn (alle Güde-compressoren zijn met een dergelijke drukregelaar uitgerust.).
3. Monteer voor de olievernevelaar een waterafscheider (filter).
4. De maximale werkdruk van het persluchtgereedschap is 6 bar. Indien de drukregeling hoger dan 6 bar wordt ingesteld, kan het persluchtgereedschap overbelast worden.
5. Bij langere buitenbedrijsstelling bevelen wij u aan het persluchtgereedschap grondig te reinigen en met olie te smeren. Bij een hernieuwde inbedrijfstelling van enig persluchtolie in de aansluiting van het persluchtgereedschap geven, het werktuig kort laten draaien en daarna met de olievernevelaar gebruiken. Enige gereedschappen zijn met een traploze regulering voor toerental en slagkracht uitgerust (bijvoorbeeld slagschroevendraaier, boormachine links/rechtsloop, sloophamerset, excentriekslijper, schuiver enz.) De instelschroef bevindt zich direct naast de luchtaansluiting van het gereedschap.
6. Wij bevelen bij de Güde-persluchtslagschroevendraaier aan met geharde Güde-steekdoornen te werken. Deze zijn bij elke goede speciaalzaak te verkrijgen. Dit geldt ook voor de beitels in verschillende grootte voor de Güde-persluchtsloophamer.

Wij wensen u veel genoegen met uw nieuwe gereedschap en attenderen u op onze garantiebepalingen.

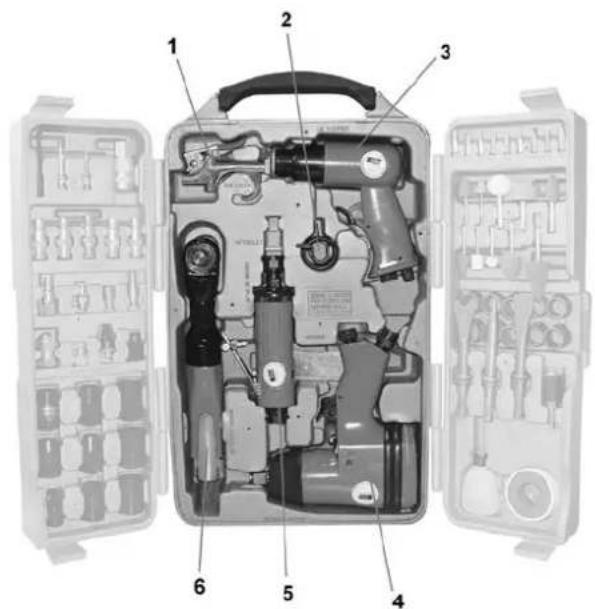

Gereedschappenset

1	Pneumatisch pistool "Mini"	16	Naald voor het vullen van de bal
2	Fixatieveer van de beitel	17	Slangverbinding 3/8" IG
3	Beitelklopper	18	Uitlaatstraalpijp
4	Slagschroevendraaier	19	Adapter voor de vulling van de luchtkamer
5	Slijmachine	20	Naaldadapter
6	Ratelsleutel	21	Bitadapter
7	Bitassortiment	22	Gewoon assortiment nuts
8	Slijpstiften (3 mm en 6 mm)	23	Adapter 3/8"/1/2"
9	Snijmes	24	Tang van de slijpstift
10	Slijpcilinders	25	Opzetstuk voor ventiel
11	Puntig hakmes	26	Adapter voor de vulling van de luchtkamer
12	Vlak hakmes	27	Invoegbuisje1/8" IG
13	Grip voor de slijpcilinders	28	Assortiment invoegbuisjes
14	Teflonband	29	Zeskantige steeksleutel
15	Olieflacon

Garantie

De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat.

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- en/of productiefouten zijn terug te voeren. Bij een claim betreffende een onvolkomenheid, in de zin van garantie, dient de aankoopfactuur - die de verkoopdatum bewijst - met de aankoopdatum bijgesloten te worden.

Uitgesloten van garantie zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of vreemde voorwerpen evenals het niet naleven van gebruiks- en montageaanwijzingen en normale slijtage.

De slagschroevendraaier

Technische gegevens

Vermogen ~0,34 kW
Max. losdraaimoment 310 Nm
Max. aandraaimoment 250 Nm
Toerental	8000 min ^-1
Werkterrein (max. schroefdraadgrootte) M 16
Max. toegelaten werkdruk 6 bar
Geluidsdrukniveau 89 db (A)
Vibratie (onder belasting) < 2,5 m/sec ^2
Vierkantopname 12 inch
Luchtverbruik ca. 6 l/sec
Aanbevolen slangdiameter, binnen 9 mm
Gewicht 2,3 kg
Luchtgebruik bij max. draaimoment ca. 350 l/min

Benodigde luchtkwaliteit, luchtverzorging:

Gereinigd en met olie verneveld door een onderhoudseenheid met filterdrukregelaar en olievernevelaar.

Instelwaarden voor het werken:

De ingestelde werkdruk (stromingdruk) aan de drukregelaar is 6 bar.

Afbeelding

Pos. Benaming

A Vierkant voor opname gereedschap (aandrijfas)

B Omkeerhendel rechts- en linksloop
C Aan/uit-hendel
D Luchtregelaar, resp. draaimoment-regelaar
E Persluchtaansluiting

Gebruik conform de bepalingen

De slagschroevendraaier is een handig, persluchtgedreven gereedschap voor handmatig gebruik. Het is geschikt voor het aandraaien en losdraaien van schroefverbindingen op het terrein van auto's (montage van banden, vastzittende chassisschroeven) of aan montagebanden evenals op het terrein van landbouw.

De afgewerkte lucht treedt d.m.v. de afzuiging zijwaarts uit. De steekopzetstukken kunnen eenvoudig en snel gewisseld worden. De persluchtaansluiting vindt d.m.v. een snelkoppeling plaats. Let bij het vastdraaien van schroeven en moeren op de noodzakelijke draaimomenten. Gebruik na het vastdraaien een momentsleutel.

Let op:

Draag bij het werken met een slagschroevendraaier de vereiste beschermende kleding.

Let op de veiligheidsbepalingen.

Veiligheidsbepalingen

Bescherm u zelf en het milieu door geschikte voorzorgsmaatregelen en tegen gevaren van ongeval.

• Slagschroevendraaier niet voor een andere bestemming gebruiken.
• Persluchtgereedschappen voor kinderen beveiligen!
• Enkel uitgerust en geconcentreerd te werk gaan.
• Persluchtaansluiting uitsluitend d.m.v. een snelkoppeling.
• Werkdrukinstelling moet d.m.v. een drukregelaar plaatsvinden.
• Als energiebron geen zuurstof of brandbare gassen gebruiken.
• Voor verhelpen van storingen het gereedschap van de persluchtaansluiting ontkoppelen.
• Slechts originele onderdelen gebruiken.
• Nooit bij vol nullasttoerental onbelast laten lopen.
• Draag bij het werken met de slagschroevendraaier de vereiste beschermende kleding.

Inbedrijfstelling

Schroef de meegeleverde steeknippel in de persluchtaansluiting (pos. E) en dicht deze met teflonband af! Steek de benodigde doorn op het vierkant (pos. A). Stel de juiste draairichting met het omkeerhendel (pos. B) in:

Hendel naar achteren (reverse) linksloop = schroef losmaken

Hendel naar voren (forward) rechtsloop = schroef aandraaien

Steek de doorn op de schroefknop. Bedien de aan/uit-hendel (pos. C). Aan de luchtregelaar (pos. D) kan met draaien de luchttoevoer traploos gereguleerd worden:

Markering 9 = max. draaimoment (4)

Markering 0 = min. draaimoment (1)

De aansluiting aan de persluchtbron vindt d.m.v. een flexibele persluchtslang met snelkoppeling plaats.

Onderhoud en verzorging

Het nakomen van de hier aangegeven onderhoudsinstructies waarborgt voor dit kwaliteitsproduct een lange levensduur en een storingsvrij gebruik. Voor een duurzame, perfecte functie van de slagschroevendraaier is een regelmatige smering noodzakelijk. Er zijn volgende mogelijkheden betreffende smering te kiezen:

a) D.m.v. een olievernevelaar

Een complete onderhoudseenheid bevat een olievernevelaar en is aan de compressor aangebracht.

b) D.m.v. een leidingsmeerpot

In onmiddelbare omgeving van het gereedschap (ca. 50 cm afstand) wordt een leidingsmeerpot geïnstalleerd die het werktuig van voldoende olie voorziet. Was het persluchtgereedschap meerdere dagen buiten bedrijf, dan moeten voor het aanzetten 5 - 10 druppels speciale gereedschapolie in de persluchtaansluiting gegeven worden.

c) Handmatig

Is bij de installatie geen onderhoudseenheid en ook geen leidingsmeerpot aanwezig, dan moeten voor elke inbedrijfsneming van de slagschroevendraaier 3 - 5 druppels speciale gereedschapolie in de persluchtaansluiting gegeven worden. Bewaar het persluchtgereedschap uitsluitend in droge ruimtes.

De sloophamer

Richt het roterende eind van het gereedschap nooit naar u zelf of naar andere personen. Het werktuig met de luchttoevoerslang verbinden.

Technische gegevens

Aansluitschroefdraad 1⁄4"
Werkdruk 6 bar
Luchtverbruik 350 l/min
Aantal slagen 3000/min

Onderhoud en verzorging

Het onderhoud mag slechts door aangewezen personen uitgevoerd worden.

Nakomen van de hier aangegeven onderhoudsinstructies waarborgt voor dit kwaliteitsproduct een lange levensduur en een storingsvrij gebruik. Ontkoppel het gereedschap bij onderhouds- en verzorgingswerkzaamheden los van de persluchtbron. Voor een duurzame, perfecte functie van het persluchtgereedschap is een dagelijkse reiniging en een regelmatige smering onmisbaar. Gebruik hiervoor uitsluitend een speciale persluchtolie.

zijn volgende mogelijkheden betreffende smering te kiezen:

a) D.m.v. een olievernevelaar

Een complete onderhoudseenheid bevat een olievernevelaar en is aan de compressor aangebracht.

b) D.m.v. een leidingsmeerpot

In onmiddelbare omgeving van het gereedschap (ca. 50 cm afstand) wordt een leidingsmeerpot geïnstalleerd die het gereedschap van voldoende olie voorziet.

c) Handmatig

Is bij de installatie geen onderhoudseenheid en ook geen leidingsmeerpot aanwezig, dan moeten voor elke inbedrijfstelling van het persluchtgereedschap 3 - 5 druppels van olie in de persluchtaansluiting gegeven worden. Was het persluchtgereedschap meerdere dagen buiten bedrijf, dan moeten voor het aanzetten 5 - 10 druppels olie in de persluchttaansluiting gegeven worden. Bewaar het persluchtgereedschap uitsluitend in droge ruimtes.

Let op:

Regelmatig de veer (explosietekening 3.3 – pos. 1) controleren en zo nodig vervangen.

De ratelschroevendraaier

Technische gegevens

Nullasttoerental 160 omw/min
Vermogen 0,272 kW
Max. losdraaimoment	81 Nm
Werkgebied (max. schroefdraadgrootte) M 8
Max. toegelaten werkdruk 6 bar
Geluidsemissie volgens DIN 45635 Deel 20 / 09.90
Niveau geluidsvermogen L WAI max. c	103 dB (A)
Emissiewaarde m.b.t. werkplaats L PAI max.	93 dB (A)
Maximale impuls geluidsdrukniveau meetvlakte L PAI max, 1m	90 dB (A)
Vibratie (onder belasting) volgens DIN EN 28662 Deel 1 / 01.93, resp. E DIN ISO 8662 Deel 1 / 01.93	14,7 m/sec2
Vierkantopname 1⁄2 inch
Luchtverbruik ca. 310 l/min
Aanbevolen slangdiameter binnen 6 mm
Gewicht 1,24 kg

Benodigde luchtkwaliteit: Gereinigd, met vernevelde olie.

Vermogensgrootte van de compressor: Luchtopbrengst van de compressor min. 180 l/min.

Overeenkomend met een motorvermogen van 1,5 kW.

Instelwaarden voor het werken: Ingestelde werkdruk aan drukregelaar of

filterdrukregelaar 6 bar.

Afbeelding

Pos. Benaming

040 Aan/uit-hendel

170 Gereedschapopname

390

Omkeerhendel

rechts-/linksloop

voor

430 Steeknippel voor persluchtaansluiting

Gebruik conform de bepalingen

De ratelschroevendraaier is een handig, persluchtgedreven gereedschap, voor handmatig gebruik. Het is geschikt voor het werken aan motorvoertuigen, motorfietsen, landbouwmachines of montagebanden en zeer goed geschikt voor moeilijk bereikbare plaatsen. Na bereik van het maximale draaimoment is een verdere aandraaiing met de hand, met de ratelschroevendraaier, niet toegestaan. De afgewerkte lucht treedt vooraan de behuizing weer uit. De persluchtaansluiting vindt d.m.v. een snelkoppeling plaats.

Veiligheidsbepalingen

Bescherm u zelf en het milieu door geschikte voorzorgmaatregelen en tegen gevaren van een ongeval.

• Roterende delen niet aanraken.
• Ratelschroevendraaier niet voor een andere bestemming gebruiken.
• Persluchtgereedschappen voor kinderen beveiligen!
• Enkel uitgerust en geconcentreerd te werk gaan.
• Persluchtaansluiting uitsluitend d.m.v. een snelkoppeling.
• Werkdrukinstelling uitsluitend d.m.v. een drukregelaar.
• Als energiebron geen zuurstof of brandbare gassen gebruiken.
• Voor verhelpen van storingen het gereedschap van de persluchtbron ontkoppelen.
• Slechts originele onderdelen gebruiken.
• Nooit bij vol nullasttoerental onbelast laten lopen.
• Draag bij het werken met de ratelschroevendraaier vereiste beschermende kleding, bijzonder een gehoorbescherming.

Inbedrijfstelling

Schroef de meegeleverde steeknippel (pos. 430 van afbeelding 5.2.) in de verloopnippel. Gebruik hiervoor een ring- of steeksleutel.

Let op: schroefdraad met teflonband afdichten!

Op de aandrijving (pos. 170 van afb. 5.2.) het gewenste inzetstuk opsteken. Luchtslang met snelkoppeling aan de steeknippel aansluiten. Steeksleutelinzet op de los te maken, resp. aan te draaien moer of schroef opzetten. Gewenste draairichting aan de omkeerhendel (pos. 390 van afb. 5.2.) instellen, aan/uit-hendel (pos. 040 van afb. 5.2.) bedienen.

Onderhoud en verzorging

Het nakomen van de hier aangegeven onderhoudsinstructies waarborgt voor dit kwaliteitsproduct een lange levensduur en een storingsvrij gebruik. Voor een duurzame, perfecte functie van de ratelschroevendraaier is een regelmatige smering noodzakelijk. Er zijn volgende mogelijkheden betreffende smering te kiezen:

a) D.m.v. een olievernevelaar

Een complete onderhoudseenheid bevat een olievernevelaar en is aan de compressor aangebracht.

b) D.m.v. een leidingsmeerpot

In onmiddelbare omgeving van het gereedschap (ca. 50 cm afstand) wordt een leidingsmeerpot geïnstalleerd die het werktuig van voldoende olie voorziet.

c) Handmatig

Is bij de installatie geen onderhoudseenheid en ook geen leidingsmeerpot aanwezig, dan moeten voor elke inbedrijfsneming van de slagschroevendraaier 3 - 5 druppels speciale gereedschapolie in de persluchtaansluiting gegeven worden. Bewaar het persluchtgereedschap uitsluitend in droge ruimtes.

De rechte slijper

Richt het roterende eind van het gereedschap nooit tegen u zelf of tegen andere personen. Het werktuig met de luchttoevoerslang verbinden.

Technische gegevens

Aansluitschroefdraad 1/4"
Werkdruk 6 bar
Luchtverbruik ca. 350 l/min
Toerental 22.000 omw/min

Onderhoud en verzorging

Het onderhoud mag slechts door aangewezen personen uitgevoerd worden.

De nakoming van de hier aangegeven onderhoudsinstructies waarborgt voor dit kwaliteitsproduct een lange levensduur en een storingsvrij gebruik. Maak het werktuig bij onderhouds- en verzorgingswerkzaamheden van de persluchtbron los. Voor een duurzame, perfecte functie van de persluchtwerktuig is een dagelijkse reiniging en regelmatige smering onmisbaar. Gebruik hiervoor slechts een speciale persluchtolie.

Er zijn volgende mogelijkheden betreffende smering te kiezen:

a) D.m.v. een olievernevelaar

Een complete onderhoudseenheid bevat een olievernevelaar en is aan de compressor aangebracht.

b) D.m.v. een leidingsmeerpot

In onmiddelbare omgeving van het gereedschap (ca. 50 cm afstand) wordt een leidingsmeerpot geïnstalleerd die het gereedschap voldoende met olie verzorgt.

c) Handmatig

Is bij de installatie geen onderhoudseenheid en ook geen leidingsmeerpot aanwezig, dan moeten voor iedere inbedrijfstelling van het persluchtgereedschap 3 - 5 druppels olie in de persluchtaansluiting gegeven worden. Was het persluchtgereedschap meerdere dagen buiten bedrijf, dan moeten voor het aanzetten 5 - 10 druppels olie in de persluchtaansluiting gegeven worden.

Bewaar de persluchtgereedschappen en machines alleen in droge ruimtes.

De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat.

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- en/of productiefouten zijn terug te voeren. Bij een claim betreffende een onvolkomenheid, in de zin van garantie, dient de aankoopfactuur - die de verkoopdatum bewijst - met de aankoopdatum bijgesloten te worden.

Uitgesloten van garantie zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of vreemde voorwerpen evenals het niet naleven van gebruiks- en montageaanwijzingen en normale slijtage.

Avvitatore a colpo

Dati tecnici
