NÁVOD NA OBSLUHU Inshore 335 VII CRIVIT

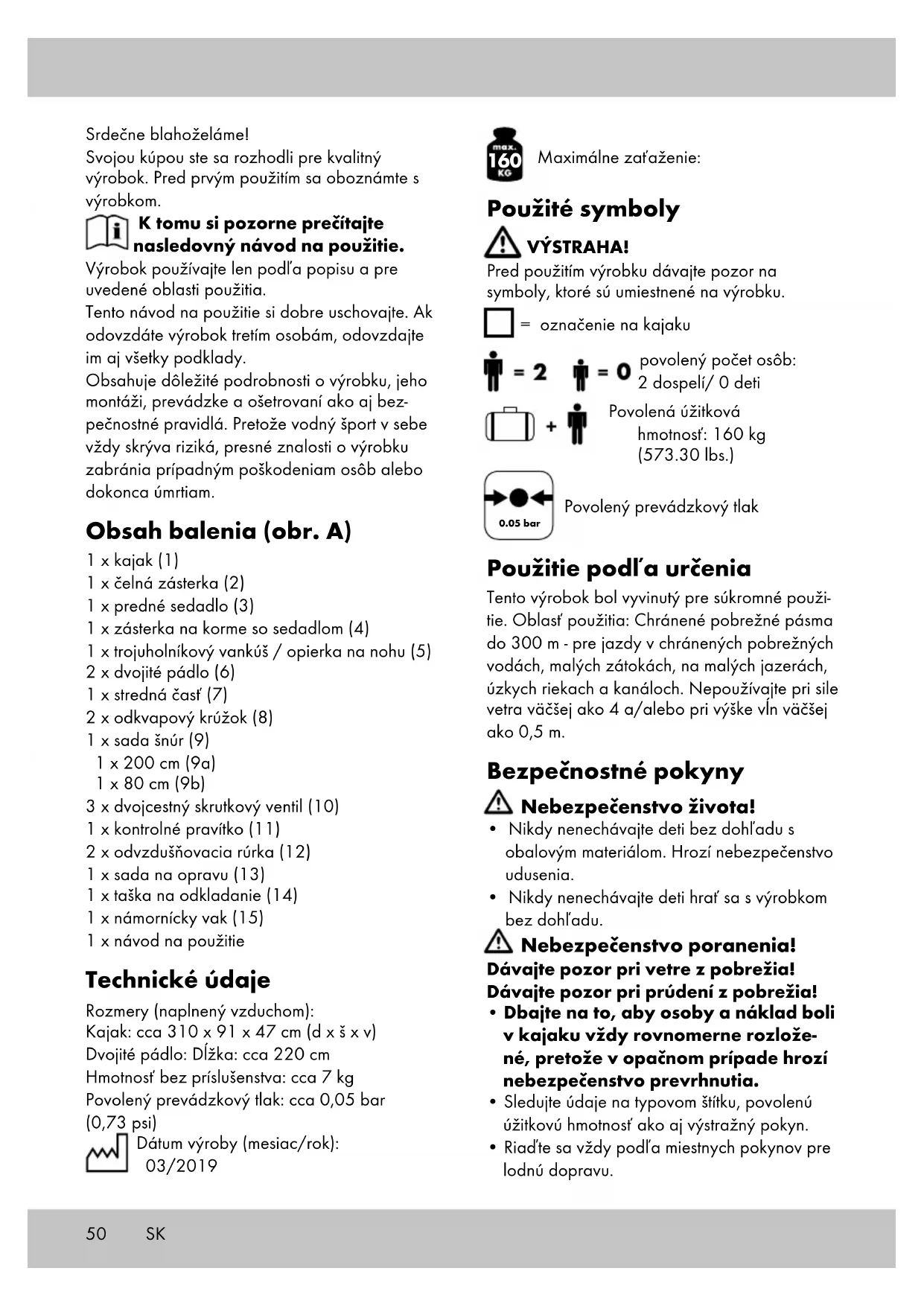

Maximálne zaťaženie: Použité symboly VÝSTRAHA! Pred použitím výrobku dávajte pozor na symboly, ktoré sú umiestnené na výrobku. = označenie na kajaku povolený počet osôb: 2 dospelí/ 0 deti Povolená úžitková hmotnosť: 160 kg (573.30 lbs.)

Povolený prevádzkový tlak Použitie podľa určenia Tento výrobok bol vyvinutý pre súkromné použi- tie. Oblasť použitia: Chránené pobrežné pásma do 300 m - pre jazdy v chránených pobrežných vodách, malých zátokách, na malých jazerách, úzkych riekach a kanáloch. Nepoužívajte pri sile vetra väčšej ako 4 a/alebo pri výške vĺn väčšej ako 0,5 m. Bezpečnostné pokyny Nebezpečenstvo života!

• Nikdy nenechávajte deti bez dohľadu s obalovým materiálom. Hrozí nebezpečenstvo udusenia.

• Nikdy nenechávajte deti hrať sa s výrobkom bez dohľadu. Nebezpečenstvo poranenia! Dávajte pozor pri vetre z pobrežia! Dávajte pozor pri prúdení z pobrežia!

• Dbajte na to, aby osoby a náklad boli v kajaku vždy rovnomerne rozlože- né, pretože v opačnom prípade hrozí nebezpečenstvo prevrhnutia.

• Sledujte údaje na typovom štítku, povolenú úžitkovú hmotnosť ako aj výstražný pokyn.

• Riaďte sa vždy podľa miestnych pokynov pre lodnú dopravu. SK51SK UPOZORNENIE! Prosíme Vás, aby ste vždy dodržiavali bezpečnostné pravidlá a platné zákon- né predpisy pre moria a otvorené vody a pre vlastnú bezpečnosť noste vždy otestovanú záchrannú vestu. UPOZORNENIE! Zabráňte používaniu opaľovacích krémov a kozmetických prípravkov s obsahom alkoholu. Opaľovacie krémy a kozmetické prípravky s obsahom alkoholu môžu uvoľniť farebnú vrstvu nafukovacích výrobkov z PVC. Toto môže viesť k zmene farby Vášho tela, Vášho oblečenia alebo iných predme- tov, s ktorými sa dostane do kontaktu. UPOZORNENIE! Ak by sa nejaká osoba dostala cez pa- lubu, potom sa musí vrátenie na palubu zrealizovať cez prednú alebo zadnú časť člna, pretože pri nastúpení zboku (nástup zo strán) hrozí nebezpečenstvo prevrátenia. Zabránenie vecným škodám!

• Všetky nafukovacie výrobky sú citlivé na chlad. Preto výrobok nerozkladajte a nehustite pri teplote nižšej ako 15 °C!

• Keď sa tlak vzduchu vo výrobku na pražia- com slnku zvýši, musíte ho odpovedajúco vyrovnať vypustením vzduchu.

• Dávajte pozor, aby výrobok – hlavne v nahustenom stave – neprišiel do kontaktu s kameňmi, štrkom alebo špicatými predmetmi a aby sa nikde neodieral alebo neobrusoval, pretože by inak mohlo dôjsť k poškodeniam fólie.

• Do bezpečnostných ventilov zasúvajte len vhodné adaptéry na čerpadlo. V opačnom prípade by sa mohli poškodiť ventily.

• Nehustite príliš silno, pretože inak hrozí nebezpečenstvo, že sa zvary roztrhnú. Po nahustení ventily dobre uzavrite.

• Zabráňte kontaktu s ostrými, horúcimi, špicatý- mi alebo nebezpečnými predmetmi.

• Nevozte so sebou ostré alebo špicaté pred- mety.

• Kajak by ste mali chrániť pred kontaktom s podozrivými kvapalinami alebo kyselinami. Mohli by tým vzniknúť nenapraviteľné škody.

• Ak by počas prevádzky na vode vzniklo poškodenie na jednej z piatich vnútorných komôr, v žiadnom prípade neopúšťajte kajak. Vztlaková sila štyroch neporušených vnútorných komôr stačí na to, aby sa kajak bezpečne udržal nad vodou.

• Kajak sa nesmie v žiadnom prípade transpor- tovať na vozidlách v nahustenom stave.

• Kajak nikdy nenechávajte na vode neobsade- ný. Je unášaný rýchlejšie ako by ste k nemu mohli doplávať.

• Pred použitím dávajte pozor na to, aby ste so sebou mali pádla, pretože inak kajakom nemôžete dostatočne manévrovať.

• Na Vašom kajaku nerobte žiadne technické zmeny. Zmeny akéhokoľvek druhu ohrozujú jazdný režim športového náradia.

• Svoj kajak nikdy nepoužívajte pod vplyvom alkoholu, drog alebo liekov.

• Nikdy nepreceňujte svoje sily a svoju silu sva- lov si pri veslovaní rozdeľte tak, aby ste preko- naný úsek vedeli bez ťažkostí znovu veslovať späť. Zdržujte sa v chránenom pobrežnom pásme do 300 m a dávajte pozor na menia- ce sa poveternostné a prúdové pomery, ktoré môžu pohyb vpred podstatne sťažiť. UPOZORNENIE! Vaša prezieravosť a vlastný odhad na vode sú enormne dôležité. Nikdy nepre- ceňujte svoje sily a umenie riadenia! Vždy sa zdržiavajte v blízkosti pobre- žia! Všímajte si poveternostnú situáciu, výstrahy o zlom počasí alebo prípadné svetelné signály!52 Montáž Postupujte podľa jednotlivých montáž- nych krokov v uvedenom poradí. Ak sa nedodrží správne poradie hustenia piatich vzduchových komôr, môže dôjsť k nerovnomernému rozdeleniu tlaku. Môže to viesť k nestabilite kajaku a k zhoršeniu jeho jazdných vlastností. Poznámka: Strana kajaku s 3 skrutkovými ven- tilmi je zadná strana (1f). Protiľahlá strana (bez skrutkových ventilov) je predná strana (1g).

• Montáž výrobku by mali kvôli veľkosti výrobku vykonať vždy dvaja dospelí.

• Aby ste kajak rozložili, zvoľte si hladkú a čistú plochu s dostatkom miesta. Skontrolujte, či sú k dispozícii všetky jednotlivé komponenty a či sú v bezchybnom stave.

• Počnúc druhou montážou by ste mali skontro- lovať, či kajak nemá prípadné poškodenia, diery a trhliny a tieto by ste mali utesniť podľa popisu v odseku „Opravy“. Keď už budete na vode, nedajú sa už prípadné škody odstrániť.

• Vzduchové komory nehustite príliš, aby sa fólia príliš neroztiahla.

• Dávajte pozor na to, aby sa kajak v nahuste- nom stave nedostal do styku s kameňmi alebo inými špicatými predmetmi a aby sa preto nepoškodil. Montáž dvojcestného ventilu (obr. H) Komora dna , ako aj horné bočné komory , kajaku sú vybavené po jednom otvore so závitom pre priložené skrutkové ventily (10).

• Dodržujte správne poradie pri hustení vzdu- chových komôr. Správne poradie je zadané na kajaku a v návode na obsluhu (č. - ).

• Odporúčaný prevádzkový tlak činí 0,05 bar ( = 50 mbar = 0,73 psi).

• Zabráňte nadmernému nahusteniu vzducho- vých komôr, pretože inak hrozí nebezpečen- stvo roztiahnutia alebo dokonca roztrhnutia zvarov.

• Pre hustenie výrobku používajte bežné nožné čerpadlá alebo piestové čerpadlá s dvojzdvi- hom s odpovedajúcimi nadstavcami a príp. manometrom.

• Na nahustenie výrobku nepoužívajte ani kompresor ani tlakovú fľašu. Mohlo by to viesť k poškodeniam výrobku.

3. - Horná bočná komora so skrutkovým ventilom

4. - Dolná bočná komora s ventilom so zátkou

5. - Horná bočná komora so skrutkovým ventilom

Poznámka: Vzduchové komory sú na nafuko- vacom člne označené odpovedajúcimi číslami

Plnenie vzduchových komôr Poznámka: Pre skrutkový ventil potrebujete hustilku s konickou prípojkou, ktorá má priemer cca 17,5 mm (obr. I). Pre ventil so zátkou potrebujete hustilku s konic- kou prípojkou, ktorá má priemer cca 8,5 mm (obr. L).

1. Komora dna so skrutkovým ventilom

1. Otvorte ochranný kryt (10c) zo skrutkového

pomocou vhodnej hustilky.

3. Skontrolujte prevádzkový tlak podľa popisu v

odseku „kontrola prevádzkového tlaku“.

4. Zatvorte ochranný kryt (10c) zo skrutkového

ventilu (10) v smere hodinových ručičiek. SK53 Poznámka: 10 na meracom pásiku (1h) zobrazuje maximálne roztiahnutie vzduchových komôr.

4. Pri opakovanom nahustení sa 10 meracieho

pásika (1h) musí nachádzať medzi polohou A a polohou 10 kontrolného pravítka (11). Umiestnenie príslušenstva Poznámka: Šnúry námorníckeho vaku a sedadla zabezpečte pomocou tkáčskeho uzla (obr. C). Pripevnenie predného sedadla (obr. D)

1. Nahustite všetky vzduchové komory predného

sedadla (3), kým nie sú na pocit pevné a zapusťte ventily.

2. Umiestnite sedadlo medzi obidve horné boč-

né komory , , aby bola zabezpečená pevná opora sedadla. Poznámka: Upínacie pásky na opierke predného sedadla (3) musia smerovať k zadnej časti (1f) .

obidvoch dolných bočných komôr , po- mocou gumových pásov, ktoré sú pripevnené na člne tak, aby vznikol cikcakový vzor (obr. E). Pripevnenie čelnej zásterky

1. Nahustite vzduchovú komoru čelnej zásterky

obidvoch dolných bočných komôr , pomocou predmontovaného gumového pásu tak, aby vznikol cikcakový vzor (obr. F). Pripevnenie zásterky na korme so sedadlom

1. Nahustite všetky vzduchové komory zásterky

2. Zatlačte sedadlo pod obidve horné bočné ko-

mory , , aby bola zabezpečená pevná opora sedadla.

2. Dolné bočné komory s ventilom so

, pomocou vhodnej hustilky.

3. Skontrolujte prevádzkový tlak podľa popisu v

odseku „kontrola prevádzkového tlaku“.

4. Uzáver ventilu zatvorte a ventil ľahkým tlakom

3. Horná bočné komory so skrutkovým

1. Otvorte ochranný kryt (10c) zo skrutkového

, pomocou vhodnej hustilky.

3. Skontrolujte prevádzkový tlak podľa popisu v

odseku „kontrola prevádzkového tlaku“.

4. Zatvorte ochranný kryt (10c) zo skrutkového

ventilu (10) v smere hodinových ručičiek. Kontrola prevádzkového tlaku DÔLEŽITÉ! Materiál z PVC sa po prvom nahustení trochu roztiahne a viac sa nevráti do svojho pôvodného stavu. Uvedomte si, že údaje môžu trochu kolísať podľa nákladu a vonkajšej teploty.

1. Spodnú komoru a obidve dolné bočné

komory , nahustite natoľko, aby bola na pocit pevná a v materiáli už nevidieť žiadne záhyby. Poznámka: Pri zatlačení palcom na príslušnú vzduchovú komoru by sa táto mala ešte dať zľahka zatlačiť.

2. Pre kontrolu prevádzkového tlaku obidvoch

horných bočných komôr , položte kon- trolné pravítko (11) cez merací pásik (1h) na vnútornej strane príslušnej hornej vzduchovej komory (obr. N). Spodná šípka a 0 na kontrolnom pravítku (11) sa musia prekrývať so spodnou šípkou a 0 na meracom pásiku (1h) .

3. Pri prvom nahustení NESMIE 10 na meracom

pásiku (1h) prekročiť polohu A na kontrolnom pravítku (11). SK54

(1b) obidvoch dolných bočných komôr , pomocou predmontovaného gumové- ho pásu tak, aby vznikol cikcakový vzor (obr. G). Trojuholníkový vankúš

2. Nahustený trojuholníkový vankúš (5) umiestni-

te pevne v čele kajaku. Poznámka: Trojuholníkový vankúš (5) slúži sediacemu vpredu ako opierka na nohy. Montáž dvojitého pádla (obr. B)

1. Cez obidva konce pádlovej rúrky posuňte

odkvapový krúžok (8) tak, aby sa krúžky nachádzali pod aretačným gombíkom (6a) a zúžením rúrky.

2. Obidve rúrky pádla (6) zastrčte do strednej

časti (7). Obidva aretačné gombíky (6a) pritom musia počuteľne a zjavne trochu po- sunuté zapadnúť v otvoroch (7a) na strednej časti (7). Poznámka: Máte možnosť nastaviť pádlo podľa želania do dvoch rôznych uhlov. Pádla sa pri použití dvoma osobami môžu použiť bez strednej časti aj jednotlivo. Námornícky vak K výrobku je priložený námornícky vak (15), v ktorom sa kajak môže uložiť pre transport a uskladnenie. Pre zatvorenie použite šnúru 200 cm (9a). Okrem toho sa námornícky vak môže použiť na palube na uskladnenie zásob potravín, obleče- nia atď., aby boli chránené pred striekajúcou vodou. Poznámka: Nezabudnite, že námornícky vak nie je vodotesný. V námorníckom vaku neodkla- dajte citlivé predmety ako napr. fotoaparáty. Pre použitie na palube odstráňte šnúru a horný koniec zrolujte. Nakoniec zatvorte námornícky vak pomocou suchých zipsov. Taška na odkladanie K výrobku je navyše priložená ešte taška na odkladanie (14), chránená pred striekajúcou vo- dou, ktorá sa pomocou suchých zipsov umiestni na zadnej strane predného sedadla (3). V taške na odkladanie sa môžu umiestniť menšie predmety. Poznámka: Nezabudnite, že taška nie je vo- dotesná. Do tašky neodkladajte citlivé predmety. Demontáž kajaku Odstráňte predné sedadlo, zásterku na korme so sedadlom, čelnú zásterku a trojuholníkový vankúš. Odvzdušnenie Kajak odvzdušnite nasledovne:

1. Na odvzdušnenie vzduchových komôr s ven-

tilmi so zátkami vytiahnite ventily so zátkami (1d) zo zapustení (obr. J) a teleso ľahko stlačte alebo použite odvzdušňovaciu rúrku (12) (obr. M).

2. Pre odvzdušnenie vzduchových komôr so

skrutkovými ventilmi vyskrutkujte skrutkové ventily (10b) z bázy (1c) a nechajte vzduch úplne uniknúť (obr. I). Demontáž dvojitého pádla

1. Zatlačte na príslušný aretačný gombík.

2. Vytiahnite strednú časť z príslušnej rúrky

pádla. Poznámka: Odkvapové krúžky zostávajú na rúrkach pádla. Transport Kajak transportujte vždy vo dvojici. Skladovanie, čistenie UPOZORNENIE! Používajte len prostriedky bez podielov kyselín alebo benzínu a nikdy nie na báze silikónu. Výrobok skladujte vždy suchý, čistý a v nena- hustenom stave v temperovanej miestnosti, ako aj mimo dosahu hlodavcov. Ventily by mali byť pri skladovaní vždy zatvorené. Dávajte pozor na to, aby sa výrobok nedeformoval, ale aby sa skladoval vyrovnaný. SK55

1. Kajak po každom použití dôkladne vyčisťte

tak, že ho opláchnete čerstvou vodou a jemným mydlom, aby ste ho zbavili kryštálikov soli, zrniek piesku a iných drobných nečistôt. Nakoniec ho dajte úplne uschnúť.

2. Vzduch úplne vypusťte zo všetkých vzducho-

3. Vložte obidve horné bočné komory do vnútra

kajaku a potom ho pozorne poskladajte. Opravy UPOZORNENIE! Ak sú poškodenia väčšie, nemali by ste opravy v žiadnom prípade robiť sami. Menšie poškodenia si môžete opraviť sami pomocou dodanej sady na opravu (13).

1. Vzduch úplne vypusťte z kajaku a príslušné

miesto vyčisťte roztokom na báze alkoholu. Okolie trhliny alebo diery trochu zdrsnite jemným šmirgľovým papierom.

2. Vystrihnite záplatu, ktorá zakryje poškodenú

oblasť a zo všetkých strán ju presahuje o 1,25 cm.

3. Naneste lepidlo na miesto na kajaku a aj

na záplatu. Lepidlo nechajte cca 3 minúty schnúť.

4. Záplatu pevne pritlačte pomocou mäkkého

predmetu. Poznámka: Dávajte pozor na to, aby ste pra- covali na rovnej podložke bez pokrčených miest a bez záhybov. Prípadné vzduchové bubliny jemne odstráňte zvnútra smerom von pomocou zaobleného predmetu.

5. Po oprave počkajte najmenej 12 hodín, až

potom môžete kajak znovu nahustiť. Pokyny pre likvidáciu Výrobok a obalové materiály zlikvidujte v súlade s aktuálnymi miestnymi predpismi. Obalové materiály, ako napr. plastové vrecká, nepatria do rúk deťom. Uchovávajte obalový materiál mimo dosahu detí. Výrobok a obal zlikvidujte ekologickým spôsobom. Recyklačný kód slúži na označenie rôznych materiálov určených na vrátenie do recyklačného obehu (Recyklácia). Kód sa skladá z recyklačného symbolu – ktorý má odzrkadľovať zhodnotenie recyklačného obehu – a čísla označujúceho materiál. Pokyny k záruke a priebehu servisu Produkt bol vyrobený s maximálnou zodpovednosťou a v priebehu výroby bol neustále kontrolovaný. Na tento produkt máte tri roky záruku od dátumu kúpy produktu. Pokladničný lístok si odložte. Záruka sa vzťahuje len na chyby materiálu a výrobné chyby a zaniká pri neodbornej manipulácii s produktom. Záruka nemá vplyv na Vaše zákonné práva, predovšetkým na práva vyplývajúce zo záruky. V prípade reklamácie sa obráťte na nižšie uve- denú servisnú linku, alebo nám napíšte e-mail. Naši servisní zamestnanci sa s Vami dohodnú na ďalšom postupe a urýchlene vykonajú všetky potrebné kroky. V každom prípade Vám pora- díme osobne. Záručná lehota sa nepredlžuje v dôsledku even- tuálnych opráv na základe záruky, zákonného plnenia záruky alebo v dôsledku prejavu ocho- ty. To platí tiež pre vymenené alebo opravené diely. Opravy vykonané po uplynutí záručnej lehoty sú spoplatnené. IAN: 311071 Servis Slovensko Tel.: [phone] E-Mail: [e-mail] SK56
