NÁVOD NA OBSLUHU GOFL 629NB WHIRLPOOL

• Nahraďte jej injektorem vhodným pro daný typ plynu.

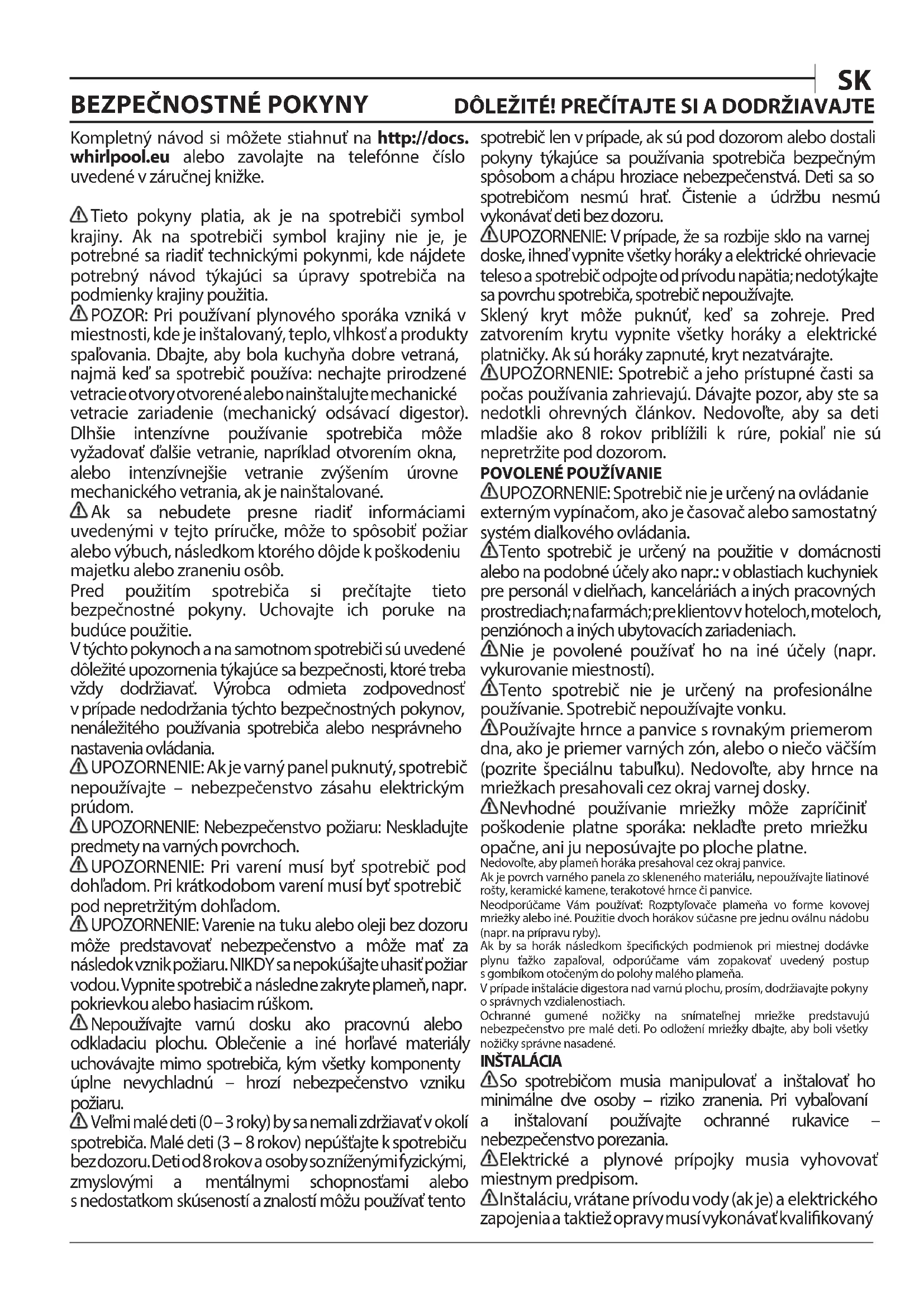

Kompletný návod si môžete stiahnuť na http://docs. whirlpool.eu alebo zavolajte na telefónne číslo uvedené v záručnej knižke. Tieto pokyny platia, ak je na spotrebiči symbol krajiny. Ak na spotrebiči symbol krajiny nie je, je potrebné sa riadiť technickými pokynmi, kde nájdete potrebný návod týkajúci sa úpravy spotrebiča na podmienky krajiny použitia. POZOR: Pri používaní plynového sporáka vzniká v miestnosti, kde je inštalovaný, teplo, vlhkosť a produkty spaľovania. Dbajte, aby bola kuchyňa dobre vetraná, najmä keď sa spotrebič používa: nechajte prirodzené vetracie otvory otvorené alebo nainštalujte mechanické vetracie zariadenie (mechanický odsávací digestor). Dlhšie intenzívne používanie spotrebiča môže vyžadovať ďalšie vetranie, napríklad otvorením okna, alebo intenzívnejšie vetranie zvýšením úrovne mechanického vetrania, ak je nainštalované. Ak sa nebudete presne riadiť informáciami uvedenými v tejto príručke, môže to spôsobiť požiar alebo výbuch, následkom ktorého dôjde k poškodeniu majetku alebo zraneniu osôb. Pred použitím spotrebiča si prečítajte tieto bezpečnostné pokyny. Uchovajte ich poruke na budúce použitie. Vtýchto pokynoch ana samotnom spotrebiči sú uvedené dôležité upozornenia týkajúce sa bezpečnosti, ktoré treba vždy dodržiavať. Výrobca odmieta zodpovednosť vprípade nedodržania týchto bezpečnostných pokynov, nenáležitého používania spotrebiča alebo nesprávneho nastavenia ovládania. UPOZORNENIE: Ak je varný panel puknutý, spotrebič nepoužívajte – nebezpečenstvo zásahu elektrickým prúdom. UPOZORNENIE: Nebezpečenstvo požiaru: Neskladujte predmety na varných povrchoch. UPOZORNENIE: Pri varení musí byť spotrebič pod dohľadom. Pri krátkodobom varení musí byť spotrebič pod nepretržitým dohľadom. UPOZORNENIE: Varenie na tuku alebo oleji bez dozoru môže predstavovať nebezpečenstvo a môže mať za následok vznik požiaru. NIKDY sa nepokúšajte uhasiť požiar vodou. Vypnite spotrebič anásledne zakryte plameň, napr. pokrievkou alebo hasiacim rúškom. Nepoužívajte varnú dosku ako pracovnú alebo odkladaciu plochu. Oblečenie a iné horľavé materiály uchovávajte mimo spotrebiča, kým všetky komponenty úplne nevychladnú – hrozí nebezpečenstvo vzniku požiaru. Veľmi malé deti (0 – 3 roky) by sa nemali zdržiavať vokolí spotrebiča. Malé deti (3 – 8rokov) nepúšťajte kspotrebiču bez dozoru. Deti od 8 rokov aosoby so zníženými fyzickými, zmyslovými a mentálnymi schopnosťami alebo snedostatkom skúseností aznalostí môžu používať tento spotrebič len vprípade, ak sú pod dozorom alebo dostali pokyny týkajúce sa používania spotrebiča bezpečným spôsobom achápu hroziace nebezpečenstvá. Deti sa so spotrebičom nesmú hrať. Čistenie a údržbu nesmú vykonávať deti bez dozoru. UPOZORNENIE: Vprípade, že sa rozbije sklo na varnej doske, ihneď vypnite všetky horáky aelektrické ohrievacie teleso aspotrebič odpojte od prívodu napätia; nedotýkajte sa povrchu spotrebiča, spotrebič nepoužívajte. Sklený kryt môže puknúť, keď sa zohreje. Pred zatvorením krytu vypnite všetky horáky a elektrické platničky. Ak sú horáky zapnuté, kryt nezatvárajte. UPOZORNENIE: Spotrebič ajeho prístupné časti sa počas používania zahrievajú. Dávajte pozor, aby ste sa nedotkli ohrevných článkov. Nedovoľte, aby sa deti mladšie ako 8 rokov priblížili k rúre, pokiaľ nie sú nepretržite pod dozorom.

UPOZORNENIE: Spotrebič nie je určený na ovládanie externým vypínačom, ako je časovač alebo samostatný systém diaľkového ovládania. Tento spotrebič je určený na použitie v domácnosti alebo na podobné účely ako napr.: voblastiach kuchyniek pre personál vdielňach, kanceláriách ainých pracovných prostrediach; na farmách; pre klientov vhoteloch, moteloch, penziónoch ainých ubytovacích zariadeniach. Nie je povolené používať ho na iné účely (napr. vykurovanie miestností). Tento spotrebič nie je určený na profesionálne používanie. Spotrebič nepoužívajte vonku. Používajte hrnce apanvice srovnakým priemerom dna, ako je priemer varných zón, alebo oniečo väčším (pozrite špeciálnu tabuľku). Nedovoľte, aby hrnce na mriežkach presahovali cez okraj varnej dosky. Nevhodné používanie mriežky môže zapríčiniť poškodenie platne sporáka: neklaďte preto mriežku opačne, ani ju neposúvajte po ploche platne. Nedovoľte, aby plameň horáka presahoval cez okraj panvice.Ak je povrch varného panela zo skleneného materiálu, nepoužívajte liatinové rošty, keramické kamene, terakotové hrnce či panvice.Neodporúčame Vám používať: Rozptyľovače plameňa vo forme kovovej mriežky alebo iné. Použitie dvoch horákov súčasne pre jednu oválnu nádobu (napr. na prípravu ryby).Ak by sa horák následkom špecických podmienok pri miestnej dodávke plynu ťažko zapaľoval, odporúčame vám zopakovať uvedený postup sgombíkom otočeným do polohy malého plameňa.Vprípade inštalácie digestora nad varnú plochu, prosím, dodržiavajte pokyny osprávnych vzdialenostiach.Ochranné gumené nožičky na snímateľnej mriežke predstavujú nebezpečenstvo pre malé deti. Po odložení mriežky dbajte, aby boli všetky nožičky správne nasadené.

So spotrebičom musia manipulovať a inštalovať ho minimálne dve osoby – riziko zranenia. Pri vybaľovaní a inštalovaní používajte ochranné rukavice – nebezpečenstvo porezania. Elektrické a plynové prípojky musia vyhovovať miestnym predpisom. Inštaláciu, vrátane prívodu vody (ak je) aelektrického zapojenia ataktiež opravy musí vykonávať kvalikovanýtechnik. Nikdy neopravujte ani nevymieňajte žiadnu časť spotrebiča, ak to nie je uvedené v návode na používanie. Nepúšťajte deti k miestu inštalácie. Po vybalení spotrebiča sa uistite, že sa počas prepravy nepoškodil. V prípade problémov sa obráťte na predajcu alebo popredajný servis. Po inštalácii treba odpad zbalenia (plasty, kusy polystyrénu apod.) uložiť mimo dosahu detí – nebezpečenstvo udusenia. Pred vykonávaním inštalačných prác musíte spotrebič odpojiť od elektrického napájania – nebezpečenstvo zásahu elektrickým prúdom. Počas inštalácie dávajte pozor, aby ste spotrebičom nepoškodili napájací kábel – nebezpečenstvo požiaru alebo zásahu elektrickým prúdom. Spotrebič zapnite až po úplnom dokončení inštalácie. UPOZORNENIE: Úprava spotrebiča a spôsob jeho inštalácie sú základom bezpečného a správneho používania vo všetkých ďalších krajinách. Použite regulátory tlaku vhodné pre tlak plynu uvedený vPokynoch. Miestnosť musí byť vybavená systémom odsávania vzduchu, ktorý odstráni všetky spaliny. Ten môže pozostávať zdigestora alebo elektrického ventilátora, ktorý sa spustí automaticky zakaždým, keď sa zapne spotrebič. Miestnosť musí umožňovať riadnu cirkuláciu vzduchu, pretože vzduch je potrebný pre normálne spaľovanie. Prúdenie vzduchu musí byť minimálne 2 m

/h na kW inštalovaného výkonu. Systém cirkulácie vzduchu môže nasávať vzduch priamo zvonka cez potrubie s prierezom minimálne 100 cm

; otvor nesmie byť ohrozený žiadnym typom upchatia. Systém môže zabezpečovať vzduch potrebný na spaľovanie aj nepriamo, t.j. zo susedných miestností vybavených potrubím na cirkuláciu vzduchu, ako je opísané vyššie. Tieto miestnosti však nesmú byť spoločenské miestnosti, spálne alebo miestnosti, ktoré môžu predstavovať riziko požiaru. Skvapalnený plyn klesne kpodlahe, pretože je ťažší ako vzduch. Preto aj miestnosti, kde sa nachádzajú fľaše sLPG, musia byť vybavené vetracími otvormi, aby v prípade netesnosti mohol plyn uniknúť. V dôsledku toho fľaše sLPG, čiastočne alebo úplne plné, sa nesmú inštalovať ani skladovať v miestnostiach alebo skladoch, ktoré sú pod zemou (pivnice apod.). Odporúča sa uchovávať vmiestnosti iba fľašu, ktorá sa používa, aumiestniť ju tak, aby nebola vystavená teplu zvonkajších zdrojov (pece, kozuby, sporáky apod.), ktoré by mohli zvýšiť teplotu fľaše nad 50°C. Ak by ste mali ťažkosti s otočením gombíkov horákov, prosím, kontaktujte pracovníkov servisu, aby ventil horáka vymenili, ak je chybný. Otvory slúžiace na vetranie arozptýlenie tepla nesmú byť nikdy prikryté. Pred vsadením spotrebiča do nábytkového príslušenstva urobte všetky potrebné výrezy aodstráňte drevené odrezky apiliny. Ak spotrebič nie je inštalovaný nad rúrou, je potrebné do priehradky pod spotrebičom nainštalovať oddeľovací panel (nie je priložený).

UPOZORNENIE: Pred inštaláciou zabezpečte, aby boli podmienky miestnej rozvodnej siete (charakter a tlak plynu) kompatibilné s nastavením spotrebiča. Skontrolujte, či tlak dodávaného plynu vyhovuje hodnotám uvedeným v tabuľke “Špecikácie horáka a dýzy“. UPOZORNENIE: Podmienky nastavenia tohto spotrebiča sú uvedené na nálepke (alebo štítku s údajmi). UPOZORNENIE: Tento spotrebič nie je pripojený k zariadeniu na odvod spalín. Musí byť nainštalovaný a pripojený v súlade s platnými pravidlami na inštaláciu. Mimoriadnu pozornosť venujte príslušným požiadavkám na vetranie. Ak je spotrebič pripojený na skvapalnený plyn, regulačná skrutka musí byť utiahnutá čo najviac. DÔLEŽITÉ: Ak sa používa tlaková plynová nádoba, tlaková plynová nádoba alebo plynový zásobník musia byť správne osadené (vertikálne smerovanie). UPOZORNENIE: Túto operáciu musí vykonať kvalikovaný technik. Pri príprave plynovej prípojky použite ohybnú alebo neohybnú kovovú rúrku. Pripojenie s neohybnou rúrou (medenou alebo oceľovou) Pripojenie na plynovú sústavu musí byť urobené tak, aby na spotrebič nebol vynakladaný žiaden tlak. Na prívodnej rampe spotrebiča je nastaviteľná potrubná kolenová tvarovka vybavená tesnením, aby sa zabránilo únikom. Po otáčaní potrubnej tvarovky treba tesnenie vždy vymeniť (tesnenie sa dodáva so spotrebičom). Potrubná tvarovka pre prívod plynu má vonkajší 1/2-palcový závit. Pripojenie ohybného potrubia znehrdzavejúcej ocele bez spojov k závitovej prípojke Potrubná tvarovka pre prívod plynu má vonkajší 1/2-palcový závit. Potrubia musia byť nainštalované tak, aby pri úplnom natiahnutí nepresahovali 2 000 mm. Po pripojení sa ubezpečte, že ohybné kovové potrubie sa nedotýka žiadnych pohyblivých častí anie je stlačené. Používajte iba potrubia atesnenia, ktoré sú vsúlade svnútroštátnymi predpismi. DÔLEŽITÉ UPOZORNENIE: Ak je použitá antikorová rúrka, musí byť nainštalovaná tak, aby sa nedotýkala žiadnej pohyblivej časti nábytku (napr. zásuvky). Musí prechádzať oblasťou, kde nie sú žiadne prekážky akde je možné skontrolovať ju po celej jej dĺžke. Spotrebič by mal byť pripojený kzdroju dodávky plynu alebo plynovej fľaši vsúlade saktuálnymi vnútroštátnymi predpismi. Pred pripojením sa presvedčte, či je spotrebič kompatibilný sprívodom plynu, ktorý chcete použiť. Ak nie je, postupujte podľa pokynov uvedených v odseku „Prispôsobenie iným typom plynu“. Po pripojení k prívodu plynu vykonajte kontrolu úniku použitím mydlovej vody. Zapáľte horáky aotočte kohútiky zmaximálnej polohy 1* do minimálnej polohy 2*, aby ste skontrolovali stabilitu plameňa.PRISPÔSOBENIE INÝM TYPOM PLYNU (Túto činnosť musí vykonávať kvalikovaný technik). Aby ste prispôsobili spotrebič inému typu plynu, než je ten, pre ktorý bol vyrobený (uvedený na typovom štítku), postupujte podľa krokov uvedených po inštalačných nákresoch.

VAROVANIA PRE POUŽÍVANIE ELEKTRICKÉHO

ZARIADENIA DÔLEŽITÉ: Informácie o spotrebe prúdu a napätia sú uvedené na typovom štítku. Spotrebič sa musí dať odpojiť od napájania buď vytiahnutím zástrčky, pokiaľ je ľahko dostupná, alebo prostredníctvom prístupného viacpólového prepínača nainštalovaného pred zásuvkou podľa predpisov pre domovú elektroinštaláciu, pričom musí byť spotrebič uzemnený v súlade s národnými bezpečnostnými normami pre elektrotechniku. Prívodný elektrický kábel musí byť dostatočne dlhý, aby sa spotrebič, zabudovaný do kuchynskej linky, dal zapojiť do elektrickej siete. Neťahajte za napájací elektrický kábel. Nepoužívajte predlžovacie káble, rozdvojky ani adaptéry. Po inštalácii spotrebiča nesmú byť jeho elektrické časti prístupné používateľom. Nepoužívajte spotrebič, ak ste mokrí alebo bosí. Spotrebič neuvádzajte do činnosti, ak je poškodený napájací kábel alebo zástrčka, ak nepracuje správne, ak je poškodený alebo ak spadol. Ak je poškodený napájací elektrický kábel, musí ho výrobca, jeho autorizovaný servis alebo podobne kvalikovaná osoba vymeniť za identický, aby sa predišlo nebezpečenstvu zásahu elektrickým prúdom.

UPOZORNENIE: Pred vykonávaním údržby dbajte, aby bol spotrebič vypnutý alebo odpojený od elektrického napájania; nikdy nepoužívajte zariadenie na čistenie parou – nebezpečenstvo zásahu elektrickým prúdom. Nepoužívajte abrazívne alebo korozívne prostriedky, čističe sobsahom chlóru alebo drôtenky na panvice. Aby ste predišli poškodeniu zariadenia elektrického zapaľovania, nepoužívajte ho, keď horáky nie sú na svojich miestach.

LIKVIDÁCIA OBALOVÝCH MATERIÁLOV

Obalové materiály sa môžu na 100% recyklovať asú označené symbolom recyklácie

Rôzne časti obalu likvidujte zodpovedne, vplnom súlade splatnými miestnymi predpismi olikvidácii odpadov.

LIKVIDÁCIA DOMÁCICH SPOTREBIČOV

Tento spotrebič je vyrobený z recyklovateľných a znovu použiteľných materiálov. Zlikvidujte ho v súlade s miestnymi predpismi o likvidácii odpadov. Podrobnejšie informácie o zaobchádzaní, obnove a recyklácii domácich spotrebičov dostanete na príslušnom miestnom úrade, vzberných strediskách alebo v obchode, kde ste spotrebič kúpili. Tento spotrebič je označený v súlade so smernicou Európskeho parlamentu a Rady 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a s predpismi o odpade z elektrických a elektronických zariadení z r. 2013 (v platnom znení). Zabezpečením správnej likvidácie výrobku pomôžete predchádzať potenciálnym negatívnym dopadom na životné prostredie aľudské zdravie. Symbol na spotrebiči alebo na sprievodných dokumentoch znamená, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale je potrebné odovzdať ho vzbernom dvore pre elektrické aelektronické zariadenia.

RADY NA ÚSPORU ELEKTRICKEJ ENERGIE

Používajte hrnce apanvice, ktorých spodný priemer je rovnaký ako priemer varnej zóny. Používajte iba panvice ahrnce srovným dnom. Ak je to možné, prikryte hrnce počas varenia pokrievkami. Používajte tlakový hrniec kvôli ešte väčšej úspore energie ačasu.

Tento spotrebič spĺňa požiadavky nariadenia Komisie (EÚ) 66/2014 na ekodizajn a predpisy z roku 2019 o ekodizajne energeticky významných výrobkov a energetických informáciách (dodatok) (výstup z EÚ) v súlade s európskou normou EN 30-2-1.ŠPECIFIKÁCIE HORÁKA A DÝZY

• Pri manipulácii, príprave a inštalácii produktu používajte ochranné rukavice.

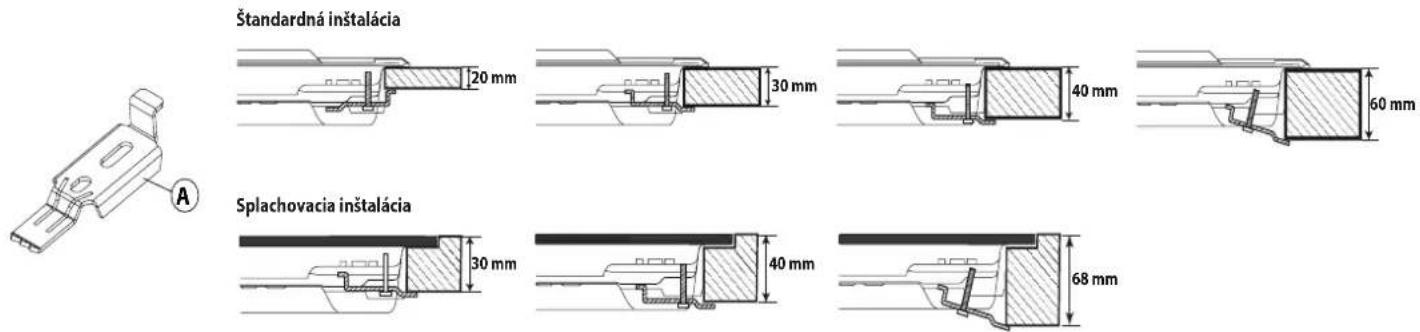

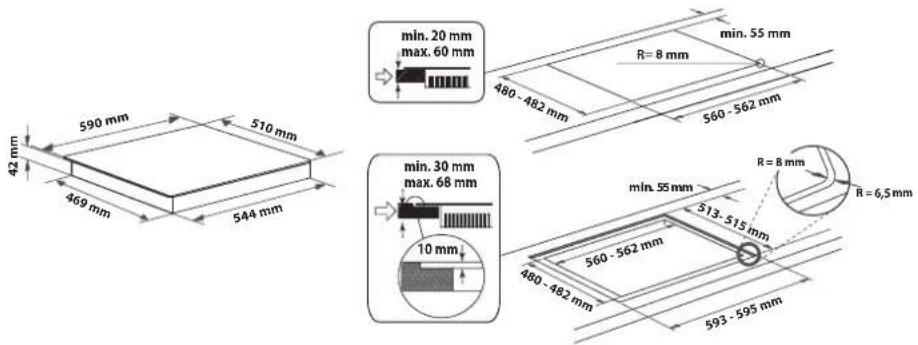

• Táto varná doska môže byť zasadená do pracovnej dosky s hrúbkou 20 až 60 mm, so štandardnou inštalácia. Pre zapustenú montáž 30 ÷ 68 mm.

• Ak pod varnou doskou nie je rúra, namontujte oddeľovací panel s minimálne rovnakou plochou ako je plocha otvoru v pracovnej ploche. Tento panel musí byť umiestnený v maximálnej vzdialenosti 150 mm pod horným povrchom pracovnej plochy, ale nikdy nie menej ako 20 mm od dna varnej dosky. V prípade, že chcete pod varnú dosku umiestniť rúru, musí byť táto rúra vybavená systémom chladenia. ROZMERY A VZDIALENOSTI, KTORÉ TREBA DODRŽIAVAŤ 42 mm 510 mm590 mm469 mm544 mm Pred nanesením silikónu musí byť varná doska vo výreze vycentrovaná R= 8 mm

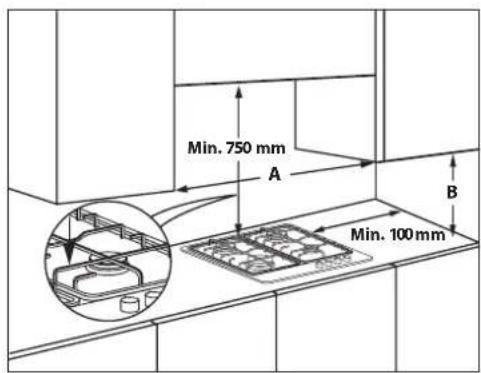

POZNÁMKA: ak je vzdialenosť „A“ medzi nástennými skrinkami 600 mm až 730 mm, výška „B“ musí byť minimálne 530 mm. Ak je vzdialenosť „A“ medzi nástennými skrinkami väčšia ako šírka varnej dosky,výška „B” musí byť minimálne 400 mm. V prípade inštalácie odsávača pár nad varnú plochu dodržiavajte pri inštalácii pokyny k odsávaču o správnych vzdialenostiach. MONTÁŽ Po vyčistení povrchu obvodu namontujte dodávané tesnenie, ako je zobrazené na obrázku. Umiestnite varnú dosku v otvore pracovnej plochy, pričom dodržiavajte rozmery uvedené v pokynoch. POZNÁMKA: prívodný elektrický kábel musí mať dostatočnú dĺžku, aby bolo možné, aj po zapojení, varnú dosku vybrať z pracovnej plochy. Na upevnenie varnej dosky použite konzoly (A) dodané s varnou doskou. Upevnite konzoly v príslušných otvoroch zobrazených šípkou a upevnite ich prostredníctvom skrutiek, v závislosti od hrúbky pracovnej dosky (pozrite si nasledujúce obrázky). Štandardná inštalácia Splachovacia inštalácia 20 mm 30 mm 60 mm 40 mm

• Zapojte dodaný ohyb (A)* alebo (B)* ku prípojke varnej dosky, pričom vložte aj dodané tesnenie (C), v súlade s normou EN 549.

• Ohyb (A) použite vo Francúzsku a ohyb (B) v ostatných krajinách.

• Po pripojení k prívodu plynu vykonajte kontrolu úniku použitím mydlovej vody. Zapáľte horáky a otočte kohútiky z maximálnej polohy do minimálnej polohy by ste skontrolovali stabilitu plameňa. ELEKTRICKÉ PRIPOJENIE

Nedovoľte, aby plameň horáka presahoval cez okraj panvice. DÔLEŽITÉ UPOZORNENIE: počas používania varnej dosky sa môže rozohriať celý jej povrch.

• aby ste zapálili horáky, otočte príslušné ovládacie gombíky smerom vľavo do polohy maximálneho plameňa.

• Zatlačte gombík proti ovládaciemu panelu, aby ste horák zapálili.

• Po zapálení horáka podržte gombík stlačený ešte približne 5–10 sekúnd, aby sa zabezpečila činnosť poistky.

• Táto poistka zastaví unikanie plynu v prípade náhodného zhasnutia plameňa horáka (prievan, momentálne prerušenie dodávky plynu, vykypenie tekutiny na horák atď.).

• Gombík nesmie ostať stlačený dlhšie ako 15 sekúnd. Ak po uplynutí tejto doby horák neostane horieť, počkajte aspoň jednu minútu, až potom sa pokúste horák znovu zapáliť. POZNÁMKA: ak by sa horák následkom špecických podmienok pri miestnej dodávke plynu ťažko zapaľoval, odporúčame vám zopakovať uvedený postup s gombíkom otočeným do polohy malého plameňa. Horák môže zhasnúť po pustení gombíka. Znamená to, že termoelektrický článok sa nezahrial dostatočne. V tomto prípade zopakujte úkony opísané vyššie. Pri náhodnom zhasnutí plameňa otočte otočný ovládač do polohy odpovedajúcej vypnutiu a pred opätovným pokusom o jeho zapálenie vyčkajte najmenej 1 minútu. PRAKTICKÉ RADY PRI POUŽÍVANÍ HORÁKOV Táto varná doska je vybavená horákmi s rôznymi priemermi. Na zvýšenie výkonnosti horákov dodržiavajte nasledujúce pravidlá:

• používajte hrnce a panvice s rovnakým priemerom dna, ako je priemer varných zón, alebo o niečo väčším (pozrite tabuľku vpravo);

• používajte iba panvice a hrnce s rovným dnom;

• používajte správne množstvo vody na varenie a na hrncoch používajte pokrievky;

• nedovoľte, aby hrnce na mriežkach presahovali cez okraj varnej dosky;

• v prípade panvíc s vypuklým dnom (wok) použite podpornú mriežku (nie je súčasťou dodávky), ktorú však možno umiestniť iba na viackruhový horák;

• zabráňte nárazom hrncov, mriežok alebo iného kuchynského náradia,

• nenechávajte prázdne nádoby na steaky na zapnutom sporáku dlhšie ako 5 minút. DÔLEŽITÉ UPOZORNENIE: Nevhodné používanie mriežky môže zapríčiniť poškodenie platne sporáka: neklaďte preto mriežku opačne, ani ju neposúvajte po ploche platne.

s dvoma prstencami 24 až 26 cm Stredne rýchly 16 až 22 cm Pomocný 8 až 14 cm Neodporúčame Vám používať:

• Liatinové panvice, kameninové nádoby, hlinené kastróly alebo keramické hrnce.

• Rozptyľovače plameňa vo forme kovovej mriežky alebo iné.

• Použitie dvoch horákov súčasne pre jednu oválnu nádobu (napr. na prípravu ryby). Razlita tekočina na vročem kuhališču lahko poškoduje steklo. REGULÁCIA PRE ODLIŠNÉ DRUHY PLYNU Tento úkon musí vykonať vyškolený technik. Ak má byť spotrebič napájaný iným plynom ako je uvedené na štítku s technickými údajmi a na informačnej nálepke umiestnenej na varnej doske, vymeňte dýzy. Odlepte informačnú nálepku a nalepte ju do návodu na použitie. Použite regulátory tlaku vhodné pre tlak plynu uvedený v Pokynoch:

• Plynový vstrekovač musia vymeniť v popredajovom servise alebo to musí vykonať kvalikovaný technik er;

• Vstrekovač sa nedodáva so spotrebičom, musíte ho objednať prostredníctvom popredajového servisu;

• Upravte minimálne nastavenie kohútov. POZNÁMKA: pri používaní skvapalneného ropného plynu (G30/G31), musí byť skrutka minimálneho nastavenia plynu čo najviac zatiahnutá. DÔLEŽITÉ UPOZORNENIE: ak by ste mali ťažkosti s otočením gombíkov horákov, prosím, kontaktujte pracovníkov servisu, aby ventil horáka vymenili, ak je chybný. DÔLEŽITÉ UPOZORNENIE: ak sa používa tlaková plynová nádoba, tlaková plynová nádoba alebo plynový zásobník musia byť správne osadené (vertikálne smerovanie).

KAŽDODENNÉ POUŽÍVANIE

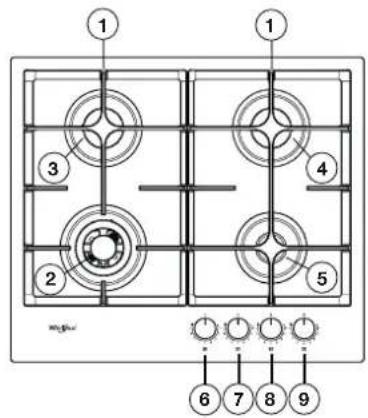

1. Snímateľná mriežka

Symboly Plný krúžok Veľký plameň Malý plameň Kohútik je zatvorený Maximálne otvorenie alebo výkon/elektrické zapálenie Minimálne otvorenie alebo znížený prívod plynu

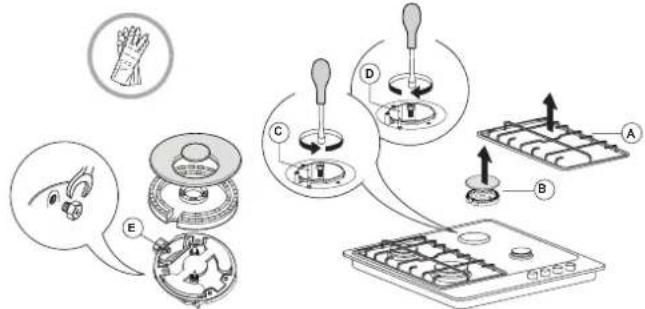

5VÝMENA DÝZ (pozrite tabuľku dýz v Bezpečnostných pokynoch) Tento úkon musí vykonať vyškolený technik.

• Odstráňte mriežky (A).

• Použitím nástrčného kľúča vhodnej veľkosti odskrutkujte dýzu (C), ktorú treba vymeniť.

• Ak máte horák so zložitou korunkou, použite pri výmene dýzy bočný objímkový kľúč (E).

Pred inštaláciou varnej dosky nezabudnite pripevniť štítok s kalibráciou plynu, ktorý sa dodáva s dýzami tak, aby zakryl existujúce informácie týkajúce sa kalibrácie plynu. UPRAVENIE MINIMÁLNEHO NASTAVENIA PLYNOVÝCH KOHÚTOV Tento úkon musí vykonať vyškolený technik. Reguláciu musíte vykonať s kohútom v polohe minimálneho nastavenia (malý plameň)

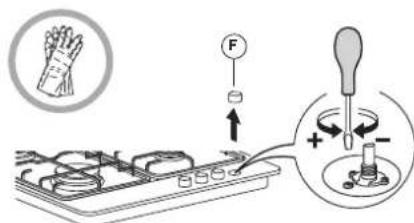

Primárny vzduch horákov nemusíte nastavovať. Aby ste zabezpečili správne minimálne nastavenie, odstráňte gombík (F) a postupujte ďalej takto:

• uvoľnite skrutku, aby ste výšku plameňa zvýšili (+). V tomto kroku zapáľte horáky a otočte gombíky z maximálnej polohy na minimálnu polohu , aby ste skontrolovali stabilitu plameňa.

Pred ukončením nastavenia znovu utesnite, použite tesniaci vosk alebo iný vhodný materiál. ÚROVEŇ

Ideálne na zmäkčovanie masla, jemné rozpúšťanie čokolády vo vodnom kúpeli, roztápanie malých porcií, príprava rizota. JEMNÉ VARENIE 3 – 4 SLABÉ VRENIE Ideálne pre recepty spomalým varením (ryža, omáčky, pečené mäso, ryby) stekutinami (napr. voda, víno, vývar) ana varenie cestovín vmlieku, udržiavanie vslabom vare. DUSENIE 5 – 6 PRAŽENIE Ideálne na rýchle o praženie, dusenie zeleniny, varenie dlhšiu dobu, predhrievanie nádob, varenie, až má jedlo krémovú konzistenciu. VYPRÁŽANIE 7 – 8

Ideálne na o praženie dohneda, začiatok varenia, rýchle zovretie tekutín, vysmážanie hlboko zmrazených jedál, grilovanie mäsa arýb, udržiavanie silného varu. GRILOVANIE 9 RÝCHLY OHREV Ideálne na rýchle zvýšenie teploty jedla alebo na zohrievanie tekutín (vody).

Odpojte prístroj od elektrického napájania.

ČISTENIE POVRCHU VARNEJ DOSKY

• Všetky smaltované a sklenené časti sa musia čistiť teplou vodou s prídavkom neutrálneho čistiaceho prostriedku.

• Na antikorových povrchoch môžu ostať škvrny vodného kameňa alebo škvrny po dlhodobom pôsobení agresívneho čistiaceho prostriedku. Ak niečo vykypelo (voda, omáčka, káva a pod.), odstráňte zvyšky ešte predtým, ako sa priškvaria.

• Povrch čistite teplou vodou a neutrálnym čistiacim prostriedkom, potom osušte mäkkou handrou alebo jelenicou. Zapečené škvrny odstráňte špeciálnym čističom na antikorové povrchy. POZNÁMKA: antikorový povrch čistite výhradne mäkkou handrou alebo špongiou.

• Nepoužívajte abrazívne alebo korozívne prostriedky, čističe s obsahom chlóru alebo drôtenky na panvice..

• Nepoužívajte spotrebiče využívajúce na čistenie paru.

• Nepoužívajte horľavé výrobky.

• Nenechajte na varnej doske pôsobiť kyselinu alebo alkalické látky, ako ocot, horčicu, soľ, cukor alebo citrónovú šťavu.

• Mriežky, viečka horákov a horáky môžete pred čistením vybrať.

• Umývajte ich ručne v teplej vode a neabrazívnym čistiacim prostriedkom, pozorne odstráňte všetky zvyšky jedál a skontrolujte, či nie sú upchaté otvory horáka.

• Opláchnite a pozorne osušte.

• Liatinové rošty možno umývať v umývačke riadu. Pred umiestnením roštov do najspodnejšieho koša umývačky riadu odstráňte všetky pripáleniny.

• Horáky a viečka horákov vráťte na miesta.

• Pri umiestňovaní mriežok dávajte pozor, aby oblasť položenia hrncov bola zarovnaná s horákmi.

• Modely vybavené elektrickým zapaľovaním a bezpečnostnou poistkou vyžadujú dokonalé očistenie zapaľovania, aby bola zabezpečená ich správna činnosť. Kontrolujte tieto prvky často a podľa potreby ich čistite vlhkou handričkou. Akékoľvek zapečené zvyšky jedál treba odstrániť špáradlom alebo ihlou. POZNÁMKA: aby ste predišli poškodeniu zariadenia elektrického zapaľovania, nepoužívajte ho, keď horáky nie sú na svojich miestach. SK400011678377

Ak by varná doska nefungovala správne, predtým, ako zavoláte servis, skúste problém vyriešiť pomocou príručky na odstraňovanie problémov.

1. Ak sa horák nedá zapáliť alebo plameň nie je rovnomerný

• Dodávka plynu alebo elektriny nie je prerušená a hlavne, či je otvorený kohút plynovej prípojkyo.

• Je prázdna tlaková plynová nádoba (kvapalný plyn).

• Otvory horáka nie sú upchaté.

• Koncovka zapaľovania nie je špinavá.

• Všetky časti horáka sú umiestnené na svojich miestach.

• Pri zapálení horáka bol gombík stlačený dosť dlho na to, aby sa aktivovalo ochranné zariadenie.

• Otvory horáka v blízkosti termoelektrického článku nie sú upchaté.

• Koncovka bezpečnostnej poistky nie je špinavá.

• Minimálne nastavenie horáka je správne (pozrite príslušnú časť).

3. Nádoby nie sú stabilné.

• Dno nádoby je úplne ploché.

• Nádoba je v strede horáka.

• Mriežky nie sú zamenené alebo nesprávne umiestnené. Ak po horeuvedených kontrolách porucha pretrváva, zavolajte najbližšie servisné stredisko PO-PREDAJNÝ SERVIS Aby sme vám mohli lepšie poskytovať pomoc, zaregistrujte, prosím, svoj spotrebič na www.whirlpool.eu/register. PREDTÝM, NEŽ ZAVOLÁTE POPREDAJNÝ SERVIS:

1. Zistite, či nedokážete problém vyriešiť sami s pomocou návrhov riešení

uvedených v časti RIEŠENIE PROBLÉMOV.

2. Spotrebič vypnite a opäť zapnite, aby ste skontrolovali, či chyba pretrváva.

AK PO KONTROLÁCH UVEDENÝCH VYŠŠIE PORUCHA NAĎALEJ PRETRVÁVA, SPOJTE SA S NAJBLIŽŠÍM AUTORIZOVANÝM SERVISNÝM STREDISKOM. Ak potrebujete pomoc, volajte na číslo uvedené v záručnej knižke alebo postupujte podľa pokynov na webovej stránke www.whirlpool.eu. Pri kontaktovaní nášho zákazníckeho popredajného servisu vždy uveďte:
