NÁVOD NA OBSLUHU GMA 6410 WH WHIRLPOOL

V tomto návode a na samotnom spotrebiči sú uvedené dôležité správy týkajúce sa bezpečnosti, ktoré si musíte prečitať a vždy presne dodržiavať.

Toto je symbol nebezpečenstva týkajúci sa bepečnosti, ktorý upozorňuje na možné riziká pre použivatela a pre iné

osoby.

Všetky bezpečnostné správy budú označené výstražným symbolom a nasledujúcimi terminmi:

NEBEZPEČENSTVO

Označuje nebezpečnú situáciu, ktorá, ak sa jej nepredíde, spôsobí vážne poranenia.

VAROVANIE

Označuje nebezpečnú situáclu, ktorá, ak sa jej nepredíde, môže spôsoblť vážne poranenia.

Vsetky správy týkajúce sa bezpečnosti špecifikujú potenciálne nebezpečenstvo a uvádzajú, ako znižit’ riziko poraneni a poučujú o správnom použivani spotrebiča.

- Inštaláciu alebo údržbu smie vykonať iba špecializovaný technik, v súlade s pokynmi výrobcu a za dodržiavania platných vnútroštátnych bezpečnostných predpisov. Nikdy neopravujte ani nevymieňajte žiadnu časť spotrebiča, ak to nie je uvedené v návode na použivanie.

VAROVANIE

Ak pokyny uvedené v tomto návode nedodržíte presne, bude hrozlť riziko požlaru alebo výbuchu s následným možným poškodením majetku a poranením osób.

- V blizkosti tohto spotrebiča sa nesmů skladovať ani použivať benzin ani iné horľavė kvapaliny a ich výpary.

Čo robit, ak zacitite pach plynu:

- Nepokúšajte sa zapálit ani zapnút žiaden spotrebič.

- V budove nepouživaite telefón.

- Ak sa vám nepodari spojit's dodávateľom plynu, zavolajte požiarnikov.

- Inštaláciu a servis smie vykonat iba kvalifikovaný technik, pracovník servisu alebo pracovník dodávatela plynu.

- Spotrebič použivajte iba v dobre vetranej miestnosti.

Elektrické a plynové prípojky musia vyhovovať vnútroštátnym predpisom.

Po inštalácii varnej dosky zabezpečte viacpólový spínač so vzdialenostou kontaktov aspoň 3 mm, ktorý zaručí úplné odpojenie spotrebiča.

Podla noriem STN musí byt spotrebič uzemnený.

Privodný elektrický kábel musi byť dostatočne dlhý, aby sa spotrebič, zabudovaný do kuchynskej linky, dal zapojiť do elektrickej siete

- Pri príprave plynovej prípojky použite ohybnú alebo neohybnú kovovú rúrku.

Ak je to potrebné, musíte elektrický napájací kábel vymenit' výhradne za kábel s rovnakými vlastnosť ami ako pôvodný kábel dodávaný výrobcom (type H05V2V2-F 90°C alebo H05RR-F). Tento úkon musí vykonať vyškolený elektrikár.

Výrobca nezodpovedá za poranenie osôb alebo zvierat alebo za poškodenie majetku, ktoré vznikli nedodržanim týchto požiadaviek.

Nepouživajte rozdvojky ani predlžovacie kable.

- Pri vytahovani zástrčky zo zásuvky elektrickej siete netahajte za kábel.

Po inštalácii spotrebiča nesmú byť jeho elektrické časti prístupné použivatelom.

Vyvhýbaite sa dotyku varnei dosky vlhkými časťami tela a používanja rúry, ak ste naboso.

Táto varná doska (trieda 3) je určená výhradne na použitie v domácnosti a na varenie jedál. Tento spotrebič nepouživajte ako vykurovacie teleso na vykurovanie miestnosti. Mohlo by to vlešť k otrave oxidom uholhatým alebo prehrlatiu varnej dosky. Výrobca nepreberá žiadnu zodpovednosť za škody spôsobené neprimeraným použivaním alebo nesprávným nastavením ovládacích prvkov.

Tento spotrebič nie je určený, aby ho použivali osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnostami ani osoby, ktoré nemajú dostatok skúseností a poznatkov bez toho, že by boli pod dozorom alebo že by boli dostatočne poučené o obsluhe spotrebiča osobou zodpovednou za ich bezpečnosť.

- Nedovolte, aby sa deti približili ku spotrebiču a dohliadajte, aby sa s ním nehrali.

- V prípade dlhého použitia može byt nevyhnutné doplnkové vetranie (otvorenie okna alebo zvýšenie výkonu odsávača pár).

- Po použiti skontrolujte, či sú gombiky v polohe vypnutia a zatvorte hlavný ventil prívodu plynu alebo ventil tlakovej nádoby. - Prehriaty tuk a oleje sa možu lahko vznietič. Pri priprave jedál s vysokým obsahom tukov, oleja alebo alkoholu (napr. rum, koňak, víno) na ne vždy dohladaite.

Po vybaleni varnej dosky sa uistite, že sa počas prepravy nepoškodila. V pripade problémov zavolajte predajcu alebo prevádzku autorizovaného servisu.

TECHNICKÉ INFORMÁCIE PRE TECHNIKA VYKONÁVAJÚCEHO INSTALÁCIU

- Táto varná doska môže byť zasadená do pracovnej dosky s hrúbkou 20 až 60 mm.

- Ak pod varvou doskou nie je rúra, namontujte oddelovací panel, ktorý má takmer rovnakú plochu ako otvor v pracovnej ploche. Tento panel musí byť umiestnený v maximálnej vdzialenosti 150 mm pod horným povrchom pracovnej plochy, ale nikdy nie menej ako 20 mm od dna varnej dosky. V prípadě, že pod varvou doskou chcete nainštalovať rúru, skontrolujte, či je značky Whirlpool a či je vybavená chadiacím systémom. Výrobca odmieta akúkolvek zodpovednosť, ak bude pod varvou doskou nainštalovaná rúra inej značky.

- Pred inštaláciou skontrolujte:

podmienky dodávky plynu vo Vašej oblasti (druh a tlak plynu) vyhovujú nastaveniu varnej dosky (pozri štítok s technickými údajmi);
- vonkajšie povrchy nábytku alebo spotrebičov, ktoré sú v lesnej blízkosti varnej dosky, odolávaju teplu v súlade s normami STN;
- tento spotrebič nie je pripojený k zariadeniu na odvod spalín. Musí byť nainštalovaný v súlade s platnými pravidlami na inštaláciu Mlimoriadnu pozornost venujte príslušným požladavkám na vetranie;
spaliny sa odvádzajú von prostredníctvom špeciálneho odsávača alebo elektrického ventilátora umiestneného na stene alebo na okne.

PLYNOVÁ PRÍPOJKA

VAROVANIE

Tento úkon musí vykonať vyškolený elektrikár.

- Prívodný systém plynu musí vyhovovat normám STN.

- Podrobnosti o miestnych normách pre niektoré krajiny nájdete v časti "Odkazy na miestne normy". Ak tam nenájdete žiadne informácie týkajuce sa Vasej krajiny, podrobnosti zistite u inštalujúceho pracovnika.

• Pripojenie varnej dosky k rozvodnému plynovému potrublu alebo k plynovej tlakovej nádobe musí byč urobené prostrednictvom neohybnej melenej alebo oceľovej rúrky s upebnienami v súlade v normami STN, alebo prostrednictvom súvislej nerezovej rúrky, ktorá vyhovuje normám STN. Maximálna dlžka hadice je 2 m bežnej dlžky.

- Zapojte dodaný ohyb (A) ^ alebo (B) ^ ku pripojke varnej dosky, pričom vložte aj dodané tesnenie (C), v súlade s normou EN 549.

* Ohyb (A) použite vo Francúzsku a ohyb (B) v ostatných krajinách.

DÓLEŽITÉ UPOZORNENIE: ak je použitá antikorová rúrka, musí byť nainštalovaná tak, aby sa nedotýkala žladnej pohyblívej časti nábytku. Musí prechádzat oblastou, kde nebude prekážať a kde je možné skontrolovať ju po celej Je) dĺžke.

- Po pripojení k prívodu plynu vykonajte kontrolu úniku použitím mydlovej vody. Zapálte horáky a otočte kohútky z maximálnej polohy, do minimálnej polohy, aby ste skontrolovali stabilitu plameňa.

- Elektrické zapojenie musí spínat požiadavky noriem STN.

- Podla noriem STN musí byť spotrebič uzemnený.

- Nepoužívajte predlžovacle prívodné káble.

DÓLEŽITÉ UPOZORNENIE: Údaje o napăti a elektrickom príkone sú uvedené na výrobnom štítku.

MONTÁŽ

Po vyčistení povrchu obvodu namontujte dodávané tesnenle, ako je zobrazené na obrázku.

Umiestnite varnú dosku v otvore pracovnej plochy, pričom dodržiavajte rozmery uvedené v pokynoch.

POZNÁMKA: prívodný elektrický kábel musí mať dostatočnú dĺžku, aby bolo možné, aj po zapojení, varnú dosku vybrat'z pracovnej plochy.

Na upevnenie varnej dosky použite konzoly (A) dodávané s varnou doskou. Upevnite konzoly v príslušných otvoroch zobrazených šipkou a upevnite ich prostrednictvom skrutiek, v závislosti od hrúbky pracovnej dosky (pozřite si nasledujúce obrázky).

Pracovná doska 20 mm Pracovná doska 40 mm

Pracovná doska 30 mm Pracovná doska 60 mm

REGULÁCIA PRE ODLIŠNÉ DRUHY PLYNU

VAROVANIE

Tento úkon musi vykonať vyškolený elektrikár.

Ak má byt spotrebič napájaný iným plynom ako je uvedené na štítku s technickými údajmi a na informačnej nálepke umiestnenej na vamej doske, vymeňte dýzy.

Odlepte informačnú nálepku a nalepte ju do návodu na použitie.

Použite regulátory tlaku vhodné pre tlak plynu uvedený v Pokynoch.

- Plynové trysky musia vymenit' v prevádzke servisu alebo to musi urobit' kvalifikovaný technik.

- Dýzy sa nedodávajú so spotrebičom a musíte ich objednat prostredníctvom servisu.

- Upravte minimálne nastavenie kohútov.

POZNÁMKA: pri použivaní skvapalneného ropného plynu (G30/G31), musí byt'skrutka minimálneho nastavenia plynu čo najviac zatiahnutá.

DÓLEŽITÉ UPOZORNENIE: Ak by ste mali ťažkosti s otočením gombíkov horákov, prosím, kontaktujte pracovníkov servisu, aby ventil horáka vymenili, ak je chybný.

VÝMENA DÝZ (pozrite tabuľku dýz v Pokynoch)

• Odstránte mrieżky (A).
  • Vyberte horáky (B).
• Použitím objimkového klůča vhodnej veľkosti
  odskrutkujte dýzu (C), ktorů treba vymenit.
• Nahradte vhodnou dýzou pre nový druh plynu.
  • Znovu namontujte dýzu v (D).
• Ak máte horák so zložitou korunkou, použite pri výmene dýzy bočný objímkový klúc (E).

Pred inštaláciou varnej dosky nezabudnite pripevnit štitok s kalibráciou plynu, ktorý sa dodáva s dýzami tak, aby zakryl existujúce informácie týkajúce sa kalibrácie plynu.

Aby ste zabezpečili správne minimálne nastavenie, odstránte gombík a postupujte dalej takto:
- utiahnite skrutku, aby ste znížili výšku plameňa (-);
- uvoľnite skrutku, aby ste výšku plameňa zvýšili (+). Reguláciu musíte vykonať s kohútom v polohe minimálneho nastavenia (malý
plamen)
- Primárny vzduch horákov nemusíte nastavovať.
• V tomto kroku zapařte horáky a otočte gombíky z maximalnej polohy do

minimalnej polohy ^▲ aby ste skontrolovali stabilitu plameňa.

Pred ukončením nastavenia znovu utesnite, použite tesniací vosk alebo iný vhodný materiál.

ODKAZY NA VNÚTROŠTÁTNE PREDPISY

Zabezpečte, aby instaláciu a plynovů pripojku vykonal kvalifikovaný technik, postupujúc podľa pokynov výrobcu a v súlade s bezpečnostnými predpismi a normami STN.

SERVIS

Predtým, ako zavoláte servis, pripravte si nasledujúce informácie: - druh poruchy alebo problému;
- presný model (uvedený na nálepke v návode na použitie alebo v záručnom liste);
- servisné číslo, ktoré nasleduje po slove SERVICE na výrobnom štítku, umiestnenom
pod varnou doskou a na nálepke nalepenej v návode na použitie / záručnom liste;
- vašu adresu a telefonne číslo.
Ak je potrebná akákoľek oprava, zavolajte, prosím, autorizovanú prevádzku servisu, ako je uvedené na záručnom liste.

SERVICE

0000 000 00000

PRÍRUČKA NA ODSTRAŇOVANIE PROBLÉMOV

Ak by varná doska nefungovala správne, predtým, ako zavoláte servis, skúste problém vyriešít pomocou príručky na odstraňovanie problémov.

1. Ak sa horák nedá zapáliť alebo plameň nie je rovnomerný

Skontrolujte, či:

• Dodávka plynu alebo elektriny nie je prerušená a hlavne, či je otvorený kohút plynovej pripojky.

- Otvory horáka nie sú upchaté.

• Všetky časti horáka sù umiestnené na svojich miestach.

• V blízkosti varnej dosky nie je prievan.

2. Horák prestane horlet

Skontrolujte, či:

- Pri zapálení horáka bol gombík stlačený dost dlho na to, aby sa aktivovalo ochranné zariadenie.

- Otvory horáka v blízkosti termoelektrického článku nie sú upchaté.

- Koncovka bezpečnostnej poistky nie je špinavá.

• Minimálne nastavenie horáka je správne (pozrite príslušnú čast).

3. Nádoby nie sú stabilné

Skontrolujte, či:

• Dno nádoby je úplne ploché

• Mriežky nie sú zamenené alebo nesprávne umiestnené.

Ak po horeuvedených kontrolách porucha pretrváva, zavolajte najbližšie servisné stredisko.

ČISTENIE POVRCHU VARNEJ DOSKY

! VAROVANIE

• Na antikorových povrchoch môžu ostat škvmy vodného kameňa alebo škvny po dlhodobom pôsobení agresivneho čistiaceho prostriedku. Ak niečo vykypelo (voda, omáčka, káva a pod.), odstránte zvyšky ešte predtým, ako sa priškvaria.

- Povrch čistite teplou vodou a neutralnym čistiacim prostriedkom, potom osušte mäkkou handrou alebo jelenicou.

Zapečené škrny odstráňte speciálnym čističom na antikorové povrchy.

POZNÁMKA: antikorový povrch čistite vyhradne mäkkou handrou alebo spongiou.

- Nepoužívajte abrazívne alebo korozívne prostriedky, čističe s obsahom chloru alebo drôtenky na panvice.

• Nepouživajte spotrebiče využivajúce na čistenie paru.

• Nenechajte na varnej doske pôsobit kyselinu alebo alkalické látky, ako ocot, horčicu, soľ, cukor alebo citrónovú šťavu.

Ak vlastníte varnú dosku IXELIUM, dodržujte tieto odporúčania na čistenie:

- Použivajte mäkkú utierku (najlepšie z mikrovlákien) namočenú v čistej vode alebo s prídavkom bežného čistiaceho prostriedku na sklo.

- Nepouživajte papierové kuchynské utierky, ktoré na varnej doske môžu zanechávať zvyšky papiera a šmuhy.

ČISTENIE DIELCOV VARNEJ DOSKY

- Mriežky, viečka horákov a horáky môžete pred čistením vybrať.

- Umývajte ich ručne v teplej vode a neabrazivnym čistiacim prostriedkom, pozorne odstránite všetky zvyšky jedál a skontrolujte, či nie sú upchaté otvory horáka.

• Horáky a viečka horákov vrátte na miesta.

- Pri umiestňovani mriežok dávajte pozor, aby oblast položenia hrncov bola zarovnaná s horákmi.

- Modely vybavené elektrickým zapaľovaním a bezpečnostnou poistkou vyžadujú dokonalé očistenie zapaľovania, aby bola zabezpečená ich správna činnosť. Kontrolujte tieto prvky často a podla potreby ich čistite vlhkou handričkou. Akékolvek zapečené zvyšky jedál treba odstránit špáradlom alebo ihlou.

POZNÁMKA: aby ste predišli poškodenu zariadenia elektrického zapaľovania, nepoužívajte ho, keď horáky nie sú na svojlich miestach.

PREHLÁSENIE O ZHODE (€

- Táto varná doska bola navrhnutá, vyrobená a predávaná v súlade s:

- bezpečnostnými požiadavkami európskej smernice "Plyn" 2009/142/ES (ex: EHS 90/396);

- bezpečnostnými ustanoveniami európskej smernice o "Nízkom napátí" 2006/95/ES (ktorá nahrádza smernicu

73/23/EHS v znení nasledujúcich úprav);

- ochrannými požiadavkami európskej smernice "EMC" 2004/108/ES.

• Táto varná doska môže prist do kontaktu s potravinami a vyhovuje Nariadeniu (ES) č. 1935/2004.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Tento obalový materiál je 100% recyklovateľný a je označený symbolom recyklácie ( ). Rózne časti obalu likvidujte zodpovedne, v plnom súlade s platnými predpismi o likvidácii odpadov.

Likvidácia spotrebiča

- Tento spotrebić je označený v súlade s európskou smernicou 2002/96/ES o likvidácii elektrických a elektronických zariadení (WEEE).

Zabezpečením, že tento výrobok bude zlikvidovaný správnym spôsobom, pomôžete predchádzat potenciálnym negativnym dopadom na životné prostredie a lúdské zdravie, ktoré by sa v inom pripade mohli vyskytnút pri nevhodnom zaobchádzaní pri likvidácií tohto výrobku.

- Symbol na spotrebiči alebo na sprievodných dokumentoch znamená, že s týmto výrobkom sa nesmie zaobchádzať ako s domovým odpadom, ale treba ho odovzdať v zbernom stredisku pre elektrické a elektronické zariadenia.

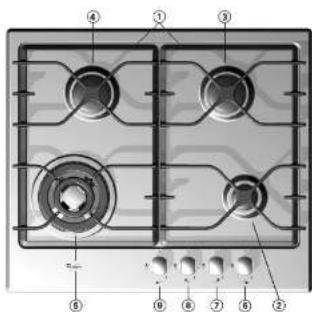

POPIS SPOTREBIČA

Táto vamá doska je vybavená horákmi s rôznymi priemermi. Na zvýšenie výkonnosti horákov dodržiavaite nasledujúce pravidlá:

• Použivajte hrnce a panvice s priemerom dna rovným alebo o niečo väčšim, ako je priemer varných zón (pozrite tabulku vpravo).
• Použivaite iba panvice a hrnce s rovným dnom.
• Použivajte spravne množstvo vody na varenie a na hrncoch použivajte pokrievky.
• Nedovolte, aby hrnce na mriežkach presahovali cez okraj varnej dosky.
• V pripade panvić s vypuklým dnom (WOK) použite dodávanú podpornú mriežku, ktorů však možno umiestnit iba na 4 kruhový horák.

DÓLEŽITÉ UPOZORNENIE: Nevhodné použivanie mriežky može zapričinit poškodenie platne sporáka: nekladte preto mriežku opačne, ani ju neposúvajte po ploche platne.

Neodporúčame Vám používat:

• Liatinové panvice, kameninové nádoby, hlinené kastróly alebo keramické hrnce.
• rozptylovače plameňa vo forme kovovej mriežky alebo iné.
• Použitie dvoch horákov súcasne pre jednu ovalnu nádobu (napr. na pripravu ryby).

AKO POUŽÍVAŤ VARNÚ DOSKU

VAROVANIE

Nedovolte, aby plamen horáka presahoval cez okraj panvice.

DÔLEŽITÉ UPOZORNENIE: POČAS POUŽÍVANIA VARNEJ DOSKY SA MÔŽE ROZOHRIAT CELÝ JEJ POVRCH.

POZNÁMKA: ak by sa horák následkom specifických podmienok pri miestnej dodávke plynu tažko zapaloval, odporúčame vám zopakovať uvedený postup s gombíkom otočeným do polohy malého plameňa.

Horák môže zhasnút po pustení gombíka. Znamená to, že termoelektrický článok sa nezahrial dostatočne. V tomto prípade zopakujte horepopisané úkony.

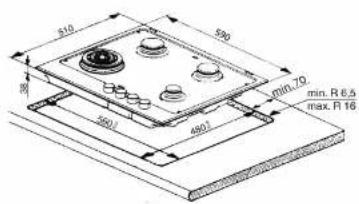

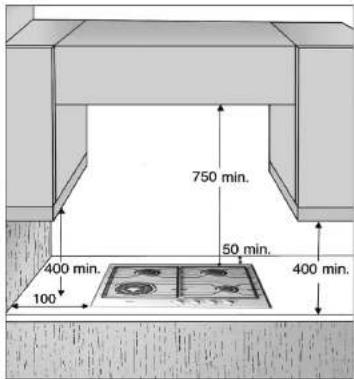

ROZMERY A VZDIALENOSTI, KTORÉ TREBA DODRŽIAVAŤ (mm)

510 590 min.70 min. R 6.5 max. R 16 800 4802

POZNÁMKA: V pripade inštalácie odsávača pár nad varnú dosku si pozrite pokyny, v ktorých sú uvedené správne vzdialenostl.

Druh používaného plynu	Konfigurácia modelu	Menovitý tepelný príkon kW	Celková menovitá spotreba	Objem vzduchu (m3) potrebný na spálenie 1 m3 plynu
G20 20 mbar	4 horáky	7,80	742 l/h	9,52
G30/G31 30 mbar	4 horáky	7,80	567 g/h	30,94

ELEKTRICKÉ NAPÁJANIE: 230 V \~ 50 Hz

ADAPTÉR NA WOK
