| Typ produktu | Profesionálna uhlová brúska |
| Značka | Bosch |
| Model | GWS 30-180 B Professional |
| Menovitý príkon | 2800 W |
| Voľnobežné otáčky | 8500 ot/min (pre kotúč 180 mm) |
| Maximálny priemer kotúča | 180 mm |
| Závit vretena | M14 |
| Hmotnosť | 5,7 až 7,5 kg (podľa príslušenstva) |
| Stupeň ochrany | II (dvojitá izolácia) |
| Bezpečnostné funkcie | Zastavenie pri spätnom náraze (KickBack Control), ochrana proti opätovnému spusteniu, plynulý štart, okamžitá brzda, stavová LED |
| Obsah balenia | Štandardná prídavná rukoväť, antivibračná prídavná rukoväť, špeciálny ochranný kryt na brúsenie so sťahovacou pákou, kľúč na maticu |
| Použitie | Brúsenie, rezanie, brúsenie pásovým brúsnym papierom, kefovanie kovov, kameňa a plastov |
| Hladina hluku | 97 dB(A) (akustický tlak), 105 dB(A) (akustický výkon) |
| Vibrácie (brúsenie) | 5,0 m/s² (neistota K=1,5 m/s²) |
| Údržba | Čistiť vetracie štrbiny, v prípade potreby vymeniť prachový filter, opravy zveriť odborníkovi |
| Opraviteľnosť | Náhradné diely dostupné prostredníctvom servisu Bosch |
Často kladené otázky - GWS 30180 B Professional BOSCH
Otázky používateľov k GWS 30180 B Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Mlynček na kávu vo formáte PDF zadarmo! Nájdite svoj návod GWS 30180 B Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GWS 30180 B Professional značky BOSCH.
NÁVOD NA OBSLUHU GWS 30180 B Professional BOSCH
Popis výrobku a výkonu
Bezpečnostné upozornenia
Všeobecné bezpečnostné upozornenia pre elektrické náradie
VÝSTRAHA
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie
a špecifikácie dodané s týmto elektrickým náradím.
Nedodržiavanie všetkých uvedených pokynov môže mat za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.
Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapálit' prach alebo výpary.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adapté-

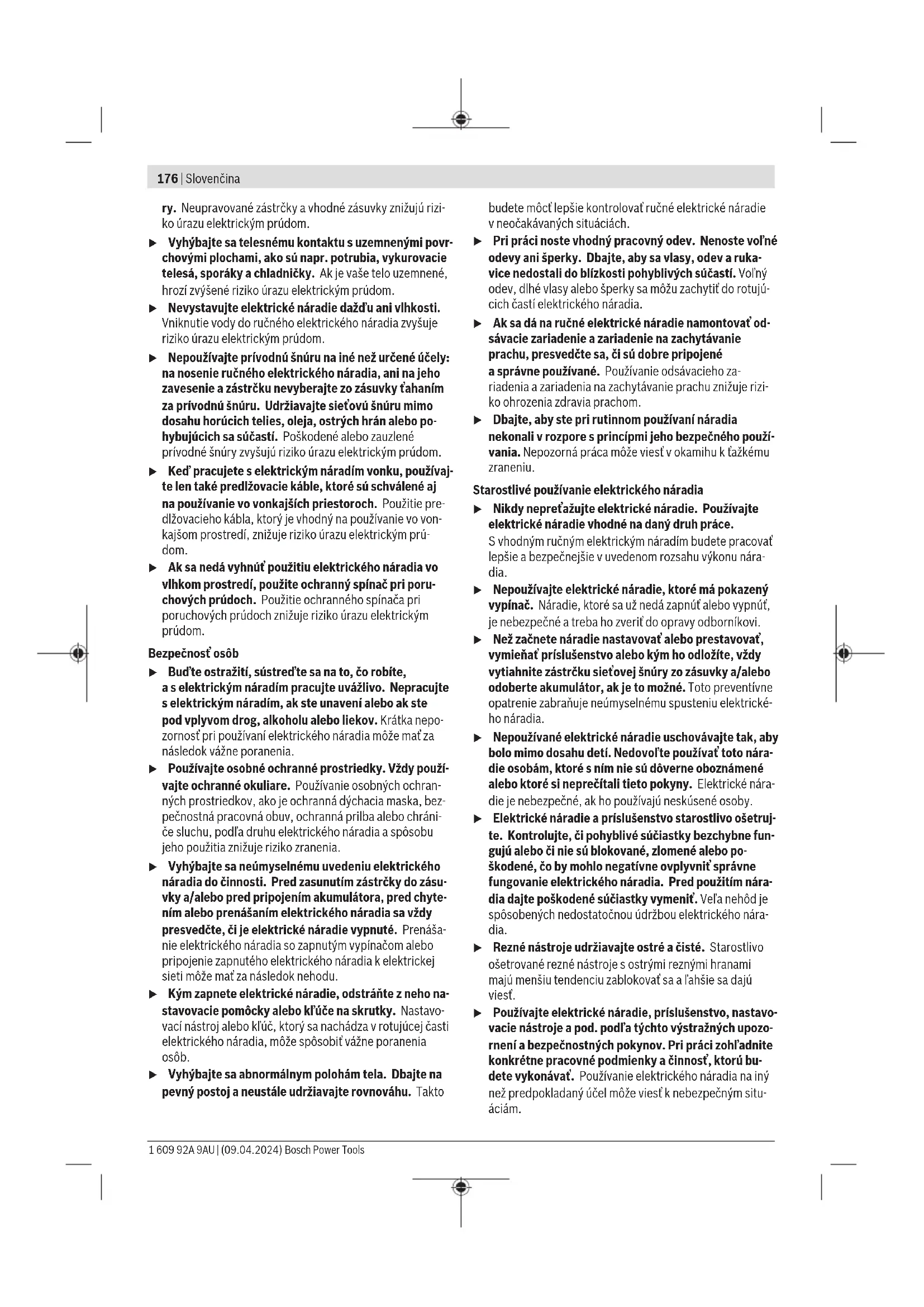

176 | Slovenčina
ry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sietovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým průdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnost'osôb
▶ Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znížuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osôb.
▶ Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto
budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest'v okamihu k tažkému zraneniu.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu nára-
dia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a ľahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podl’a týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú bu-dete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest’k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
Servis
Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Bezpečnostné pokyny pre uhlovú brúsku
Všeobecné bezpečnostné výstrahy pre obrusovanie, brúsenie, kefovanie alebo rezanie:
Toto elektrické náradie slúži ako brúska, jemná brúska, drôtená kefa, vyrezávač otvorov alebo rezací nástroj. Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s týmto elektrickým náradím. Zanedbanie dodržiavania všetkých uvedených pokynov môže mať za následok zásah elektrickým prúdom, požiar a/alebo tažké poranenie.
▶ S týmto elektrickým náradím sa nesmů vykonávat také operácie, ako napríklad leštenie. Činnosti, na ktoré nie je určené toto elektrické náradie, môžu ohrozit zdravie a spôsobit zranenia osôb.
Neupravujte toto elektrické náradie na prácu, na ktorú nie je výslovne navrhnuté a špecifikované výrobcom náradia. Takáto úprava môže mať za následok stratu kontroly a spôsobit vážne zranenie.
Nepoužívajte príslušenstvo, ktoré nie je špeciálne navrhnuté a odporúčané výrobcom náradia. Hoci príslušenstvo možno pripojit na vaše elektrické náradie, nezaručuje to bezpečné používanie.
▶ Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť a rozletiet.
▶ Priemer otvoru kotúča a prírub musia zodpovedat priemeru vretena elektrického náradia. Príslušenstvo nesprávnych rozmerov sa nedá vhodne chránit alebo ovládat.
Rozmery upevnenia príslušenstva musia zodpovedať rozmerom upínaciemu systému elektrického náradia. Príslušenstvo, ktoré nie je zhodné s montážnym mechanizmom elektrického náradia, nie je vyvážené, nadmerne vibruje a môže spôsobit’ stratu kontroly nad náradím.
Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo ako napr. brúsne kotúče, či nie sú vyštiepené a prasknuté; brúsne taniere, či nie sú prasknuté, zodraté alebo nadmerne opotrebované alebo či drótené kefy nemajú volné alebo prasknuté drôty. Ak elektrické náradie alebo príslušenstvo spadne na zem, skontrolujte ho, či nie je poškodené, alebo použite nepoškodené príslušenstvo. Po kontrole a inštalácii príslušenstva zaujmite vy aj okolostojace osoby polohu v dostatočnej vzdialenosti od rotujúceho príslušenstva a na jednu minútu nechajte bežať nezaťažené elektrické náradie pri maximál-
nych otáčkach. Poškodené príslušenstvo sa počas tejto skúšky obyčajne rozpadne.
Používajte osobné ochranné prostriedky. V závislosti od vykonávanej práce používajte ochranný štít na tvár alebo ochranné okuliare. Podl’a potreby používajte respirátor proti prachu, chrániče sluchu, rukavice a pracovnú zásteru schopnú zachytit drobné brúsivo alebo úlomky obrobku. Ochrana očí musí byť schopná zachytit lietajúce úlomky uvoľnené pri rôznych aplikáciách. Maska proti prachu alebo respirátor musia dokázať odfiltrovať častice vznikajúce pri konkrétnej aplikácii. Dlhodobé vystavenie pôsobeniu intenzívneho hluku môže spôsobit stratu sluchu.
▶ Okolostojace osoby sa musia nachádzať v bezpečnej vzdialenosti od pracoviska. Každá osoba, ktorá vstúpi do pracovného priestoru, musí používať osobné ochranné prostriedky. Úlomky obrobku alebo odlome-ného príslušenstva môžu odletieť a spôsobit zranenie aj na väčšiu vzdialenost od miesta vykonávania činnosti.
Ak vykonávate prácu, kde sa môže obrábacie príslušenstvo dostať do kontaktu so skrytou elektroinštaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo pri kontakte s fázou môže prepojit odhalené kovové časti náradia s fázou a používatel’ môže byť zasiahnutý elektrickým prúdom.
Umiestnite napájací kábel mimo rotujúceho príslušenstva. Ak stratíte kontrolu, kábel sa môže prerezať alebo zachytit a vaša ruka alebo rameno sa môže vtiahnuť do rotujúceho príslušenstva.
Nikdy neodkladajte elektrické náradie, kým sa príslušenstvo úplne nezastaví. Rotujúce príslušenstvo sa môže zachytit o povrch a vymknút sa spod vašej kontroly.
Nespúšťajte elektrické náradie, ak ho držíte pri sebe. Náhodný kontakt s rotujúcim príslušenstvom by mohlo zachytit váš odev a pritiahnut ho na vaše telo.
Pravidelne čistite vetracie otvory elektrického náradia. Ventilátor motora bude nasávať prach dovnútra náradia a nadmerné hromadenie prachových kovových častíc môže spôsobit úraz elektrickým prúdom.
Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Iskry môžu zapáliť tieto materiály.
Nepoužívajte príslušenstvo vyžadujúce kvapalné chladenie. Používanie vody alebo kvapalných chladiacich prostriedkov môže mať za následok úraz elektrickým prúdom aj so smrteľnými následkami.
Spätný ráz a súvisiace výstrahy:
Spätný ráz je náhla reakcia zaseknutého alebo zachyteného rotujúceho kotúča, brúsneho taniera, kefy alebo iného príslušenstva. Zaseknutie alebo zachytenie spôsobuje rýchle zastavenie rotujúceho príslušenstva, výsledkom čoho je vystrelenie nekontrolovaného elektrického náradia v smere proti pohybu príslušenstva v mieste kontaktu. Napríklad, ak brúsny kotúč sa zachytí alebo zasekne do obrobku, hrana kotúča, ktorá vstupuje do miesta zaseknutia, sa môže vnoriť do povrchu materiálu, následkom čoho kotúč vy-
178 | Slovenčina
behne alebo sa vyhodí. Kotúč môže vyskočit bud'v smere k používatel'ovi alebo od neho, v závislosti od smeru otáčania v mieste dotyku. Brúsne kotúče sa môžu za týchto podmienok zlomiť.
Spätný ráz je výsledkom nesprávného používania elektrického náradia a/alebo nesprávného pracovného postupu alebo podmienok, ktorým sa možno vyhnúť pri aplikácii nižšie uvedených vhodných preventivnych opatrení.
Elektrické náradie držte pevne oboma rukami a telo a ruky držte tak, aby dokázali zachytit spätný ráz. Vždy používajte pomocnú rukovat, ak sa nachádza na náradí, aby ste mali pod kontrolou spätný ráz alebo reakčný moment pri spúšťaní. Používatel' dokáže pri prijatí vhodných preventívnych opatrení zachytit reakčný moment a spätný ráz.
▶ Ruku nikdy neklad'te do blízkosti rotujúceho príslušenstva. Príslušenstvo môže zasiahnuť vašu ruku v dôsledku spätného rázu.
Nestojte v priestore, kam bude smerovať elektrické náradie vplyvom spätného rázu. Spätný ráz posunie náradie do opačného smeru voči pohybu kotúča v mieste zaseknutia.
▶ Pri práci v rohoch, na ostrých hranách atd'. pracujte s mimoriadnou opatrnost'ou. Zabráňte odskakovaniu a zasekávaniu príslušenstva. Rohy, ostré hrany alebo voľné konce majú tendenciu zachytiť rotujúce príslušenstvo s následkom straty kontroly alebo spätného rázu.
▶ Nenasadzujte pílovú reťaz, kotúč na drevorezbu a segmentový diamantový kotúč s obvodovou medzerou väčšou než 10 mm ani ozubený pílový kotúč. Takéto kotúče často spôsobujú spätný ráz a stratu kontroly.
Bezpečnostné výstrahy týkajúce sa brúsenia a rozbrusovania:
Používajte len také druhy kotúčov, ktoré sú specifikované pre vaše elektrické náradie a špecifický chránič navrhnutý pre zvolený kotúč. Kotúče, pre ktoré nie je navrhnuté elektrické náradie, nemožno vhodne chránit' a nie sú bezpečné.
Brúsna plocha kotúčov s vypuklým stredom musí byť umiestnená pod rovinou obruby krytu. Nesprávne na-montovaný kotúč presahujúci rovinu obruby krytu nemôže byť dostatočne chránený.
Kryt musí byť bezpečne pripevnený k elektrickému náradiu a umiestnený tak, aby zaručoval maximálnu bezpečnosť a k používatel’ovi smerovala najmenšia časť kotúča. Kryt pomáha chrániť používatel’a pred odletujúcimi úlomkami zlomeného kotúča, náhodným dotykom s kotúčom a iskrami, ktoré by mohli zapáliť odev.
Kotúče sa môžu používať len na odporúčané účely. Napríklad: nebrúste bočnou stranou brúsneho kotúča. Rozbrusovacie kotúče sú určené na obvodové brúšenie, bočné sily pôsobiace na tieto kotúče ich môžu zlomiť.
Vždy používajte nepoškodené príruby kotúčov, ktoré majú správnu veľkosť a tvar pre zvolený kotúč.
Správne príruby zabezpečujú podopretie kotúča a znižujú
riziko poškodenia kotúča. Príruby pre rozbrusovacie kotúče sa môžu lišit od prírub pre brúsne kotúče.
Nepoužívajte opotrebované kotúče z väčšieho elektrického náradia. Kotúče určené pre väčšie elektrické náradie nie sú vhodné pre vyššie otačky menšieho náradia a môžu sa roztrhnúť.
▶ Pri používaní dvojúčelových kotůčov vždy používajte správny ochranný kryt pre vykonávanú aplikáciu. Ak nepoužijete správny ochranný kryt, nemusí byť dosiahnutá požadovaná úroveň ochrany, čo by mohlo viest k vážnemu zraneniu.
Doplnkové bezpečnostné výstrahy týkajúce sa rozbrusovania:
Dbajte, aby nedošlo k „zaseknutiu“ rozbrusovacieho kotúča a nepôsobte naň nadmerným tlakom. Nepokúšajte sa rezať do príliš veľkej hĺbky. Nadmerné namáhanie kotúča zvyšuje zaľaženie a náchylnosť ku krúteniu alebo ohybu kotúča v reze a možnosť spätného rázu alebo roztrhnutia kotúča.
Nestojte v línií rezu ani za rotujúcim kotúčom. Ak sa kotúč v mieste rezu posúva smerom od vás, prípadný spätný ráz môže vystreliť rotujúci kotúč a elektrické náradie priamo na vás.
V prípade zaseknutia kotúča alebo prerušenia rezania z akéhokol'vek dôvodu, vypnite elektrické náradie a držte ho až do úplného zastavenia kotúča. Nikdy sa nepokúšajte vyťahovať rozbrusovací kotúč z rezu, pokým sa kotúč pohybuje, pretože by mohlo dôjsť k spät-nému rázu. Zistite príčinu zaseknutia kotúča a prijmite vhodné nápravné opatrenia, aby k nemu nedochádzalo.
▶ Nezačínajte rezat's kotúčom v obrobku. Nechajte kotúč dosiahnuť plné otáčky a opatrne ho zaved'te naspát do rezu. Ak kotúč spustíte v obrobku, môže sa zaseknút, vyskočit alebo spôsobit spätný ráz.
▶ Oporné panely alebo iné nadrozmerné obrobky upevnite tak, aby sa minimalizovalo riziko zovretia kotúča alebo spätného rázu. Veľké obrobky sa zvyknú v dôsledku vlastnej hmotnosti prehýbat. Je nutné podopriet ich v blízkosti línie rezu a v blízkosti hrán na oboch stranách kotúča.
▶ Pri zanorenom reze do existujúcich stien alebo iných neprehľadných miest postupujte mimoriadne opatrne. Zahlbujúci sa kotúč môže prerezať plynové alebo vodovodné potrubie, elektrickú inštaláciu alebo narazit na objekty, ktoré spôsobia spätný ráz.
Nepokúšajte sa robit' zakrivené rezy. Nadmerné namáhanie kotúča zvyšuje zaťaženie a náchylnosť ku krúteniu alebo ohybu kotúča v reze a možnosť spätného rázu alebo roztrhnutia kotúča, čo môže viest' k vážnemu zraneniu.
Bezpečnostné výstrahy týkajúce sa brúsenia:
Používajte papier na brúsny kotúč správnej vel'kosti. Pri výbere brúsneho papiera sa riad'te odporúčaniami výrobcu. Vel'ky brúsny papier príliš presahujúci brúsny tanier môže spôsobit tržné rany a zároveň zablokovat, roztrhnút kotúč alebo vyvolat spätný ráz.
Špecifické bezpečnostné výstrahy pre prácu s brúsnymi kefami:
▶ Pamätajte, že z kefy sa uvoľňujú kúsky drôtu aj počas normálneho používania. Nepreťažujte drôty pôsobením nadmernej sily na kefu Drôtené štetinky môžu l'ahko preniknút tenkým odevom a/alebo kožou.
Ak sa na kefovanie má používať ochranný kryt, zabráňte kontaktu drôteného kotúča alebo kefy s krytom. Drôtený kotúč alebo kefa môže v dôsledku zaťaženia a odstredivých síl zváčšiť svoj priemer.
Dodatočné bezpečnostné pokyny
Používajte ochranné okuliare.
Ochranný kryt sa nesmie používať na rezanie. S vhodným nadstavcom možno ochranný kryt používať aj na rezanie.
Elektrické náradie držte pri práci pevne oboma rukami a zaujmite stabilný postoj. Elektrické náradie je bezpečnejšie viest dvomi rukami.
▶ Pri pracovných nástrojoch s vnútorným závitom, ako sú kefy a diamantové vrtacie korunky, je nutné dávať pozor na max. dĺžku závitu brúsneho vretena. Koniec vretena sa nesmie dotýkať spodku pracovného nástroja.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobít požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.
Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.
Ked' sa preruší napájanie elektrickým prúdom, napríklad kvôli výpadku dodávky elektrického prúdu alebo vytiahnutiu sieťovej zástrčky, odblokujte vypínač a dajte ho do pozície pre vypnutie. Zabráni sa tak nekontrolovanému opätovnému spusteniu.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
▶ Pracovné nástroje skladujte v budovách v suchej, rovnomerne temperovanej miestnosti, kde nemrzne.
Pred prepravou elektrického náradia odoberte pracovné nástroje. Zabránite tak poškodeniu.
▶ Pripojené rezacie a brúsne kotúče majú dátum spotreby, po jeho uplynutí sa kotúče nesmú používať.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapričinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Elektrické náradie je určené na rezanie a kefovanie kovov, kameňa, plastu a na hrubovanie kovov, a tiež na vřtanie do kamenných materiálov s diamantovou výtacou korunkou bez použitia vody. Pritom je nutné dbať na použitie správného ochranného krytu (pozri „Prevádzka“, Stránka 183).
Pri rezaní do kameňa treba zabezpečit dostatočné odsávanie prachu.
So schválenými brúsnymi nástrojmi sa môže elektrické náradie používať na brúsenie brúsnym papierom.
Elektrické náradie sa nesmie používať na brúšenie kamenných materiálov diamantovými kotúčmi a na obrábanie kompozitných materiálov.
Vyobrazené komponenty
Číslovanie zobrazených komponentov sa vztahuje na znázornenie elektrického náradia na grafickej strane.
(1) Aretačné tlačidlo vretena
(2) Stavová indikácia (LED)

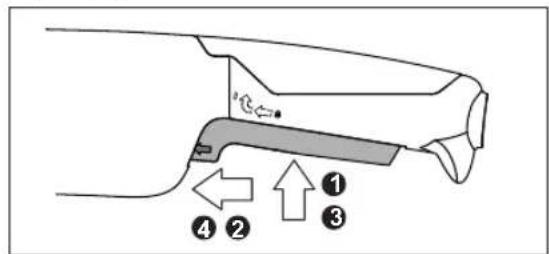

(3) Zapínač/vypínač
(4) Prachový filter
(5) Štandardná prídavná rukovat (izolovaná úchopová plocha)
(6) Prídavná rukovat tlmiaca vibrácie (izolovaná úchopová plocha)
(11) Upevňovacia páčka pre ochranný kryt
(12) Zaistovacia skrutka pre ochranný kryt
(13) Skrutka na nastavenie ochranného krytu
(14) Brúsny kotúč ^a)
(15) Upínacia matica
(16) Rýchloupínacia matica SDS-clic ^a)
(17) Ochranný kryt na rezanie s upínacou páčkou ^a)
(18) Ochranný kryt na rezanie s aretačnou skrutkou ^a)
(19) Kryt na rezanie
(20) Rezací kotúč ^a)
(21) Diamantový rezací kotúč ^a)
(31) Vidlicový klúč ^a)
(32) Kužel'ová kefa ^a)
(33) Diamantová vrtacia korunka ^4
(34) Odsávací kryt na rezanie s vodiacimi saňami ^a)
(35) Upínacia príruba
(36) O-krúžok
a) Toto príslušenstvo nepatri do štandardného rozsahu dodávky.
Technické údaje
| Uhlová brúska GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B | ||||||
| Vecné číslo | 3 601 HG0 0.. 3 601 HG1 0.. 3 601 HG0 1.. 3 601 HG1 1.. 3 601 HG1 0.. | |||||
| Menovitý príkon W 2 800 2 800 2 800 2 200 | ||||||
| Menovité vol'nobežné otáčkyA) | ot/min | 8 500 6 500 8 500 6 500 6 500 | ||||
| Max. priemer brúsneho kotúča/priemer gumeného brúsneho taniera | mm | 180 230 180 230 230 | ||||
| Závit brúsneho vretena M 14 M 14 M 14 M 14 M 14 | ||||||
| Max. dĺžka závitu brúsneho vretena | mm | 25 | 25 | 25 | 25 | 25 |
| Vypnutie pri spätnom ráze | ● | ● | ● | ● | ● | |
| Ochrana pred opätovným spustením | ● | ●● | ● | ● | ||
| Pozvol'ny rozbeh | ● | ● | ● | ● | ● | |
| Dobehová brzda | ● | ● | ● | ● | ● | |
| Stavová indikácia (LED) | ● | ● | ● | ● | ● | |
| Prepínač PROtection | - | - | ● | ● | - | |
| Hmotnost(B)(C) | kg | 5,7-7,5 | 5,9-8,4 | 5,7-7,5 | 5,9-8,4 | 5,9-8,4 |
| Trieda ochrany | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
A) Menovité voľnobežné otáčky podľa EN IEC 62841-2-3 pre výber vhodného pracovného nástroja. Skutočné voľnobežné otáčky nesmú prekročit menovité voľnobežné otáčky a preto sú nižšie.
B) V závislosti od použitého ochranného krytu ((17), (18), (8), (9), (19)), použitej prídavnej rukováti ((5), (6)) a použitého odsávacieho krytu (34)
C) Hmotnost bez sietového pripojovacieho kábla a bez sietovej zástrčky
Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje líšit.
Hodnoty sa môžu líšiť podľa výrobku a závisia od podmienok použitia a prostredia. Ďalšie informácie na adrese www.bosch-professional.com/wac.
Informácia o hlučnosti/vibráciách
Celkové hodnoty vibrácií a _h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN IEC 62841-2-3:
Brúsenie povrchov (obrusovanie nahrubo):
Brúšenie tenkých plechov alebo iných lahko vibrujúcich materiálov s veľkou plochou môže spôsobit zvýšenie hodnoty emisií hluku až o 15 dB. Pomocou vhodných fažkých tlmiacich rohoží možno znížit zvýšenú hlučnosť. Zvýšenú hlučnosť je nutné zohl’adniť pri posúdení rizik hlučnosti a tiež pri výbere vhodných prostriedkov na ochranu sluchu.
Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.
Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.
Na presný odhad emisií vibrácií a hluku by sa mal zohl'adniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepouživa. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Pri náhlom ráze elektrického náradia, napr. zablokovaní v reze, sa prívod prúdu k motoru elektronicky preruší.
Na opätovné uvedenie do prevádzky dajte vypínač (3) do vypnutej pozície a znovu zapnite
elektrické náradie.
Ochrana pred opätovným spustením
Na opätovné uvedenie do prevádzky dajte vypínač (3) do vypnutej pozície a znovu zapnite elektrické náradie.
Upozornenie: Ked' sa elektrické náradie po prerušení dodávky elektrického prúdu ihned' rozbehne, je chybná ochrana pred opätovným spustením. Elektrické náradie je nutné bezodkladne zaslať zákazníckemu servisu, adresu si pozrite v odseku „Zákaznícky servis a poradenstvo ohľadne použitia“.
Pozvol'ný rozbeh
Elektronicky regulovaný pozvoľný rozbeh obmedzuje krútiaci moment pri zapnutí a umožňuje plynulý rozbeh elektrického náradia.
Upozornenie: Ak sa toto elektrické náradie hneď po zapnutí rozbehne na plné otáčky, pozvolný rozbeh je pokazený. Elektrické náradie je nutné bezodkladne zaslať zákaznícke-mu servisu, adresu si pozrite v odseku „Zákaznícky servis a poradenstvo o používaní“.
Dobehová brzda
Elektrické náradie obsahuje elektronický systém Bosch Brake. Pri vypnutí sa brúsny nástroj v priebehu niekol'ko málo sekúnd zastaví. To znamená v porovnaní s uhlovými brúskami bez dobehovej brzdy výrazné skrátenie dobehové-
ho času a umožňuje skoršie odloženie elektrického náradia.
Stavová indikácia (LED)
Nasledujúca tabul'ka opisuje zobrazenia stavu LED kontroliek (2) na elektrickom náradí.
Stavová indikácia (LED) (2) Význam/príčina Riešenie
| Zelená Stav OK – | |
| Blikajúca červená Elektrické náradie je prehriate a vypne sa. Elektrické náradie nechajte vychladnúť. Ak svieti stavová indikácia (LED) nazeleno, môžete elektrické náradie opát zapnúť. | |
| Neprerušovaná červená Aktivovalo sa vypnutie pri spätnom ráze alebo ochrana pred opätovným spustením alebo ochrana pred preťažením, elektrické náradie sa vypne. | Elektrické náradie vypnite a opát zapnite. |
Montáž
Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.
Montáž ochranného zariadenia
Upozornenie: Po zlomení brúsneho kotúča počas prevádzky alebo pri poškodení upínacích zariadení na ochrannom kryte/na elektrickom náradí sa musí elektrické náradie bezodkladne zaslať zákazníckemu servisu. Adresu si pozrite v odseku „Zákaznícka služba a poradenstvo ohľadom použitia“.
Ochranný kryt na brúsenie s upínacou páčkou
Otvorte upínaciu páčku (11). Zasúvajte ochranný kryt (8) kódovacím výstupkom (10) do kódovacej drážky na stopke vretena, kým okraj ochranného krytu nedolieha na prírubu elektrického náradia a ochranný kryt (8) otočte do požadovanej polohy. Zatvorte upínaciu páčku (11).
▶ Ochranný kryt (8) nastavte tak, aby sa zabránilo odlietavaniu iskier do smeru obsluhujúcej osoby.
Upínaciu silu uzáveru ochranného krytu (8) môžete zmenit povolením alebo utiahnutím nastavovacej skrutky (13). Dávajte pozor na to, aby bol ochranný kryt (8) pevne utiahnutý a pravidelne ho kontrolujte.
182 | Slovenčina
Upozornenie: Kódovacie výstupky na ochrannom kryte (8) zaistia, že sa na elektrické náradie dá namontovať len vhodný ochranný kryt.
Ochranný kryt na brúšenie s aretačnou skrutkou
Nasad'te ochranný kryt (9) na krk vretena. Prispôsobte pozíciu ochranného krytu (9) požiadavkám pracovného postupu a zaaretujte ochranný kryt (9) zaistovacou skrutkou (12).
▶ Ochranný kryt (9) nastavte tak, aby sa zabránilo odlietavaniu iskier do smeru obsluhujúcej osoby.
Ochranný kryt na rezanie
▶ Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu.
Ochranný kryt na rezanie (18)/(17) sa montuje ako ochranný kryt na brúšenie s aretačnou skrutkou (9) alebo ochranný kryt na brúšenie s upínacou páčkou (8).
▶ Pri rezaní vždy používajte ochranný kryt na rezanie (18)/(17)alebo ochranný kryt na brúsenie (9)/(8) spolu s krytom na rezanie (19).
Kryt na rezanie
Namontujte kryt na rezanie (19) na ochranný kryt na brúšenie (8)/(9) (pozri obrázok D/G): vyklopte páčku doza-du (1). Nasuňte kryt (19) na ochranný kryt na brúšenie (8)/(9) (2). Pritlačte páčku opäť pevne na ochranný kryt (8)/(9) (3).
Pri demontáži (pozri obrázok E/H) vyklopte páčku dozadu (①). Stiahnite kryt (19) z ochranného krytu (8)/(9) (②).
Odsávací kryt na rezanie s vodiacimi sánkami
Nasad'te odsávací kryt na rezanie s vodiacimi saňami (34) na stopku vretena. Nastavte polohu odsávacieho krytu (34) podľa potrieb pracovného postupu a odsávací kryt upevnite pomocou aretačnej skrutky.
Na odsávací kryt s vodiacimi saňami (34) môžete pripojit vhodný vysávač Bosch. Nasad’te pritom saciu hadicu s odsávacím adaptérom na príslušný upevňovací nátrubok odsávacieho krytu.
Upozornenie: Trenie, ktoré vzniká pri odsávaní kvôli prítomnosti prachu v sacej hadici a v príslušenstve, spôsobuje vznik elektrostatického náboja, ktorý môže používatel' pocítiť ako statický výboj (v závislosti od podmienok okolia a jeho fyziologického stavu). Bosch vo všeobecnosti odporúča používať na vysávanie jemného prachu a suchých materiálov anti-statickú saciu hadicu (príslušenstvo).
Ochrana rúk
▶ Pri práci s gumeným brúsnym tanierom (27) alebo s miskovitou kefou/kužel'ovou kefou/diamantovou vř-tacou korunkou vždy namontujte ochranu rúk (26).
Ochranu rúk (26) upevnite s prídavnou rukovätou (5)/(6).
Štandardná prídavná rukovät/prídavná rukovät'tlmiaca vibrácie
Naskrutkujte prídavnú rukovát (5)/(6) podľa spôsobu práce vpravo alebo vl’avo na hlavu prevodovky.
▶ Elektrické náradie používajte iba s prídavnou rukovä-tou (5)/(6).
Elektrické náradie prestaňte používať, ked’ je prídavná rukovat’ (5)/(6) poškodená. Na prídavnej rukovati (5)/(6) nerobte žiadne úpravy.
Vibration Control
Prídavná rukovat’ tlmiaca vibrácie (6) umožňuje prácu s menšími vibráciami a tak zabezpečuje príjemnejšiu a bez-
pečnú prácu.
Montáž brúsnych nástrojov
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
▶ Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.
Upozornenie: Zabezpečte, aby bola dodaná upínacia príruba (35) správne namontovaná podľa obrázka C.
Dbajte na to, aby vložený O-krúžok (36) nebol poškodený a aby bol správne namontovaný podľa obrázka C. Poškodený O-krúžok (36) vymeňte.
Upozornenie: Odporúčame používať rýchloupínaciu maticu (16). Pri použití upínacej matice (15) je nutné pri povoľovaní tejto upínacej matice počítať s vynaložením väčšej sily.
Vyčistite brúsne vreteno (25) a všetky diely, ktoré treba na- montovať.
Na upnutie a uvoľnenie brúsnych nástrojov stlačte aretačné tlačidlo vretena (1), aby sa brúsne vreteno zaaretovalo.
▶ Aretačné tlačidlo vretena aktivujte len pri stojacom brúsnom vretene. Inak sa môže elektrické náradie poškodit.
Brúsny/rezací kotúč
Dodržiavajte rozmery brúsnych nástrojov. Priemer otvoru musí byť vhodný pre upínaciu prírubu. Nepoužívajte žiadne adaptéry alebo redukčné prvky.
Pri použití diamantových rezacích kotúčov dbajte na to, aby sa šípka pre smer otáčania na diamantovom rezacom kotúči a smer otáčania elektrického náradia (pozrite si šípku pre smer otáčania na hlave prevodovky) zhodovali.
Poradie montáže možno vidieť na grafickej strane.
Na upevnenie brúsneho/rezacieho kotúča naskrutkujte upínaciu maticu (15) a dotiahnite ju kolíkovým klúčom.
▶ Po ukončení montáže brúsneho nástroja, pred zapnutím ešte skontrolujte, či je brúsny nástroj správne namontovaný a či sa dá vol'ne otáčat'. Ulistite sa, že sa brúsny nástroj nedotýka ochranného krytu ani iných častí.
Rýchloupínacia matica SDS-clic
Na jednoduchú výmenu brúsneho nástroja bez použitia d'alších nástrojov môžete namiesto upínacej matice (15) použit rýchloupínaciu maticu (16).
Rýchloupínacia matica (16) sa smie používať len pre brúsne alebo rezacie kotúče.
Používajte iba bezchybnú, nepoškodenú rýchloupínaciu maticu (16).
Pri naskrutkovávaní dávajte pozor na to, aby strana s popisom rýchkloupínacej matice (16) nesmerovala k brúsnemu kotúču; šípka musí smerovať na indexovú značku (37).
Riadne upevnenú, nepoškodenú rých- loupínaciu maticu môžete povoliť ru- kou, otáčaním ryhovaného krúžka oproti smeru chodu hodinových ruči- čiek. Zaseknutú rýchloupínaciu maticu nikdy nepovoľujte kliešťami, ale použite kolíkový kl’úč. Nasad’te kolíkový kl’úč tak, ako je to zobrazené na obrázku.
Môžete používať všetky brúsne nástroje vymenované v tomto návode na používanie.
Prípustné otáčky [ot/min] alebo obvodová rýchlost' [m/s] používaných brúsnych nástrojov musia zodpovedať minimálne údajom v nasledujúcej tabul'ke.
Preto venujte pozornosť prípustným otáčkam alebo obvo- dovej rýchlosti na etikete brúsneho nástroja.
| max. [mm] [mm] [°] | |||||||
| D b s d a [ot/ | min) | [m/s] | |||||
| 180 | 8 | - | 22,2 | - | 8 500 | 80 | |
| 230 | 8 | - | 22,2 | - | 6 500 | 80 | |
| 180 | 4,2 | - | 22,2 | - | 8 500 | 80 | |
| 230 | 4,2 | - | 22,2 | - | 6 500 | 80 | |
| 180 | - | - | - | - | 8 500 | 80 | |
| 230 | - | - | - | - | 6 500 | 80 | |
| 100 | 27 | - | M 14 | - | 8 500 | 80 | |
| 125 | 30 | - | M 14 | - | 6 500 | 80 | |
| 180 | 26 | - | M 14 | - | 8 500 | 80 | |
| 180 | 20 | - | 22,2 | - | 8 500 | 80 | |
125--M 14-8 500 80
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používateľa alebo osób, ktoré sa nachá-dzajú v blízkosti.
Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva).
Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.
- Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.
Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.
Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.
Úplne odmontujte starý prachový filter (4) pomocou skrutiek podľa obrázka A. Namontujte nový prachový filter podľa obrázka B.
Pri montáži prachového filtra (4) používajte iba originálne skrutky, aby ste predišli poškodeniu elektroniky.
Prevádzka
Elektrické náradie nezaťažujte tak intenzívne, že dôjde k jeho zastaveniu.
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
▶ Pozor pri vytváraní drážok do nosných stien, pozrite si odsek „Upozornenia týkajúce sa statiky“.
Obrobok upnite, pokial' bezpečne neleží pôsobením vlastnej hmotnosti.
184 | Slovenčina
▶ Po vel'kom zaťažení nechajte elektrické náradie ešte niekol'ko minút spustené pri vol'nobežnom chode, aby sa vkladací nástroj ochladil.
▶ Nepoužívajte toto elektrické náradie so stojanom na rozbrusovanie.
▶ Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.
Upozornenie: Pri nepoužívaní vytiahnite sieťovú zástrčku zo zásuvky. Elektrické náradie má pri zasunutej sieťovej zástrčke a dostupnom sieťovom napätí nízku spotrebu elektrickej energie aj vo vypnutom stave.
Pracovné pokyny
Obrusovanie nahrubo
▶ Pri hrubovaní s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na brúsenie (8)/(9).
▶ Nikdy nepoužívajte na obrusovanie nahrubo rezacie kotúče.
▶ Pri hrubovaní môže ochranný kryt na rezanie (17)/(18) alebo ochranný kryt na brúsenie (8)/(9) s namontovaným krytom na rezanie (19) narazit' na obrobok a spôsobit' stratu kontroly.
Uhlom priloženia 30° až 40° získate pri obrusovaní nahrubo ten najlepší výsledok pri práci. Elektrickým náradím pohy-bujte sem a tam, s aplikovaním mierneho tlaku. Obrobok sa tak príliš nezohreje, nesfarbí sa a nevzniknú ryhy.
▶ Pri používaní kotúčov so spojivom, ktoré sú povolené pre rezanie aj pre brúšenie, je nutné používať ochranný kryt na rezanie (17)/(18) alebo ochranný kryt na brúšenie (8)/(9) s namontovaným krytom na rezanie (19).
Brúsenie povrchov s vejárovým brúsnym kotúčom
▶ Pri brúsení s vejárovým brúsnym kotúčom vždy používajte ochranný kryt na brúsenie (8)/(9).
S vejárovitým brúsnym kotúčom (príslušenstvo) môžete opracovávať aj zvlnené povrchy a profily. Vejárovité brúsne kotúče majú podstatne dlhšiu životnosť, nižšiu úroveň hluku a nižšie teploty pri brúsení ako bežné brúsne kotúče.
Brúsenie povrchov s brúsnym tanierom
▶ Na prácu s gumeným brúsnym tanierom (27) vždy na- montujte ochranu rúk (26).
Brúšenie s brúsnym tanierom možno robit bez ochranného krytu.
Poradie montáže je viditel'né na grafickej strane.
Naskrutkujte okrúhlu maticu (29) a upnite ju pomocou kolíkového kl'úča.
Drôty kotúčových kief sa môžu zachytit' o ochranný kryt a zlomiť, ak sa prekročia maximálne povolené rozmery kotúčových kief.
Poradie montáže je viditel'né na grafickej strane.
Miskovitá kefa/kužel'ová kefa/kotúčová kefa sa musí dat na skrutkovať na brúsne vreteno natol'ko, aby pevne doliehala na prírubu brúsneho vretena, na konci závitu brúsneho vretena. Miskovitú kefu/kužel'ovú kefu/kotúčovú kefu utiahnite vidlicovým klúčom.
Pri upevňovaní kotúčovej kefy s priemerom 22,22 mm za suňte upínaciu prírubu (35) na brúsne vreteno (25), na skrutkujte okrúhlu maticu (29) a utiahnite ju pomocou kolíkového klúča.
Rezanie kovu
▶ Pri rezaní kovov s rezacími kotúčmi so spojivom alebo s diamantovými rezacími kotúčmi vždy používajte ochranný kryt na rezanie (17)/(18) alebo ochranný kryt na brúšenie (8)/(9) s namontovaným krytom na rezanie (19).
▶ Pri používaní ochranného krytu na brúsenie (8)/(9) pri rezaní s rezacími kotúčmi so spojivom hrozí zvýšené riziko zásahu iskrami a časticami, a tiež úlomkami kotúča pri zlomení kotúča.
Pri rozbrusovaní pracujte s miernym posúvaním, ktoré je prispôsobené obrábanému materiálu. Nevytvárajte žiadny tlak na rezací kotůč, nevzpriečte ho a nevykonávajte ani oscilačný pohyb.
Dobiehajúce rezacie kotúče nebrzdite bočným protitlakom.
Elektrické náradie musí byť vždy vedené protibežne. Inak hrozí nebezpečenstvo, že bude nekontrolovane vytlacéné z rezu. Pri rezaní profilov a štvorhranných rúr je najlepšie priloženie na najmenšom priereze.
Rezanie kameňa
▶ Pri rezaní kameňa s rezacími kotúčmi so spojivom alebo s diamantovými rezacími kotúčmi pre kameň/betón vždy používajte odsávací kryt na rezanie s vodiacími saňami (34) alebo ochranný kryt na rezanie (17)/(18) alebo ochranný kryt na brúsenie (8)/(9) s namontovaným krytom na rezanie (19).
▶ Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu.
▶ Používajte masku na ochranu proti prachu.
▶ Elektrické náradie sa smie používať iba na rezanie/ brúsenie nasucho.
▶ Pri použití ochranného krytu na rezanie (17)/(18), ochranného krytu na brúšenie (8)/(9) alebo ochranného krytu na brúšenie (8)/(9) s namontovaným krytom na rezanie (19) pre rezanie a brúšenie betónu alebo muriva hrozí zvýšené znečistenie prachom, a tiež zvýšené riziko straty kontroly nad elektrickým náradím, čo môže viest' k spätnému rázu.
Na rezanie kameňa odporúčame používať diamantový rezací kotúč.
Pri použití odsávacieho krytu na rezanie s vodiacimi saňami (34) musí byť vysávač schválený na vysávanie prachu z kameňa. Firma Bosch ponúka vhodné vysávače.
Zapnite elektrické náradie a priložte ho prednou časťou vodiacich saní na obrobok. Posúvajte elektrické náradie s miernym posúvaním, prispôsobeným opracovávanému materiálu.
Pri rezaní mimoriadne tvrdých materiálov, napríklad betónu s veľkým obsahom kameňov, sa môže diamantový rezací kotúč prehriat a tým poškodit. Iskrenie, ktoré vzniká na obvode diamantového rezacieho kotúča, na to výrazne upozorňuje.
V takomto prípade rezanie prerušte a nechajte diamantový rezací kotúč krátky čas bežať pri volnobežnom chode na najvyšších otáčkach, aby sa ochladil.
Badatel'ne pomalšie napredovanie v práci a iskrenie na obvo-de kotúča sú príznakom zatupeného diamantového rezacieho kotúča. Ten sa dá opát nabrúsiť krátkymi rezmi do abrazívneho materiálu, napríklad do vápencového pieskovca.
Rezanie iných materiálov
▶ Pri rezani materiálov ako plast, kompozitné materiály atd'. s rezacími kotúčmi so spojivom alebo rezacími kotúčmi Carbide Multi Wheel vždy používajte ochranný kryt na rezanie (17)/(18) alebo ochranný kryt na brúšenie (8)/(9) s namontovaným krytom na rezanie (19). Použitím odsávacieho krytu s vodiacimi saňami (34) dosiahnete lepšie odsávanie prachu.
Diamantovú vrtaciu korunku neprikladajte na obrobok paralelne. Do obrobku sa ponárajte šikmo a krúživými pohybmi. Tak dosiahnete optimálne chladenie a dlhšiu životnosť diamantovej vrtacej korunky.
Upozornenia týkajúce sa statiky
Drážky v nosných stenách podliehajú ustanoveniam špecifickým pre jednotlivé krajiny. Tieto predpisy treba bezpodmienečne dodržať. Pred začatím práce si privolajte na pomoc zodpovedného statika, architekta alebo príslušné vedenie stavby.
Uvedenie do prevádzky
▶ Venujte pozornosť napätiu elektrickej siete! Napätie zdroja elektrického prúdu sa musí zhodovat s údajmi na typovom štítku elektrického náradia.
Pri prevádzkovaní elektrického náradia na mobilných zdrojoch elektrického prúdu (generátoroch), ktoré nedisponujú dostatočnými výkonovými rezervami alebo nedisponujú žiadnym vhodným regulovaním napätia so zosilnením rozbehového prúdu, môže dôjst k ovplyvneniu výkonu alebo k ne- typickému správaniu pri zapínaní.
Prosím, venujte pozornosť vhodnosti vami použitého zdroja elektrického prúdu, najmä čo sa týka sietového napätia a frekvencie.
Elektrické náradie držte za izolované plochy na uchopenie a prídavnú rukovat. Nástroj by mohol natrafit na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru. Kontakt s elektrickým vedením, ktoré je pod napátím, môže dostat pod napätie aj kovové súčiastky náradia a spôsobit zásah elektrickým prúdom.
Zapnutie/vypnutie
Vyhotovenie zapínača/vypínača bez aretácie
Brúsne nástroje pred použitím skontrolujte. Brúsny nástroj musí byť bezchybne namontovaný a musí sa dat’ voľne otáčat’. Vykonajte skúšobný chod aspoň počas 1 minúty bez zaťaženia. Nepoužívajte žiadne poškodené, zdeformované alebo vibrujúce brúsne nástroje. Poškodené brúsne nástroje môžu prasknút a spôsobit’ zranenia.
Údržba a servis
Údržba a čistenie
Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.
▶ Pri extrémnych podmienkach používania vždy podl'a možnosti použite odsávacie zariadenie. Vetracie štrbiny často vyfukujte a predrad'te prúdový chránič
186 | Magyar
(PRCD). Pri obrábaní kovov sa môže vo vnútri elektrického náradia usádzať vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu elektrického náradia.
Ak je potrebná výmena pripájacieho vedenia, musí ju vykonat Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.
Zákaznícka služba a poradenstvo ohľadom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Đalšie adresy servisov nájdete na:
Elektrické náradie, príslušenstvo a obaly treba odovzdat na ekologickú recykláciu.
Elektrické náradie, ktoré už nie je vhodné na používanie, sa musí likvidovať oddelene. Využívajte na to určené zberné systémy.
Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.
