| Tip produs | Polizor unghiular profesional |
| Marcă | Bosch |
| Model | GWS 30-180 B Professional |
| Putere nominală absorbită | 2800 W |
| Viteză de mers în gol | 8500 rpm (pentru disc de 180 mm) |
| Diametru maxim disc | 180 mm |
| Filet ax | M14 |
| Greutate | 5,7 până la 7,5 kg (în funcție de accesorii) |
| Grad de protecție | II (izolație dublă) |
| Funcții de siguranță | Oprire în caz de recul (KickBack Control), protecție împotriva repornirii, pornire progresivă, frână de oprire imediată, LED de stare |
| Accesorii incluse | Mâner auxiliar standard, mâner auxiliar antivibrații, carcasă de protecție specială pentru șlefuire cu pârghie de strângere, cheie cu bolțuri |
| Aplicații | Șlefuire, tăiere, polizare, periere a metalelor, pietrei și materialelor plastice |
| Nivel sonor | 97 dB(A) (presiune acustică), 105 dB(A) (putere acustică) |
| Vibrații (șlefuire) | 5,0 m/s² (incertitudine K=1,5 m/s²) |
| Întreținere | Curățați fantele de ventilație, înlocuiți filtrul de praf dacă este necesar, încredințați reparațiile unui profesionist |
| Reparabilitate | Piese de schimb disponibile prin serviciul de asistență Bosch |
Întrebări frecvente - GWS 30180 B Professional BOSCH
Întrebările utilizatorilor despre GWS 30180 B Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Râșniță de cafea în format PDF gratuit! Găsiți manualul dvs. GWS 30180 B Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GWS 30180 B Professional mărcii BOSCH.

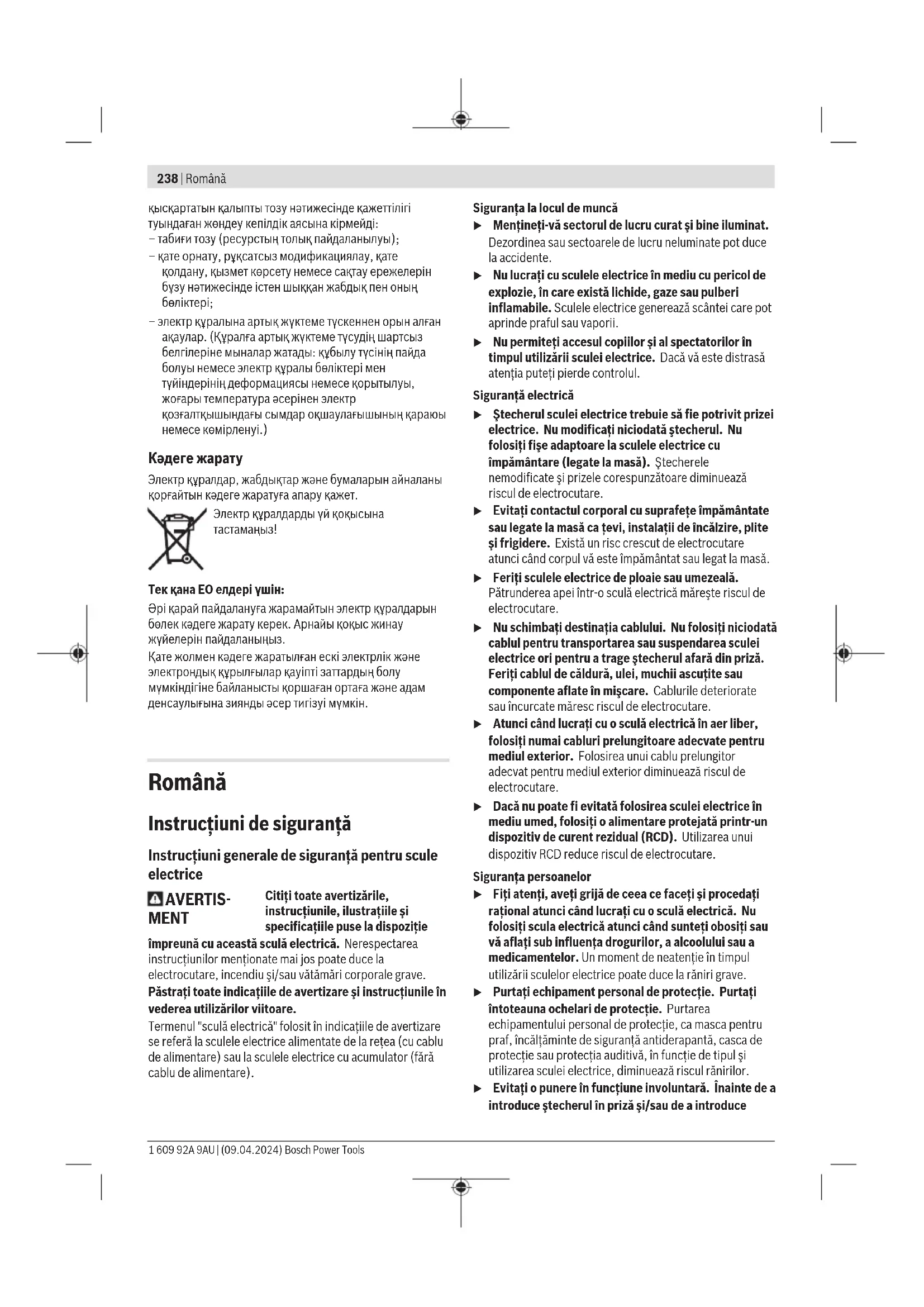

MANUAL DE UTILIZARE GWS 30180 B Professional BOSCH
ro Instrucțium originale
Instrucțiuni de siguranță
Instrucțiuni generale de siguranță pentru scule electrice
AVERTIS-MENT
Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție
împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare).
Siguranța la locul de muncă
- Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.
Siguranță electrică
▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală.
Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.
Siguranța persoanelor
Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce
acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare.
Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora.
Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.
Utilizarea și manevrarea atentă a sculelor electrice
Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
Întreținere
Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Instrucțiuni de siguranță pentru polizoare unghiulare
Avertismente comune privind siguranța în cadrul operațiilor de degroșare, șlefuire, lucrul cu perii de sărmă și tăierea cu disc abraziv:
Această sculă electrică a fost concepută pentru a fi utilizată ca polizor, șlefuitor, perie din sărmă, carotă sau mașină de tăiere cu disc abraziv. Citește toate avertismentele, instrucțiunile, ilustrațiile și specificațiile furnizate împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos se poate solda cu electrocutare, incendiu și/sau vătămări corporale grave.
▶ Operațiile precum lustruirea nu trebuie realizate cu această sculă electrică. Operațiile pentru care această sculă electrică nu este destinată pot fi periculoase și provoca vătămări corporale.
Nu converti această sculă electrică pentru a funcționa în alt mod decât cel pentru care a fost concepută în mod specific și specificat de către producătorul sculei. O asemenea conversie poate duce la pierderea controlului și provoca vătămări corporale grave.
Nu folosiți accesorii care nu sunt prevăzute în mod special și recomandate de către producătorul sculei electrice. Faptul în sine că accesoriiul poate fi fixat pe scula dumneavoastră electrică nu garantează utilizarea să sigură.
Turația admisă pentru accesoriu trebuie să fie cel puțin egală cu turația maximă specificată pe scula electrică. Accesoriiile cu o turație mai mare decât cea admisă se pot rupe și pot fi aruncate în toate părțile.
Diametrul exterior și grosimea accesoriiilor trebuie să corespundă dimensiunilor sculei dumneavoastră electrice. Accesoriiile greșit dimensionate nu pot fi protejate sau controlate în mod corespunzător.
240 | Română
Dimensiunile suportului accesoriiului trebuie să se potrivească dimensiunilor pieselor de montare a sculei electrice. Accesoriiile care nu se potrivesc exact pe piesa de montare a sculei electrice se rotesc neuniform, vibrează excesiv și pot duce la pierderea controlului.
Nu utilizati accesorii deteriorate. Înainte de fiecare utilizare verificați dacă accesoriiile precum discurile de șlefuire nu sunt rupte sau fisurate, dacă discurile suport nu sunt fisurate, rupte sau uzate, dacă periiile din sârmă nu au fire desprinse sau rupte. Dacă scula electrică sau accesoriiul cade pe jos, verificați dacă nu s-a deteriorat sau montați un accesoriu nedeteriorat. După ce ați controlat și montat accesoriiul, țineți-vă pe dumneavoastră și pe persoanele aflate în preajmă în afara planului de rotație al accesoriiului și lăsați scula electrică să meargă în gol un minut la turația nominală. În mod normal, accesoriiile deteriorate se rup în această perioadă de probă.
Poartă echipament personal de protecție. În funcție de utilizare, poartă o vizieră, ochelari de protecție din plastic sau ochelari de protecție cu lentile. Dacă este cazul, poartă o mască antipraf, protecție auditivă, mănuși de protecție sau un șorț special care să te ferească de micile așchii și fragmente desprinse din piesa de prelucrat. Echipamentul de protecție a ochilor trebuie să poată proteja ochii împotriva corpurilor proiectate în aer în cursul diferitelor aplicații. Masca antipraf sau masca de protecție respiratorie trebuie să filtreze particulele generate în timpul aplicației respective. Expunerea prelungită la zgomot puternic poate provoca pierderea auzului.
Aveți grijă ca spectatorii să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de lucru sau accesoriiile rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.
▶ Tineți scula electrică numai de mânerele izolate atunci când executați lucrări la care accesoriiul de tăiere poate nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul accesoriiului de tăiere cu un conductor "sub tensiune" poate pune sub tensiune componentele metalice ale sculei electrice și provoca electrocutarea operatorului.
▶ Tineți cablul de alimentare departe de accesoriul care se rotește. Dacă pierdeți controlul, cablul de alimentare poate fi tăiat sau prins, iar mâna sau brațul dumneavoastră poate nimeri sub accesoriul care se rotește.
Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul care se rotește poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.
Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu accesoriiul care se rotește, acesta vă poate prinde
îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.
Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea excesivă de pulberi metalice poate provoca pericole electrice.
Nu folosiți scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale.
Nu folosiți accesorii care necesită agenți de răcire lichizi. Folosirea apei sau a altor agenți de răcire lichizi poate duce la electrocutare sau șoc electric.
Recul și avertismente corespunzătoare:
Reculul este reacția bruscă, apărută la agățarea sau blocarea unui disc de șlefuire, disc suport, o perie de sărmă sau oricare alt accesoriu care se rotește. Agățarea sau blocarea duce la oprirea rapidă a accesoriuului care se rotește, ceea ce face ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcției de rotație a accesoriuului.
Dacă, de exemplu, un disc de șlefuire se agață sau se blochează în piesa de lucru, marginea discului de șlefuire care penetrează direct piesa de lucru, se poate prinde în aceasta și duce astfel la smulgerea discului de șlefuire sau provoca recul. Discul de șlefuire se va deplasa spre operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În aceste condiții, discurile de șlefuire se pot chiar rupe.
Reculul este consecinta utilizării greșite și/sau defectuoase a sculei electrice și poate fi evitat prin măsuri preventive adecvate, precum cele descrise în continuare.
▶ Tine ferm cu ambele mâini scula electrică și adu-ți corpul și brațele într-o poziție din care să poți controla forțele de recul. Folosește întotdeauna mânerul auxiliar, dacă acesta există, pentru a avea un control maxim asupra forțelor de recul sau a momentului de reacție din timpul pornirii. Operatorul poate controla momentele de reacție sau forțele de recul prin măsuri preventive adecvate.
Nu apropiati niciodată mâinile de accesorii aflat în mișcare de rotație. În caz de recul accesoriiul se poate deplasa peste mâna dumneavoastră.
Nu vă poziționați corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică în direcție opusă mișcării discului de șlefuire din punctul de blocare.
Lucrează extrem de atent în zona colțurilor, muchiilor ascuțite etc. Evită ricoșarea accesoriului și blocarea acestuia. Accesoriiul care se rotește are tendința să se blocheze în colțuri, pe muchii ascuțite sau când ricoșează și se poate ajunge la pierderea controlului în caz de recul.
Nu folosi pânze de ferăstrău pentru sculptare în lemn, discuri diamantate segmentate cu fante între segmente mai mari de 10 mm sau pânze de ferăstrău dințate. Astfel de pânze provoacă frecvent recul și pierderea controlului.
Avertismente privind siguranța specifice privind operațiile de degroșare și de tăiere cu disc abraziv:
▶ Folosește numai discurile specificate pentru scula ta electrică și o apărătoare specifică, prevăzută pentru discul utilizat. Discurile care nu sunt prevăzute pentru această sculă electrică nu pot fi protejate în mod corespunzător și sunt nesigure.
▶ Discurile cu degajare trebuie să fie astfel montate încât suprafața lor de șlefuire să se afle sub planul apărătoarei. Un disc montat incorect, care este proiectat prin planul apărătoarei nu poate nu poate fi protejat corespunzător.
Apărătoarea de protecție trebuie fixată sigur pe scula electrică și astfel ajustată încât să atingă un grad maxim de siguranță în exploatare și numai o portiune extrem de mică a discului să rămână expusă spre operator. Apărătoarea de protecție protejează operatorul de fragmentele desprinse prin șlefuire, atingerea accidentală a discului și de scânteile care ar putea provoca aprinderea hainelor.
▶ Discurile trebuie folosite numai pentru aplicațiile recomandate. De exemplu: nu șlefuiți cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate șlefuirii periferice, exercitarea unor forțe laterale asupra acestor discuri putând duce la ruperea lor.
▶ Folosiți întotdeauna flanșe de prindere nedeteriorate, având dimensiuni și forme corespunzătoare discului selectat. Flanșele adecvate sprijină discul, reducând astfel pericolul ruperii acestuia. Flanșele pentru discuri de tăiere pot fi diferite față de flanșele pentru discuri de șlefuire.
Nu utiliza discuri uzate, provenite de la scule electrice mai mari. Un disc destinat sculelor electrice mai mari nu este adecvat pentru turațiile mai ridicate ale sculelor electrice mai mici și se pot rupe.
Când se utilizează discuri cu funcție dublă, trebuie folosită întotdeauna apărătoarea corectă pentru aplicația efectuată. Utilizarea unei apărători incorecte ar putea să nu asigure nivelul de protecție dorit, ceea ce poate duce la vătămări grave.
Avertismente suplimentare privind siguranța specifice pentru operațiile de tăiere cu disc abraziv:
Nu "blocati" discul de tăiere sau nu exercitați o forță de apăsare prea mare. Nu încercați să executați tăieri prea adânci. O supraîncărcare a discului mărește solicitarea acestuia și tendința sa de a devia sau răsuci și bloca în fanta de tăiere, apărând astfel posibilitatea unui recul sau a ruperii discului.
Nu vă poziționați corpul pe aceeași linie cu discul și în spatele discului care se rotește. Dacă, în punctul de tăiere, discul se deplasează în direcție opusă corpului dumneavoastră, un eventual recul ar putea arunca discul care se rotește cât și scula electrică direct spre dumneavoastră.
Când discul se blochează sau dacă tăierea este întreruptă dintr-un anumit motiv, oprește scula
electrică și ține-o nemișcată până când discul se oprește complet. Nu încerca niciodată să scoți discul din fanta de tăiere cât timp discul încă se mai rotește, în caz contrar, se poate produce un recul. Identifică și elimină cauza blocării discului.
Nu reîncepêti operația de tăiere cât timp discul se mai află în piesa de lucru. Lăsați discul să atingă turația maximă și introduceți din nou cu grijă discul în tăietură. Discul s-ar putea bloca, sări afară din piesa de lucru sau provoca recul, în cazul în care scula electrică este repornită cu discul introdus în piesa de lucru.
▶ Sprijiniți panourile sau piesele supradimensionate pentru a reduce la minimum riscul de blocare a discului și de recul. Piesele de lucru mari se pot încovoia sub propria greutate. Piesele trebuie sprijinite pe ambele părți ale discului, atât în apropierea liniei de tăiere cât și la margine.
▶ Lucrați cu atenție deosebită la “tăierile tip buzunar” în pereți sau alte zone greu vizibile. Discul care pătrunde în material poate tăia țevi de gaze sau de apă, cabluri electrice sau obiecte care să provoace recul.
Nu încerca să efectuezi tăieri curbe. Suprasolicitarea discului mărește sarcina și tendința acestuia de a se răsuci sau bloca în fanta de tăiere, apărând astfel posibilitatea producerii unui recul sau ruperii discului, ceea ce poate provoca vătămări corporale grave.
Avertismente specifice privind siguranța în cadrul operațiilor de șlefuire:
Utilizează foi de hârtie abrazivă de dimensiune corespunzătoare. La alegerea hârtiei abrazive, respectă recomandările producătorului. Foile de hârtie abrazivă care depășesc prea mult marginile discului de șlefuire pot produce răniri și provoca blocarea, ruperea discului sau pot duce la recul.
Avertismente specifice privind siguranța în cadrul lucrului cu perii de sărmă:
▶ Tineți seama de faptul că peria de sărmă pierde bucăți de sărmă chiar în timpul utilizării obișnuite. Nu suprasoliciați firele de sărmă printr-o apăsare prea puternică Bucățile de sărmă desprinse pot pătrunde cu ușurință prin îmbrăcămintea subțire și/sau prin piele.
Dacă este specificată utilizarea unei apărători pentru lucrul cu peria de sărmă, trebuie evitat orice contact între peria de sărmă sau perie și apărătoare. Peria de sărmă circulară sau peria își poate mări diametrul sub sarcină și sub acțiunea forțelor centrifuge.
Instrucțiuni de siguranță suplimentare
Capacul de protectie nu trebuie folosit pentru tăiere. Cu un adaptor adecvat, capacul de protectie poate fi folosit și pentru tăiere.
242 | Română
Prinde strâns, cu ambele mâini, scula electrică în timpul lucrului și asigură-te că ai o poziție stabilă. Scula electrică este condusă mai sigur cu ambele mâini.
În cazul accesoriiilor cu filet interior precum periile și carotele diamantate, trebuie respectată lungimea maximă a filetului arborelui de polizat. Capătul axului nu trebuie să atingă baza accesoriiului.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.
Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materiale sau poate duce la electrocutare.
Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului.
Atunci când alimentarea cu energie electrică este întreruptă, de exemplu în cazul unei pene de curent, deblocați întrerupătorul pornit/oprit și aduceți-l în poziția oprit sau scoateți ștecherul afară din priza de curent. Astfel veți împiedica o repornire necontrolată.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Depozitează accesoriiile în interiorul clădirilor, într-o încăpere uscată, cu temperatură constantă și ferită de îngheț.
Înainte de transport, scoate accesoriiul din scula electrică. Astfel eviți producerea de deteriorări.
- Discurile de tăiere și de șlefuire au un termen de valabilitate, după expirarea căruia discurile nu mai pot fi utilizate.
Descrierea produsului și a performantelor sale
Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.
Tineți seama de ilustrațiile din partea anterioară a instructiunilor de folosire.
Utilizare conform destinației
Scula electrică este destinată tăierii și perierii metalului, pietrei, materialului plastic și degroșării metalului, precum și găuririi în piatră cu carote diamantate, fără utilizarea de apă. Pentru aceasta trebuie să te asiguri că utilizezi capacul de protectie corect (vezi „Functionare“, Pagina 246).
La tăierea pietrei trebuie asigurată aspirarea corespunzătoare a prafului rezultat.
Cu accesoriiile de șlefuire admise, scula electrică poate fi folosită pentru șlefuire cu hârtie abrazivă.
Scula electrică nu trebuie utilizată pentru șlefuirea cu discuri-oală diamantate a pietrei și pentru prelucrarea materialelor compozite.
Componentele illustrate
Numerotarea componentelor ilustrate se referă la schița sculei electrice de la pagina grafică.
(1) Tastă de blocare a axului
(2) Indicator de stare (LED)
(3) Buton de pornire/oprire
(4) Filtru antipraf
(5) Mâner auxiliar standard (suprafață izolată de prindere)
(6) Mâner auxiliar cu amortizor de vibrații (suprafață izolată de prindere)
(7) Cheie pentru splinturi pentru piulița de strângere
(8) Capac de protectie la slefuire cu pârghie de tensionare ^a)
(9) Capac de protectie la șlefuire cu șurub de fixare ^a)
(10) Camă de codificare
(11) Pârghie de tensionare pentru capacul de protectie
(12) Šurub de fixare pentru capacul de protectie
(13) Šurub pentru reglarea capacului de protectie
(14) Disc de șlefuire ^a)
(15) Piuliță de strângere
(16) Piuliță de strângere rapidă SDS-clic ^a)
(17) Capac de protectie la tăiere cu pârghie de strângere ^a)
(18) Capac de protectie la tăiere cu șurub de fixare ^a)
(19) Capac pentru tăiere
(20) Disc de tăiere ^a)
(21) Disc de tăiere diamantat ^4
(22) Perie disc ( 22,22 mm) ^a)
(23) Perie disc (M14) ^a)
(24) Mâner (suprafață izolată de prindere)
(25) Arbore de polizat
(26) Apărătoare de mână ^a)
(27) Disc-suport din cauciuc ^a)
(28) Foaie abrazivă ^a)
(29) Piuliţă rotundă ^a)
(30) Perie oală ^a)
(31) Cheie fixă ^a)
(32) Perie conică ^a)
(33) Carotă diamantată ^a)
(34) Apărătoare de aspirare pentru tăiere cu sanie de ghidare ^a)
(35) Flanşă de strângere
(36) Inel O
a) Acest accesoriu nu este inclus în pachetul de livrare standard.
Date tehnice
| Polizor unghiular GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B | |||||
| Număr de identificare | 3 601 HG0 0.. 3 601 HG1 0.. 3 601 HG0 1.. 3 601 HG1 1.. 3 601 HG1 0.. | ||||
| Putere nominală W 2800 2800 2800 2800 2200 | |||||
| Turatie nominală în gol ^a) | rot/min | 8500 6500 8500 6500 6500 | |||
| Diametru maxim discuri de slefuire/Diametru maxim disc-suport din cauciuc | mm | 180 230 180 230 230 | |||
| Filet arbore de polizat M 14 M 14 | M 14 | M 14 M 14 | |||
| Lungime maximă filet arbore de polizat | mm | 25 | 25 | 25 | 25 |
| Deconectare în caz de recul | ● | ● | ● | ● | |
| Protectie la repornire | ● | ● | ● | ● | |
| Pornire lentă | ● | ● | ● | ● | |
| Frână de intrerupere | ● | ● | ● | ● | |
| Indicator de stare (LED) | ● | ● | ● | ● | |
| Comutator PROtection | - | - | ● | - | |
| Greutate ^B(C) | kg | 5,7-7,5 | 5,9-8,4 | 5,7-7,5 | 5,9-8,4 |
| Clasa de protectie | ☐/II | ☐/II | ☐/II | ☐/II | |
A) Turație nominală în gol conform EN IEC 62841-2-3 cu accesoriiile adecvate. Turația reală în gol nu trebuie să depășească turația nominală în gol și, de aceea, este mai mică.
B) în funcție de capacul de protecție utilizat ((17), (18), (8), (9), (19)), de mânerul auxiliar utilizat ((5), (6)) și de apărătoarea de aspirare utilizată (34)
C) Greutate fără cablu de racordare la rețea și fără fișă de rețea
Specificatiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite și al unor modele de execuție specifice anumitor țări, aceste specificații pot varia.
Valorile pot varia în funcție de produs și sunt supuse condițiilor de utilizare, precum și condițiilor de mediu. Pentru informații suplimentare, accesează www.bosch-professional.com/wac.
Informație privind zgomotul/vibrațiile
Valorile zgomotului emis au fost determinate conform EN IEC 62841-2-3.
Nivelul de zgomot al sculei electrice evaluat după curba de filtrare A este în parametri normali: nivel de presiune sonoră 97 dB(A); nivel de putere sonoră 105 dB(A). Incertitudinea K = 3 dB.
Poartă căști antifonice!
Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN IEC 62841-2-3:
Şlefuirea suprafetelor (degroşare): a_n = 5,0 m/s^2, K = 1,5 m/s^2,
Şlefuirea cu foaie abrazivă:
$$ a _ {n} = 2, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
Debitare cu disc abraziv:
$$ a _ {n} = 4, 4 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Şlefuirea tablei subțiri sau a altor materiale ușor vibrante cu suprafață mare ar putea determina o valoare a emisiei de zgomot cu până la 15 dB mai mare. Emisiile mari de zgomot pot fi reduse utilizând tampoane grele de amortizare a zgomotului. Emisiile mari de zgomot trebuie luate în considerare atât la evaluarea riscurilor legate de nivelul de zgomot, cât și la alegerea protectiei auditive adecvate.
Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instructiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.
Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.
Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.
Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.
244 | Română
Deconectarea în caz de recul
În cazul unui recul brusc al sculei electrice, de exemplu, în cazul unui blocaj în timpul tăierii, alimentarea cu energie electrică a motorului este întreruptă electronic.

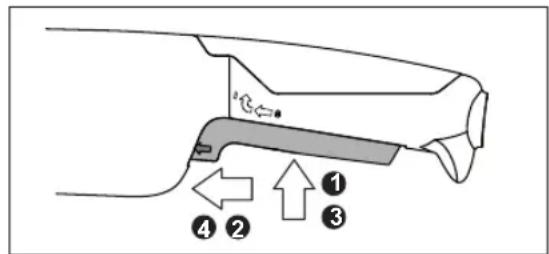

Pentru repunerea în funcțiune a sculei
electrice, adu comutatorul de pornire/oprire (3) în poziția de oprire și repornește scula electrică.
Pentru repunerea în funcțiune a sculei electrice, adu comutatorul de pornire/oprire (3) în poziția de oprire și repornește scula electrică.
Observație: Dacă, după producerea unei pene de curent, scula electrică repornește imediat în mod automat, înseamnă că protecția la repornire este defectă. Scula electrică trebuie trimisă imediat la centrul de asistență tehnică; consultă adresele de la paragraful „Centrele de asistență tehnică și consultanță privind utilizarea”.
Pornire lentă
Dispozitivul electronic de pornire lentă limitează cuplul motor în timpul conectării și permite pornirea fără smucituri a sculei electrice.
Observatie: Dacă imediat după pornire scula electrică funcționează la turație maximă, înseamnă că funcția de pornire lentă s-a defectat. Scula electrică trebuie trimisă imediat la centrul de asistență tehnică; pentru adresă, consultă secțiunea „Centrele de asistență tehnică și consultanță privind utilizarea”.
Frâna de întrerupere
Scula electrică este dotată cu sistemul electronic Bosch Brake System. În momentul deconectării, dispozitivul de șlefuire se oprește în doar câteva secunde. Aceasta asigură o reducere semnificativă a timpului de
functionare inertială comparativ cu polizoarele unghiulare fără frână de întrerupere, permitând utilizatorului să lase mai repede din mână scula electrică.
Indicatorul de stare (LED)
Următorul tabel descrie indicatoarele nivelului de încărcare (2) cu LED de la scula electrică.
Indicator de stare (LED) (2) Semnificatie/cauză Solutie
| Verde Stare OK – | ||
| Aprindere intermitentă în roșu | Scula electrică este supraîncălzită și se deconectează. | Lasă scula electrică să se răcească. Dacă indicatorul de stare (LED) se aprinde în verde, scula electrică este reconectată. |
| Aprindere în roșu | Deconectarea în caz de recul, protecția la repornire sau protecția la suprasarcină s-a declanșat, iar scula electrică se deconectează. | Deconectează și reconectează scula electrică. |
Montarea
Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
Notă: După ruperea discului de șlefuire în timpul funcționării sculei electrice sau în cazul deteriorării dispozitivelor de prindere de pe apărătoarea de protecție/scula electrică, aceasta din urmă trebuie trimisă neîntârziat la centrul de asistență tehnică post-vânzare, adresele vezi paragraful „Serviciu de asistență tehnică post-vânzări și consultanță clienti”.
Capac de protectie la slefuire cu pârghie de tensionare
Deschide pârghia de tensionare (11). Aşază capacul de protecție (8) cu camele de codificare (10) în canelura de codificare de pe gulerul axului până când gulerul capacului de protecție este fixat de flanșa sculei electrice, și rotește capacul de protecție (8) în poziția dorită. Închide pârghia de tensionare (11).
- Reglează apărătoarea de protecție (8) astfel încât aceasta să împiedice orientarea scânteilor în direcția operatorului.
Poți modifica forța de strângere a sistemului de blocare a capacului de protecție (8) desfiletând sau strângând șurubul de reglare (13). Ai grijă să fie bine fixat capacul de protecție (8) și verifică-l cu regularitate.
Observatie: Camele de codificare de la capacul de protectie (8) permit montarea unui singur capac de protectie la scula electrică.
Capac de protectie la slefuire cu surub de fixare
Puneți apărătoarea de protecție (9) pe gulerul axului. Adaptați poziția apărătoarei de protecție (9) la cerințele procesului de lucru și blocați apărătoarea de protecție (9) cu șurubul de fixare (12).
Reglați astfel apărătoarea de protecție (9), încât aceasta să împiedice zborul scânteilor în direcția operatorului.
Apărătoare de protectie pentru tăiere
▶ La tăierea pietrei trebuie asigurată aspirarea corespunzătoare a prafului rezultat.
Capacul de protectie la tăiere (18)/(17) se montează în același fel precum capacul de protectie la șlefuire cu șurub de fixare (9) sau capacul de protectie la șlefuire cu pârghie de strângere (8).
▶ Pentru tăiere, utilizează întotdeauna capacul de protecție la tăiere (18)/(17) sau capacul de protecție la șlefuire (9)/(8) împreună cu capacul pentru tăiere (19).
Capac pentru tăiere
Montează capacul pentru tăiere (19) pe capacul de protecție la șlefuire (8)/(9) (consultă imaginea D/G): Rotește pârghia spre înapoi (1). Așază capacul (19) pe capacul de protecție la șlefuire (8)/(9) (2). Apasă din nou ferm pârghia pe capacul de protecție (8)/(9) (3).
Pentru demontare (consultă imaginea E/H), rotește pârghia spre înapoi (1). Desprinde capacul (19) de pe capacul de protectie (8)/(9) (2).
Apărătoare de aspirare pentru tăiere cu sanie de ghidare
Aşază apărătoarea de aspirare pentru tăiere cu sania de ghidare (34) pe gulerul axului. Reglează poziția apărătorii de aspirare (34) în funcție de cerințele procesului de lucru și fixează apărătoarea de aspirare cu ajutorul șurubului de fixare.
La apărătoarea de aspirare cu sanie de ghidare (34) se poate racorda un aspirator Bosch adecvat. Pentru aceasta, introdu furtunul de aspirare cu adaptorul de aspirare în ștuțul de racord prevăzut pe apărătoarea de aspirare.
Observație: Frecarea din timpul aspirării provocată de praful din furtunul de aspirare și din interiorul accesorilor provoacă o încărcare electrostatică, pe care utilizatorul o poate experimenta ca o descărcare statică (în funcție de factorii de mediu și de starea sa fiziologică). Bosch recomandă în general utilizarea unui furtun de aspirare antistatic (accesoriu) pentru aspirarea pulberilor fine și a materialelor uscate.
Apărătoare de mână
▶ Pentru lucrul cu discul-suport din cauciuc (27) sau cu peria oală/peria conică/carota diamantată, folosește întotdeauna apărătoarea de mână (26).
Fixează apărătoarea de mână (26) cu mânerul auxiliar (5)/(6).
Mânerul auxiliar standard/Mânerul auxiliar cu amortizor de vibrații
Înşurubează mânerul auxiliar (5)/(6) pe partea dreaptă sau stângă a capului angrenajului, în funcție de modul de lucru.
Utilizează scula electrică numai împreună cu mânerul auxiliar (5)/(6).
Nu mai utiliza scula electrică dacă mânerul auxiliar (5)/(6) este deteriorat. Nu modifica în niciun fel mânerul auxiliar (5)/(6).
Vibration Control
Mânerul auxiliar cu amortizor de vibrații (6) permite lucrul fără vibrații,
utilizarea fiind astfel mai confortabilă și mai sigură.
Montarea dispozitivelor de şlefuire
Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului.
Observație: Asigură-te că flanșa de strângere din pachetul de livrare (35) este montată corect, conform imaginii C.
Ai grijă ca inelul O montat (36) să nu fie deteriorat și să fie montat corect, conform imaginii C. Dacă inelul O (36) este deteriorat, înlocuiește-l.
Observație: Se recomandă utilizarea piuliței de strângere rapidă (16). În cazul utilizării piuliței de strângere (15) este necesar un efort crescut pentru desfiletarea acesteia.
Curăță arborele de polizat (25) și toate piesele care trebuie montate.
Pentru fixarea și desprinderea dispozitivelor de șlefuire, apasă tasta de blocare a arborelui (1) pentru a fixa arborele de polizat.
- Acționați tasta de blocare a arborelui numai atunci când arborele de polizat se află în repaus. Altfel scula electrică se poate deteriora.
Disc de șlefuire/tăiere
Tine cont de dimensiunile dispozitivelor de şlefuire.
Diametrul orificiului de prindere trebuie să se potrivească cu cel al flanșei de prindere. Nu utiliza adaptoare sau reductoare.
În cazul utilizării de discuri de tăiere diamantate, ai grijă ca săgeata indicatoare a direcției de rotație de pe discul de tăiere diamantat să coincidă cu săgeata indicatoare a direcției de rotație de pe scula electrică (verifică săgeata indicatoare a direcției de rotație de pe capul angrenajului). Ordinea operațiilor de montare este prezentată pe pagina grafică.
Pentru fixarea discului de șlefuire/tăiere, înșurubează piulița de strângere (15) și strânge-o cu cheia pentru șplinturi.
▶ După montarea dispozitivului de șlefuire verificați, după pornirea sculei electrice, dacă dispozitivul de șlefuire este montat corect și dacă se poate roti liber. Asigurați-vă că dispozitivul de șlefuire nu se freacă de apărătoarea de protecție sau de alte piese.
Piuliță de strângere rapidă SDS-clic
Pentru înlocuirea ușoară a dispozitivelor de șlefuire fără a folosi alte scule, în locul piuliței de strângere (15) puteți folosi piulița cu strângere rapidă (16).
▶ Piulița cu strângere rapidă (16) poate fi utilizată numai pentru discuri de șlefuire sau de tăiere.
Folosiți numai o piuliță cu strângere rapidă în perfectă stare, nedeteriorată (16).
La înșurubare aveți grijă ca partea inscriptionată a piuliței cu strângere rapidă (16) să nu fie îndreptată spre
discul de șlefuire; săgeata trebuie să fie îndreptată spre marcajul indexului (37).
Dacă piulița cu strângere rapidă este nedeteriorată și a fost fixată corespunzător, o puteți slăbi manual, prin rotirea manuală în sens antiorar a inelului zimțat. Nu slăbiți niciodată cu cleștele o piuliță cu strângere rapidă blocată, ci folosiți cheia pentru șplinturi în acest scop.
Aşezati cheia pentru splinturi conform reprezentării din imagine.
Dispositive de şlefuire admise
Puteți întrebuința dispozitivele de șlefuire enumerate în instrucțiunile de folosire.
Turația admisă [rot/min] respectiv viteza periferică [m/s] a dispozitivelor de șlefuire utilizate trebuie să fie cel puțin egală cu valorile specificate în tabelul următor.
Tineți seama de turația respectiv viteza periferică admisă, inscriptionată pe eticheta dispozitivului de șlefuire.
| max. [mm] [mm] [°] | |||||||
| Dbsda [rot/ | min] | [m/s] | |||||
| 180 | 8 | - | 22,2 | - | 8500 | 80 | |
| 230 | 8 | - | 22,2 | - | 6500 | 80 | |
| 180 | 4,2 | - | 22,2 | - | 8500 | 80 | |
| 230 | 4,2 | - | 22,2 | - | 6500 | 80 | |
| 180 | - | - | - | - | 8500 | 80 | |
| 230 | - | - | - | - | 6500 | 80 | |
| 100 | 27 | - | M 14 | - | 8500 | 80 | |
| 125 | 30 | - | M 14 | - | 6500 | 80 | |
| 180 | 26 | - | M 14 | - | 8500 | 80 | |
| 180 | 20 | - | 22,2 | - | 8500 | 80 | |
| max. [mm] [mm] [°] | |||||||
| Dbsda[rot/ | min] | [m/s] | |||||
| 180 | 8 | - | 22,2 | - | 8500 | 80 | |
| 230 | 8 | - | 22,2 | - | 6500 | 80 | |
| 180 | 4,2 | - | 22,2 | - | 8500 | 80 | |
| 230 | 4,2 | - | 22,2 | - | 6500 | 80 | |
| 180 | - | - | - | - | 8500 | 80 | |
| 230 | - | - | - | - | 6500 | 80 | |
| 100 | 27 | - | M 14 | - | 8500 | 80 | |
| 125 | 30 | - | M 14 | - | 6500 | 80 | |
| 180 | 26 | - | M 14 | - | 8500 | 80 | |
| 180 | 20 | - | 22,2 | - | 8500 | 80 | |
| 125--M 14-8500 80 |
| 83--M 14-8500 80 |
| max. [mm] [mm] [°] | |||||||
| D b s d a [rot/ | min] | [m/s] | |||||
| 180 | 3,0 | 7 | 22,2 | >0 | 8500 | 80 | |
| 230 | 3,0 | 7 | 22,2 | >0 | 6500 | 80 | |
Aspirarea prafului/aşchiilor
Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.
- Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
- Asigurati buna ventilație a locului de muncă.
- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.
Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.
Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.
Demontarea/montarea filtrului antipraf
Dacă filtrul antipraf (4) este uzat, demontează-l cu tot cu şuruburi, conform imaginii A. Montează un filtru antipraf nou conform imaginii B.
Pentru a evita deteriorarea sistemului electronic, la montarea filtrului antipraf (4) utilizează numai şuruburile originale.
Functionare
Nu suprasolicitați scula electrică într-atât încât aceasta să se oprească din funcționare.
Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
- Atenție la trasarea de canale în pereți portanți, vezi paragraful „Indicații privind statica“.
▶ Fixați piesa de lucru dacă stabilitatea acesteia nu este asigurată prin propria sa greutate.
▶ După o solicitare puternică, lăsați scula electrică să meargă în gol timp de câteva minute pentru ca accesoriiul să se răcească.
Nu folosiți scula electrică împreună cu un suport pentru mașini de retezat cu disc abraziv.
Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului.
Notă: în caz de neutilizare, scoateți ștecherul din priza de curent. Și dacă este oprită, scula electrică are un mic consum de curent în cazul în care ștecherul este în priză și există tensiune în rețeaua electrică.
Instrucțiuni de lucru
Degroşare
▶ La degroșarea cu materiale abrazive lipite, utilizează întotdeauna capacul de protecție la șlefuire (8)/(9).
▶ Nu întrebuințați niciodată discuri de tăiere pentru degroșare.
În timpul degroșării, capacul de protecție la tăiere (17)/(18) sau capacul de protecție la șlefuire (8)/(9) cu capacul pentru tăiere montat (19) se poate lovi de piesa de prelucrat și poate provoca pierderea controlului.
Cu un unghi de atac de 30° până la 40° veți obține cele mai bune rezultate la degroșare. Deplasați înainte și înapoi scula electrică, apăsând-o moderat. Astfel piesa de lucru nu se va înfierbânta prea tare, nu se va păta și nu vor se vor forma crestături pe aceasta.
Când utilizezi discuri lipite care sunt autorizate atât pentru tăiere, cât și pentru șlefuire, trebuie utilizat capacul de protecție la tăiere (17)/(18) sau capacul de protecție la șlefuire (8)/(9) cu capacul pentru tăiere montat (19).
Şlefuirea suprafețelor cu discul de şlefuire în evantai
În timpul şlefuirii cu discul de şlefuire în evantai, utilizează întotdeauna capacul de protectie la şlefuire (8)/(9).
Cu discul de șlefuire în evantai (accesoriu) puteți prelucra, de asemenea, suprafețe și profiluri curbate. Discurile de șlefuire în evantai au o durată de viață utilă considerabil mai lungă, un nivel mai de zgomot mai scăzut și temperaturi de șlefuire mai reduse decât discurile de șlefuire clasice.
Şlefuirea suprafetelor cu discul de şlefuire
▶ Pentru lucrul cu discul-suport din cauciuc (27) montați întotdeauna apărătoarea de mână (26).
Şlefuirea cu discul de şlefuire poate fi efectuată fără capacul de protectie.
Ordinea operațiilor de montaj este redată la pagina grafică. Înșurubează piulița rotundă (29) și strânge-o cu ajutorul cheii pentru splinturi.
Perie oală/Perie disc/Perie conică
In timpul perierii cu perii disc, utilizează întotdeauna capacul de protecție la șlefuire (8)/(9). Perierea cu perii oală/perii conice poate fi efectuată fără capacul de protecție.
▶ Pentru lucrul cu peria oală sau peria conică, montează întotdeauna apărătoarea de mână (26).
▶ Firele periilor disc se pot prinde de capacul de protecție și se pot rupe dacă sunt depășite dimensiunile maxime admise ale periilor disc.
Ordinea operațiilor de montaj este redată la pagina grafică.
Peria oală/Peria conică/Peria disc cu filet M14 trebuie să poată fi însurubată pe arborele de polizat până când se sprijină stabil pe flança arborelui de polizat de la capătul filetului arborelui de polizat. Strânge ferm cu o cheie fixă peria oală/peria conică/peria disc.
Pentru fixarea periei disc cu diametrul de 22,22 mm, atașează flanșa de strângere (35) la arborele de polizat (25), înșurubează piulița rotundă (29) și strânge-o cu cheia pentru șplinturi.
Tăierea de separare a metalului
Când tai metal cu discuri de tăiere lipite sau cu discuri de tăiere diamantate, utilizează întotdeauna capacul de protecție la tăiere (17)/(18) sau capacul de protecție la șlefuire (8)/(9) cu capacul pentru tăiere montat (19).
▶ Atunci când utilizezi capacul de protecție la șlefuire (8)/(9) pentru lucrări de tăiere cu discuri de tăiere lipite, există un risc crescut de expunere la scântei și particule, precum și la fragmente de discuri în cazul ruperii discurilor.
La tăiere, lucrați cu avans moderat, adaptat la materialul de prelucrat. Nu apăsați discul de tăiere, nu-l înclinați și nu-l faceți să oscileze.
Nu frânați prin contrapresare laterală discurile de tăiere care se mai mișcă încă din inerție.
Scula electrică trebuie condusă întotdeauna în contrasens. În caz contrar, există pericolul ca aceasta să fie împinsă afara din tăietură în mod necontrolat. La tăierea profilelor și tevilor pătrate cel mai bine începeți tăierea din locul cu secțiunea cea mai mică.
Tăierea pietrei
Când tai piatră cu discuri de tăiere lipite sau cu discuri de tăiere diamantate pentru piatră/beton, utilizează întotdeauna apărătoarea de aspirare pentru tăiere cu sanie de ghidare (34) sau capacul de protecție la tăiere (17)/(18) sau capacul de protecție la șlefuire (8)/(9) cu capacul pentru tăiere montat (19).
La tăierea pietrei trebuie asigurată aspirarea corespunzătoare a prafului rezultat.
▶ Purtați mască de protecție împotriva prafului.
▶ Scula electrică poate fi folosită numai pentru tăiere/șlefuire uscată.
▶ Atunci când utilizezi capacul de protecție la tăiere (17)/(18), capacul de protecție la șlefuire (8)/(9) sau capacul de protecție la șlefuire (8)/(9) cu capacul pentru tăiere montat (19) pentru aplicații de tăiere și de șlefuire în beton sau zidărie, există o expunere crescută la praf, precum și un risc crescut
248 | Română
de a pierde controlul asupra sculei electrice, ceea ce poate provoca un recul.
La tăierea pietrei este recomandat să folosești un disc de tăiere diamantat.
În cazul utilizării apărătoarei de aspirare pentru tăiere de separare, cu sanie de ghidare (34), aspiratorul trebuie să fie autorizat pentru aspirarea pulberilor de piatră. Bosch oferă aspiratoare adecvate.
Porniți scula electrică și așezați-o cu partea frontală a saniei de ghidare, pe piesa de prelucrat. Împingeți scula electrică exercitând un avans moderat, adaptat la materialul de prelucrat.
La tăierea materialelor foarte dure, precum betonul cu un conținut ridicat de pietriș, discul de tăiere diamant se poate supraîncălzi și suferi deteriorări. O coroană de scântei care înconjoară discul de tăiere diamantat indică clar acest lucru. Întrerupe în acest caz procesul de tăiere și lasă pentru scurt timp discul de tăiere diamantat să se rotească în gol la turație maximă, pentru a se răci.
Scăderea perceptibilă a avansului de lucru și o coroană de scântei care înconjoară discul diamantat indică tocirea acestuia. Acesta poate fi reascuțit prin tăieri scurte în material abraziv, de exemplu, în cărămizi din var cu nisip.
Tăierea altor materiale
Când tai materiale precum plastic, materiale compozite etc. cu discuri de tăiere lipite sau cu discuri de tăiere Carbide Multi Wheel, utilizează întotdeauna capacul de protecție la tăiere (17)/(18) sau capacul de protecție la șlefuire (8)/(9) cu capacul pentru tăiere montat (19). Prin utilizarea apărătorii de aspirare cu sanie de ghidare (34) se asigură o mai bună aspirare a prafului.
Lucrul cu carote diamantate
Utilizează numai carote diamantate uscate.
▶ Pentru lucrul cu carote diamantate, montează întotdeauna apărătoarea de mână (26).
Nu așeza carotele diamantate paralel pe piesa de prelucrat. Coboară scula în poziție oblică în piesa de prelucrat și utilizează mișcări circulare. Astfel obții o răcire optimă și o durabilitate mai mare a carotelor diamantate.
Indicații privind statica
Fantele din pereții portanți sunt supuse reglementărilor specifice țării de utilizare. Aceste prescripții trebuie neapărat respectate. Înainte de începerea lucrului, consultați specialistul responsabil în statica clădirilor, arhitectul sau conducerea șantierului.
Punerea în funcțiune
▶ Atenție la tensiunea din rețeaua de alimentare electrică! Tensiunea din rețeaua de alimentare electrică trebuie să coincidă cu datele de pe plăcuța cu date tehnice a sculei electrice.
În cazul alimentării sculei electrice de la generatoare mobile de curent electric, care nu dispun de suficiente rezerve de putere respectiv nu sunt prevăzute cu un regulator de tensiune corespunzător, cu amplificarea curentului de pornire, se poate ajunge la performanțe deficitare sau la un comportament atipic la pornire.
Vă rugăm să luați în considerare potrivirea generatorului de curent folosit de dumneavoastră, în special în ceea ce privește tensiunea și frecvența rețelei.
▶ Tineți aparatul numai de suprafața izolată de prindere și de mânerul auxiliar. Accesoriiul ar putea intra în contact cu conductori electrici ascunși sau cu propriul cablu de alimentare electrică. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.
Conectarea/Deconectarea
Model cu comutator cu dispozitiv de blocare
Pentru punerea în funcțiune a sculei electrice, apasă mai întâi comutatorul de pornire/oprire (3) ①, iar apoi împinge-l spre înainte ②. Apoi apasă-l și mentine-l apăsat ③.
Pentru blocarea comutatorului de pornire/oprire apăsat (3), împinge mai departe spre înainte comutatorul de pornire/oprire (3) 4.
Pentru deconectarea sculei electrice, eliberează comutatorul de pornire/oprire (3), iar dacă acesta este blocat, apasă scurt comutatorul de pornire/oprire (3), iar apoi eliberează-l din nou.
Model cu comutator fără dispozitiv de blocare
Pentru punerea în funcțiune a sculei electrice, apasă mai întâi comutatorul de pornire/oprire (3) ①, iar apoi împinge-l spre înainte ②. Apoi apasă-l și mentine-l apăsat ③.
Pentru oprirea sculei electrice, eliberați comutatorul de pornire/oprire (3).
▶ Verificați înainte de utilizare dispozitivele de șlefuire. Dispozitivul de șlefuire trebuie să fie montat perfect și să se poată roti liber. Efectuați o probă funcțională fără sarcină, timp de cel puțin 1 minut. Nu folosiți dispozitive de șlefuire deteriorate, deformate sau care vibrează. Dispozitivele de șlefuire deteriorate se pot rupe și provoca răniri.
Întreținere și service
Întreținerea și curățarea
Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.
In condiții de lucru extrem de grele, folosiți întotdeauna, în măsura posibilităților, o instalație de aspirare. Suflați frecvent fantele de aerisire și conectați în serie un întrerupător de protecție împotriva tensiunilor periculoase (PRCD). În cazul prelucrării metalelor în interiorul sculei electrice se poate depune praf bun conducător electric. Izolația de protecție a sculei electrice poate fi afectată.
Depozitați și întrețineți cu atenție accesoriiile.
Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranței în timpul utilizării, această operație se va executa de către Bosch sau de către un centru de service autorizat pentru scule electrice Bosch.
Serviciu de asistență tehnică post-vânzări și consultanță clienti
Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:
www.bosch-pt.com
Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.
În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Mai multe adrese ale unităților de service sunt disponibile la:
Sculele electrice, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.
Nu aruncați sculele electrice în gunoiul menajer!
Numai pentru țările UE:
Sculele electrice scoase din uz trebuie eliminate separat. În acest scop, utilizează sistemele de colectare prevăzute special.
În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.
