| Tips | Profesionālā leņķa slīpmašīna |
| Zīmols | Bosch |
| Modelis | GWS 30-180 B Professional |
| Nominālā patērētā jauda | 2800 W |
| Tukšgaitas apgriezieni | 8500 apgr/min (180 mm diskam) |
| Maksimālais diska diametrs | 180 mm |
| Vārpstas vītne | M14 |
| Svars | 5,7 līdz 7,5 kg (atkarībā no piederumiem) |
| Aizsardzības klase | II (dubultā izolācija) |
| Drošības funkcijas | Apturēšana atsitiena gadījumā (KickBack Control), aizsardzība pret atkārtotu iedarbināšanu, pakāpeniska iedarbināšana, momentānā bremze, statusa LED |
| Iekļautie piederumi | Standarta papildu rokturis, pretvibrācijas papildu rokturis, īpašs slīpēšanas aizsargpārsegs ar savilkšanas sviru, tapu atslēga |
| Pielietojums | Slīpēšana, griešana, pulēšana, metālu, akmens un plastmasas tīrīšana ar birstēm |
| Skaņas līmenis | 97 dB(A) (akustiskais spiediens), 105 dB(A) (akustiskā jauda) |
| Vibrācijas (slīpējot) | 5,0 m/s² (nenoteiktība K=1,5 m/s²) |
| Apkope | Tīrīt ventilācijas spraugas, vajadzības gadījumā nomainīt putekļu filtru, remontu uzticēt profesionālim |
| Remontējamība | Rezerves daļas pieejamas caur Bosch pēcpārdošanas servisu |
Bieži uzdotie jautājumi - GWS 30180 B Professional BOSCH
Lietotāju jautājumi par GWS 30180 B Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Kafijas dzirnaviņas PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GWS 30180 B Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GWS 30180 B Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GWS 30180 B Professional BOSCH
Vispārēji drošības noteikumi elektroinstrumentiem
BRÍDINÁ-JUMS
Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar
specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtigās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

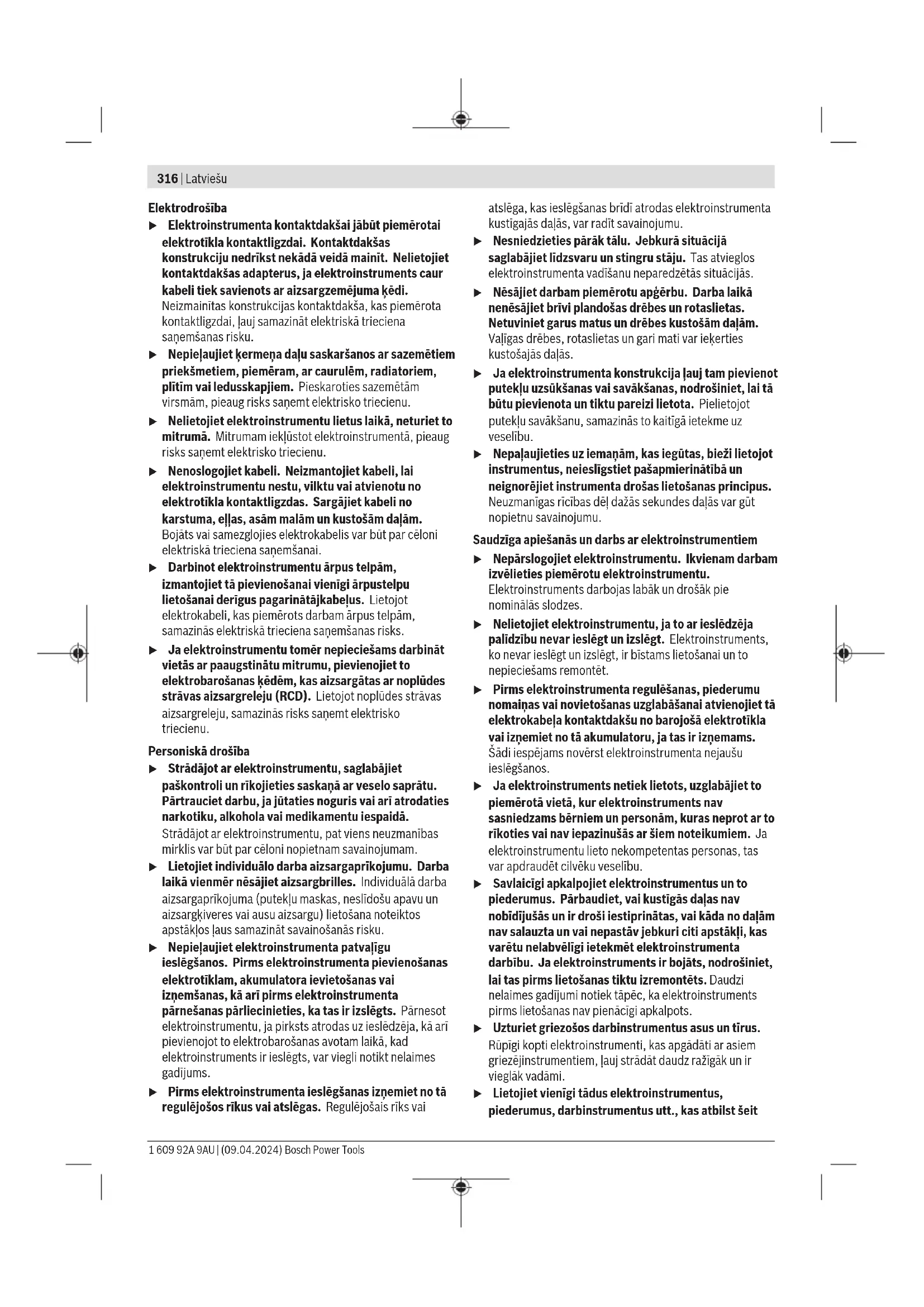

316 | Latviešu
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena sanemšanas risku.
▶ Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplüdes strāvas aizsargreleju (RCD). Lietojot noplüdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā.
Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.
▶ Nepielaujiet elektroinstrumenta patvaligu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
▶ Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai
atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustigajās dalās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.
Saudzīga apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.
Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinusās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdijušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
▶ Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit
sniegtajiem norādījumiem, ṣemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu.
Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomainai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi leŋka slipmašinām
Kopējie drošības noteikumi, kas parasti attiecināmi uz rupjās slipēšanas, slipēšanas vai griešanas darbiem:
Šis elektroinstruments ir slipmašina rupjajai un smalkajai slipēšanai, kas lietojama arī apstrādei ar stieplu suku un nogriešanai. Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Ja neievēro visus tālāk sniegtos norādījumus, var izraisīt elektrotriecienu, ugunsgrēku un/vai nopietnus savainojumus.
Ar šo elektroinstrumentu nav paredzëts veikt tâdas darbības, kā pulēšanu. Darbības, kuras nav paredzëts veikt ar elektroinstrumentu, var būt bīstamas un izraisit savainojumus.
▶ Nepārveidojiet šo elektroinstrumentu, lai tas darbotos tā, kā to nav veidojis vai ipaši norādījis instrumentu ražotājs. Šāda pārveide var izraisīt kontroles zudumu un radīt nopietnus savainojumus.
▶ Nelietojiet piederumus, kas nav īpaši projektēti izmantošanai kopā ar šo instrumentu un ko šim nolūkam nav ieteicis instrumenta ražotājs. Iespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu.
▶ lestiprināmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.
Piederuma ârêjam diametram un biezumam jäatbilst elektroinstrumenta konstrukcijai un izmëriem.
Nepareiza izmēra piederumi pilnībā nenovietojas zem aizsarga un darba laikā apgrūtina elektroinstrumenta vadību.
Piederumu montāžas izmēriem jāatbilst elektroinstrumenta stiprinošo elementu izmēriem.
Piederumi, kas precizi neatbilst elektroinstrumenta stiprinošo elementu konstrukcijai, nevienmērīgi griežas, ħoti stipri vibrē un var būt par cēloni kontroles zaudēšanai pār instrumentu.
▶ Nelietojiet bojātus piederumus. Ik reizi pirms piederumu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vai abrazīvie diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un nolietošanās vai stipra izdiluma pazīmes un vai stieplu suku veidojošās stieples nav valīgas vai atlūzušas. Ja elektroinstruments vai tā piederums ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai arī iestipriniet instrumentā nebojātu piederumu. Pēc piederuma apskates un iestiprināšanas laujiet elektroinstrumentam darboties ar maksimālo griešanās ātrumu vienu minūti ilgi, stāvot vietā, ko nešķērso rotējošā piederuma rotācijas plakne, un nodrošinot, lai arī tuvumā esošās personas atrastos šādā vietā. Bojātie piederumi šādas pārbaudes laikā parasti salūzt.
Nēsājiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura, lietojiet sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no prom lidojošajām sikajām abrazīva vai apstrādājamā materiāla daļiņām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus, aizsargcimdus un īpašu priekšautu. Acu aizsarglīdzekļiem jāspēj pasargāt no lidojošajiem svešķermeņiem, kas dažkārt rodas dažādu darbu gaitā. Putekļu aizsargmaskai vai respiratoram jāspēj pasargāt filtrēt daļiņas, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.
Sekojiet, lai citas tuvumā esošās personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša piederuma dalas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas.
Veicot darbības, kuru laikā griešanas piederums var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsmām. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Netuviniet rotējošu piederumu elektrokabelim. Zūdot kontrolei pār elektroinstrumentu, piederums var pārgriezt elektrokabeli vai iekerties tajā, kā rezultātā kāda no lietotāja kermana dalām var saskarties ar rotējošo piederumu.
▶ Nenovietojiet elektroinstrumentu, pirms tajā iestiprinātais piederums nav pilnīgi apstājies. Rotējošais piederums var skart balsta virsmu un iekerties tajā, kā rezultātā elektroinstruments var klūt nevadāms.
Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs var nejauši saskarties ar rotējošo piederumu un iekerties tajā, izraisot piederuma saskaršanos ar kādu no lietotāja kermana dalām.
318 | Latviešu
▶ Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora ventilators ivelek putekļus instrumenta korpusā, kur tie uzkrājas, bet liela metāla putekļu daudzuma uzkrāšanās var klūt par cēloni elektrotraumai.
Nedarbiniet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošas dzirksteles var aizdedzināt šādus materiālus.
▶ Nelietojiet piederumus, kam nepieciešams pievadit dzesējošo škidrumu. Údens vai citu škidro dzesēšanas līdzekļu izmantošana var izraisīt elektrisko triecienu vai pat lietotāja bojāeju.
Atsitiens un ar to saistitie brīdinājumi:
Atsitiens ir specifiska instrumenta reakcija, pēkšni iekeroties vai iestrēgstot rotējošam slīpēšanas diskam, slīpēšanas pamatnei, stieplu sukai vai citam piederumam. Rotējoša abrazīvā diska iekeršanās vai iestrēgšana izraisa tā pēkšņu apstāšanos, kā rezultātā elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēguma vietā.
Piemēram, ja abrazīvais disks iekeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā abrazīvais disks pārvietojas lietotāja virzienā vai arī prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt, šādos apstāklos abrazīvais disks var salūzt.
Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai, un no tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.
▶ Stingri turiet elektroinstrumentu ar abām rokām un ienemiet tādu kermana un roku stāvokli, kas vislabāk lautu pretoties atsitiena spēkam. Vienmēr lietojiet papildrokturi, ja tāds ir paredzēts, jo tas elektroinstrumenta palaišanas brīdī laus optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot atbilstošus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitiena izraisitajiem spēkiem.
Netuviniet rokas rotējošam piederumam. Atsitiena gadījumā piederums var skart lietotāja roku.
Izvairieties atrasties vietā, kurp atsitiena gadījumā varētu pārvietoties elektroinstruments. Atsitiena brīdī elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēgšanas vietā.
▶ levērojiet īpašu piesardzību, apstrādājot stūrus, asas malas u.c.. Nepieļaujiet piederuma atlēkšanu no apstrādājamā priekšmeta vai iekeršanos tajā.
Saskaroties ar stūriem vai asām malām, rotējošais piederums bieži iekertas apstrādājamā priekšmetā, kas var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu vai atsitienam.
▶ Neiestipriniet elektroinstrumentā zāga kēdes koka grebšanas asmeni, segmentveida dimanta disku ar periferiālo spraugu, kas ir platāka par 10 mm, kā ari zāga asmeni ar zobiem. Šādu asmeņu izmantošana bieži
izraisa atsitienu vai rada priekšnoteikumus kontroles zaudēšanai pār instrumentu.
İpašie drošības noteikumi, veicot rupjo slīpēšanu un nogriešanu:
Lietojiet vienīgi Jūsu elektroinstrumentam paredzēta tipa slīpēšanas diskus un šiem diskiem paredzētu aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt elektroinstrumentam nepiemērotus slīpēšanas diskus, līdz ar to neļaujot panākt vēlamo darba drošību.
▶ Centrā ieliektu disku slipējošajai virsmai jābūt nostiprinātai zemāk par aizsargpārsega lūpas plakni. Ja disks ir nepareizi nostiprināts un izvirzās virs aizsargpārsega lūpas plaknes, nevar tikt nodrošināta pietiekoša lietotāja aizsardzība.
Aizsargpārsegam jābūt droši nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka diska nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju no atlūzām un nejaušas saskaršanās ar slīpēšanas disku, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apģērbu.
▶ Diskus drīkst izmantot vienīgi ieteiktajiem lietošanas veidiem. Piemēram, neizmantojiet slīpēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griezeļšķautni, tāpēc stiprs spiediens sānu virzienā var salauzt šos piederumus.
Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu balsta paplāksni ar piemērotu formu un izmēriem. Piemērota tipa balsta paplāksne darba laikā droši balsta griešanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamās balsta paplāksnes var atšķirties no balsta paplāksnēm, kas izmantojamas kopā ar slīpēšanas diskiem.
▶ Neizmantojiet nolietotus slīpēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lieliem elektroinstrumentiem paredzētie slīpēšanas diski nav piemēroti lielākam ātrumam vai mazākiem elektroinstrumentiem, tāpēc tie darba laikā var salūzt.
Lietojot divu funkciju diskus vienmër izmantojiet darbam atbilstošo aizsargu. Ja netiek lietots pareizais aizsargs, tas var nenodrošinät vėlamo aizsardzības līmeni un izraisīt nopietnas traumas.
Papildu drošibas noteikumi, veicot nogriešanas darbus:
▶ Neizdariet pärāk stipru spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Nemēginiet veidot pärāk dzilus griezumus. Pārslogojot griešanas disku, tas biežāk iestrēgst griezumā, līdz ar to pieaugot atsitiena vai diska salūšanas iespējai.
Izvairieties atrasties rotējošā griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotējošu griešanas disku tiks mests tieši lietotāja virzienā.
▶ Pärtraucot darbu jebkāda iemesla dēl vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un
turiet to nekustīgi, līdz disks pilnīgi apstājas. Nemēginiet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda rīcība var klūt par cēloni atsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni.
▶ Neatsāciet griešanu, ja griešanas disks atrodas griezumā. Nogaidiet, līdz griešanas disks sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi ievadiet disku griezumā. Ja elektroinstruments tiek ieslēgts laikā, kad tajā iestiprinātais griešanas disks atrodas griezumā, tas var iestrēgt griezuma vietā vai izlekt no tās, kā arī var notikt atsitiens.
Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti nereti tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem apstrādājamā priekšmeta abās griešanas diska pusēs – gan griezuma tuvumā, gan arī priekšmeta malā.
▶ leverojiet ipašu piesardzību, veidojot padzilinājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. legremdējamais griešanas disks var skart gāzes vadu, ūdensvadu, elektropārvades liniju vai citu objektu, izraisot atsitienu.
▶ Nemėginiet veikt izliektu griezumu. Pārslogojot disku, slodze palielinās un izraisa diska sagriešanos vai iestrėgšanu griezumā, palielinot atsitiena vai diska salūšanas iespēju.
İpašie drošības noteikumi, veicot slīpēšanu:
Izmantojiet pareiza izmēra slippapīra disku. Izvēlieties darbam slippapīra loksnes ar izmēriem, ko norādījis ražotājs. Ja slippapīra loksne sniedzas pāri slīpēšanas pamatnes malām, tas var izraisit grieztas brūces, izsaukt slippapīra loksnes iestrēgšanu vai plišanu, kā arī izraisit atsitienu.
İpašie drošības noteikumi, veicot apstrādi ar stiepļu suku:
▶ Atcerieties, ka stieples var izkrist no sukas un lidot prom arī parastās apstrādes laikā. Nepārslogojiet stieples, pārāk stipri noslogojot suku Atlūzušās stieples var viegli izklūt cauri apģerbam un iespiesties ādā.
Ja, veicot apstrādi ar stieplu suku, tiek ieteikts izmantot aizsargu, nepieļaujiet kausveida vai diskveida stieplu sukas saskaršanos ar aizsargu. Kausveida un diskveida stieplu sukas darba slodzes un centrbēdzes spēka iespaidā var izplesties, palielinoties to diametram.
Papildu drošības noteikumi
Nēsājiet aizsargbrilles.
Aizsargapvalku nedrikst izmantot griešanai.
Izmantojot piemērotu stiprinājumu,
aizsargapvalku var izmantot ari griešanai.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli. Elektroinstrumentu ir drošak vadit ar abām rokām.
levietojamiem instrumentiem ar iekšėjo vītni, piemēram, birstēm un dimanta urbjiem, pievērsiet uzmanibu slipēšanas vārpstas maksimālajam vītnes garumam. Vārpstas gals nedrīkst pieskarties ievietojamā darbinstrumenta apakšdalai.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā ari strādājošā persona var saņemt elektrisko triecienu.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
Elektrobarošanas pärtraukuma gadijumä, piemëram, tad, ja tiek pärtraukta sprieguma padeve elektrotiklä vai atvienota elektrotikla kontaktdakša, atblokëjiet elektroinstrumenta ieslëdzëju un pärvietojiet to stävokli "Izslëgts". Tä tiek novërsta elektroinstrumenta nekontrolëta, patvaliga ieslëgšanäs.
Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Uzglabājiet ievietojamos darbinstrumentus ēku iekšienė sausā, neaizsalstošā telpā ar vienmērigu temperatūru.
Pirms elektroiekārtas transporēšanas noņemiet ievietojamos darbinstrumentus. Tādā veidā Jūs novērsīsiet bojājumus.
Uz limētiem griešanas un slīpēšanas diskiem ir norādīts derīguma terminš, pēc kura šos diskus vairs nedrīkst izmantot.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Pielietojums
Elektroinstruments ir paredzëts metâla, akmens un plastmasas griešanai un apstrădei ar stieplu suku, un metâla rupjajai slipëšanai, kâ arî akmens materiâlu urbšanai ar dimanta kroŋurbjiem, nelietojot üdeni. To veicot ir jäievēro pareiza aizsargpărsega lietošana (skatit „Lietošana“, Lappuse 324).
320 | Latviešu
Veicot akmens griešanu, jānodrošina pietiekoša puteklu uzsūkšana.
Elektroinstrumentu kopā ar lietošanai atļautiem slīpēšanas darbinstrumentiem var izmantot ari slīpēšanai ar slippapīru.
Elektroinstrumentu nedrikst lietot akmeņu slīpēšanai ar dimanta kausveida slīpripu un kompozītmateriālu apstrādei.
Attēlotās sastāvdaļas
Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.
(1) Darbvārpstas fiksēšanas poga
(2) Stāvokla indikators (LED)
(3) leslēdzējs/izslēdzējs
(4) Puteklu filtrs
(5) Standarta papildrokturis (ar izolētu noturvirsmu)
(6) Vibrācijas slāpējošs papildrokturis (ar izolētu noturvirsmu)
(7) Piespiedējuzgriežna divizciļņu uzgriežņu atslēga
(8) Slipešanas aizsargpärsegs ar fiksēšanas sviru ^a)
(9) Slīpēšanas aizsargpārsegs ar fiksējošo skrūvi ^a
(10) lerobežotājizcilnis
(11) Aizsargpārsega stiprināšanas svira
(12) Aizsargpārsega fiksējoša skrūve
(13) Aizsargpārsega regulēšanas skrūve
(14) Slīpēšanas disks ^a)
(15) Piespiedējuzgrieznis
(16) Rokas piespiedējuzgrieznis SDS-clic ^a)
(17) Griešanas aizsargpārsegs ar fiksēšanas sviru ^a)
(18) Griešanas aizsargpārsegs ar fiksējošo skrūvi ^a)
(19) Griešanas pârsegs
(20) Griešanas disks ^a)
(21) Dimanta griešanas disks ^a)
(22) Diskveida birste (∅ 22,22 mm) ^a)
(23) Diskveida birste (M14) ^a)
(24) Rokturis (ar izolētu noturvirsmu)
(25) Slīpēšanas darbvārpsta
(26) Roku aizsargs ^a)
(27) Gumijas slīpēšanas pamatne ^3)
(28) Sliploksne ^a)
(29) Apałais uzgrieznis ^a)
(30) Kausveida suka ^a)
(31) Valējā tipa uzgriežnu atslēga ^a)
(32) Konusveida birste ^a)
(33) Dimanta kronurbis ^a)
(34) Nosūkšanas pārsegs griešanai ar vadotni ^a
(35) Piespiedējpaplāksne
(36) Apałais blivgredzens
a) Šis piederums neietilpst standarta piegādes komplektā.
Tehniskie dati
Lenka slipmašina GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B
| Izstrādājuma numurs | 3 601 HG0 0.. 3 601 HG1 0.. 3 601 HG0 1.. 3 601 HG1 1.. 3 601 HG1 0.. | |||||
| Nominālā ieejas jauda W 2800 2800 2800 2200 | ||||||
| Nominālais apgriezienu skaits brīvgaitā ^A) | min ^1 | 8500 6500 8500 6500 6500 | ||||
| maks. slīpripas diametrsgumijas slīpēšanas pamatnes diametr | mm | 180 230 180 230 230 | ||||
| Slīpēšanas darbvārpstas vītne | M 14 M 14 M 14 | M 14 M 14 | ||||
| maks. slīpēšanas darbvārpstas vītnes garums | mm | 25 | 25 | 25 | 25 | 25 |
| Atsitiena izslēgsana | ● | ● | ● | ● | ● | |
| Aizsardzība pret atkārtotu ieslēgsanos | ● | ● | ● | ● | ● | |
| Pakāpeniska palaišana | ● | ● | ● | ● | ● | |
| Izskrējiena bremze | ● | ● | ● | ● | ● | |
| Stāvokļa indikators (LED) | ● | ● | ● | ● | ● | |
| PROtection-slēdzis | - | - | ● | ● | - | |
| Svars ^B)C) | kg | 5,7–7,5 | 5,9–8,4 | 5,7–7,5 | 5,9–8,4 | 5,9–8,4 |
Lenka slipmašina GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B
Aizsardzības klase
回/11/11/11/11
回
回
回
A) Nominālais brivgaitas griešanās ātrums atbilstīgi EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Reālais tukšgaitas apgriezienu skaits nedrīkst pārsniegt nominālo apgriezienu skaitu un tādēļ tas ir mazāks.
B) atkaribā no izmantotā aizsargpārsega ((17), (18), (8), (9), (19)), no izmantotā papildroktura ((5), (6)) un no izmantotā nosūkšanas pārsega (34)
C) Svars bez elektrotikla pieslēguma kabela un elektrotikla kontaktdakšas
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atškirties.
Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākljiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.
Informācija par troksni un vibrācijām
Trokšna emisijas vērtības ir noteiktas atbilstīgi EN IEC 62841-2-3.
Elektroinstrumenta trokšna limena A izsvarotās tipiskās vērtības: skaņas spiediena limenis 97 dB(A), skaņas jaudas limenis 105 dB(A). Mērijumu nenoteiktība K = 3 dB.
Lietojiet dzirdes aizsarglidzeklus!
Kopējā vibrācijas paātrinājuma vērtība a, (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi EN IEC 62841-2-3, kā ir norādīts tālāk.
veicot virsmu slīpēšanu (rupjo slīpēšanu):
a_n=5,0 m/s^2,K=1,5 m/s^2
veicot slīpēšanu ar slīploksni:
a_n=2,7 m/s^2,K=1,5 m/s^2
Griešana:
a_n=4,4 m/s^2,K=1,5 m/s^2.
Plāna skārda vai citu viegli vibrējošu materiālu ar lielu virsmu slīpēšana var novest pie paaugstinātas trokšņa emisijas vērtības lidz pat 15dB. Ar piemērotiem smagiem slāpēšanas pārklājiem paaugstinātas trokšņa emisijas var tikt samazinātas. Paaugstināta trokšņu emisija ir jāņem vēra gan veicot skaņas jaudas riska novērtējumu, gan ari izvēloties piemērotu dzirdes aizsarglidzekli.
Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais svārstību limenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību limenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precīzi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi
veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
Aizsardzība pret atsitienu
Pēkšņa atsitiena laikā, piemēram, kad elektroinstruments iestrēgst griezumā, motora elektroapgāde tiek pārtraukta elektroniski. Lai atsāktu darbu, pārvietojiet ieslēdzēju/ izslēdzēju (3) izslēgtā stāvoklī un atkārtoti
ieslēdziet elektroinstrumentu.
Aizsardzība pret atkārtotu ieslēgšanos
Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta nekontrolētu ieslēgšanos, atjaunojoties sprieguma padevei pēc elektrobarošanas pārtraukuma. Lai atsāktu darbu, pārvietojiet ieslēdzēju/izslēdzēju (3) izslēgtā stāvoklī un atkārtoti ieslēdziet elektroinstrumentu.
Norāde: Ja pēc elektrobarošanas pārtraukuma elektroinstruments tūlīt atsāk darboties, tas nozīmē, ka aizsardzība pret atkārtotu ieslēgšanos nav ieslēgusies. Tad elektroinstruments ir nekavējoties jānosūta uz klientu apkalpošanas dienesta darbnīcu, kuras adrese ir norādīta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.
Pakāpeniska palaišana
Elektroniskā pakāpeniskā palaišana ierobežo griezes momentu ieslēdzot un nodrošina elektroinstrumenta palaidi ar mazu grūdienu.
Norāde: ja elektroinstruments tūlīt pēc ieslēgšanas sāk darboties ar pilnu apgriezienu skaitu, tas nozīmē, ka laidenās palaišanas funkcija nedarbojas. Tad elektroinstruments ir nekavējoties jānosūta uz klientu apkalpošanas dienesta darbnīcu, kuras adrese ir norādīta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.
Izskrējiena bremze
Elektroinstrumentam ir Bosch elektroniskā bremžu sistēma. Pēc izslēgšanas, slīpēšanas darbinstruments apstājas dažu sekunžu laikā. Salīdzinot ar lenķa slīpmašinām bez izskrējiena bremzes, darbības apturēšanas laiks
samazinās, kas lauj ātrāk nolikt elektroinstrumentu.
322 | Latviešu
Stāvokla indikators (LED)
Tālāk esošā tabula apraksta stāvokļa LED indikatorus (2) uz elektroinstrumenta.
| Stāvokļa indikators(LED) (2) | Nozīme/iemesls Risinājums | |
| Zalš Statuss ir optimāls – | ||
| Mirgo sarkanā krāsā Elektroinstruments ir pārkarsis un izslēdzas. ľaujiet elektroinstrumentam atdzist. Ja stāvokļa indikators (LED) deg zaļā krāsā,elektroinstrumentu drīkst atkal ieslēgt. | ||
| Deg sarkanā krāsā Aizsardzība pret atsitienu vai Aizsardzība pret atkārtotu ieslēgšanos vai Aizsardzība pret pārslodzi ir izraisījusi elektroinstrumenta izslēgšanos. | Izslēdziet un atkārtoti ieslēdziet elektroinstrumentu. | |
Montāža
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
Aizsargierīces montāža
Piezime. Ja darba laikā salūzt slīpēšanas disks vai tiek bojātas aizsargpārsega/elektroinstrumenta stiprināšanas ierīces, elektroinstruments nekavējoties jānosūta uz klientu apkalpošanas remonta darbnīcu, kuras adrese ir sniegta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.
Slipēšanas aizsargpārsegs ar fiksēšanas sviru
Atbrīvojiet fiksēšanas sviru (11). Uzlieciet aizsargpārsegu (8) ar ierobežotājizcilni (10) ierobežošanas gropē pie darbvārpstas aptveres tā, ka aizsargpārsega apcilnis piekļaujas pie elektroinstrumenta atloka, tad pagrieziet aizsargpārsegu (8) vajadzīgajā pozīcijā. Novelciet fiksēšanas sviru (11).
▶ Pagrieziet aizsargpärsegu (8) tā, lai tiktu novērsta dzirksteļu lidošana elektroinstrumenta lietotāja virzienā.
Aizsargpärsega (8) noslėga fiksācijas spēku var mainit, atskrūvējot vai pievelkot regulēšanas skrūvi (13). Regulāri pārbaudiet, ka aizsargpārsegs (8) ir stingri novietots.
Norāde: aizsargpārsega (8) markejuma izcilni lauj nostiprināt uz elektroinstrumenta tikai vien sim elektroinstrumentam piemērotu aizsargpārsegu.
Slipēšanas aizsargpārsegs ar fiksējošo skrūvi
Novietojiet aizsargpārsegu (9) uz darbvārpstas aptveres. Pārvietojiet aizsargpārsegu (9) stāvokli, kas atbilst veicamā darba raksturam, un tad nostipriniet aizsargpārsegu (9) ar fiksējošo skrūvi (12).
▶ Pagrieziet aizsargpärsegu (9) tā, lai tiktu novērsta dzirksteļu lidošana elektroinstrumenta lietotāja virzienā.
Aizsargpārsegs griešanai
▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsükšanu.
Griešanas aizsargpārsegs (18)/(17) ir nostiprināms līdzīgi kā slīpēšanas aizsargpārsegs ar fiksējošo skrūvi (9) vai kā slīpēšanas aizsargpārsegs ar fiksēšanas sviru (8).
Griešanai vienmēr izmantojiet griešanas aizsargpārsegu (18)/(17) vai slipēšanas aizsargpārsegu (9)/(8) kopā ar griešanas aizsargpārsegu (19).
Griešanas pärsegs
Samontējiet griešanas pārsegu (19) pie slīpēšanas aizsargpārsega (8)/(9) (skat. attēlu D/G): pabīdiet sviru atpakal (1). Uzlieciet aizsargpārsegu (19) uz slīpēšanas aizsargpārsega (8)/(9)(2). Piespiediet sviru atkal cieši pie aizsargpārsega (8)/(9)(3).
Lai demontētu (skat. attēlu E/H), pabīdiet sviru atpakal (1). Novelciet pārsegu (19) no aizsargpārsega (8)/(9)2).
Uzsūkšanas pārsegs darbam ar griešanas vadotni
Uzlieciet nosūkšanas pārsegu griešanai ar vadotni (34) uz darbvārpstas aptveres. Piemērojiet nosūkšanas pārsega (34) novietojumu darba procesa prasibām un nostipriniet nosūkšanas pārsegu ar fiksējoso skrūvi.
Pie nosūkšanas pārsega ar vadotnes sliedēm (34) var pieslēgt piemērotu Bosch vakuumsūcēju. Šim nolūkam ievietojiet uzūkšanas šlūteni ar uzūkšanas adapteri tam paredzētajā nosūkšanas pārsega uzgalī.
Norādījums: berze, kuru rada putekļi uzsūkšanas šļūtenē un piederumā uzsūkšanas laikā, izraisa elektrostatisko lādiņu, kuru lietotājs var sajust kā elektrostatiskā lādiņa izlādi (atkarībā no apkārtējās vides faktoriem un viņa fiziologiskā stāvokļa). Smalko putekļu un sausu materiālu uzsūkšanai Bosch parasti rekomendē izmantot antistatisko uzsūkšanas šļūteni (Piederums).
Roku aizsargs
Darbam ar gumijas slīpēšanas pamatni (27) vai ar kausveida/konisko suku/dimanta kroņurbi vienmēr samontējiet uz instrumenta roku aizsargu (26).
Nostipriniet roku aizsargu (26) ar papildrokturi (5)/(6).
Standarta papildrokturis/pretvibrācijas papildrokturis Atbilstigi veicamajam darbam ieskrūvējiet papildrokturi (5)/ (6) reduktora galvas labajā vai kreisajā pusē.
▶ Lietojiet elektroinstrumentu tikai ar nostiprinātu papildrokturi (5)/(6).
▶ Neizmantojiet elektroinstrumentu, ja tā papildrokturis (5)/(6) ir bojāts. Ir aizliegts veikt izmainas papildroktura konstrukcijā (5)/(6).
Vibration Control
Vibrācijas slāpējošā papildroktura izmantošana (6) nodrošina samazinātu vibrāciju apjomu un līdz ar
to patikamāku un drošāku darba vidi.
Slīpēšanas darbinstrumentu montāža
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
Norāde: Pārliecinieties, ka piegādātais piespiedējatloks (35) ir pareizi samontēts kā norādīts attēlā C.
Uzmanieties, lai ievietotais apalais blivgredzens (36) nav bojāts un ir pareizi samontēts kā norādīts attēlā C. Nomainiet bojātu apaļo blivgredzenu (36).
Norāde: ir ieteicams izmantot rokas piespiedējuzgriezni (16). Ja izmanto piespiedējuzgriezni (15), ir jārēkinās, ka tas ir jāatskrūvē ar lielu spēku.
Notīriet slīpmašīnas darbvārpstu (25) un visas uzmontējamās detaļas.
lestiprinot un iznemot slīpēšanas darbinstrumentu, fiksējiet slīpēšanas darbvārpstu, nospiežot darbvārpstas fiksēšanas taustinu (1).
▶ Nospiediet darbvärpstas fiksēšanas taustinu tikai laikā, kad slipmašinas darbvärpsta negriežas. Pretējā gadījumā elektroinstruments var tikt bojāts.
Slipēšanas vai griešanas disks
levērojiet slīpēšanas instrumentu izmērus. Centrālā atvēruma diametram ir jāatbilst balstpapläksnei. Nelietojiet adapterus vai citus samazinošos palīglīdzeklus.
Kad lieto dimanta griešanas disku, dimanta griešanas diska griešanās virzienam un elektroinstrumenta griešanās virzienam ir jāsakrīt (to uzrāda bultiņa uz reduktora galvas).
Montāžas darbību secība ir parādīta ilustrāciju lappusē. Lai nostiprinātu slīpēšanas disku vai griešanas disku, uzskrūvējiet piespiedējuzgriezni (15) un pievelciet to ar divizcilņu uzgriežņu atslēgu.
Pēc slīpēšanas darbinstrumenta iestiprināšanas un pirms elektroinstrumenta ieslēgšanas pārbaudiet, vai darbinstruments ir pareizi iestiprināts un var brīvi griezties. Pārliecinieties, ka slīpēšanas darbinstruments neskar aizsargpārsegu vai citas elektroinstrumenta daļas.
▶ Ātrspilējošo uzgriezni (16) drīkst lietot vienīgi kopā ar slīpēšanas diskiem vai griešanas diskiem.
Lietojiet vienīgi nebojātu rokas piespiedējuzgriezni (16). Uzskrūvējot rokas piespiedējuzgriezni (16), ṣemiet vērā, ka tā markētā puse nedrikst būt vērsta pret slīpēšanas disku, bet uz uzgriežna attēlotajai bultai jābūt vērstai pret marķiera atzīmi (37).
Pareizi uzskrūvētu un nebojātu rokas piespiedējuzgriezni var noskrūvēt, ar roku satverot to aiz rievotās apmales un griežot virzienā, kas ir pretējs pulksteņa rāditāju kustības virzienam. Ja rokas piespiedējuzgrieznis ir iestrēdzis, nemēģiniet to atskrūvēt ar plakanknaibēm, bet lietojiet šim nolūkam divizcilņu uzgriežņu atslēgu. Novietojiet divizcilņu
uzgriežnu atslęgu, kā paradīts attelā.
Izmantojamie slīpēšanas darbinstrumenti
Jūs varat izmantot darbam visus lietošanas pamācibā norāditos slīpēšanas darbinstrumentus.
Izmantojamā slīpēšanas darbinstrumenta pieļaujamā griešanas ātruma [min. ^-1 ] un aploces ātruma [m/s] vērtībām jābūt ne mazākām par tālāk sniegtajā tabulā norādītajām vērtībām.
Nepārsniedziet uz slīpēšanas darbinstrumenta etiketes norādītās griešanās ātruma un aploces ātruma pielaujamās vērtības.
| maks. [mm] [mm] [°] | |||||||
| D b s d a [min] | -1[m/s] | ||||||
| 180 | 8 | - | 22,2 | - | 8500 | 80 | |
| 230 | 8 | - | 22,2 | - | 6500 | 80 | |
| 180 | 4,2 | - | 22,2 | - | 8500 | 80 | |
| 230 | 4,2 | - | 22,2 | - | 6500 | 80 | |
| 180 | - | - | - | - | 8500 | 80 | |
| 230 | - | - | - | - | 6500 | 80 | |
| 100 | 27 | - | M 14 | - | 8500 | 80 | |
| 125 | 30 | - | M 14 | - | 6500 | 80 | |
| 180 | 26 | - | M 14 | - | 8500 | 80 | |
| 180 | 20 | - | 22,2 | - | 8500 | 80 | |
324 | Latviešu
| maks. [mm] [mm] [°] |  |  | |||||
| D b s d a [min] | -1] [m/s] | ||||||
| 125--M 14-8500 80 | |||||||
| 83--M 14-8500 80 | |||||||
| 180 | 3,0 | 7 | 22,2 | >0 | 8500 | 80 | |
| 230 | 3,0 | 7 | 22,2 | >0 | 6500 | 80 | |
Puteklu un skaidu uzsūkšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škīrņu, minerālu un metālu puteklī var būt kaitīgi veselībai. Pieskaršanās šādiem puteklīiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.
- Pielietojiet apstrādājamajam materiālam vispiemērotāko puteklu uzsūkšanas metodi.
- Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materialu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Puteklu filtra demontāža/montāža
Demontējiet izlietoto putekļu filtru (4) pilnibā ar skrūvēm kā norādīts attēlā A. Samontējiet jauno putekļu filtru kā norādīts attēlā B.
Veicot putekļu filtra montāžu, (4) izmantojiet tikai originālās skrūves, lai izvairītos no bojājumu nodarīšanas elektronikai.
Lietošana
▶ Nenoslogojiet elektroinstrumentu lidz tādai pakāpei, ka tā darbvārpsta pārstāj griezties.
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
▶ Nenoslogojiet elektroinstrumentu lidz tādai pakāpei, ka tā darbvārpsta pārstāj griezties.
▶ levērojiet piesardzību, veidojot padzīlnājumus ēku nesošajās sienās, izlasiet sadaļā „Par sienu statisko noslodzi“ sniegtos norādījumus.
▶ Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vietā ar savu svaru.
▶ Pēc stipras noslodzes ľaujiet elektroinstrumentam dažas minūtes darboties brīvgaitā, lai atdzesētu tajā iestiprināto darbinstrumentu.
▶ Nelietojiet elektroinstrumentu kopā ar griešanas vai slīpēšanas statnēm.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
Piezime. Ja elektroinstruments netiek lietots, izvelciet tä kontaktdakšu no barojošä elektrotikla kontaktligzdas. Ja elektroinstrumenta kontaktdakša ir pievienota elektrotikla kontaktligzdai, kurai tiek pievadīts nominālais spriegums, arī izslēgts elektroinstruments patērē nelielu strāvu.
Norādījumi darbam
Rupjā slīpēšana
Veicot rupjo slipēšanu ar savienotiem slipēšanas līdzekliem, vienmēr izmantojiet slipēšanas aizsargpārsegu (8)/(9).
▶ Nekādā gadījumā nelietojiet rupjajai slīpēšanai griešanas diskus.
Veicot rupjo slipēšanu, griešanas aizsargpārsegs (17)/(18) slipēšanas aizsargpārsegs (8)/(9) kopā ar samontētu griešanas aizsargpārsegu (19) var sadurties ar apstrādājamo materiālu un izraisīt kontroles zaudēšanu.
Veicot rupjo slīpēšanu, optimāli apstrādes rezultāti ir sasniedzami pie slīpēšanas darbinstrumenta sadures leŋka no 30° lidz 40°. Slīpēšanas laikā pārvietojiet elektroinstrumentu turp un atpakal, ieturot mērenu spiedienu. Tas ľauj novērst apstrādājamā priekšmeta pārkaršanu, izmainu rašanos krāsojumā un rievu veidošanos uz tā virsmas.
Izmanotojot savienotus diskus, kas ir atļauti gan griešanai, gan slīpēšanai, ir jāizmanto griešanas aizsargpārsegs (17)/(18) vai slīpēšanas aizsargpārsegs (8)/(9) ar samontētu griešanas pārsegu (19).
Virsmu slīpēšana ar segmentveida slīpēšanas disku.
▶ Veicot slīpēšanu ar segmentveida slīpēšanas disku, vienmēr izmantojiet slīpēšanas aizsargpārsegu (8)/(9).
Ar segmentveida slipēšanas disku (papildpiederums) var apstrādāt arī izliektas virsmas un profilus. Salīdzinājumā ar parastajiem slipēšanas diskiem, segmentveida diski kalpo ievērojami ilgāk, tie nodrošina zemāku trokšņa līmeni un zemāku slipēšanas temperatūru.
Virsmu slīpēšana ar slīpēšanas pamatni.
Strādājot ar gumijas slīpēšanas pamatni (27), vienmēr nostipriniet uz instrumenta roku aizsargu (26).
Slīpēšanu ar slīpēšanas pamatni var veikt bez aizsargpārsega.
Montāžas secība ir parādīta grafikas lappusē.
Uzskrūvējiet apaļo uzgriezni (29) un pievelciet to ar divizcilņu uzgriežņu atslēgu.
Kausveida/diskveida/koniskā suka
▶ Veicot slipēšanu ar diskveida sukām, vienmēr izmantojiet slipēšanas aizsargpārsegu (8)/(9). Slipēšanu ar slipēšanas pamatni var veikt bez aizsargpārsega.
Strādājot ar kausveida vai diskveida suku, vienmēr nostipriniet uz instrumenta roku aizsargu (26).
▶ Ja tiek pārsniegti maksimālie atļautie diskveida suku izmēri, diskveida suku stieplu matini var iekerties aizsargpārsegā un nolūzt.
Montāžas secība ir parādīta grafikas lappusē.
Kausveida/konisko/diskveida suku ar M14 vītni uz slīpmašinas darbvārpstas jāuzskrūvē tik tālu, līdz tā stingri atduras pret darbvārpstas balstplakni darbvārpstas vītnes galā. Stingri pievelciet kausveida/konisko/diskveida suku ar valējā tipa uzgriežņu atslēgu.
Lai nostiprinātu diskveida suku ar 22,22 mm diametru, novietojiet balsta paplāksni (35) uz slīpēšanas darbvārpstas (25), uzskrūvējiet apaļo uzgriezni (29) un pievelciet to ar divizcilņu uzgriežņu atslēgu.
Metāla griešana
▶ Griežot metälu ar savienotiem griešanas diskiem vai dimanta griešanas diskiem vienmër ir jäizmanto griešanas aizsargpärsegs (17)/(18) vai slipëšanas aizsargpärsegs (8)/(9) ar samontëtu griešanas pärsegu (19).
Izmantojot slīpēšanas aizsargpārsegu, (8)/(9) veicot griešanu ar savienotiem griešanas diskiem, pastāv palielināts risks tikt pakļautam dzirksteļu un daļinų, kā arī disku fragmentu, kas atdalījušies diskam salūztot, iedarbībai.
Griešanas laikā pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām. Neizdariet spiedienu uz griešanas disku, nesasveriet to sānu virzienā un nepieļaujiet, lai tas sāktu oscilēt.
Nemēginiet bremzēt griešanas disku, iedarbojoties uz to ar sānu spiedienu.
Griešanas laikā elektroinstruments vienmēr jāpārvieto atpakalvirzienā. Pretējā gadījumā pastāv iespēja, ka griešanas disks tiks nekontrolēti mests ārā no griezuma. Griežot profilus un četrstūra caurules, ieteicams uzsākt griešanu vietā ar vismazāko škērsgriezuma laukumu.
Akmens griešana
Griežot akmeni ar savienotiem griešanas diskiem vai akmeni/betonu ar dimanta griešanas diskiem vienmēr ir jäizmanto uzsükšanas pārsegs darbam ar griešanas vadotni (34) vai slīpēšanas aizsargpārsegs (17)/(18) vai slīpēšanas aizsargpārsegs (8)/(9) ar samontētu griešanas pārsegu (19).
▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsūkšanu.
▶ Nësäjiet puteklu aizsargmasku.
Elektroinstrumentu dríkst lietot vienīgi sausajai griešanai un slípēšanai (bez ūdens pievadišanas).
Izmantojot griešanas aizsargpärsegu (17)/(18), slipēšanas aizsargpärsegu (8)/(9) vai slipēšanas aizsargpärsegu (8)/(9) ar samontētu griešanas (19) betona vai mūra griešanas un slipēšanas darbu laikā veidojas palielināts putekļu daudzums, kā ari palielinās risks zaudēt elektroinstrumenta kontroli, kas var novest pie atsitiena.
Akmens griešanai ieteicams izmantot dimanta griešanas diskus.
Lietojot uzsūkšanas pārsegu darbam ar griešanas vadotni (34), jālieto arī vakuumsūcējs, kas ir piemērots akmens putekļu uzsūkšanai. Bosch piedāvā piemērotus vakuumsūcējus.
leslēdziet elektroinstrumentu un novietojiet griešanas vadotnes priekšējo malu uz apstrādājamā priekšmeta. Pārvietojiet elektroinstrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām.
Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un tādējādi to var bojāt. Kad dimanta griešanas disks pārkarst, uz tā veidojas dzirksteļu aplis.
Tad pārtrauciet griešanu un laujiet dimanta griešanas diskam atdzist, islaicīgi darbinot instrumentu brīvgaitā ar maksimālo griešanās ātrumu.
Ja ievērojami samazinās instrumenta veiktspēja, un veidojas dzirksteļu aplis, dimanta griešanas disks ir klūvis neass. Disku var atkārtoti uzasināt, griežot abrazīvu materiālu, piemēram, kalkaino smilšakmeni.
Citu materiālu griešana
Griežot tādus materiālus kā plastmasa, kompozītmateriālus utt. ar savienotiem griešanas diskiem vai Carbide Multi Wheel diskiem, vienmēr ir jāizmanto griešanas aizsargpārsegs (17)/(18) vai slīpēšanas aizsargpārsegs (8)/(9) samontētu griešanas pārsegu (19). Izmantojot uzsūkšanas pārsegu ar vadotni, (34) jūs panākat labāku putekļu uzūkšanu.
Darbs ar dimanta kronurbjiem
▶ Lietojiet sausus dimanta kronurbjus.
Strādājot ar dimanta kroņurbjiem, vienmēr nostipriniet roku aizsargu (26).
Nenovietojiet dimanta kronurbi paralēli uz apstrādājamā materiāla. Virzieties iekšā materiālā slīpi un ar apļveida kustībām. Šādi jūs iegūsiet optimālu dzesēšanu un ilgāku dimanta kronurbja darbmūžu.
326 | Latviešu
Padzilinājumu veidošanu ēku nesošajās sienās reglamentē attiecīgie valsts nacionālie standarti un noteikumi. Šie standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu darbu uzsākšanas konsultējieties ar būvinženieri, arhitektu vai būvdarbu vadītāju, kas atbild par ēkas drošību.
Uzsākot lietošanu
Nodrošiniet pareiza elektrotikla sprieguma padevi! Elektrobarošanas avota spriegumam jäatbilst vērtībai, kas ir norādīta uz elektroinstrumenta markējuma plāksnītes.
Darbinot elektroinstrumentu no mobilajiem sprieguma avotiem (ğeneratoriem), kam nav pietiekamu jaudas rezervi vai kuri nav apgâdâti ar piemērotu sprieguma stabilizatoru, un nespėj kompensėt palaišanas strāvu, ieslėgšanas brīdī tas var darboties ar samazinātu jaudu vai netipiskā veidā. Lūdzam pārliecināties par izvēlētā sprieguma avota piemērotību elektroinstrumenta darbināšanai. īpaši attiecībā uz izejas spriegumu un tā frekvenci.
▶ Turiet instrumentu vienīgi aiz izolētajām noturvirsmām un aiz papildroktura. lestiprinātais darbinstruments var skart slēptus elektriskos vadus vai paša instrumenta elektrokabeli. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam.
leslēgšana/izslēgšana

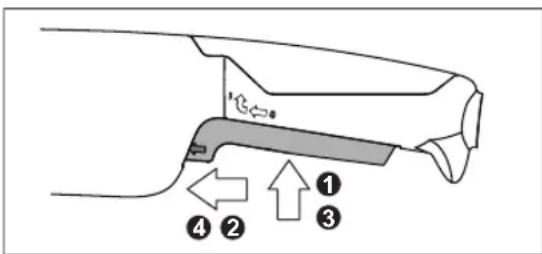

Lai nodotu ekspluatācijā elektroinstrumentu, vispirms nospiediet ieslēdzēju/izslēdzēju (3) ①, pēc tam bidiet uz priekšu ②. Nospiediet un pēc tam turiet nospiestu ③.
Lai fiksētu nospiesto ieslēdzēju/izslēdzēju (3) pabīdiet ieslēdzēju/izslēdzēju (3) vēl uz priekšu ④.
Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/izslēdzēju (3) vai īslaicīgi nospiediet un atlaidiet ieslēdzēju/izslēdzēju (3), ja tas ir fiksēts ieslēgtā stāvoklī.
Slēdža modelis bez fiksatora
Lai nodotu ekspluatācijā elektroinstrumentu, vispirms nospiediet ieslēdzēju/izslēdzēju (3) ①, pēc tam bidiet uz priekšu ②. Nospiediet un pēc tam turiet nospiestu ③.
Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju (3).
Ik reizi pirms lietošanas pārbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pārbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, neapaļus vai vibrējošus slīpēšanas darbinstrumentus.
Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.
Apkalpošana un apkope
Apkalpošana un tirišana
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
Strādājot ekstremālos apstāklos, ja iespējams, lietojiet ārējo putekļu uzsūkšanas ierīci. Pēc iespējas biežāk izpūtiet ventilācijas atveres ar saspiestu gaisu un pievienojiet instrumentu elektrotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekspusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēligi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.
Rūpīgi glabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.
Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:
www.bosch-pt.com
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!
Tikai EK valstim.
Nelietojami elektroinstrumenti ir jäutilize atseviški. Izmantojiet paredzētās savākšanas sistēmas.
Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.
