| Produkto tipas | Profesionali kampinė šlifavimo mašina |
| Prekės ženklas | Bosch |
| Modelis | GWS 30-180 B Professional |
| Vardinė sunaudojama galia | 2800 W |
| Tuščiosios eigos greitis | 8500 aps./min. (180 mm disko) |
| Maksimalus disko skersmuo | 180 mm |
| Verpstės sriegis | M14 |
| Svoris | 5,7–7,5 kg (priklausomai nuo priedų) |
| Apsaugos klasė | II (dviguba izoliacija) |
| Saugos funkcijos | Sustabdymas atšokus (KickBack Control), apsauga nuo netyčinio įsijungimo, lėtas paleidimas, momentinis stabdymas, būsenos LED |
| Pridedami priedai | Standartinė pagalbinė rankena, antivibracinė pagalbinė rankena, specialus šlifavimo apsauginis gaubtas su fiksavimo svirtimi, kaiščių raktas |
| Pritaikymas | Šlifavimas, pjovimas, poliravimas, metalų, akmens ir plastiko šepetėliavimas |
| Triukšmo lygis | 97 dB(A) (garso slėgis), 105 dB(A) (garso galia) |
| Vibracijos (šlifavimo) | 5,0 m/s² (neapibrėžtis K=1,5 m/s²) |
| Priežiūra | Išvalyti ventiliacijos plyšius, prireikus pakeisti dulkių filtrą, remontą patikėti profesionalams |
| Taisomumas | Atsarginės dalys prieinamos per Bosch techninės priežiūros tarnybą |
Dažnai užduodami klausimai - GWS 30180 B Professional BOSCH
Naudotojų klausimai apie GWS 30180 B Professional BOSCH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Kavos malūnėlis PDF formatu nemokamai! Raskite savo instrukciją GWS 30180 B Professional - BOSCH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. GWS 30180 B Professional prekės ženklo BOSCH.

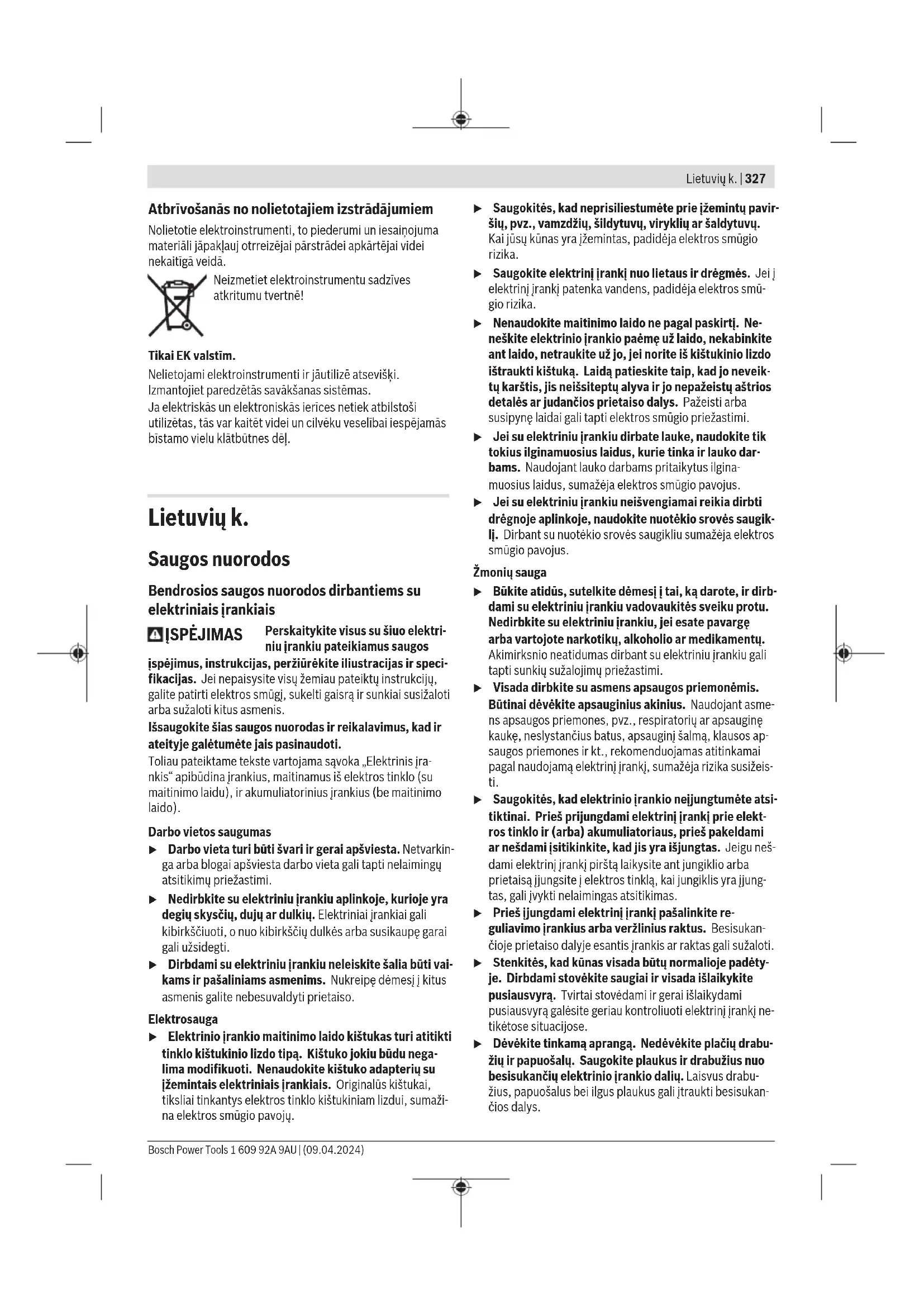

NAUDOJIMO INSTRUKCIJA GWS 30180 B Professional BOSCH
Rokas piespiedėjuzgrieznis SDS-clic
Lai veiktu slipėšanas darbinstrumentu nomainų, nelietojot nekādus papildrīkus, piespiedėjuzgriežna (15) vietā var lietot rokas piespiedėjuzgriezni (16).
Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais
ISPÉJIMAS
Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos
ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).
Darbo vietos saugumas
Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.
Elektrosauga
Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrini įrankį nuo lietaus ir drėgmės. Jei į elektrini įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugikli. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
Žmonių sauga
Bükite atidüs, sutelkite dêmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.
Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
328 | Lietuvių k.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po-veikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.
Rūpeestinga elektrinių įrankių priežiūra ir naudojimas
▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.
Techniné priežiūra
Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
Saugos nuorodos dirbantiems su kampinio šlifavimo mašinomis
Saugos nuorodos atliekantiems šlifavimo, šlifavimo naudojant šlifavimo popierių, apdirbimo vieliniais šepečiais ir pjovimo darbus:
▶ Šį elektrinį įrankį galima naudoti kaip šlifavimo mašiną, juo galima šlifuoti naudojant šlifavimo popierių, vielinius šepečius, juo galima pjauti angas arba nupjauti. Griežtai laikykitės visų saugos nuorodu, taisyklių, ženklų ir duomenų, kurie yra pateikiami su šiuo elektriniu įrankiu. Nesilaikant žemiau pateiktų nuorodu, gali kilti elektros smūgio, gaisro ir sunkių sužalojimų pavojus.
▶ Šiuo elektriniu įrankiu nerekomenduojama atlikti poliravimo darbų. Atliekant operacijas, kurioms elektrinis įrankis néra skirtas, gali kilti pavojus ir gali būti sužalojami asmenys.
▶ Nemodifikuokite šio elektrinio įrenginio bandydami jį pritaikyti darbams, kuriems jo nepritaikė įrankio ga- mintojas. Dėl atliktų modifikacijų galite prarasti įrankio kontrolę ir patirti rimtų asmeninių sužalojimų.
▶ Nenaudokite jokios papildomos įrangos, kurios gamintojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tai, kad priedą galima pritvirtinti prie jūsy elektrinio įrankio, dar neužtikrina saugaus darbo.
Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.
▶ Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio parametrus. Neteisingo dydžio priedų negalima tinkamai apsaugoti ir valdyti.
Uždedamo priedo matmenys turi atitikti elektrinio įrankio tvirtinamųjų dalių matmenis. Darbo įrankiai, kurie tiksliai netinka elektrinio įrankio įtvarui, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi.
▶ Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus – ar jie nėra aplūžinėję ir įtrūkę, šlifavimo ritinėlius – ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba naudokite kitą, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio darbo įrankio plokštumoje, ir leiskite įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei darbo įrankis pažeistas, per šį bandomajį laiką jis turėtų su-lūžti.
Dirbkite su asmeninémis apsaugos priemonémis. Atitinkamai pagal atliekamą darbą użsidékite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, użsidékite apsauginį
respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akių apsauga turi apsaugoti nuo lekiančių skeveldry, kurios atsiranda atliekant įvairius darbus. Dulkių kaukė arba respiratorius turi būti tinkamas filtruoti dalelytes, kurios atsiranda jums atliekant tam tikrus darbus. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
▶ Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zona, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis.
▶ Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, prietaisą laikykite tik už izoliuotų rankenų. Pjovimo priedui palietus laidą, kuriame yra įtampa, laidas gali liestis su metalinėmis elektrinio įrankio dalimis, kuriose yra įtampa, ir operatorius gali patirti elektros smūgį.
▶ Maitinimo laidą laikykite toliau nuo besisukančių darbo įrankių. Jei nebesuvaldytumėte elektrinio įrankio, darbo įrankis gali perpjauti maitinimo laidą arba jį jtraukti, o jūsų plaštaka ar ranka gali patekti į besisukantį darbo įrankį.
▶ Niekada nepadėkite elektrinio įrankio, kol visiškai nesustojo darbo įrankis. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate, dėl ko elektrinis įrankis taps nevaldomas.
▶ Nešdami elektrini įrankį, jo niekada nejjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeist.
▶ Reguliariai valykite elektrinio įrankio ventiliacines an-gas. Variklio ventiliatorius traukia dulkes j korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.
▶ Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šias medžiagas gali uždegti.
▶ Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį arba kitą aušinimo skystį galimas elektros smūgis, galintis sukelti net mirtį.
Atatranka ir su ja susiję įspėjimai:
Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo jrankis, pvz., šlifavimo diskas, vielinis šepetys ar kt., ruošinyje jstringa ar užsiblokuoja ir todėl netikėtai sustoja. Todėl elektrinis jrankis gali nekontroliuojamai atšokti nuo ruošinio priešinga darbo jrankio sukimuisi kryptimi. Pvz., jei ruošinyje jstringa ar yra užblokuojamas šlifavimo diskas, disko briauna, kuri yra ruošinyje, gali išlūžti ar sukelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judėti link dirbančiojo arba nuo jo. Tokiu atveju šlifavimo diskas gali net nulūžti.
Atatranka yra netinkamo elektrinio jrankio naudojimo ar gedimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų priemonių.
Tvirtai laikykite elektrini įrankį abejomis rankomis ir pasirinkite tokią kūno ir rankų padėtį, kad atlaikytumėte atatrankos jėgą. Jei yra papildoma rankena, visada ją naudokite, tada galėsite suvaldyti atatrankos jėgas bei reakcijos jėgų momentą. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti reakcijos jėgas atatrankos metu.
▶ Niekada nelaikykite rankų arti besisukančio darbo įrankio. Ivykus atatrankai darbo įrankis gali pataikyti j jūsų ranką.
Venkite, kad jūsų rankos būtų toje srityje, kurioje įvykus atatrankai judės elektrinis įrankis. Atatrankos jėga verčia elektrinį įrankį judėti nuo blokavimo vietos priešinga šlifavimo disko sukimuisi kryptimi.
▶ Ypač atsargiai dirbkite kampuose, ties aštriomis briaunomis ir t. t. Saugokite, kad darbo įrankis neatsitrenktų į kliūtis ir nejstrigtų. Besisukantis darbo įrankis kampuose, ties aštriomis briaunomis arba atsitrenkęs į kliūtį turi tendenciją užstrigti; tada elektrinis įrankis tampa nevaldomas arba įvyksta atatranka.
▶ Nenaudokite grandininių arba dantytų pjovimo diskų bei segmentinių deimantinių diskų, kurių grioveliai platesni kaip 10 mm. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas.
Saugos nuorodos atliekantiems šlifavimo ir nupjovimo darbus:
Naudokite tik jūsų įrankiui skirto tipo diskus ir specialias apsaugas, pritaikytas pasirinktam diskui. Šlifavimo įrankiai, kurie nėra skirti šiam elektriniam įrankiui, gali būti nepakankamai uždengiami ir nesaugūs naudoti.
Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t. y. į dirbantjjį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantjjį nuo atskilusių dalelių, atsitiktinio prisilietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių.
▶ Šlifavimo įrankius leidžiama naudoti tik pagal rekomenduojamą paskirtį. Pzv., niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai pjaunamaja briauna pašalinti.
Jūsų pasirinktiems šlifavimo diskams tvirtinti visada naudokite nepažeistas tinkamo dydžio ir formos prispaudžiamąsias junges. Tinkamos jungės prilaiko šlifavimo diską ir sumažina lūžimo pavojų. Pjovimo diskams skirtos jungės gali skirtis nuo kitiems šlifavimo diskams skirtų jungių.
▶ Nenaudokite sudilusių diskų, prieš tai naudotų su didesniais elektriniais įrankiais. Didesniam elektriniam
330 | Lietuvių k.
jrankiui skirti diskai netinkami didesniam mažesnio jrankio greičiui ir gali sutrupėti.
▶ Jei naudojate dvigubos paskirties diskus, atitinkamą apsaugą rinkitės pagal atliekamo darbo specifiką. Jei bus naudojama netinkama apsauga, nebus užtikrintas tinkamas apsaugos lygis ir galite patirti rimtų sužalojimų.
Papildomos saugos nuorodos atliekantiems nupjovimo darbus:
▶ Saugokitės, kad pjovimo diskas neužstrigtų ir nenaudokite per didelės jėgos. Nebandykite per daug giliai įpjauti. Per stipriai spaudžiant diską padidėja apkrova, todėl diskas gali pasisukti arba sulinkti pjūvyje, ir tai gali sukelti atatranką arba diskas gali sulūžti.
Nestovėkite taip, kad kūnas būtų vienoje linijoje už besisukančio disko. Kai dirbant diskas sukasi nuo jūsų, dėl galimos atatrankos besisukantis diskas ir įrankis gali lėkti tiesiai j jus.
Kai diskas stringa arba dėl kokios nors priežasties nustojate pjauti, išjunkite pjovimo įrenginį ir laikykite jį nejuđindami, kol diskas visiškai sustos. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebesisukantį diską, nes gali įvykti atatranka. Išsiaiškinkite ir imkitės reikiamų veiksmų disko strigimui pašalinti.
▶ Nepraděkite věl pjauti, kol diskas yra ruošinio įpjovoje. Palaukite, kol diskas pasieks reikiamą greitį, ir at-sargiai įleiskite jį i įpjovą. Paleidus elektrinį jrankį diskui esant ruošinio įpjovoje, diskas gali sulinkti, iššokti aukštyn ar sukelti atatranką.
Plokštes arba didelius ruošinius paremkite, kad diskas nebūtų suspaustas ir nejvyktų atatranka. Dideli ruošiniai gali įlinkti nuo savo svorio. Atramos turi būti padėtos po ruošiniu šalia pjūvio linijos ir prie ruošinio kraštų abiejose disko pusėse.
Būkite itin atsargūs darydami įpjovas sienose ar kitose paslėptose vietose. Panyrantis pjovimo diskas gali nupjauti duju arba vandens vamzdžius, elektros laidus arba kliudyti objektus, kurie gali sukelti atatranką.
▶ Nebandykite atlikti lenkto pjūvio. Per stipriai spau-džiant diską padidėja apkrova, todėl ratas gali pasisukti arba sulinkti pjūvyje, ir tai gali sukelti atatranką arba dis-kas gali sulūžti, o jūs galite patirti rimtų sužeidimų.
Saugos nuorodos atliekantiems šlifavimo naudojant šlifavimo popierių darbus:
Naudokite tinkamo dydžio šlifavimo disko popierių. Pasirinkdami šlifavimo popierių laikykitės gamintojo rekomendacijų. Didesnis šlifavimo popierius, išsikišantis už šlifavimo pagrindo kraštų, kelia pasislinkimo pavojų, dėl to diskas gali atsišerpetoti, suplyšti arba gali įvykti ata-tranka.
Saugos nuorodos atliekantiems šlifavimo vieliniais šepečiais darbus:
Atminkite, kad vieliniai šeriai išlekia net ir įprastai šli-fuojant ruošinį. Kad neveiktumėte vielų per didele apkrova, šepečio stipriai nespauskite. Vieliniai šeriai gali lengvai pradurti nestorą drabužį ir/arba odą.
Jeigu su vieliniu šepečiu rekomenduojama naudoti apsauga, užtikrinkite, kad vielinis diskas arba šepetys nesiliestų su apsauga. Vielinio disko arba šepečio skersmuo dėl išcentrinės jėgos dirbant gali padidėti.
Papildomos saugos nuorodos
Dirbkite su apsauginiais akiniais.
Apsauginį gaubtą pjaunant naudoti draudžiama. Su specialiu priedėliu apsauginį gaubtą galima naudoti ir pjaunant.
Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti.
Abiem rankomis laikomas elektrinis jrankis yra saugiau valdomas.
Naudojant darbo įrankius su vidiniu sriegius, pvz., šepečius ir deimantines gręžimo karūnas, reikia atkreipti dėmesį i šlifavimo suklio maks. sriegio ilgį. Suklio galas neturi liesti darbo įrankio pagrindo.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis.
▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso.
Diskai darbo metu labai įkaista.
▶ Nutrūkus maitinimui iš tinklo, pvz., dingus elektros srovei arba ištraukus tinklo kištuka, atblokuokite jjungimo-išjungimo jungikli ir nustatykite ji i padėti „iš-jungta“. Taip išvengsite nekontroliuoto pakartotinio įsijungimo.
▶ [tvirtinkite ruošin]. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Darbo įrankius laikykite pastatų viduje, nuo užšalimo apsaugotoje, sausoje patalpoje su pastovia temperatura.
▶ Prieš elektrinio įrankio transportavimą nuimkite darbo įrankius. Taip išvengsite pažeidimų.
▶ Standiems atpjovimo ir šlifavimo diskams taikomas galiojimo terminas, kuriam pasibaigus diskus naudoti draudžiama.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.
Prašome atkreipti dėmesį j paveikslėlius priekinėje naudojimo instrukcijos dalyje.
Elektrinio įrankio paskirtis
Elektrinis jrankis yra skirtas metalo, akmens ir plastiko ruošiniams pjaustyti ir metaliniais šepečiais valyti, metalui rupiai apdirbti bei akmens ruošiniams deimantinio gręžimo karūnomis gręžti nenaudojant vandens. Atliekant šiuos darbus reikia naudoti tinkamą apsauginį gaubtą (žr. „Naudojimas“, Puslapis 335).
Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.
Elektrinj jrankj su leistinais šlifavimo jrankiais galima naudoti paviršiams su šlifavimo popieriumi šlifuoti.
Elektrinj įrankį draudžiama naudoti akmens ruošiniams deimantiniais lėkštiniais diskais šlifuoti ir kompozicinėms medžiagoms apdoroti.
Pavaizduoti jrankio elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.
(1) Suklio fiksuojamasis klavišas
(2) Büsenos indikatorius (LED)
(3) Jjungimo-išjungimo jungiklis
(4) Dulkių filtras
(5) Standartinė papildoma rankena (izoliuotas rankenos paviršius)
(6) Vibracija slopinanti papildoma rankena (izoliuotas ra- nkenos paviršius)
(7) Dvipusis raktas prispaudžiamajai veržlei
(8) Šlifavimui skirtas apsauginis gaubtas su jveržimo svir-tele ^a)
(9) Šlifavimui skirtas apsauginis gaubtas su fiksuojamuo-ju varžtu ^3)
(10) Kodinis kumštelis
(11) Apsauginio gaubto jveržiamoji svirtelė
(12) Apsauginio gaubto fiksuojamasis varžtas
(13) Varžtas apsauginiam gaubtui reguliuoti
(14) Šlifavimo diskas ^a)
(15) Prispaudžiamoji veržlé
(16) Greitosios fiksacijos prispaudžiamoji verž-le SDS-clic ^a)
(17) Pjovimui skirtas apsauginis gaubtas su fiksuojamuoju varžtu ^a)
(18) Pjovimui skirtas apsauginis gaubtas su fiksuojamuoju varžtu ^3)
(19) Gaubtas pjovimo darbams
(20) Pjovimo diskas ^a)
(21) Deimantinis pjovimo diskas ^a)
(22) Diskinis šepetys (∅ 22,22 mm) ^a)
(23) Diskinis šepetys (M14) ^a)
(24) Rankena (izoliuotas rankenos paviršius)
(25) Šlifavimo suklys
(26) Rankų apsauga ^a)
(27) Guminis lėkštinis šlifavimo diskas ^a)
(28) Šlifavimo popieriaus lapelis ^a)
(29) Apvalioji veržle ^a)
(30) Cilindrinis šepetys ^a)
(31) Veržlinis raktas ^a)
(32) Kūginis šepetys ^a)
(33) Deimantinio gręžimo karūna ^a)
(34) Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis ^a)
(35) Prispaudžiamoji jungė
(36) „O“ formos žiedas
a) Ši papildoma jranga i standartinį tiekiamą komplektą nejeina.
Techniniai duomenys
| Kampinio šlifavimo mašina | GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B | |||||
| Gaminio numeris | 3 601 HG0 0.. 3 601 HG1 0.. 3 601 HG0 1.. 3 601 HG1 1.. 3 601 HG1 0.. | |||||
| Nominali naudojamoji galia W 2800 2800 2800 2200 | ||||||
| Nominalus tuščiosios eigos sūkių skaičiusA) | min-1 | 8500 6500 8500 6500 6500 | ||||
| Maks. šlifavimo disko skersmuo/guminio šlifavi-mo disko skersmuo | mm | 180 230 180 230 230 | ||||
| Šlifavimo suklio sriegis M 14 M 14 M 14 | M 14 M 14 | |||||
| Maks. šlifavimo suklio srie-gio ilgis | mm | 25 | 25 | 25 | 25 | 25 |
| Apsauga nuo atatrankos užstrigus jrankiui | ● | ● | ● | ● | ● | |
332 | Lietuvių k.
| Kampinio šlifavimo mašina | GWS 30-180 B GWS 30-230 B GWS 30-180 PB GWS 30-230 PB GWS 30-230 B | |||
| Apsauga nuo pakartotiniojsijungimo | ●●●●● | |||
| Švelnus paleidimas ●●●●● | ||||
| Inercinis stabdys ●●●●● | ||||
| Büsenos indikatorius(LED) | ●●●●● | |||
| „PROtection“ jungiklis -- ●● - | ||||
| Svoris ^6)(C) | kg 5,7-7,5 5,9-8,4 5,7-7,5 5,9-8,4 5,9-8,4 | |||
| Apsaugos klasė | ☐/II/II/II/II ☑ | ☐ | ☐ | |
A) Nominalus tuščiosios eigos sūkių skaičius pagal EN IEC 62841-2-3 tinkamiems darbo įrankiams parinkti. Faktinis tuščiosios eigos sūkių skaičius jokiu būdu neturi viršyti nominalaus tuščiosios eigos sūkių skaičiaus, todėl jis yra mažesnis.
B) priklausomai nuo naudojamo apsauginio gaubto ((17), (18), (8), (9), (19)), nuo naudojamos papildomos rankenos ((5), (6)) ir nuo naudojamo nusiurbimo gaubto (34)
C) Svoris be maitinimo laido ir be kištuko
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygy. Daugiau informacijos rasite www.bosch-professional.com/wac.
Informacija apie triukšmą ir vibraciją
Triukšmo emisijos vertės nustatytos pagal EN IEC 62841-2-3.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 97 dB(A); garso galios lygis 105 dB(A). Paklaida K = 3 dB.
Dirbkite su klausos apsaugos priemonémis!
Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN IEC 62841-2-3:
Paviršiaus šlifavimas (rupusis šlifavimas):
$$ a _ {n} = 5, 0 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
Šlifavimas naudojant šlifavimo popieriaus lapelj:
$$ a _ {n} = 2, 7 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
Pjaustymas abrazyviniais pjovimo diskais:
$$ a _ {n} = 4, 4 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Šlifuojant plonas skardas arba kitokias labai vibruojančias medžiagas su dideliu paviršiumi, triukšmo emisijos vertė gali padidėti 15 dB. Tinkamais sunkiais izoliaciniais kilimėliais padidėjusią garso emisiją galima sumažinti. Atsižvelgti j didesnę triukšmo emisiją reikia tiek vertinant triukšmo galios riziką, tiek parenkant tinkamas klausos apsaugos priemones.
Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.
Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.
Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-
jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo jrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Apsauga nuo atatrankos užstrigus įrankiui
Jvykus staigiai elektrinio jrankio atatrankai, pvz., užstrigus pjovimo diskui, elektroninis jtaisas nutraukia srovės tiekimą j variklj.
Norėdami įrankį pakartotinai įjungti, įjungi- mo-išjungimo jungiklį (3) nustatykite į išjungi-
mo padėtį ir elektrinį įrankį vėl įjunkite.
Apsauga nuo pakartotinio jsijungimo
Jei dirbant nutraukiamas srovés tiekimas, apsauga nuo pakartotinio jjungimo neleidžia elektriniam jrankiui nekontroliuotai jsijungti.
Norėdami įrankį pakartotinai įjungti, įjungimo-įšjungimo jungiklį (3) nustatykite į išjungimo padėtį ir elektrinį įrankį vėl įjunkite.
Nuoroda: jei elektrinis jrankis nutrūkus elektros srovės tiekimui iškart vėl jsijungia, vadinasi yra sugedusi apsauga nuo pakartotinio jsijungimo. Elektrinį jrankį reikia nedelsiant išsiųsti į klientų aptarnavimo skyrių; adresai nurodyti skyriuje „Klientų aptarnavimo tarnyba ir konsultavimo skyrius“.
Švelnus paleidimas
Elektroninis švelnaus paleidimo įtaisas riboja sukimo momentą jjungimo metu ir užtikrina elektrinio įrankio paleidimą be trūkčiojimų.
Nuoroda: jei jjungus elektrinj jrankj, jis iš karto pradeda veikti didžiausiu sūkių skaičiumi, vadinasi yra sugedęs švelniojo paleidimo įtaisas. Elektrinj jrankj reikia nedelsiant išsiųsti j
klientų aptarnavimo skyrių; adresai nurodyti skyriuje „Klientų aptarnavimo tarnyba ir konsultavimo skyrius“.
Inercinis stabdys
Elektrinis įrankis yra su elektronine Bosch „Brake“ sistema. Išjungus, šlifavimo įrankis sustabdomas per kelias sekundes. Palyginti su kampinio šlifavimo mašinomis be inercinio stabdžio, judėjimo iš inercijos laikas yra žymiai trumpes-
nis, ir galima anksčiau padėti elektrinį įrankį.
Büsenos indikatorius (LED)
Žemiau esančioje lentelėje yra aprašyti ant elektrinio įrankio esantys būsenos indikatoriai (2).
| Būsenos indikatorius (LED) (2) | Reikšmė/priežastis Sprendimas | |
| Žalia Būsena OK – | ||
| Mirksi raudonai Elektrinis įrankis perkaito ir išsijungė. Palaukite, kol elektrinis įrankis atvės. Kai bū- senos indikatorius (LED) pradeda šviesti ža- liai, elektrinį įrankį vėl galima jjungti. | ||
| Šviečia raudonai Suveikė apsauga nuo atatrankos užstrigus jra- nkiui arba apsauga nuo pakartotinio įsijungi- mo, elektrinis įrankis išsijungia. | Elektrinį įrankį išjunkite ir vėl jjunkite. | |
Montavimas
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Apsauginių įtaisų montavimas
Nuoroda: jei dirbant sulūžta šlifavimo diskas arba pažeidžiamas apsauginio gaubto arba elektrinio įrankio įtvaras, elektrinį įrankį reikia nedelsiant nusiųsti į klientų aptarnavimo skyrių; adresai pateikti skyriuje „Klientų aptarnavimo skyrius ir konsultavimo tarnyba“.
Šlifavimui skirtas apsauginis gaubtas su įveržimo svirtele
Atlaisvinkite jveržimo svirtelę (11). Uždėkite apsauginį gaubtą (8), kodinį kumštelį (10) nukreipę į kodinę išpjovą, ant suklio kakliuko ir stumkite tol, kol apsauginio gaubto kraštelis priglus prie elektrinio įrankio jungės, ir sukite apsauginį gaubtą (8) į pageidaujamą padėtį. Užveržkite jveržimo svirtelę (11).
Apsauginį gaubtą (8) nustatykite taip, kad būtu už-kirstas kelias kibirkštims lėkti dirbančiojo kryptimi.
Apsauginio gaubto (8) jveržimo jėgą galite keisti atlaisvindami arba užverždami reguliavimo varžtą (13). Stebėkite, kad apsauginis gaubtas (8) būtų tvirtai uždėtas ir reguliariai jį tikrinkite.
Nuoroda: ant apsauginio gaubto (8) esantys kodiniai kumš-teliai užtikrina, kad bus uždedamas tik elektriniam įrankiui tinkantis apsauginis gaubtas.
Šlifavimui skirtas apsauginis gaubtas su fiksuojamuoju varžtu
Ant suklio kakliuko uždėkite apsauginį gaubtą (9). Apsauginio gaubto (9) padėtį priderinkite pagal atliekamą darbą ir užfiksuokite apsauginį gaubtą (9) fiksuojamuoju varžtu (12).
Apsauginį gaubtą (9) nustatykite taip, kad būtų užkirstas kelias kibirkštims lėkti dirbančiojo kryptimi.
Pjovimui skirtas apsauginis gaubtas
▶ Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.
Pjovimui skirtas apsauginis gaubtas (18)/(17) montuojamas kaip šlifavimui skirtas apsauginis gaubtas su fiksuojamuoju varžtu (9) arba kaip šlifavimui skirtas apsauginis gaubtas su jveržimo svirtele (8).
Norėdami pjauti, visada naudokite pjovimui skirtą apsauginį gaubtą (18)/(17)arba šlifavimui skirtą apsauginį gaubtą (9)/(8) kartu su gaubtu pjovimo darbams (19).
Gaubtas pjovimo darbams
Sumontuokite pjovimui skirtą apsaugini gaubtą (19) prie šlifavimui skirto apsauginio gaubto (8)/(9) (žr. D/G pav.): atgal palenkite svirtelę (1). Gaubtą (19) jstatykite ant šlifavimui skirto apsauginio gaubto (8)/(9) (2). Svirtelę tvirtai prispauskite prie apsauginio gaubto (8)/(9) (3).
Norėdami išmontuoti (žr. E/H) palenkite svirtelę atgal (1). Nuimkite gaubtą (19) nuo apsauginio gaubto (8)/(9) (2).
Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis
Pjovimui skirtą nusiurbimo gaubtą su kreipiamosiomis pavażomis (34) użdékite ant suklio kakliuko. Nusiurbimo gaubto (34) padėtį nustatykite pagal darbo proceso poreikius ir pritvirtinkite nusiurbimo gaubtą fiksuojamuoju varžtu.
Prie nusiurbimo gaubto su kreipiamosiomis pavažomis (34) galima prijungti specialų Bosch dulkių siurblį. Siurbimo žarną su nusiurbimo adapteriu įstatykite į tam skirtą nusiurbimo gaubto atvamzdį.
Nuoroda: trintis, kuri dėl dulkių siurbimo metu susidaro siurbimo žarnoje ir papildomoje jrangoje, sukelia elektrostatinę
334 | Lietuvių k.
jkrovą, kurią naudotojas gali pajausti kaip statinę iškrovą (priklausomai nuo aplinkos jtakos ir kūno jautrumo). Siurbiant smulkias dulkes ir sausas medžiagas, Bosch rekomenduoja naudoti antistatinę žarną (papildoma jranga).
Rankų apsauga
Norėdami atlikti darbus su guminiu lėkštiniu šlifavimo disku (27)arba cilindriniu šepečiu/kūginio šepečiu/deimantine gręžimo karūna, visada primontuokite rankų apsaugą (26).
Rankų apsaugą (26) pritvirtinkite prie papildomos rankenos (5)/(6).
Standartinė papildoma rankena/vibraciją slopinanti papildoma rankena
Papildomą rankeną (5)/(6) priklausomai nuo darbo pobūdžio, prisukite prie reduktoriaus galvutės dešinėje arba kairėje.
▶ Elektrini įrankį naudokite tik su papildoma rankena (5)/(6).
▶ Nebenaudokite elektrinio įrankio, jei pažeista papildoma rankena (5)/(6). Nedarykite jokių papildomos rankenos (5)/(6) pakeitimų.
Vibration Control
Vibraciją slopinanti papildoma rankena (6) sumažina vibraciją, todėl darbas tampa malonesnis ir sauges-
nis.
Šlifavimo įrankių tvirtinimas
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso. Diskai darbo metu labai jkaista.
Nuoroda: jsitikinkite, kad prispaudžiamoji jungè (35) yra tinkamai sumontuota pagal C pav.
Istatytas „O“ formos žiedas (36) turi būti nepažeistas ir tinkamai sumontuotas pagal C pav. Pažeistą „O“ formos žiedą (36) pakeiskite.
Nuoroda: rekomenduojama naudoti greitai fiksuojančią prispaudžiamają veržlę (16). Naudojant prispaudžiamają veržlę (15), reikia įvertinti, kad ją atlaisvinant reikės panaudoti didesnę jėgą.
Nuvalykite šlifavimo suklj (25) ir visas dalis, kurias reikia montuoti.
Norėdami šlifavimo įrankį užveržti ar atlaisvinti, kad užfiksuotumėte šlifavimo suklį, paspauskite suklio fiksuojamąjį klavišą (1).
Suklio fiksuojamaji klavišą spauskite tik tada, kai šli-favimo suklys visiškai sustojęs. Priešingu atveju galite pažeisti elektrinj jrankj.
Šlifavimo/atpjovimo diskas
Atkreipkite dėmesį i šlifavimo įrankių matmenis. Kiaurymės skersmuo turi tiksliai tikti tvirtinamajai jungei. Nenaudokite adapterių ir tvirtinamųjų elementų.
Naudojant deimantinį pjovimo diską būtina atkreipti dėmesį į tai, kad ant disko pažymėta sukimosi krypties rodyklė sutap-tų elektrinio įrankio sukimosi kryptimi (žr. ant reduktoriaus korpuso pažymėta rodyklę).
Montavimo eilės tvarka nurodyta schemoje.
Norėdami pritvirtinti šlifavimo/atpjovimo diską, užsukite prispaudžiamają veržlę (15) ir užveržkite rageliniu raktu.
Istatę šlifavimo įrankį, prieš įjungdami patikrinkite, ar šlifavimo įrankis tinkamai pritvirtintas ir ar jis gali laisvai suktis. Išitikinkite, kad šlifavimo įrankis nekliūva už apsauginio gaubto ar kitų dalių.
Greitai fiksuojanti prispaudžiamoji veržlė SDS-clic

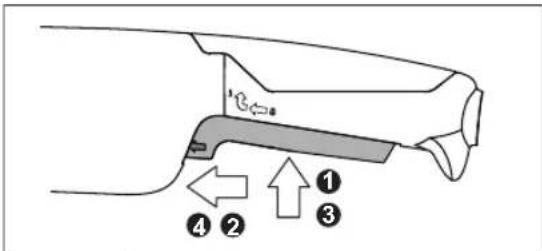

Kad galétumète lengvai pakeisti šlifavimo jrankius nenaudodami rakto, vietoje prispaudžiamosios veržlės (15) galite naudoti greitai fiksuojančią prispaudžiamają veržlę (16).
▶ Greitai fiksuojančia prispaudžiamają veržlę (16) leidžiama naudoti tik su šlifavimo arba pjovimo diskais.
Naudokite tik nepriekaištingos būklės, neapgadintą greitai fiksuojančią prispaudžiamają veržlę (16).
Prisukdami atkreipkite dėmesį į tai, kad greitai fiksuojančios veržlės (16) pusė su užrašu nebūtų nukreipta į šlifavimo diską; rodyklė turi būti nukreipta į indeksinę žymę (37).
Tinkamai pritvirtintą, nepažeistą greitai fiksuojančią prispaudžiamają veržłę galite atlaisvinti prieš laikrodžio rodyklę ranka sukdami rantytajį žiedą. Labai tvirtai užveržtą greitai fiksuojančią prispaudžiamają veržłę atlaisvinkite rageliniu raktu ir jokiu būdu nenaudokite replių. Uždékite ragelinį raktą, kaip pavaizduota paveikslėlyje.
Leidžiamieji šlifavimo įrankiai
Galite naudoti visus šioje instrukcijoje pateiktus šlifavimo jrankius.
Naudojamų šlifavimo įrankių leistinas sūkių skaičius [min ^-1 ] ir apskritiminis greitis [m/s] turi būti ne mažesni už žemiau esančioje lentelėje pateiktas vertes.
Todėl visada atkreipkite dėmesį šlifavimo įrankio etiketėje nurodytus leidžiamuosius sūkių skaičių ir apskritiminį greitį.
| maks. [mm] [mm] [°] | |||||||
| D b s d a [min] | -1] [m/s] | ||||||
 | 180 | 8 | - | 22,2 | - | 8500 | 80 |
| 230 | 8 | - | 22,2 | - | 6500 | 80 | |
 | 180 | 4,2 | - | 22,2 | - | 8500 | 80 |
| 230 | 4,2 | - | 22,2 | - | 6500 | 80 | |
 | 180 | - | - | - | - | 8500 | 80 |
| 230 | - | - | - | - | 6500 | 80 | |
 | 100 | 27 | - | M 14 | - | 8500 | 80 |
| 125 | 30 | - | M 14 | - | 6500 | 80 | |
 | 180 | 26 | - | M 14 | - | 8500 | 80 |
| 180 | 20 | - | 22,2 | - | 8500 | 80 | |
 | 125 -- M 14 - 8500 80 | ||||||
 | 83 -- M 14 - 8500 80 | ||||||
 | 180 | 3,0 | 7 | 22,2 | >0 | 8500 | 80 |
| 230 | 3,0 | 7 | 22,2 | >0 | 6500 | 80 | |
Dulkių, pjuvenų ir drožlių nusiurbimas
Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.
Kai kurios dulkės, pvz., ažuolo ir buko, yra vežį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.
- Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo jrangą.
- Pasirūpinkite geru darbo vietos vėdinimu.
- Rekomenduojama dévěti kvépavimo taků apsauginę kaukę su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.
▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.
Dulkių filtro išmontavimo/sumontavimas
Panaudotą dulkių filtrą (4) išmontuokite kartu su varžtais pagal A pav. Sumontuokite naują dulkių filtrą pagal B pav.
Kad išvengtumėte elektronikos pažeidimų, montuodami dulkių filtrą (4) naudokite tik originalius varžtus.
Naudojimas
▶ Neveikite elektrinio įrankio tokia apkrova, kad jis sustotų.
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Būkite atsargūs pjaudami atramines sienas, žr. skyrių „Statikos nuorodos“.
▶ İtvirtinkite ruošinį, jei jis tvirtai neguli veikiamas tik savojo svorio.
▶ Jei įrankis buvo veikiamas didele apkrova, kad jis atvėstų, kelias minutes leiskite jam veikti tuščiaja eiga.
▶ Nenaudokite elektrinio prietaiso su pjovimo staliuku.
▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso.
Diskai darbo metu labai jkaista.
Nurodymas: jei su įrnakiu nedirbate, iš kištukinio lizdo ištraukite kištuką. Elektrinis prietaisas, kai jo kištukas yra kištukiniame lizde ir yra tinklo jtampa, net ir išjungtas šiek tiek naudoja elektros srove.
Darbo patarimai
Rupusis šlifavimas
▶ Atlikdami rupiojo šlifavimo darbus su standžiomis šlifavimo priemonėmis, visada naudokite šlifavimui skirtą apsauginį gaubtą (8)/(9).
▶ Niekada nenaudokite pjovimo diskų šlifavimo darbams.
▶ Atliekant rupiojo šlifavimo darbus, pjovimui skirtas apsauginis gaubtas (17)/(18) arba šlifavimui skirtas apsauginis gaubtas (8)/(9) su primontuotu gaubtu pjovimo darbams (19) gali atsitrenkti i ruošinj, del ko galite prarasti kontrolę.
Geriausių rupiojo šlifavimo rezultatų pasieksite tada, kai šlifavimo diską laikysite nuo 30° iki 40° kampu. Elektrinį jrankį vedžiokite šiek tiek spausdami. Tada ruošinys labai nejkais, nepakis jo spalva ir nebus rievių.
Naudojant standžius diskus, kurie yra skirti tiek pjauti, tiek šlifuoti, reikia naudoti pjovimui skirtą apsauginį gaubtą (17)/(18) arba šlifavimui skirtą apsauginį gaubtą (8)/(9) su primontuotu gaubtu pjovimo darbams (19).
Paviršių šlifavimas žiedlapiniu šlifavimo disku
Norėdami šlifuoti žiedlapiniu šlifavimo disku, visada naudokite šlifavimui skirtą apsauginį gaubtą (8)/(9).
Su žiedlapiniu šlifavimo disku (papildoma jranga) galite apdirbti net ir išgaubtas plokštumas ar profilius. Žiedlapinio šlifavimo disko, lyginant su jprastiniais šlifavimo diskais, naudojimo laikas yra ilgesnis, jis kelia mažiau triukšmo ir mažiau jkaitina šlifuojamajj paviršių.
Paviršiaus šlifavimas šlifavimo disku
Norédami atlikti darbus su guminiu lékštiniu šlifavimo disku (27), visada primontuokite rankų apsaugą (26).
336 | Lietuvių k.
Šlifavimo disku galima šlifuoti be apsauginio gaubto.
Montavimo eilės tvarka nurodyta schemoje.
Norédami apdirbti metaliniais šepečiais, visada naudokite šlifavimui skirtą apsauginį gaubtą (8)/(9). Šlifuoti cilindriniais šepečiais/kūginiais šepečiais galima be apsauginio gaubto.
▶ Norėdami atlikti darbus su cilindriniu šepečiu arba kū-giniu šepečiu, visada primontuokite rankų apsaugą (26).
▶ Jei diskinių šepečių matmenys viršija leidžiamuosius matmenis, diskinių šepečių vielos gali įstrigti apsauginiame gaubte ir lūžti.
Montavimo eilės tvarka nurodyta schemoje.
Cilindrinj šepetj/kūginj šepetj/diskinj šepetj su M14 sriegiu reikia užsukti ant šlifavimo suklio tiek, kad jis gerai priglustų prie suklio sriegio gale esančios šlifavimo suklio jungės. Už-veržkite cilindrinj šepetj/kūginj šepetj/diskinj šepetj veržliniu raktu.
Norėdami pritvirtinti 22,22 mm skersmens diskinį šepetį, įstatykite prispaudžiamają junge (35) ant šlifavimo suklio (25), užsukite apvaliają veržlę (29) ir užveržkite ją rageliniu raktu.
Metalo atpjovimas
Pjaudami metalą standżiais pjovimo diskais arba deimantiniais pjovimo diskais visada naudokite pjovimui skirtą apsauginį gaubtą (17)/(18) arba šlifavimui skirtą apsauginį gaubtą (8)/(9) su primontuotu gaubtu pjovimo darbams (19).
▶ Jei pjovimo darbams su standžiais pjovimo diskais naudojamas šlifavimui skirtas apsauginis gaubtas (8)/(9) padidėja kibirkščiavimo, dalelių bei disko atplaišų išsviedimo ir disko trūkio rizika.
Pjaudami stumkite elektrinj įrankį pagal apdorojamą paviršių pritaikyta pastūma. Pjovimo disko nespauskite, neperkreip-kite ir nešvytuokite.
Iš inercijos besisukančių pjovimo diskų nestabdykite spausdami į šoną.
Elektrinį įrankį visada reikia stumti priešinga disko sukimuisi kryptimi. Priešingu atveju iškyla pavojus, kad įrankis nekontroliuojamai iššoks iš pjūvio vietos. Norėdami pjauti profilius ar keturbriaunius vamzdžius, geriausiai pasirinkite mažiausią skersmenį.
Akmens pjaustymas
Pjaudami akmenj standžiais pjovimo diskais arba deimantiniais pjovimo diskais, skirtais uolienoms/betonui, visada naudokite pjovimui skirtą nusiurbimo gaubtą su kreipiamosiomis pavažomis (34) arba pjovimui skirtą apsauginį gaubtą (17)/(18) arba šlifavimui skirtą apsauginį gaubtą (8)/(9) su primontuotu gaubtu pjovimo darbams (19).
▶ Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.
Dirbkite su apsaugine kauke.
Elektrinį įrankį leidžiama naudoti tik sausajam pjovimui ir šlifavimui.
▶ Naudojant pjovimui skirtą apsauginį gaubtą (17)/(18), šlifavimui skirtą apsauginį gaubtą (8)/(9) arba šlifavimui skirtą apsauginį gaubtą (8)/(9) su primontuotu gaubtu pjovimo darbams (19) atliekant pjovimo ir šlifavimo darbus betone ir mūro sienoje, padidėja dulkėtumas bei rizika prarasti elektrinio įrankio kontrolę, dėl ko gali įvykti atatranka.
Akmeniui pjauti geriausia naudoti deimantinj pjovimo diską. Naudojant pjovimui skirtą nusiurbimo gaubtą su kreipiamosiomis pavażomis (34), siurblys turi būti aprobuotas akmens dulkėms siurbti. Bosch siūlo specialius pritaikytus dulkių siurblius.
Elektrinj jrankj jjunkite ir kreipiamujų pavažų priekine dalimi pridėkite prie ruošinio. Stumkite elektrinj jrankj pagal apdorojamą paviršių pritaikyta pastūma.
Pjaunant ypač kietus ruošinius, pvz., betoną, kurio sudėtyje yra didelis kiekis žvyro, deimantinis pjovimo diskas gali perkaisti ir sugesti. Kad diskas perkaitęs, galima spresti iš kibirkščių srauto, atsiradusio aplink besisukantį diską.
Tokiu atveju, pjovimą nutraukite ir, kad deimantinis pjovimo diskas atvėstų, leiskite jam šiek tiek suktis tuščiaja eiga didžiausiu sūkių skaičiumi.
Pastebimai sumažėjęs darbo našumas ir kibirkščių vainikas rodo, kad deimantinis pjovimo diskas atšipo. Jį galite išgaląsti atlikdami trumpus pjūvius abrazyvinėje medžiagoje, pvz., kalkakmenyje.
Kitokių medžiagų pjovimas
Pjaudami tokias medžiagas kaip plastikas, kompozicinės medžiagos ir kt., standžiais pjovimo diskais arba „Carbide Multi Wheel“ pjovimo diskais visada naudokite pjovimui skirtą apsauginį gaubtą (17)/(18) arba šlifavimui skirtą apsauginį gaubtą (8)/(9) su primontuotu gaubtu pjovimo darbams (19). Naudodami nusiurbimo gaubtą su kreipiamosiomis pavažomis (34) pasieksite geresnį dulkių nusiurbimą.
Darbas su deimantinėmis gręžimo karūnomis
▶ Naudokite tik sausas deimantines grężimo karūnas.
▶ Norėdami atlikti darbus su deimantinėmis gręžimo karūnomis, visada primontuokite rankų apsaugą (26).
Deimantinio grężimo karūnos nepridėkite prie ruošinio lygiagrečiai. Panardinkite į ruošinį jstrižai ir sukamaisiais judesiais. Taip užtikrinsite optimalų deimantinės grężimo karūnos vėsinimą ir ilgesnį eksploatavimo laiką.
Statikos nuorodos
Atliekant išpjovas laikančiosiose sienose, būtina laikytis šalyje galiojančių reikalavimų. Šių direktyvų būtina laikytis. Prieš
pradėdami dirbti pasikonsultuokite su statybos inžinieriumi, architektu ar atsakingu statybos vadovu.
Paruošimas naudoti
Atkreipkite dėmesį i tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis.
Naudojant elektrinius jrankius su mobiliaisiais srovės genera- toriais, kurių galios rezervai nėra pakankami arba kuriuose nėra įtampos reguliatoriaus su paleidimo srovės stiprintuvu, gali būti patiriami galios nuostoliai arba elektrinis įrankis jjungimo metu gali nejprastai veikti.
Prašome patikrinti, ar naudojamas srovės generatorius yra tinkamas šiam elektriniam įrankiui, o ypač, ar atitinka tinklo jtampa ir dažnis.
Irankj laikykite tik už izoliuotų rankenų ir papildomos rankenos. Darbo įrankis gali kliudyti paslėptus elektros laidus arba savo maitinimo laidą. Palietus laidą, kuriuo teka elektros srovė, metalinėse prieįrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
ljungimas/išjungimas
Norėdami elektrini įrankį ijungti, pirmiausia paspauskite jjungimo-išjungimo jungiklj (3) ①, tada jj pastumkite pirmyn ②. Galiausiai jį paspauskite ir laikykite paspaustą ③.
Norédami užfiksuoti paspaustą jjungimo-išjungimo jungiklj (3), pastumkite jjungimo-išjungimo jungiklj (3) toliau j priekj ①.
Norėdami elektrinį įrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (3), o jei jis užfiksuotas, trumpai paspauskite jjungimo-išjungimo jungiklj (3) ir tada jį atleiskite.
Jungiklis be fiksatoriaus
Norėdami elektrinį įrankį įjungti, pirmiausia paspauskite jungimo-išjungimo jungiklj (3) ①, tada jį pastumkite pirmyn
②. Galiausiai ji paspauskite ir laikykite paspaustą ③.
Norėdami elektrinį įrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (3).
Prieš naudodami, patikrinkite šlifavimo įrankius. Šlifavimo įrankis turi būti nepriekaištingaį pritvirtintas ir tu ri laisvai suktis. Atlikite bandomajį paleidimą be apkrovos, trunkantį ne mažiau kaip 1 minutę. Nenaudo-kite pažeistų, nelygių ar vibruojančių šlifavimo įra-nkių. Pažeisti šlifavimo įrankiai gali sulūžti ir sužaloti.
Priežiūra ir servisas
Priežiūra ir valymas
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
Esant ekstremalioms eksploatavimo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrangą. Dažnai prapūskite ventiliacines angas ir prijunkite nuotėkio srovės apsauginį išjungiklj (PRCD). Apdorojant metalus elektrinio įrankio viduje gali nusėsti laidžios dulkės. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija.
Papildomą jrangą tinkamai sandėliuokite ir rūpeestingai prižiūrėkite.
Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:
www.bosch-pt.com
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.
leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esanti firminėje lentelėje.
Lietuva
Bosch jrankių servisas
Informacijos tarnyba: (037) 713350
Irankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses
Šalinimas
Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.
Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!
Tik ES šalims:
Nebetinkami naudoti elektriniai jrankiai turi būti šalinami atskirai. Naudokitės numatytomis surinkimo sistemomis.
338 | Lietuvių k.
Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.
