Typ produktu	Elektrická reťazová píla
Značka	RYOBI
Model	RCS1935B2C
Dĺžka vodiacej lišty	35 cm
Výkon	1800 W
Napájacie napätie	230 V ~ 50 Hz
Hmotnosť	4,5 kg
Garantovaná hladina akustického výkonu	104 dB(A)
Typ reťaze	Reťaz s nízkym spätným rázom
Systém mazania	Automatický, integrovaná olejová nádrž
Kapacita olejovej nádrže	100 ml (približne 12-18 min prevádzky)
Brzda reťaze	Áno, manuálna
Ochrana ruky	Áno, predná
Zachytávač reťaze	Áno
Odvetvovacia pätka	Áno
Trieda ochrany	Trieda II (dvojitá izolácia)
Určené použitie	Rezanie konárov, kmeňov, polien (domáce použitie)
Požadované ochranné vybavenie	Prilba, okuliare, rukavice, chrániče nôh, bezpečnostná obuv
Záručná doba	24 mesiacov (predĺžiteľná registráciou)

Často kladené otázky - RCS1935B2C RYOBI

Ako spustiť reťazovú pílu RYOBI RCS1935B2C?

Uistite sa, že brzda reťaze je v polohe RUN (potiahnite páku dozadu). Pripojte nástroj do elektrickej zásuvky. Stlačte tlačidlo odistenia spúšte, potom stlačte spúšť.
Dôležité: vždy držte reťazovú pílu oboma rukami.

Ako skontrolovať a nastaviť napnutie reťaze?

Odpojte reťazovú pílu. Noste rukavice. Povoľte nastavovacie koliesko vodiacej lišty. Potiahnite reťaz v strede lišty; medzera medzi zubami a lištou by mala byť 3 až 4 mm. V prípade potreby otočte koliesko na nastavenie napnutia, potom ho zaistite.
Pripomienka: nesprávne napnutá reťaz môže vykoľajiť a spôsobiť zranenie.

Aký typ oleja použiť na mazanie reťaze?

Použite špeciálny olej na reťazové píly, napríklad odporúčaný olej RYOBI. Nikdy nepoužívajte použitý alebo príliš hustý olej.
Rada: pred každým použitím skontrolujte hladinu oleja pomocou meradla. Plná nádrž vystačí približne na 12 až 18 minút rezania.

Ako funguje brzda reťaze?

Brzda reťaze sa aktivuje zatlačením predného chrániča ruky dopredu (páka). Okamžite zastaví reťaz.
Test: pred každým použitím zapnite reťazovú pílu, potom zatlačte páku. Reťaz by sa mala okamžite zastaviť. Ak nefunguje, dajte nástroj opraviť.

Aké sú základné bezpečnostné opatrenia?

Vždy noste prilbu, okuliare, rukavice, chrániče nôh a bezpečnostnú obuv. Držte reťazovú pílu oboma rukami (pravá ruka na zadnej rukoväti, ľavá na prednej). Udržujte osoby a zvieratá viac ako 15 m. Nikdy nerežte nad úrovňou ramien. Použite prúdový chránič 30 mA.

Ako udržiavať vodiacu lištu a reťaz?

Po každom použití očistite reťazovú pílu suchou handričkou. Skontrolujte napnutie a mazanie reťaze. Každých 5 hodín očistite mechanizmus brzdy reťaze. Ak je reťaz tupá, nabrúste ju alebo vymeňte. Používajte iba originálne diely.

Čo robiť v prípade spätného rázu?

Spätný ráz môže nastať, ak sa hrot vodiacej lišty dotkne predmetu alebo ak sa reťaz zasekne. Ako mu predísť: pevne držte nástroj oboma rukami, nerežte špičkou lišty, používajte reťaz s nízkym spätným rázom. V prípade spätného rázu odolávajte sile a nepúšťajte rukoväte.

Je možné použiť reťazovú pílu na orezávanie stromu?

Áno, ale iba na zemi. Nikdy nepoužívajte reťazovú pílu pri lezení na strom. Pri odvetvovaní ponechajte veľké spodné konáre na podopretie kmeňa. Malé konáre odrežte jedným rezom. Dávajte pozor na konáre pod napätím (pružinový efekt).

Ako uskladniť reťazovú pílu po použití?

Odpojte nástroj, nechajte ho vychladnúť. Očistite ho, odstráňte zvyšky. Nasaďte ochranný kryt na vodiacu lištu. Uskladnite na suchom, chladnom a vetranom mieste, mimo dosahu detí. Neskladujte vonku.

Kde nájsť náhradné diely a popredajný servis?

Používajte iba originálne diely RYOBI. Na opravu kontaktujte autorizované servisné stredisko. Zoznam je k dispozícii na ryobitools.eu. V záručnej dobe pošlite produkt do autorizovaného servisu s dokladom o kúpe.

NÁVOD NA OBSLUHU RCS1935B2C RYOBI

Nasad'te kryt ozubeného kola.

Zaštita za vid i lice

– treba imati oznaku CE i biti u skladu s EN 166 (za sigurnosno staklo) ili EN 1731 (za mrežne vizire)

Rukavice

– treba biti u skladu s EN381-7 i označena CE

Zaštita nogu (navlake preko hlača)

– treba biti u skladu s EN381-5, označena CE i pružati potpunu zaštitu.

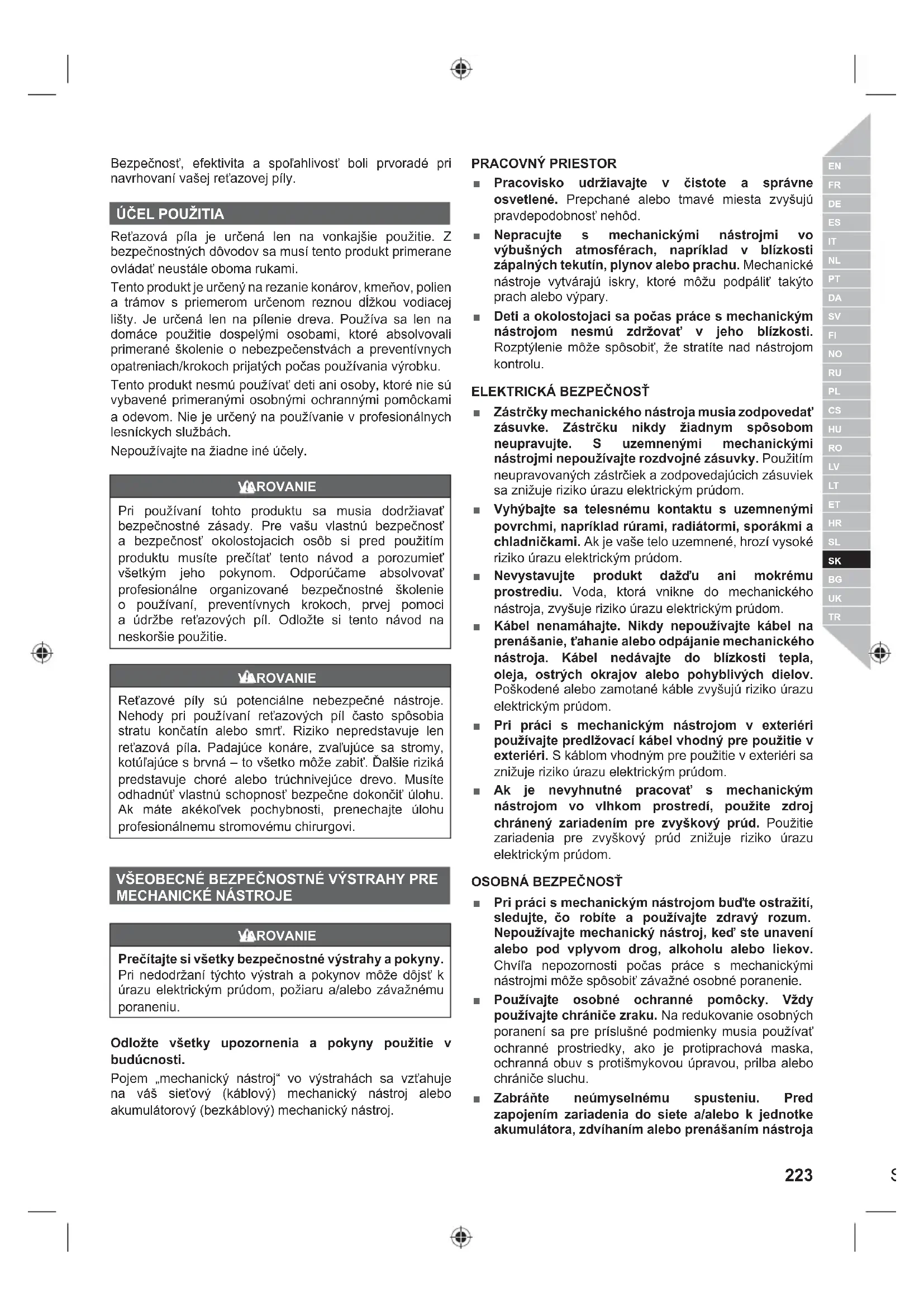

Bezpečnost', efektivita a spoľahlivost' boli prvoradé pri navrhovaní vašej ret'azovej píly.

ÚČEL POUŽITIA

Ret'azová píla je určená len na vonkajšie použitie. Z bezpečnostných dôvodov sa musí tento produkt primerane ovládat' neustále oboma rukami.

Tento produkt je určený na rezanie konárov, kmeňov, polien a trámov s priemerom určenom reznou dížkou vodiacej lišty. Je určená len na pílenie dreva. Používa sa len na domáce použitie dospelými osobami, ktoré absolvovali primerané školenie o nebezpečenstvách a preventívnych opatreniach/krokoch prijatých počas používania výrobku.

Tento produkt nesmú používať deti ani osoby, ktoré nie sú vybavené primeranými osobnými ochrannými pomôckami a odevom. Nie je určený na používanie v profesionálnych lesníckych službách.

Nepoužívajte na žiadne iné účely.

VAROVANIE

Pri používaní tohto produktu sa musia dodržiavať bezpečnostné zásady. Pre vašu vlastnú bezpečnosť a bezpečnosť okolostojacich osób si pred použitím produktu musíte prečítat tento návod a porozumiet’ všetkým jeho pokynom. Odporúčame absolvovať profesionálne organizované bezpečnostné školenie o používaní, preventívnych krokoch, prvej pomoci a údržbe reťazových píl. Odložte si tento návod na neskoršie použitie.

VAROVANIE

Ret'azové píly sú potenciálne nebezpečné nástroje. Nehody pri použivaní ret'azových píl často spôsobia stratu končatín alebo smrt'. Riziko nepredstavuje len ret'azová píla. Padajúce konáre, zvaľujúce sa stromy, kotúľajúce s brvná – to všetko môže zabit'. Ďalšie riziká predstavuje choré alebo trúchnivejúce drevo. Musíte odhadnút' vlastnú schopnosť bezpečne dokončit' úlohu. Ak máte akékol'vek pochybnosti, prenechajte úlohu profesionálnemu stromovému chirurgovi.

VŠEOBECNÉ BEZPEČNOSTNÉ VÝSTRAHY PRE MECHANICKÉ NÁSTROJE

VAROVANIE

Prečítajte si všetky bezpečnostné výstrahy a pokyny. Pri nedodržaní týchto výstrah a pokynov môže dôjst' k úrazu elektrickým prúdom, požiaru a/alebo závažnému poraneniu.

Odložte všetky upozornenia a pokyny použitie v budúcnosti.

Pojem „mechanický nástroj“ vo výstrahách sa vzťahuje na váš sieťový (káblový) mechanický nástroj alebo akumulátorový (bezkáblový) mechanický nástroj.

PRACOVNÝ PRIESTOR

■ Pracovisko udržiavajte v čistote a správne osvetlené. Prepchané alebo tmavé miesta zvyšujú pravdepodobnosť nehôd.
■ Nepracujte s mechanickými nástrojmi vo výbušných atmosférach, napríklad v blízkosti zápalných tekutín, plynov alebo prachu. Mechanické nástroje vytvárajú iskry, ktoré môžu podpálit takýto prach alebo výpary.
- Deti a okolostojaci sa počas práce s mechanickým nástrojom nesmú zdržovat' v jeho blízkosti. Rozptylenie môže spôsobit', že stratíte nad nástrojom kontrolu.

ELEKTRICKÁ BEZPEČNOST

Zástrčky mechanického nástroja musia zodpovedat' zásuvke. Zástrčku nikdy žiadnym spôsobom neupravujte. S uzemnenými mechanickými nástrojmi nepoužívajte rozdvojné zásuvky. Použitím neupravovaných zástrčiek a zodpovedajúcich zásuviek sa znižuje riziko úrazu elektrickým prúdom.
- Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, napríklad rúrami, radiátormi, sporákmi a chladničkami. Ak je vaše telo uzemnené, hrozí vysoké riziko úrazu elektrickým prúdom.
Nevystavujte produkt dažd'u ani mokrému prostrediu. Voda, ktorá vnikne do mechanického nástroja, zvyšuje riziko úrazu elektrickým prúdom.
Kábel nenamáhajte. Nikdy nepoužívajte kábel na prenášanie, t'ahanie alebo odpájanie mechanického nástroja. Kábel nedávajte do blízkosti tepla, oleja, ostrých okrajov alebo pohyblivých dielov. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
- Pri práci s mechanickým nástrojom v exteriéri používajte predlžovací kábel vhodný pre použitie v exteriéri. S káblom vhodným pre použitie v exteriéri sa znižuje riziko úrazu elektrickým prúdom.
Ak je nevyhnutné pracovat' s mechanickým nástrojom vo vlhkom prostredí, použite zdroj chránený zariadením pre zvyškový prúd. Použitie zariadenia pre zvyškový prúd znižuje riziko úrazu elektrickým prúdom.

OSOBNÁ BEZPEČNOST

• Pri práci s mechanickým nástrojom budte ostražití, sledujte, čo robíte a používajte zdravý rozum. Nepoužívajte mechanický nástroj, ked' ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíla nepozornosti počas práce s mechanickými nástrojmi môže spôsobit' závažné osobné poranenie.
• Používajte osobné ochranné pomôcky. Vždy používajte chrániče zraku. Na redukovanie osobných poranení sa pre príslušné podmienky musia používať ochranné prostriedky, ako je protiprachová maska, ochranná obuv s protišmykovou úpravou, prilba alebo chrániče sluchu.
  Zabráňte neúmyselnému spusteniu. Pred zapojením zariadenia do siete a/alebo k jednotke akumulátora, zdvíhaním alebo prenášaním nástroja

vždy skontrolujte, či je spínač vo vypnutej polohe. Pri prenášaní mechanických nástrojov s prstom položeným na spínači alebo pripájaní mechanických nástrojov so zapnutým spínacom sa zvyšuje riziko úrazu.

Pred zapnutím nástroja odstráňte prípadný nastavovací klin alebo klůč. Ked' necháte klůč alebo klin nasadený na rotujúci diel mechanického nástroja, môže dôjst' k vážnemu poraneniu osôb.
■ Nepreceňujte sa. Neustále zachovávajte pevnú oporu nôh a rovnováhu. Tak si zaistíte lepšiu kontrolu nad mechanickým nástrojom v nečakaných situáciách.
■ Primerane sa oblečte. Nenoste volný odev ani šperky. Vlasy, odev a rukavice nepribližujte k pohybujúcim sa dielom. Volný odev, šperky či dlhé vlasy sa môžu zachytit do pohyblivých častí.
Ak sú zariadenia vybavené pripojením na prostriedky na odsávanie a zber prachu, zaistite, aby boli správne pripojené a primerane sa používali. Pri použití týchto prostriedkov sa znižujú riziká pochádzajúce z prachu.

POUŽÍVANIE ELEKTRICKÉHO NÁSTROJA A STA-ROSTLIVOST OŇ

Na nástroj nevyvíjajte silu. Používajte vhodný nástroj pre dané použitie. Správny mechanický nástroj splní svoju úlohu lepšie a bezpečnejšie pri rýchlosti, na ktorů je určený.
■ Mechanický nástroj nepoužívajte, ak spínač nezapína a nevypína nástroj. Mechanický nástroj, ktorý sa nedá ovládat' spínačom, je nebezpečný a musí sa dat' opravit'.
Pred vykonaním akýchkol'vek úprav, výmene príslušenstva alebo odložením mechanického nástroja odpojte zástrčku zo siet'ovej zásuvky alebo jednotky akumulátora. Takéto preventívne opatrenie znižuje riziko neúmyselného spustenia mechanického nástroja.
■ Nečinné mechanické nástroje odložte mimo dosahu detí a nedovol'te používat' mechanický nástroj osobám neoboznámeným s mechanickým nástrojom alebo týmito pokynmi. Mechanické nástroje sú v rukách netrénovaných osób nebezpečné.
Na mechanických nástrojoch vykonávajte údržbu. Skontrolujte, či pohyblivé diely nie sú nesprávne nastavené alebo zablokované, či niektoré diely nie sú poškodené, ako aj akýkol'vek iný stav, ktorý by mohol ovplyvnit' činnost' mechanického nástroja. V prípade poškodenia nechajte mechanický nástroj pre použitím opravit'. Veľké množstvo nehôd je spôsobených nedostatočnou údržbou mechanických nástrojov.
■ Rezacie nástroje udržiavajte ostré a v čistote. Správne udržiavané rezacie nástroje s ostrými ostriami sa menej pravdepodobne zaseknú a l'ahšie sa ovládajú.
■ Mechanický nástroj, príslušenstvo a vrtáky a pod., používajte v súlade s týmto návodom, pričom berte do úvahy pracovné podmienky a úlohu, ktorú chcete vykonat'. Pri používaní mechanického nástroja na iné ako určené činnosti môže dôjst' k nebezpečným situáciám.

Rukoväte a úchopné povrchy udržiavajte suché, čisté a bez zvyškov oleja či maziva. Klzké rukoväte a úchopné povrchy neumožňujú bezpečnú manipuláciu a ovládanie nástroja v neočakávaných situáciách.

OPRAVY

■ Servis mechanického nástroja prenechajte kvalifikovanému servisnému pracovníkovi s použitím len identických náhradných dielov. Takto zachováte bezpečnosť mechanického nástroja.

ĎALŠIE VŠEOBECNÉ BEZPEČNOSTNÉ VÝSTRAHY

Niektoré regiony majú nariadenia, ktoré obmedzujú použitie produktu. Porad'te sa s miestnym úradom.
Produkt nikdy nedovol'te používat' det'om alebo osobám neoboznámeným s návodom na použitie. Miestne platné predpisy môžu obmedzovat' dobu použitia kosačky.
- Pred každým použitím skontrolujte, či všetky ovládacie prvky a bezpečnostné zariadenia fungujú správne. Mechanický nástroj nepoužívajte, ak vypínací spínač nezastaví motor.
- Počas obsluhy výrobku používajte kompletnú ochranu zraku a sluchu, pevné masívne rukavice a taktiež aj ochranu hlavy. Ak pracujete v prašnom prostredí, noste nasadený respirátor.
Nenoste oblečenie voľného strihu, krátke nohavice, ani bižutériu žiadneho druhu.
Dlhé vlasy zaistite, aby boli nad úrovňou pliec a nedošlo tak k ich zamotaniu do pohyblivých dielov.
■ Pozor na vymrštené, odletujúce alebo padajúce objekty. Okolostojacim, deťom a zvieratám zabráňte v prístupe do vzdialenosti menšej než 15 metrov od pracoviska.
■ Nepracujte pri nedostatočnom osvetlení. Obsluhujúci musí mat' jasný výhl'ad na pracovný priestor, aby mohol identifikovat' potenciálne nebezpečenstvo.
Použitie ochrany sluchu znižuje schopnosť počut' zvukové výstrahy (výkriky alebo alarmy). Operátor musí dávať zvlášť pozor, čo sa deje v pracovnej oblasti.
- Pri používaní podobných nástrojov v blízkosti sa zvyšuje riziko poranenia sluchu a potenciál pre ostatné osoby, ktoré vstúpia do pracovného priestoru.
Udržujte bezpečný postoj a rovnováhu. Nepreceňujte sa. Pri siahaní príliš d'aleko môžete stratit' rovnováhu a zvýšite riziko spätného nárazu.
- Žiadnu časť tela nedávajte do blízkosti žiadnej pohybujúcej sa časti.
Pred každým použitím nástroj skontrolujte. Skontrolujte správnu činnosť všetkých ovládacie prvkov vrátane brzdy reťaze. Skontrolujte, či nie sú uvoľnené napínadlá a či sú všetky kryty a rukoväte správne a bezpečne nasadené. Pred použitím vymeňte všetky poškodené diely.
Zariadenie žiadnym spôsobom neupravujte ani nepoužívajte diely či príslušenstvo, ktoré neodporúča výrobca.
Napájacia špička spôsobí fluktuácie napätia a môže mat' vplyv na ostatné elektrické zariadenia na rovnakom elektrickom vedení. Produkt pripojte do elektrickej siete s impedanciou max. 0.33 Ω minimalizujete tak

fluktuácie napätia. Bližšie vysvetlenie žiadajte od vášho dodávatel'a elektrickej energie.

VAROVANIE

Ak produkt spadne, utrpí silný náraz alebo začne neštandardne vibrovať, okamžite ho zastavte s skontrolujte, či nedošlo k poškodeniu alebo zistite príčinu vibrácií Akékol'vek poškodenie sa musí náležite opraviť alebo vymeniť v autorizovanom servisnom centre.

■ Elektrické napájanie musí byť privádzané cez zariadenie pre zvyškový prúd s vypínacím prúdom maximálne 30 mA.
Ak potrebujete použit' predlžovací kábel, dbajte na to, aby bol vhodný na použitie v exteriéri a mal prúdovú kapacitu dostatočnú na napájanie vášho produktu. Pred každý použitím skontrolujte, či nedošlo k poškodeniu. Pri použití ho vždy odviňte, lebo zvinuté káble sa môžu prehrievat'. Poškodené predlžovacie káble sa nesmú opravovat', ale vymenit' za ekvivalentný typ.
Ak je sietový kábel poškodený, musí byt' pred použitím vymenený.
Dbajte na to, aby bol napájací kábel umiestnený tak, aby ho nebolo možné poškodit' prerezaním, aby naň nikto nestúpil, nezakopol oň, ani ho inak nepoškodil alebo nenamáhal.
■ Produkt nikdy nezdvíhajte ani neprenášajte za elektrický kábel.
Nástroj nikdy neodpájajte z elektrickej siete t'ahaním za napájací kábel.
Napájací kábel nedávajte do blízkosti tepla, oleja alebo ostrých okrajov.
Pred použitím skontrolujte napájací kábel, či nie je poškodený. Pri akýchkol'vek známkach poškodenia ich musí vymenit' kvalifikovaná osoba v autorizovanom servisnom centre, aby nevzniklo riziko.

REŤAZOVÁ PÍLA – BEZPEČNOSTNÉ VÝSTRAHY

• Počas prevádzkovania výrobku majte všetky časti tela v bezpečnej vzdialenosti od pílovej ret'aze. Pred spustením ret'azovej píly skontrolujte, či sa ret'azová píla ničoho nedotýka. Chvíľa nepozornosti počas práce s ret'azovou pílou môže spôsobit zapletenie odevu alebo tela do pílovej ret'aze.
• Ret'azovú pílu vždy držte pravou rukou na zadnej rukováti a l'avou rukou na pravej rukováti. Pri opačnom držaní ret'azovej píly sa zvyšuje riziko osobného poranenia a toto držanie sa nesmie nikdy používat'.
  Elektrické náradie držte len za izolovaný povrch na uchopenie, pretože pilová reťaz môže príst do kontaktu so skrytým vedením alebo vlastným káblom. Pílová reťaze v kontakte so „živým“ vodičom by mohli spôsobit, že obnažené kovové diely budú pod prúdom a spôsobit obsluhujúcemu zásah elektrickým prúdom.
  Vždy používajte ochranné okuliare a chrániče sluchu. Odporúčajú sa aj d'alšie ochranné pomôcky na hlavu, ruky, nohy a chodidlá. Primeraný ochranný

odev znižuje riziko osobného poranenia od odletujúcich úlomkov alebo následkom náhodného kontaktu s pílovou reťazou.

■ Nepracujete s ret'azovou pílou na strome. Pri práci s ret'azovou pílou, keď sa nachádzate na strome, môže dôjst’ k osobnému poraneniu.
Neustále zachovávajte pevnú oporu nôh a pracuje s reťazovou pílou len v stoji na pevnom, bezpečnom a rovnom povrchu. Na klzkých alebo nestabilných povrchoch, napríklad rebríkoch, môže dôjst' k strate rovnováhy alebo kontroly nad reťazovou pílou.
- Pri rezaní konára, ktorý je napnutý, dávajte pozor na spätný náraz. Pri uvoľnení pnutia vo vláknach dreva môže odpružený konár udriet' obsluhujúceho a/ alebo spôsobit' stratu kontroly nad ret'azovou pílou.
- Pri rezaní kríkov a mladých stromčekov bud'te mimoriadne opatrní. Tenký materiál sa môže zachytit' v pílovej reťazi a môže šľahnút' smerom k vám alebo vás vyviest' z rovnováhy.
- Ret'azovú pílu prenášajte za prednú rukovát, pričom ret'azová píla je vypnutá a držíte ju d'alej od tela. Pre prenášaní alebo skladovaní ret'azovej píly vždy nasad'te kryt vodiacej lišty. Pri správnej manipulácii s ret'azovou pílou sa znižuje pravdepodobnosť náhodného kontaktu s pohybujúcou sa pílovou ret'azou.
- Dodržiavajte pokyny na mazanie, napínanie ret'aze a výmenu príslušenstva. Nesprávne napnutá alebo namazaná ret'az sa môže pretrhnúť alebo zvýšit' pravdepodobnosť spätného nárazu.
■ Rukoväte udržiavajte suché a čisté, bez zvyškov oleja či maziva. Zamastené a zaolejované rukoväte sú klzké a môžu spôsobit' stratu kontroly.
Píl'te len drevo. Nepoužívajte reťazovú pílu na iné ako určené účely. Nepoužívajte reťazovú pílu napríklad na pílenie plastov, muriva a iných ako drevených stavebných materiálov. Pri používaní reťazovej píly na iné ako určené práce môže vzniknút nebezpečná situácia.

Príčiny spätného nárazu a ako mu možno predchádzat':

Ked' sa špička vodiacej lišty dotkne nejakého predmetu alebo ked' sa ret'az zakliesni v reze, môže dôjst' k spätnému rázu.

Kontakt hrotu môže v niektorých prípadoch spôsobit' náhlu zvratnú reakciu, odhodit' vodiacu lištu nahor a dozadu smerom k obsluhujúcemu.

Pri zovretí pílovej reťaze pozdlž horného okraja vodiacej lišty môže prudko postrčit’ vodiacu lištu dozadu smerom k obsluhujúcemu.

Obidve tieto reakcie môžu spôsobit' stratu kontroly nad náradím, čo môže viest' k vážnemu zraneniu. Nespoliehajte sa len na bezpečnostné prvky ret'azovej píly. Pri obsluhe ret'azovej píly je potrebné prijať určité opatrenia na zabránenie vzniku úrazov alebo zranení pri rezacích prácach:

Spätný náraz je výsledok nesprávného používania nástroja a/alebo nesprávnych prevádzkových postupov a možno mu predchádzať vykonávaním príslušných predbežných opatrení uvedených nižšie:

■ Udržiavajte pevný úchop, pri ktorom palce a prsty

obopínajú rukováte ret'azovej píly a obe ruky sú umiestnené na píle a vaše telo je v polohe, ktorá vám umožní odolávat' sile spätného nárazu. Sily spätného nárazu môže kontrolovať obsluhujúci, ak podnikne príslušné predbežné opatrenia. Ret'azovú pílu nepúšťajte.

Nesiahajte príliš d'aleko a nepíl'te nad výškou pliec. Tak predídete neúmyselnému kontaktu hrotu a zaistíte si lepšiu kontrolu nad reťazovou pílou v neočakávaných situáciách.
- Používajte len náhradné lišty a ret'aze špecifikované výrobcom. Nesprávne náhradné lišty a ret'aze môžu spôsobit' pretrhnutie ret'aze a/alebo spätný náraz.
- Dodržiavajte pokyny výrobcu na ostrenie a údržbu ret'azovej píly. Pri poklese obmedzovacej pätky môže dochádzat' k častejšiemu spätnému nárazu.

REŤAZOVÁ PÍLA – ĎDALŠIE BEZPEČNOSTNÉ VÝSTRAHY

• Pri prvom použití produktu sa odporúča pílit' polená na koze na drevo alebo vidlici.
  ■ Skontrolujte, či sú všetky ochranné kryty, rukoväte a nárazové ostrie správne nasadené a v dobrom stave.
  Osoby obsluhujúce produkt musia byt' v dobrom zdravotnom stave. Výrobok je t'ažký, preto obsluha musí mat' dobrú fyzickú kondíciu. Obsluhujúca osoba musí byt' v strehu, mat' dobrý zrak, pohyblivost', rovnováhu a byt' manuálne zručná. V prípade akýchkol'vek pochybností nepracujte s produktom.
  Nepúšťajte sa do práce s produktom, kým nevyčistíte pracovisko, nezaistíte si pevný postoj a nebudete mať naplánovanú únikovú trasu od padajúceho stromu.
  ■ Pozor na vyfukovanie oparu maziva a pilín. V prípade potreby použite masku alebo respirátor.
• Ak dôjde k poškodeniu napájacieho kábla, servis výrobku zverte len autorizovanému servisnému stredisku.
  Okrem toho, že neusporiadané káble predstavujú riziko usmrtenia elektrickým prúdom, môžu spôsobit pády a zakopnutia. Odpojte produkt od zdroja energie.
  Nerežte vinič alebo malý podrast (s priemerom menším ako 75 mm).
• Počas obsluhy vždy ret'azovú pílu držte obomi rukami. Obidve rukoväte uchopte pevne obopnutím palcami a prstami. Pravá ruka musí byť na zadnej rukoväti a l'avá ruka na prednej rukoväti.
  ■ Pred spustením výrobku skontrolujte, že sa pílová reťaz nedotýka žiadneho predmetu.
  Výrobok žiadnym spôsobom neupravujte ani ho nepoužívajte na napájanie akéhokol'vek príslušenstva či zariadení, ktoré výrobca pily neodporúča.
  V blízkosti obsluhujúcej osoby sa musí nachádzat' lekárnička obsahujúca dostatok materiálu na obviazanie rany a prostriedky na privolanie pomoci (napr. pišťalka). V rozumnom dosahu by mala byt aj väčšia a komplexnejšia súprava.

• Pri prevádzkovaní výrobku vždy používajte prilbu. Prilba vybavená so štítom z mriežky môže znížit' riziko poranenia tváre a hlavy v prípade, ak dôjde k spätnému nárazu.

• Nesprávne naputá reťaz môže vyskočit’ z vodiacej lišty a spôsobit’ závažné poranenie alebo smrt’. Dížka reťaze závisí od teploty. Pravidelne kontrolujte napnutie.
  ■ Mali by ste si navyknút na novú reťazovú pílu vykonávaním jednoduchých rezov na bezpečne podoprenom dreve. To robte vždy, ked’ ste pílu nejakú dobu nepoužívali.
  Aby ste znížili riziko poranenia spojené s kontaktom s otáčajúcimi sa časťami, vždy motor zastavte, aplikujte brzdu reťaze a vytiahnite zástrčku z elektrickej zásuvky. Skontrolujte, či sa všetky pohyblivé diely úplne zastavili:

– pred ponechaním výrobku bez dozoru
– pred čistením alebo odstránením upchatia
– Pred montážou alebo demontážou nástavcov
– pred kontrolou, údržbou alebo prácou na produkte

• Veľkost pracovnej zóny závisí od vykonávanej práce, ako aj od veľkosti stromu alebo spracovávaného materiálu. Napríklad, padajúci strom vyžaduje väčšie pracovisko ako vykonávanie iných rezov, napr. skracovanie výrezov a pod. Obsluhujúca osoba si musí uvedomovať a mať kontrolu nad všetkým, čo sa deje na pracovisku.
  Nerežte s telom v línii s vodiacou lištou a reťazou. Ak predsa len zaznamenáte spätný náraz, zabránite týmto, aby reťaz prišla do kontaktu s vaším telom alebo hlavou.
  Nepoužívajte pílové pohyby vzad a vpred, nechajte pracovat' samotnú ret'az, udržiavajte ju ostrú a nesnažte sa tlačit' ret'az cez rez.
  V konečnej fáze rezu na pílu netlačte. Budřte pripravení udržat' hmotnost' píly, po prepílení dreva. V opačnom prípade môže dôjst' k prípadnému závažnému osobnému poraneniu.
• Nezastavujte pílu v strede pílenia. Nechajte ju bežat', kým nevyjde úplne z rezu.

Osobné ochranné pomôcky

Osobné ochranné prostriedky v dostatočnej kvalite, aké používajú profesionáli, pomôžu znížit' riziko zranenia obsluhujúcej osoby. Pri práci s reťazovou pílou je nevyhnutné používať nasledujúce položky:

Bezpečnostná helma

- musí spíňat' EN 397 a mat' označenie CE

Ochrana sluchu

musí spíňat' EN 352-1 a mat' označenie CE

Ochrana zraku a tváre

- musí mat' označenie CE a splňat' EN 166 (pre ochranné okuliare) alebo EN 1731 (pre mriežkové priezory)

Rukavice

musí spíňat' EN381-7 a mat' označenie CE

- musia spíňat' EN381-5, mat' označenie CE a zabezpečovat' všestrannú ochranu.

- musí spĺňat' EN ISO 20345:2004 a mat' označenie štítu s vyobrazením reťazovej píly podľa EN 381-3. (Príležitostní používatelia môžu používať bezpečnostné čižmy vybavené ocelovými špičkami

s ochrannými gumákmi, ktoré spíňajú EN 381-9, pokial' je terén rovný a existuje len minimálne riziko zakopnutia alebo zachytenia sa o podrast)

Plášte pre ret'azové pily na ochranu hornej polovice tela

- musí spíňat' EN 381-1 a mat' označenie CE

POKyny TÝKAJÚCE SA SPRÁVNYCH TECHNÍK PRE ZÁKLADNÉ PORÁŽANIE, ODVETVOVÁVANIE A PRE-REZÁVANIE

Porozumenie silám v dreve

Ked' porozumiete smerovým tlakom a pnutiam v dreve, môžete redukovat' výskyt „zovretí" alebo ich aspoň pri pílení očakávať. Pnutie v dreve znamená, že vlákna sú t'ahané od seba a ak pilite v tejto oblasti, „zárez" alebo rez, ako píla postupuje d'alej, bude mat' tendenciu otvárat' sa. Ak je poleno podopierané na koze a jeho koniec vidí bez podpory cez okraj, na hornej ploche vzniká pnutie, lebo hmotnost' prečnievajúceho polena nat'ahuje vlákna. Podobne, spodná strana polena bude stláčaná a vlákna tlačené dokopy. Pri vykonaní rezu v tejto oblasti bude mat' zárez tendenciu počas rezania sa uzatvárat'. Tým dôjde k zovretiu ostria.

Porážanie stromu

Pozrite stranu 273 - 274.

Pri skracovaní a porážaní dvoma alebo viacerými osobami súčasne je potrebné oddelit' porážanie od skracovania vzdialenostou minimálne dvojnásobku výšky porážaného stromu. Stromy sa nesmú porážat' spôsobom, ktorý by ohrozil akúkol'vekk osobu, zasiahol akúkol'vek inžiniersku siet' alebo spôsobil škody na majetku. V prípade, že strom predsa zasiahne nejakú inžiniersku siet', je potrebné bezodkladne upovedomit' príslušnú spoločnosť.

Ak pracujete na teréne so sklonom, stojte vždy s pílou hore na svahu, kedže strom sa môže po spílení šmýkat' alebo gúľať smerom dole.

Pred zahájením pílenia musí byt úniková trasa naplánovaná a vyčistená. Úniková cesta by mala presahovať dozadu a diagonálne po zadnú časť očakávanej línie pádu.

Pred zahájením porázania zhodnotte prirodzené naklonenie stromu, polohu väčších konárov a smer vetra a určite tak pravdepodobný smer pádu stromu.

Zo stromu odstráňte hlinu, kamene, voľnú kôru, klince, strmene a drôty.

Nepokúšajte sa porážat' práchnivé stromy ani stromy, ktoré boli poškodené vetrom, požiarom, bleskom atd'. Je to extrémne nebezpečné a takúto činnost' smú vykonávat' len profesionálni ošetrovatelia stromov.

Podtínací rez

Pozrite stranu 273 - 274.

Kolmo na smer pádu urobte do kmeňu stromu zárez do híbky 1/3 jeho priemeru. Najskôr urobte spodný vodorovný podtínací rez. Predídete tak zovretiu pílovej reťaze alebo vodiacej lišty pri vykonávaní druhého zárezu.

■ Zadný podtínací rez

Pozrite stranu 273 - 274.

Zadný podtínací rez vykonajte minimálne o 50 mm vyššie ako vodorovný podtínací rez. Zadný podtínací rez vykonajte kolmo na vodorovný podtínací rez. Zadný podtínací rez vykonajte tak, aby ako pánt poslúžil dostatok dreva. Drevo slúžiace ako pánt zabráni skrúteniu stromu a jeho pádu nesprávnym smerom. Cez pánt nepíľte.

Ako sa podtínací rez blíži k pántu, strom by mal začat' padat'. Ak existuje akákol'vek možnosť, že strom nespadne požadovaným smerom alebo sa nakloní opačným smerom a zovrie pílovú reťaz, prestaňte pílit' pred dokončením zadného podtínacieho rezu a pomocou klinov z dreva, plastu alebo hliníka otvorte rez a zvaľte strom požadovaným smerom pádu.

Ked' strom začne padat', vyberte ret'azovú pílu z rezu, zastavte motor, spustite ret'azovú pílu nadol a potom použite naplánovanú únikovú trasu. Dávajte pozor na padajúce konáre nad hlavou a sledujte, kam stúpate.

Odstraňovanie koreňových nábehov

Pozrite stranu 274.

Koreňový nábeh je veľký koreň, ktorý vychádza z kmeňa stromu nad zemou. Pred spilovaním stromu odstráňte všetky veľké koreňové nábehy. Najprv urobte do koreňového nábehu vodorovný rez a potom zvislý rez . Odstráňte odrezané časti z pracovnej zóny. Po odstránení koreňových nábehov môžete začat’ spilovat’.

Tlak a t'ah

Spätné pôsobenie (reakcia) je vždy v opačnom smere, ako je smer otáčania reťaze. Obsluha musí byť preto pripravená kontrolovať snahu výrobku t'ahat' (pohyb dopredu) pri rezaní dolným okrajom lišty. Aby ste zabránili takému pohybu, vždy bezpečne zapojte nárazník s hrotmi. Pri rezaní pozdíž horného okraja možno výrobok t'ahat' dozadu (smerom k obsluhe). Aby ste tomu predišli, pri rezaní pozdíž horného okraja zabezpečte, aby sa reťaz nezasekla.

Píla zaseknutá v reze

Zastavte pílu a zaistite ju. Nevyt'ahujte nasilu reťaz a lištu von z rezu, inak sa reťaz pravdepodobne pretrhne a následne môže vyletiet dozadu a udriet' obsluhujúcu osobu. Táto situácia bežne nastane, lebo drevo je nesprávne podoprené a dochádza k násilnému uzatvárania rezu pod tlakom, čím dochádza k zovretiu ostria. Ak pri úprave podpery nedôjde k uvolneniu lišty a reťaze, pomocou drevených klinov alebo páky roztvorte rez a uvolnite reťaz. Nikdy sa nepokúšajte spustit' reťazovú pílu, keď je vodiaca lišta už v reze alebo záreze.

Kízanie/Skákanie

Ked' sa ret'azová píla prestane počas rezania zahlbovat', vodiaca lišta môže začat' skákat' alebo sa nebezpečne šmýkat' po povrchu dreva alebo vetvy, čo môže spôsobit' stratu ovládania ret'azovej píly. Aby ste znížili klizanie alebo skákanie, vždy ret'azovú pílu používajte držiac ju obomi rukami. Pílová ret'az musí vždy vytvárat' drážku na rezanie. Ret'azovou pílou nikdy nerežte malé ohybné konáre ani kríky. Ich veľkost' a ohybnost' môže ľahko zapríčinit' odskočenie píly smerom k vám alebo jej zachytenie dostatočnou silou, aby došlo k spätému nárazu. Najlepšími nástrojmi na tento druh práce sú ručná píla, odvetvovacie

Skracovanie je pílenie polien na určité dĺžky. Je dôležité aby ste si zabezpečili pevnú oporu nôh a hmotnosťou rovnomerne rozloženou na oboch nohách. Ked' je to možné, guľatinu nadvihnite a podoprite pomocou konárov, inej guľatiny alebo klinov. Dodržiavajte jednoduchý návod na jednoduché pílenie. Ked' je guľatina podpretá po celej dĺžke, píli sa z vrchu (zhora).

Ked' je gulatina podpretá na jednom konci, odpíte 1/3 priemeru zo spodnej strany (zospodu). Potom vykonajte záverečný rez zospodu, ktorý sa spojí s prvým rezom.

Ked' je gul'atina podpretá na oboch koncoch, odpíl'te 1/3 priemeru z vrchnej strany (zhora). Potom vykonajte záverečný rez spodných 2/3, ktorý sa spojí s prvým rezom. Pri skracovaní na svahu vždy stojte na hornej strane gul'atiny. Aby ste pri prerezávaní udržali maximálnu kontrolu, uvol'nite rezný tlak pri konci rezu, pričom neuvolňujte uchopenie na rukovätiach ret'azovej píly. Nedovol'te, aby sa ret'az dotkla zeme. Po dokončení rezu počkajte, kým sa ret'az nezastaví a až potom pohybujte ret'azovou pílou. Pred presunom od stromu k stromu vždy zastavte motor.

Odvetvovanie stromu

Pozrite stranu 276.

Odvetvovanie je odstraňovanie konárov z porazeného stromu. Pri odvetvovaní nechajte väčšie spodné konáre, aby držali kmeň nad zemou. Malé konáre odstráňte jedným rezom. Napnuté konáre sa musia rezat' zdola nahor, aby nedošlo k zovretiu reťazovej píly.

Napnuté konáre

Pozrite stranu 276.

Drevo pod pnutím je akékol'vek poleno, vetva, zakorenený peň alebo mladý strom, ktoré sú ohnuté pod tlakom iného dreva a ktoré sa po odrezaní alebo odstránení vymrštia spät'.

U spíleného stromu sa môže zakorenený peň vymrštiť smerom hore pri oddel’ovaní rezaného kusa od pňa. Dávajte pozor na drevo pod pnutím, je nebezpečné. Nepokúšajte sa ohýbat konáre alebo pahýle, ktoré sú napnuté, pokial na to nemáte profesionálny výcvik a kompetencie.

VAROVANIE

Drevo pod pnutím je nebezpečné a môže vás zasiahnut' a spôsobit' stratu kontroly nad náradím. To môže spôsobit' vážne alebo smrteľné zranenie. To musia vykonávať zaškolení používatelia.

PREPRAVA A SKLADOVANIE

Pozrite stranu 281 - 284.

Výrobok zastavte a odpojte ho od prívodu elektrickej energie. Pred uskladnením alebo prepravou vo vozidle nechajte výrobok vychladnút.
- Odstráňte zo zariadenia všetky cudzie materiály.

Odložte ho na suché a dobre vetrané miesto, na ktoré nemajú prístup deti. Náradie neuskladňujte v blízkosti žieravých látok, ako napríklad v blízkosti záhradníckych chemických prípravkov alebo solí na zimný posyp komunikácií. Neskladujte v exteriéri.

■ Predtým, ako zariadenie odložíte alebo počas prepravy nasadte kryt vodiacej lišty.
- Pri preprave zaistite produkt pred pohybom alebo pádom, aby nedošlo k poraneniu osôb alebo poškodeniu produktu.

ÚDRŽBA

Produkt vždy udržiavajte v dobrom pracovnom stave.

VAROVANIE

Používajte len originálne náhradné diely, príslušenstvo a nástavce výrobcu. V opačnom prípade môže dôjst' k možnému poraneniu, nedostatočnému výkonu a strate platnosti záruky.

VAROVANIE

Odpojte výrobok z napájacieho zdroja pred čistením, nastavovaním alebo vykonávaním údržby na výrobku. V opačnom prípade môže dôjst' k závažnému poraneniu osôb.

Môžete vykonávať len úpravy alebo opravy popísané v tejto príučke. Ostatné opravy zverte len autorizovanému servisnému stredisku
V dôsledku nesprávnej údržby, odstránenia alebo úpravy bezpečnostných funkcií, ako je brzda ret'aze, chránič ruky (vpredu a vzadu) nárazník s hrotmi, zachytávač ret'aze, vodiaca lišta, pílová ret'az s malým spätným nárazom, môže dôjst k nesprávnemu fungovaniu bezpečnostných funkcií a k väčšej pravdepodobnosti vážneho poranenia. Výrobok odborne udržiavajte a zachovávajte jeho bezpečnosť.
Bezpečné ostrenie ret'aze je úloha vyžadujúca určitů zručnost'. Preto výrobca dôrazne odporúča vymenit opotrebovanú alebo tupú ret'az za novú, ktorú získate v autorizovanom servisnom stredisku. Číslo dielu nájdete v tabul'ke špecifikácií produktu v tomto návode.
■ Dodržiavajte pokyny na mazanie a kontrolu a nastavovanie napnutia retaze.
■ Po každom použití vyčistite produkt mäkkou suchou tkaninou.
■ Skontrolujte všetky skrutky, matice v častých intervaloch či sú riadne utiahnuté, aby sa zaistila bezpečná prevádzka stroja. Akýkol'vek poškodený diel sa musí náležite opravit' alebo vymenit' v autorizovanom servisnom centre.

ZVYŠKOVÉ RIZIKÁ:

Aj ked' sa nástroj používa podľa predpisu, nie je možné eliminovať určité zvyškové rizikové faktory. Pri použití vznikajú nasledujúce riziká a obsluhujúca osoba musí venovať zvláštnu pozornosť, aby nedošlo k nasledovnému:

Zranenie spôsobené vibráciami – Vždy používajte správny nástroj pre danú úlohu. Používajte určené rukoväti. Obmedzte dížku pracovného času a vystavenie účinkom.

Vystavovanie hluku môže spôsobit' poranenie sluchu. – Používajte ochranu sluchu a obmedzte expozíciu
■ Kontakt s nechráneným pilovým ozubením (nebezpečenstvá porezania).
■ Neočakávaný, náhly pohyb alebo spätný náraz vodiacej lišty (nebezpečenstvo porezania).
■ Diely vymrštené z pílovej ret'aze (nebezpečenstvo porezania/vstreknutia).
■ Vyvrhnuté kusy obrobku (drevené triesky, odštepy).
■ Vdýchnutie dreveného prachu a čiastočiek.
■ Kontakt kože s olejom.

OBMEDZENIE RIZIKA

Boli hlásené prípady, kedy vibrácie z ručných nástrojov u niektorých osób prispeli k stavu nazývanému Raynaudov syndróm. K symptómom patria: třpnutie, znecitlivenie a blednutie prstov, zvyčajne zjavné po vystaveniu zime. Je známe, že k vývoju týchto symptómov prispievajú: dedičné faktory, vystavovanie zime a vlhkosti, diéta, fajčenie a pracovné návyky. Opatrenia, ktoré môže vykonať obsluhujúca osoba na možné zníženie účinkov vibrácii:

■ V studenom počasí udržiavajte svoje telo v teple. Pri práci so zariadením noste rukavice, aby ste mali ruky a zápästia v teple. Boli hlásené pripady, kedy hlavným faktorom prispievajúcim k Raynaudovmu syndrómu bolo studené počasie.
■ Po každom určitom časovom úseku prevádzky cvičte, aby ste zlepšili krvný obeh.
■ Počas práce si doprajte časté prestávky. Obmedzte počet vystavení za deň.
Ochranné rukavice dostupné u profesionálnych predajcov ret'azových píl sú určené špeciálne pre použitie s ret'azovými pílami a zaistia ochranu, dobré uchopenie a tiež znižujú znižujú účinok vibrácif rukováte.

Ak zistíte ktorýkol'vek zo symptómov tohto stavu, okamžite prerušte používanie zariadenia, navštívte svojho lekára a povedzte mu o symptómoch.

VAROVANIE

Pri dlhodobom alebo zvýšenom používaní môže dôjst' k zraneniam. Pri používaní nástroja príliš dlhé obdobia si vždy doprajte pravidelné prestávky.

Pílová ret'az so slabým spätným nárazom pomáha znižovať pravdepodobnosť, že dôjde k spätnému nárazu.

Výstupky (obmedzovače híbky) pred každým rezným zubom minimalizujú silu spätného rázu tým, že bránia rezným zubom príliš hlbokému vniknutiu v zóne spätného rázu. Používajte len kombinácie náhradných vodiacích líšt a ret'azí odporúčaných výrobcom.

Po naostrení ret'aze bud'te vel'mi opatrní, pretože ostrením sa znižuje vlastnosť ochrany pred spätným rázom. Pre vašu vlastnú bezpečnosť vymieňajte pílové ret'aze pri poklese výkonnosti pílenia.

TImiaci klin

Integrovaný tlmiaci klin môže byt použitý ústredný bod pri rezaní. Pomáha udržiavať stabilitu tela ret'azovej píly pri rezaní. Pri pílení tlačte zariadenie dopredu, kým sa hroty nezahryznú do okraja dreva, potom pohybom zadnej rukoväte nahor alebo nadol v smere reznej línie pomáhajte zmierňovať fyzické pnutie rezania

Vodiace lišty

Všeobecne majú vodiace lišty s hrotmi a malým polomerom o niečo menší potenciál spätného nárazu. Mali by ste používat' vodiacu lištu a zodpovedajúcu ret'az, ktorá je dostatočne dlhá pre danú úlohu. Dlhšie lišty zvyšujú riziko straty kontroly pri pílení. Pravidelne kontrolujte napnutie ret'aze. Pri pílení menších vetiev (menej ako plná dĺžka vodiacej lišty) je vyššia pravdepodobnosť, že dôjde k odhodeniu ret'aze, pokial' jej napnutie nie je správne.

Brzda ret'aze

Brzdy ret'aze sú určené na rýchle zastavenie otáčajúcej sa ret'aze. Ret'az sa musí okamžite zastavit', ked' sa páčka brzdy ret'aze/chránič ruky zatlačia smerom k lište. Brzda ret'aze nezabraňuje spätnému rázu. To len znižuje riziko zranenia, keby došlo ku kontaktu lišty ret'aze s telom obsluhujúce osoby v prípade spätného nárazu. Brzdu ret'aze je potrebné pred každým použitím otestovat', či funguje správne v uvoľnenej aj zabrzdenej polohe.

Zachytávač ret'aze

Zachytávač ret'aze zabraňuje odhodeniu pílovej ret'aze smerom k obsluhe, ak sa ret'az uvoľní alebo roztrhne.

MONTÁŽ

VAROVANIE

Ak nejaké predmety chýbajú alebo sú viditelne poškodené, nepracujte s týmto strojom, kým sa súčasti nevymenia. Pri nerešpektovaní tejto výstrahy by mohlo dôjst' k vážnemu poraneniu osôb.

MONTÁŽ PÍLOVEJ REŤAZE A VODIACEJ LIŠTY

Pozrite stranu 268 - 269.

1. Odpojte elektrickú zástrčku. Používajte ochranné rukavice.
2. Odskrutkujte poistné tlačidlo vodiacej lišty a odstráňte kryt ret'azového kolesa.
3. Pílová reťaz musí byť otočená v smere otáčania reťaze. Ak sú orientované dozadu, otočte celú reťaz.
4. Články reťazového prevodu vložte do drážky lišty.
5. Ret'az musí vytvorit' slučku v zadnej časti vodiacej lišty.
6. Podržte reťaz v správnej pozícií na lište a nasadťe slučku okolo hnacieho reťazového kolesa. Spustite lištu, aby maticová skrutka prešla cez otvor v nasadenej zostave napnutia reťaze.
7. Nasadte kryt ozubeného kolesa a potom v smere pohybu hodinových ručičiek utiahnite poistný gombík napínania reťaze/vodiacej lišty, kým nezapadne v správnej polohe. Napnutie reťaze pravidelne kontrolujte.

Napnutie ret'aze je správne, keď medzera medzi medzi nožom v ret'azi a lištou približne 3 mm až 4 mm. Potiahnite ret'az v strede spodnej strany nadol (smerom od lišty) a odmerajte vzdialenost' medzi lištou a nožmi ret'aze.

1. Odpojte ho od zdroja napájania. Používajte ochranné rukavice.
2. Na vykonanie napnutia reťaze úplne uvoľnite poistný gombík napínania reťaze/vodiacej lišty; potom v smere pohybu hodinových ručičiek utiahnite poistný gombík napínania reťaze/vodiacej lišty, kým nezapadne v správnej polohe. Napnutie reťaze pravidelne kontrolujte.

Napnutie ret'aze je správne, keď medzera medzi medzi nožom v ret'azi a lištou približne 3 mm až 4 mm. Potiahnite ret'az v strede spodnej strany nadol (smerom od lišty) a odmerajte vzdialenost' medzi lištou a nožmi ret'aze.

a pílová ret'az musí správne obopínat' ozubené koleso. Ak bude po zaistení poistného gombíka napínania ret'aze/vodiacej lišty napnutie ret'aze vel'mi tesné alebo vel'mi vol'né, skontrolujte, či sú vodiaca lišta a zostava napínania ret'aze čisté a správne zmontované.

V prípade potreby demontujte kryt ozubeného kolesa a vodiacu lištu, vykonajte vyčistenie a znova zmontujte diely.

PREVÁDZKA

PRIDÁVANIE MAZACIEHO OLEJA REŤAZE

Pozrite stranu 269.

VAROVANIE

1. Vyčistite plochu v okolí olejového viečka, aby nedošlo ku kontaminácii.
2. Odskrutkujte a odstráňte viečko z olejovej nádržky.
3. Do olejovej nádržky nalejte olej a sledujte hladinomer oleja. Dbajte na to, aby do olejovej nádržky pri naplňaní nevnikli žiadne nečistoty.
4. Znova nasadte a utiahnite olejové viečko. Prípadne vyliaty olej utrite.
5. Jedna plná olejová nádržka umožňuje používanie píly po dobu 12 - 18 minút.

DRŽANIE REŠAZOVEJ PÍLY

Pozrite stranu 269.

Ret'azovú pílu vždy držte pravou rukou na zadnej rukoväti a l'avou rukou na pravej rukoväti. Uchopte obe rukoväte, aby palce a prsty obopínali rukoväte. Dbajte na to, aby vaša l'avá ruka držala prednú rukoväť tak, že palec je zospodu.

VAROVANIE

Okrem toho, že neusporiadané káble predstavujú riziko usmrtenia elektrickým prúdom, môžu spôsobit' pády a zakopnutia. Odpojte produkt od zdroja energie.

SPUSTENIE REČAZOVEJ PÍLY

Pozrite stranu 269.

1. Brzdu reťaze aktivujete tak, že otočíte l'avou rukou okolo prednej rukováte. Zadnou stranou ruky potlačte páčku brzdy reťaze alebo chrániča ruky smerom k lište, kým sa reťaz rýchlo otáča. Otáčanie reťaze by sa malo okamžite zastavit'. Dbajte na to, aby ste obe ruky mali neustále na rukovátiach píly.

2. Znova nastavte brzdu reťaze do polohy RUN – uchopte vrchnú časť páčky brzdy/chrániča ruky a potiahnite smerom k prednej rukoväti.

VAROVANIE

Ak brzda reťaze okamžite reťaz nezastaví alebo ak brzda reťaze nezostane bez pomoci v polohe pre chod, nechajte pred použitím výrobok opravit' v autorizovanom servisnom stredisku.

VÝMENA VODIACEJ LIŠTY A PÍLOVEJ REŤAZE

Pozrite stranu 277 - 278.

1. Odpojte ho od zdroja napájania. Používajte ochranné rukavice.
2. Otáčaním v smere proti pohybu hodinových hodinových ručičiek odblokujte poistný gombík napínania ret'aze/vodiacej lišty, kým sa kryt ozubeného kolesa neuvolní.
3. Vyberte kryt ret'azového kolesa. Odstráňte lištu a ret'azovú pílu z jednotky.
4. Odskrutkujte skrutku, ktorá pridržiava vodiacu lištu pri zostave napínania ret'aze. Starú lištu a pílovú ret'az správnym spôsobom zlikvidujte.
5. Zostavu na napnutie ret'aze namontujte na novú lištu a skrutku utiahnite. Položte novú ret'az v správnom smere na lištu a skontrolujte, či vodiace články sú zarovnané v drážke lišty.

6. Nasadte lištu na ret'azovú pilu a obtočte ret'az okolo ret'azového kolesa.
   Znova nasad'te kryt ret'azového kolesa.

7. V smere pohybu hodinových ručičiek utiahnite a zablokujte poistný gombík napínania ret'aze/vodiacej lišty.

Napnutie ret'aze je správne, keď medzera medzi medzi nožom v ret'azi a lištou približne 3 mm až 4 mm. Potiahnite ret'az v strede spodnej strany nadol (smerom od lišty) a odmerajte vzdialenost' medzi lištou a nožmi ret'aze.

Nastavte napnutie ret'aze. Pozrite sekciu "Nastavenie napnutia ret'aze".

VAROVANIE

Nesprávne naostrenie ret'aze zvyšuje riziko spätného rázu.

VAROVANIE

Ak nevymeníte alebo neopravíte poškodenú reťaz, vystavujete sa riziku vážneho zranenia.

VAROVANIE

Ret'az je veľmi ostrá. Pri údržbe reťaze vždy pracujte v rukaviciach.

KONTROLA A ČISTENIE BRZDY REŤAZE

Pozrite stranu 280.

■ Mechanizmus brzdy ret'aze vždy udržiavajte v čistote –

Po čistení vždy skontrolujte výkonnost' brzdy reťaze. Ďalšie informácie nájdete v časti „Prevádzka – kontrola a prevádzka brzdy reťaze“ v tomto návode.

URNIK VZDRŽEVANJA

Pri používaní tohto produktu používajte nešmyklavú obuv.

Ak sa kábel poškodí alebo pretrhne, bezprostredne pred vykonaním údržby odpojte zástrčku z elektrickej siete.

Nevystavujte daždu ani nepoužívajte vo vlhkom prostredí.

Vyhovuje všetkým regulačným normám v krajine EÚ, v ktorej bol výrobok zakúpený.

Nástroj triedy II, dvojitá izolácia

Opotrebované elektrické zariadenia by ste nemali odhadzovat do domového odpadu. Prosíme o recykláciu ak je možné. Kontaktujte miestne úrady, alebo predajcu pre viac informácií ohľadom ekologického spracovania.

Pripojte do elektrickej zásuvky

Odpojte z elektrickej zásuvky

Diely alebo príslušenstvo predávané samostatne

Poznámka

Varovanie

Používajte ochranu hornej polovice tela.

Používajte ochranu nôh.

Zastavte zariadenie.

Nasledujúce značky a významy vysvetľujú úroveň rizika spojeným s výrobkom.

NEBEZPEČENSTVO

Označuje bezprostredne nebezpečnú situáciu, ktorá môže vyústit' v smrt', alebo vážne zranenie.

VAROVANIE

Označuje potenciálne nebezpečnú situáciu, ktorá môže vyústit' v smrt', alebo vážne zranenie.

⚠️ VÝSTRAHA

Označuje potenciálne nebezpečnú situáciu, ktorá môže vyústit' v l'ahké, alebo stredne t'ažké zranenie.

VÝSTRAHA

Bez symbolu bezpečnostného alarmu

Označuje situáciu, ktorá môže zapríčinit poškodenie majetku.

Deklarovaná hodnota vibrácil bola meraná podľa štandardnej testovacej metódy a možno ju používať na porovnávanie jedného nástroja s iným.

Deklarovaná hodnota vibrácií sa dá použit' aj v predbežnom odhade expozície. Úroveň emisií počas samotného používania elektrického nástroja sa môže lišit' od deklarovanej celkovej hodnoty v závislosti od toho, ktorý nástroj sa používa. Identifikujte bezpečnostné opatrenia na vašu ochranu ne základe posúdenia skutočných podmienok použitia, pričom vezmite do úvahy všetky časti prevádzkového cyklu, napríklad časov, kedy je nástroj vypnutý a kedy pracuje na voľnobehu okrem času spúštania.

Vibratsioonitase

Na tento výrobok sa okrem všetkých zákonných práv, vyplývajúcich z nákupu, vzt'ahuje záruka v nasledovnom znení.

1. Záručná doba pre spotrebitel'a je 24 mesiacov a začina plynúť odo dňa, kedy bol výrobok zakúpený. Tento dátum musí byť doložený faktúrou alebo iným dokladom o zakúpení. Výrobok je navrtnutý a určený pre spotrebitel'ov a len na súkromné používanie. Preto sa záruka sa neposkytuje v prípade použitia na profesionálne a komerčné účely.

2. V prípade záhradného náradia (na striedavý/jednosmerný prúdu AC/DC), existuje možnosť predlženia záručnej doby oproti záručnej doby, uvedenej vyššie, s využitím on-line registrácie na webovej stránke www.ryobitools.eu. Označenie na náradí o nároku na predlženie záručnej doby je zreteľne uvedené v obchodoch a/alebo na obale a je uvedené v dokumentácii k výrobku. Koncový používatel’ musí zaregistrovať svoje novozlskané náradie on-line do 30 dní odo dňa nákupu. Koncový používateľ sa môže zaregistrovať na predlženú záruku v krajine svojho bydliska, ak je v on-line registračnom formulári uvedená táto možnosť. Ďalej musia koncoví používatelia ešte dať svoj súhlas k uchovávaniu údajov, ktoré je potrebné zadať on-line a musia súhlasít s podmienkami. Potvrdenie o prijatí registrácie, ktorý je zasielané e-mailom a originál faktúry, v ktorej je uvedený dátum nákupu, slúžia ako dôkaz o predlžené j záruke.

3. Záruka sa vzt'ahuje na všetky poruchy výrobku v záručnej dobe, spôsobené chybami materiálu alebo spracovania k dátumu nákupu. Táto záruka je obmedzená na opravu a/alebo výmenu a nezahňažiadne dašlie povinnosti, vrátane, okrem iných, náhodné alebo následné škody. Táto záruka je neplatná, ak bol výrobok nesprávné používaný, bol používaný v rozpore s návodom na použitie alebo bol nesprávné zapojený. Táto záruka sa nevz'tahuje na:

- akékol'vek poškodenie výrobku, ktoré bolo spôsobené nesprávnou obsluhou

-akýkol'vek výrobok, ktorý bol zmenený alebo upravený

-akýkol'vek výrobok, na ktorom bolo poškodené, upravené alebo odstránené identifikačné označenie (ochranná známka, výrobné číslo)

-akékoľvek škody, spôsobené nedodržaním návodu na obsluhu -akýkoľvek výrobok, ktorý neobsahujú označenie CE

– akýkolvek výrobok, ktorý sa pokúšal opravit nekvalifikovaný odborník alebo bol opravovaný bez predchádzajúceho súhlasu zo strany spoločnosti Techtronic Industries.

- akýkolvek výrobok, pripojený k nesprávnemu napájaciemu zdroju (ampéry, napätie, frekvencia)

- akýkolvek výrobok, použivaný s nesprávnou palivovou zmesou (palivo, olej, percento oleja)

- akékoľvek poškodenia, spôsobené vonkajšími vplyvmi (chemickými, fyzikálnymi, nárazmi) alebo cudzorodými látkami

—bežné opotrebovanie náhradných dielov

-nevhodné používanie, preťažovanie nástroja

-používanie neschváleného príslušenstva a dielov

- Akékolvek pravidelné úpravy alebo čistenie karburátorov, vykonávaných vrámci údržby

– Súčiastky (diely a príslušenstvo), ktoré podliehajú prirodzenému opotrebeniu, okrem iných, otočné gombíky, hnacie remene, spojka, nože na nožnice na živý plot alebo kosačku na trávu, popruhy, lanko škrtíacej klapky, uhlíky, napájací kábel, radličky, plstené podložky, závesné klince, lopatky fúkačov, trubice vysávača a fúkača, vak do vysávača a popruhy, vodiace lišty, reťazové pily, hadice, spojovacie armatúry, trysky, kolesá, striekacie rúrky, vnútorné cievky, vonkajšie cievky, žacie lanká, zapaľovacie sviečky, vzduchové filtre, benzínové filtre, mulčovacie nože atď.

1. Na opravu musí byť výrobok odoslaný alebo doručený do autorizovaného servisného strediska RYOBI, uvedeného pre každú krajinu v nasledovnom zozname adries servisných stredísk. V niektorých krajinách miestny zástupca RYOBI preberá na seba záväzok zaslať tovar do servisnej organizácii RYOBI. Pri odosielaní výrobku do servisného strediska RYOBI je potrebné výrobok bezpečne zabaliť bez akéhokolvek nebezpečného obsahu, ako je benzín, s vyznačením adresy odosielateľa, s krátkym popisom poruchy.

2. Oprava/výmena je vrámci tejto záruky bezplatná. Neznamená to predíženie záruky alebo spustenie novej záručnej doby. Vymenené diely alebo nástroje sa stávajú našim vlastníctvm. V niektorých krajinách náklady na odoslanie alebo poštovné musí zaplatíť odosielateľ. Vaše zákonné práva, vyplývajúce z nákupu náradia, zostávajú nedotknuté

3. Táto záruka platí v Európskej únií, Švajčiarsku, Islande, Nórsku, Lichtenštajnsku, Turesku a Rusku. Ak sa nachádzate mimo týchto oblastí, obrátte sa na autorizovaného predajcu RYOBI na určenie, či sa dá uplatnit' iná záruka.

AUTORIZOVANÉ SERVISNÉ CENTRUM

Ak chcete nájsť najbližšie autorizované servisné centrum, navštívte stránku http://en.ryobitools.eu/header/service-and-support/service-agents.

BG УСЛОВИЯ ЗА ВАЛИДНОСТ НА ГАРАНЦИЯТА НА РУОВ®

Timto prohlašujeme, že výrobky

Týmto vyhlasujeme, že výrobok

Vychyfovač Drevených Triesok

Značka: RYOBI

Číslo modelu: RCS1935B/RCS2340B

je v súlade s nasledujúcimi Európskymi smernicami a harmonizovanými normami

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 2011/65/EU,

EN 60745-1:2009+A11:2010, EN 60745-2-13:2009+A1:2010.

EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014.

EN 61000-3-11:2000, EN 50581:2012

RCS1935B

Spôsob určenia zhody podľa Dodatku V Smernica 2000/14/EC doplnená o 2005/88/EC.

RCS2340B

Spôsob určenia zhody podľa Dodatku V Smernica 2000/14/EC doplnená o 2005/88/EC.

Upovedomený orgán 0197 TÜV Rheinland LGA Products GmbH; Tillystraße 2 D - 90431 Nurnberg, Germany previedol schvalenie typu EC a certifikaciu c. BM

Andrew John Eyre (BEng, CEng, MIET)

Viceprezident, Regulácia a Bezpečnost

Oprávnená osoba na zostavenie technického súboru:

Alexander Krug, Generálny Riaditel

Techtronic Industries GmbH
