| Produkta veids | Elektriskā motorzāģis |
| Zīmols | RYOBI |
| Modelis | RCS1935B2C |
| Ķēdes vadotnes garums | 35 cm |
| Jauda | 1800 W |
| Barošanas spriegums | 230 V ~ 50 Hz |
| Svars | 4,5 kg |
| Garantētais skaņas jaudas līmenis | 104 dB(A) |
| Ķēdes tips | Zema atsitiena ķēde |
| Eļļošanas sistēma | Automātiska, iebūvēta eļļas tvertne |
| Eļļas tvertnes tilpums | 100 ml (apmēram 12-18 min darba) |
| Ķēdes bremze | Jā, manuāla |
| Roku aizsargs | Jā, priekšējais |
| Ķēdes tvērējs | Jā |
| Zarošanas balsts | Jā |
| Aizsardzības klase | II klase (dubultā izolācija) |
| Paredzētais lietojums | Zaru, stumbru, baļķu griešana (mājsaimniecības lietošana) |
| Nepieciešamais aizsargaprīkojums | Ķivere, brilles, cimdi, kāju aizsargi, drošības apavi |
| Garantijas periods | 24 mēneši (pagarināms reģistrējoties) |
Bieži uzdotie jautājumi - RCS1935B2C RYOBI
Svarīgi: vienmēr turiet motorzāģi ar abām rokām.
Atgādinājums: nepareizi nospriegota ķēde var noslīdēt un izraisīt traumas.
Padoms: pirms katras lietošanas pārbaudiet eļļas līmeni caur mērstieni. Pilna tvertne nodrošina aptuveni 12 līdz 18 minūtes griešanas.
Tests: pirms katras lietošanas iedarbiniet motorzāģi, pēc tam nospiediet sviru. Ķēdei nekavējoties jāapstājas. Ja tā nedarbojas, nogādājiet instrumentu remontā.
Lietotāju jautājumi par RCS1935B2C RYOBI
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Elektriskā zāģis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu RCS1935B2C - RYOBI un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. RCS1935B2C zīmola RYOBI.

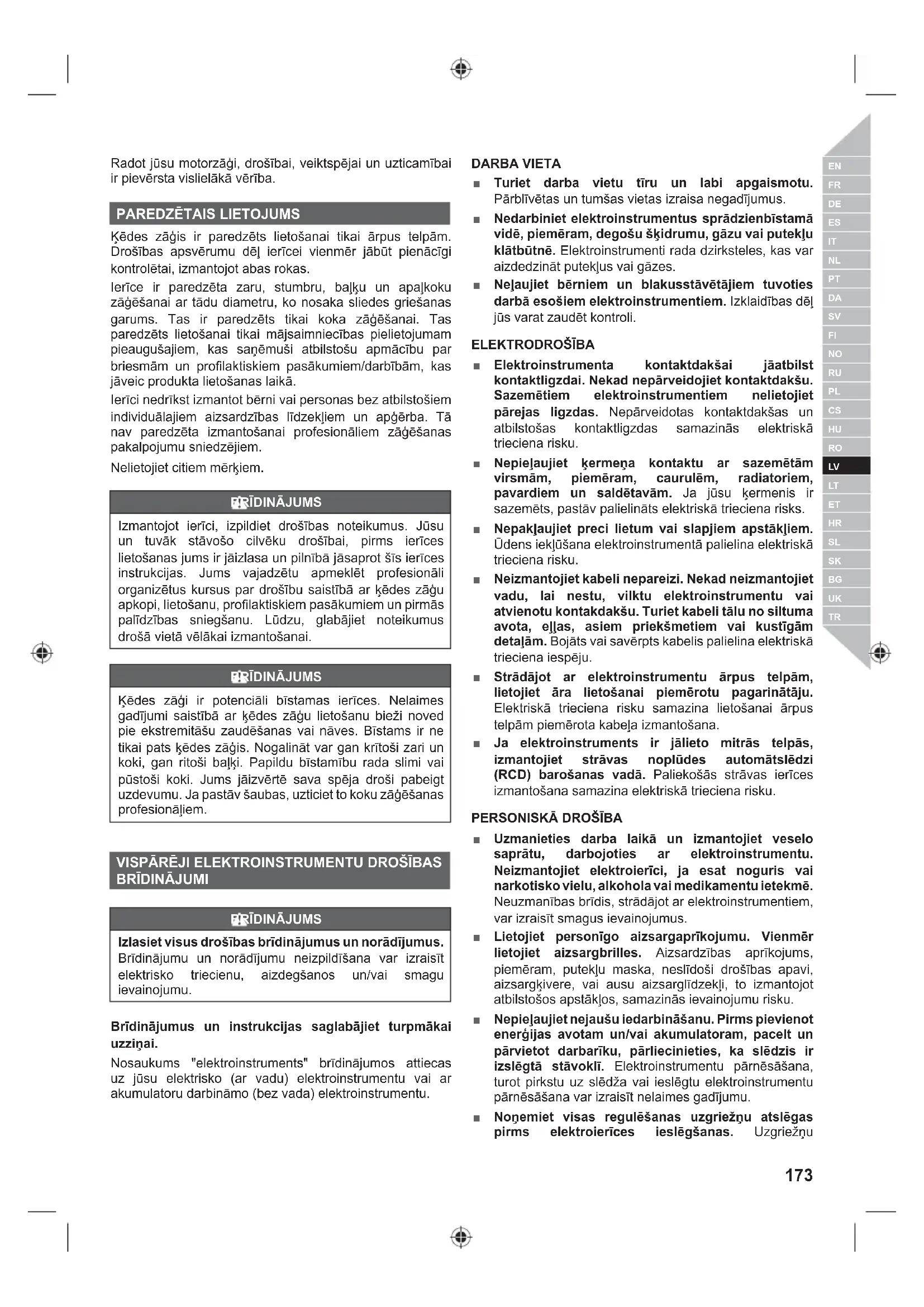

LIETOŠANAS INSTRUKCIJA RCS1935B2C RYOBI
Radot jūsu motorzāgi, drošībai, veiktspējai un uzticamībai ir pievērsta vislielākā vērība.
PAREDZÊTAIS LIETOJUMS
Kēdes zāgis ir paredzēts lietošanai tikai ārpus telpām. Drošības apsvērumu dēļ ierīcei vienmēr jābūt pienācīgi kontrolētai, izmantojot abas rokas.
lerīce ir paredzēta zaru, stumbru, balku un apalkoku zāgēšanai ar tādu diametru, ko nosaka sliedes griešanas garums. Tas ir paredzēts tikai koka zāgēšanai. Tas paredzēts lietošanai tikai mājsaimniecības pielietojumam pieaugušajiem, kas saņēmuši atbilstošu apmācību par briesmām un profilaktiskiem pasākumiem/darbībām, kas jāveic produkta lietošanas laikā.
Ierīci nedrīkst izmantot bērni vai personas bez atbilstošiem individuālajiem aizsardzības līdzekļiem un apgērba. Tā nav paredzēta izmantošanai profesionāliem zāgēšanas pakalpojumu sniedzējiem.
Nelietojiet citiem mērkiem.
FIRIDINAJUMS
Izmantojot ierīci, izpildiet drošības noteikumus. Jūsu un tuvāk stāvošo cilvēku drošībai, pirms ierīces lietošanas jums ir jāizlasa un pilnībā jāsaprot šīs ierīces instrukcijas. Jums vajadzētu apmeklēt profesionāli organizētus kursus par drošību saistībā ar kēdes zāgu apkopi, lietošanu, profilaktiskiem pasākumiem un pirmās palīdzības sniegšanu. Lūdzu, glabājiet noteikumus drošā vietā vēlākai izmantošanai.
FIRIDINAJUMS
Kedes zāgi ir potenciāli bīstamas ierīces. Nelaimes gadījumi saistībā ar kedes zāgu lietošanu bieži noved pie ekstremitāšu zaudēšanas vai nāves. Bīstams ir ne tikai pats kedes zāgis. Nogalināt var gan krītoši zari un koki, gan ritoši balķi. Papildu bīstamību rada slimi vai pūstoši koki. Jums jāizvērtē sava spēja droši pabeigt uzdevumu. Ja pastāv šaubas, uzticiet to koku zāgēšanas profesionāliem.
VISPĀRĒJI ELEKTROINSTRUMENTU DROŠĪBAS BRĪDINĀJUMI
FIRIDINAJUMS
Izlasiet visus drošības brīdinājumus un norādījumus. Brīdinājumu un norādījumu neizpildīšana var izraisīt elektrisko triecienu, aizdegšanos un/vai smagu ievainojumu.
Brīdinājumus un instrukcijas saglabājiet turpmākai uzzinai.
Nosaukums "elektroinstruments" brīdinājumos attiecas uz jūsu elektrisko (ar vadu) elektroinstrumentu vai ar akumulatoru darbināmo (bez vada) elektroinstrumentu.
DARBA VIETA
■ Turiet darba vietu tīru un labi apgaismotu. Pārblīvētas un tumšas vietas izraisa negadījumus.
Nedarbiniet elektroinstrumentus sprādzienbīstamā vidē, piemēram, degošu škīdrumu, gāzu vai puteklu klātbūtnē. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt puteklus vai gāzes.
Neļaujiet bērniem un blakusstāvētājiem tuvoties darbā esošiem elektroinstrumentiem. Izklaidības dēļ jūs varat zaudēt kontroli.
ELEKTRODROŠÍBA
Elektroinstrumenta kontaktdakšai jäatbilst kontaktligzdai. Nekad nepärveidojiet kontaktdakšu. Pazemëtiem elektroinstrumentiem nelietojiet pärejas ligzdas. Nepärveidotas kontaktdakšas un atbilstošas kontaktligzdas samazinās elektriskā trieciena risku.
Nepieļaujiet kermēna kontaktu ar sazemētām virsmām, piemēram, caurulēm, radiatoriem, pavardiem un saldētavām. Ja jūsu kermenis ir sazemēts, pastāv palielināts elektriskā trieciena risks.
Nepakļaujiet preci lietum vai slapjiem apstākļiem. Ūdens iekļūšana elektroinstrumentā palielina elektriskā trieciena risku.
- Neizmantojiet kabeli nepareizi. Nekad neizmantojiet vadu, lai nestu, vilktu elektroinstrumentu vai atvienotu kontakdakšu. Turiet kabeli tālu no siltuma avota, ellas, asiem priekšmetiem vai kustīgām detalām. Bojāts vai savērpts kabelis palielina elektriskā trieciena iespēju.
Strādājot ar elektroinstrumentu ārpus telpām, lietojiet āra lietošanai piemērotu pagarinātāju. Elektriskā trieciena risku samazina lietošanai ārpus telpām piemērota kabela izmantošana.
Ja elektroinstruments ir jālieto mitrās telpās, izmantojiet strāvas nopūdes automātslēdzi (RCD) barošanas vadā. Paliekošās strāvas ierīces izmantošana samazina elektriskā trieciena risku.
PERSONISKÄ DROŠİBA
Uzmanieties darba laikā un izmantojiet veselo saprātu, darbojoties ar elektroinstrumentu. Neizmantojiet elektroierīci, ja esat noguris vai narkotisko vielu, alkohola vai medikamentu ietekmē. Neuzmanības brīdis, strādājot ar elektroinstrumentiem, var izraisīt smagus ievainojumus.
Lietojiet personīgo aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Aizsardzības aprīkojums, piemēram, putekļu maska, neslīdoši drošības apavi, aizsargķivere, vai ausu aizsarglīdzekļi, to izmantojot atbilstošos apstākļos, samazinās ievainojumu risku.
Nepieļaujiet nejaušu iedarbināšanu. Pirms pievienot energijas avotam un/vai akumulatoram, pacelt un pārvietot darbarīku, pārliecinieties, ka slēdzis ir izslēgtā stāvoklī. Elektroinstrumentu pārnēsāšana, turot pirkstu uz slēdža vai ieslēgtu elektroinstrumentu pārnēsāšana var izraisīt nelaimes gadījumu.
Nonemiet visas regulēšanas uzgriežnu atslēgas pirms elektroierīces ieslēgšanas. Uzgriežnu
atslēga vai atslēga, kas palikusi piestiprināta pie elektroinstrumenta rotējošās detaļas, var izraisīt personas ievainojumu.
Nepersitempkite. Visu laiku stāviet stingri un stabili. Tas ľauj labāk vadīt elektroinstrumentu negaidītās situācijās.
■ Apgērbieties pareizi. Nevalkājiet valīgu apgērbu vai rotaslietas. Turiet savus matus, apgērbu un cimdus tālu no kustīgām detalām. Valīgs apgērbs, rotaslietas vai gari mati var tikt ierauti starp kustīgām detalām.
- Ja ierīce ir aprīkota ar putekļu nosūcēja un savācēja pievienojumu, pārliecinieties, ka tas ir pievienots un tiek pareizi lietots. Putekļu savācēja lietošana var samazināt putekļu izraisītos riskus.
ELEKTROINSTRUMENTU LIETOŠANA UN APRŮPE
■ Nepielietojiet spēku, izmantojot ražojumu. Izmantojiet savam darbam atbilstošu elektroierīci. Pareizais elektroinstruments veiks darbu labāk un drošāk ar ātrumu, kādam ticis konstruēts.
Nelietojiet elektroinstrumentu, ja ar slēdzi to nevar ieslēgt un izslēgt. Ja elektroinstrumentu nevar vadīt ar slēdzi, tas ir bīstams un jāremontē.
- Pirms elektroinstrumentu regulēšanas, piederumu maiņas vai uzglabāšanas atvienojiet spraudni no barošanas avota un/vai akumulatora bloku no elektroinstrumenta. Šādi profilakses pasākumi samazina elektroierīces nejaušas iedarbināšanas iespēju.
Glabājiet neizmantotus elektroinstrumentus bērniem nepieejamās vietās un neļaujiet neapmācītām personām darboties ar elektroinstrumentiem. Elektroinstrumenti ir bīstami neapmācītu personu rokās.
■ Apkopt elektroinstrumentus. Pärbaudiet kustigo detaļu savienojumu pareizību, detaļu berzi un citus apstāklļus, kas var ietekmēt elektroinstrumenta darbu. Ja elektroinstruments ir bojāts, pirms lietošanas veiciet tā remontu. Daudzus negadījumus izraisa slikti apkopti elektroinstrumenti.
- Turiet griezējrīkus asus un tīrus. Pareizi apkopti griezējinstrumenti ar asām griezējšķautnēm retāk pielīp un ir vieglāk vadāmi.
- Izmantojiet elektroierīci, piederumus, darbinstrumentus u.c. saskaņā ar šiem norādījumiem, ṣemiet vērā darba apstāklus un veicamo darbu. Elektroinstrumenta izmantošana neparedzētu darbību veikšanai var radīt bīstamu situāciju.
■ Rokturiem un citām satverošām virsmām ir jābūt sausām, tīrām un bez ellas un smērvielu plankumiem. Negaidītās situācijās slideni rokturi un slidena satvēriena virsmas padara darbarīka lietošanu nedrošu un nekontrolējamu.
APKOPE
- Vai jūsu elektroinstrumentu apkalpo kvalificēts personāls, izmantojot tikai identiskas rezerves daļas. Tas nodrošinās elektroinstrumenta drošības saglabāšanu.
PAPILDU VISPĀRĪGĀS DROŠĪBAS BRĪDINĀJUMI
- Dažos regionos pastāv noteikumi, kas ierobežo preces lietošanu. Vērsieties pie atbildīgajām amatpersonām pēc padoma.
- Neļaujiet šo izstrādājumu lietot bērniem vai cilvēkiem, kuri nav izlasījuši šīs instrukcijas. Vietos įstatymai gali apriboti įrengimo operatoriaus amžių.
- Pirms katras lietošanas reizes pārliecinieties, ka visas kontroles un drošības sistēmas ir darba kārtībā. Neizmantojiet elektroinstrumentu, ja slēdzis "off" (izslēgts) neaptur motoru.
- Izstrādājuma lietošanas laikā, valkājiet pilnus acu un ausu aizsarglīdzekļus, izturīgus darba cimdus, kā arī aizsargḵiveri. Ja darbs ir putekḻains, izmantojiet sejas masku.
■ Nevalkājiet valīgu apgērbu, īsas bikses vai jebkādas rotaslietas.
Nostipriniet garus matus tā, lai tie ir virs plecu līmeņa, lai novērstu sapīšanos kustīgajās dalās.
Uzmanieties no izsvaidītiem, lidojošiem vai krītošiem priekšmetiem. Neļaujiet visiem apkārtējiem, bērniem un dzīvniekiem atrasties tuvāk par 15 m no darba zonas.
Nelietojiet sliktā apgaismojumā. Lietotājam jābūt pilnai redzamībai pār darba zonu, lai spētu identificēt iespējamus draudus.
Dzirdes aizsargu lietošana mazinās jūsu spēju dzirdēt brīdinājumus (blāvienus vai skaņas signālus). Operatoram jāpievērš seviška uzmanība tam, kas notiek darba zonā.
Līdzīgas ierīces izmantošana tuvumā palielina gan risku sabojāt dzirdi, gan iespēju, ka otrs cilvēks ieies jūsu darba zonā.
Visada tvirtai stovékite ir išlaikykite pusiausvyra. Nepersitempkite. Cenšoties pārāk tālu aizsniegties, var zaudēt līdzsvaru un palielināt atsitiena risku.
■ Turiet visas kermana daļas tālu no visām kustīgajām detalām.
Pirms katras lietošanas reizes pārbaudiet ierīci. Pārbaudiet, kā pareizi jārīkojas ar visām vadības ierīcēm, tai skaitā kēdes bremzi. Pārbaudiet, vai visi stiprinājumi ir vietā, pārliecinieties, ka visi aizsargi un rokturi atbilstoši un droši piestiprināti. Pirms lietošanas nomainiet visas bojātās detaljas.
Nepārveidojiet ierīci un nelietojiet detaļas un aksesuārus, kurus nav ieteicies ražotājs.
■ Jaudas izmaiņas rada sprieguma svārstības un var ietekmēt citas elektriskās preces, kas pieslēgtas pie tās pašas strāvas līnijas. Sprieguma svārstību minimizēšanai, pieslēdzot iekārtu, izvēlieties strāvas avotu ar pilno pretestību 0.33 Ω vai zemāku. Sazinieties ar savu elektriskās strāvas piegādātāju turpmākai informācijai.
FRIDINAJUMS
Ja ierīce tiek nomesta, tā ir saskārusies ar smagu triecienu vai tā sāk nevaldāmi vibrēt, nekavējoties izslēdziet ierīci un centieties atrast bojājumu vai arī cēloni šādai vibrācijai. Jebkāda tehniska apkope ir jāveic tikai autorizētos tehniskās apkopes centros.
Elektriskā energija jäpiegādā caur strāvas noplūdes automātslēdzi (RCD) ar atslēgšanas strāvu, kas nepārsniedz 30 mA.
Ja jums nepieciešams izmantot pagarinātāju, nodrošiniet, ka tas ir piemērots izmantošanai ārā un tā strāvas kapacitāte ir atbilstoša, lai apgādātu jūsu preci. Pirms katras lietošanas reizes, pārbaudiet, vai tas nav bojāts. Izmantošanas laikā, pilnībā attiniet kabeli jo satīti kabeli var pārkarst. Bojātu vada pagarinātāju nedrīkst labot, to jānomaina pret līdzvērtīgu.
■ Ja elektrības vads tiek bojāts, pirms lietošanas to jānomaina.
Pārliecinieties, ka strāvas vads ir novietots tā, ka to nevar bojāt sagriežot un ka uz tā nevar uzkāpt, paklupt vai to kā citādi bojāt vai nospriegot.
Nekad nepaceliet un nenesiet izstrādājumu aiz elektriskā kabeļa.
- Atvienojot no energijas avota, nekad nevelciet aiz elektriskā vada.
■ Turiet elektrības vadu prom no siltuma avota, eļļas un asām šķautnēm.
- Pirms katras lietošanas reizes pārbaudiet, vai strāvas vads nav bojāts. Ja ir bojājuma pazīmes, labojumus jāveic kvalificētai personali pilnvarotā pakalpojumu centrā, lai izvairītos no briesmām.
KĖDES ZĀGA DROŠĪBAS BRĪDINĀJUMI
Lietošanas laikā turiet visas kermena daļas atstatu no zāga kēdes. Pirms iedarbiniet kēdes zāgi pārliecinieties, ka zāga kēde nekam nepieskaras. Mirkļa neuzmanība, darbinot kēdes zāgi, var novest pie apgērba vai kermena sapīšanās zāga kēdē.
■ Vienmēr turiet kēdes zāgi, labajai rokai atrodoties uz aizmugurējā roktura, bet kreisajai rokai - uz priekšējā roktura. Turot kēdes zāgi pretēji norādītajai roku pozīcijai, palielinās miesas bojājumu gūšanas risks, un šādi rīkoties nekad nevajadzētu.
Turiet elektroinstrumentu tikai aiz izolētās satveršanas virsmas, jo motorzāgis var saskarties ar iekšējo vadu instalāciju vai produkta paša vadu. Zāga kēdēm saskaroties ar vadu, kurā plūst elektriskā strāva, strāva var sākt plūst arī caur elektroinstrumenta atklātajām metāla daļām un operators var saņemt elektriskās strāvas triecienu.
Valkājiet aizsargbrilles un dzirdes aizsargu. leteicams lietot papildu aizsardzības līdzekļus galvai, rokām, kājām un pēdām. Atbilstošs aizsargapģērbs samazinās miesas bojājumus, ko var gūt no izsvaidītiem priekšmetiem vai nejaušas saskarsmes ar zāga ēēdi.
Nedarbiniet kēdes zāgi, atrodoties kokā. Kēdes zāga darbināšana, atrodoties kokā, var izraisīt miesas bojājumus.
■ Vienmēr nodrošiniet stingru atbalstu kājām, un darbiniet kēdes zāgi tikai tad, ja stāvat uz stabilas, drošas un līdzenas virsmas. Stāvot uz slidenas vai nestabilas virsmas, piemēram, trepēm, var zaudēt līdzsvaru vai kontroli pār kēdes zāgi.
Zāgējot nospriegotu zaru, ir jāuzmanās no atsitiena
riska. Samazinoties koka škiedru spriegojumam, nospriegotais zars atbrīvojas un var trāpīt operatoram un/vai izraisīt kontroles zaudēšanu pār kēdes zāgi.
Zāgējot jaunus krūmus esiet ārkārtīgi uzmanīgs. Nelieli atgriezumi var iestrēgt zāga kēdē un izlidot jūsu virzienā, kā rezultātā jūs varat zaudēt līdzsvaru.
- Transportējot kēdes zāgi, turiet to aiz priekšējā roktura, izslēdziet to un turiet tālu no sava kermena. Transportējot vai noliekot kēdes zāgi glabāšanā, vienmēr ir jāuzstāda sliedes vāks. Pareiza apiešanās ar kēdes zāgi samazina risku nejauši pieskarties pie kustīgas zāga kēdes.
■ levērojiet norādījumus par eljošanu, kēdes nospriegošanu un piederumu nomaiņu. Nepareizi nospriegota un ieeļļota kēde var saplīst vai paaugstināt atsitiena risku.
Turiet rokturus sausus, tīrus un bez eļļas un smērvielām. Taukaini un eļļaini rokturi ir slideni, un tādējādi jūs varat zaudēt kontroli.
Zāgējiet tikai koka materiālus. Nelietojiet kēdes zāgi neparedzētiem mērķiem. Piemēram, nelietojiet kēdes zāgi plastmasas, būvmateriālu un citu priekšmetu, kas nav izgatavoti no koka, zāgēšanai. Kēdes zāga lietošana neparedzētiem mērķiem var radīt bīstamas situācijas.
Atsitiena iemesli un veidi, kā operators no tiem var izvairīties:
Var notikt tā saucamais motorzāga prettrieciens, ja kēdes vadīklas gals uzduras kādam priekšmetam vai ja kēde zāgēšanas laikā tiek saspiesta un iesprūst kokā.
Sliedes gala nonākšana saskarē ar kādu priekšmetu noteiktos gadījumos var izraisīt tā spēcīgu atmešanu pretējā virzienā, kā rezultātā sliede pārvietojas uz augšu un operatora virzienā.
Ja zāga kēde tiek iespiesta vadošās sliedes augšdalā, tad vadošā sliede var tikt strauji mesta operatora virzienā.
Abos gadījumos jūs varat zaudēt vadību pār motorzāgi un gūt smagus savainojumus. Nepietiek ar to, ka jūs uzticaties tikai šā motorzāga aizsargierīcēm! Jums ir arī jāievēro vairāki nosacījumi, lai novērstu nelaimes gadījumu izraisīšanos un savainojumu gušanas iespēju.
Atsitiens rodas ierīces nepareizas lietošanas rezultātā un/vai nepareizu darba procedūru vai darba apstākļu dēļ, un no tā var izvairīties, ievērojot turpmākos piesardzības pasākumus:
Cieši turiet zāgi ar abām rokām tā, lai īkšķis un pārējie pirksti aptvertu kēdes zāga rokturus, un novietojiet savu kermani un rokas tādā pozīcijā, kas Įaus jums izturēt atsitiena spēku. Operators var kontrolēt atsitiena spēku, ievērojot attiecīgus norādījumus. Neatlaidiet kēdes zāgi.
Nestiepieties un nezāgējiet virs plecu līmeņa. Tas Įaus izvairīties no nejaušas saskarsmes un Įaus labāk kontrolēt kēdes zāgi neparedzētās situācijās.
Lietojiet tikai ražotāja norādītās sliedes un kēdes. Neatbilstošas rezerves sliedes un kēdes var izraisīt kēdes plīšanu un/vai atsitienu.
■ levērojiet norādījumus, ko ražotājuzņēmums ir sniedzis par kēdes asināšanu un apkopi. Zāgēšanas
dziljuma samazināšana var palielināt atsitiena spēku.
PAPILDU KĒDES ZĀGA DROŠĪBAS BRĪDINĀJUMI
■ Pirmoreiz darbinot ierīci, baljus ieteicams zāgēt uz statīva.
Nodrošiniet, ka visi aizsargi, rokturi un mizas buferis ir pareizi uzstādīts un ir labā stāvoklī.
■ Personām, kas lieto ierīci, ir jābūt labam veselības stāvoklim. Produkts ir smags, tāpēc lietotājam jābūt fiziski labā stāvoklī. Operatoram jäpiemīt modrībai, labai redzei, mobilitātei, līdzsvaram un roku veiklībai. Ja pastāv šaubas, nelietojiet ierīci.
■ Nesāciet izmantot ierīci pirms nav attīrīta darba zona, nestāvat uz drošas pamatnes un neesat izplānojis atkāpšanās celu no krītoša koka.
Uzmanieties no ellas migliñas un zāgskaidu izmešiem. Nepieciešamības gadījumā valkājiet masku vai respiratoru.
■ Ja strāvas padeves vads tiek bojāts, veiciet apkalpošanu tikai pilnvarotā servisa centrā.
Rūpējieties, lai jaudas kabelis būtu tīrs un neatrastos zāgēšanas zonas tuvumā. Netīri kabeli var izraisīt ne tikai elektrošoku, bet arī kritienus un paklupšanu.
■ Negrieziet vīnogulāju un/vai nelielu pamežu (kas diametrā mazāks par 75 mm).
Darba laikā vienmēr turiet kēdes zāgi ar abām rokām. Motorzāgis ir jātur stingri, ar pirkstiem aptverot rokturus. Labajai rokai jāatrodas uz aizmugurējā roktura, bet kreisajai uz priekšējā roktura.
■ Pirms produkta iedarbināšanas pārliecinieties, ka zāga kēde nepieskaras nevienam priekšmetam.
■ Neizmaniet produktu jebkādā veidā vai neizmantojiet to lai radītu piedziņu jebkādiem pielāgojumiem vai ierīcēm, ko zāgim nav ieteicis produkta ražotājs.
- Operatora tuvumā jāatrodas pirmās palīdzības aptieciņai ar lieliem brūču pārsējiem un līdzekļiem, kā pievērst uzmanību (piemēram, svilpei). Pietiekami tuvu jāatrodas arī lielākai, visaptverošai aptieciņai.
- Strādājot ar produktu, vienmēr valkājiet aizsargkiveri. Aizsargkivere, kurai ir tīkla nags, var palīdzēt samazināt sejas un galvas traumas risku tad, ja notiek pretsiens.
■ Nepareizi nospriegota kēde var nokrist no sliedes, izraisot nopietnu traumu vai nāvi. Kēdes garums ir atkarīgs no temperatūras. Bieži pārbaudiet nospriegojumu.
■ Jums vajadzētu pieradināties lietot jauno kēdes zāgi, veicot vienkāršus griezumus droši atbalstītā kokā. Rīkojieties tā ikreiz, kad ilgāku laiku neesat darbojies ar zāgi.
Lai samazinātu kustīgo daļu radītu ievainojumu risku, vienmēr apturiet motoru, izmantojiet kēdes bremzi un atvienojiet vadu no elektrotīkla. Pārliecinieties, ka visas kustīgās daļas ir pilnīgi apstājušās:
- pirms atstāt izstrādājumu bez uzraudzības
- pirms tīrīšanas vai škēršļu izciršanas
— pirms pievienojat vai nonemot piestiprinājumus
- pirms ierīces pārbaudīšanas, apkopes vai darbināšanas
■ Bīstamā apgabala plašums ir atkarīgs no veicamā darba,
kā arī no koka garuma un no apstrādājamā priekšmeta lieluma. Piemēram, koku gāšanai nepieciešama lielāka darba zona nekā citiem zāgēšanas veidiem, t.i. sagarumošanai utt. Operatoram jāapzinās un jākontrolē viss, kas notiek šajā darba zonā.
Zāgēšanas laikā neturiet kernenī vienā līnijā ar sliedī un kēdi. Ja tomēr izjutīsiet atsitienu, tas palīdzēs izvairīties no galvas vai kermena kontakta ar kēdi.
■ Nevirziet zāgi uz priekšu un atpakaj, ľaujiet kēdei veikt savu uzdevumu, uzturiet kēdi uzasinātu un nemēginiet kēdi izstumt caur griezuma vietu.
Zāgējuma beigās motorzāgis vairs nav jāgrūž. Esiet gatavs noturēt zāga svaru, kad tas pārzāgē koku. Noteikumu neievērošana var izraisīt smagus ievainojumus.
■ Neapturiet zāgi zāgēšanas darbības laikā. Darbiniet zāgi līdz tas izņemts no griezuma vietas.
Individuālie aizsardzības līdzekļi
Labas kvalitātes individuālie aizsardzības līdzekjī, kādus izmanto profesionāļi, palīdzēs samazināt operatora ievainojumu gūšanas risku. Darbinot kēdes zāgī, būtu jāvalkā turpmākās lietas:
Aizsargkivere
- jäatbilst standartam EN 397-11 un jäbüt markëtai ar CE zīmi
Dzirdes aizsargs
- jäatbilst standartam EN 352-1 un jäbüt markëtai ar CE zīmi
Acu un sejas aizsargs
- jābūt markētām ar CE zīmi un jāatbilst standartam EN 166 (aizsargbriļļu gadījumā) vai standartam EN 1731 (sieta viziera gadījumā)
Cimdi
- jāatbilst standartam EN381-7 un jābūt markētai ar CE zīmi
Kāju aizsargi ("chaps" tipa bikses)
- jäatbilst standartam EN381-5, jäbūt markētiem ar CE zīmi un jānodrošina visaptveroša aizsardzība.
Aizsargzābaki kēdes zāga lietošanai
- jäatbilst standartam EN ISO 20345:2004 un jäbüt markëtam ar vairogu, uz kura attëlots këdes zāgis, demonstrējot atbilstību standartam EN 381-3. (Neregulāri lietotāji var izmantot aizsargzābakus ar tērauda purngalu kopā ar aizsargājošām getrām, kas atbilst standartam EN 381-9, ja zeme ir līdzena un pastāv mazs risks paklupt vai sapīties pamežā)
Jakas kermana augšdaļas aizsardzībai, lietojot kēdes zāgi
- jäatbilst standartam EN 381-11 un jäbüt markētai ar CE zīmi
NORĀDĪJUMI PAREIZAS METODES IZMANTOŠANAI, VEICOT KOKU GĀŠANU, ATZAROŠANU UN SAGARU-MOŠANU
Izpratne par koksnes iekšējiem spēkiem
Izprotot koksnes iekšējo virzienvērsto spiedienu un spriegumu, jūs varat samazināt saspiešanos vai vismaz ar to zāgēšanas laikā rēkināties. Koksnes nospriegojums
nozīmē to, ka šķiedras tiek saplēstas, un, ja šajā zonā tiek veikts "izzāgējums" vai iegriezums, tam būs tendence atvērties, zāgim virzoties cauri. Ja balķis ir atbalstīts uz statīva, bet tā gals neatbalstīts karājas pār malu, balķa gala svara dēļ, kas nostiepj šķiedras, augšējā virsma tiek nospriegota. Līdzīgi tiks saspiesta balķa apakšējā puse, saspiežot kopā šķiedras. Izdarot griezumu šajā zonā, izzāgējumam būs tendence zāgēšanas laikā aizvērties. Šajā gadījumā tiktu saspiests asmens.
Koka gāšana
Skatīt 273 - 274. lappusi.
Ja sagarumošanas un koku gāšanas darbības vienlaicīgi veic divas vai vairākas personas, gāšanas darbības būtu jāveic tādā attālumā no sagarumošanas darbībām, kas ir divreiz lielāks par koka garumu, kas tiek gāzts. Kokus nevajadzētu gāzt tādā veidā, kas var apdraudēt kādu personu, pārraut kādu komunālo tīklu vai radīt bojājumus īpašumam. Ja koks tomēr trāpa kādam komunālajam tīklam, tas nekavējoties jāpaziņo attiecīgajam uzņēmumam.
Ja jūs zāgējat, stāvēdams uz nogāzes, tad vienmēr uzturieties augstāk par koku, jo tas pēc nogāšanas var velties vai slīdēt lejup pa nogāzi.
Pirms uzsākt zāgēšanu jāizplāno atkāpšanās ceļš un tas vajadzības gadījumā jāattīra. Atkāpšanās ceļam jābūt vērstam atpakal un diagonāli pret sagaidāmās krišanas līnijas aizmuguri.
Pirms uzsākt koku gāšanu ṣemiet vērā koka dabisko liekšanās virzienu, lielāko zaru novietojumu un vēja virzienu, lai spriestu, kurā virzienā kritīs koks.
Attīriet koku no netīrumiem, akmeņiem, valīgas mizas, naglām, skavām un vadiem.
Nemēginiet gāzt kokus, kas ir sapuvuši vai kurus bojājis vējš, uguns, zibens utt. Tas ir ārkārtīgi bīstami, šādu darbu jāveic tikai profesionāliem mežstrādniekiem.
■ Koka aizzāgējums pirms gāšanas Skatīt 273 - 274. lappusi.
Veiciet iezāgējumu 1/3 diametra dzilumā, perpendikulāri krišanas virzienam. Vispirms veiciet zemāko horizontālo iegriezumu. Tas palīdzēs izvairīties no zāga kēdes vai sliedes saspiešanas, veicot otro iegriezumu.
■ Gāšanas zāgējums Skatīt 273 - 274. lappusi.
Veiciet gāšanas zāgējumu vismaz 50 mm augstāk par horizontālo aizzāgējumu. Gāšanas zāgējumam jābūt paralēlam horizontālajam aizzāgējumam. Veicot gāšanas zāgējumu, atstājiet pietiekami daudz koksnes, kas kalpos kā enge. Koka enge neļaus kokam pagriezties un nokrist nepareizā virzienā. Nepārgrieziet engi.
Aizzāgējot līdz engei, kokam vajadzētu sākt krist. Ja pastāv iespēja, ka koks varētu nekrist vēlamajā virzienā vai varētu šūpoties atmuguriski un saspiest zāga kēdi, pārtrauciet zāgēšanu pirms gāšanas zāgējuma pabeigšanas un, izmantojot koka, plastmasas vai alumīnija kīlus, atveriet griezuma vietu un nogāziet koku gar vēlamo kritiena līniju.
Kokam sākot krist, izņemiet kēdes zāgi no griezuma vietas, apturiet motoru, nolieciet kēdes zāgi un izmantojiet plānoto atkāpšanās celu. Uzmanieties no
krītošiem zariem un saglabājiet pamatu zem kājām.
Balsta sakņu apzāgēšana
Skatīt 274. lappusi
Par balsta sakni sauc lielu koka sakni, kas atiet no stumbra nedaudz virs zemes. Šādas lielas saknes ir jāapzāgē, pirms sākat gāzt koku. Vispirms veidojiet līmenisku zāgējumu balsta saknē, pēc tam statenisku. To, kas nozāgēts, aizvāciet no darba vietas. Kad balsta saknes ir novāktas, kerieties pie koka gāšanas.
Vilkšanas un grūšanas spēks
Uz motorzāgi iedarbojas spēks, kura virziens ir pretējs tam virzienam, kādā kustas kēde. Tādēl, lietotājam ir jābūt gatavam kontrolēt izstrādājuma tendencei tikt rautam prom (kustība uz priekšu), zāgējot uz stieņa apakšējas malas. Vienmēr stingri atspiediet atdures pīki, lai izvairītos no šādas kustības. Izstrādājums var tikt rauts atpakal (lietotāja virzienā), zāgējot gar augšējo malu. Lai to novērstu, pārliecinieties, ka, griežot gar augšējo malu, kēde netiek iespiesta.
Zāgis iestrēdzis griezumā
Apturiet kēdes zāgi un padariet to drošu. Necentieties ar spēku izvilkt kēdi un sliedi no griezuma, jo kēde var notrūkt un atsisties atpakaj, trāpot operatoram. Šāda situācija parasti notiek tāpēc, ka koks ir nepareizi atbalstīts un piespiež griezuma vietu, tādējādi saspiežot asmeni. Ja, noregulējot atbalstu, netiek atbrīvota sliede un kēde, izmantojiet koka kīlus vai sviru, lai atvērtu griezuma vietu un atbrīvotu zāgi. Nekad nemēginiet ieslēgt kēdes zāgi, ja sliede jau atrodas griezumā vai izzāgējumā.
Noslīdēšana/atlēkšana
Ja kēdes zāgis neiegriežas koksnē zāgēšanas laikā, tā sliede var sākt lēkāt vai bīstami noslīdēt gar balka vai zara virsmu, radot iespēju zaudēt kontroli pār kēdes zāgi. Lai novērstu vai samazinātu noslīdēšanu vai atlēkšanu, vienmēr turiet zāgi ar abām rokām. Pārliecinieties, ka zāga kēde griešanas laikā veido celu.
Nekad ar kēdes zāgi negrieziet mazus, lokanus zarus vai krūmus. To lielums un lokanums var viegli likt zāgim atlēkt jūsu virzienā vai saspiest ar pietiekamu spēku, lai izraisītu atsitienu. Šāda veida darbam vislabākie instrumenti ir rokas zāgis, atzarošanas škēres, cirvis un citi rokas instrumenti.
Balka sagarumošana
Skatīt 275. lappusi
Sagarumošana ir balka sazāgēšana noteiktos garumos. Ir svarīgi pārliecināties, ka stāvat uz stingras pamatnes un jūsu svars ir vienmērīgi sadalīts uz abām kājām. Ja iespējams, balki vajadzētu pacelt un atbalstīt, izmantojot zarus, balkus vai kīlus. levērojiet vienkāršos norādījumus vieglai zāgēšanai. Ja balkis ir atbalstīts visā tā garumā, to jāzāgē no augšpuses (sagarumošana no augšas.
Ja balkis ir atbalstīts vienā galā, veiciet 1/3 dzilu iezāgējumu pa diametru no apakšpuses (sagarumošana no apakšas). Tad pabeidziet zāgēšanu, veicot iezāgējumu no augšas pretī pirmajam griezumam.
Ja balkis ir atbalstīts abos galos, veiciet 1/3 dzilu iezāgējumu pa diametru no augšpuses (sagarumošana no
augšas). Tad pabeidziet zāgēšanu, veicot 2/3 iezāgējumu no apakšas pretī pirmajam griezumam.
Veicot sagarumošanu uz slīpas virsmas, vienmēr stāviet augstāk par balķi. Lai saglabātu pilnīgu kontroli, zāgējot šķērsām, tuvu zāgēšanas beigām samaziniet zāgēšanas spiedienu, nesamazinot kēdes zāga rokturu satvērienu. Neļaujiet kēdei saskarties ar zemi. Kad zāgēšana pabeigta, pirms kēdes zāga kustināšanas laujiet zāga kēdei apstāties. Vienmēr apturiet motoru pirms uzsākat darbu ar nākamo koku.
Koka atzarošana
Skatīt 276. lappusi
Atzarošana ir zaru nozāgēšana kritušam kokam. Atzarošanas laikā atstājiet lielos zemākos zarus balka atbalstīšanai pret zemi. Nozāgējiet mazākos zarus ar vienu griezienu. Lai izvairītos no kēdes zāga sapīšanās, nospriegotos zarus vajadzētu griezt virzienā no apakšas uz augšu.
Atsperīgi krūmi
Skatīt 276. lappusi
Par nospriegotu balsteni var saukt zaru, izgāztu celmu vai krūmu, kuru ar savu svaru ir saliecis kāds cits koks tā, ka balstenis strauji atbrīvojas no sprieguma, ja pārzāgē vai aizvāc to koku, kas rada balsteņa nospriegojumu.
Izgāztam nozāgēta koka celmam, kad to zāgējot atdala no stumbra, ir spēcīga tieksme atbrīvoties no sprieguma un atgriezties stateniskā stāvoklī. Ar nospriegotiem balsteņiem ir jārīkojas uzmanīgi, jo tie var būt bīstami! Nemēģiniet zāgēt līkus zarus un celmus, kas atrodas zem spiediena, ja vien jūs neesat profesionāli apmācīts un kompetents tā rīkoties.
FIRIDINAJUMS
Nospriegoti balsteņi ir bīstami, jo tie var ar spēku triekties jums virsū un likt jums zaudēt vadību pār motorzāgi. Pat gūt smagus vai nāvējošus savainojumus. To būtu jādara trenētiem zāga lietotājiem.
TRANSPORTĒŠANA UN UZGLABĀŠANA
Skatīt 281 - 284. lappusi.
■ Apturiet produktu un atvienojiet no sprieguma avota. Laujiet produktam atdzist, pirms novietot glabāšanai vai transportēt automašīnā.
Notīriet visus svešķermeņus no izstrādājuma. Uzglabājiet to vēsā, sausā un labi vēdinātā vietā, kurai nevar pieklūt bērni. Neglabājiet to vietā, kur tuvumā atrodas korozīvas vielas, piemēram dārza darbos izmantojamas kīmikālijas vai atsaldēšanai domāta sāls. Neuzglabājiet ārpus telpām.
Pirms ierīces uzglabāšanas vai transportēšanas laikā uzstādiet sliedes vāku.
■ Transportējot nostipriniet ierīci, lai tā nekustētos un neapgāztos, jo tas var izraisīt miesas bojājumus un ierīces bojājumus.
APKOPE
Uzturiet ierīci labā darba stāvoklī.
BRĪDINĀJUMS
Lietojiet tikai oriğinālās ražotāja rezerves daļas, piederumus un uzgaļus. Pretējā gadījumā var tikt radīti ievainojumi un parādīts slikts sniegums, kā arī var tikt anulēta garantija.
BIRIDINAJUMS
Atvienojiet izstrādājumu no sprieguma avota, pirms tīrīšanas, regulēšanas vai tā apkopes darbu veikšanas. Pretējā gadījumā var rasties nopietni miesas bojājumi.
Jüs varat veikt tikai šajā rokasgrāmatā aprakstīto regulēšanu un remontdarbus. Citiem produkta remontiem nogādājiet produktu apkopei tikai pilnvarotā servisa centrā.
Nepareizas apkopes, tādu drošības ierīču kā kēdes bremzes, roku aizsargu (priekšējā un aizmugurējā), zobotā atsitēja, kēdes uztvērēja, sliedes vai atsitiena samazinātāja izmainīšanas vai noņemšanas sekas var būt kēdes zāga drošības ierīču nepareiza darbība, tāpēc palielinot smagu ievainojumu gūšanas iespēju. Uzturiet produktu profesionāli apkoptu un drošu.
Lai droši uzasinātu zāga kēdi, nepieciešamas prasmes. Tādēl ražotājs iesaka nodilušas vai trulas kēdes nomaiņu ar jaunu, iegādājoties to pilnvarotā servisa centrā. Dajas numurs ir norādīts šīs rokasgrāmatas iekārtās specifikāciju tabulā.
■ levērojiet norādījumus par ellošanu, kēdes nospriegojuma pārbaudi un regulēšanu.
■ Pēc katras lietošanas reizes notīriet preci ar mīkstu, sausu drāniņu.
Bieži un regulāri pārbaudiet visu uzgriežņu, bultskrūvju un skrūvju stingrību, lai pārliecinātos, vai aprīkojums ir drošā darba stāvoklī. Jebkura bojāta detaļa jānodod remontam vai nomaiņai pilnvarotā apkopes centrā.
OBJEKTÍVIE RISKI
Pat ka prece ir lietotā kā noteikts, nav iespējams pilnībā novērst noteiktus riska faktorus. Turpmāk norāditie riski var rasties lietošanas laikā un operatoram īpaša uzmanība jāpievērš, lai izvairītos no turpmāk minētā:
■ Vibrācijas radīts ievainojums
- Vienmēr izmantojiet darbam paredzēto instrumentu. Izmantojiet paredzētos rokturus. lerobežojiet darba laiku un iedarbību.
- Saskarsme ar troksni var radīt dzirdes traucējumus.
- Valkājiet ausu aizsargu un ierobežojiet saskarsmi.
■ Saskarsme ar atklātajiem kēdes zobiem (iegriezuma briesmas).
■ Vadošas sliedes neparedzēta, aprauta kustība vai atsitiens (iegriezuma risks).
■ No zāga kēdes izmestas dajas (sagriešanās/saduršanās bīstamība).
■ No apstrādājamā materiāla izmestas daļas (koka skaidas, šķembas).
■ Zāğskaidu un dalīņu ieelpošana. - Ādas saskare ar ellu.
RISKA SAMAZINĀŠANA
Ir ticis ziņots, ka vibrācijas no rokas instrumentiem atsevišķos cilvēkos var veicināt kaiti, ko sauc par Reino sindromu. Simptomi var ietvert pirkstu tinkšķēšanu, nejutīgumu un nobālēšanu, parasti aukstā laikā. Tiek uzskatīts, ka tradicionālie faktori, aukstums un mitrums, uzturs, smēķēšana un darba prakse sekmē šo simptomu attīstību. Operators var veikt pasākumus, lai iespējami samazinātu vibrācijas efektu:
Aukstā laikā kermenim jābūt siltam. Darbinot ierīci, nēsājiet cimdus, lai rokas un plaukstas locītavas būtu siltas. Ir pētījumi, ka auksts laiks ir galvenais faktors, kas veicina Reino sindromu.
Ik pēc laika apturiet darbu un veiciet vingrinājumus, kas uzlabo asins cirkulāciju.
■ Strādājot jābūt biežiem pārtraukumiem. lerobežojiet iedarbības ilgumu dienā.
Aizsargcimdi, kas pieejami pie profesionāliem kēdes zāgu mazumtirgotājiem, ir īpaši paredzēti kēdes zāga izmantošanai, sniedzot aizsardzību un labu satvērienu, kā arī samazina roktura vibrāciju.
Ja jūs izjūtat kādu no šiem simptomiem, nekavējoties apturiet ierīces lietošanu un sazinieties ar ārstu par šiem simptomiem.
BRĪDINĀJUMS
Ilgstoša preces lietošana var radīt ievainojumus vai pasliktināt jau esošos. Ilgstoši lietojot jebkuru instrumentu, pārliecinieties, ka tiek veikti regulāri pārtraukumi.
PAZISTIET SAVU IERICI
Skatīt 267. lappusi
- Zāgēšanas kēde
- Kēdes vadīkla
- Priekšējais roksargs jeb kēdes bremze
- Priekšējais rokturis
- Slēdža atblokēšanas poga
- Aizmugurējais rokturis
- Atsitēja dzelkšni
- Ellas tvertnes vācins
- Auklas aizturis
- Slēdža mēlīte
-
Zobrata vāks
-
Kēdes spriegojums / Vadotnes blokējošā poga
- Sliedes vāks
- Kēdes tvērējs
DROŠĪBAS IERĪCES
Kēde ar mazu prettrieciena tieksmi
Zāga kēde ar zemu atsitienu palīdz samazināt atsitiena iespējamību.
Pie katra asmenīša ir dziljuma ierobežotājs, un tas palīdz samazināt prettrieciena spēku, jo neļauj pārāk dzilji iegrimt asmenīšiem, kad tie atrodas vietā, kur izraisās prettrieciens. Lietojiet tikai ražotāja ieteiktās rezerves sliežu un kēžu kombinācijas.
Esiet divtik modri, kad strādājat ar svaigi uzasinātu kēdi, jo asināšanas dēl samazinās kēdes spēja mazināt prettriecienu. Savas drošības dēl nomainiet zāga kēdes, ja pasliktinās zāgēšanas sniegums.
Atsitēja dzelkšni
Integrëtie atsitëja dzelkšni var tikt izmantoti kā rotâcijas atbalsta punkts veicot zâgëšanu. Tas palīdz zâgëšanas laikā saglabāt kēdes zāga stabilitāti. Veicot zâgëšanu, pagrūdiet mašīnu uz priekšu līdz mizas buferis ir iedūries koka malā, tad, pavirzot aizmugurējo rokturi uz augšu vai leju griešanas līnijas virzienā, var samazināt zâgëšanas fizisko slodzi.
Kēdes vadikla
Parasti vadotnēm ar maza rādiusa uzgaļiem ir mazāks atsitiena risks. leteicams izmantot sliedi un atbilstošu kēdi, kas ir pietiekami gara darba veikšanai. Garākas sliedes palielina risku zāgēšanas laikā zaudēt kontroli. Regulāri pārbaudiet kēdes nospriegojumu. Griežot mazākus zarus (īsākus par sliedes garumu), ja nospriegojums ir nepareizs, kēdei pastāv lielāka iespējamība nokrist.
Kēdes bremze
Kēdes bremze ir paredzēta tam, lai varētu ātri apturēt kēdes kustību. Kēdei ir uzreiz jāapstājas, kad bremzes svira jeb roksargs tiek nospiests uz priekšu. Kēdes bremze nenovērš prettriecienu. Tas tikai samazina ievainojumu gūšanas risku, ja atsitiena laikā sliede saskaras ar operatora kernenii. Pirms katras lietošanas reizes jāpārbauda, vai kēdes bremze pareizi darbojas gan darbības, gan bremzēšanas pozīcijā.
Kēdes tvērējs
Kēdes uztvērējs novērš kēdes mešanu atpakal, lietotāja virzienā, ja kēde nokrīt vai pārplīst.
MONTĀŽA
FIRIDINAJUMS
Ja kādas detaļas ir bojātas vai iztrūkst, nedarbiniet šo ražojumu līdz visas detaļas ir apmainītas. Šī brīdinājuma neievērošanas rezultātā var rasties nopietni savainojumi.
ZĀGA KĒDES UN SLIEDES UZSTĀDĪŠANA
Skatīt 268 - 269. lappusi.
-
Atvienojiet elektrotikla kontaktdakšu. Lietojiet aizsargcimdus.
-
Atskrūvējiet sliedes pievilkšana pogu un noņemiet kēdesrata aizsargu.
-
Zāga kēdei jābūt novietotai kēdes rotācijas virzienā. Ja tie ir vērsti pretējā virzienā, tad apvērsiet kēdi.
-
levietojiet kēdes piedziņas izcilņus sliedes rievā.
-
Novietojiet kēdi tā, lai tā veidotu loku kēdes vadīklas tuvākajā galā.
-
Turiet kēdi vietā uz sliedes un novietojiet cilpu ap piedziņas zobratu. Nolaidiet sliedi zemāk, lai skrūve ir izbīdīta caur atveri pievienotajā kēdes nospriegošanas mehānismā.
-
Uzlieciet vietā zobrata vāku un tad pievelciet kēdes sprieguma/sliedes fiksācijas pogu, griežot to pulkstenrādītāja virzienā, līdz tā nofiksējas. Pārbaudiet kēdes spriegojumu regulāri.
Kēde ir pareizi nospriegota, ja starp kēdes griezejzobiem un sliedi ir 3 līdz 4 mm liela atstarpe. Sliedes apakšpuses vidū pavelciet kēdi uz leju (prom no sliedes) un izmēriet attālumu starp sliedi un kēdes griezejzobiem.
- Pievelciet un nofiksējiet kēdes spriegotāja/sliedes fiksācijas pogu, griežot to pulksteņrādītāja virzienā.
KĖDES NOSPRIEGOJUMA IESTATĪŠANA
Skatīt 279. lappusi
-
Atvienojiet iekārtu no strāvas padeves. Lietojiet aizsargcimdus.
-
Lai pielāgotu kēde spriegojumu, atlaidiet līdz galam kēdes spriegotāja/sliedes fiksācijas pogu, tad pievelciet kēdes sprieguma/sliedes fiksācijas pogu, griežot to pret pulksteņrādītāja virzienā, līdz tā nofiksējas. Pārbaudiet kēdes spriegojumu regulāri.
Kēde ir pareizi nospriegota, ja starp kēdes griezejzobiem un sliedi ir 3 līdz 4 mm liela atstarpe. Sliedes apakšpuses vidū pavelciet kēdi uz leju (prom no sliedes) un izmēriet attālumu starp sliedi un kēdes griezejzobiem.
- Pievelciet un nofiksējiet kēdes spriegotāja/sliedes fiksācijas poqu, griežot to pulkstenrādītāja virzienā.
PIEZIME: Pārliecinieties, ka sliede un kēdes spriegošnas mezgls brīvi kustās, tajos nav netīrumu un zāga kēde ir pareizi aplikta ap zobratu. Ja kēde ir pārāk novilkta vai pārāk valīga pēc kēdes spriegotāja/sliedes fiksatora novilkšanas, pārbaudiet vai sliede un kēdes spriegošanas mezgls ir tīrs un pareizi salikts.
Ja nepieciešams, noņemiet zobrata vāku un sliedi, lai tos iztīrītu, pēc tam salieciet dalas atpakal.
EKSPLUATĀCIJA
KĒDES SMĒRELLAS PIEVIENOŠANA
Skatīt 269. lappusi
FIRIDINAJUMS
Nekad nedarbiniet zāgi bez smērellas. Ja zāga kēde tiek darbināta bez smērellas, sliede un zāga kēde var tikt bojāta. Ir svarīgi regulāri pārbaudīt ellas līmeni ellas līmeņa rādītājā, pirms sākt lietot kēdes zāgi.
- Notīriet virsmu ap eljas uzpildes atveres vāciņu, lai novērstu piesārnojumu.
- Atskrūvējiet un nonemiet vācinu no ellas tvertnes.
- Ielejiet ellu ellas tvertnē un pārbaudiet ellas līmenrādi. Pārliecinieties, ka ellas uzpildes laikā ellas tvertnē neieklūst netīrumi.
- Uzlieciet atpakal ellas uzpildes atveres vāciņu un pievelciet to. Noslaukiet izlijušo ellu.
- Vienreiz pilnībā piepildot ellas tvertni, jūs zāgi varēsiet izmantot 12 - 18 minūtes.
KĒDES ZĀGA TURĒŠANA
Skatīt 269. lappusi
Vienmēr turiet kēdes zāgi, labajai rokai atrodoties uz aizmugurējā roktura, bet kreisajai rokai - uz priekšējā roktura. Satveriet abus rokturus tā, lai īkšķi un pirksti aptver rokturus. Pārliecinieties, ka labā roka ir satvērusi priekšējo rokturi, īkšķim atrodoties apakšā.
FIRIDINAJUMS
Rūpējieties, lai jaudas kabelis būtu tīrs un neatrastos zāgēšanas zonas tuvumā. Netīri kabeli var izraisīt ne tikai elektrošoku, bet arī kritienus un paklupšanu.
KĒDES ZĀGA IEDARBINĀŠANA
Skatīt 269. lappusi
- Pievienojiet produktu sprieguma avotam. Pärliecinieties, vai kēdes bremze ir darbības pozīcijā, pavelkot atpakaj aiz sviras/rokas aizsarga.
- Lai iedarbinātu izstrādājumu: Nospiediet mēlītes atblokētāju, tad nospiediet ieslēgšanas/izslēgšanas slēdža mēlīti.
KÊDES BREMZES PÂRBAUDE UN DARBÎBA
- leslēdziet kēdes bremzi, pagriežot kreiso roku ap priekšējo rokturi. Izmantojot rokas aizmuguri, pastumiet kēdes bremzes sviru/rokas aizsargu sliedes virzienā, kamēr kēde strauji rotē. Kēdei jāpārtrauc griezties nekavējoties. Vienmēr turiet abas rokas uz zāga rokturiem.
- Atiestatiet kēdes bremzi atpakal darbības pozīcijā, satverot kēdes bremzes sviras/rokas aizsarga virspusi un pavelkot to uz priekšējā roktura pusi līdz atskan klikšķis.
BIRIDINAJUMS
Ja kēdes bremze nekavējoties neaptur kēdi, vai tā nepaliek darba stāvoklī bez papildu palīdzības, nogādājiet produktu remontā pilnvarotā servisa centrā pirms to izmantot atkal.
ZĀGA KĒDES UN SLIEDES NOMAINA
Skatīt 277 - 278. lappusi.
- Atvienojiet iekārtu no strāvas padeves. Lietojiet aizsargcimdus.
- Atlaidiet kēdes spriegotāja/sliedes fiksācijas pogu, griežot to pret pulkstenrādītāja virzienā, līdz zobrata vāks paliek valīgs.
- Nonemiet zobrata vāku. Iznemiet sliedi un zāga kēdi no ierīces.
- Izskrūvējiet skrūvi, kas notur zāga sliedi pie kēdes spriegotāja mezgla. Utilizējiet izmantoto sliedi un zāga kēdi pareizā veidā.
- Uzmontējiet kēdes spriegojuma mezglu uz jaunās šinas un pievelciet skrūvi. Novietojiet jauno kēdi uz sliedes pareizajā virzienā un pārliecinieties, ka kēdes posmi piegul sliedes gropēm.
- Pievienojiet sliedi kēdes zāgim un aptiniet kēdi ap piedziņas zobratu.
Uzlieciet zobrata vāku atpakal vietā.
- Pievelciet un nofiksējiet kēdes spriegotāja/sliedes fiksācijas pogu, griežot to pulkstenrādītāja virzienā.
Kēde ir pareizi nospriegota, ja starp kēdes griezējzobiem un sliedi ir 3 līdz 4 mm liela atstarpe. Sliedes apakšpuses vidū pavelciet kēdi uz leju (prom no sliedes) un izmēriet attālumu starp sliedi un kēdes griezējzobiem.
Noregulējiet kēdes nospriegojumu. Skatīt sadalu "Kēdes nospriegojuma regulēšana".
FRIDINAJUMS
Ja kēde nav labi uzasināta, tad palielinās varbūtība izraisīt prettriecienu.
FIRIDINAJUMS
Ja sabojāta kēde netiek nomainīta vai salabota, tad strādnieks ir pakļauts bīstamībai - var gūt smagus savainojumus.
FIRIDINAJUMS
Kēde ir Joti asa. Noteikti valkājiet aizsargcimdus, kad veicat tās apkopi!
KĒDES BREMZES PĀRBAUDE UN TĪRĪŠANA
Skatīt 280. lappusi
■ Vienmēr uzturiet kēdes bremzes mehānismu tīru, viegli noslaukot netīrumus no mehānisma.
Pēc tīrīšanas vienmēr pārbaudiet kēdes bremzes veiktspēju. Skatiet papildu informāciju šīs rokasgrāmatas sadalā “Darbība - kēdes bremzes pārbaudīšana un izmantošana”.
APKOPES GRAFIKS
| Ikdienas pärbaude | |
| Elektrības vada bojājumi Pirms katras lietošanas | |
| Sliedes eljošanu Pirms katras lietošanas |
| Kēdes spriegojums Bieži ur | pirms katraslietošanas reizes |
| Kēdes asumu Pirms katras | lietošanasreizes, vizuāla pārbaude |
| Vai nav bojājumu Pirms katras | lietošanas |
| Vai nav valīgi stiprinājumi | Pirms katras lietošanas |
| Kēdes bremzes funkcija | Pirms katras lietošanas |
| Apskatiet un notīriet | |
| Sliede | Pirms katras lietošanas |
| Visu zāgi | Pēc katras lietošanas |
| Kēdes bremze | Ik pēc 5 stundām* |
*Darba stundas
UZ PRECES ESOŠIE SIMBOLI
Drošības brīdinājums
Lai samazinātu ievainojumu risku, lietotājam ir jāizlasa un jāizprot operatora rokasgrāmata pirms šī izstrādājuma lietošanas.
Izmantojiet acu, ausu un galvas aizsargu.
Kad izmantojat šo izstrādājumu, lietojiet neslīdošus aizsargapavus.
Valkājiet neslīdošus darba cimdus.
Pirms apkopes veikšanas vai gadījumā, ja kabelis ir bojāts vai sagriezts, nekavējoties atvienojiet kontaktdakšu no elektrotīkla.
Uzmanieties no kēdes zāga atsitiena un sargieties no stieņa uzgaļa.
Nepaklaujiet lietum vai mitriem apstākliem.
Strādājot motorzāgi turiet ar abām rokām.
Motorzāgi darba laikā nedrīkst turēt tikai ar vienu roku.
Darbarīks atbilst visām normām ES valstī, kurā tas ir iegādāts.
EurAsian atbilstības markējums
- klases instruments, dubulta izolācija
Ukrainas apstiprinājuma zīme
Izlietotie elektroprodukti nedrīkst tikt izmesti kopā ar mājsaimniecības atkritumiem. Lūdzu, nododiet tos attiecīgajās atk ār totas izmantošanas vietās. Sazinieties ar savu vietējo varas pārstāvi vai izplatītāju, lai noskaidrotu, kur iespējama atkārtota pārstrāde.
Garantētais skaņas jaudas līmenis ir 104 dB (RCS1935B)
Garantētais skaņas jaudas līmenis ir 105 dB (RCS2340B)
Stieņu un kēžu smērviela
Kēdes bremze
Grieziet, lai nofiksētu vai atlaistu zāga sliedi
Blokētājs
Atblokët
Kēdes kustības virziens. (Markēts zem zobrata vāka)
SIMBOLI ŠAJĀ ROKASGRĀMATĀ
Pievienojiet energijas avotam
Atvienojiet no energijas avota
Atseviški nopērkamās daļas vai piederumi
Piezīme
Brīdinājums
Valkājiet aizsargbrilles un sejas aizsargu.
Valkājiet kermana augšdaļas aizsargu.
Valkājiet kāju aizsargu.
Apturēt dzinēju.
Lai izskaidrotu risku, kas saistīti ar izstrādājumu, līmeni, paredzēti šādi norādījuma vārdi un jēdzieni.
BISTAMI
Norāda draudošo bīstamo situāciju, kas, ja no tās neizvairās, var novest pie nāves vai nopietnas traumas.
BRĪDINĀJUMS
Norāda potenciālo bīstamo situāciju, kas, ja no tās neizvairās, var novest pie nāves vai nopietnas traumas.
UZMANIBU
Norāda potenciālo bīstamo situāciju, kas, ja no tās neizvairās, var novest pie nelielas vai vidējas traumas.
UZMANİBU
Bez drošības brīdinājuma apzīmējuma
Norāda uz situāciju, kas var radīt īpašuma bojājumus.
Nosauktais vibrācijas līmenis ir ticis izmērīts ar standarta pārbaudes metodi un var tikt izmantots, lai salīdzinālu vienu instrumentu ar citu.
Nosauktā vibrācijas vērtība var tikt izmantota sākotnējās iedarbības novērtējumam. Elektroinstrumenta vibroemisija reālā darba laikā var atskirties no norādītās kopējās vērtības atkarībā no veidiem, kā instruments tiek lietots.
Nosakiet drošības pasākumus, lai sevi aizsargātu, balstoties uz saskares ilguma novērtējumu atbilstoši lietošanas apstākjiem, įnemot vērā visas lietošanas cikla dajas, tostarp laikus, kad instruments tiek izslēgts un kad tas darbojas tukšgaita papildus darbināšanas laikam.
Raven vibracij
Papildus jebkādām likumiskajām tiesībām, kuras rodas, veicot pirkumu, izstrādājums tiek nodrošināts ar tālāk tekstā noteikto garantiju.
- Garantijas periods patērētājiem ir 24 mēneši, tā atskaite tiek sākta no datuma, kurā veikta izstrādājuma iegāde. Šim datumam jābūt dokumentētam rēkīnā vai citā pirkumu apliecinošā dokumentā. Izstrādājums ir radīts un paredzēts tikai patērētāja privātai lietošanai. Saistībā ar iepriekšminēto, garantija netiek nodrošināta profesionālas vai komerciālas lietošanas gadījumā.
- Pastāv iespēja pagarināt daļas no dārza instrumentu klāsta (Maiņstrāvas/akumulatoru) garantiju ilgāk par iepriekš minēto periodu, izmantojot registrāciju interneta vietnē www.ryobitools.eu. Instrumenti, kas pakļauti garantijas perioda pagarināšanai, tiek skaidri apzīmēti veikalos un/vai uz iepakojuma un izstrādājumu komplektējošajā dokumentācijā. Gala lietotājam nepieciešams registrē tā iegādāto jauno instrumentu 30 dienu laikā no pirkuma datuma. Gala lietotājs var registrēties pagarinātajai garantijai savā mītnes valstī, ja tā minēta tiešsaistes registrācijas veidlapā, kurā šī iespēja ir aktīva. Bez tam, gala lietotājam ir jāsniedz piekrišana tiešsaistes ievadīšanai nepieciešamo datu glabāšanai un jāpiekrīt noteikumiem un nosacījumiem. Reģistrācijas apstiprinājums, kas tiek nosūtīts, izmantojot e-pastu, un rēķina origināls, kurā norādīts iegādes datums, kalpo kā pagarinātās garantijas apstiprinājums.
- Garantija attiecas uz visiem izstrādājuma defektiem garantijas periodā, kas saistīti ar ražošanas vai materiālu defektiem no pirkuma datuma. Šī garantija tiek irobežota ar remontu un/vai nomaiigu un neietver jebkādas citas saistības, tajā skaitā, bet ne tikai, cēlonsakarīgos vai saistītos bojājumus. Garantija nav spēkā, ja izstrādājums ir nepareizi lietots, izmantots pretēji norādēm lietošanas rokasgrāmatā vai bījis nepareizi pieslēgts. Šī garantija netiek attiecināta uz:
-jebkādiem izstrādājuma bojājumiem, kas radušies nepareizas uzturēšanas rezultātā
-jebkuru izstrādājumu, kas ticis pārveidots vai mainīts
- jebkuru izstrādājumu, kura oriģinālās identifikācijas (preču zīme, sērijas numurs) marķējums ir ticis nodzēsts, mainīts vai noņemts
- jebkādiem bojājumiem, kuri radušies neievērojot norādes lietošanas rokasgrāmatā
-jebkādam izstrādājumam bez CE sertifikācijas
- jebkuram izstrādājumam, kura remontu mēginājis veikt nekvalificēts personāls vai bez Techtronic Industries iepriekšējas autorizācijas.
- jebkuram izstrādājumam, kurš bijis pieslēgts neatbilstošu parametru (strāvas, sprieguma, frekvences) sprieguma avotam
- jebkuram izstrādājumam, kurš bijis izmantots ar nepareizu degvielas maisījumu (degviela, ella, ellas procentuālais saturs)
- jebkuriem bojājumiem, kuri radušies ārējas iedarbības (kīmiskas, fiziskas, triecienu) vai vielu ietekmē
—detaju normāla lietošanas nodiluma rezultātā
-nepareizas lietošanas vai instrumentu pārslodzes rezultātā
-neapstiprinātu detalu vai aprīkojuma lietošanas rezultātā
- jebkādus periodiskus karburatoru regulēšanas darbus vai apkopes tīrīšanu
-Komponentus (dajas un aksesuārus), kas pakļauti dabīgam nodilumam, ieskaitot, bet neaprobežojties ar atisitiena pogām, piedziņas siksnām, sajūgiem, krūmu šķēru un plaujmašīnu asmeņiem, uzkabēm, droseļu trostīm, oglekļa sukām, elektrības vadiem, tapām, filca paplākšņiem, sakabes tapām, pūtēja ventilatoriem, pūtēja un sūkšanas caurulēm, savākšanas maisiem un siksnām, vadotņu plankām, zāgu ēedēm, šļūtenēm, savienojumu uzgaljiem, izsmidzinātāja uzgaljiem, ritenļiem, izsmidzinātāja caurulēm, iekšējām spolēm, ārējām spolēm, plaušanas auklām, aizdedzes svecēm, gaisa filtriem, degvielas filtriem, mulčešanas asmeņiem, utt.
- Servisa nodrošināšanai, izstrādājums ir jānodod pilnvarotā RYOBI servisa centrā, kas norādīts katrai valstij tālāk minētajā servisa centru adrešu sarakstā. Dažas valstīs jūsu vietējais RYOBI izplatītājs uzņemas izstrādājuma nosūtīšanu uz RYOBI servisa organizāciju. Nosūtot izstrādājumu uz RYOBI servisa centru, izstrādājuma jābūt droši iepakotam, tas nedrīkst saturēt bīstamas vielas kā degvielu, sūtījumam jābūt markētam ar sūtītāja adresi un īsu kļūmes aprakstu.
- Remonts/nomaína šīs garantijas ietvaros ir bezmaksas. Tas nerada garantijas perioda pagarināšanu vai jaunu garantiju. Nomainītās dajas vai instrumentu klūst par mūsu īpašumu. Dāžās valstīs piegādes vai pasta izmaksas būs jāapmaksā sūttītājam. Jūsu likumiskās tiesības, kas nodibinās, iegādājoties instrumentu, paliek nemainīgas
- Šī garantija ir spēkā Eiropas Kopienā, Šveicē, Islandē, Norvēgijā, Lihtenšteina, Turcijā un Krievijā. Ārpus šim teritorijām, lūdzu, sazinieties ar jūsu pilnvaroto RYOBI izplatītāju, lai noteiktu, vai ir piemērojama cita garantija.
AUTORIZETS APKALPOŠANAS CENTRS
Lai atrastu tuvāko autorizēto apkalpošanas centru, apmeklējiet http://en.ryobitools.eu/header/service-and-support/service-agents.
LT „RYOBI®“ GARANTIJOS TAIKYMO SALYGOS
Ar šo paziņojam, ka produkti
Elektriskais Kēdes Zāgis
Zimols: RYOBI
Modela numurs: RCS1935B/RCS2340B
Sērijas numura intervāls:
RCS1935B: 46281601000001 - 46281601999999
RCS2340B: 46282201000001-46282201999999
atbilst šādām Eiropas direktivām un saskaņotajiem standartiem
2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 2011/65/EU,
EN 60745-1:2009+A11:2010, EN 60745-2-13:2009+A1:2010,
EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014,
EN 61000-3-11:2000, EN 50581:2012
RCS1935B
Izmērītās skaņas jaudas līmenis: 102,8 dB(A)
Garantētais skaņas intensitātes līmenis: 104 dB(A)
Atbilstības novērtēšanas metode pielikumam V Direktīvai 2000/14/EC labota
2005/88/EC.
RCS2340B
Izmērītās skaņas jaudas līmenis: 103,3 dB(A)
Garantētais skaņas intensitātes līmenis: 105 dB(A)
Atbilstības novērtēšanas metode pielikumam V Direktīvai 2000/14/EC labota
2005/88/EC.
Informētā iestāde 0197 TÜV Rheinland LGA Products GmbH; Tillystraße 2 D - 90431
Nürnberg, Germany ir veikusi EC tipa pärbaudi, un sertifikāta Nr. Ir. BM 50414705 0001.
Andrew John Eyre (BEng, CEng, MIET)
Viceprezidents, Darba Drošības Noteikumi
Pilnvarots sastādīt tehnisko failu:
Alexander Krug, Izpilddirektors
Techtronic Industries GmbH
