UIF 9.3F LB X - Kuchynský digestor HOTPOINT - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár (odsávacia alebo filtračná verzia)
Značka	Hotpoint
Model	UIF 9.3F LB X
Výška (cm)	89,8
Šírka (cm)	59,8
Hĺbka (cm)	15 (premenná podľa konfigurácie)
Priemer výstupu vzduchu (cm)	15-12,5-12
Elektrické napájanie	220-240 V ~ 50/60 Hz (skontrolujte výrobný štítok)
Počet rýchlostí	3 + dočasná intenzívna (5 min) + tichá
Osvetlenie	LED (výmena servisným technikom)
Tukový filter	Kovový umývateľný (ručne alebo v umývačke riadu, jemný cyklus)
Uhlíkový filter	Výmena maximálne každé 4 mesiace (neumývateľný)
Indikátor nasýtenia filtrov	Blikajúca LED pre uhlíkový filter, svietiaca LED pre tukový filter
Automatická funkcia teploty	Áno (teplotný senzor, aktivácia strednej rýchlosti)
Minimálna vzdialenosť od varnej dosky	50 cm (elektrické), 65 cm (plynové alebo kombinované)
Typ inštalácie	Zasunutá (nástenné uchytenie alebo pod skrinku)
Hladina hluku	Premenná podľa rýchlosti (pozri návod)
Použitie	Domáce (kuchyne, kancelárie, farmy, hotely)
Normy	EN/IEC 60335-1, EN/IEC 60335-2-31, EN 55014, atď.
Recyklácia	V súlade s OEEZ (smernica 2012/19/ES)

Často kladené otázky - UIF 9.3F LB X HOTPOINT

Ako vyčistiť tukový filter mojej odsávačky Hotpoint UIF 9.3F LB X?

Kovový tukový filter je potrebné čistiť aspoň raz za mesiac. Môžete ho umyť ručne jemným čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Na demontáž potiahnite pružinovú rukoväť.

Kedy mám vymeniť uhlíkový filter?

Uhlíkový filter je potrebné vymeniť najneskôr každé 4 mesiace, alebo keď to signalizuje indikátor nasýtenia (blikajúca LED L4). Nedá sa čistiť ani regenerovať.

Ako resetovať indikátor nasýtenia filtrov?

Po vyčistení alebo výmene filtrov stlačte a podržte tlačidlo T1 (ZAP/VYP motora). LED L4 zhasne, čo znamená reset.

Ako aktivovať LED indikátora nasýtenia uhlíkového filtra?

S vypnutým odsávačom súčasne stlačte T1 a T4 (tiché tlačidlo). Najprv bliká L1, potom bliká aj L2 na potvrdenie aktivácie. Na deaktiváciu zopakujte postup: blikajú L1 a L2, potom bliká iba L1.

Čo robiť, ak môj odsávač nefunguje?

Najprv skontrolujte, či nedošlo k výpadku prúdu a či je zvolená rýchlosť. Ak problém pretrváva, odpojte odsávač na 5 sekúnd a potom ho znova pripojte. Ak stále nefunguje, kontaktujte technickú podporu.

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Minimálna vzdialenosť je 50 cm pre elektrické varné dosky a 65 cm pre plynové alebo kombinované. Vždy dodržiavajte pokyny výrobcu varnej dosky, ak uvádzajú väčšiu vzdialenosť.

Môžem používať odsávač bez správne namontovaného filtra?

Nie, nikdy nepoužívajte odsávač bez správne namontovaného filtra alebo mriežky. Hrozí nebezpečenstvo úrazu elektrickým prúdom a poškodenie spotrebiča.

Ako vymeniť LED lampu môjho odsávača?

Odsávač je vybavený LED diódami, ktoré vyžadujú výmenu technickou podporou. Nepokúšajte sa ich vymeniť sami.

Môj odsávač sa sám vypína, je to normálne?

Môže to byť spôsobené výpadkom prúdu alebo aktiváciou zariadenia na všestranné prerušenie. Tiež skontrolujte, či nie je aktivovaný automatický režim pri vysokej teplote: ak teplota klesne, odsávač sa automaticky vypne.

Ako nainštalovať odsávač vo filtračnej verzii?

Ak chcete používať odsávač vo filtračnej verzii (recirkulácia vzduchu), musíte si zakúpiť súpravu príslušenstva s uhlíkovým filtrom. Pri montáži uhlíkového filtra postupujte podľa pokynov v návode a odstráňte odbočnú zátku, ak je prítomná.

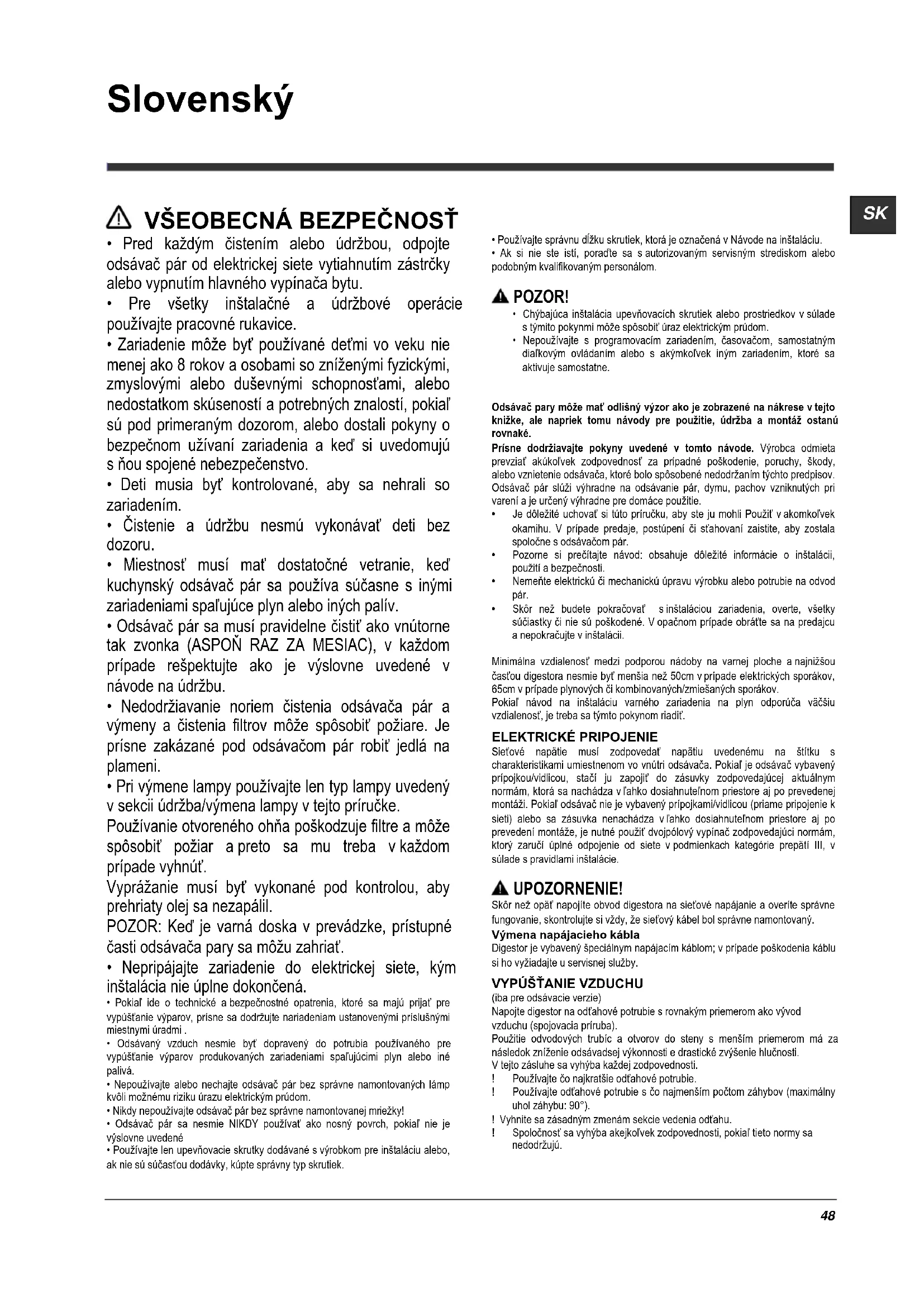

NÁVOD NA OBSLUHU UIF 9.3F LB X HOTPOINT

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byť používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial'sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou spojené nebezpečenstvo.
• Deti musia byt' kontrolované, aby sa nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Miestnost musí mat dostatočné vetranie, ked kuchynský odsávač pár sa použiva súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.
• Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcií údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byt' vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.
• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prisne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokial' nie je výslovne uvedené

• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.

• Používajte správnu dížku skrutiek, ktorá je označená v Návode na inštaláciu.

• Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkofvek zodpovednosť za pripadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúží výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovat' si túto príručku, aby ste ju mohli Použit' v akomkoľvek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skór než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom pripade obrát'le sa na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost, je treba sa týmto pokynom riadit.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musi zodpovedať napätiu uvedenému na štitku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený pripojkou/vidlicou, stači ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v l'ahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l'ahko dosiahnutel'nom priestore aj po prevedení montáže, je nutné použiť dvojpólový vyplnac zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opät napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

VYPÚŠTANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odt'ahové potrubie s rovnakým priemerom ako vývod

vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie.
! Použivajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odt'ahu.
! Spoločnost' sa vyhýba akejkolvek zodpovednosti, pokiaľ tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overit' si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktivneho uhlia, mohol už by byť nainštalovaný na odsávači pary. Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odl'ahové potrubie nie je súčast'ou výbavy a je nutné ho zakúpít.

Priemer výfukového potrubia sa musí zhodovat' s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byt' vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovaľ dodatočný systém filtrovania na základe aktivnych uhlikov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIA

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

T1 T2 L1 L2 L3 L4 L5 T3 T4

T1. Tlačidlo ON/OFF motora odsávania
T2. Tlačidlo vol'by prevádzkovej rýchlosti (výkonu) odsávania

Poznámka: Intenzívna rýchlost' (výkon) odsávania (LED L3 bliká) má trvanie asi 5 minút, potom sa automaticky nastaví na strednú rýchlost' (výkon) odsávania (LED L2 svieti)

L1. LED stredná rýchlost' (výkon) odsávania
L2. LED vysoká rýchlost' (výkon) odsávania
L3 LED intenzívna rýchlost' (výkon) odsávania - časovaná (5 min.).
L4 LED nasýtenia filtrov:

blikajúci: vykonajte údržbu uhlíkového filtra. svietiaci: vykonajte údržbu tukových filtrov.

L5 LED nízkej "tichej" rýchlosti (výkonu) odsávania

L1+L2+L3 blikajúce v sekvencii: automatická prevádzka v pritomnosti vysokej teploty (vid. príslušný odsek)

Reset nasýtenia filtrov

Aktivácia kontrolky LED nasýtenia uhlíkového filtra

LED nasýtenia uhlíkového filtra je normálne deaktivovaný. Ak ju chcete aktivovať, postupujte nasledovne :

Na vypnutom odsávači pary stlačte a podržte na dlhú dobu súčasne T1 a T4: najprv bliká L1 potom aj L2, čím oznamuje úspešnú aktiváciu.

Deaktivácia kontrolky LED nasýtenia uhlíkového filtra: opakujte hore uvedenú operáciu, najprv blikajú L1 a L2 potom iba L1, čím oznamuje úspešnú deaktiváciu.

Automatická prevádzka v prítomnosti vysokej teploty

Odsávač pary je vybavený senzorom, ktorý deteguje teplotu. Keď je príliš vysoká, senzor automaticky aktivuje strednú rýchlost’ (výkon) odsávania. Odsávač pary sa vypne, len čo sa teplota detegovaná snímačom výrazne zníži.

ÚDRŽBA

Čistenie

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽIVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽIVAJTE ALKOHOL!

Panel obvodového odsávania

Obvod panela odsávania čistiť rovnako často ako protitukový filter, používať súkno a nie veľmi koncentrovaný tekutý čistiací prostriedok. Nepoužívať nikdy škrabiace hmoty.

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke, protitukový filter sa môže odfarbit', ale jeho filtračná cherakteristika sa tým vôbec nezmení.

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-menej predľženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeníť zásobník maximálne každé štyri mesiace (alebo keď upevňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť).

NEMÓŽE byt' umývaný alebo regenerovaný.

Montáž:

Zavesit' uhořno-aktívny filter najprv zozadu na kovový háčik odsávača pary,

potom zpredu s dvoma rúčkami.

Odmontovanie:

Vybrať uholno-aktívny filter otočením ručiek, ktoré ho upevnujú o odsávač pary o 90°.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dhlhšie ako tradičné žiarovky a umožňujú ušetrit' 90% elektrickej energie.

Pre výmenu, obrátit' sa na technický servis.

LIKVIDÁCIA

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateř prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácií, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musi byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácií tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s ciel'om znížit' dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost', keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlost' len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost' (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.

- Ak odsávač pary nefunguje:

Skontrolovať, že:

- bola zvolená jedna rýchlost.

- zvolená rýchlost' motora je dostačujúca pre množstvo uvolnených dymov a pár.

- Kuchyňa je dostatočne vzdušná pre možnosť prijem vzduchu.

- uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

- ak odsávač pary sa vypol počas normálnej prevádzky: Skontrolovať, že:

- vyplo sa zariadenie poistky.

V prípade eventuálnych porůch v prevádzke, skôr ako sa obrátíte na zákaznícky servis, odpojit' zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojit'. V prípade, že porucha prevádzky pretrváva, obrátí' sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šírka (cm)		Híbkam) (cm)	∅ výfukového potrubia (cm)
HIF 9.7F AB X HIGC 9.7F AB X		60,9 – 11372,2 –113	89,8	59,8	15-12,5-12

Vid typový štítok pre celkovú absorpciu a absorpciu svetla.

Komponenty, ktoré nie sú dodané s výrobkom

⚠ ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

NEMÔŽE byť umývaný alebo regenerovaný.

Szerelés
