| Typ produktu | Okap wyciągowy (wersja wyciągowa lub filtrująca) |
| Marka | Hotpoint |
| Model | UIF 9.3F LB X |
| Wysokość (cm) | 89,8 |
| Szerokość (cm) | 59,8 |
| Głębokość (cm) | 15 (zmienna w zależności od konfiguracji) |
| Średnica wylotu powietrza (cm) | 15-12,5-12 |
| Zasilanie elektryczne | 220-240 V ~ 50/60 Hz (sprawdź tabliczkę znamionową) |
| Liczba prędkości | 3 + intensywna z timerem (5 min) + cicha |
| Oświetlenie | LED (wymiana przez serwis techniczny) |
| Filtr tłuszczowy | Metalowy zmywalny (ręcznie lub w zmywarce, delikatny cykl) |
| Filtr węglowy | Wymiana maksymalnie co 4 miesiące (niezmywalny) |
| Wskaźnik nasycenia filtrów | Mrugająca dioda LED dla filtra węglowego, świecąca dioda LED dla filtra tłuszczowego |
| Funkcja automatyczna temperatura | Tak (czujnik temperatury, aktywacja średniej prędkości) |
| Minimalna odległość od płyty grzejnej | 50 cm (elektryczna), 65 cm (gazowa lub mieszana) |
| Typ instalacji | Do zabudowy (montaż ścienny lub pod szafką) |
| Poziom hałasu | Zmienny w zależności od prędkości (patrz instrukcja) |
| Zastosowanie | Domowe (kuchnie, biura, gospodarstwa, hotele) |
| Normy | EN/IEC 60335-1, EN/IEC 60335-2-31, EN 55014, itp. |
| Recykling | Zgodny z WEEE (Dyrektywa 2012/19/UE) |
Często zadawane pytania - UIF 9.3F LB X HOTPOINT
Pytania użytkowników dotyczące UIF 9.3F LB X HOTPOINT
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Okap kuchenny w formacie PDF za darmo! Znajdź swoją instrukcję UIF 9.3F LB X - HOTPOINT i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. UIF 9.3F LB X marki HOTPOINT.

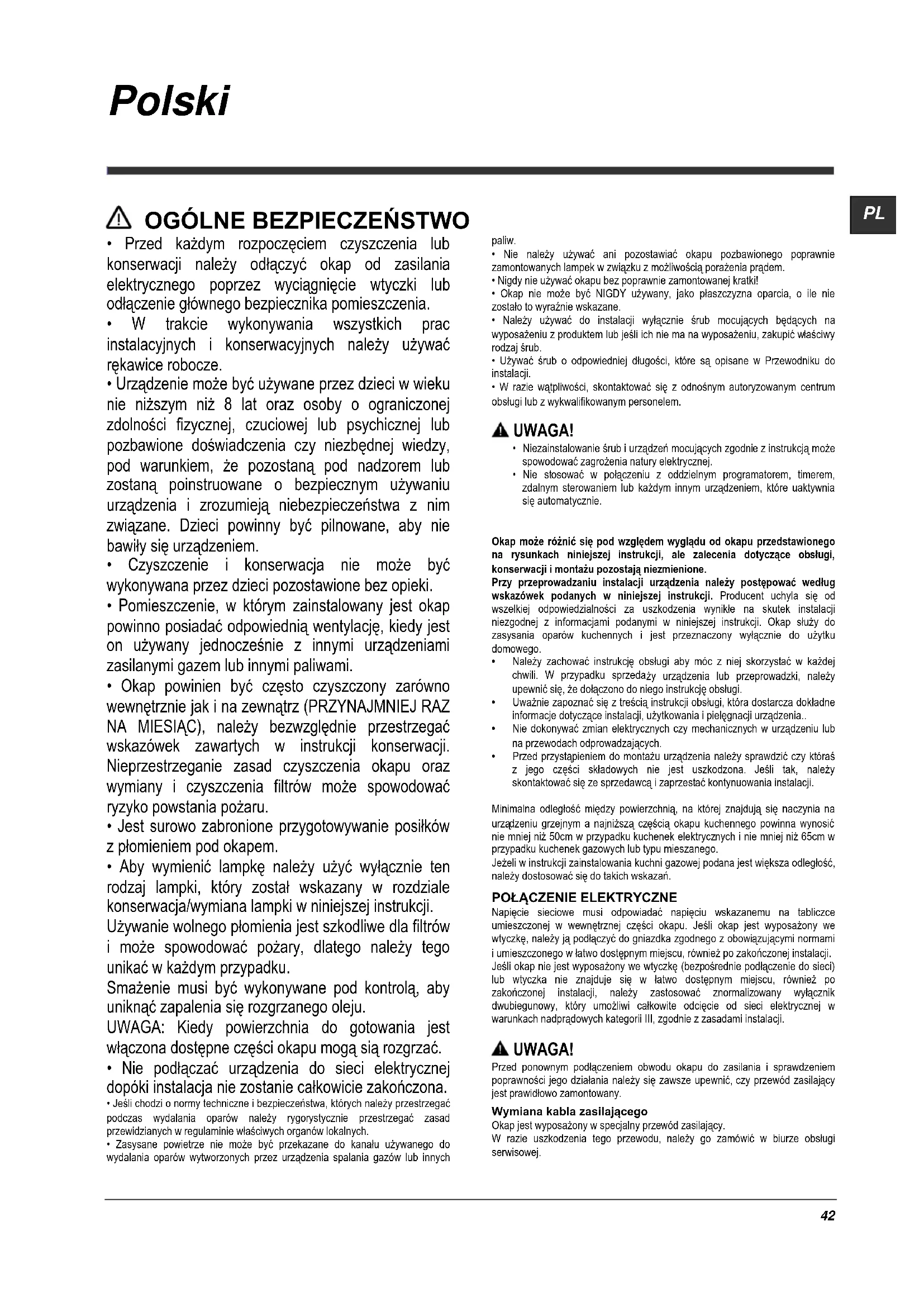

INSTRUKCJA OBSŁUGI UIF 9.3F LB X HOTPOINT
- Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.
- W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.
- Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
- Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozostawione bez opieki.
- Pomieszczenie, w którym zainstalowany jest okap powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
- Okap powinien być często czyszczony zarówno wewnętrznie jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.
- Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
- Aby wymienić lampkę należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.
Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.
Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.
UWAGA: Kiedy powierzchnia do gotowania jest włączona dostępne części okapu mogą sią rozgrzać.
- Nie podłącać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
- Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
- Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych
paliw.
- Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
- Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
- Okap nie może być NIGDY używany, jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
- Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
- Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
- W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.
▲ UWAGA!
- Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
- Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.
Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.
Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.
- Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.
- Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia..
- Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.
- Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.
Minimalna odległość między powierzchnia, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.
POŁACZENIE ELEKTRYCZNE
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwiał całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.
▲ UWAGA!
Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.
Wymiana kabla zasilającego
Okap jest wyposażony w specjalny przewód zasilający.
W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej.
ODPROWADZANIE POWIETRZA
(dla wersji zasysających)
Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy).
Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.
! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagiecia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
! Producent nie ponosi żadnej odpowiedzialności w przypadku nie przestrzegania powyższych norm.
FILTRUJACY CZY ZASYSAJACY?
! Wasz okap gotowy jest do użytkowania w wersji zasysającej.
Aby używać okapu w wersji filtrującej należy zainstalować odpowiedni KOMPLET AKCESORIÓW.
Sprawdzić na pierwszych stronach niniejszej instrukcji czy KOMPLET AKCESORIÓW jest dostarczany na wyposażeniu czy też należy go zakupić oddzielnie.
Uwaga: Jeśli znajduje się na wyposażeniu, to w niektórych przypadkach, dodatkowy system filtrowania na bazie aktywnego węgla mógłby być już zainstalowany na okapie.
Informacje dotyczące transformacji okapu z wersji zasysającej na wersję filtrującą zostały umieszczone w niniejszej instrukcji.
Wersja zasysająca
Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.
UWAGA!
Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.
Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.
UWAGA!
Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.
Wersja filtrująca
Aby używać okapu w tej wersji należy zainstalować filtr węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.
KOMENDY
Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.
T1
T2
T3
T4
T1. Klawisz ON/OFF silnik zasysania
T2. Klawisz regulacji prędkości (mocy) zasysania
Uwaga: Intensywna prędkość (moc) zasysania (LED L3 migający) trwa około 5 minut, a następnie zostaje automatycznie ustawiona średnia prędkość (moc) zasysania (LED L2 włączony)
T3. Klawisz ON/OFF oświetlenia
T4. Klawisz regulacji prędkości (mocy) zasysania "cichego"
L1. LED Prędkość (moc) zasysania średnia
L2. LED Prędkość (moc) zasysania wysoka
L3 LED Prędkość (moc) zasysania intensywna - czasowa (5 min.).
L4 LED nasycenia filtrów:
migoczący: wykonać konserwację filtra węglowego.
włączony: wykonać konserwację filtrów tłuszczowych
L5 LED Prędkość (moc) zasysania niska (cicha)
L1+L2+L3 migoczące po kolei: działanie automatyczne w przypadku wysokiej
temperatury (zobacz odnośny paragraf).
Reset nasycenia filtrów
Po wykonaniu prac konserwacyjnych filtrów, należy wcisnąć przez dłuższą chwilę klawisz T1, LED L4 wyłącza się.
Aktywacja LED nasycenia filtra węglowego LED nasycenia filtra węglowego generalnie jest wyłączony. Aby go aktywować należy postępować w następujący sposób:
Przy wyłączonym okapie należy wcisnąć i dłużej przytrzymać jednocześnie T1 i T4: najpierw migocze L1 a później także L2 potwierdzając pomyślną aktywację.
Dezaktywacja LED nasycenia filtra węglowego: powtórzyć wcześniej opisaną czynność, najpierw migoczą L1 oraz L2 a następnie tylko L1 potwierdzając pomyślną dezaktywację.
Działanie automatyczne w przypadku wysokiej temperatury
Okap posiada czujnik, który wykrywa temperaturę. Kiedy temperatura staje się zbył wysoka, czujnik aktywuje automatycznie średnią prędkość (moc) zasysania. Okap wyłącza się, jak tylko temperatura wykryta przez czujnik znacznie się obniża.
KONSERWACJA
Czyszczenie
Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!
Panel zasysania obwodowego
Panel zasysający powinien być czyszczony z taką samą częstotliwością co filtr przeciwłuszczowy, należy użyć szmatki namoczonej w niezbyt stężonym płynnym detergencie. Nie należy nigdy używać substancji ściernych.
Konserwacja filtrów przeciwtłuszczowych
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.
Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienią się jego charakterystyczne cechy filtrujące.
Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.
Konserwacja filtra węglowego
Zatrzymuje przykre zapachy pochodzące z gotowania.
Nasycenie filtra następuje po mniej lub bardziej długim okresie użytkowania w zależności od rodzaju kuchenki i od regularności z jaką jest wykonywane czyszczenie filtra przeciwłuszczowego. Wkład filtra powinien być w ka żdym razie wymieniony po upływie nie więcej niż czterech miesięcy (lub, gdy wskaźnik nascycenia filtra sygnałizuje konieczność wymiany filtra – jeżeli posiadany model jest wyposażony w taki wskaźnik).
NIE wolno myć lub regenerować filtra.
Montaż
Włożyć filtr węglowy najpierw z tyłu do metalowej kasety okapu, a następnie zamocować z przodu, za pomocą dwóch pokręteł.

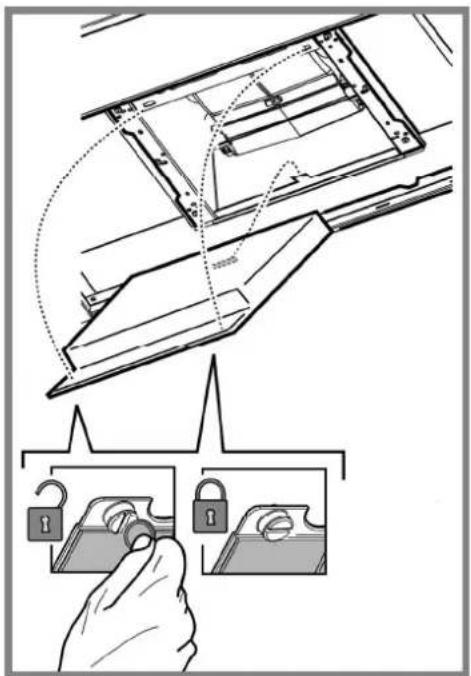

Demontaż
Wyjąć filtr węglowy obracając pokrętła mocujące do okapu o 90°.
Okap zaopatrzony jest w system oświetlenia, który bazuje się na technologii LED.
LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.
W celu wymiany należy zwrócić się do serwisu obsługi technicznej.
ZŁOMOWANIE
Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.
Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:
- Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:
Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra
smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.
NIEPRAWIDŁOWOŚCI FUNKCJONOWANIA
Jeśli wydaje się, że coś nie działa prawidłowo, przed wezwaniem Serwisu Technicznego, należy wykonać następujące proste kontrole:
- Jeśli okap nie działa:
Sprawdzić czy:
- nie nastąpiło przerwanie dopływu prądu.
- została wybrana jakaś prędkość działania.
- Jeśli okap ma słabą wydajność:
Sprawdzić czy:
- Wybrana prędkość silnika jest wystarczająca dla uwolnionej ilości dymu i oparów.
- Kuchnia jest wystarczająco przewietrzona pozwalając na pobór powietrza.
- Filtr węglowy nie jest zużyty (okap w wersji filtrującej).
- Jeśli okap wyłączyć się w trakcie normalnego funkcjonowania:
Sprawdzić czy:
nie raptąpiwanie dopływu prądu.
- nie wyskoczył główny wyłącznik.
W przypadku ewentualnych nieprawidłowości działania, przed wezwaniem Serwisu Technicznego, należy przez przynajmniej 5 sekund odłączyć urządzenie od zasilania elektrycznego poprzez wyciągnięcie wtyczki a następnie ponownie je podłączyć. Jeśli nieprawidłowości dalej będą miały miejsce, należy zwrócić się do Serwisu Technicznego.
DANE TECHNICZNE
| Model | Wysokosć (cm) | Szerokość (cm) | Głębokość (cm) | ∅ rury wydalającej (cm) | |
| HIF 9.7F AB X HIGC 9.7F AB X | 60,9 – 11372,2 –113 | 89,8 | 59,8 | 15-12,5-12 | |
Sprawdź tabliczkę znamionową w temacie całkowitej absorpcji i absorpcji lampy.
Komponenty niebędące na wyposażeniu razem z produktem
