Typ produktu	Odsavač par (odsávací nebo filtrační verze)
Značka	Hotpoint
Model	UIF 9.3F LB X
Výška (cm)	89,8
Šířka (cm)	59,8
Hloubka (cm)	15 (proměnlivé dle konfigurace)
Průměr vývodu vzduchu (cm)	15-12,5-12
Elektrické napájení	220-240 V ~ 50/60 Hz (zkontrolujte štítek)
Počet rychlostí	3 + intenzivní časovaná (5 min) + tichá
Osvětlení	LED (výměna servisním technikem)
Tukový filtr	Kovový, omyvatelný (ručně nebo v myčce, šetrný cyklus)
Aktivní uhlíkový filtr	Výměna maximálně každé 4 měsíce (neomyvatelný)
Indikátor nasycení filtrů	Blikající LED pro uhlíkový filtr, svítící LED pro tukový filtr
Automatická funkce teploty	Ano (teplotní senzor, aktivace střední rychlosti)
Minimální vzdálenost od varné desky	50 cm (elektrická), 65 cm (plynová nebo kombinovaná)
Typ instalace	Vestavná (upevnění na zeď nebo pod skříňku)
Hlučnost	Proměnlivé dle rychlosti (viz návod)
Použití	Domácí (kuchyně, kanceláře, farmy, hotely)
Normy	EN/IEC 60335-1, EN/IEC 60335-2-31, EN 55014, atd.
Recyklace	V souladu s OEEZ (směrnice 2012/19/ES)

Často kladené otázky - UIF 9.3F LB X HOTPOINT

Jak vyčistit tukový filtr mé odsavače Hotpoint UIF 9.3F LB X?

Kovový tukový filtr je třeba čistit alespoň jednou měsíčně. Lze jej umýt ručně neagresivním detergentem nebo v myčce nádobí na nízkou teplotu a rychlý cyklus. Pro demontáž zatáhněte za pružinovou úchytku.

Kdy mám vyměnit aktivní uhlíkový filtr?

Aktivní uhlíkový filtr je třeba vyměnit maximálně každé 4 měsíce, nebo když to signalizuje indikátor nasycení (blikající LED L4). Nelze jej čistit ani regenerovat.

Jak resetovat indikátor nasycení filtrů?

Po vyčištění nebo výměně filtrů stiskněte a podržte tlačítko T1 (ZAP/VYP motoru). LED L4 zhasne, což značí reset.

Jak aktivovat LED indikátoru nasycení uhlíkového filtru?

Při vypnutém odsavači stiskněte současně T1 a T4 (tlačítko tichého chodu). Nejprve bliká L1, poté také L2, což potvrzuje aktivaci. Pro deaktivaci opakujte postup: L1 a L2 blikají, poté bliká pouze L1.

Co dělat, pokud můj odsavač nefunguje?

Nejprve zkontrolujte, zda nedošlo k výpadku proudu a zda je zvolena rychlost. Pokud problém přetrvává, odpojte odsavač na 5 sekund a poté jej znovu připojte. Pokud stále nefunguje, kontaktujte technickou podporu.

Jaká je minimální vzdálenost mezi odsavačem a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrické sporáky a 65 cm pro plynové nebo kombinované. Vždy dodržujte pokyny výrobce varné desky, pokud uvádějí větší vzdálenost.

Mohu používat odsavač bez správně namontovaného filtru?

Ne, nikdy nepoužívejte odsavač bez správně namontované mřížky nebo filtrů. Hrozí riziko úrazu elektrickým proudem a poškození spotřebiče.

Jak vyměnit LED lampu v mém odsavači?

Odsavač je vybaven LED diodami, které vyžadují výměnu technickou podporou. Nepokoušejte se je vyměnit sami.

Můj odsavač se sám vypíná, je to normální?

Může to být způsobeno výpadkem proudu nebo aktivací ochranného zařízení. Zkontrolujte také, zda není aktivován automatický režim při vysoké teplotě: pokud teplota klesne, odsavač se automaticky vypne.

Jak nainstalovat odsavač ve filtrační verzi?

Pokud chcete odsavač používat ve filtrační verzi (recirkulace vzduchu), musíte zakoupit příslušenství s aktivním uhlíkovým filtrem. Postupujte podle pokynů v návodu pro montáž uhlíkového filtru a odstraňte případnou přepouštěcí zátku.

NÁVOD K OBSLUZE UIF 9.3F LB X HOTPOINT

Polski, 42 Český, 45

Slovenský, 48 Magyar, 51

UIF 9.3F LB X

Istruzioni per l'uso Instructions for use Betriebsanleitung Mode d'emploi Gebruiksaanwijzingen Instrucciones de uso Instruções de uso Инструкция по эксплуатации Інструкції з використання Пайдалану нұсқауы Instrukcja obsługi Návod k použití Návod na používanie Használati útmutató

Hotpoint

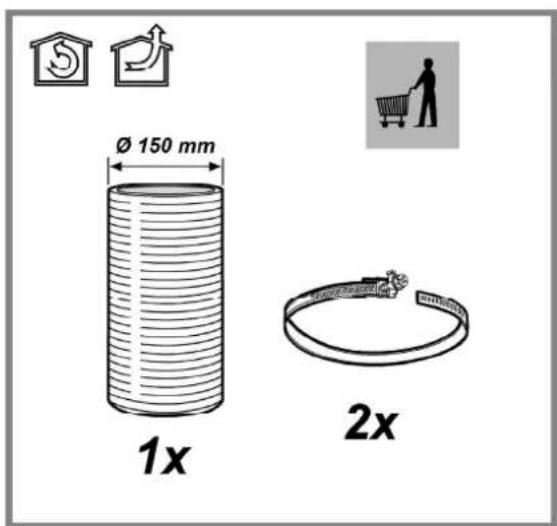

Ø 150 mm 1x 2x

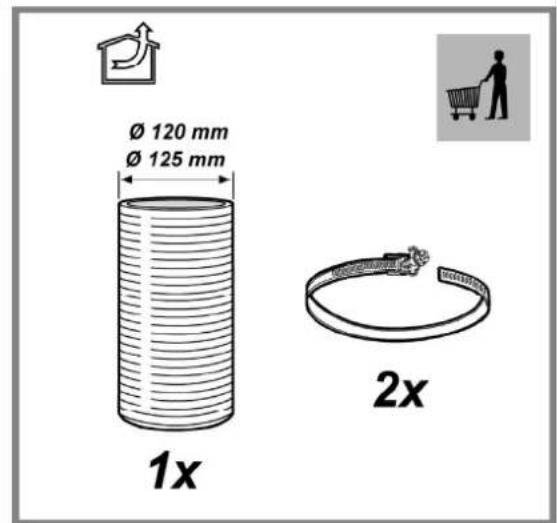

Ø 120 mm Ø 125 mm 1x 2x

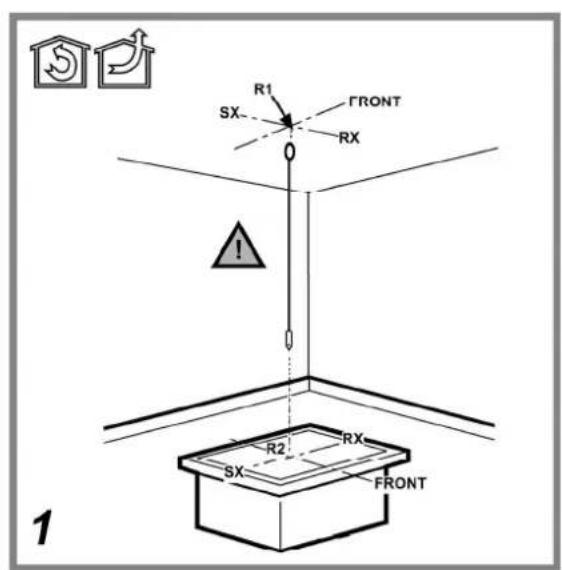

R1 FRONT SX RX ! R2 RX SX FRONT 1

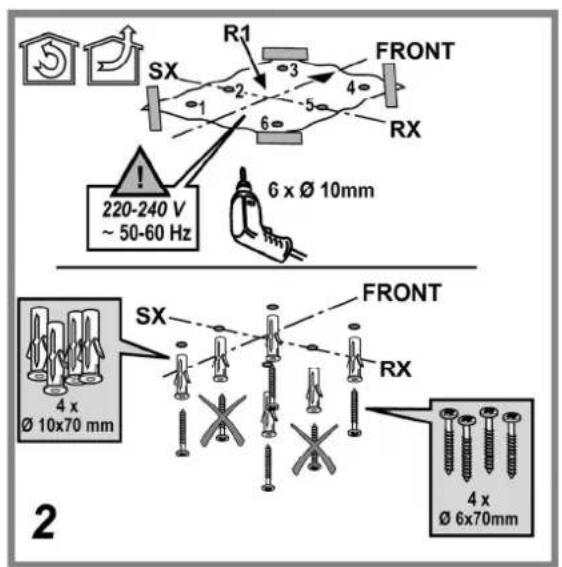

R1 FRONT SX 1 2 3 4 5 6 RX 6 x Ø 10mm 220-240 V ~ 50-60 Hz SX FRONT RX 4 x Ø 10x70 mm 4 x Ø 6x70mm 2

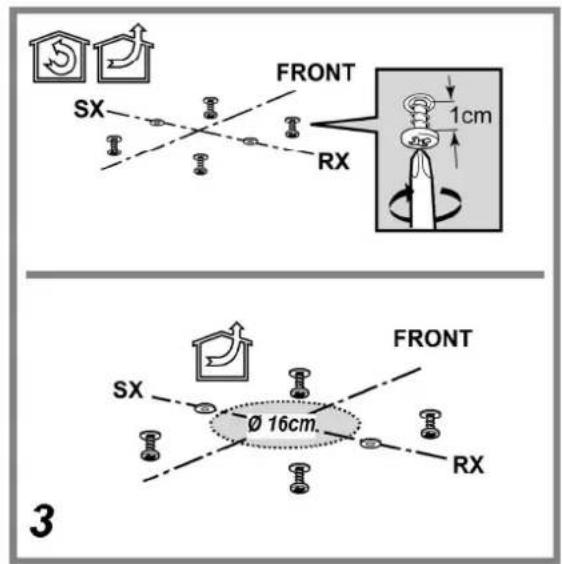

FRONT 1cm SX RX FRONT SX Ø 16cm. RX 3

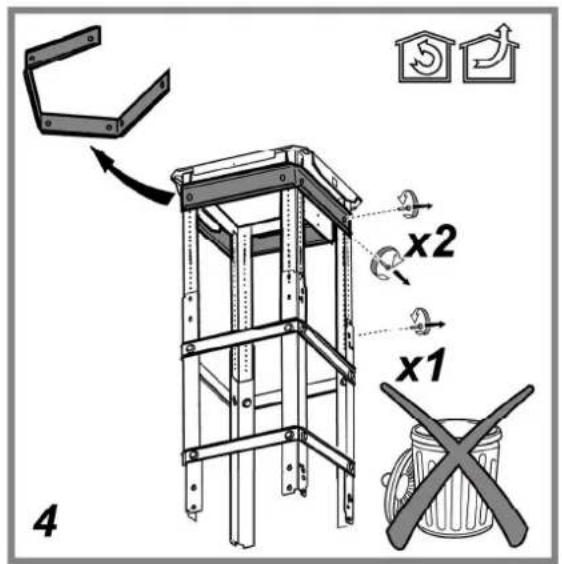

x2 x1 4

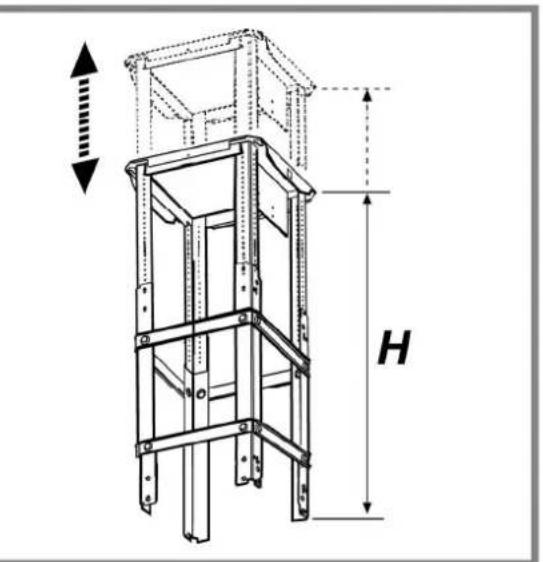

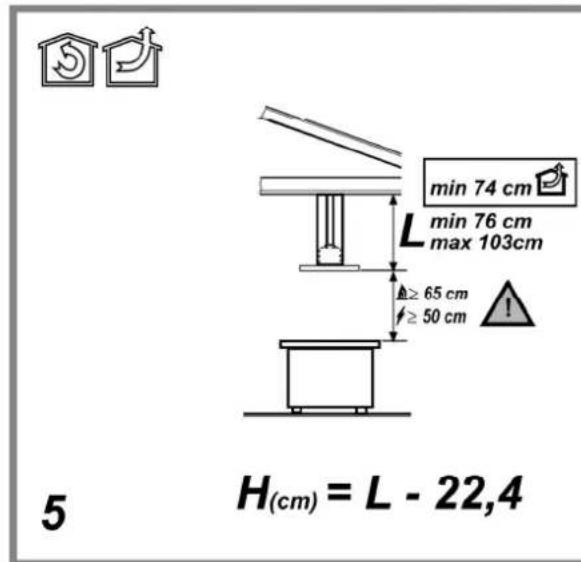

min 74 cm min 76 cm max 103cm ≥ 65 cm ≥ 50 cm H(cm) = L - 22,4 5

H

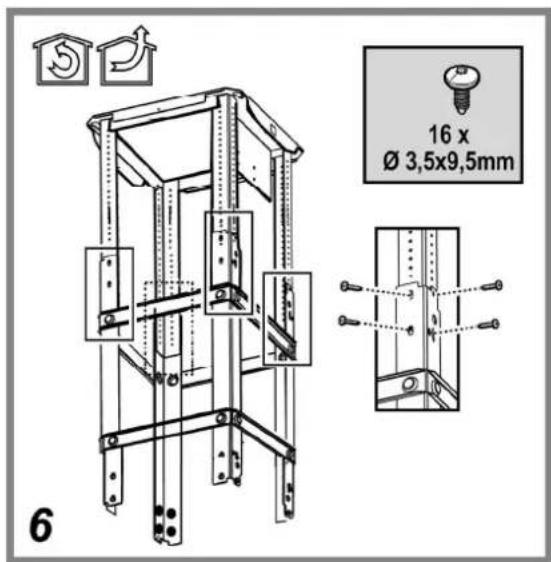

16 x Ø 3,5x9,5mm 6

SX FRONT RX H - 7cm 7

8

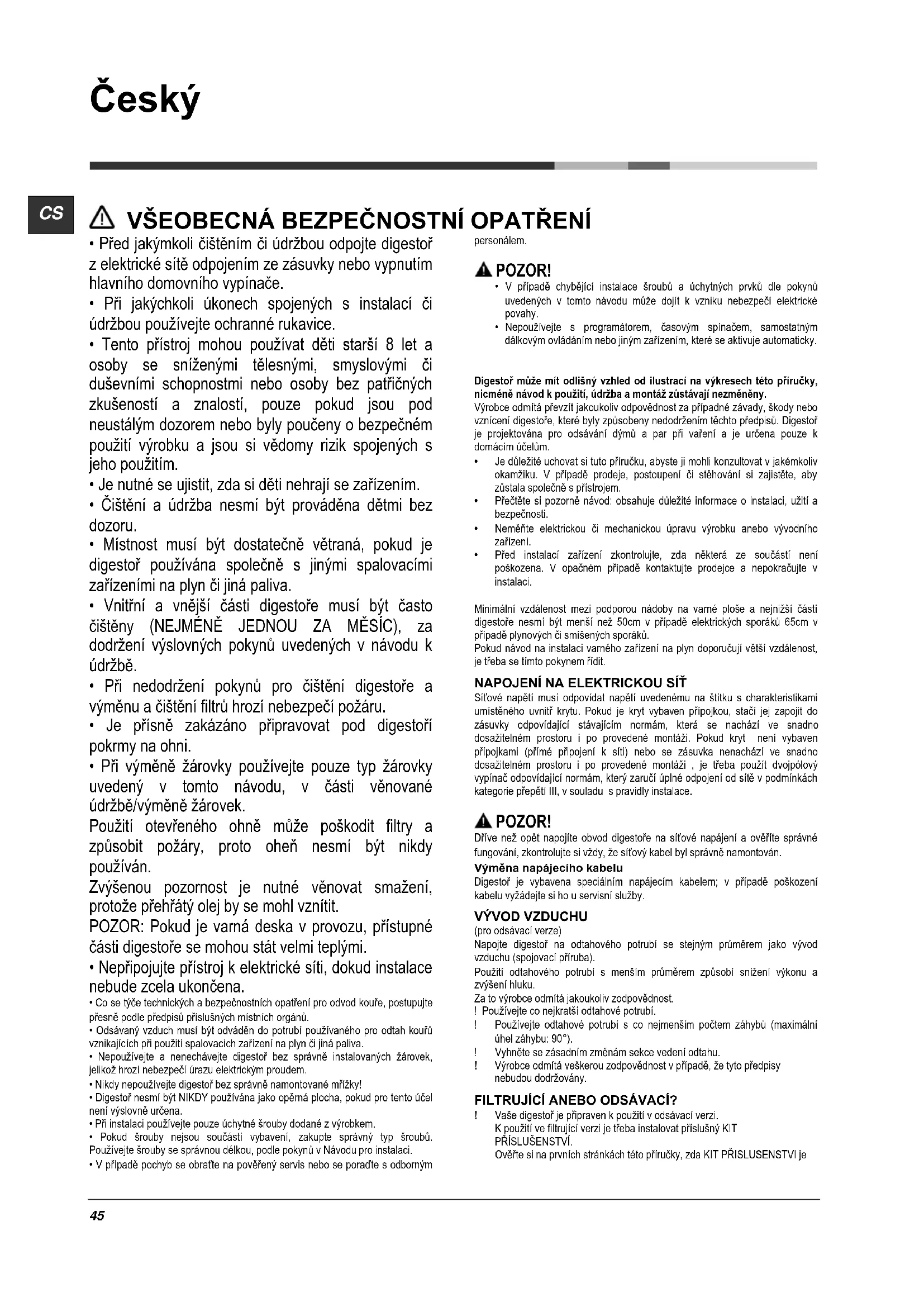

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přisně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

- Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Použlvejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.
  • V případě pochyb se obratte na pověřený servis nebo se porad'te s odborným

personálem.

POZOR!

• V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.
• Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této přiručky, nicméně návod k použití, údržba a montáz zůstávají nezměněny.

Výrobce odmlitá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením táchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domáclím účelům.

• Je důležité uchovat si tuto přiručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařizení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOJENÍ NA ELEKTRICKOU SÍT

Sítové napětí musí odpovídát napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k siti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

VÝVOD VZDUCHU

(pro odsávací verze)

Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
! Výrobce odmítá veškerou zodpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSÁVACÍ?

! Vaše digestoř je připraven k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda KIT PŘISLUSENSTVI je

součástí vybavení přístroje anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech dodatkový filtrační systém založený na aktivních uhlicích by již mohl být nainstalován na digestoří.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této přiručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit. Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

T1

T2

T3
T4

T1. Tlačitko ON/OFF motoru odsávání

T2. Tlačitko pro nastavení provozní rychlosti (výkonu) odsávání Poznámka: Intenzivní rychlost (výkon) odsávání (LED L3 bliká) trvá přibližně 5 minut, poté je automaticky nastavena středně vysoká rychlost (výkon) odsávání (LED L2 svítí)

T3. Tlačitko ON/OFF osvětlení

T4. Tlačitko pro nastavení "tiché" rychlosti (výkonu) odsávání.

L1. LED středně vysoká rychlost (výkon) odsávání

L2. LED vysoká rychlost (výkon) odsávání

L3 LED intenzivní rychlost (výkon) odsávání - načasovaná (5 min.).

L4 L4 LED zanesení filtrů: bliká: proved'te údržbu uhlíkového filtru. svíti: proved'te údržbu tukových filtrů.

L5 LED nízká (tichá) rychlost (výkon) odsávání

L1+L2+L3 postupně blikají: automatický provoz v případě vysoké teploty (viz příslušný odstavec)

Reset zanesení filtrů

Po provedení údržby filtrů dlouze stiskněte tlačitko T1, LED L4 zhasne.

Aktivace LED kontrolky zanesení uhlikového filtru

LED kontrolka zanesení uhlíkového filtru je za normálních okolností deaktivována. Pro aktivaci postupujte následujícím způsobem: S vypnutou digestoří současně stiskněte a přidržte stisknutá tlačítka T1 a T4: nejdříve bliká L1 a poté i L2, čímž signalizují, že došlo k aktivaci.

Deaktivace LED kontrolky zanesení uhlikového filtru: zopakujte výše uvedený úkon, nejdříve budou blikat L1 a L2 a poté pouze L1, což znamená, že došlo k deaktivaci.

Automatický provoz v případě vysoké teploty

Digestoř je vybavena snímačem teploty. Pokud je teplota přilis vysoká, snimač automaticky aktivuje středně vysokou rychlost (výkon) odsávání. Digestoř se vypne v okamžiku, kdy snímač zaznamená, že teplota výrazně klesla.

ÚDRŽBA

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMÚCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Obvodový panel odsávání

Vyčistěte obvodový odsávací panel stejně často jako filtr proti mastnotám, používejte látku a tekutý nepřiliš koncentrovaný rozpouštěcí prostředek. Nepoužívejte nidky brusné látky.

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestlíže systém vyznačování saturace filtru - pokud je součásti vybavení vlastněného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Úržba filtrů s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtrů – pokud je součástí vybavení vlastněného modelu – vyznačuje tuto potřebu).

NEMUŽE být umýván či regenerován.

Montáž

Zavěste nejdříve filtr s aktivním uhlíkem vzadu, na kovový jazýček digestoře, pak vepředu, dvěma dvěma držadly.

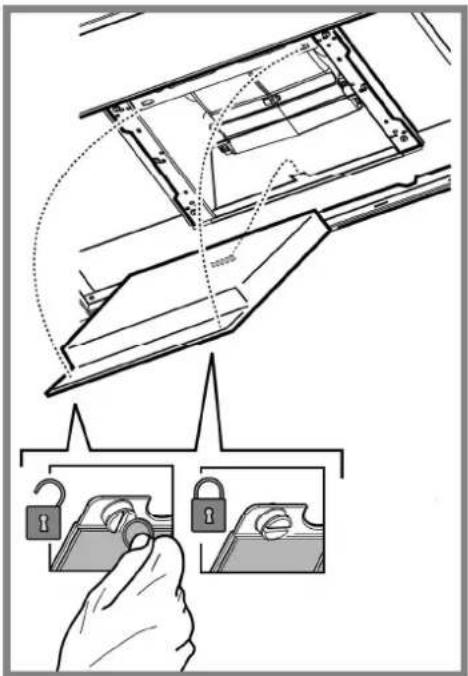

Demontáž

Vyjměte filtr s aktivním uhlíkem tak, že budete otáčet o 90° držadla, která ho upevňují na digestoř.

Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD. DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svídtila a umožňují úspory 90% elektrické energie.

Pro výměny se obratte na servisní službu.

LIKVIDACE ODPADU

Tento spotřebič je označený v souladu s evropskou směrmicí 2012/19/EC o likvidaci elektrického a elektronického zařizení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistite u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvýšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlikový filtr (y), je-li to nutné pro udržování účinnosti snížování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, provedte následující jednoduchá kontrolní opatření:

- jestliže digestoř nefunguje:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- jestliže digestoř má nedostatečný výkon:

Ověřte si, zda:

- zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.

- zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.

- zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrující verzi).

- Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické sítě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šířka (cm)		Hloubka (cm)	∅ dodpadního potrubí (cm)
HIF 9.7F AB X HIGC 9.7F AB X		60,9 – 11372,2 –113	89,8	59,8	15-12,5-12

Údaje týkající se celkové spotřeby a spotřeby žárovky jsou uvedeny na výrobním štítku.

Komponenty, které neisou součástí vybavení výrobku
