UIF 9.3F LB X - Páraelszívó HOTPOINT - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen UIF 9.3F LB X HOTPOINT PDF formátumban.
| Termék típusa | Elszívó páraelszívó (elszívó vagy szűrős változat) |
| Márka | Hotpoint |
| Modell | UIF 9.3F LB X |
| Magasság (cm) | 89,8 |
| Szélesség (cm) | 59,8 |
| Mélység (cm) | 15 (beállítástól függően változó) |
| Kivezetőnyílás átmérője (cm) | 15-12,5-12 |
| Elektromos tápellátás | 220-240 V ~ 50/60 Hz (ellenőrizze az adattáblát) |
| Sebességfokozatok száma | 3 + időzített intenzív (5 perc) + csendes |
| Világítás | LED (cseréje szerviz által) |
| Zsírszűrő | Fém, mosható (kézzel vagy mosogatógépben, kímélő program) |
| Aktív szénszűrő | Cseréje maximum 4 havonta (nem mosható) |
| Szűrőtelítettség-jelző | Villogó LED a szénszűrőhöz, folyamatosan világító LED a zsírszűrőhöz |
| Automatikus hőmérséklet funkció | Igen (hőmérséklet-érzékelő, közepes sebesség aktiválása) |
| Minimális távolság a főzőfelülettől | 50 cm (elektromos), 65 cm (gáz vagy vegyes) |
| Beépítés típusa | Beépíthető (fali rögzítés vagy szekrény alá) |
| Zajszint | Sebességtől függően változó (lásd a használati útmutatót) |
| Használat | Háztartási (konyha, irodák, tanyák, hotelek) |
| Szabványok | EN/IEC 60335-1, EN/IEC 60335-2-31, EN 55014 stb. |
| Újrahasznosítás | Megfelel a WEEE irányelvnek (2012/19/EU) |
Gyakran ismételt kérdések - UIF 9.3F LB X HOTPOINT
Felhasználói kérdések a következőről UIF 9.3F LB X HOTPOINT
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Páraelszívó PDF formátumban ingyenesen! Találja meg kézikönyvét UIF 9.3F LB X - HOTPOINT és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. UIF 9.3F LB X márka HOTPOINT.

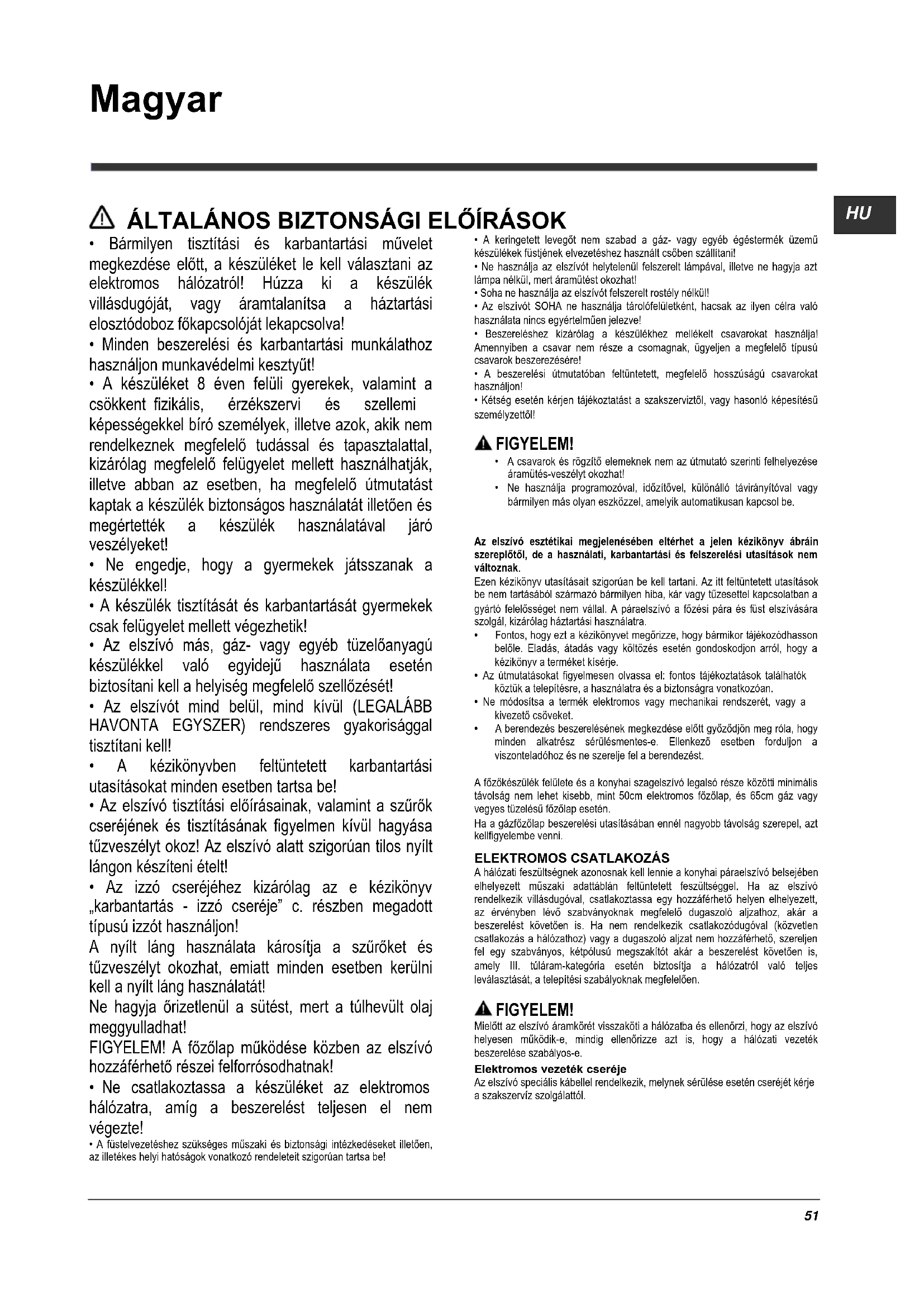

HASZNÁLATI ÚTMUTATÓ UIF 9.3F LB X HOTPOINT
- Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!
- Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!
- A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!
- Ne engedje, hogy a gyermekek játsszanak a készülékkel!
- A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!
- Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!
- Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!
- A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!
- Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!
- Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon!
A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát!
Ne hagyja örizetlenül a sütést, mert a túlhevült olaj meggyulladhat!
FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!
- Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!
- A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!
- A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstjének elvezetéshez használt csöben szállítani!
- Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
- Soha ne használja az elszívót felszerelt rostély nélkül!
- Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!
- Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerezésére!
- A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!
- Kétség esetén kérjen tájékoztatást a szakszerviztöl, vagy hasonló képesítésű személyzettöl!
FIGYELEM!
- A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!
- Ne használja programozóval, időzítővel, különálló távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.
Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtöl, de a használati, karbantartási és felszerelési utasítások nem változnak.
Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.
- Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.
- Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.
- Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.
- A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.
A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.
ELEKTROMOS CSATLAKOZÁS
A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett müszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.
FIGYELEM!
Mielött az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.
Elektromos vezeték cseréje
Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszervíz szolgálattól.
LÉGKIVEZETÉS
(kivezetett verziónál)
Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csöhöz.
A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.
Ezért ezzel kapcsolatban felelősséget nem vállalunk.
! Minimális hosszúságú csővezetéket használjon.
! A csövezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°).
! Kerülje a cső deformálódását.
! A gyártó nem vállal felelősséget a fent leírt előírások be nem tartása esetén.
KERINGETETT VAGY KIVEZETETT ?
! Az Ön álal vásárolt elszívó kivezetett változatban való alkalmazásra készült
Amennyiben a páraelszívót keringetett verzióban szeretné használni, úgy a megfelelő KELLÉK KÉSZLETET be kell szerelnie.
Ellenőrizze ezen kézikönyv első oldalain, hogy a KELLÉK KÉSZLET a csomag része-e, vagy külön szükséges-e megvásárolnia.
Megjegyzés: Amennyiben a készlet része, előfordulhat, hogy az aktív szénfilter alapú kiegészítő szűrőrendszer a páraelszivóba már beépítésre került.
A páraelszívó kivezetett verzióból keringetett verziójúvá való átalakításához szükséges információkat ebben a kézikönyvben megtalálja.
Kivezetett verzió
A gözök kivezetése a gyűjtőkarimához rögzített elvezető csövön történik.
FIGYELEM!
Kivezetöcső nincs a csomagban, külön kell azt megvennie.
Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen
FIGYELEM!
Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.
Keringetett verzió
Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltalásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.
VEZÉRLÓGOMBOK
Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel rendelkezik.
T1
T2
21
22
20
24
T3
T4
T1. ON/OFF elszívó motor gomb
T2. Müködési elszívósebesség (teljesítmény) kiválasztó gomb
Megjegyzés: Az intenzív elszívó (teljesítmény) sebesség ( L3 LED villog) 5 percen keresztül működik, majd automatikusan közepes elszívó (teljesítmény) sebességre kapcsol (LED L2 bekapcsolva)
T3. Világítás ON/OFF gomb
T4. „Csendes" elszívósebesség (teljesítmény) kiválasztó gomb
L1. Beszívó sebesség (teljesítmény) LED
L2. Nagy elszívó sebesség (teljesítmény) LED
L3 Intenzív elszívó (teljesítmény) sebesség LED - időzített (5 perc)
L4 Szürő telítettség LED:
villogó végezze el a szénszűrő karbantartását.
bekapcsolva: végezze el a zsírszűrő karbantartását.
L5 Alacsony elszívó sebesség (hangtalan) LED
L1+L2+L3 egymás után villogó: automatikus működés magas hőmérsékleten (lásd a vonatkozó bekezdést)
Szürök telítettségének visszaállítása
Miután elvégezte a szűrő karbantartását, hosszan nyomja meg a T1 gombot, a L4 LED kikapcsol.
A szénszűrő telítettség jelzés LED bekapcsolása:
A szénszűrő telítettség LED rendszerint ki van kapcsolva. A bekapcsoláshoz a következőképp járjon el:
Kikapcsolt kűrtő mellett nyomja meg és tartsa lenyomva hosszú ideig ezzel egy időben aT1 és T4 gombokat: először a L1, majd a L2 villog és jelzi a bekapcsolást.
A szénszűellítettség jelzés LED kikapcsolása: ismételje meg a fent leírt folyamatot, előbb a L1 és L2 villog, majd csak a L1 és jelzi a kikapcsolást.
Automatikus működés magas hömérsékleten
A kürtőn hőmérséklet érzékelő van. Amikor a hőmérséklet túl magas, akkor automatikusan bekapcsolja a közepes elszlió sebességet (teljesítmény). A kürtő azonnal kikapcsol, amikor az érzékelő által jelzett hőmérséklet jelentősen csökken.
KARBANTARTÁS
Tisztítás
A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerk használatát. NE HASZNÁLJON ALKOHOLT!
Külső elszívópanel
Az elszívó panel külső felületét a zsírszűrővel megegyező gyakorisággal tisztítsa; puha ronggyal, és nem tömény folyékony tisztítószerrel. Soha ne alkalmazzon sürolószert.
Zsírszűrők karbantartása
Visszatartja a főzésből eredő zsírrészecskéket.
Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.
Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.
Szénfilter karbantartása
Magában tartja a főzésből származó kellemetlen szagokat.
A szénfilter telitődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként (vagy amikor a filterek telitődését jelző rendszer – ha a birtokunkban lévő modellnél van ilyen - ennek szükségességét jelzi.

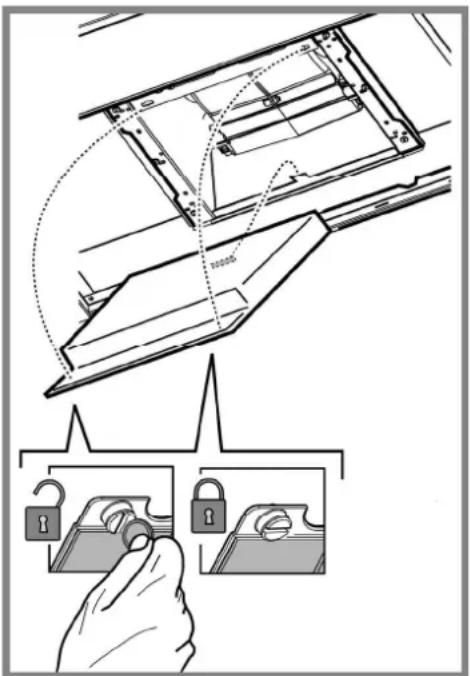

Helyezze be az aktív szénszűrőt, annak hátsó részét az elszívó fém nyelveire akasztva, az első részét a két gombbal rögzítve.
Az aktív szénszűrő kiemelése a szűrőt az elszívóhoz rögzítő gombok 90°-os elforgatásával lehetséges.
Az elszívó LED technológiára épülő világítási rendszerrel van felszerelve. A LEDEK optimális megvilágítást biztosítanak, a hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé.
Izzócsere esetén forduljon a szakszervízhez.
HULLADÉK KEZELÉS
A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett
jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként.
Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.
A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:
• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességflokozatra, ha a főzés közben nagy mennyiségű füst vagy göz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csóátmérőket alkalmazni.
MÜKÖDÉSI HIBÁK
Amennyiben úgy tapasztalja, hogy valami nem működik, mielőtt a Szervíz szolgálathoz fordulna, próbálja elvégezni az alábbi egyszerű ellenőrzéseket:
• Ha az elszívó nem működik
Ellenőrizze, hogy: - nincs-e áramkimaradás.
- be van-e állítva a sebesség.
• Ha az elszívó alacsony teljesítményű
Ellenörizze, hogy:
- A kiválasztott motorsebesség megfelelő-e a keletkezett füst- és göz elvezetésére
- A konyha megfelelően szellőzött-e a működéshez szükséges levegő biztosításához.
- A szénfilter nem használódott-e el (kivezetett verziójú páraelszívó).
• Ha az elszívó normál működés közben állt le:
Ellenőrizze, hogy: - nincs-e áramkimaradás.
- a biztosíték nem kapcsolódott-e le.
Az esetleges működési hibák esetén, mielőtt a szakszervízhez fordulna, húzza ki a készülék villásdugóját az elektromos hálózatból legalább 5 másodpercre, majd próbálja újra áram alá helyezni. Amennyiben a hiba továbbra is fennáll, forduljon a szakszervízhez.
MÜSZAKI ADATOK
| Modell | Magasság (cm) | Hosszúság (cm) | Mélység (cm) | kivezetőcső ∅ (cm) |
| HIF 9.7F AB X HIGC 9.7F AB X | 89,8 | 59,8 | 15-12,5-12 |
A teljes abszorpció és a lámpa abszorpcióját illetően lásd a címkét!
Készletben nem mellékelt termékek
