UIF 9.3F LB X - ас үй желдеткіші HOTPOINT - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сорғыш қақпақ (сорғыш немесе сүзгі нұсқасы)
Бренд	Hotpoint
Модель	UIF 9.3F LB X
Биіктігі (см)	89,8
Ені (см)	59,8
Тереңдігі (см)	15 (конфигурацияға байланысты өзгереді)
Ауа шығару диаметрі (см)	15-12,5-12
Электрмен жабдықтау	220-240 В ~ 50/60 Гц (зауыттық тақтайшаны тексеріңіз)
Жылдамдықтар саны	3 + уақытша қарқынды (5 мин) + үнсіз
Жарықтандыру	LED (техникалық қызмет ауыстырады)
Май сүзгісі	Жуылатын металл (қолмен немесе ыдыс жуғышта, жұмыс циклі)
Белсенді көмір сүзгісі	Ең көбі 4 ай сайын ауыстыру (жууға болмайды)
Сүзгілердің толығу көрсеткіші	Белсенді көмір сүзгісі үшін жыпылықтайтын LED, май сүзгісі үшін жанған LED
Температураны автоматты басқару функциясы	Иә (температура датчигі, орташа жылдамдықты қосу)
Пісіру бетіне дейінгі ең аз қашықтық	50 см (электр), 65 см (газ немесе аралас)
Орнату түрі	Кіріктірілген (қабырғаға немесе шкаф астына бекіту)
Шу деңгейі	Жылдамдыққа байланысты өзгереді (нұсқаулықты қараңыз)
Қолдану	Тұрмыстық (ас үй, кеңсе, ферма, қонақ үй)
Стандарттар	EN/IEC 60335-1, EN/IEC 60335-2-31, EN 55014, т.б.
Қайта өңдеу	DEEE сәйкес (2012/19/EC Директивасы)

Жиі қойылатын сұрақтар - UIF 9.3F LB X HOTPOINT

Hotpoint UIF 9.3F LB X сорғыш қақпағының май сүзгісін қалай тазалау керек?

Металл май сүзгісін айына кемінде бір рет тазалау керек. Оны қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғышта төмен температурада және жылдам циклмен жууға болады. Бөлшектеу үшін серіппелі ілгекті тартыңыз.

Белсенді көмір сүзгісін қашан ауыстыру керек?

Белсенді көмір сүзгісін ең көбі 4 ай сайын немесе толығу көрсеткіші (L4 LED жыпылықтайды) білдіргенде ауыстыру керек. Оны тазалауға немесе қалпына келтіруге болмайды.

Сүзгілердің толығу көрсеткішін қалай қалпына келтіруге болады?

Сүзгілерді тазалағаннан немесе ауыстырғаннан кейін T1 (қозғалтқышты қосу/өшіру) түймесін басып тұрыңыз. L4 LED сөнеді, бұл қалпына келтіруді көрсетеді.

Белсенді көмір сүзгісінің толығу LED-ін қалай қосуға болады?

Сорғыш өшірілген күйде T1 және T4 (үнсіз түйме) бір уақытта басыңыз. Алдымен L1 жыпылықтайды, содан кейін L2 де жыпылықтап, қосуды растайды. Өшіру үшін әрекетті қайталаңыз: L1 және L2 жыпылықтайды, содан кейін тек L1 жыпылықтайды.

Сорғышым жұмыс істемесе не істеу керек?

Алдымен электр қуаты өшпегенін және жылдамдық таңдалғанын тексеріңіз. Мәселе сақталса, сорғышты 5 секундқа ажыратып, қайта қосыңыз. Ол әлі де жұмыс істемесе, техникалық қолдау қызметіне хабарласыңыз.

Сорғыш пен пісіру үстелінің арасындағы ең аз қашықтық қандай?

Ең аз қашықтық электр плиталары үшін 50 см, газ немесе аралас плиталар үшін 65 см. Егер пісіру үстелінің өндірушісі үлкенірек қашықтықты көрсетсе, әрқашан оның нұсқауларын орындаңыз.

Сорғышты дұрыс орнатылған сүзгісіз пайдалануға бола ма?

Жоқ, сорғышты торсыз немесе дұрыс орнатылған сүзгісіз ешқашан пайдаланбаңыз. Бұл электр тогының соғу қаупін тудырады және құрылғыны зақымдауы мүмкін.

Сорғыштың LED шамын қалай ауыстыруға болады?

Сорғыш техникалық қолдау қызметі ауыстыруды қажет ететін LED шамдарымен жабдықталған. Оларды өзіңіз ауыстыруға әрекеттенбеңіз.

Сорғышым өздігінен өшеді, бұл қалыпты ма?

Бұл электр қуатының өшуіне немесе көпполюсті ажырату құрылғысының іске қосылуына байланысты болуы мүмкін. Сондай-ақ, жоғары температурадағы автоматты режимнің қосылмағанын тексеріңіз: температура төмендесе, сорғыш автоматты түрде өшеді.

Сорғышты сүзгі нұсқасында қалай орнату керек?

Егер сіз сорғышты сүзгі нұсқасында (ауаны қайта өңдеу) пайдаланғыңыз келсе, белсенді көмір сүзгісі бар керек-жарақтар жиынтығын сатып алуыңыз керек. Көмір сүзгісін орнату үшін нұсқаулықтағы нұсқауларды орындаңыз және болса, айналма тығынды алыңыз.

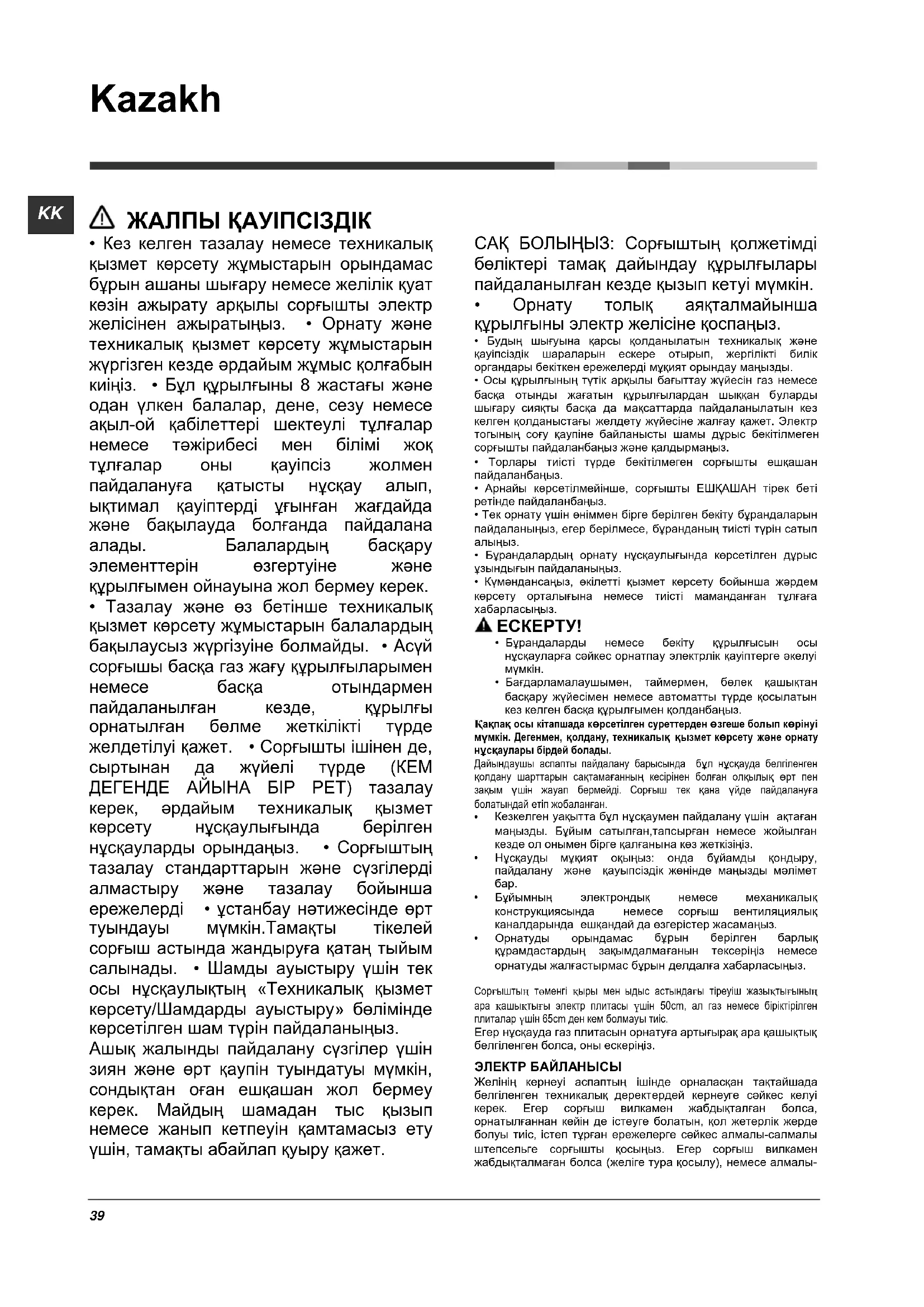

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ UIF 9.3F LB X HOTPOINT

- Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сөрғышты электр желісінен ажыратыңыз. • Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз. • Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады. Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек. • Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды. • Асүй сөрғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет. • Сөрғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз. • Сөрғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді • ұстанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сөрғыш астында жандыруға қатаң тыйым салынады. • Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондыктан оған ешкашан жол бермеу керек. Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамакты абайлап қуыру қажет.

САҚ БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

• Орнату толык аякталмайынша кұрылғыны электр желісіне қоспаңыз.

• Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді муқият орындау маңызды.
• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу каупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.
• Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаңыз.
• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаныз.
• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.
• Бурандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмэндансаныз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.

ECKEPTY!

• Бурандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауінтерге әкелуі мүмкін.
• Багдарламалаушымен, таймермен, белек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Какпак осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мумкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нүсқаулары бірдей болады.

Дайнданушы аспапты пайдалану барысында бул нускауда белгіленген колдану шарттарын сақтамаганның кесірінен болған опқылық өрт пен закым үшін жауал бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

• Кезкелген уакытта бул нускаумен пайдалану ушін актаған маңызды. Буйым сатылған,тапсырган немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нускауды мукият оқыңыз: онда бүйамды қондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.
  • Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешкандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық кұрамдастардың закымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Сорғыштың төменгі кыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс.

Егер нускауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

ЭЛЕКТР БАЙЛАНЫСЫ

Желінің кернеуі аспаптың ішінде орналаскан тактайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тис, істеп турған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-

салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нүсқауына сәйкес 3-дәрежедегі аскын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

корек желісіне сорғыштың электрлік жүйесін қосу алдында корек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Куат кабелін ауыстыру

Суыру калпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

АУА ТАРТУ САНЫЛАУЫ

(сору нүскалары үшін)

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

Кабыргадагы сортыш кубырлары мен кемдеу диаметрдегі т пайдалану, сору куатын нашарлатып, гүрілдеуін күшейтеді.

! Кажетті минималды ¥зындыктағы түтікті қолданыңыз.
! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).
! Түтіктің көлденен кимасында түбегейлі өзгерістерді болдырманыз.
! Бул ережелер орындалмаган жағдайда компания ешбір жауапкершілікті көтермейді.

СУЗГІЛЕУ НЕМЕСЕ ТУТИК АРҚЫЛЫ БАҒЫТТАУ?

! Пеш какпағы сору нұсқасында пайдалануға дайын.

Қақпақты сүзгілеу функциясы бар нұскада пайдалану үшін арнайы САЙМАНДАР ЖИНАҒЫ орнатылуы тиіс.

Осы нүсқаулықтың бірінші беттерінде САЙМАНДАР ЖИНАФЫНЫН, жабдықталғандығын немесе жеке сатып алу қажеттігін тексеріңіз.

Ескертпе: Жабдыкталған болса, қақпаққа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін.

Түтік арқылы бағыттау нұсқасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

⚠️ ECKEPTY!

Сорғыш кұбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

⚠️ ECKEPTY!

Сорғыш кұбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сузгі нускасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жі беру алдыда оны май мен іістерден тазартады.

БАСКАРУ ЭЛЕМЕНТТЕРИ

Суыру желдеткішнің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

T1

T2

T3

T4

T1. Сору моторының қосу/өшіру түймесі

T2. Басқару сору жылдамдығын (құатын) тандау түймесі Ескертпе: Қарқынды сору жылдымдығы (құаты) (L3 жарық диоды жыпылықтайды) шамамен 5 минутқа сөзылады, содан соң орташа сору жылдамдығы (құаты) автоматты түрде орнатылады (L2 жарық диоды жанады).

Т3. Жарыкты косу/өшіру түймесі

Т4. «Дыбыссыз» сору жылдамдығын (қуатын) тандау түймесі

L1. Орташа сору жылдамдығы (қуаты) жарық диоды

L2. Жогары сору жылдамдығы (қуаты) жарық диоды

L3 Каркынды сору жылдамдығы жарық диоды – уақыты белгіленген (5 мин.).

L4 Сузгі каныктығына арналған жарық диоды: жыпылықтайды: көмір сүзгісіне техникалық қызмет көрсетуді орындау; қосуль: май сүзгілеріне техникалық қызмет көрсетуді орындау.

L5 Темен (дыбыссыз) сору жылдамдығы (қуаты) жарық диоды

L1+L2+L3 келесі реттілікте жыпылықтайды: жоғары температурада автоматты жұмыс (байланысты бөлімді қараңыз)

Сузгі каныктығын бастанқы қалпына келтіру

Сүзгіге техникалық қызмет көрсеткен сон, Т1 түймесін басып тұрыңыз, содан сон L4 жарық диоды өшеді.

Көмір сүзгісі канықтығының жарық диодын

белсендіру

Кемір сүзгісі қанықтықтығының жарық диоды әдетте өшірулі болады. Оны белсендіру үшін, келесі қадамдарды орындаңыз:

Сорғыш өшірулі болғанда, Т1 және Т4 түймелерін бір уақытта басып тұрыңыз: Сәтті белсендіруді көрсету үшін, алдымен L1, содан соң L2 жыпылықтайды.

Кемір сузгісі каныктығының жарық диодын өшіру: жоғарыдағы әрекетті кайталаңыз, алдымен L1 мен L2 бірге жыпылықтайды, содан соң L1 ғана сәтті өшіруді керсету үшін жыпылықтайды.

Жоғары температурада автоматты жұмыс

Сорғыш температураны аныктайтын датчикпен жабдыкталған. Температура тым жоғары болған кезде, датчик автоматты түрде орташа сору жылдамдығын (қуатын) белсендіреді. Датчикпен аныкталған температура өдәуір теменденгенде, сорғыш өшеді.

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланбаңыз. ҚұРЫЛГЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚұРАЛЫН ПАЙДАЛАНБАНÇЫЗ! Абразиялық коспасы бар затты пайдаланбаңыз. СПИРТТИ ПАЙДАЛАНБАНÇЫЗ!

Периметрлік сору панелі

Жумсақ шуберекті және араластырылған жуғыш затты пайдаланып, тутін шығару құбырының көлемді тақтасын май сүзгісімен бірдей жийлікпен тазалаңыз. Ешкашан абразивті тазалау өнімдерін пайдаланбаңыз.

Майды тазарту сүзгілеріне техникалық қызмет көрсету

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын жуғыш заттармен қолмен немесе темен температурада және үнемді жүу цикліндегі ыдыс жуғыш машинасында тазалап түру керек (немесе фильтрді канықтыру жүйесі, егер сіздің үлгіде болса, беріпген қажеттілікті көрсеткен жағдайда).

Майды тазалау фильтрі ыдыс жуғыш машинасымен жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты мүлде өзгермейді.

Май сүзгісін алып тастау үшін серіппелі босату түткасын тартыңыз

Көмір сүзгісіне қызмет көрсету

Ас пісірген кезде жарамсыз іісті устан қалады.

Кемір фильтрінің қанығулы, асүйдің түрі мен көмір фильтрінің жүйелі тазаланылуына байланысты ұзак ұқыт қолданғаннан кейін болады. Қандай жағдай болмасын, картриджді көмінде 4 ай сайын ауыстырып туру қажет (немесе фильтрдің қанығу индикатор жүйесі, егер сіздін моделінізге орнатылған болса, ауыстырудың қажет екенін көрсеткен жағдайда).

Жууга немесе қалпына келтіруге БОЛМАЙДЫ.

Курастыру

Көмір сүзгісін қақпақтың алдымен металл деңес жерінің артына, одан кейін алдына екі түймемен іліңіз.

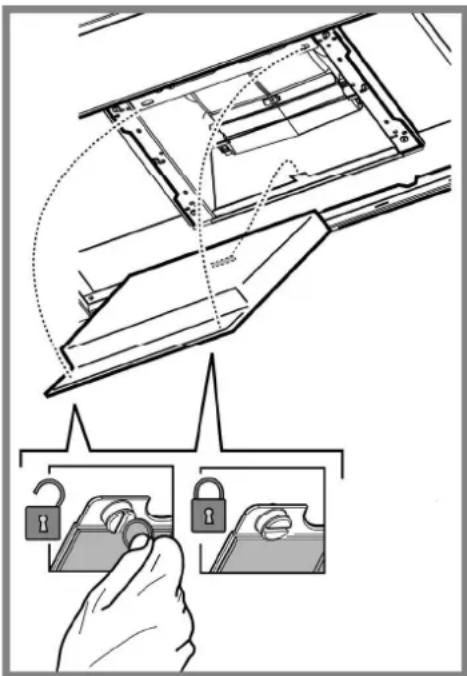

Бөлшектеу

Көмір сүзгісін қақпакқа 90° бұрышында ұстайтын түтқаларды бұру арқылы алып тастаңыз.

Корпус жарык диод технологиясына негізделген жарык жүйесімен жабдыкталған.

Жарык диодтары онтайлы жарыкты, әдеттегі шамдардан 10 есе артык узактыкты камтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді.

Ауыстыру үшін техникалық қызмет көрсету бөліміне хабарласыңыз.

ЖОЮ

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім танбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі түрмыстық қалдық ретінде игеруге болмайтының көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бундай өнімдерді пайдалану, қайта пайдаға асыру ережелері

жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дукенен ала аласыз.

Курылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

- Kayıncızdık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Онімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаган ортага әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қақпақты ең аз жылдамдықкпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нусқаулықта көрсетілген еткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

АКАУЛЫКТАР

Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орынданыз:

Төменdegілерді тексеріңіз:

- Куат ажыратылмаған.

-Жылдамдык тандалған.

• Какпак жеткіліксіз қызмет атқарса:

Төменdegілерді тексеріңіз:

- Тандалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.

- Асүй ауа кірісі үшін жеткілікті желдетіледі.

- Көмір сүзгісі тозбаған (қакпак сүзу нүскасында).

• Какпак қалыпты әрекет барысында өшірілсе:

Төменdegілерді тексеріңіз:

- Куат ажыратылмаған.

- көп полюсті ажырату құрылғысы өшірілмеген.

Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қысқа уакытқа ажыратыңыз. Содан кейін оны қайтадан жалғаныз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.

ТЕХНИКАЛЫК ДЕРЕКТЕР

Улгі	Биіктігі (см)	Ені (см)		Қалыңдығы (см)		Шығару түтігінің Ø (см)
HIF 9.7F AB X HIGC 9.7F AB X		60,9 – 11372,2 –113	89,8		59,8	15-12,5-12

Жалпы сініру мен жарык сініруді тексеру үшін тактаны тексеріңіз.

Өніммен бірге берілмеген курамдастар

⚠ OGÓLNE BEZPIECZEŃSTWO
