HHPC 9.5F AM X - ас үй желдеткіші HOTPOINT - Тегін пайдаланушы нұсқаулығы

Бренд	Hotpoint
Модель	HHPC 9.5F AM X
Өнім түрі	Ас үй сорғышы
Биіктігі (реттелетін)	59-87 см
Ені	90 см
Тереңдігі	40 см
Шығару құбырының диаметрі	150 мм (15 см)
Болжалды салмағы	15 кг
Қоректену кернеуі	220-240 В ~ 50 Гц
Жалпы тұтынылатын қуат	Техникалық тақтайшаны қараңыз (шамамен 200-300 Вт)
Жарықтандыру	2 галоген шамдары 20 Вт макс, G4 түрі, 12 В
Жылдамдықтар саны	3 сору жылдамдығы + тоқтату
Шығару режимі	Сорғыш (сыртқа шығару) немесе сүзгіш (қайта өңдеу) қосымша көмір жиынтығымен
Майға қарсы сүзгі	Металл, ай сайын жуылады (қолмен немесе ыдыс жуғыш машинада)
Көмір сүзгісі	Жеткізілмейді, әр 4 ай сайын ауыстырылады
Ең аз қауіпсіздік қашықтығы	55 см (электрлік пісіру) / 65 см (газ немесе аралас пісіру)
Қорғау	Қызмет көрсетер алдында ажыратыңыз; қолғап пайдаланыңыз
Сертификаттар	EN/IEC 60335-1, 60335-2-31, 61591, 60704, т.б.

Жиі қойылатын сұрақтар - HHPC 9.5F AM X HOTPOINT

Сорғыш пен пісіру үстелінің арасындағы ұсынылатын орнату биіктігі қандай?

Ең аз қашықтық электр плитасы үшін 55 см, ал газ немесе аралас плита үшін 65 см құрайды. Егер плитаның нұсқаулығында үлкенірек қашықтық көрсетілсе, оны сақтаңыз.

Сорғыштың майға қарсы сүзгілерін қалай тазарту керек?

Металл майға қарсы сүзгілерді айына кемінде бір рет қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғыш машинада төмен температурада және қысқа циклде жуу керек. Түсінің өзгеруі мүмкін, бірақ бұл тиімділікке әсер етпейді.

Көмір сүзгісін қаншалықты жиі ауыстыру керек?

Белсенді көмір сүзгісін әр 4 ай сайын ауыстыру керек. Оны жууға немесе қалпына келтіруге болмайды.

Сорғыштың шамдарын қалай ауыстыру керек?

Құрылғыны ажыратыңыз, шамдар салқындағанша күтіңіз. Шамды ажырату үшін кішкентай жалпақ бұрауышты пайдаланыңыз. G4, 12V, 20W макс типті галоген шаммен ауыстырыңыз. Шамды саусақтармен ұстамаңыз.

Неліктен менің сорғышым тиімсіз болып көрінеді?

Таңдалған жылдамдық бу мөлшеріне сәйкес келетінін, ас үйдің дұрыс желдетілетінін, көмір сүзгісі (сүзгі режимінде) қанықпағанын және майға қарсы сүзгілердің таза екенін тексеріңіз.

Сорғышты көмір сүзгісінсіз пайдалана аламын ба?

Иә, егер сорғышты сорғыш режимінде (сыртқа шығару) қолдансаңыз. Сүзгі режимінде көмір сүзгісі иістерді сіңіру үшін қажет.

Сорғышты сүзгі нұсқасында қалай орнату керек?

Белсенді көмір сүзгі жиынтығын сатып алу керек (жеткізілмейді). Қозғалтқыштардың қорғаныс торларына көмір сүзгісін орнату үшін нұсқаулықтың нұсқауларын орындаңыз.

Пайдалану кезінде сорғыш өшіп қалса не істеу керек?

Электр қуатының үзілуі немесе ажыратқыштың өшпегенін тексеріңіз. Сорғышты 5 секундқа ажыратыңыз, содан кейін қайта қосыңыз. Мәселе сақталса, сатудан кейінгі қызметке хабарласыңыз.

Сорғышты торсыз пайдалануға бола ма?

Жоқ, сорғышты дұрыс орнатылған торсыз ешқашан пайдаланбаңыз. Бұл электр тогының соғуына немесе жарақат алуға әкелуі мүмкін.

Сорғыштың қоршаған ортаға әсерін қалай азайтуға болады?

Пісіру кезінде ең төменгі жылдамдықты қолданыңыз және бірнеше минуттан кейін оны жұмыс істеуге қалдырыңыз. Майға қарсы сүзгілерді үнемі тазалаңыз және қажет болғанда көмір сүзгісін ауыстырыңыз. Шуды азайту үшін ұсынылған максималды құбыр диаметрін пайдаланыңыз.

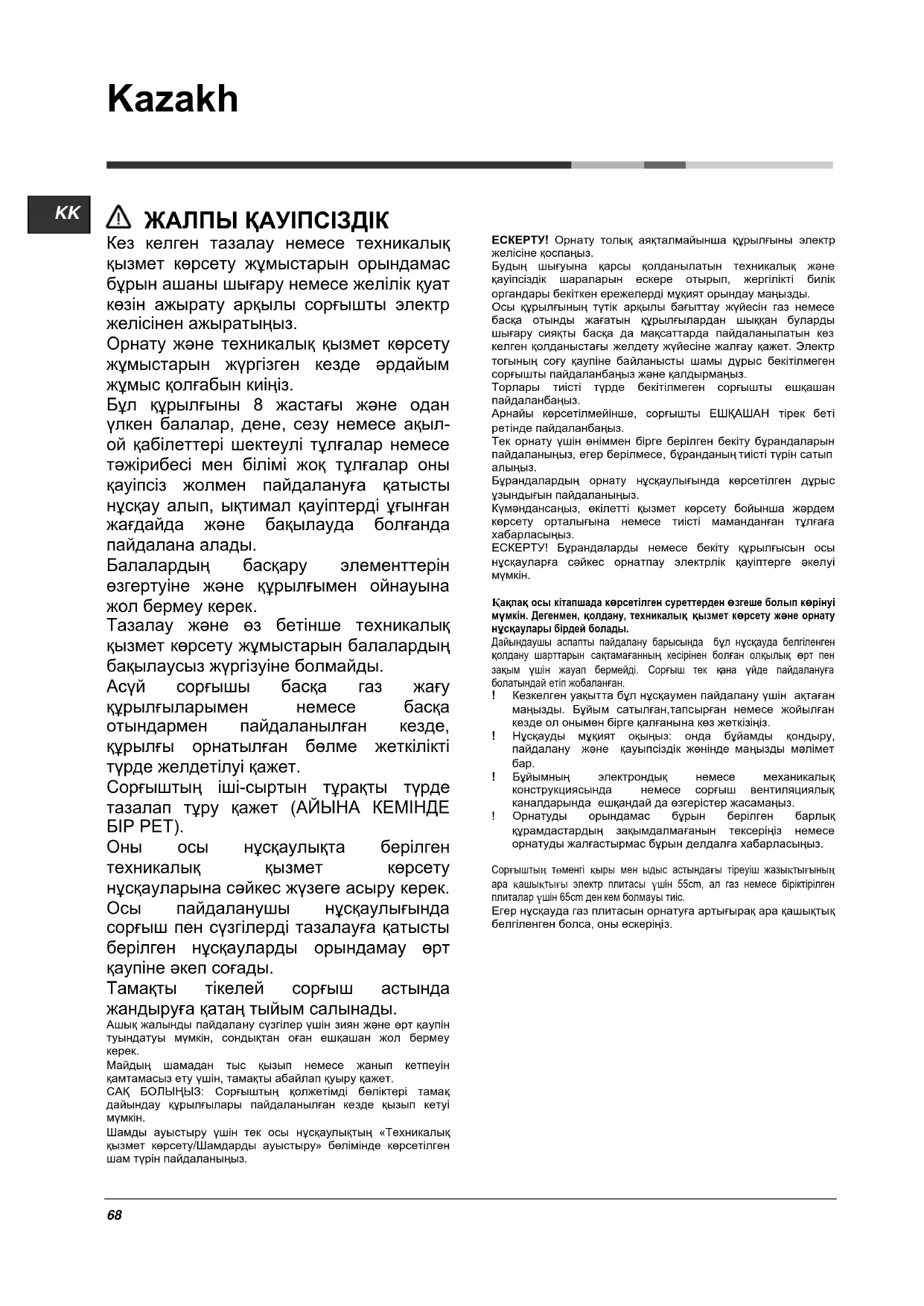

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HHPC 9.5F AM X HOTPOINT

Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

Бүл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

Сорғыштың іші-сыртын тұрақты түрде тазалап тұру кажет (АЙЫНА КЕМІНДЕ БІР РЕТ).

Осы пайдаланушы нүсқаулығында сорғыш пен сүзгілерді тазалауға қатысты берілген нүсқауларды орындамау өрт қаупіне әкеп соғады.

Тамакты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін түындатуы мүмкін, сондыктан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап құыру қажет.

САК БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

Шамды ауыстыру ушін тек осы нүсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

ЕСКЕРТУ! Орнату толык аякталмайынша құрылғыны электр желісіне қоспаңыз.

Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді муқият орындау маңызды.

Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез көлген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының согу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаныз.

Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

Бурандалардың орнату нүсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

Күмөндансаныз, екілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.

ЕСКЕРТУ! Бурандаларды немесе бекіту құрылғысын осы нүсқауларға сәйкес орнатпау электрлік қауінтерге өкелуі мумкін.

Какпак осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нүсқаулары бірдей болады.

Дайнндаушы аспапты пайдалану барысында бул нускауда белгіленген колдану шарттарын сақтамағанның кесірінен болған опқылық өрт пен закым ушін жаулін бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

! Кезкелген уакытта бул нускаумен пайдалану үшін актаған маңызды. Буйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.

! Нүсқауды мүқият оқыңыз: онда буйамды қондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.

! Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.

! Орнатуды орындамас бұрын берілген барлық кұрамдастардың закымдалмаганын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Сорғыштың томенгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 55см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс.

Егер нускауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

ЭЛЕКТР БАЙЛАНЫСЫ

Желінің кернеуі аспаптың ішінде орналасқан тактайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тис, істеп түргған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ЕСКЕРТУ! қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Куат кабелін ауыстыру

ЕСКЕРТУ! Нэр беруші сымжеліні авторизациялан'ан техникалық орталықта немесе білікті маман ауыстыру керек.

АУА ТАРТУ САНЫЛАУЫ

(сору нүскалары үшін)

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, ғүрілдеуін қүшейтеді.

! Кажетті минималды ұзындықтағы түтікті қолданыңыз.
! Барынша көп илімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).
! Тутіктің көлденен қимасында түбегейлі өзгерістерді болдырманыз.
! Бул ережелер орындалмаған жағдайда компания ешбір жауапкершілікті көтермейді.

СУЗГІЛЕУ НЕМЕСЕ ТУТИК АРКЫЛЫ БАФЫТТАУ?

! Пеш какпағы сору нұсқасында пайдалануға дайын.

Какпакты сүзгілеу функциясы бар нүскада пайдалану үшін арнайы САЙМАНДАР ЖИНАФЫ орнатылуы тиіс.

Ескертпе: Жабдыкталған болса, қақпакқа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін.

Түтік арқылы бағыттау нұсқасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

Назар аударыңыз! Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сүзгі нүскасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен істерден тазартады.

БАСКАРУ ЭЛЕМЕНТТЕРИ

Суыру желдеткішнің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз. Құрылғыны НЕМЕСЕ ТАЗАЛАУ ҚұРАЛЫН ПАЙДАЛАНБАНЫЗ! Абразиялық коспасы бар затты пайдаланбаныз. СПИРТТИ ПАЙДАЛАНБАНЫЗ!

Майды тазарту сүзгілеріне техникалық қызмет көрсету Ас дайындаудағы май бөлшектерін устап қалады.

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек.

Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш касиеті мүлде өзгеріссіз қалады.

Май сүзгісін алып тастау үшін серіппелі босату түткасын тартыңыз

Көмір сүзгісіне қызмет көрсету

Ас пісірген кезде жарамсыз істі устан қалады.

Көмірлі фильтрдің қанығуы ұзак пайдалану мерзімінің қысқа немесе ұзак өтүіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз. Көмірлі фильтрді жуға болмайды және де регенерецияға жарамсыз.

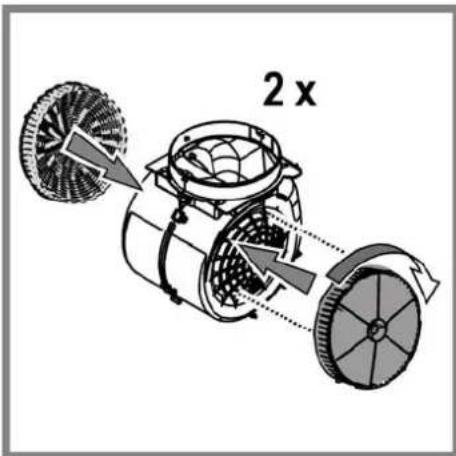

Дөңгелек көмір сүзгісі

Козгалтқыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бұраңыз.

Алу үшін оларды сағат тіліне кері бураңыз.

2 x

Лампаларды ауыстыру

Аспапты электр жүйесінен өшіріңіз

Ескерту! Лампаны устаудан бұрын, олар суығандығына көз жеткізіңіз.

Касиеттер жапсырмасында немесе корпустағы шам лампасында көрсетілгендей, ескі шам лампасын бірдей түрdegі лампамен алмастырыңыз.

1. Кішкентай бурауыш немесе уксас аспап арқылы корғайтын панелді шығарып алыңыз.

2. Бузылған шамды ауыстырыңыз.

Макс.12V -20W - G4 галогендік шамдарды гана қолданыңыз. Қолдарыңызды тигізбеніз.

1. Корғайтын панелді жауып қойыңыз (фиксатор көмегімен).

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім танбаланды.

Берілген өнімді дурыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы танбасы берілген аспапты қайта пайдаға асыруда әдеттегі түрмыстық қалдық ретінде игеруге болмайтының көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бундай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті өкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дукенен ала аласыз.

Кұрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

- Kayıncızdık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Онімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қакпакты ең аз жылдамдыкпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз.

Жылдамдыкта тек түтіннің және будың үлкен мөлшері жағдайында артырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз ісіст аазайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша аазайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

АКАУЛЫКТАР

Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орынданыз:

Төмендегілерді тексеріңіз:
- Куат ажыратылмаған.
-Жылдамдык тандалған.

• Ça кпаç жеткіліксіз қызмет атқарса:

Төмендегілерді тексеріңіз:

• Тандалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.
• Асүй ауа кірісі үшін жеткілікті желдетіледі.
• Көмір сүзгісі тозбаған (қакпак сүзу нұскасында).

• Какпак қалыпты әрекет барысында өшірілсе:

Төмендегілерді тексеріңіз:
- Куат ажыратылмаған.
- көп полюсті ажырату құрылғысы өшірілмеген.

Егер қакпак тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қыска уақытқа ажыратыңыз. Содан кейін оны қайтадан жалғаныз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.

ТЕХНИКАЛЫК ДЕРЕКТЕР

Улгі	Биіктігі (см)	Ені (см)	Қалықдығы (см)	Шығару түтігінің 0 (см)
HHPC 9.5F AM X HHPC 9.5F AM K	59 -	90	40	15-12,5-12

Жалпы сініру мен жарык сініруді тексеру үшін тактаны тексерініз.

	Куат (Вт)	Кернеу (В)	Какпак	Элшемдер (mm)
Alogena	2 x 20W	12	G4	33x∅10

Өніммен бірге берілмеген құрамдастар
