HAH 65 F LB X/1 - ас үй желдеткіші HOTPOINT - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сорғыш немесе сүзгіш сорғыш
Бренд	Hotpoint
Модель	HAH 65 F LB X/1
Биіктігі (см)	18
Ені (см)	59,8
Тереңдігі (см)	30
Шығару диаметрі (см)	12
Электрмен қоректену	220-240 В, 50 Гц
Шам түрі	LED 2,5 Вт E14 (макс.)
Жылдамдықтар саны	3
Сорғыш қуаты	Модельге байланысты өзгереді, EN/IEC 61591 стандартына сәйкес
Шу деңгейі	Жылдамдыққа байланысты өзгереді
Майға қарсы сүзгі	Металл, ыдыс жуғышта жууға болады
Көмір сүзгісі	Әр 4 ай сайын ауыстыру (міндетті емес)
Күтім	Майға қарсы сүзгілерді және сыртқы бетін ай сайын дымқыл шүберекпен тазалау
Пісіруге дейінгі ең аз қашықтық	50 см (электр), 65 см (газ)
Электр қорғанысы	Барлық полюсті ажыратқыш ұсынылады
Қауіпсіздік стандарттары	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Салмағы (кг)	Шамамен 10

Жиі қойылатын сұрақтар - HAH 65 F LB X/1 HOTPOINT

Сорғыш пен пісіру үстелі арасындағы ең аз қашықтық қандай?

Ең аз қашықтық электр плиталары үшін 50 см, газ немесе аралас плиталар үшін 65 см құрайды. Егер олар үлкенірек қашықтықты көрсетсе, плита өндірушісінің нұсқауларын да орындаңыз.

Майға қарсы сүзгілерді қалай тазалау керек?

Металл майға қарсы сүзгілерді айына бір рет тазалау керек. Агрессивті емес жуғыш затты қолданыңыз, қолмен немесе ыдыс жуғышта төмен температурада және жылдам циклде жуыңыз. Ыдыс жуғышта жуу түсінің өзгеруіне әкелуі мүмкін, бірақ өнімділікке әсер етпейді.

Көмір сүзгісін қашан ауыстыру керек?

Көмір сүзгісін ең көбі 4 ай сайын ауыстыру қажет. Оны тазалауға немесе қалпына келтіруге болмайды. Қанықтыру пайдалану жиілігіне және майға қарсы сүзгіні тазалаудың тұрақтылығына байланысты.

Сорғыш жұмыс істемесе не істеу керек?

Алдымен электр қуатының өшірілмегенін және жылдамдық таңдалғанын тексеріңіз. Мәселе шешілмесе, сорғышты шамамен 5 секундқа ажыратып, қайта қосыңыз. Мәселе жалғасса, сатудан кейінгі қызметке хабарласыңыз.

LED шамын қалай ауыстыру керек?

Құрылғыны ажыратыңыз, шамның суық екеніне көз жеткізіңіз, содан кейін торды алыңыз. Шамды ең көбі 2,5 Вт, E14 негізді LED шамға ауыстырыңыз. Торды орнына салыңыз.

Сорғышты рециркуляция (сүзгіш) режимінде пайдалануға бола ма?

Иә, сіздің сорғышыңыз сору нұсқасында пайдалануға дайын жеткізіледі. Оны сүзгіш нұсқада пайдалану үшін белсенді көмір сүзгісін қамтитын керек-жарақ жиынтығын орнату қажет. Бұл жиынтықтың берілгенін немесе сатып алу керектігін тексеріңіз.

Сорғыш жылдамдығын қалай реттеу керек?

Сорғышта 3 жылдамдық бар: ең төменгі жылдамдық үшін ӨШІРУ/жылдамдық 1 түймесін, орташа жылдамдық үшін 2 түймесін және ең жоғары жылдамдық үшін 3 түймесін басыңыз. Ең жоғары жылдамдықты тек күшті бу шыққанда ғана қолданыңыз.

Сорғыш неге шу шығарады?

Шу тым тар немесе тым ұзын шығару құбырынан, шамадан тыс бүгілістерден немесе сүзгілердің ластануынан болуы мүмкін. Ұсынылған құбыр диаметрін (12 см) пайдаланыңыз және сүзгілерді үнемі тазалаңыз.

Сорғышты электр желісіне қалай қосу керек?

Кернеу белгі тақтасында көрсетілгенге сәйкес болуы керек. Егер айыр болса, оны қол жетімді қабырға розеткасына қосыңыз. Әйтпесе, толық ажыратуды қамтамасыз ету үшін барлық полюсті ажыратқыш орнатылуы керек. Кәсіби маманды шақырыңыз.

Ақаулық немесе тұрақты иіс болған жағдайда не істеу керек?

Алдымен сүзгілердің таза және көмір сүзгісінің қанықпағанын тексеріңіз. Егер иіс сақталса, сорғыштың сору нұсқасында екеніне немесе көмірдің жаңа екеніне көз жеткізіңіз. Қажет болса, Hotpoint сатудан кейінгі қызметіне хабарласыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HAH 65 F LB X/1 HOTPOINT

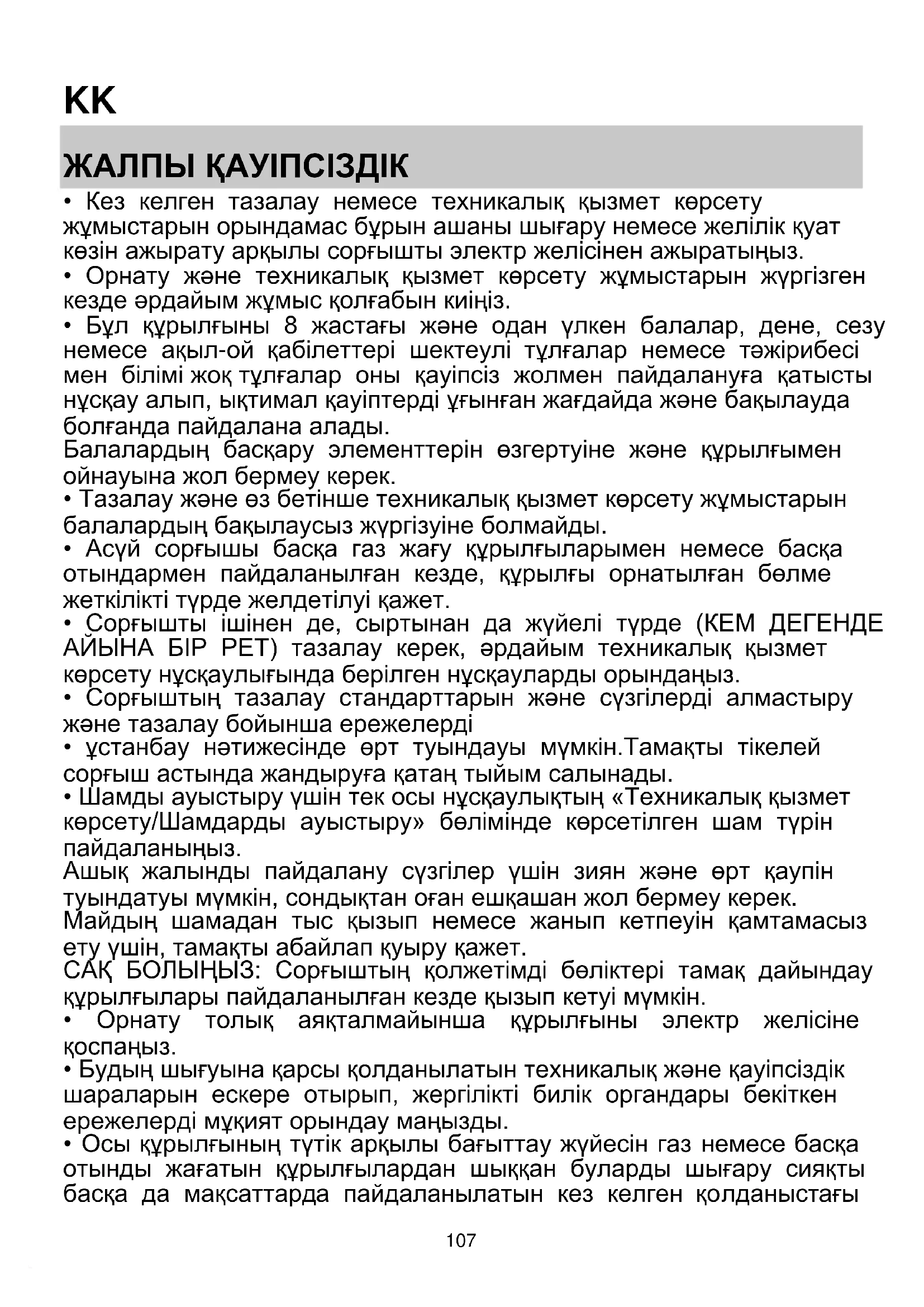

КК Пайдалану нускауы

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.
• Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.
  • Бул кұрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ыктимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балапардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.
- Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.
• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.
- Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді
- ұстанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.
- Шамды ауыстыру ўшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамакты абайлап қуыру қажет.

САҚ БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

• Орнату толык аякталмайынша құрылғыны электр желісіне қоспаңыз.
- Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жөргілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.
- Осы кұрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын кұрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы

желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

⚠️ ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.

• Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаңыз.
• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.
• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.
• Бурандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмэндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.

⚠️ ЕСКЕРТУ! Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Өте жас балалар (0-3 жастағы) құрылғыға жақындамауы тиіс. Жас балалар (3-8 жастағы) үздіксіз бақылаусыз құрылғыдан аулақ болуы тиіс.

АБАЙЛАНЫЗ: бул кұрылғы таймер немесе бөлек қашықтан басқару жүйесі сияқты сыртқы қосуөшіру кұрылғысымен пайдалануға арналмаған.

Бул кұрылғы кәсіби қолданыска арналмаған. Бул кұрылғыны сыртта пайдаланбаңыз.

⚠️ Кұрылғыны екі немесе одан көп адам ұстауы және орнатуы керек, әйтпесе жаракат алу қаупі болады.

Орнатуды, сонымен қатар су беру желісін (eger болса), электрлік желілерді жалғауды және жәндеу жұмыстарын білікті маман орындауы тиіс.

Орнатылған соң, каптамадан қалған қоқыстарды (пластик, пенопласт бөлшектер және

т.б.)балалардың қолы жетпейтін жерде сақталуы тиіс, әйтпесе жұтып қою қаупі түындайды.

Егер ылғалды немесе жалаң аяқ болсаңыз, бүл кұрылғыны пайдаланбаңыз.

Бумен тазалау кұрылғыларын ешкашан пайдаланбаңыз, әйтпесе электр тогына түсу қаупі болады.

Қаптама 100% қайта өндеуге болатын материалдан тұрады және ол қайта өндеуге жіберу таңбасымен

белгіленген

Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нүсқаулары бірдей болады.

Дайындаушы аспапты пайдалану барысында бул нүсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

• Кезкелген уакытта бул нүсқаумен пайдалану үшін актаған маңызды. Бүйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нускауды мукият оқыңыз: онда бүйамды кондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.

• Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.

• Орнатуды орындамас бұрын берілген барлық кұрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

• Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс.

Егер нүскауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

ЭЛЕКТР БАЙЛАНЫСЫ

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Егер кабель ашамен бірге берілмесе, сымдарды мына кестеге сай жалғаңыз:

Электр кернеуі және жилігі

Түтін тартқыштың ішіндегі тактайда көрсетілген кернеуді қараңыз.

Сым жалғау

Куат кабелін ауыстыру

Суыру қалпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

АУА ТАРТУ САНЫЛАУЫ

(сору нүскалары үшін)

Сорғышты қабырғадағы сөрғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, ғүрілдеуін қүшейтеді.

! Кажетті минималды ұзындықтағы түтікті қолданыңыз.
! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максимальды бұрышы: 90°).
! Түтіктің көлдененң кимасында түбегейлі өзгерістерді болдырманыз.
! Бул ережелер орындалмаған жағдайда компания ешбір жауапкершілікті көтермейді.

! Пеш какпағы сору нұскасында пайдалануға дайын.

Какпақты сүзгілеу функциясы бар нұскада пайдалану үшін арнайы САЙМАНДАР ЖИНАҒЫ орнатылуы тиіс.

Осы нускаулықтың бірінші беттерінде САЙМАНДАР ЖИНАҒЫНЫН, жабдықталғандығын немесе жеке сатып алу кажеттігін тексеріңіз.

Ескертпе: Жабдыкталған болса, қақпакқа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін.

Түтік арқылы бағыттау нұскасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

ECKEPTY!

Сорғыш кұбырдың диаметрі біріктіруші сақинаның диаметрімен теңдес болу керек.

ECKEPTY!

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сүзгі нүскасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сузгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жі беру алдыда оны май мен істерден тазартады.

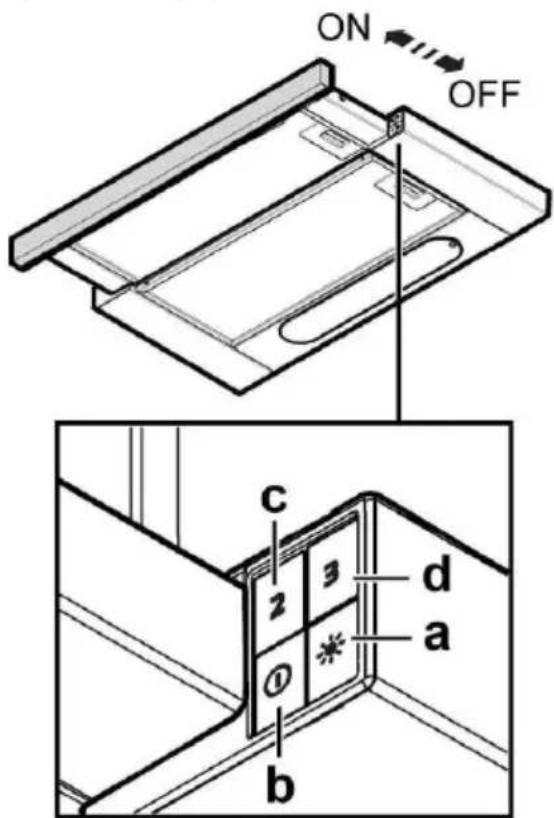

БАСКАРУ ЭЛЕМЕНТТЕРИ

Суыру желдеткішнің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

ON OFF c 2 3 d a ① b

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз.
ҚұРЫЛГЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚұРАЛЫН ПАЙДАЛАНБАҚЫЗ! Абразиялық қоспасы бар затты пайдаланбаныз. СПИРТТИ ПАЙДАЛАНБАҚЫЗ!

Майды тазарту сүзгілеріне техникалық қызмет көрсету

Ас дайындаудағы май бөлшектерін ұстап қалады. Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек. Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады. Май сүзгісін алып тастау үшін серіппелі босату түтқасын тартыңыз

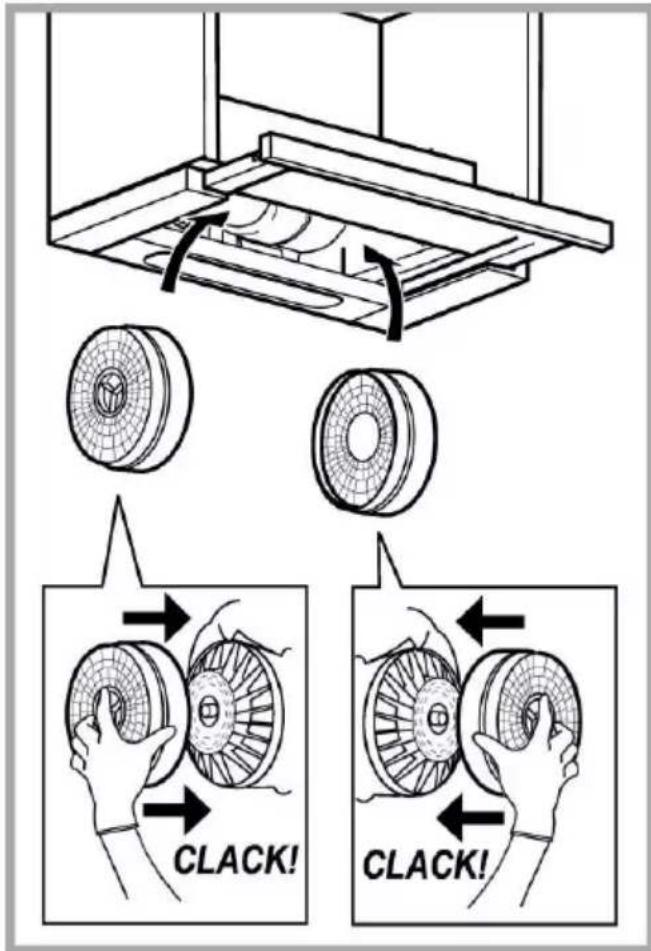

Көмір сүзгісіне қызмет көрсету

Ас пісірген кезде жарамсыз істі устан қалады.

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, оп ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз.

Көмірлі фильтрді жууға болмайды және де регенерецияға жарамсыз.

Май сүзгілерін алып тастаңыз.

Көмір сүзгісін әр жағында майлаңыз және оны қақпакқа іліңіз.

Май сүзгісін қайта бекітіңіз.

CLACK! CLACK!

Лампаларды ауыстыру

10-cypet

Аспапты электр жүйесінен өшіріңіз

Ескерту! Лампаны устаудан бұрын, олар

суығандығына көз жеткізіңіз.

Грильді алыңыз.

Зақымданған шамды ауыстырыңыз.

Тек макс. 2,5 Вт Е14 ЖШД шамдарын

пайдаланыңыз. Косымша мәліметтерді берілген

"ILCOS D" ("1e" әрібпі-санды позициясы)

буклетінен көріңіз.

Торды орнына қойыңыз.

ЖОЮ

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/EC - UK SI 2013 No.3113 Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы құбасы берілген аспапты қайта пайдаға асыруда әдеттегі түрмыстық қалдық ретінде игеруге болмайтының көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруга арналған қабылдау пунктіне тапсыру керек.

Бүзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс. Бүндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала аласыз.

Курылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

- Kayıncızdık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаган ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қакпақты ең аз жылдамдықпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

АКАУЛЫКТАР

Егер кұрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орынданыз:

Төмендегілерді тексеріңіз:

- Куат ажыратылмаған.

- Жылдамдык тандалған.

• Какпак жеткіліксіз қызмет атқарса:

Төмендегілерді тексеріңіз:

- Тандалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.

- Асүй ауа кірісі үшін жеткілікті желдетіледі.

- Көмір сүзгісі тозбаған (қақпак сүзу нұскасында).

• Какпак қалыпты әрекет барысында өшірілсе:

Төмендегілерді тексеріңіз:

- Куат ажыратылмаған.

- көп полюсті ажырату кұрылғысы өшірілмеген.

Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қыска уақытқа ажыратыңыз. Содан кейін оны қайтадан жалғаңыз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.

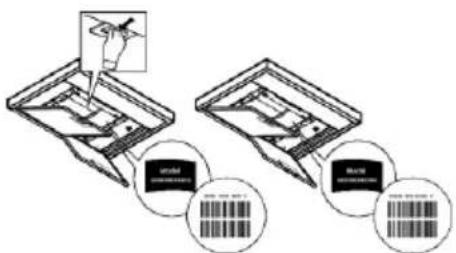

ТЕХНИКАЛЫК ДЕРЕКТЕР

Биіктігі (см)	Ені (см)	Терендігі (см)	Түтін шығару құбыры Ø (см)
18	59,8-89,8	30-45,5	12

Өніммен бірге берілмеген кұрамдастар

Қауіпсіздік нұсқаульғын, пайдалану нұсқаульғын, техникалық деректер парағын және электр деректерін келесідей жүктеп алуға болады:

• Веб-сайтымызға кіру: docs.hotpoint.eu
• QR кодын пайдалану
- Болмаса, Сатудан кейінгі қызмет көрсету орталығымен хабарласу (телефон нөмірін кепілдік буклетінен көріңіз). Сатудан кейінгі қызмет көрсету орталығымен хабарласкан кезде, өнімнің деректер
тактайшасындағы кодты беріңіз.
