Typ výrobku	Odsávač pár alebo recirkulačný
Značka	Hotpoint
Model	HAH 65 F LB X/1
Výška (cm)	18
Šírka (cm)	59,8
Hĺbka (cm)	30
Priemer odvodu (cm)	12
Elektrické napájanie	220-240 V, 50 Hz
Typ žiarovky	LED 2,5 W E14 (max.)
Počet rýchlostí	3
Sací výkon	Variabilné podľa modelu, v súlade s EN/IEC 61591
Hladina hluku	Variabilné podľa rýchlosti
Protitukový filter	Kovový, umývateľný v umývačke
Uhlíkový filter	Výmena každé 4 mesiace (voliteľné)
Údržba	Mesačné čistenie protitukových filtrov a vonkajšej časti vlhkou handričkou
Minimálna vzdialenosť od varnej dosky	50 cm (elektrická), 65 cm (plynová)
Elektrická ochrana	Odporúča sa viacpólový istič
Bezpečnostné normy	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Hmotnosť (kg)	Približne 10

Často kladené otázky - HAH 65 F LB X/1 HOTPOINT

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Minimálna vzdialenosť je 50 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Dodržujte aj pokyny výrobcu sporáka, ak uvádzajú väčšiu vzdialenosť.

Ako čistiť protitukové filtre?

Kovové protitukové filtre sa musia čistiť raz za mesiac. Použite neagresívny čistiaci prostriedok, ručne alebo v umývačke pri nízkej teplote a krátkom cykle. Umývanie v umývačke môže spôsobiť zmenu farby, ale neovplyvňuje výkon.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter sa musí vymeniť maximálne každé 4 mesiace. Nedá sa čistiť ani regenerovať. Nasýtenie závisí od frekvencie používania a pravidelnosti čistenia protitukového filtra.

Čo robiť, ak odsávač nefunguje?

Najprv skontrolujte, či nedošlo k výpadku prúdu a či je zvolená rýchlosť. Ak problém pretrváva, odpojte odsávač na približne 5 sekúnd a potom ho znova pripojte. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako vymeniť LED žiarovku?

Odpojte spotrebič, uistite sa, že je žiarovka studená, potom odstráňte mriežku. Vymeňte žiarovku za LED žiarovku s max. 2,5 W, päticou E14. Namontujte späť mriežku.

Je možné používať odsávač v recirkulačnom (filtračnom) režime?

Áno, váš odsávač je dodaný pripravený na použitie v odsávacej verzii. Ak ho chcete používať vo filtračnej verzii, musíte nainštalovať súpravu príslušenstva obsahujúcu aktívny uhlíkový filter. Skontrolujte, či je táto sada súčasťou dodávky alebo ju treba zakúpiť.

Ako nastaviť rýchlosť odsávania?

Odsávač má 3 rýchlosti: stlačením tlačidla OFF/rýchlosť 1 nastavíte minimálnu rýchlosť, tlačidla 2 strednú rýchlosť a tlačidla 3 maximálnu rýchlosť. Najvyššiu rýchlosť používajte len pri silnej tvorbe pary.

Prečo odsávač vydáva hluk?

Hluk môže byť spôsobený príliš úzkym alebo dlhým odvodným potrubím, nadmerným počtom kolien alebo zanesenými filtrami. Uistite sa, že používate odporúčaný priemer potrubia (12 cm) a pravidelne čistite filtre.

Ako elektricky zapojiť odsávač?

Napätie musí zodpovedať údajom na štítku. Ak je k dispozícii zástrčka, zapojte ju do prístupnej zásuvky. V opačnom prípade musí byť nainštalovaný viacpólový istič na umožnenie úplného odpojenia. Obráťte sa na odborníka.

Čo robiť v prípade poruchy alebo pretrvávajúceho zápachu?

Najprv skontrolujte, či sú filtre čisté a uhlíkový filter nie je nasýtený. Ak zápach pretrváva, uistite sa, že odsávač je v odsávacej verzii alebo že uhlík je čerstvý. V prípade potreby kontaktujte zákaznícky servis Hotpoint.

NÁVOD NA OBSLUHU HAH 65 F LB X/1 HOTPOINT

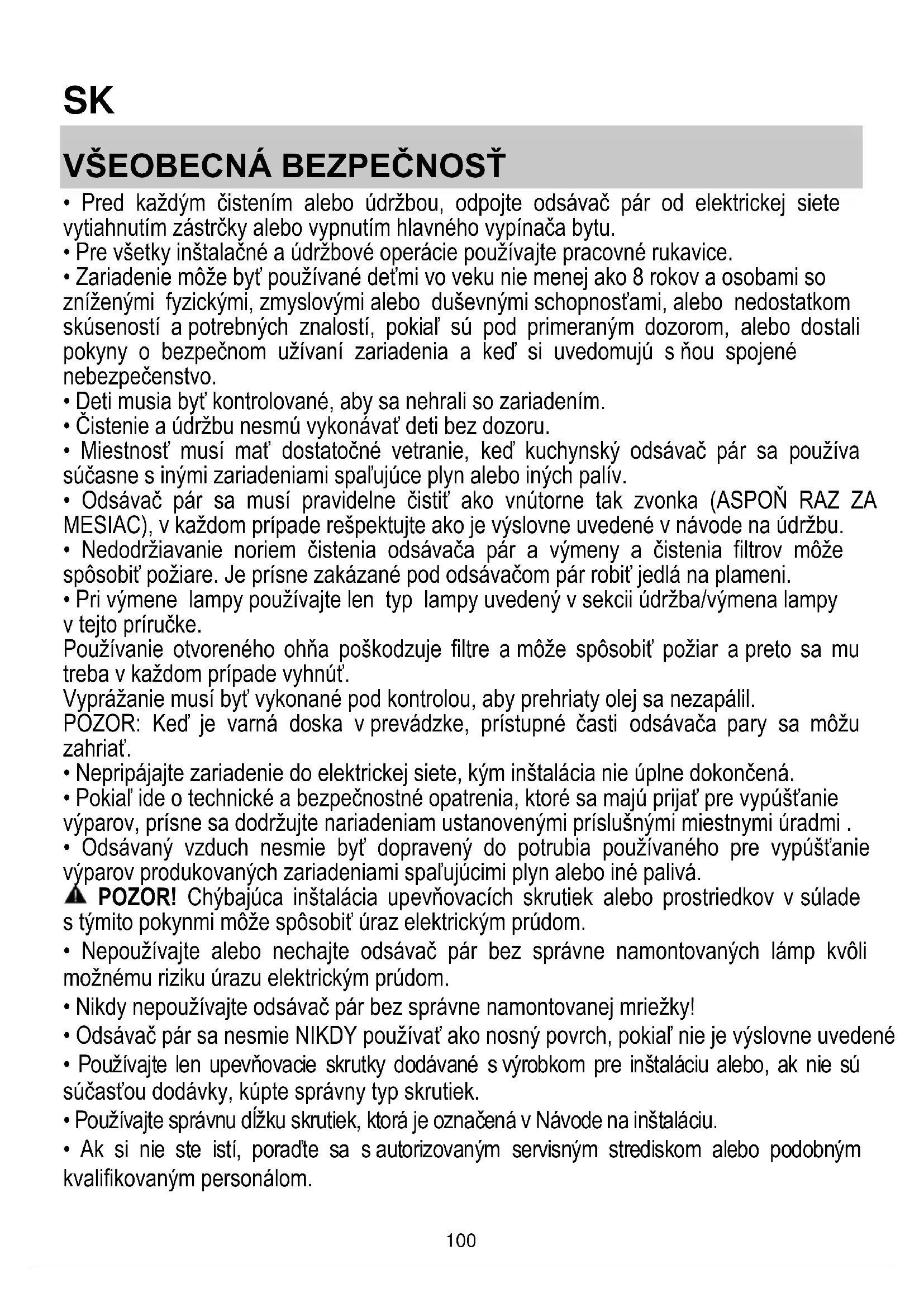

- Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

- Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

- Zariadenie môže byť používané detřmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial’ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked’ si uvedomujú s ňou spojené nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mať dostatočné vetranie, keď kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

- Odsávač pár sa musí pravidelne čistiť ako vnútorné tak zvonka (ASPON RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.

- Pri výmene lampy používajte len typ lampy uvedený v sekcií údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

- Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.

- Odsávaný vzduch nesmie byt dopravený do potrubia používaného pre vypúštanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

⚠️ POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit’ úraz elektrickým prúdom.

- Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

- Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

- Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

- Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčast'ou dodávky, kúpte správny typ skrutiek.

- Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.

- Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

⚠ POZOR! Nepoužívajte s programovacím zariadením, časovačom, samostatným dial'kovýlovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uchovávajte zariadenie mimo dosahu detí vo veku do 3 rokov. Uchovávajte zariadenie mimo dosahu detí vo veku do 8 rokov, pokial' nie sú pod nepretržitým dozorom dospelej osoby.

⚠ UPOZORNENIE: zariadenie nie je určené na to, aby sa spúšťalo pomocou externého zariadenia alebo samostatného dialkového ovládacieho systému.
⚠️ Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte zariadenie v exteriéri.
Aby sa predišlo riziku zranenia osôb, zariadenie musia premiestňovat' a inštalovat' minimálne dve osoby.
Inštaláciu, vrátane prípadných vodovodných prípojok a elektrického vedenia, a opravy smú vykonávat'iba kvalifikovaní pracovníci. Po dokončení inštalácie uchovávajte obalové materiály (plastové časti, polystyrén atd'). mimo dosahu detí, aby ste predišli riziku udusenia.

Nepoužívajte zariadenie, ked' ste mokrí alebo bosí.

Nikdy nepoužívajte prístroje na tlakové čistenie – riziko úrazu elektrickým prúdom.

Obalové materiály sú 100 % recyklovatel'né a sú označené značkou pre recykláciu

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovat' si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozome si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
  • Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovat’ s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrát’te sa na predajcu a nepokračujte v inštalácii.

- Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou čast'ou digestora nesmie byt' menšia než 50cm v prípade elektrických sporákov, 65cm v prípac plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

ELEKTRICKÉ PRIPOJENIE

Siet'ové napätie musí zodpovedat' napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial' je odsávač vybavený prípojkou/vidlicou, stačí zapojit' do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v l'ahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial' odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l'ahko dosiahnutel'nom priestore aj po prevedení montáže, je nutné použit' dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE! Skôr než opät' napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Pokial'niejekábelopatrenýzástrčkou,pripojtevodičepodl'ainformáciívnasledujúcejtabul'ke:

Siet'ové napätie a frekvencia

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia, umiestnenom vo vnútri zariadenia.

Pripojenie vodičov

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

VYPÚŠTANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odt'ahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

! Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overit' si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpit'.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už by byť nainštalovaný na odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

⚠ UPOZORNENIE!

Odt'ahové potrubie nie je súčast'ou výbavy a je nutné ho zakúpit'.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

⚠ UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktivnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

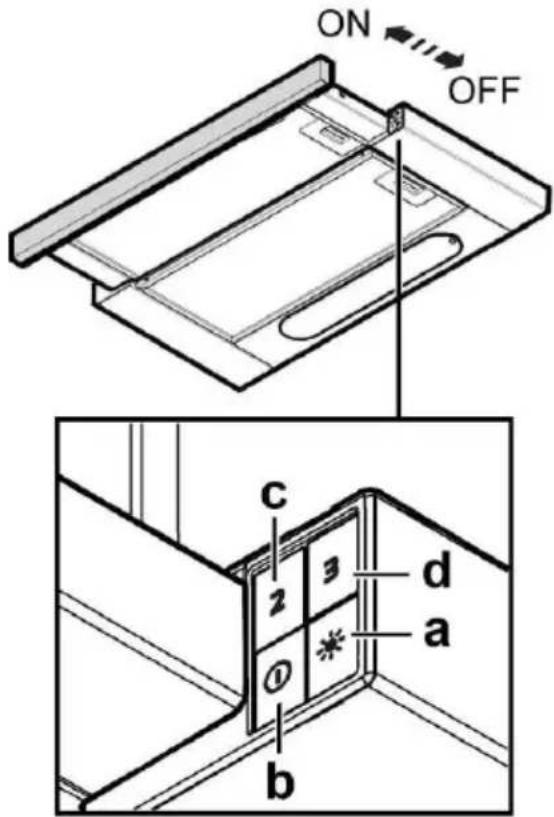

RIADENIA

Digestor je vybavený ovládacím panelom s ovládaním rýchlostí odsávania a rozsvietením svetla pre osvetlenie varnej dosky.

ON OFF c 2 3 d a ① * b

a. Vypínač svetla ON/OFF.
b. Vypínač svetla OFF/rýchlost' 1
c. Vol'ba rýchlosti 2
d. Vol'ba rýchlosti 3

ÚDRŽBA

Čistenie

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

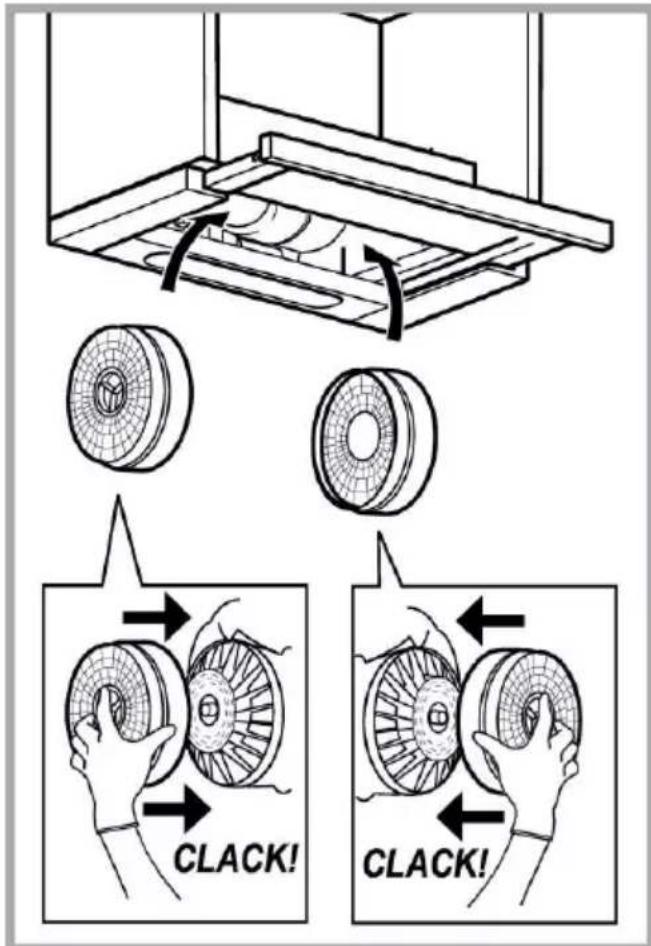

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Vložte opäť tukové filtre.

CLACK! CLACK!

Výmena žiaroviek

Obr. 10

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Vyberte mriežku.

Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 2,5W-E14. Dalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1e").

Namontujte naspät mriežku.

LIKVIDÁCIA

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC - UK SI 2013 No.3113 o likvidácii elektrického a elektronického zariadenia (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat' ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížit’ dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost’, ked’ začnete s varením a nechajte ho bežat’ niekol’ko minút po ukončení varenia. Zvýšte rýchlost’ len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost’ (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.

• Ak odsávač pary nefunguje:
  Skontrolovať, že:
• nedošlo k výpadku elektrického prúdu.
• bola zvolená jedna rýchlost'.
• ak odsávač pary má slabý výkon:

Skontrolovať, že:

- zvolená rýchlost' motora je dostačujúca pre množstvo uvolnených dymov a pár.

• Kuchyňa je dostatočne vzdušná pre možnosť príjem vzduchu.
• uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).
• ak odsávač pary sa vypol počas normálnej prevádzky:

Skontrolovať, že:

• nedošlo k výpadku elektrického prúdu.
• vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojit' zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojiť. V prípade, že porucha prevádzky pretrváva, obrátit' sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Výška (cm)	Šírka (cm)	HÍbka (cm)	∅ odsávacej rúry (cm)
18	59,8-89,8	30-45,5	12

Komponenty, ktoré nie sú dodané s výrobkom

Bezpečnostné pokyny, Návod na používanie, Technické a energetické údaje spotrebiča si môžete stiahnut':

• Na našej webovej stránke docs.hotpoint.eu
• Pomocou QR kódu
• Prípadne sa obrát'te na náš popredajný servis (Telefónne číslo nájdete v záručnej knižke). Pri kontaktovaní nášho popredajného servisu uveďte, prosím, kódy z výrobného štítku vášho spotrebiča.
