HHPC 6.5F AM X - Kuchynský digestor HOTPOINT - Bezplatný návod na obsluhu

Typ produktu	Kuchynský digestor
Značka	Hotpoint
Model	HHPC 6.5F AM X
Šírka	60 cm
Hĺbka	40 cm
Výška (min-max)	59 - 76,5 cm
Priemer pripojenia odsávania	150 / 125 / 120 mm (podľa konfigurácie)
Elektrické napájanie	220-240 V ~ 50 Hz
Počet rýchlostí	3
Osvetlenie	2 x 20 W halogénové G4 (12 V)
Typ inštalácie	Odsávacia alebo filtračná (s uhlíkovým filtrom)
Protitukový filter	Kovový umývateľný (mesačne)
Uhlíkový filter	Voliteľný, výmena každé 4 mesiace
Hlavný materiál	Nehrdzavejúca oceľ
Ovládací panel	Tlačidlá (svetlo, vypnutie, rýchlosti)
Minimálna vzdialenosť (elektrické varenie)	55 cm
Minimálna vzdialenosť (plynové varenie)	65 cm
Odporúčaná údržba	Vonkajšie čistenie mesačne, protitukový filter umývateľný
Spotreba energie (odhad)	Pozri typový štítok

Často kladené otázky - HHPC 6.5F AM X HOTPOINT

Ako nainštalovať digestor v odsávacej verzii?

Pripojte digestor k vonkajšiemu odsávaciemu potrubiu (nie je súčasťou balenia) s rovnakým priemerom ako príruba. Odstráňte uhlíkový filter, ak je prítomný. Dodržte minimálne bezpečnostné vzdialenosti: 55 cm pre elektrický sporák, 65 cm pre plynový sporák.

Ako zmeniť digestor na filtračnú verziu?

Nainštalujte súpravu aktívneho uhlíkového filtra (predáva sa samostatne). Postupujte podľa pokynov v príručke a upevnite kruhové filtre otáčaním v smere hodinových ručičiek. Uistite sa, že protitukové filtre sú na svojom mieste.

Ako vyčistiť protitukový filter?

Demontujte filter potiahnutím pružinovej rukoväte. Umyte ho ručne s jemným čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote (rýchly cyklus). Toto čistenie vykonávajte aspoň raz mesačne.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter je potrebné vymeniť približne každé 4 mesiace, v závislosti od frekvencie používania a pravidelnosti čistenia protitukového filtra. Nedá sa čistiť ani regenerovať.

Čo robiť, ak sa digestor nezapne?

Najskôr skontrolujte, či nedošlo k výpadku elektrického prúdu. Uistite sa, že bola vybratá rýchlosť. Ak problém pretrváva, odpojte digestor na 5 sekúnd a potom ho znova pripojte. Ak sa nič nezmení, kontaktujte zákaznícky servis.

Ako vymeniť žiarovky digestora?

Odpojte zariadenie. Počkajte, kým žiarovky vychladnú. Použite malý plochý skrutkovač na otvorenie ochranného krytu. Vymeňte za halogénovú žiarovku 12V - 20W max - G4 (vhodnú pre otvorený osvetľovací systém). Nedotýkajte sa žiarovky rukami. Zatvorte kryt zaklapnutím.

Aká je bezpečná vzdialenosť medzi digestorom a sporákom?

Pre elektrický sporák je minimálna vzdialenosť 55 cm; pre plynový alebo kombinovaný sporák je 65 cm. Vždy dodržujte pokyny výrobcu sporáka, ak stanovujú väčšiu vzdialenosť.

Prečo digestor robí väčší hluk ako obvykle?

Zvýšený hluk môže byť spôsobený upchatým odsávacím potrubím, špinavým protitukovým filtrom alebo nasýteným uhlíkovým filtrom. Skontrolujte a vyčistite filtre. Uistite sa, že potrubie nie je príliš dlhé alebo príliš zalomené. Ak problém pretrváva, kontaktujte odborníka.

Môžem používať digestor bez nainštalovaných žiaroviek?

Nie, je nebezpečné používať digestor bez správne namontovaných žiaroviek kvôli riziku zásahu elektrickým prúdom. Okamžite vymeňte každú chybnú žiarovku.

Ako znížiť environmentálny dopad digestora?

Používajte minimálnu rýchlosť počas varenia a nechajte digestor bežať ešte niekoľko minút po varení. Rýchlosť zvyšujte len v prípade veľkého množstva dymu. Vymeňte uhlíkový filter, keď je to potrebné, a pravidelne čistite protitukový filter. Používajte odsávacie potrubie s odporúčaným maximálnym priemerom na optimalizáciu výkonu a zníženie hluku.

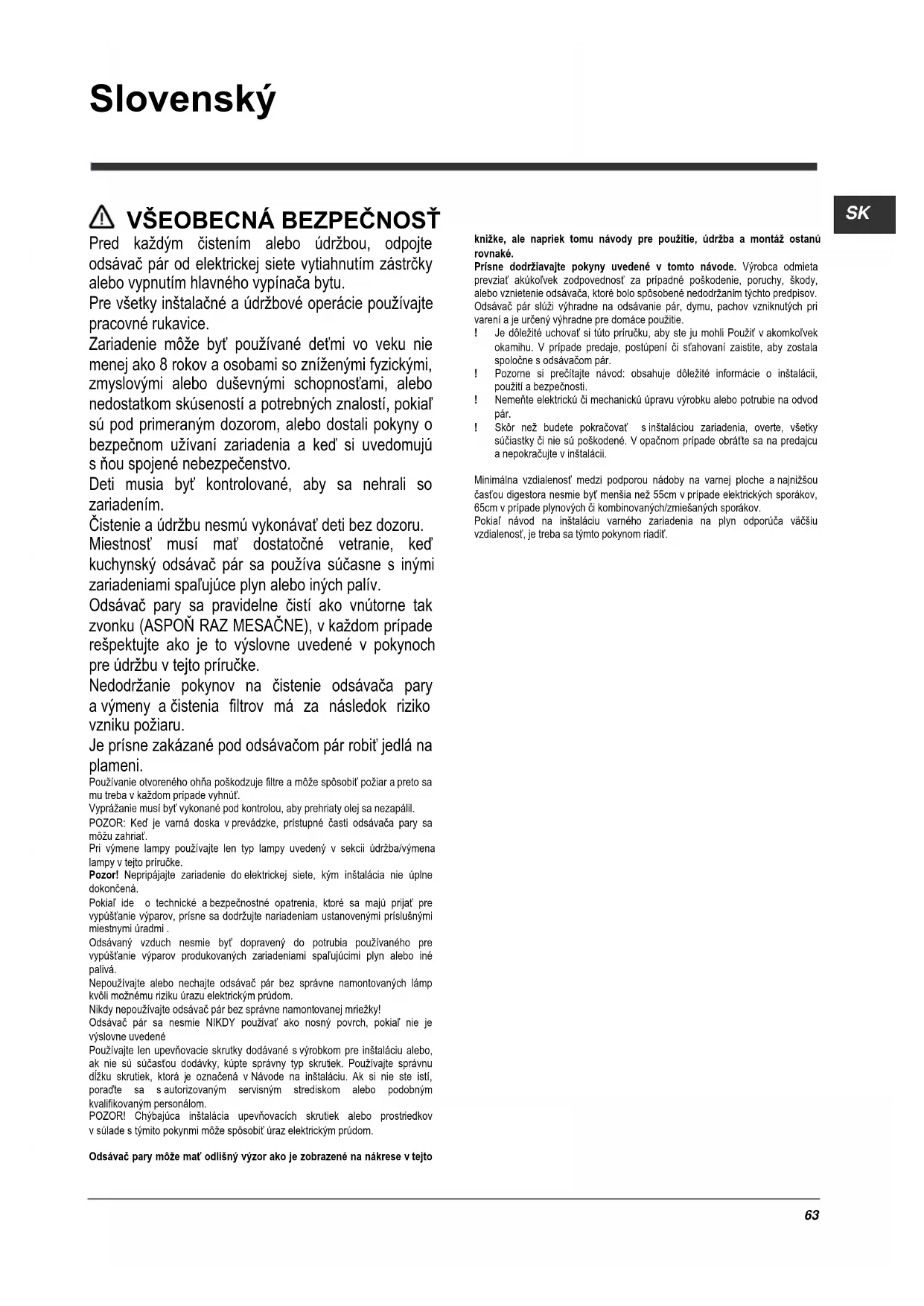

NÁVOD NA OBSLUHU HHPC 6.5F AM X HOTPOINT

Odpojte prístroj z elektrické sitě.

Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial’ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked’ si uvedomujú s ňou spojené nebezpečenstvo.

Deti musia byt' kontrolované, aby sa nehrali so zariadením.

Čistenie a údržbu nesmú vykonávat' deti bez dozoru.

Miestnosť musí mať dostatočné vetranie, ked’ kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

Odsávač pary sa pravidelne čistí ako vnútorne tak zvonku (ASPOŇ RAZ MESAČNE), v každom prípade rešpektujte ako je to výslovne uvedené v pokynoch pre údržbu v tejto príručke.

Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat.

Pri výmene lampy používajte len typ lampy uvedený v sekcií údržba/výmena lampy v tejto príručke.

Pozor! Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

Pokiař ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.

Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokial' nie je výslovne uvedené

Používajte len upevnovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčastou dodávky, kúpte správny typ skrutiek. Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu. Ak si nie ste istí, poradte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.

Odsávač pary môže mat' odlišný výzor ako je zobrazené na nákrese v tejto

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkolvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov.

Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

! Je dôležité uchovať si túto príručku, aby ste ju mohli Použit' v akomkoľvek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.

! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.

! Skór než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 55cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost, je treba sa týmto pokynom riadit.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štitku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stači ju zapojiť do zásuvky zodpovedajúcej aktualnym normám, ktorá sa nachádza v l'ahko dosiahnutelnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l'ahko dosiahnutelnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

Upozornenie! Skôr než opăt napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Výmena napájacieho kábla

Upozornenie! Výmena napájacieho kábla musí byť prevedená prislušnou schválenou technickou službou.

VYPÚŠTANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia priruba).

! Používajte čo najkratšie odťahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

! Spoločnost sa vyhýba akejkolvek zodpovednosti, pokial tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overit' si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpit'.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už by byť nainštalovaný na odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

Upozornenie! Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpít.

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktivnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIA

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

T1. Vypínač svetla ON/OFF
T2. Vypínač svetla OFF/rýchlost' 1
T3. Vol'ba rýchlosti 2
T4. Vol'ba rýchlosti 3

ÚDRŽBA

Čistenie

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nizkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom uživaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradit' filter približne raz za 4 mesiace. NEMÓŽE byt' umývaný alebo regenerovaný.

Okružno uholný filter

Použit jedno na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočit smerom hodinových ručičiek.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

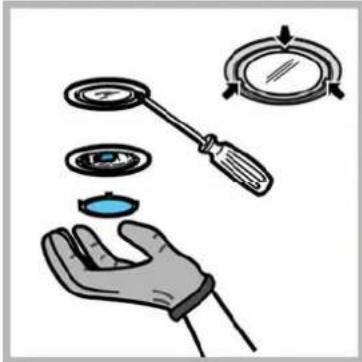

1. Vytiahnite ochranný kryt s použitím malého skrutkovača s rezným hrotom alebo podobným nástrojov.
2. Vymeňte poškodenú žiarovku.

Používajte len halogénové žiarovky 12V - 20W, max. - G4, a dbajte pritom, aby ste sa ich nedotkli rukami.

1. Zatvorte ochranný kryt (upevnenie na zápakdu).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, uživatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácií, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických pristrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuziskaní a recyklácií tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Pristroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlikový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to detržiavanie na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.

- Ak odsávač pary nefunguje:

Skontrolovať, že:
- nedošlo k výpadku elektrického prúdu.
- bola zvolená jedna rýchlost.

- zvolená rýchlosť motora je dostačujúca pre množstvo uvoľnených dymov a pár.

- Kuchyňa je dostatočne vzdušná pre možnosť príjem vzduchu.

- uhlikový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

- ak odsávač pary sa vypol počas normálnej prevádzky:

Skontrolovať, že:

- vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojit' zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripoji'. V prípade, že porucha prevádzky pretrváva, obrátit' sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šírka (cm)	Híbkam) (cm)	výfukového potrubia (cm)
HHPC 9.5F AM X HHPC 9.5F AM K		90	40	15-12,5-12
HHPC 6.5F AM W HHPC 6.5F AM K HHPC 6.5F AM X		60	40	15-12,5-12

Vid' typový štitok pre celkovú absorpciu a absorpciu svetla.

Komponenty, ktoré nie sú dodané s výrobkom
