HHPC 6.5F AM X - Kuchyňská digestoř HOTPOINT - Bezplatný návod k obsluze

Typ výrobku	Kuchyňský digestoř
Značka	Hotpoint
Model	HHPC 6.5F AM X
Šířka	60 cm
Hloubka	40 cm
Výška (min-max)	59 - 76,5 cm
Průměr odtahové přípojky	150 / 125 / 120 mm (podle konfigurace)
Elektrické napájení	220-240 V ~ 50 Hz
Počet rychlostí	3
Osvětlení	2 x 20 W halogen G4 (12 V)
Typ instalace	Odtahový nebo recirkulační (s uhlíkovým filtrem)
Tukový filtr	Kovový, pratelný (měsíčně)
Uhlíkový filtr	Volitelný, výměna každé 4 měsíce
Hlavní materiál	Nerezová ocel
Ovládací panel	Tlačítka (světlo, vypnutí, rychlosti)
Minimální vzdálenost (elektrický sporák)	55 cm
Minimální vzdálenost (plynový sporák)	65 cm
Doporučená údržba	Měsíční vnější čištění, pratelný tukový filtr
Spotřeba energie (odhad)	Viz výkonnostní štítek

Často kladené otázky - HHPC 6.5F AM X HOTPOINT

Jak nainstalovat digestoř v odtahové verzi?

Připojte digestoř k venkovnímu odtahovému potrubí (není součástí dodávky) se stejným průměrem jako přípojka. Odstraňte uhlíkový filtr, pokud je přítomen. Dodržujte minimální bezpečnostní vzdálenosti: 55 cm pro elektrický sporák, 65 cm pro plynový sporák.

Jak přeměnit digestoř na recirkulační verzi?

Nainstalujte sadu aktivního uhlíkového filtru (prodává se samostatně). Postupujte podle pokynů v manuálu a upevněte kruhové filtry otáčením ve směru hodinových ručiček. Ujistěte se, že jsou tukové filtry na svém místě.

Jak vyčistit tukový filtr?

Demontujte filtr tahem za pružinovou rukojeť. Umyjte jej ručně neagresivním čisticím prostředkem nebo v myčce nádobí při nízké teplotě (rychlý cyklus). Provádějte toto čištění nejméně jednou měsíčně.

Kdy vyměnit uhlíkový filtr?

Uhlíkový filtr by měl být vyměněn přibližně každé 4 měsíce, v závislosti na frekvenci používání a pravidelnosti čištění tukového filtru. Nečistí se a neregeneruje.

Co dělat, když se digestoř nezapíná?

Nejprve zkontrolujte, zda nedošlo k výpadku elektrického proudu. Zajistěte, že byla zvolena rychlost. Pokud problém přetrvává, odpojte digestoř na 5 sekund a poté ji znovu připojte. Pokud se nic nezmění, kontaktujte servisní podporu.

Jak vyměnit žárovky digestoře?

Odpojte zařízení. Počkejte, až žárovky vychladnou. Pomocí malého plochého šroubováku otevřete ochranný kryt. Vyměňte za halogenovou žárovku 12V - 20W max - G4 (vhodnou pro otevřený osvětlovací systém). Nedotýkejte se žárovky rukama. Zavřete kryt zaklapnutím.

Jaká je bezpečnostní vzdálenost mezi digestoří a sporákem?

Pro elektrický sporák je minimální vzdálenost 55 cm; pro plynový nebo kombinovaný sporák je 65 cm. Vždy dodržujte pokyny výrobce sporáku, pokud uvádí větší vzdálenost.

Proč digestoř vydává větší hluk než obvykle?

Zvýšený hluk může být způsoben ucpaným odtahovým potrubím, špinavým tukovým filtrem nebo nasyceným uhlíkovým filtrem. Zkontrolujte a vyčistěte filtry. Ujistěte se, že potrubí není příliš dlouhé nebo příliš zalomené. Pokud problém přetrvává, kontaktujte odborníka.

Mohu používat digestoř bez nainstalovaných žárovek?

Ne, používání digestoře bez správně namontovaných žárovek je nebezpečné kvůli riziku úrazu elektrickým proudem. Okamžitě vyměňte jakoukoli vadnou žárovku.

Jak snížit ekologický dopad digestoře?

Používejte minimální rychlost během vaření a nechte digestoř běžet ještě několik minut poté. Zvyšujte rychlost pouze v případě velkého množství kouře. Vyměňujte uhlíkový filtr podle potřeby a pravidelně čistěte tukový filtr. Použijte odtahové potrubí s maximálním doporučeným průměrem pro optimalizaci výkonu a snížení hluku.

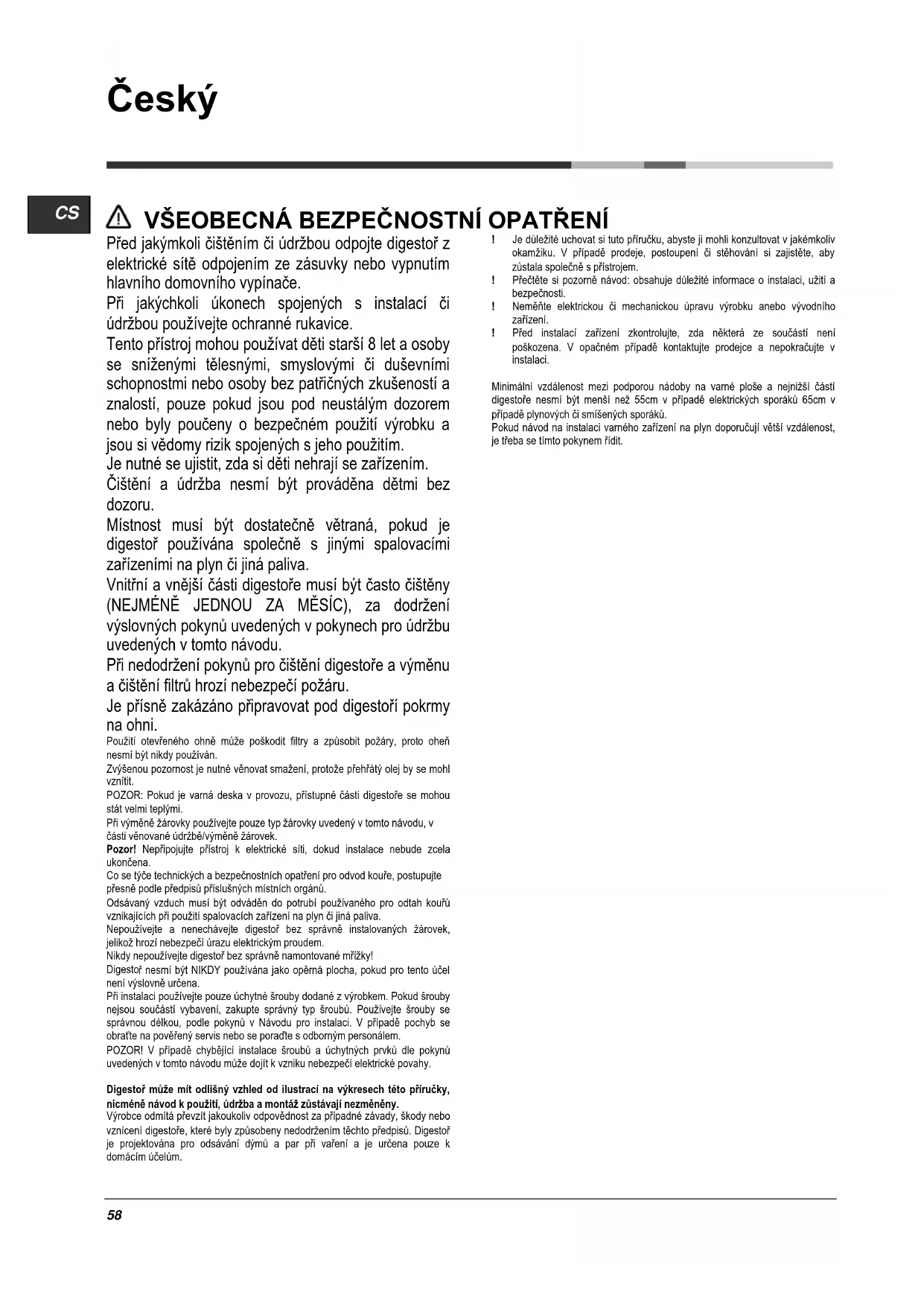

NÁVOD K OBSLUZE HHPC 6.5F AM X HOTPOINT

Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

Je nutné se ujistit, zda si děti nehrají se zařízením.

Čištění a údržba nesmí být prováděna dětmi bez dozoru.

Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v pokynech pro údržbu uvedených v tomto návodu.

Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

Je prísně zakázáno připravovat pod digestoří pokrmy na ohni.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Pozor! Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.

Nepouživejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozi nebezpečí úrazu elektrickým proudem.

Nikdy nepoužívejte digestoř bez správně namontované mřížky!

Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.

Při instalaci používejte pouze úchytné šrouby dodané z výrobkem. Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáz zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisú. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

! Je důležité uchovat si tuto přiručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.

! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.

! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 55cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOJENÍ NA ELEKTRICKOU SÍŤ

Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přílmé připojení k sítí) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba použít dvojpólový vypínač odpovídající normám, který zaruči úplně odpojení od sitě v podminkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

VÝVOD VZDUCHU

(pro odsávací verze)

Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
! Výrobce odmítá veškerou zodpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSÁVACÍ?

! Vaše digestoř je připraven k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ.
Ověřte si na prvních stránkách této příručky, zda KIT PŘISLUSENSTVI je součásti vybavení přístroje anebo zda je třeba ho zakoupit.
Poznámka: Pokud je součástí vybavení, v některých případech dodatkový filtrační systém založený na aktivních uhlících by již mohl být nainstalován na digestoří.
Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

T1. spínač osvětlení ON/OFF.
T2. vypínač OFF/rychlost 1
T3. volba rychlosti 2
T4. volba rychlosti 3

ÚDRŽBA

Čištění

Pro čištění je třeba použit VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit

Je možné jej čistit ručně jemným mycim prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Úržba filtrů s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMÚŽE být umýván či regenerován.

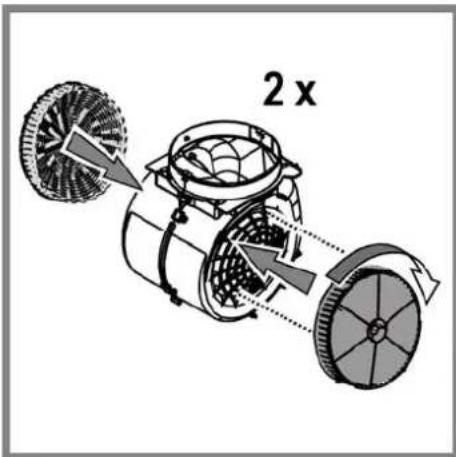

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontováni otáčejte proti směru hodinových ručiček.

2 x

Výměna svítidel

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štitku nebo vedle žárovky přimo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.

2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku)

Tento spotřebič je označený v souladu s evropskou směrnici 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidaci tohoto výrobku mohlo dojít.

Symbol ■ na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-

1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvýste rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snížování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, provedte následující jednoduchá kontrolní opatření:

- jestliže digestoř nefunguje:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- jestliže digestoř má nedostatečný výkon:

Ověřte si, zda:

- zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.

- zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.

- zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrující verzi).

- Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

- nedoslo k prerušení elektrického proudu.

- zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve než se obrátite na servisní službu, odpojte přístroj alespoň na 5 vterín z elektrické sítě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obratte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	dodpadního potrubí (cm)
HHPC 9.5F AM X HHPC 9.5F AM K		90	40	15-12,5-1
HHPC 6.5F AM W HHPC 6.5F AM K HHPC 6.5F AM X		60	40	15-12,5-1

Údaje týkající se celkové spotřeby a spotřeby žárovky jsou uvedeny na výrobním štítku.

	Výkon (W)	Napětí (V)	Závit	Rozměry (mm)
Halogenová 2 x 20W 12 G4		33x∅10

Komponenty, které nejsou součástí vybavení výrobku

⚠️ VŠEOBECNÁ BEZPEČNOST

Nedodržanie pokynov na čistenie odsávača pary a výmeny a čistenia filtrov má za následok riziko vzniku požiaru.

knižke, ale napriek tomu návody pre použitie, údržba a montáz ostanú rovnaké.

! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

Údržba protitukových filtrov

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Údržba uhlíkového filtra

Kôli odmontovaniu pootočit' oproti smeru hodinových ručičiek.

2 x

Výmena žiaroviek

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

- ak odsávač pary má slabý výkon:

Skontrolovať, že:

- nedošlo k výpadku elektrického prúdu.

Výkon (W) Napätie (V) Pin Rozmery (mm)
Halogénová 2 x 20W	12	64	33x∅10
