Type de produit	Hotte de cuisine
Marque	Hotpoint
Modèle	HHPC 6.5F AM X
Largeur	60 cm
Profondeur	40 cm
Hauteur (min-max)	59 - 76,5 cm
Diamètre de raccord d'évacuation	150 / 125 / 120 mm (selon configuration)
Alimentation électrique	220-240 V ~ 50 Hz
Nombre de vitesses	3
Éclairage	2 x 20 W halogène G4 (12 V)
Type d'installation	Aspirante ou filtrante (avec kit charbon)
Filtre anti-graisse	Métallique lavable (mensuel)
Filtre à charbon	Optionnel, remplacement tous les 4 mois
Matériau principal	Acier inoxydable
Panneau de contrôle	Boutons poussoirs (lumière, arrêt, vitesses)
Distance minimale (cuisson électrique)	55 cm
Distance minimale (cuisson gaz)	65 cm
Entretien recommandé	Nettoyage extérieur mensuel, filtre anti-graisse lavable
Consommation d'énergie (estimation)	Voir plaque signalétique

FOIRE AUX QUESTIONS - HHPC 6.5F AM X HOTPOINT

Comment installer la hotte en version aspirante ?

Reliez la hotte à un conduit d'évacuation extérieur (non fourni) du même diamètre que la bride de raccord. Retirez le filtre à charbon s'il est présent. Respectez les distances minimales de sécurité : 55 cm pour une cuisinière électrique, 65 cm pour une cuisinière à gaz.

Comment transformer la hotte en version filtrante ?

Installez le kit de filtration à charbon actif (vendu séparément). Suivez les instructions du manuel pour fixer les filtres circulaires en tournant dans le sens horaire. Assurez-vous que les filtres anti-graisses sont en place.

Comment nettoyer le filtre anti-graisse ?

Démontez le filtre en tirant sur la poignée à ressort. Lavez-le à la main avec un détergent non agressif ou au lave-vaisselle à basse température (cycle rapide). Effectuez ce nettoyage au moins une fois par mois.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 mois environ, selon la fréquence d'utilisation et la régularité du nettoyage du filtre anti-graisse. Il ne se nettoie pas et ne se régénère pas.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord qu'il n'y a pas de coupure de courant électrique. Assurez-vous qu'une vitesse a bien été sélectionnée. Si le problème persiste, débranchez la hotte pendant 5 secondes puis rebranchez-la. Si rien ne change, contactez le service d'assistance.

Comment remplacer les ampoules de la hotte ?

Débranchez l'appareil. Attendez que les ampoules refroidissent. Utilisez un petit tournevis plat pour ouvrir le capot protecteur. Remplacez par une ampoule halogène 12V - 20W max - G4 (adaptée à un système d'éclairage ouvert). Ne touchez pas l'ampoule avec les mains. Refermez le capot par encliquetage.

Quelle est la distance de sécurité entre la hotte et la cuisinière ?

Pour une cuisinière électrique, la distance minimale est de 55 cm ; pour une cuisinière à gaz ou mixte, elle est de 65 cm. Respectez toujours les instructions du fabricant de la cuisinière si elles spécifient une distance plus grande.

Pourquoi la hotte fait-elle plus de bruit que d'habitude ?

Un bruit accru peut provenir d'un conduit d'évacuation obstrué, d'un filtre à graisse sale, ou d'un filtre à charbon saturé. Vérifiez et nettoyez les filtres. Assurez-vous que le conduit n'est pas trop long ou trop coudé. Si le problème persiste, contactez un professionnel.

Puis-je utiliser la hotte sans les lampes installées ?

Non, il est dangereux d'utiliser la hotte sans les lampes correctement montées en raison d'un risque de choc électrique. Remplacez immédiatement toute lampe défectueuse.

Comment réduire l'impact environnemental de la hotte ?

Utilisez la vitesse minimale pendant la cuisson et laissez la hotte fonctionner quelques minutes après. N'augmentez la vitesse qu'en présence de beaucoup de fumée. Remplacez le filtre à charbon quand nécessaire et nettoyez régulièrement le filtre à graisse. Utilisez un conduit d'évacuation du diamètre maximal recommandé pour optimiser le rendement et réduire le bruit.

MODE D'EMPLOI HHPC 6.5F AM X HOTPOINT

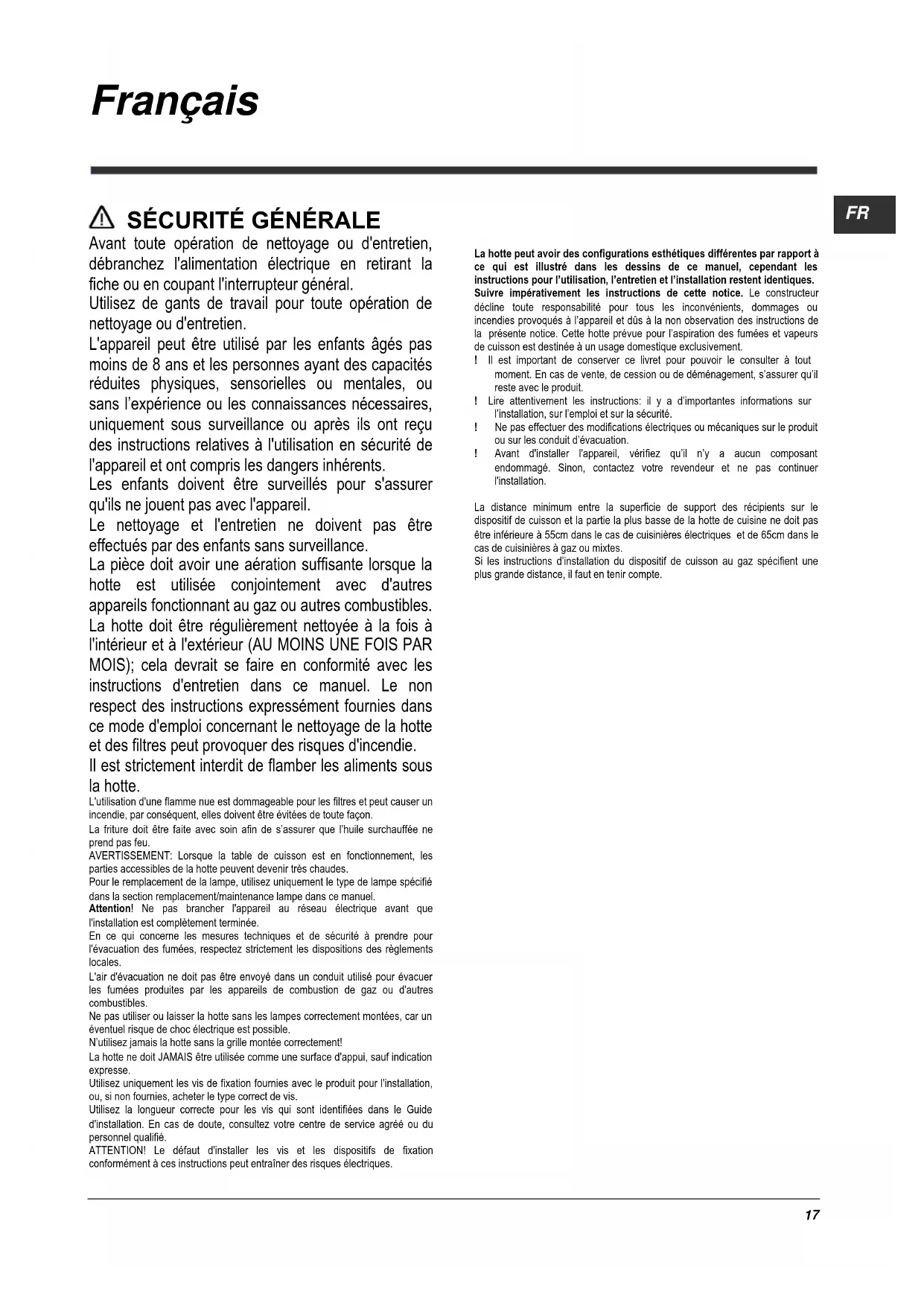

Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retirant la fiche ou en coupant l'interrupteur général.

Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.

L'appareil peut être utilisé par les enfants âgés pas moins de 8 ans et les personnes ayant des capacités réduites physiques, sensorielles ou mentales, ou sans l'expérience ou les connaissances nécessaires, uniquement sous surveillance ou après qu'ils ont reçu des instructions relatives à l'utilisation en sécurité de l'appareil et ont compris les dangers inhérents.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles. La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien dans ce manuel. Le non-respect des instructions expressément fournies dans ce mode d'emploi concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie. Il est strictement interdit de flamber les aliments sous la hotte.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, elle doit être évitée de toute façon.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.

Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.

En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.

L'air d'évacuation ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées produites par les appareils de combustion de gaz ou d'autres combustibles.

Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.

N'utilisez jamais la hotte sans la grille montée correctement!

La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.

Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques. Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.

Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit. Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité. Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation. Avant d'installer l'appareil, vérifiez qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.

La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 55cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Changement du câble d'alimentation

Attention! La substitution du câble d'alimentation doit être effectuée par le service d'assistance technique autorisé de façon à prévenir tout risque.

Évacuation de l'air

(pour les versions aspirantes)

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.

! Les coudes du tuyau doivent être en nombre minimal (angle maximal du coude: 90°).

! Éviter les variations excessives de section du tuyau.

! La société décline toute responsabilité si ces normes ne sont pas respectées.

Filtrante ou aspirante ?

Votre hotte est prête pour être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque : Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

T1. Interrupteur lumières ON/OFF. T2. Interrupteur OFF/vitesse 1. T3. Sélection vitesse 2. T4. Sélection vitesse 3.

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.

Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois.

IL NE PEUT PAS être nettoyé ou régénéré.

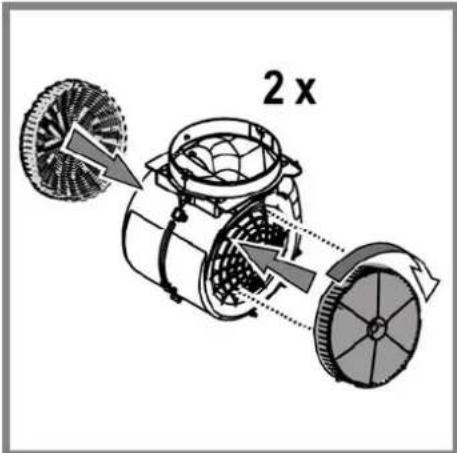

Filtre au charbon circulaire

En appliquer un par côté en couverture des deux grilles de protection des bras du moteur, ensuite tourner dans le sens des aiguilles d'une montre.

Pour le démontage, tourner dans le sens inverse des aiguilles d'une montre.

2 x

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.

1. Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.

1. Refermer le plafonnier (fixation par encliquetage).

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Anomalies de fonctionnement

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas :

S'assurer:

- de l'absence de coupure de courant.

- qu'une vitesse a été sélectionnée.

- Si la hotte a un faible rendement :

S'assurer:

- que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.

- que la cuisine est insuffisamment aérée pour assurer une prise d'air.

- que le filtre à charbon n'est pas usé (hotte en version filtrante).

Si la hotte s'éteint durant son fonctionnement normal :

S'assurer:

- de l'absence de coupure de courant.

- que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUES

Modèle	Hauteur (cm)	Largeur (cm)	Profondeur (cm)	de tube d'évacuation (cm
HHPC 9.5F AM X HHPC 9.5F AM K	59 - 76,570 - 87	90	40	15-12,5-12
HHPC 6.5F AM W HHPC 6.5F AM K HHPC 6.5F AM X	59 - 76,570 - 87	60	40	15-12,5-12

Voir la plaque signalétique pour la puissance totale absorbée et la puissance absorbée par l'ampoule d'éclairage.

	Puissance(W)	Tension(V)	Culot	Dimensions(mm)
Halogène	2 x 20W 12	G4 33x∅1	0

Éléments non fournis avec la hotte
