Typ produktu	Bezdrôtová priemyselná uhlová skrutkovačka
Značka	Bosch
Model	BTANGLE EXACT 2 Professional
Menovité napätie	9,6 V
Kapacita batérie	2,6 Ah (NiMH)
Rozsah krútiaceho momentu	0,7 - 2 Nm
Otáčky naprázdno	110 ot/min
Upínanie nástroja	Uhlová prevodovka s rýchloupínacím skľučovadlom 1/4" alebo štvorcovým výstupom 1/4" / 3/8"
Hmotnosť (podľa EPTA 01:2014)	1,0 kg
Typ batérie	Nabíjateľný NiMH akumulátor
Odporúčaná nabíjačka	AL 2450 DV
Bezdrôtová technológia	Bluetooth® trieda 2, dosah 10 m
Stupeň krytia	IP 20
Prevádzková teplota	-20 až +50 °C
Teplota nabíjania	0 až +35 °C
Typická hladina hluku	70 dB(A)
Vibrácie	< 2,5 m/s²
Funkcie	Skrutkovanie, vyskrutkovanie, regulácia krútiaceho momentu s vypínacou spojkou, LED displej, Bluetooth prenos
Bezpečnosť	Automatické vypnutie, blokovanie spustenia, ochrana proti preťaženiu
Údržba	Mazanie špeciálnym mazivom Bosch, čistenie vetracích štrbín
Dodávané príslušenstvo	Nastavovací nástroj, ploché kľúče, skľučovadlo (podľa verzie)

Často kladené otázky - BTANGLE EXACT 2 Professional BOSCH

Ako vymeniť príslušenstvo na rýchloupínacom skľučovadle?

Potiahnite rýchloupínacie skľučovadlo dopredu, vložte príslušenstvo (hexagonálny stopka 1/4") do upínania nástroja a potom uvoľnite skľučovadlo. Pred použitím sa uistite, že je príslušenstvo dobre upevnené.

Ako nastaviť krútiaci moment?

Posuňte jazdec predvoľby krútiaceho momentu dozadu. Pomocou dodaného nastavovacieho nástroja otáčajte nastavovacím kotúčom: otáčanie v smere hodinových ručičiek zvyšuje krútiaci moment, proti smeru ho znižuje. Po nastavení vráťte jazdec do prednej polohy.

Ako nabíjať batériu?

Pripojte nabíjačku AL 2450 DV do elektrickej siete. Vložte akumulátor do nabíjacieho priestoru. Zelená LED počas nabíjania bliká a po dokončení nabíjania svieti nepretržite. Ozve sa zvukový signál. Akumulátor nevkladajte násilím.

Čo znamená blikanie červenej LED na nástroji?

Blikajúca červená LED indikuje prehriatie nástroja. Počkajte, kým LED prestane blikať, potom nástroj znova použite. Nepretržite svietiaca červená LED indikuje preťaženie alebo vybitú batériu.

Ako nadviazať Bluetooth spojenie so základňovou stanicou?

Stlačte vypínač Zap./Vyp. LED Bluetooth bliká červene, kým nie je spojenie nadviazané. Po nadviazaní spojenia LED svieti červene nepretržite, potom po odblokovaní stanicou EXACconnecT zhasne.

Aká je životnosť batérie?

NiMH batériu je možné nabíjať až 3 000-krát, ak sa dodržiavajú pokyny na používanie. Výrazné zníženie výdrže znamená, že batériu je potrebné vymeniť.

Ako udržiavať skrutkovačku?

Pravidelne čistite vetracie štrbiny. Po 150 hodinách prevádzky namažte prevodovku špeciálnym mazivom Bosch, potom každých 300 hodín. Po 100 000 skrutkovaniach namažte pohyblivé časti spojky niekoľkými kvapkami motorového oleja SAE 10/SAE 20.

Môžem túto skrutkovačku použiť na vŕtanie?

Nie, táto skrutkovačka nie je určená na vŕtanie. Vypínacia spojka sa môže náhle deaktivovať, čo môže viesť k strate kontroly. Používajte iba na skrutkovanie a vyskrutkovanie.

Čo robiť, ak sa LED nabíjania nerozsvieti?

Skontrolujte pripojenie sieťového kábla. Ak je zástrčka alebo nabíjačka chybná, nechajte ju skontrolovať v autorizovanom servise Bosch. Uistite sa, že teplota akumulátora je medzi 0°C a 45°C.

Ako prepravovať a skladovať nástroj?

Pred prepravou alebo skladovaním vždy vyberte batériu. Použite závesné očko na upevnenie nástroja. Skladujte na suchom mieste pri teplote medzi -20°C a +50°C. Batériu skladujte pri teplote medzi 0°C a 45°C.

NÁVOD NA OBSLUHU BTANGLE EXACT 2 Professional BOSCH

Elektronáradí je vchodné vyhradné pro provoz v uzavřěnych prostorech.

Vytáhněte nástroj (1) z upináni nástroje (2), prípadné pomoci kletei.

Provoz

Elektronárádi, akumúátory, príslušenstvī a obaly se musi odevzdat k ekologické recyklaci.

Elektronárádi a akumulárybaterie nevyhazujte do domovniho oppadu!

Pouze pro zeme EU:

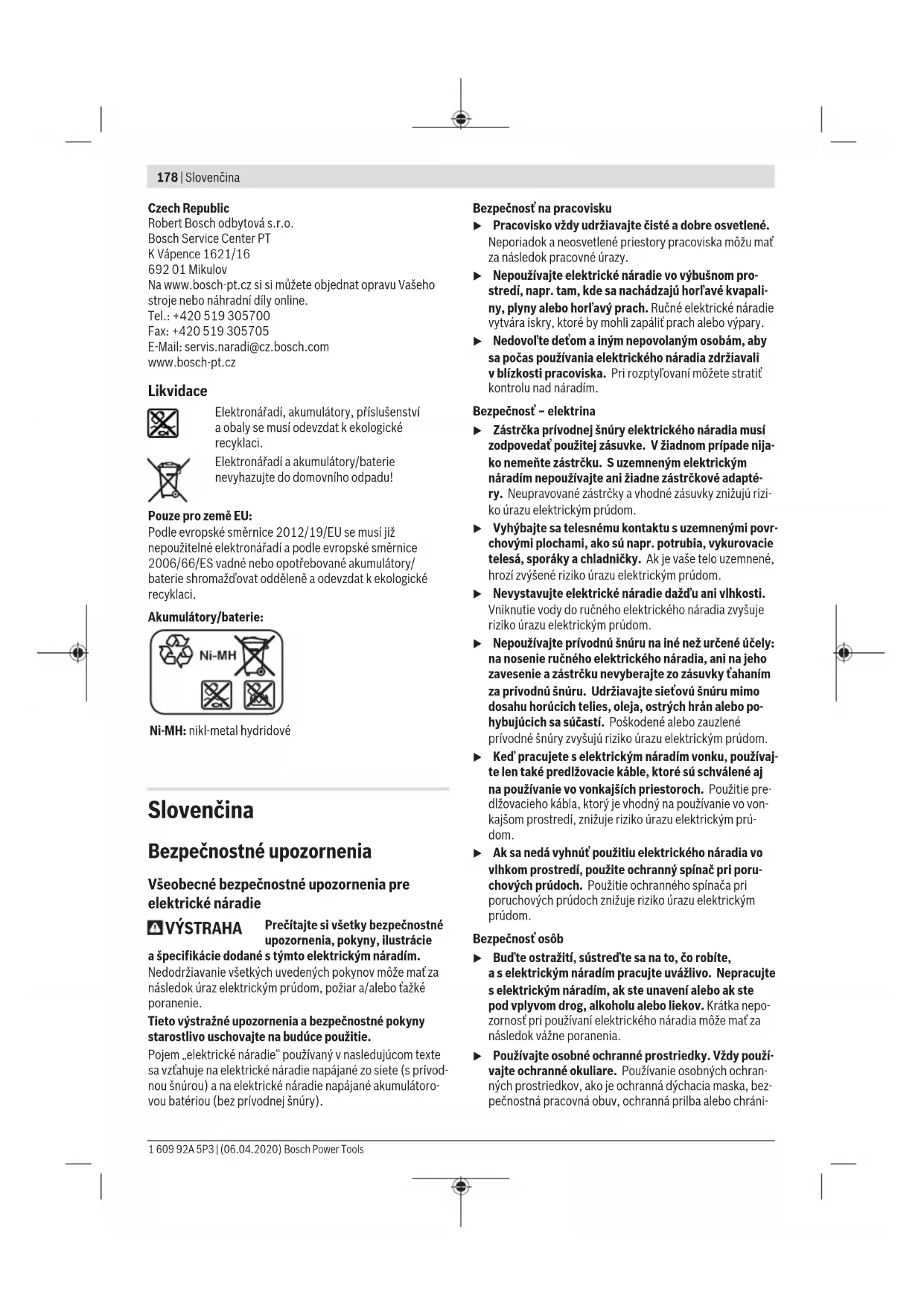

Bezpečnostné upozornenia

Vseobecne bezpecnostne upozornenia pre elektricke naradie

VYSTRAHA

Precitajtsi vsetky bezpecnostnue upozornenia,Pokyny, ilustracie

Nedodržiavanie vsetkych uvedenych poukov moze maf za nasledok uraz elektrickym prudom, požiar a/alebo tazke poranenie.

Tieto vystrażne upozornenia a bezpečnostné použtie.

Pojem „elektrické náradie“ použivany v nasledujúcom texte sa vztahuje na elektrické náradie napájané zo siete (s privodnou snúrou) a na elektrické náradie napájané akumulatorovou bateriou (bez privodnej snúry).

• Pracovisko vždy udržiavajte Čišć a dobre osvetlené.
  Neporiadok a neosvetlené priestory pracovska možu mat za nasledok pracovné urazy.
  Nepoužívajte elektrické náradie vo vybusnom prostredi, napr. tam, kde sa nachadzaju horfavé kvapaliyny, plyny alebo horfavyrch. Rucné elektrické náradie vytvara iskry, ktoré by mohli zapalitrch alebo vypary.
  Nedovl'te detom anym nepovolanym osobam,aby sa pochas pouzivania elektrickeho naradia zdrziavil v blizkosti pracoviska. Pri Rozptylovani mozte stratit kontrlu nad naradim.

Zastrcka privodnej snury elektrickho naraia musi zodpovedat pouzitej zasuvke. V ziadnom priada nija-ko nemeinte zastrku. Suzemenym elektrickym naradim nepouzivajte ani ziadne zastrkove adaptery. Neupravované zastrky a vchodne zasuvky znižuju riziko urazu elektrickym prudom.
Vyhybajte sa telesnému kontaktu suzemnenymi povrchovymi plochami, akou napr. potrubia, vykurovacie telesá, sporáky a chladnicky. Ak je vase tléo uzemnené, hrozi zvyşene riziko urazu elektrickým prudom.
- Nevystavujte elektrické náradie džd'u ani vlhkosti. Vnikutie vody do ručného elektrického náradia zvyšuje riziko urazu elektrickým prudom.
Nepouzivaje privodnu snuru na ine nez urcene uceley: na nosenie ručného elektrického naradia, ani na jeho zavesenie a zastrku nevyberajte zo zasuvky tahanim za privodnu snuru. Udrziavaje sieitovu snuru mimo dosahu horucich telies, oleja, ostrych hrán alebo pohybujucich sa sucasti. Poškodené alebo zauzlené privodne snury zvyssuj riziko urazu elektrickym prudom.
Ked' pracujete s elektrickym naradim vonku, pouzivaje len také predlžovacie kable, ktoré su schvalene aj na pouzivanie vo vonkajsch priestoroch. Pouzitie predlžovacieho kábla, ktorý je vchodný na pouzivanie vo vonkajsom prostredi, znižuje riziko urazu elektrickym prudom.
Ak sa nedá vyhnú' pouzitiu elektrického náradia vo vlhkom prostredi, použite ochranny spinač pri poruchovych prudoch. Použtie ochranného spinaça pri poruchovych prudoch znižuje riziko urazu elektrickým prudom.

Bezpečnost'osob

Bud'te ostražitif, sustred'te sa na to, co robite, a s elektrickym naradim pracujte uvazlivo. Nepracujte s elektrickym naradim, ak ste unaveni alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Kratka nepozornost pri pouzivanie elektrickeho naraia moze ma' za nasledok vazne poranenia.
Používajte osobné ochranné prostriedky. Vždy použí-vajte ochranné okullare. Používanie osobněch ochraněch prostriedkov, ak je ochranná dychacia maska, bezpečnostné pracovné obuv, ochranná prilba alebo chrani

Vyhybajte sa neumyselnemu uvedeniu elektrického nárida do Činnosti. Predzasunutim zástrčky do zásuvký a/alebo pred pripojéním akumulátora, pred chytením alebo prenásním elektrického nárida sa vždy presveděte, Č je elektrické náradie vypnuté. Prenásníe elektrického nárida so zapnutým vypínačom alebo pripojenie zapnutého elektrického nárida k elektrickej sieti moze ma za nasledok nefodu.
Kym zapnete elektrICKe naradie, odstrante z neho na stavovacie pomocky alebo kl'uce na skrutky. Nastavo-vaci nastroj alebo kl'uc, ktory sa nachadza v rotujucej casti elektrickeho naradia, moze sposobit vaze poranenia osob.
Vyhybajte sa abnormalnym poloham tela. Dbajte na pevny postoj a neustale udrziavaje rovnovahu. Takto budete moct lepsie kontrolovat rucné elektricke naradie v neocakavanych situaciach.
Pri práci noste vhodný pracovný odev. Nenoste volné odevy ani šperky. Dbajte, aby sa vlasy, odev a ruka-vice nedostali do blízkosti pohyblivych sučastí. Volné odev, dlhé vlasy alebo šperky sa možu zachytí do rotujú-cich CASTÍ elektrického naradia.
Ak sa da na rucne elektrické naradie namontovat od-savacie zariadenie a zariadenie na zachytavianie prachu, presvedcte sa, ci su dobre pripojene a spravnpe pouzivané. Pouzivanie odsavacieho zariadenia a zariadenia na zachytavianie prachu zniuzije riziko ohrozenia zdavia prachom.
Dbajte,aby ste pri rutinnom pouzivan naradia nekonali v rozpore s principi me jheo bezpecnheo pouzivania.Nepozorná praca moze viestv okamihu ktazkému zraneniu.

Nikdy nepretăzujte elektrické náradie. Používajte elektrické náradie vchodné na dany druh prace. Svhodným ručným elektrickým náradim budete pracovat lepsie a bezpečnejsie v uvedenom rozsahu vykonu náradia.
Nepouzivajte elektrické naradie, ktoré maPokazeny vypinač. Náradie, ktoré sa uz nedá zapnut alebo vypnut, je nebezpećné a treba ho zverit do opravy odborníkovi.
Než začnete náradie nastavová alebo prestavová, vymieñat prislušenstvo alebo kým ho odložite, vždy vytiahnite zástrčku sietovej snúry zo zásuvky a/alebo odoberte akumulator, ak je to mozné. Totopreventivne opatrenie zabraṇije neumyselnému spusteniu elektrického naradia.
Nepouživané elektrické náradie uschovájte tak, aby bolo mimo dosahu deti. Nedovol'te použivat toto náradie osobám, ktoré s nim nie su doverne oboznámene alebo ktoré si neprecítili tieto pokyny. Elektrické náradie je nebezpečné, ak ho použivaju neskúsené osoby.
Elektrické náradie a prisluşenstvo starostlivo osetrujte. Kontrolujte, cispohyblíve suciastky bezchýbne fun

guju alebo ci ne su blokované, zlomené alebo po skodené, co by mohlo negativne ovplyvni spravne fungovanie elektrického náridia. Pred pouzitim nárádia dajte poskodené suciastky vymenit. Ve'ahed je spósoben'y hedostatočnou udrzbou elektrického náridia.

Rezné nastroje udrziavaje ostre a cîsté. Starostlivo osetrované rezné nastroje s ostrymi reznymi hranami maju mensiu tendenciu zablokovat sa a l'ahsie sa daju viest.
Používajte elektrické náradie, prisluşenstvo, nastavovacie nastroje a pod. podla tychto vystražnych upozorní a bezpečnostnéchPokynov. Pri práci zohladnite konkretne pracovné podmienky a cinnost, ktorú budete vykonávat. Používanie elektrického náradia na iny než predpokladany učel moze viest'k nebezpečnám situáciam.
Rukovati a uchopové povrchy udržujte suché, cîsté a bez oleja alebo mazacieho tuku. Šmyk'lavé rukovati a uchopové povrchy neumoznjuć bezpečné manipuláciu a ovladanie náradia v neocakávanych situáciach.

Akumulárytory nabijajte len v nabijačkach, ktoré odporuča vyrobca akumulátora. Ak sa použiva nabijačka určená na nabljanie iného typu akumulátorov, hroži nebezpecenstvo požiaru.
Do elektrického náradia použivajte len špecified určene akumulátry. Použivanie inych akumulatorov moze maţ za nasledok poranenie a nebezpečenstvo požiaru.
Nepouživané akumátory uschovájte tak, aby sa nemohli dostat do styku s kancelárskymi sponkami, mincami, klúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohl sposobit skratovanie kontaktov. Skrat medzi kontaktmi akumulátora moze ma'za následok popálenie alebo vznik požiaru.
Z akumulátora moze pri nesprvnom použivani vytekat kvapalina. Vyhybajte sa kontaktu s touto kvapalinou. Po nahodnom kontakte oplachnite postihnute miesto vodou. Ak sa dostane kvapalina z akumulátorado ocí, vyplachnite ich a vyhl'adajte lekára. Unikajúca kvapalina z akumulátora moze spősobit podráždenie pokožky alebo popálényi.
Nepouzivaje poskodené alebo upravované akumulá tory alebo náradie. Poskodené alebo upravované aku- mulatory mozu neočakávane reagovat a sposobit požiar, vybuch alebo zranenie.
- Nevystavujte akumuláry alebo náradie ohnu ani yysokym teplotám. Vystavenie ohnu alebo teplate nad 130°C moze spösobit vybuch.
Dodrzejte pouny tykajuce sa nabijania a akumulatory alebo naradie nenabijaje mimo teplotného rozsahu uvedeného vPokynoch. Nesprávyne nabijanie alebo teploty mimo špecifikovaného rozsahu mozu poškodit akumulatora zvyšit riziko požiaru.

Servis

Elektrické náradie davajte opravovat'len kvalifikovánemu personalu, ktory použiva originé nahradné suciastky. Tym sa zaisti zachovanie bezpečnosti náradia.
Nikdy neopravujte poskodené akumuláry. Akumulá-toryMZe opravovatlenvyrobca alebo autorizovany ser-vis.

BezpečnostnéPokyny pre skrutkovace

Ak vykonávate prácu, kde sa moze spojovaci material dostat do kontaktu so skrytou elektroinstaláciou, drzte elektrické náradie za izolované uchopovacie plochy. Spojovaci material pri kontakte s fázou moze prepojit odhalené kovové Časti náradia s fázou a použivateł moze byt zasiahnuty elektrickým prudom.
Použivajte vchodné prístroje na vyháadāvanie skrytych elektrickým vedení a potrubi alebo sa obratte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napatím moze spösobit požiar alebo mat za následok zásah elektrickým prudom. Poškodenie plynového potrubia moze mat za následok explóziu. Preniknutie do vodovodného potrubia spösobí vecnú škodu.
Pri práci ručné elektrické náradie dobre držte. Pri utahovani a uvolnovián skrutiek mozu krátkodobo vznikat velké reakné momenty.
Zabezpeche obrobok. Obrobok upnuty pomocou upi-nacieho zariadenia alebo zveraka je bezpecnejsi ako ob-robok pridrziavan'y rukou.
- Pockajte na upné zastavenie elektrického náradia, až potom ho odlozte. Vkladaci nastroj sa moze zaseknú t a moze zaprćinit stratu kontrly nad ručnám elektrickýn náradím.
Po poskodeni akumulatora alebo v pripade neodborneho pouzivania mozu z akumulatora vystupovat skodlive vypary. Akumulator moze horiet alebo vybuchnut. Zabezpece privod cerstveho vzduchu a v pripade zazkosti vyhadajte lekara. Tieto vypary mozu podraždit dychace cesty.
Akumulator neotvarajte. Hrozi nebezpecenstvo skratu.
Špicatymi predmetmi, akopr. kince alebo skrutkovače alebo posobenim vonkajšej sily moze dojst' k poskodeniu akumulátora. Vo vnútri moze dojst' ku skratu a akumulator moze začaf horief, moze z neho unikaftymoze vybuchnut aleba so prehriat.
Akumulator pouzivaje len v produktoch vyrobcu. Len tak bude akumulator chraneny pred nebezpecnym pretaZenim.

Chrante akumulator pred tepom, napr. aj pred trvalym slnechnym ziarenim, pred ohnom, spinou, vodou a vhlkostou. Hroznebepecenstvo vbybuchu a skratu.

Ked'svkladaci nastroj zablokuje,okamzite vypnite elektricke naradie.Pripravte sa na vysoke reakcnemomenty,ktore mozu sposobit spatny naraz.Vkladaci nastroj sa zablokuje pri pretazeni elektrickeho naradia alebo sprieceni opracovavaneho obrobku.

VYSTRAHA

Prach, vznikajuci pri smirglovani, pileni, bruseni a podobnych cin

nostiach, moze sposobovat rakovinu, poskodzovat plod alebo sposobovat dedicne geneticke poruchy. Niektoré z latok, ktoré sa v tomto prachu nachadzaju, su: olovo v olovnatych farbach a lakoch; krystalicke kremelyn v tehlach, cemente a inych murarskych materialoch; arzen a chroman v chemicky osetrenom dreve. Riziko ocherenia zavisi od toho, akocasto ste tymto latkam vystaveny. Aby ste riziko znižili, mali by ste pracovat v dobre vetranych priestoroch s prislu-snou ochrannou vybavou (napr. so spejalne skonstruovanymi ochrannymi dychacimi pristrojmi, ktoré odfiltruju aj tie najmensie ciastocky prachu).

Vyvarujte sa neumyselnému zapnutiu. Prv nez vlozite akumulátor, presveděte sa, ze yvpínač je vo vypnutej pozícil. Prenásanie ručného elektrického náradia s prstom na yvpínač alebo vkladanie akumulátora do zapnutého ručného elektrického náradia moze zaprćinitúrazy.
Používajte len bezchybné, neopotrebované pracovné nastroje. Poškodené pracovné nastroje sa možu napriklad zlomit, co moze mat za nasledok poranenie alebo materialne skody.
Pri vkladani pracovneho nastroja davajte pozor na to, aby spo'ahlivo sedel v upinacom mechanizme. Ak by pracovny nastroj nebol pavne spojeny's upinacim mech-anizmom, mohol by sa uvo'ni' a u'z by sa stal nekontrolova-telnym.
Pri skrutkovani dlhych skrutiek budte opatry, hrozi nebezpecenstvo posmyknutia v zavislosti od druhskrutiek a pouziteho pracovneho nastroja. Dlhe skrutky sa casto nedaju celkom dobre kontrolovaf a hrozi pri nich nebezpecenstvo posmyknutia a poranenia.
Prv nez zapnete elektrické náradie, dajte pozor na na-staveny smer otácania. Ked' chcete napriklad povolit skrutku a smer otácania je nastaveny tak, ze sa utiahne, moze dojst k nekontrolovatefnému pohybu elektrického náradia.
Toto elektrické náradie nepoužívajte ako vṛṭacku.
Elektrické náradie s vypínacou spojkou nie je vḥodné na vṛṭanie. Spojka saMZe automaticky bez varovania vþnút.
Pozor! Pri používaní elektrického naradía s Rozhranim Bluetooth° moze dojst' k ruseni inych pristrojov a zaradení, lietadiel a medicínskych zariadení (napriklad kardiostimulátorov, načuvacích pristrojov). Taktiénz je moźne upné vylúčit' negativny vplyv na l'dú a zhierata v bezprostrednom okoll. Elektrické náradie s Rozhranim Bluetooth' nepoužívajte v blízkosti medicínskych pristrojov Či zaradení, Čerpacích stanic, chemickích zariadení, oblastí's nebepezěcenstvom vybuchu a v oblastiach s pritomnost'u vybusnín. Elektrické náradie s Rozhranim Bluetooth' nepoužívajte v lietadlach. Zabrante prevádkovaniu počas dlhsej doby v priamej blízkosti Tesla.

Slovné oznacenie Bluetooth, ako aj obrazové značky (logá) su registrovanymi ochrannymi značkami a vlastnic-tvom spolocnosti Bluetooth SIG, Inc. Akékol'vek použitie

tohto slovného oznăcenia/obrazovej znacky spolocnos-tou Robert Bosch Power Tools GmbH je realizované na základe licencié.

Precitajte si a respektujte námod na použitie základnej staničce EXACnnect. Najprv uved'te do prevadzky základnu staničuce EXACnnect.

Vyobrazene componenty

Cislovanie jegnotlivych componentov sa vztahuje na vyobrazenie elektrickeho nárdia na grafickej strane.

(1) Pracovny nastroj (napr. skrutkovaci nadstavec)

(2) Upinanie nastroja
(3)Uhlová skrutkovacia hlava
(4) Vidlicový kluc veikosti 27 mm
(5) Ploska na kluc na prirube uhlovej hlavy
(6) Vidlicovy kIuc veIkosti 22 mm
(7) Posúvač na predvolbu krútiaceho momentu
(8) Závesny strmienok
(9) LED indikácia skrutkovania
(10) LED indikácia Bluetooth®
(11) LED indikácia stavu nabilita akumulatóra
(12) Vypinač
(13) Prepinae smeru otacania
(14) Upevnovacie otvory pre zavesny stmienok
(15) Drziak LED
(16) Plośka na klucz na prevlecenej matici
(17) Tlacidlo na odistenie akumulatora
(18) Akumulátor sozasúvacin kontaktom APT
(19) Označovaci prstenec
(20) Pracovne osvetlenie
(21) Nabijačka
(22) Zástrčka
(23) Zelená LED indikácia na nabíjacke
(24) Červena LED indikácia na nabíjáče
(25) Rychlovymenné skl'ucovadlo
(26) Nastavovací nastroj
(27) Kluc's vnutornym sesthranom
(28) Nastavovaci kruzok
(29) Rozperny kruzok
(30) Dutina v kryte telesa
(31) Rukovat (izolovaná úchopová plocha)

Vyobrazené alebo opisané prisluosenstvo nepatri do standardného roszahu dodávyk. Kompletné prisluosenstvo najdete v našom sortmente prisluosenstva.

Technické udaje

A) merané pri 20-25°C s akumulátorom 2 607 335 683.
B) merané pri 20-25°C s akumulátorom 2 607 335 681.
C) obmedzeny vykon pri teplotach <0°C

Priemyselný akumulátorový uhlový skrutkovačBT-ANGLEXACT	17 23 30
Vecné Čísló	0 602 491 675	0 602 491 673	0 602 491 671
Nastavovací rozsah krútiaceho momentu Nm 6-17	tvrdý skrutkový spoj5-13mäkký skrutkovýspoj		7-23 8-30
Vojnobežné otáčky n₀	min³	560A)	320A)
			220A)
Menovité napătie	V 14,4	14,4 14,4
Smer otáčania	OQ	OQ	OQ
Upínanie nástrojauhlová skrutkovacia hlava(objednat zvlást)	■3/8"	■3/8"	■3/8"

184 | Slovencina

Priemyselný akumulátorový uhlový skrutkovačBT-ANGLEEXACT	17 23 30
DátOVé Rozhranie (rácio) Bluetooth® wireless technology trieda 2 (špecifikácia 1.2)
Maximálny prenosový dosah m 10 10 10
Hmotnost podla EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
Odporúčaná teplota prostredia pri nabijanić °C 0 ... +35 0 ... +35 0 ... +35
Povolená teplota okolia pri prevádžke® a pri skladovaní	°C -20 ... +50 -20 ... +50 -20 ... +50
Pracovný frekvenčné rozsah MHz 2 402-2 480 2 402-2 480 2 402-2 480
VysieliácVykon max. mW 0,5 0,5 0,5
Stupeř ochrany IP 20 IP 20 IP 20

A) merané pri 20-25°C s akumulátorom 2 607 335 685.
B) obmedzeny vykon pri teplotach < 0^

Batéria akku-pack Ni-MH 9,6 12,0 14,4
Vecné Čísló		2 607 335 681	2 607 335 683	2 607 335 685
Počet akumulátorovych Článkov		8	10	12
Napätie akumuláțora	V	9,6	12,0 14,4
Kapacita	Ah	2,6	2,6	2,6
Hmotnost podla EPTA-Procedure 01:2014	kg 0,55 0,70 0,80
Odporúčané nabíjacky		AL 2450 DV	AL 2450 DV	AL 2450 DV

Uvedena uroven vibraci a hodnota emisi hluku reprentuje hlavné sposoby pouzitia elektrického náradia. Ak sa vsak elektrické naradie vyuziva na iné sposoby pouzitia, s odlsnymi vkladacimi nastrojmi alebo pri nedostatočnej udžrbe, moze sa uroven vibraci a hodnota emisi hluku odlisovat. To

Na ochranu oblsuhujucej osoby pred posobenim vibracii urcite doplnkové bezpečnostné opatrenia, ak napriklad: udrzbaa elektrického náradia a vkladacich nastrojov, udrziavanie správnéj teploty ruk, organizácia pracových procesov.

Montáz

Obsah dodávky (základná výbava)

Priemyselné akumulatorovskrutkovače sa dodávajú bez akumulatora, priemyselné akumulatorovu hlove skrutkovače bez uhloje skrutkovacej hlavy a bez akumulatora.

Pri ybere vhoedneho prfuslenstva sa obratte, prosim, na specializovaneho predajcu priemyselnheho naradia Bosch.

Podmienky prevádžky a skladovania

Toto elektrické náradie je vhodné vylučné na prevádžku vuzavretych priestoroch.

Pre bezchybnu prevadzku by mala byt pripustná teplota okolia -5°C až +50°C (23°F až 122°F) pri relativnej vlhkosti vzduchu 20 až 95% bez kondenzácie. Akumulator by sa mal uchovávat pri teplate 0°C (32°F) až 45°C (113°F), aby sa predišlo poskodeniu akumulatorovych clankov.

Na tychto priemyselnych akumulatorovych uhlovych skrutkovačoch sa musi njprv namontovat vchodna uhlova skrutkovacia hlava (pozri,Technicke udaje",Stranka 181).

Predtym, aka budete montovat, prestavova t alebo demontovat skrutkovaci hlavu, sa presvedcte, ci sa prepina cmeru otacania nachadza v strednej polohe (blokovanie zapnutia) alebo ci je vybraty akumulator ručného elektrického naradia.

Elektrické náradie pavne drzte vidlicovym kl'ucom (6) zalo-zenym na ploske na kl'uc (5) na prirube uhlovej hlavy.

Elektrické náradie nikdy neupevnje o kryt telesa.

Nasadte uhlovskrutkovaciu hlavu (3) v pozadovanej polohe na prirubu a vidlicovym klucom (4) zalozenym na ploske na kluc (16) utiahnite prevlecnu maticu. Pritom pridziavajte vidlicovym klucom (6) za prirubu uh vej hlavy.

BT-ANGLEEXACT 23 | 30

Tieto priemyselné akumulatorov uhlové skrutkovače je možné prevádkovat len suhlovou skrutkovacou hlavou 0607 451 618.

Závesné zariadenie

Pomocou závesného strmienka (8) mozete elektrické náradie upevniţ na závesné zariadenie.

Nasad'te zavesny strmienok (8) na elektrické náradie a nechajte ho zapadnú't do otvorov (14).

Pravidelne kontrolujte stav závesného strmienka a háčika závesného pripravku.

Proces nabijania

Davajte pozor na to, aby nabijačka a akumulator boli vchodné pre vašu domácu elektrickú siet.

Nabijačka AL 2450 DV (pozri obrázok A)

Pripojte nabijačku (21) zastrickou (22) k elektrickému napájaniu a akumulator (18) zasunte v správnépolohe do nabijačej šachty nabijačky.

Pri vkladani/vyberani akumulátora nepouživajte nasi- lie. Akumulátory sozasúvacim kontaktom APT (Akku Pack Top) su skonstruované tak, aby sa dali vlozi't do elektrického náradia alebo nabíjáčky len v správnéj polohe.

Zelená LED indikácia (23) začne blikat. Táto okolnost indiku je tok nabijacieho elektrického prudu. Proces nabijania sa automatický zastaví, kěd' je akumulator plné nablíty. Kěd' prestane zelená dióda LED blikat, ale začne svietř rovnemnám svetlom, nabijaci procej je ukončény. Približne na 2 sekundy zaziezné zvukový signál a takýmtó spôsobom signalizujé upné nabitie akumuláhora.

Neprerusovane svietenie cervenej LED indikacia (24) signalizujee proce nabijania s redukovanym nabijacim prudom. Ked cervena indicacia LED blika, nabijanie nie mozné.

Chyby - príčiny a odstránenie

Prícina Pomoc

LED indikácie nesvietia

Zastrcka nabijačky nie je (nie Zastrčku zasunte do zasuvky je správné)zasunutá do (zasunte ju celkom) zasuvky

Zásuvka, sietová snúra alebo
nabijačka je poskodená
Skontrolujte siefove napatie, nabijačku dajte prípadne preskúšatý autorizovanom service elektrického náradia Bosch

Nabijanie nie je moźne

Teplota akumuláora sa nenachádza v pripustnom rozsahu Ochladenim alebo zahriatim akumuláora zabezpeče, aby bola teplota akumuláora v pripustnom rozsahu 0^ (32^) až 45 °C (113°F)
Kontaky akumuláora su znečistené Vycistite kontakty akumulá-tora, napr. viacnásobným za-sunutím a vysunutím akumu-látrora, príp. akumulátor ymeinte

Akumulátor nie je (celkom Zasunte akumulátor (úplne) alebo správné) zasunuty do nabijacej sachty

Pripojka k elektrickému napájaniu

Upozornenie: Pri dodani nie je velektrickom náradi vlozeny ziadny akumulator.

Akumulatory nikdy neuchovávajte v akumulatorovom náradi. Akumulatory vydržia dlhsie a budu sa dat lahsie nabijat vtedy, ked ich budete uschovávat osobitne (nie v náradi). Pamatajte na to, ze po dlhsm uskladneni treba akumulator pred pouzitim uplne nabit.

Nabijanie akumulatorov

Pred vlozenim do ručného elektrického náradia nabite akumulator vo vchodnej nabijačke. Presný opis postupu nabijania najdete v navode na prevadzku nabijačka i instrukciach v toto navode (pozri „Proces nabjania“, Stranka 185).

186 | Slovenica

Akumulator je vybaveny tepelnou poistkou NTC, ktorá dovolnabijanie len v rozsahu teplot 0^ (+32^) a z 45^ (+113^) . Vdaka tomu sa zabezpeci vyssia zivotnost akumulatora. Ak sa akumulator pouziva spravnym sposobom, moze sa datznova nabijaf a z 3000-krat

Novy alebo dlhshi cas nepouzivany akumulator dava plny vykon a z po cca 5 nabijacich a vybijacich cykloch. Akumulatory by sa mali dobit len vtedy, ked LED indikacia,Stav natabia akumulatora" elektrickeho naradia sviet naçerveno.

Vkladanie a vyberanie akumulatora

Zatlacke prepina cmeru otacania (13) do strednej pozicie. Tym sa vypinac (12) zablokuje v pozicii, vyp., cim sa za-brani neumyselnemu zapnutiu elektrickeho naradia.

Zasunte nability akumulator (18) do rukovati elektrického náradia.

Dbajte na to, aby ste akumulator správnézasunuli a aby odistovacie tlacidla (17) citelne zapadli do rukovati elektrického náradia.

Pri vkladani/vyberani akumulatora nepouzivajte nasi- lie. Akumulatory sozasuvacim kontaktom APT (Akuu Pack Top) su skonstruované tak, aby sa dali vlozi do elektrickego náradia alebo nabijačky len v správnje polohe.

Na vybratie akumulátora (18) stlačte na odibvoch stranách odistovacie tlacidla (17) a akumulator vytiahnite smerom nadol z elektrického náradia.

Vymena nastroja pre skrutkovaci hlavu s rychlovymennym skuovadlom (pzri obrazok B)

Pri vkladani pracovného nastroja davajte pozor na to, aby spo'ahlivo sedel v upinacom mechanizme. Ak by pracovný nastroj nebol pevné spojen'y upinacim mech-anizmom, mohol by sa uvol'ni'a uz by sa stal nekontrolova-tel'nym.

BT-EXACT 2|4|6|7|8|9|12

Séria BT-EXACT sa dodáva s 1/4" rychlovymennym sklučovadlom (SWFQ/4").

BT-ANGLEEXACT2|3|6

Pre tieto priemyselne akumulatorov uhlové skrutkovace je k disposiziciu uhlova skrutkovacia hlava s 1/4" rychlovymennym sklucovadlom (vecne cislo 0 607 453 631).

BT-ANGLEEXACT 2|3|6|7|8|15

Pre tieto priemyselne akumulatorov uhlové skrutkovače je k disposiziciu uhlova skrutkovacia hlava s 1/4" rychlovymennym sklučovadlom (vecne cislo 0 607 453 630).

Vkladanie pracovného nastroja

Použivajte len pracovné nastroje s vhodným zaúvacim koncom (1/4" šesthran).

Vybratie pracovné nastroja

Výmena pracovného nastroja pri skrutkovacej hlave s vonkajšim stvorhranom

Pri vkladani pracovneho nastroja davajte pozor na to, aby spofahlivo sedel v upinacom mechanizme. Ak by pracovny nastroj nebol pavne spojeny's upinacim mechanizmom, mohol by sa uvolnit a uz by sa stal nekontrolovatelnym.

BT-ANGLEEXACT2|3|6|7|8|15

Pre tieto priemyselne akumulatorov uhlové skrutkovace je k dispoziciu uhlova skrutkovacia hlava s 1/4" stvorhranom (vecne cislo 0607 453 617) a uhlova skrutkovacia hlava s 3/8" stvorhranom (vecne cislo 0607 453 620).

BT-ANGLEEXACT2|7|17|23|30

Pre tieto priemyselné akumulatorové uhlové skrutkovace je k disposiziciu uhlova skrutkovacia hlava s 3/8" stvorhranom (vecné cislo 0 607 451 618).

Vkladanie pracovného nastroja

Zatlacke kolik na stvorhrane upinacieho mechanizmu (2), na- pr. tenkym skrutkovaecom, dovnutra a pracovny nastroj (1) posunte czstvorhran. Dbajte na to, aby vystupok zaskocil do prislušného otvoru ručného pneumatickeho naradia.

Vybratie pracovné nastroja

Zatlacke kolik vo vyreze pracovneho nastroja (1) dovnuitra a pracovny nastroj vytiahnite z upinacieho mechanizmu (2).

Vymena nastroja pre skrutkovaciu hlavus vnutornym sesthranom (pozri obrazok C)

Pri vkladani pracovneho nastroja davajte pozor na to, aby spo'ahlivo sedel v upinacom mechanizme. Ak by pracovny nastroj nebol pavne spojeny's upinacim mechanizmom, mohol by sa uvol'ni' a u'z by sa stal nekontrolovatelnym.

BT-ANGLEEXACT2|3|6|7|8|15

Pre tieto priemyselne akumulatorov uhlove skrutkovace je k disposiziciu uhlova skrutkovacia hlava s 1/4" vnutornym sesthranom (vecne cislo 0607 453 618).

Vkladanie pracovného nastroja

Pracovny nastroj (1) vsunte do vnutorného šeshtranu upi-naceho mechanizmu (2) tak, aby citěne zapadol.

Vybratie pracovné nastroja

VytilhniTE pracovny nastroj (1) z upinacieho mechanizmu (2), v pripe de potreby kliestami.

Prevádzka

Použivajte osobné ochranné prostriedky.
Vždy použivajte ochranné okuliare. Použivanie osobnych ochrannych prostriedkov, ako je ochrnaná dychacia maska, bezpečnostrá pracovna obuv, ochrnaná prilba alebo chránice

sluchu, podla druhu elektrického náradia a sposobu jeho použitia znižuje riziko zranenia.

Uvedenie do prevadzky

Ked chcete spustit elektrické naradie, mali by ste najprv na-stavit smer otacania prepinaom smeru otacania (13): Elektrické naradie sa spusti len vtedy, ked' sa prepinačsmeru otacania (13) nenachadza v strede (blokovanie zapi-nania).

Nastavenie smeru otáčania (pozri obrázok D)

Prepinač smeru otáčania (13) aktivujte len pri za-stavenom elektrickom náradi.

Pravobězný chod: Na zaskrutkovanie skrutiek zatlácte pre-pinač smeru otáčania (13) dol'ava až na doraz.

Lavobeznchod: Na povolovanie, przy. vyskrutkovavanie skrutiek zatlacte prepina smeru otacania (13) doprava azn doraz.

Zapnutie pracovného svetla

Pracovné svetlo (20) umožnjue osvetlenie oblasti skrutkovania pri nepriaznivych svetelnych pomeroch. Pracovné svetlo (20) zapnete lakhym stlacenim vypinača (12). Ked'vypinačstlačite silnejsie, elektrické náradie sa zapne a pracovné svetlo bude svietī dalej.

Nepozerajte priamo do pracovného svetla, mohlo by vás oslepit.

Zapinanie/vypinanie

Skrutkovače majú vypinaciu spojku, závislý od krutiaceho momentu, ktorá sa da nastavit v uvedenom roszahu. Aktivuje sa vtedy, ke'd sa dosiahne nastavený krutiaci moment.

Upozornenie: Ked' použivate skrutkovač s napátovým adap- terom, musite majopr uviest do prevadzky stabilízator na- pátia.

Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otačajúce sa pracovné nástroje by sa mohl zošmyknúf.
Pred vsetkymi pracami na elektrickom naradi (napriklad udrzba, ymena nastroja a podobne), ako aj pri jeho preprave a uskladneni vyberte akumulator z elektrickeho naradia. V pripe de neuyselnhevo aktivovania yypinaca hrozi nebezpecenstvo poranenia.

Nastavenie krutiaceho momentu (pozri obrazky E-G)

Krutiaci moment zavisi od napatia pruziny vypinacej spojky. Tato vypinacia spojka vypina pri dosiahnuti nastaveneho krutiaceho momentu rovnako pri pravobeznom, ak o aj pri l'avobeznom chode naradia.

Na nastavenie individualseho krutiaceho momentu pouzivaje len dodany nastavovaci nastroj (26).

Posunte posuvač (7) na elektrickom náradi kompletne naspat.

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Vsuunte klics vunutornym sesthranom (27) do pracovneho nastroja (26) a pomaly ho otacajte.

Ked'v otvore krytu uvidite v spojke maly vycnelok (nastavovaci kruzok (28)),zasunte nestavovací nastroj (26) do tohtovybezku a otácajte ho.

BT-EXACT 2|4|6|7|8|9|12

Vsuñte klučs vnuutornym sesthranom (27) do upinacieho mechanizmu (2) a pomaly ho otácajte.

Ked'v otvore krytu uvidite v spojke maly vycnelok (nastavovac kruzok (28)),zasunte nestavovac nastroj (26) do tohtovybezku a otacajte ho.

Otačanie v smere pohybu hodinovych ruciciek dava vyssi krutiaci moment, otáčanie proti smeru pohybu hodinovych ruciciek dava nižsí krutiaci moment.

Vyberte nastavovaci nastroj (26).Posunte posuva (7) znova doprodu,aby bola spojka chranena pred znečistenim.

Upozornenie: Potrebné nastavenie závisi od druhu skrutkového spoja a da sa zistit na základe praktickej skúsky. Skúšobné skrutkové spojenie prekontrolujte pomocou momentového k'lúca.

Nastavujte krutiaci moment len v uvedenom rozsahu vykonu, pretoze inak by sa vypinacia spojka už neinici-ovala.

LED indikácia

Indikácia stavu nabitia akumulátra

Ak je potrebné akumulator (18) nabit, blika LED indikácia (11) nazeleno a zaznie zvukovy signál. Potom je moźne vyhotovit už len 6 - 8

zaskrutkovan.

Ak svieti Červena indikácia LED, kapacita akumulátora nešasti ani na Jedno skrutkovanie, alebo ručné elektrické naradie bolo pretažné. Ručné elektrické naradie sa už nedá zañpút. Blokovanie zapínania dostáva aktívne dovstedy, kým sa z ručného elektrického naradia vyberie akumulátor a kým sa do neho znova vloží nabity akumulátor.

188 | Slovenica

Ked pracujete napatovym adaptérom, Červá LED indíkácia (11) oznamuje pretaženie.

Upozornenie: Ked'namiesto akumulátora (18) použijete napárový adapter alebo stabilízátor napatia 4EXACT, LED indikácia (11) je bez funkcie.

Indikácia skrutkovacie ukony

Pri dosiahnuti nastaveného krutiaceho momentu sa aktivuje vypinacia spojka. LED indikácia (9) svieti nazeleno.

Ak sa prednastaveny krutiaci moment nedosiahol, LED indikacia (9) sa rozsvieti naçerveno a zaznie zvukovy signal. Skrutkovy spoj treba urobitznova.

Indikácia spojenie Bluetooth®

Cervena LED indikacia (10) bliká, kým skrutkovač vyhladáva spojenie.

Cervené neprerusovane svetlo LED indikácie (10) zobrazu je, ze je vytvorené spojenie Bluetooth*. Skrutkova je ale zablokovaný.

Ked sa skrutkovać odblokuje prostrednictvom základnej stanice EXACconnct, LED indikácia (10) zhasne.

Ak LED indikácia (10) blika len krátko po stlačeni yypínača a potom zhasne, zdroj energie skrutkováča uz nestaci ani na jeder skrutkový spoj.

Ochrana protipopakovaniu

Ak sa pri skrutkovan inciovala vypinacia spojka, motor sa vypne. Opatovné zapnutie je možné až po 0,7 s prestávke. Takýmto sposobom sa vyhnete neumyselnému dofahovaniu už utiahnutych pevních skrutkovych spojov.

Nastavenie uhlovej skrutkovacej hlavy

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Uhlovu skrutkovaci hlavu (3) mozete prestavit' az do osmich poloh.

Elektrické náradie pavne drzte vidlicovym kl'ucom (6) zalo- zenym na ploške na kl'uc (5) na prirube uhlovej hlavy.

Elektrické náradie nikdy neupevnje o kryt telesa.

Vidlicovym klucom (4) zalozenym na ploske na kluc (16) po volte prevlecnu maticu. Prestavte uhlovu skrutkovaci hlavu (3) vzyo 045^ do pozadovanej polohy a vidlicovym klucom (4) zalozenym na ploske na kluc (16) opat utiahnite prevlecnu maticu.

Pritom pridziavaje vidlicovym klucom (6) za prisubu uhlovej skrutkovacej hlavy.

Nastavenie LED pracovneho svetla (pozri obrazok H) BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Odtlacte oznacovaci prstenec (19) tenkym skrutkovačom, stierkou alebo podobnym predmetom. Posuñte Rozperny kržok (29) kliěstami dozadu na kryt telesa.

Obidve polovice krytu drziaka LED (15), ktoré obklopuju LED pracovné svetlo (20), sa dajú dat do lubovojnej polohy. Davajte pozor, aby ste neposkodili kabel na pracovnom LED svetle a posunte ho bez zalomenia do pripravenej dutiny (30) v kryte telesa. LED pracovné svetlo (20) zatvorte opat do obidvoch polovic krytu drziaka LED (15).

Zatlacke Rozperny krzok (29) a označovaci prstenec (19)
znova naspat do povodnej polohy.

Udrzba a servis

Udrzba a cistenie

Pred vsetkymi pracami na elektrickom naradi (napriklad udrzba, vymena nastroja a podobne), ako aj pri jeho preprave a uskladneni vyberte akumulator
z elektrického náradia. V pripline neumyselného aktivovania vypinača hroží nebezpečestvo poranenia.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v Čistote, aby ste mohli pracováť dobre a bezpečne.

Servisné stredisko Vám opodvie na otázky týkajúce sa opravya a udžby Vásho produktu ak oj nahradnych dielov.

Rozkladove výkresy a informácie o nahradnych dieloch najdete tiež na: www.bosch-pt.com

V pripeode otazok tykajucich sa naisich vyrobkov a prisluenstva Vam ochote pomoze poradensky tim Bosch.

V pripe akychkolvek otazok a objednavok nahradnych dielov uvdzajte bezpodmienecne 10-miestne vecne cislo uvedene na typovom stitku vyrobku.

Slovakia

Na www.bosch-pt.sk si moźete objednat opravu vásho strojalebo náhradné diely online.

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Likvidácia

Elektrické náradie, prisluşenstvo a obal odo-vzdajte na recykláciu zodpovedajúcu ochraneživotného prostredia.

Neodhadzujte rucné elektrické náradie ani akumuláry/batérié do komunálneho odpadu!

Len pre krajiny EU:

PodlaEuropsej smernice 2012/19/EU sa musi nepouzite né elektrické náradie a podla europsej smernice 2006/66/ ES sa musia poskodené alebo opotrebované akumulatory/ baterie zbierat separovane a treba ich dávat na recyklaciu v sulade s ochranou zivotného prostredia.

Akumulatory/batérie:

Ni-MH:nikel-metalhydridové

Magyar
