Tuotetyyppi	Teollinen akkukulmaväännin
Merkki	Bosch
Malli	BTANGLE EXACT 2 Professional
Nimellisjännite	9,6 V
Akun kapasiteetti	2,6 Ah (NiMH)
Momentin alue	0,7 - 2 Nm
Tyhjäkäyntinopeus	110 r/min
Työkalupidin	Kulmavaihde, jossa 1/4" pikalukitusistukka tai 1/4" / 3/8" ulkokara
Paino (EPTA 01:2014 mukaan)	1,0 kg
Akkutyyppi	Ladattava NiMH-akku
Suositeltu laturi	AL 2450 DV
Langaton tekniikka	Bluetooth® luokka 2, kantama 10 m
Suojausluokka	IP 20
Käyttölämpötila	-20 – +50 °C
Latauslämpötila	0 – +35 °C
Tyypillinen äänitaso	70 dB(A)
Tärinä	< 2,5 m/s²
Toiminnot	Ruuvaus, ruuvien irrotus, momentinhallinta pysäytyskytkimellä, LED-näyttö, Bluetooth-tiedonsiirto
Turvallisuus	Automaattinen pysäytys, käynnistyksen lukitus, ylikuormitussuojaus
Huolto	Voitelu Bosch-erikoisrasvalla, tuuletusrakojen puhdistus
Mukana toimitetut tarvikkeet	Säätötyökalu, jakoavaimet, istukka (version mukaan)

Usein kysytyt kysymykset - BTANGLE EXACT 2 Professional BOSCH

Kuinka vaihdan lisätarvikkeen pikalukitusistukassa?

Vedä pikalukitusistukkaa eteenpäin, aseta lisätarvike (1/4" kuusiotappi) työkalupitimeen ja vapauta istukka. Varmista, että lisätarvike on kiinnittynyt kunnolla ennen käyttöä.

Kuinka säätelen kiristysmomenttia?

Liu'uta momentin esivalintaliukua taaksepäin. Käytä mukana toimitettua säätötyökalua kääntääksesi säätökiekkoa: kääntäminen myötäpäivään lisää momenttia, vastapäivään vähentää sitä. Työnnä liuku takaisin eteen säädön jälkeen.

Kuinka akku ladataan?

Kytke AL 2450 DV -laturi pistorasiaan. Aseta akku latauspaikkaan. Vihreä LED vilkkuu latauksen aikana ja palaa tasaisesti, kun lataus on valmis. Äänimerkki kuuluu. Älä pakota akkua paikalleen.

Mitä tarkoittaa työkalun punaisen LEDin vilkkuminen?

Vilkkava punainen LED tarkoittaa työkalun ylikuumenemista. Odota, kunnes LED lakkaa vilkkumasta ennen työkalun uudelleenkäyttöä. Tasaisesti palava punainen LED tarkoittaa ylikuormitusta tai tyhjää akkua.

Kuinka muodostan Bluetooth-yhteyden tukiasemaan?

Käännä virtakytkin päälle. Bluetooth-LED vilkkuu punaisena, kunnes yhteys on muodostettu. Yhteyden muodostamisen jälkeen LED palaa tasaisesti punaisena ja sammuu, kun EXACconnecT-tukiasema on vapauttanut lukituksen.

Mikä on akun käyttöikä?

NiMH-akku voidaan ladata jopa 3 000 kertaa, jos käyttöohjeita noudatetaan. Huomattava toiminta-ajan lyheneminen kertoo, että akku on vaihdettava.

Kuinka ruuvinväännintä huolletaan?

Puhdista tuuletusraot säännöllisesti. Voitele vaihde Bosch-erikoisrasvalla 150 käyttötunnin jälkeen ja sen jälkeen 300 tunnin välein. 100 000 ruuvauksen jälkeen voitele kytkimen liikkuvat osat muutamalla tipalla SAE 10/SAE 20 moottoriöljyä.

Voinko käyttää tätä ruuvinväännintä poraamiseen?

Ei, tämä ruuvinväännin ei ole tarkoitettu poraamiseen. Pysäytyskytkin voi kytkeytyä pois päältä äkillisesti, mikä voi johtaa hallinnan menetykseen. Käytä vain ruuvaukseen ja irrotukseen.

Mitä tehdä, jos latauksen LED ei syty?

Tarkista virtajohdon liitäntä. Jos pistoke tai laturi on viallinen, tarkistuta se Bosch-huoltoliikkeessä. Varmista, että akun lämpötila on 0–45 °C.

Kuinka työkalua kuljetetaan ja säilytetään?

Irrota aina akku ennen kuljetusta tai säilytystä. Käytä ripustusrengasta työkalun kiinnittämiseen. Säilytä kuivassa paikassa lämpötilassa –20 – +50 °C. Akku on säilytettävä 0–45 °C:ssa.

KÄYTTÖOHJE BTANGLE EXACT 2 Professional BOSCH

Yleiset sahkötyokalujen turvaohjeet

VAROITUS

Lue kaikki tāmān sahkötyokalun mukana toimitetut varoitukset, oh

jeet, kuvat ja teknisit tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyonti saattaa aiheittaa sahkokiskun, tulipalon ja/taivakavan loukkaantumisen.

Sälytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.

Turballisuusohjeissa käytetty kaseite "sahkötyokalu" käsittä verkkokayttöisi sahkötyokaluja (verkojohdolla) ja akku-kayttöisi sahkötyokaluja (ilman verkojohtoa).

Tyopaikan turvallisuus

Pida tyoskentelyalue puhtaana ja hyvin valaistuna. Tyopaikan epajarjestys tai valaisemattomat tyoalueet voivat johtaa tapaturmiin.
Alä työkentele sahkötyokalulla rajahdysalttiissa ymparistössa, jossa on palavaa nestetta, kaasa tai polya. Sähkötyokalu muodostaa kipinoita, jotka saattavatsytyttaa polyn tai hóryn.
Pida lapset ja sivulliset loitolla sahkötyokalua kayttaessasi. Voit menettä laitteen hallinnan, sosuuntaat huomiosi muuelle.

Sahkoturvallisuus

Sähkötyokalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millaan ravall. Alä kaytaminkänlaisia pistorasia-adaptereita maadoitettujen

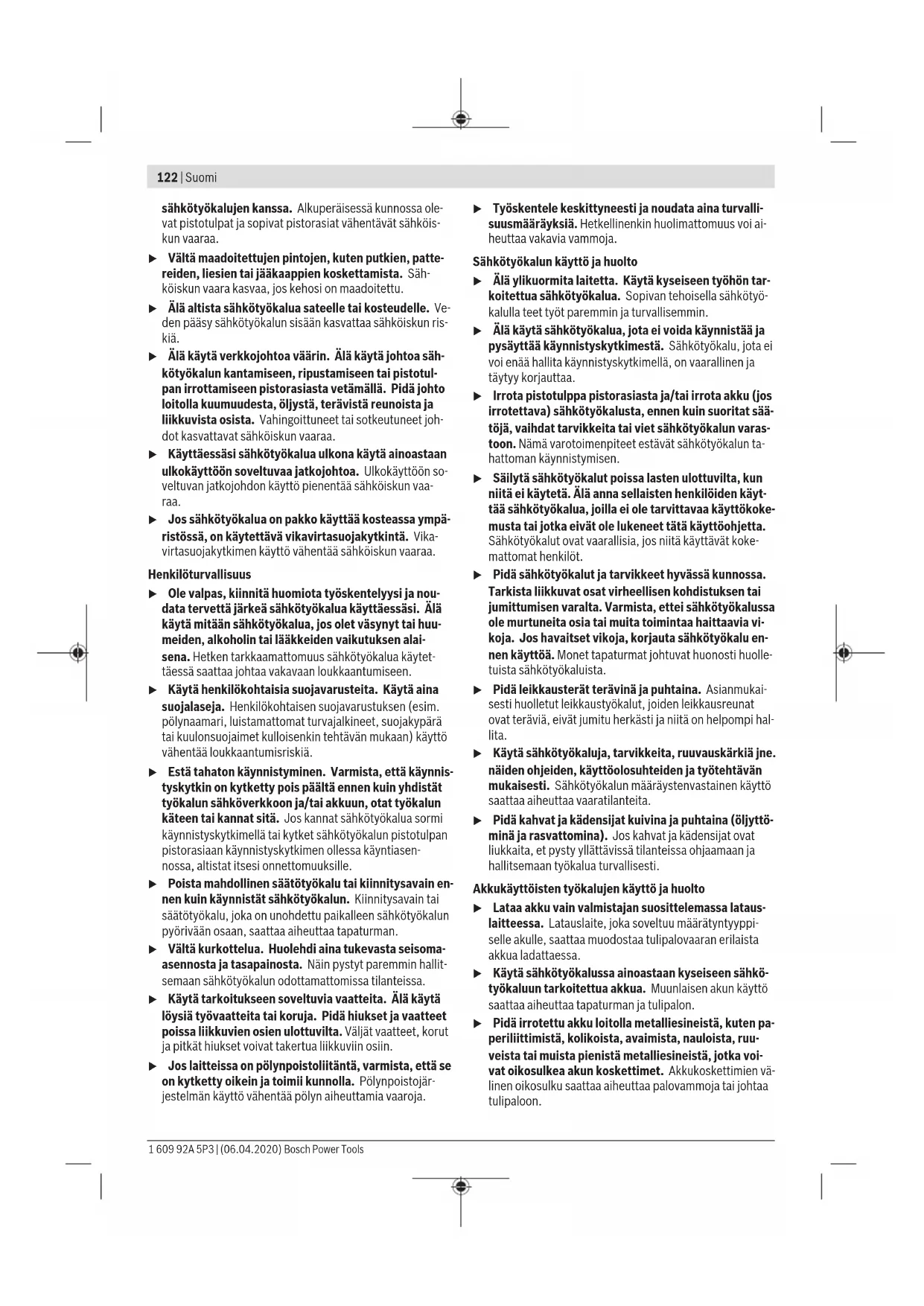

122 | Suomi

sahkotyokalujen kanssa. Alkuperaisessa kunnossa olevat pistotulpat ja sopivat pistorasiat vahentavat sahkosikun vaaraa.

Välta maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jäkaappien koskettamista. Sah- kõiskun vaara kasvaa,Jos kehosi on maadoitettu.
Ala altista sahkotyokalua sateelle tai kosteudelle. Ve den paasy sahkotyokalun sisaan kasvattaa sahkokiskun riskia.
Alä kayta verkojohtoa vaärin. Alä kayta johtoa sahkötyokalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetamalla. Pida johto loitolla kuumucludesta, oljysta, teravista reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sahkoiskun vaaraa.
Kayttaessasi sahkotyokalua ulkona kayta ainoastaan ulkokayttoon soveltuvaa jatkojohtoa. Ulkokayttoon soveltuvan jatkojohdon kayttpienta sahköiskun vaa.
Jos sahkotyokalua on pakko kaytttaa kosteassya ymparistossa, on kaytettavikavirtasuojakytkinta. Vikavirtasuojakytkimen kayttovahentaa sahkoiskun vaaraa.

Henkiloturvalliusu

Ole valpas, kiinnita huomiota tyoskentelyysi ja noudata tervettä järkeä sahkötyokalua kayttäessä. Alä kaytä mitään sahkötyokalua, jos olet väsnyt tai huumeiden, alkoholin tai läkkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sahkötyokalua kaytetäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytäina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. polynaamari, luisatamottomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävan mukaan) käytö vahentä loukkaantumisriskia.
Estatahaton kaynnistyminen. Varmista, etta kaynissytsktin on kytketty pois pälta ennen kuin yhdistat tyokalun sahkoverkoon ja/tai akkuun, otat tyokalunkateen tai kann sita. Jos Kannat sahkotyokalua sormi kaynnistyskytkimellä tai kytek sahkotyokalun pistotulpan pistorasiaan kaynnistysyktkimen ollessa kayntiasen nossa, altistat itsesi onnettouuksille.
Poista mahdollinen saatotyokalu tai kiinnitsavain ennen kuin kaynnistat sahkotyokalun. Kiinnitsavain tai saatotyokalu, joka on unohdettu paikalleen sahkotyokalun pyorivaan osaan, saattaa aiheuttaa tapaturman.
Välta kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Nain pystyt parenmin hallit-semaan sahkötyokalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä lóysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa likkuvien osien ulottuvila. Valjat vaatteet, korut ja pitkät hiukset voivat takertua likkuviin osjin.
Jos laitteissa on polynpoistolitantä, varmista, etta se on kytketty oikein ja toimil kunnolla. Polynpoistojar-Jestelman kaytto vahentaa polyn aiheuttamia vaaroja.

Tyoskentele keskittyneesti ja noudata aina turvallisuusmaarayksi. Hetkellenkin huolimattomus voi aheuttaa yakavia vammoja.

Sahkötyokalun kayttj haulto

Alä ylikuormita laitetta. Kaytakyseisen työhön tarkoitettua sahkötyokalua. Sopivan tehoisella sahkötyokalulla teet tyot parenmin ja turvallisemmin.
Alä kaytä sahkötyokalua, jota ei voida kaynistaa ja pysayttä kaynistystskytkimestä. Sahkötyokalu, jota e i voi enaa hallita kaynistystysyktmellà, on vaarallinen ja tāytyk korjautta.
Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sahkötyokalusta, ennen kuin suoritat saätoja, vaidat tarvikkeita tai viet sahkötyokalun varastoon. Nämä varotoimenpiteet estavat sahkötyokalun ta-hattoman käynnistymisen.
Säilytä sahkötyokalut poissa lasten ulottuvila, kun niita ei kayteta. Alä anna sellaisten henkilöiden kayttä sahkötyokalua, joilla ei ole tarvittavaa kayttokekmusta tai jotka eivat ole lukeneet tata kayttöohjetta. Sähkötyokalut ovat vaarallisia, jos niitta kayttavat kokemattomat henkilö.
Pida sahkötyokalut ja tarvikkeet hyvasskunnossa. Tarkista likkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sahkötyokalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sahkötyokalu ennen kayttoa. Monet tapaturmat johtuvat huonosti houlletuista sahkötyokalista.
Pida leikkausterat teravina ja puhtaina. Asianmukaisesti houletut leikkaustyokalut, joden leikkausreunat ovat teraviia, eivat jumitu herkasti ja niita on helppompi hallita.
Käytä sahkötyokaluja, tarvikkeita, ruuvauskärkia jne. näiden ohjeiden, käytöolosuhteiden ja työtehtävän mukaisesti. Sähkötyokalun märäystenvastainen kättto saattaa aiheuttaa yaaratilanteita.
Pida kahvat ja kadensijat kuivina ja puhtaina (oljytto-minja ra rasyvattomina). Jos kahvat ja kadensijat ovat liukkaita, et pysty yllattavissa tilanteissa ohjaamaan ja hallitsemaan tyokalua turvallisesti.

Akkukayttoisten tyokalujen kayttj haulto

Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu märätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Käytä sahkötyokalussa ainoastaan kyseseen sahkötyokaluun tarkoitettua akkua. Muunlaisen akun käytö saattaa aiheuttaa tapaturman ja tulipalon.
Pida irrotetu akku loitolla metalliesineista, kuten papereilittimista, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineista, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien va linen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

Väärastä käytösta johtuen akusta saattaa vuotaa nestettä. Välta koskettamasta nestettä. Jos nestetttä pääsee vahingossa iholle, huuhte kosketuskohta ve-dellä. Jos nestetttä pääsee silmiin, känny lisäksi läkärin puolen. Akusta vuotava;neste saattaa aiheuttaa arsytstä ja palovammoja.
Alä kayta akkua tai tyokalua, joka on vioittunut tai jo-hon on tehty mutoksia. Jos akut ovat vioittuneet tai nii-hin on tehty mutoksia, ne voivat toimia ennalta arva-mattomasti ja aiheuttaa tulipalon, rajahdyksen tai loukkaantumisyaaran.
Alä altista akkua tai tyokalua tulele tai aärimmäisille lampötiloille. Tulele tai yli 130^ kuumudelle altistaminen saattaa aiheuttaa rajahdyksen.
Noudata latausohjeita ja lataa akku tai tyokalu ohjeenmukaisen lamptola-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lamptilassa saattaa vauroiittaa akkua ja lisat palovaaraa.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sahkötyokalusi ja hyväksy korjauksiin vain alkuperäisla varaosia. Nain varmistat, etta sahkötyokalu sällyturvallisena.
Alia missan tapaukssya yrita itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutetu huoltopiste.

Ruuvinvaantimien turvallisuusohjeet

Pida sahkotyokalusta kiinni sen eristetyista kahvapin noista, kun teet sellaisia toitä, joissa kiinnike voi koskettaa pillossa olevia sahkjohtoja. Jos kiinnike koskettaa virrallista sahkjohtoa, tamä voi tehdä sahkotyokalun suojaamattomat metalliosat virrallisiki ja aiheuttaa sahkiskun laitteen kayttajalle.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikillisen ja-keluyhtion puoleen. Kosketus sahköjohtoon saattaa johtaa tulipaloon ja sahköiskuun. Kaasuputken vahingoittaminen saattaa johtaa rajähdykseen. Vesijohtoputen puh-kaisu aiheuttaa aineellisiayahinkoja.
Pida sahkötyokalusta kunnolla kiinni. Ruuvien kiristyk sen ja avauksen yhteydessa voi syntya hetkellisesti suuria reactiovoimia.
Varmista tyokappaleen kiinnitsy. Kadella pidettna tyokappale ei pysy luotettavasti paikallaan. Siksi se kannattaa kiinnittt a ruuvipenkin tai puristimien avulla.
Odota, kunnes sahkötyokalu on pysahtynyt, ennen kuin asetat sen sailytysalustalle. Sakhötyokalun hallinnan menettämisen vaara, koska käytötarvike voi pureutua sailytysalustan pintaan.
Akusta saattaa purkautua hoyrya, jos akku vioittuu tai jos akkua kaytetaan epasianmukaisesti. Akku saattaa syttya palamaan tai rajahtta. Jarjesta tehokas ilmanvaiohto ja kanny laakarin puoleen, jos havaitset arsytsta. Hoyry voi arsvttaa hengityvsteita.
Alä avaa akkua. Oikosulkvaara.

Teravat esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskat saattavat vauroiottaa akua. Tama voi johtaa akun oikosulkun, tulipaloon, savuamiseen, rajahtamiseen tai ylikuumenemiseen.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tälla ravalla saat estettyä akun vaarallisen ylikuormituksen.

Suojaa akkua kuumuudelta, esimeriksi pitkaikaiselta auringonpaisteelta, tuleta, liaita, vedeltaja Kostenudelta. Rajahdys-ja oikosulkuvaara.

Sammuta sahkotyokalu valittomasti, jos kayttotarvike jumittuu. Varaudu takaisk aniheuttamiin voimakkaisin reactiovoimin. Kayttotarvike jumittuu sahkotyokalun ylikuormitustapaukssaa tai teran jaedess puristuksiin tyokappaleeseen.

VAROITUS

Laikkahionnan, sahauksen, tasohionnan, porauksen yms. toiden

yhteydessä syntyvä poly saattaa aiheuttaa karsinogeneenisia, teratogeenisia tai mutageenisia vaikutuksa. Muutamia esimerkkeja näiden polylaatujen sisälämista aineista: lyijymaalien sisälämä lyij; tiillen, sementin ja laastin sisälämä kiteinen piioksidi; kemiallisi taskitellyn puun sisälämä arseeni ja kromaatti. Sairastumisriskiin vaikuttaa, kuinka usein naille aineille altistutaan. Vaaran vahentamiseksi toitä tulee tehdä vain hyvin tuuletetuissa tiloissa asianmukaisia henkilonsuojaimia (esim. hengityssuojaimet, jotka suodattav pienimmätkin polyhiukkaset) käyttaen.

Estā tahaton käynistyminen. Varmista, etta käynistyskytkin on pois paälta, ennen kuin asennat akun. On-nettomusvaara, jos kannat tyokalua sormi käynistysktkimellä tai asennat akun käynistysktkimen ollessa paällä.
Käytä vain virheettömiä käytötarvikkeita. Ne eivat saa olla myoskän liian kuluneita. Vialiset käytötarvikkeet saattavat murtua, mika voi johtaa tapaturmiin ja esinevahinkoihin.
Varmista, etta asennat kayttotarvikkeen kunnolla paikalleen kayttotarvikkeen pitimeen. Huonosti pitimeen kiinnitetty kayttotarvike saattaa irrota ja sinkoutua hallitsemattomasti ympaeriinsa.
Noudata varovaisuutta pitkien ruuvien kiinityksessä. Ruuvauskärki saattaa luiskahtaa irti ruuvinkannasta. Pitkien ruuvien ruuvaus on usein vaikeea ja ruuvauskärki saattaa luiskahtaa irti ruuvinkannasta, mikä voj johtaa tapaturmaan.
Tarkista asetetu pyorintasuunta, ennen kuin kaynissitat sahkotyokalun. Kun haluat esimerkiki avata ruuvin ja pyorintasuunta on asetetu paivastaiseksi, tasta saattaa seurata sahkotyokalun voimakas, hallitsematon like.
Alä kaytä sahkötyokalua porakoneena. Sähkötyokalut joissa on irrotuskytkin, eivat sovellu poraamiseen. Kytkin voi katkaista toiminnan automaattisesti ja varoittamatta.
Varoitus! Bluetooth-ominaisuudella varustetun sah-kotyokalun kayttö voi aiheuttaa hairiöita muille lait-elle ja järjestelmille, lentoikoneille ja laakietieteelli

124 | Suomi

sille laitteille (esim. sydarentahdistin, kuulolaitteet). Lisaksi on mahdollista, etta se aiheitta haittaa tyokalun valittomassä laheisyydessä oleskeleville ihmisille ja elämille. Ålä kayta Bluetooth-ominaisuudella varustettua sahkötyokalua läketieteellisten laitteiden, huoltoasemien, kemiallisten laitosten, rajähdyvaarallisten tiloen ja rajaytysalueiden laheisyydessä. Ålä kayta Bluetooth-ominaisuudella varustettua sahkötyokalua lentokoneissa. Välta pitkäkestoista kayttöa kehon valittomssä laheisyydessä.

Bluetooth duotenimi sekā vastaavat kuvamerkit (logot) ovatrekisteröityjä tavaramerkkeja ja Bluetooth SIG, Inc. -yhtön omaisuutta. Robert Bosch Power Tools GmbH käyttaa naita tuotenimia/kuvamerkkeja aina lisenssillä.

Tuotteen ja ominaisuaksien kuvaus

Lue kaikki turvallisu- ja kayttoohjeet. Turvallisu- ja kayttoohjeiden noudattamatta jattaminen voj hohtaa sahkoiskuun, tulipaloon ja/ tai yakavaan loukkaantumisen.

Huomioi käytööhjeiden etuosan kuvat.

Märäyksenmukainen käytto

Ruuvausjarestelma BT-EXACT/BT-ANGLEXACT ja EXACnecT on tarkoitettu ruuvien kiinnittamiseen ja irrottamiseen sekä mutterien kiristamiseen ja avaamiseen ohjeenmukaisen mittojen ja tehokkuuksien rajoissa. Sitä ei ole tarkoitettu ruuvilitokens väantomomentin tai kiertokulman dokumentointiin.

Ruuvausjärestelmä mahdollistaar ruuvaussignaalien langat-oman tiedonsiirron langattoman Bluetooth®-teknologian avulla. BT-EXACT- ja BT-ANGLEEXACT-sarjan teollisuusakku-ruuvinvaantimien OK-signaalit ja Ei OK -signaalit (ruvaustulos OK / ei OK) lahetetaan EXACconncT-perusasemalle. BT-EXACT- ja BT-ANGLEEXACT-sarjan ruuvinvaantimiä ei voikäytta ilman EXACconncT-perusasema: ruuvinvaantimet ovat toimitettaessa lukittuja ja ne voi vapauttaa vain EXACconncT-perusaseman avulla.

Lue EXACconnecT-perusaseman kayttoopas ja noudata siinä anettuja ohjeita. Ota ensin EXACconnecT-perusasema kayttoon.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sah-kotyokalun kuvaan.

(1) Kayttotarvike (esim. ruvaushylsy)
(2) Kayttotarvikkeen pidin
(3) Kulmaruuvauspa
(4) Kiintoavain, avainkoko 27 mm
(5) Kulmapaan laipan avainpinta
(6) Kiintoavain, avainko 22 mm
(7) Väantömomenttietuksen luisti
(8) Ripustussanka
(9) Ruuvillitoksen LED-merkkivalo
(10) Bluetooth®-yhteyden LED-merkkivalo
(11) Akun lataustilan LED-merkkivalo
(12) Kaynnistyskytkin
(13) Suunnanvaithokytkin
(14) Kiinnitsylovet ripustussankaa varten
(15) LED-valon pidin
(16) Liitinmutterin avainpinta
(17) Akun lukituksen avauspainike
(18) APT-pistokkeella varustettu akku
(19) Merkintärengas
(20) Työvalo
(21) Latauslaite
(22)Pistotulppa
(23) Latauslaitteen vihrea LED-merkkivalo
(24) Latauslaitteen punainen LED-merkkivalo
(25) Pikaistukka
(26) Sātötyōkalu
(27) Kuusiokoavain
(28) Sāṭtōlevy
(29) Lukkorengas
(30)Kotelokuoren ontelo
(31) Kahva (eristetty kahvapinta)

Kuvassa nakyvä tai tekstissä mainittu lisātarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikekuvas-tostamme.

Tekniset tiedot

TeollisuusakkuruuvinväänninBT-EXACT	2467
		0 602 491 433	0 602 491 437	0 602 491 431	0 602 491 439
Tuotenumero
Väantömomentin säätöalue Nm 0,5-2 1-4 1-6 1,5-7
Tyhjäkäntyterrisluku n0	min-1	600A) kanssa	900	A) kanssa	600	A) kanssa	150 A) kanssa
Nimellinen jännite V 9,6,9,6 9,6 9,6
Pyörimissunta		OQ		OQ		OQ	OQ
Käytötarvikkeen pidin SWF 1/4" SWF 1/4" SWF 1/4" SWF 1/4"
Tietolittymä (radiosignaali) Langaton Bluetooth®-teknologia, luokka 2 (erittely 1.2)

Suomi | 125

Teollisuusakkuruuvinväännin	2467
BT-EXACT
Maks. kantama m 10 10 10 10
Paino EPTA-Procedure 01:2014 -ohjeidenmukaan	kg 0,80 0,80 0,80 0,80
Suositelu ympäristön lämpötila latauksenyhtydessä	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Sallittu ympäristön lämpötila käytössä ja säilytkessä	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Käytötajuusalue MHz 2 402-2 480 2 402-2 480 2 402-2 480
Lähysteho maks. mW 0,5 0,5 0,5 0,5
Sujoaus IP 20 IP 20 IP 20 IP 20

A) mitatu 20-25°C lampotilassa akun 2607335681 kanssa.
B) rajoitetu teho, kun lamptola on < 0^

TeollisuusakkuruuvinväänninBT-EXACT	8912
Tuotenumero	0 602 491 443		0 602 491 435	0 602 491 441
Väantömomentin säätöalue	Nm	1,5-8	1,5-9	1,5-12
Tyhjäkäntyikierrosluku n0	min1	650A) kanssa	350B) kanssa	400A) kanssa
Nimellinen jännite	V 12		9,6 12
Pyörimissunta		OQ	OQ	OQ
Käytötarvikkeen pidin		SWF O 1/4"	SWF O 1/4"	SWF O 1/4"
Tietolittymä (radiosignaali)		Langaton Bluetooth®-teknologia, luokka 2 (erittely 1.2)
Maks. kantama	m 10 10 10
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg	0,90	0,80	0,90
Suosittelu ympäristön lämpötila latauksen yhteydessä	°C 0 ... +35		0 ... +35	0 ... +35
Sallitu ympäristön lämpötila käytössä ja säilytkessä	°C	-20 ... +50	-20 ... +50	-20 ... +50
Käytötajuusalue	MHz	2 402-2 480	2 402-2 480	2 402-2 480
Lähetysteho maks.	mW	0,5	0,5	0,5
Sujoaus		IP 20	IP 20	IP 20

A) mitatto 20-25°C lampotilassa akun 2607335683kanssa.
B) mitatto 20-25°C lamptilassa akun 2607335681 kanssa.
C) rajoitetti teho, kun lamptola on < 0^

Teollisuusakkukulmaruuvinvännin BT-ANGLEEXACT	236
Tuotenumero	0 602 491 647 0 602 491 656 0 602 491 652
Väantömomentin säätöalue	Nm	0,7-2	0,7-3	1,5-6
Tyhjäkäntyterrosluk un	min-1	110A) kanssa	420A) kanssa	650A) kanssa
Nimellinen jännite	V	9,6	9,6	9,6
Pyörimissunta		OQ	OQ	OQ
Käytötarvikkeen pidin		SWFO 1/4"	SWFO 1/4"	SWFO 1/4"
Kulmaruuvaspää		■ 1/4"	■ 1/4"	■ 1/4"
(tilattava erikseen)		■ 3/8"	■ 3/8"	■ 3/8"
		○1/4"	○1/4"	○1/4"
Ruuvaspää		SWFO 1/4"	SWFO 1/4"	SWFO 1/4"
(tilattava erikseen)

Bosch Power Tools

Teollisuusakkukulmaruuvinvännin BT-ANGLEEXACT

236

Tietoliittymä (radiosignaali) Langaton Bluetooth®-teknologia, luokka 2 (ertrtely 1.2)

Maks.kantama m 10 10 10

Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 1,0 1,0 1,0

Suositelu ympäristön lampötila latauksen yhtey- dessä ^ C0 +350 +350 +35

Sallitu ympäristön lampötila käytössä ja sailytk- ^ C - 20 +50 - 20 +50 - 20 +50 sessä

Käytötajuusalue MHz 2402-2480 2402-2480 2402-2480

B) rajoitetu teho, kun lamptola on < 0^

7815

Teollisuusakkukulmaruuvinväännin BT-ANGLEEXACT

Tuotenumero	0 602 491 669	0 602 491 651	0 602 491 650
Väantömomentin säätövalue	Nm	2-7	1,5-8
Tyhjäkäntyikierrosluk un	min-1	110A)kanssa	420A)kanssa
Nimellinen jännite	V 9,6 9,6 9,6
Pyörimissunta		OQ	OQ
Käytötarvikkteen pidin	SWF O 1/4"		SWF O 1/4"
Kulmaruuvauspää	■ 1/4"		■ 1/4"
(tilattava erikseen)	■ 3/8"		■ 3/8"
	○ 1/4"		○ 1/4"

Tietoliittymä (radiosignaali) Langaton Bluetooth®-teknologia, luokka 2 (ertrtely 1.2)

Maks. kantama m 10 10 10

Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 1,0 1,0 1,0

Suositeltu ympäristön lampötila latauksen yhtey- ^ C0 +350 +350 +35 dessa

Sallitu ympariston lamptila kaytossa3] ja sailytyk- ^ C - 20 +50 - 20 +50 - 20 +50 sessa

Käytötajuusalue MHz 2402-2480 2402-2480 2402-2480

Lahetystehomaks.mW0,50,50,5

Sujoaus IP 20 IP 20 IP 20

A) mitatto 20 - 25^ lamptilassa akun 2607335681 kanssa.

B) rajoitetu teho, kun lamptola on < 0^

172330

Teollisuusakkukulmaruuvinvännin BT-ANGLEEXACT

Tuotenumero		0 602 491 675 0 602 491 673 0 602 491 671
Väantömomentin säätöalue Nm	6-17	kova ruuvausalusta5-13pehmeä ruuvausa-lusta	7-23	8-30
Tyhjäkäntyterrisluku n0	min-1	560A) kanssa	320A) kanssa	220A) kanssa
Nimellinen jännite	V	14,4	14,4	14,4
Pyörimissunta		Q0	Q0	Q0

Teollisuusakkukulmaruuvinväännin	17 23 30
BT-ANGLEEXACT
Käytötarvikkeen pidin	■ 3/8" ■ 3/8" ■ 3/8"
Kulmaruuvauspää
(tilattava erikseen)
Tietoliittymä (radiosignaali) Langaton Bluetooth®-teknologia, luokka 2 (erittely 1.2)
Maks. kantama m 10 10 10
Paino EPTA-Procedure 01:2014 -ohjeden mukaan kg 1,5 1,5 1,5
Suosittelu ympäristön lämpötila latauksen yhtey-cessä	°C 0 ... +35 0 ... +35 0 ... +35
Sallitu ympäristön lämpötila käytössä ja säilytk-cessä	°C -20 ... +50 -20 ... +50 -20 ... +50
Käytötajuusalue MHz 2 402-2 480 2 402-2 480 2 402-2 480
Lähysteho maks. mW 0,5 0,5 0,5
Sujoaus IP 20 IP 20 IP 20

A) mitatto 20-25°C lampotilassa akun 2607 335 685 kanssa.
B) rajoitetti teho, kun lamptila on < 0^

Ni-MH-akku 9,6 12,0 14,4
Tuotenumero		2 607 335 681	2 607 335 683	2 607 335 685
Kennomäärää		8	10	12
Akun jännite	V	9,6	12,0 14,4
Kapasiteetti	Ah	2,6	2,6	2,6
Paino EPTA-Procedure 01:2014 -ohjeden mukaan	kg 0,55 0,70 0,80
Suositellut latauslaitteet		AL 2450 DV	AL 2450 DV	AL 2450 DV

Kulmaruuvauspää	1/4"	3/8"	3/8"	1/4"	SWF 1/4"
Tuotenumero	0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Paino EPTA-Procedure	kg 0,20 0,20 0,20 0,20 0,20
01:2014 -ohjeiden mukaan

Suora ruuvauspää		SWF ● 1/4"
Tuotenumero		0 607 453 631
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg	0,20

Melu-/tarinatiedot

Melupästöarvot on märitetty standardin EN 62841-2-2 mukaan.

Sahkotyokalun tyypillinen A-painotettu aennpainetaso on 70 dB(A). Epavarmuus K = 3 dB. Melutasao voitoiden aikana ylittaa 80 dB(A) arvon.

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_n (kolmen suunnan vektorisumma) ja epavarmuus K on märitetty standardin EN 62841-2-2 mu-kaan: ruvaaminen: a_n < 2,5m / s^2 K = 1,5m / s^2

Näissä käyttoohjeissa ilmoitetut tärinä- ja melupaëstötedot on mitattu standardissa märiritetyn mittausmenetelman mukaan ja niitta voi käytta sahkötyokalujen keskinäiseen vertafluun. Ne soveltuvat myos tärinä- ja melupaëstöjen alustavaan arvointiin.

Ilmoitetut tärä- ja melupäastot vastaavat sahkötyokalun pääasialisia käyttoptapoja. Tärä- ja melupäastot saattavat

kuitenkin poiketa ilmoitetuista arvoista, jos sahkotyokalua kaytetaan tosiin toihin, muilla kayttotarvikkeilla tai riittamattomasti houllettuna. Tama saattaa suurentaa koko tyosken- telyajan tarina- ja melupaastoja huomattavasti.

Tärina- ja melupäastöjen tarkaksi arvioimiseksi on huomioitava myos ne ajat, joloin laite on sammutettuna tai tyhjäkaynnillä. Täm voi vahentaa huomattavasti koko työskelelyajan tärina- ja melupäastöja.

Maarittele tarvittavat lisavarotoimenpiteet kayttajan suoylemiseksi tarin anaiheuttamilta haitoilta (esimerkiki sahkotyokalujen ja kayttotarvikkeiden huoIto, kasien pitaminen lampiminaja tyoproscessien organisoInt).

Asennus

Vakiovarustus

Teollisuusakkuruuvinvaantimet toimitetaan ilman akkua. Teollisuusakkukulmaruuvinvaantimet toimitetaan ilman kulmaruuvauspaata ja akkua.

Ota sopivien tarvikkeiden valintaan liittyvissa kysmyksissa yhteyttä Bosch-teollisuustyokalujen edustajaan.

Käytto- ja sailytysymparistö

Sahkotyokalu on tarkoitettu ainoastaan sisakayttoon.

Tyokalun kunnollisen toiminnan varmistamiseksi kayttoympariston lampotilan tulee ola ^-5 +50^ (23 122^) ja suhteellisen ilmankosteuden 20 - 95% (ei kondensoitumista).

Akun sailytyspaikan lampotilan tulee ola 0...45 ^ C (32...113 ^ F ), jotta akukennot eivat vauroidu.

Kulmaruvauspän asentaminen

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Tähn teolliususakkukulmaruuvinvaantimeen on ensmäiseksi asennettava sopiva kulmaruuvauspää (katso "Teknisitetod", Sivu 124).

Varmista, etta suunnanvaihtokytkin on keskiasennossa (kaynnistysvarmistin) ja akku on poistettyakalusta, ennen kuin asennat, saadat tai irrotat ruuvauspaan.

Pida kiintoavaimella (6) kiinni sahkotyokalun kulmapaan laipan avainpinnasta (5).

Alä missän tapauksessa purista sahkötyokalua kote-lokuorien kohdalta.

Asenna kulmaruuvauspää (3) haluamaasi asentoon laippaan, aseta kiintoavain (4) avainpintaan (16) ja kierra liitinmutteri kiinn.

Pida tassy hteydessa kulmapaan laippaa paikallaan kiintoa- vaimella (6).

BT-ANGLEEXACT 23 | 30

Naita teollisuusakkukulmaruuvinvaantimiä voi kayttä vain kulmaruvauspän 0607451618 kanssa.

Ripustuskoukku

Ripustussangan (8) avulla voit kiinnittä sahkötyokalun ripustuskoukkuun.

Aseta ripustussanka (8) sahkötyokalun paalle ja lukitse se loviin (14).

Tarkasta saannollisin valiajoin ripustuskahvan ja ripustuskoukun kunto.

Lataus

Huomautus: latauslaite ja akut eivat kuulu vakiovarustuk- seen.

Kuvassa oleva pistotulppa voi poiketa eman sahkötyokalusi pistotulpasta.

Varmista, etta latauslaite ja akku soveltuvat oman maasi sahkoverkolle.

Latauslaite AL 2450 DV (katso kuva A)

Kytke latauslaite (21) pistotulpan (22) kanssa sahkoverkkoon ja asenna akku (18) oikeassa asennossa latauslaitteen lataausaukkoon.

Ala asenna/irrota akka vakisin. APT-pistokkeella (Akku Pack Top) varustetut akut ovat rakenteeltaan sellaisia, etta ne sopivat vain oikeassa asennossa sahkotyoka luun ja latauslaitteeseen.

Vihrea LED-merkkivalo (23) alkaa vilkua. Tama osoittaa la-taussahkon virtaavan. Lataaminen loppuu automaattisesti, kun akku on taynnä. Lataamisen loputtua vihrea LED-merkkivalo lakkaa vilkumasta ja alkaa palaa jatkuvasti. Noin 2 sekuntia kuuluva ainnerkki ilmoittaa, etta akku on taynnä.

Jatkuvasti palava punainen LED-merkkivalo (24) tarkoittaa alennetulla latausvirralla tapahtuvaa lataamista. Jos punainen LED-merkkivalo vilkkuu, lataaminen ei ole mahdollista.

Viat - syyt ja korjausohjeet

Syy Korjaustoimenpide

LED-merkkivalot eivat syty

Latauslaiteen pistotulppaa Kytke pistotulppa (kunnolla) ei ole kytketty (kunnolla) pis- pistorasian torasiaan

Pistorasia, verkkojho toi la- Tarkista verkkojannite, anna tauslaite on vialinen valtuutetun Bosch-huoltopiste teen tarkistaa latauslaite

Lataaminen ei ole mahdollista

Akun lampotila ei ole sallitulla Jaahdyta tai lammita akku alueella sallittuun 0...45°C (32...113°F) lampotilaan

Akun koskettimet ovat likai-sia Puhdista akun koskettimet (esim. asenna ja irrota akku useamman kerran), tarvit-taessa vaihda akku

Akku on vialinen Vaihda akku uuteen

Akkua ei ole asennettu tai se Asenna akku (kunnolla) akun on asennettu vaarin lataausaukloon

Liäntä sähköverkloon

Huomautus: huomaa, etta toimitetun sahkötyokalun vakiovarustus ei sisälla akka.

Alia missan tapaukssaea sailyta akkuja akkutyoka lussa. Akut kestavat pitempaan ja ovat helppomin ladattavissa, jos ne sailytetaan erillan laitteesta. Muista aina ladata akku tayteen ennen kayttoa, jos se on ollut pitkaan kayttamatta.

Akun Iataus

Lataa akku sille sopivassa latauslaitteessa, ennen kuin asennat sen sahkotyokaluun. Tarkemmat latausohjeet voit katsoa latauslaitteen kayttohojeista ja tam'an ohjekirjan kohdasta (katso "Lataus", Sivu 128).

Akku on varustetu NTC-lampotilanvalvonnalla, joka salli la-taamisen vain, kun akun lampotila on 0...45°C (32...113°F). Tamakimsoi akun eliniān. Oikealla käytötavalla akku kestäjopa 3 000 latauskertaa.

Uusi tai pitkan aikaa kayttamatta ollut akku saavuttaa tayden tehonsa vasta n. viiden lataus- ja purkausvaiheen jälkeen. Akut Kannattaa ladata vasta sen jälkeen kun sahkötyokalun punainen "akun lataustilan" LED-merkkivalo sytty.

Akun asennu ja irrotus

Kytke suunnanvaithokytkin (13) keskiasentoon. Täm alukitsee kaynistystyktkimen (12)"pois pälta" -asentoon ja esta siten sahkötyokalun tahattoman kaynistymisen. Tyonna ladatu akku (18) sahkötyokalun kahvaan.

Asenna akku oikeassa asennossa paikalleen, niin etta luki-tuksen avauspainikkeet (17) napsahtavat tuntuvasti kiinnisahkotyokalun kahvaan.

Alä asenna/irrota akkua vakisin. APT-pistokkeilla (Akku Pack Top) varustetut akut ovat rakteelaan sellaisia, etta ne sopivat vain oikeassa asennossa sahkötyoka luun ja latauslaitteseen.

Kun haluat irrottaa akun (18), paina molempien puolien luki-tuksen avauspainikkeita (17) ja vedä akku takakautta ulos kahvasta.

Käytötarvikkeen vaihto pikaistukalla varustetun ruuvaspään yhteydessä (katso kuva B)

Varmista, etta asennat kayttotarvikkeen kunnolla paikalleen kayttotarvikkeen pitimeen. Huonosti pitimeen kiinnitetty kayttotarvike saattaa irrota ja sinkoutua hallitsemattomasti ymparsiinsa.

BT-EXACT 2|4|6|7|8|9|12

BT-EXACT-sarja on varustetu 1/4":n pikaistukalla (SWFO 1/4").

BT-ANGLEEXACT2|3|6

Tahan teolliususakkukulmaruuvinvaantimeen on saatatvana 1 / 4" n pikaistukalla varustetu kulmaruuvauspaa (tuotenu-mero 0607 453 631).

BT-ANGLEEXACT 2|3|6|7|8|15

Tāḥn teollisuusakkukulmaruuvinvaantimeen on saatatvana 1/4":n pikaistukalla varustetu kulmaruuvauspää (tuotenu- mero 0 607 453 630).

Käytötarvikkeen asennus

Vedä pikaistukkaa (25) eteenpäin. Asenna käytötarvike (1) käytötarvikkeen pitimeen (2) ja vapauta pikaistukka. Käytä vain sellaisia käytötarvikkeita, joissa on sopiva kiinni-tyspaä (1/4":n kuusiokanta).

Aly rita asentaa poranteria tahan pikaistukkaan. Katkaisukytkimellva varustetut teollisuusakkukulmaruuvin vaantimet ja teollisuusakkuruuvinvaantimet eivat sovellu poaustohin. Kytkin voi katkaista toimnan automaattisesti ja varoittamatta. Jos jatkata paraamista kytkimen katkaistua to-minnan, sahkotyokalu saattaa riistaytya otteestasi, ennen kuin katkaisukytkin reagoi uudelleen.

Käytötarvikkeen irrotus

Vedä pikaistukkaa (25) teeenpän. Irrota käytötarvike (1) käytötarvikkeen pitimesti (2) ja vapauta pikaistukka.

Käytötarvikkeen vaihto neliokannalla varustetun ruuvauspän yhteydessä

Varmista, etta asennat kayttotarvikkeen kunnolla paikalleen kayttotarvikkeen pitimeen. Huonosti pitimeen kiinnitetty kayttotarvike saattaa irrota ja sinkoutua hallitsemattomasti ympärinsä.

BT-ANGLEEXACT2|3|6|7|8|15

Tāhan teollisuusakkukulmaruuvinvaantimeen on saatavana 1 / 4" n neliokannalla varustetu kulmaruvauspäa (tuotenumero 0607 453 617) sekä 3/8":n neliokannalla varustetu kulmaruvauspäa (tuotenumero 0607 453 620).

BT-ANGLEEXACT2|7|17|23|30

Tahan teollisuusakkukulmaruuvinvaantimeen on saatavana 3 / 8" n neliokannalla varustetu kulmaruuvauspaa (tuotenu- mero 0607451618).

Käytötarvikkeen asennus

Paina käytötarvikkeen pidikkeen (2) neliokannan tappia esimerkiki ohuen ruuvitaltan avulla sisäänpain ja työnna käytötarvike (1) neliokannan paallee. Varmista, etta tappi lukkiutu käytötarvikken aukkoon.

Käytötarvikkeen irrotus

Paina käytötarvikkeen (1) aukossa olevaa tappia sisäänpain ja vedä käytötarvike irti käytötarvikken pitimasta (2).

Käytötarvikkeen vaihto kuusiokololla varustetun ruuvauspän yhteydessä (katso kuva C)

Varmista, etta asennat kayttotarvikkeen kunnolla paikalleen kayttotarvikkeen pitimeen. Huonosti pitimeen kiinnitetty kayttotarvike saattaa irrota ja sinkoutua hallitsemattomasti ympärinsa.

BT-ANGLEEXACT2|3|6|7|8|15

Tāhan teollisuusakkukulmaruuvinvaantimeen on saatatana 1/4":n kuusiokololla varustetu kulmaruuvauspaä (tuotenu- mero 0 607 453 618).

Käytötarvikkeen asennus

Työnnä käytötarviketta (1) käytötarvikkeen pitimen (2) kuusiokoloon, kunnes se lukittuuntuvasti paikalleen.

Käytötarvikkeen irrotus

Vedä käytötarvike (1) irti käytötarvikkeen pitimasta (2), tarvittaessa pihtien avulla.

Käytto

Käytä henkilökohtaisia suojavarusteita.
Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. polynaamari, luistamattomat turvajalkineet, suojakypärä tai kullonsuojaimet kulloisenkin tehtävän mukaan)

kaytto vahentaa loukkaantumisriskia.

Käytöönotto

Kun haluat kaynnistaa sahkotyokalun, saada ensin pyorintasuunta suunnanvaihtokytkimella (13): sahkotyokalu kaynistyy vain, kun suunnanvaihtokytkin (13) ei ole keskiasennossa (kaynnistyssalpa).

Pyorintasuunnan valinta (katso kuva D)

Siirra suunnanvaihtokytkintä (13) vain, kun sahkötyökalu on pysaytetyä.

Pyorintasunta myotapiaa: kun haluat kiinnittaa ruveja, kytke suunnanvahtokytkin (13) vasempaan aariasentoon.

Pyorintasunta vastapäivän: kun haluat lóysatai tai irrot-taa ruuveja, kytke suunnanvaihtokytkin (13) oikeaan aia-sentoon.

Työvalon sytytäminen

Työvalo (20) valaisee ruuvauskohdan tehokkaasti. Työvalo (20) sytty, kun painat kevysti käynnistyskytkintä (12). Kun painat käynnistyskytkintä voimakkaammin, sahkötyokalu käynnistyy ja työvalo palaa edelleen.

Aikäistymisen.

Kännistys ja pysäytys

Ruuvinvaantimissa on vaantomomentista riippuva katkaisukytkin,jonka voi saataa ilmoitetun alueen rajoissa. Se reagoi, kun valittu vaantomomentti on saavutetu.

Huomautus: jännitteensään tätyy ottaa ensin käytöön, jos ruuvinvaanninta käytetaan jänniteadapterin kanssa.

Kännistä sahkötyokalu painamalla käynistyskytkin (12) pohjaan.

Sähkötyokalu sammuu automaattisesti, kun valittu väntö-momentti on saavutetu.

Jos vapautat käynistystyktkimen (12) liian aikaisin, valittua vaantomomentlia ei sauvuteta.

Työskentelyohjeita

Sähkötyokalu on varustetu radiosignaalilitannä. Paikallisia käytörajoitsuksia (esimerkiki lentokoneissa tai sairaaloissa) on noudatettava.
- Irrota sahkötyokalu sahköverkosta, ennen kuin teet tyokalun asetuksia, vaildat käytötarvikkeita tai asetat tyokalun syrjän. Täm vaROTOimenpide estaa sahkötyokalun tahattoman kaynistymisen.
Aseta sahkötyokalun ruuvauskärki mutteriin/ruuvin valn kun moottori on sammutettu. Pyorivat kayttotar-vikkeet saattavat luiskahtaa irtuuvista/mutterista.
- Irrota akku, ennen kuin alat tehdä sahkötyokaluun liityviä toitä (esim. huolto, käytötarvikken vaihto, jne.). Irrota akku myös sahkötyokalun kuljetuksen ja saïlytyksen ajaksi. Käynistyskytkimen tahaton pailalus aiheuttaa loukkaantumisvaaran.

Väantömomentin valinta (katso kuvat E-G)

Väantömomentti riippuu katkaisukytkimen jousijännityksesta. Katkaisukytkin katkaisee voimansiirron valitun väantömomentin kohdalla kummassakin ruuvaussunnassa.

Käytä tarvitsemasi väantömomentin valintaan vain mukana toimitettua saatötyokalua (26).

Työnnä sahkötyokalun luisti (7) kokonaan taakse.

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Työnnä kuosiokoloavain (27) käytötarvikkeen (26) sisään ja kierrä sita hitaasti.

Heti kun kytkimessä nakyy pieni uloskaartuma (saatolevy (28)) rungon aukon kohdalla, tyonnä saatotyokalu (26) tän uloskaartumaan ja kierrä saatotyokalua.

BT-EXACT2|4|6|7|8|9|12

Työnnä kuusiokoloavain (27) käytötarvikkeen pitimeen (2) ja kierra sitä hitaasti.

Heti kun kytkimessā nakyyy pieni uloskaartuma (sātölevy (28)) rungon aukon kohdalla, tyonnā sātötyōkalu (26) tāhān uloskaartumaan ja kierrā sātötyōkalua.

Kierto myotapäivän = suurempi vaantomomentti; kierto vastapäivän = pienempi vaantomomentti.

Ota saatotyokalu (26) pois. Tyonna luisti (7) takaisin eteen, jotta se suojaa kytkintai liaita.

Huomautus: tarvittava saatro riippuu ruuvilitiksen tyypista ja se kannattaa maarittta kokeilemalla. Tarkasta koelitos momentiavaimella.

Sädā väntomomenttia vain ilmoitetuissa rajoissa, koska muuten katkaisukytkin lakkaa toimimasta.

LED-merkkivalo

Akun lataustilan merkkivalo

Jos akku (18) taytyy ladata, vihrea LED-merk-kivalo (11)vikkuu ja kuulet merkkiääen. Täm jalkeen voit tehdä viel enintaan 6-8 ruu

vausta.

Jos LED-merkkivalo palaa punaisena, kapasiteetti ei enaariiute uenteen ruuvinvaantooi tai sahkotyokalu on yikuormitetu. Sakhotyokalua ei voi enaakaynnistaa. Kaynistysvarmistin pysyy aktivisena, kunnes akku on irrotetu sahkotyokalusta ja ladattu akku on asennettu sihen.

Kun kaytat janniteadapteria, punainen LED-merkkivalo (11) tarkoittaa ylikuormitusa.

Jos punainen LED-merkkivalo (11) vilkkuu, sahkötyokalu on ylikuumentunut ja kytketty pois paälta. Odota, kunnes vilkunta lakkaa hetken kuluttua automaattisesti, ennen kuin otat sahkötyokalun uudelleen käyttoön.

Sähkötyokalun huomattavasti lyhentynyt käntyiaika jokaisen latauskerran jälkeen on merkki siita, etta akku Kannattaa vaihtaa uuteen. Hävität käytösta pointetut akut maakohtaisen lakimäräysten mukaan.

Huomautus: jos käytät akun (18) sijasta janniteadapteria ja jannitteensäädintä 4EXACT, LED-merkkivalo (11) ei toimi.

Ruuvaamisen merkkivalo

Katkaisukytkin katkaisee voimansiirron, kun valittu vaantomomentti saavutetaan. LED-merkkivalo (9) palaa vihreana.

Jos valittua vaantomomentia ei ole saavutettu, LED-merkki-valo (9) palaa punaisena ja kuulet merkkiänen. Ruuvaus taytyt sehä uudelleen.

Bluetooth®-yhteyden merkkivalo

Paina käynnistyskytkintä (12), jotta Bluetooth®-yhteys kytkeytyt toimintaan. Punainen LED-merkkivalo (10) vilkkuu ruuvinvaantimen etsiessä yhtyettä.

Jatkuvasti palava punainen LED-merkkivalo (10) ilmoittaa, etta Bluetooth-yhteys on muodostetu. Ruuvinvaannin on kuitenkin yha likittu.

Kun EXACconnecT-perusasaema antaa ruuvinvaantimen kayt-toluvan, LED-merkkivalo (10) sammuu.

Jos painaessasi kaynnistysktkinta LED-merkkivalo (10) vilkkuu vain hetken ja sammuen jälkeen, ruuvinvaantinen kaytettavissä oleva sahkövirta ei riita enaa yhteyden muodostamiseen.

Toistosuoja

Jos katkaisukytkin on katkaissut ruuvaattaessa voimansiirron, moottori sammuu. Moottorin voi kaynnistaa vasta 0,7 sekunnin kuluttua uudelleen. Talla tavalla estetaan kiinnityn ruuviitoksen tahaton lisakiristys.

Kulmaruvauspän saatö

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Kulmaruuvauspään (3) voi säätä yhteensä kahdeksaan eri asentoon.

Pida kiintoavaimella (6) kiinni sahkotyokalun kulmapaan laipan avainpinnasta (5).

Alia missaan tapauksessa purista sahkotyokalua kote-lokuorien kohdalta.

Löysä kliantoavaimella (4) liitinmutteria avainpinnan (16) kohdalta. Säädä kulmaruuvauspaätä (3) 45 asteen portain haluamaasi asentoon ja kirista sen jälkeen kiintoavaimella (4) liitinmutteria avainpinnan (16) kohdalta.

Pida tassa yhteydessa kulmapaan laippaa paikallaan kiintoa-vaimella (6).

LED-työvalon saatö (katso kuva H)

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Irrota merkintarengas (19) ohuella ruuvitaltalla, lastalla, tms. tyokulla. Siirr lukkorengas (29) lukkorengaspihdeillataakse kotelokuoren paalle.

Tämän jälkeen voit saaatä LED-työvalon pitimen (15) molemmat LED-työvalon (20) ympäröivat kuoripuoliskot halua-maasi asentoon. Alä vaurioita LED-työvalon sähköjohtoa ja työnnä se taitamatta sille varattun kotelokuoren onteloon (30). Asenna LED-työvalon (20) ympärille molemmat LED-työvalon pitimen (15) kotelokuoret.

Paina lukkorengas (29) ja merkintärengas (19) takaisin pailoilleen.

Hoito ja huelto

Huolto ja puhdistus

• Irrota akku, ennen kuin alat tehdä sahkötyokaluun liityviä toitä (esim. huolto, käytötarvikkeen vaihto,

jne.). Irrota akku myos sahkötyokalun kuljetuksen ja sailytyksen ajaksi. Kaynnistyskytkimen tahaton pailalus aiheuttaa loukkaantumisvaaran.

Pida sahkotyokalu ja tuuletusaukot puhtaina luotettavan ja turvallisen tyoskentelyn varmistamiseksi.

Sähkötyokalun voitelu

Voiteluaine:

Vaihteiston erikoisrasva (225 ml) Tuotenumero 3605430009

Molykoterasva Moottorioljy SAE 10/SAE 20

Vaihteisto on puhdistettava miedolla liuottimella ensim maisten 150 kayttotunnin jälkeen. Noudata liuottinen valmistajan antamia kaytto- ja hävitysohjeita. Voitele vaihteisto tän jälkeen Boschin erikoisrasvalla. Ensipuhdistuksen jälkeen puhdistus on tehtäva uudelleen 300 kayttotunnin valein.
-Voitele katkaisukytkim liikkuvat osat 100 000 ruuvauk- sen valein mutamalla oljypisaralla (kayta tahan moottoroiySAE 10/SAE 20).Voitele liukuvat ja pyorivat osat molykoterasvalla. Tarkasta samalla kytkimen kunto (mahdolliset kulumat) ja kokeile, tomiiko kytkin asianmukai-esti ja tarkasti. Lopuksi kytkimen vaantomomentti on saadettavuudelleen.
Anna houlto-ja korjaustyot vain valtuutetun ammatti-henkilokunnan tehtavaksi. Nain varmistat, etta sahkö-tyokalu pysyy turvallisena.
Valtuutettu Bosch-huoltopiste suorittaa huolto- ja korjasteyot nopeasti ja luotettavasti.
Voitelu- ja puhdistusaineet on havitettavymparistöystavallisesti. Huomioi lacimäräykset.

Asiakaspalvelu ja käytöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekā varaosia koskeviin kysmyksiin. Rajaytyskuvat ja varaosatiedot ovat myos verkko-osoitteessa: www.bosch-pt.com

Bosch-kayttoneuvontatiimi vastaa mielellaan tuotteita ja tarvikkeita koskeviin kysmyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen malkilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan oositteesta www.bosch-pt.fi. Puh.: 0800 98044

Faksi:0102961838

www.bosch-pt.fi

Havitys

Sahkötyokalut, akut, lisatarvikkeet ja pakkaukset tulee toimittaa ympäristöystavilliseen uusikaytönn.

Alaheitaa sahkiyokaluja tai akkuja/paristoja talousjatteisin!

Koskee vain EU-maita:

Eurooppalaisen direktiivin 2012/19/EU mukaan kayttokelvottomat sahkotyokalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialiset tai loppuun kaytetyt akut/paristot taytyk erikateerikseen ja toimittaa ymparistoystavilliseen kierratykseen.

Akut/paristot:

Ni-MH: nikkelimetallihybridi

Eληνικα

Ynoeic aopaaieiac

Tevukc uno6eiieic aopaaiaic yia nAektpka epyaia

TPOEI0TOIHJH

Aiaaote oae nucunoeiee aqaaieiac,obnyiec, eikovoypapneic kal ola ta

TeXviKa OToXeiA, Nou ouvObeouv auto To nKeTpiK epyaieo. Auéleickata TnV thpon Twav akolouov unObeIeew mopei va npokaleouv nKeTpOnAnxi, npKaya Ka/ noBapouc Tpaumiaouc.

ΦuaTe οAe TIC npoeiBOnountkeC unObeIeic kai obnyie C yia Kaθe peAaovTuK xpiŋ.

O opc «nEeKtpiO epyaleo » nou xnpaonoiieTal otic npoeioontikec unobedeic avapepetai oe nEeKtpiKa epyaleia nou tropofoToovtai ao To nEeKtpiokdeltau (me nEeKtpiKaawdo) kaowc kai OE nEeKtpiKaeyaleia nou tropofoToovtai ao mtatapia (xwpic nEeKtpiKaawdo).

Aoepaieia oTo xwpo epyaoic

AtnpeitovxwpoepyaiaKaapokai KaA qWtouevo.Punavon n oKoteivc nepioxc npokaauv atuxmuata.
Mny epyaege me to nektpko epyaaleio oe neipalauov, onou unapxei kivduvoc ekponnc, onwc me Tnv napouia eupakewuypaw, aeipw nokvnc. Ta nektpka epyaia dbmuayou avnOpiao o onoioc npopei va aavpalei tn akovn tic avaunieic.
Otav xnpoynoiieTo nAektpko epyaaleio, kpatate paikpia Ta naiai ka tuxov npaeupiakeva atoua. 2e nepinwn anoaanoc Tnnc npooohc oac mnopei va xaoete tov eeyxtou epyaieou.

HKeTpuKJ aopdaAeia

To pic Tou nAekptikou epyaleoi npenei va taipiae otnv npiz. Mny tpononouoae To pic me kaveyav Tpno. Mn xponouoneite pic npooapoyic o ouvduo ma yeweva nAekptika epyaleia. Aetantointa qic kai katannle cpiiec peiwovuov tv kivduvo nAekptponnxiac.
Anopeuyetytnv enapitou owpatocac me yewpevec emipaveiec, onoc oawnevce,epmuata (kaolopep),kouzivec nuyela.OTav to owa oic eivayeuvo auavetao kivuvoc naektponlanqac.
MnyekTeTa nAeKtpKa epyAeia otBpoxn otny uypaia. H dieioouan vepou o eva nAeKtpko epyAeio auEavelov kivduvo nAeKtponlElac.
Mn Tpaate To kaiwio. Mn xnpaonoeit To kaawio yia netaapop a h To npbnyma yia nTv anoovbeon Tou nAektpikou epyaleiou. Kpatate To kaawio paia ano 0epotnta, Aabi, Koptepec akpcic n Kvoupeva eaptnata. Tuxv xaalaueva n nepinayve naektpika kaawia auavouv tv kivduva nAektonanxiac.
一 ^ Otav epyaeoEe m' eva nAektpko epyaleio otnv unatpoo, xnpaonoeite kawdoio enektaoc (maalavreza) nou eivai kalalAAo kai yia eXeTepkn xpno. Hxpon kalawbiw enmuKuvoc katalAAWv ia unaiOpiouc wwpuc ealTwei tov kivduvo nAektponlaic.
OTAV nXpHnTou nAeKtpiKo epyaleIo Ae Uypo nepiBaaov eivai avanopeuktn, Tote xpnouonoune evav npOATAuTKdoiaKotn diappocn (diakottnC FI/ RCD). HxPON evoc npOATEUTKoDIAKOITN diappocn c eaattwei tv Kivduvo nAeKtponaIgac.

Aqpaia npoowmw

Na eioe oe enaypunvn, divete npooxoh nvy epyiaia nou kavete kal xnpoupoite to naekptko epyaieo ie piaokyn. Mny xnpoupoite to naekptko epyaieo otav ole Koupaoevoi n uno tvn enipceia vapkwtikov, oovntveuupatoc n paipakwv. Mia otiyia anpoeeia kat to xeipioo tou naekptkoue epyaieou mopel va odnynei oe ooabapouc Tpaupaioouc.
XpnooiteTov npoawko eonlaio npoataiac. OpaTe naTPOoTauteukyuaia. O kataaAnoc npoataeutikoc eonlaiooc, onwca paoa npoataiaac ano okv, avtioaOntika unobnmuata aapaleiac, npoataeutiko kpavoc nwaantidec, avaloyae TIC ekotote ouvkec, eaattweiTov kivduvo tpaumatowv.
Anopeyete nyn aOeItnn ekivnon. Beaiowte, ono diakotnc elva otn theg Off, npv ouvdoet to nektpko epyaaleio me tny nyn tropobosiaac kai/ntnu nataipka kaoc kai npv to npapaalabete n to metapepete. OtaV metapepeTe Ta nektpka epyaelia exovTac to daxTuO ac oTo diakontn n otav ouvdeae ta nektpka epyaaleia me tny nyn peuatoC otav auta eiva akoun Tn thcN ON, tote 6nmuoyeiitai kivuvoc Tpaupatioov.

Anopakvete ano to nAektpko epyaleio tuxov
Eapntmuata pOthmncn kAeiia npiv thee To
nAektpko epyaleio o aeitoupyia. 'Eva epyaleio n
kAeiouvapolooymevo o'eva nepiortpepoevo tmu a
evoc nAektpkou epyaleiounpoei va obnynoei oe
Tpaumatouc.
PooexeTnCtkeote.ΦovriTeYia Tyn aopai n taon Tou owatoc ac kal diatnpieit naVTOte Tny toopponiaac. 'EraI npelte va eAeyEte kautepa To nAekpokO epayaleo oe nepiTTwoic anpoobokntwv nepiotaoewv.
Φopate oωπη ενδμασia. Mn φopate papdi pouxa n koμμata. Kpatate ta paλλi ka t a pouxa oac μakpi ano ta kivouμεva εξαρτμata. Xaλapn evδμασia, koμμata n μakpi μaλλi μnopei va εμλλakov στa kivouμεva εξαρτμata.
Otav unapxei n duvatotnta ouvdeang diataeew avappopnonc noulloync okovnc,betaawtheta ot autec eival ouvdebepvece kal ot npnpanoiouvta owaTa. Hxpanmuacappopnonc okovnc mnpoei va elattwaei tov kivduvo nupokaaleit aTnokovn.
Mny eponauzctoemuiaa0oc aopalaia kai mny aunpatoukavoveacaaipaleiacyta naktpika epyalaea,akoa kai otav metao ouxv xpnioniote EoxkeupevoIe to eyalio. Eaac npoektoxcipiaoc mnpoeiaea oKdagata tou deutepoletou va obynoei oeapaoicpaupatiouc.

Xpno kal povtlaTow nAektpkowepyaIew

Mnu unepoopotwve to nAektpko epyaaleo. Xpnoonouote to oawto nAektpko epyaaleo yta nTv eapoyn oac. Me To kataaAnlo nAektpko epyaaleo epyace ta kalutepa kai aopaaleoepa otyn avapepeevn nepiox npuc.
Mn xnpouponoae note eva nAektpko epyaaleo nou exiaaaepvo diaokon On/Off. Eva nAektpko epyaleio nou devu npoeite naevov va toeoge ae Aetoupyia kai/n ektoc aeoupyiac elav etikivduvo kai npenei va emakeuaotel.
Anouvdeote to qic ano tvnpa kai n aoapkpuee tia aonnoewn mntapia ano tonektpiko epyaleio, npotou ekteaeote puoiie,c aalaEeTe Eapntmuata n npotou pfuaEeTo nektpko epyaleio.Autat npoanitik maetpa aopaaeiac meiwovov tv kivduvo ano tuxov aheiynkivqon tou nektpkoeupeyaleiou.
duayete ta nektpka epyaleia nou de xpnaonoiouvtai paki an naia kai mnv emtpeyete tn xponan tou nektpkoe pyaleiou o aTouaouev elv Eoikeweva te noektpko epyaleio hic onyiec yia th aeitouyla Tou nektpkou epyaleiou. Ta nektpka epyaleia eivat enikivduva otav npnnonoiouvtai an anepaa npoaana.
Suvtpeite ta nkeptka epyaleia kai ta eaptnma. ELexyxete, av ta kivoumuva eapntmuata elvat ootad euovpuamoueva ka npooapooeva n mnpwocexouv otaei tuxov eapntmuata onoiabintone aaln katotaan, noonla empecaetn letroupyia tou

nAekptkoEpyaleiou. Se nepintwoaBaaBnc, EIOKEAUoTe to nAektpkoEpyaleio npiv Tn xpon. H kakauvtpononTov nAekptkowepyaleiw anoteai anta noaaaW atuxnatw.

dattnpeite ta epyaleia konh cokptepa kai kaopap. Ipoaeekia ouvtnpneva konttka epyaleia opnywovu duokolotepa kal obnyovtaeukoletepa.
Xpmaonoeite ta nekpiakepyaleia ta eapntmuata kta. oupwva me autec tic obnyie, laibavovtac unoyn tic ouvohkec epyaia cak tnc epyaolec nou npenei va ekteaeotuv. Hxpaonoinan tw v naekipokv epyaieiw ia epyaiec nou dev npbaenovta y'auta mopei va ndmuoynei enikivduvec kataotaeic.
Aatnpetie Tc laBc kai tic enpaveiec AaHc oteyvec, kaapec kai eaeOepec ano lai kal ypao. Ola0npec laBc kai enpaveiec aBnc dev emtpentouv kavevav aaapn xepiao kai eayxo tou nekptikou epyaeiou oe tvov anpoBleTec kataotaeic.

Tpoektkoxc xepiooc kai xpion epyaaleiw nataplac

EnavapopriTe mvo me tv opptiH nou kaobopiTa ano tv kataokuaot. Evac poptiTnou eivai katalnaoc mvo ia eva ouykepiEvTo nto natariwv denoupyei kivduo npkayia otav xonpmonoiy iaaeunatapiec.
Xpnooie ta nektpka epyaia povo me tct 6x6daqvec matapiec. Hpnn aaw npatipw mopei va oynnae ie tpaunapouoc kai va 6nnioupyneikivduvo npkayiac.
'Otau n mntapia 6e xnpaonoeiial, kpatjote tyn paikia ano aaaa petaaakavtkeipeva, onoc ouvbetnepec xaptov, vouajata, kletia, kaipia, biecn aaaa ukpaaevtkeipeva nou npoov va bpaxukkawouv Tc enapec Tc natapiac. 'Eva bpaxukkwaTov enapwv Tc natapiac npoei va npokaleeipauatpouoc n wotid.
Mia tuxov eoapalveynxhon mnpel va odnyoec oe diappoh uypov ano nvn patapia. Anopeyete kahe enapn ma'auta. 2e nepinwn toxaiac enapnic knauvet kala me vepo.Eav ta uypa epouv oe enapn me ta pata, zntne emnleov atpukn botheia. Aappoevtu npatapiacmnpel va odnyoou ov eepioouc tou depaotoc noeykaumara.
Mnyxnpouonoei nnatapia nepyaleo nou ela kateopaupevo h tpononounevo.Oxaogevec nponoinueve, natapie, mnoei va napouaiouuv ia anpobAenn ounepipopa kai va onynoov oe qwi, ekpnj n e Kivduvo Tpaumaou.
Mny ekTeTe mua maTApia n eva epyaleio mataiac oe wtiadne nou uynl cepkopaiec. Hekean otn owiad n oe cepkoopaia naaw ano touc 130°C mopet va npokaloei ekpnIe.
TnpieTe oleTc unooleicvi Tn poptan kal np 0pptzere nnu matapla n to epyaaleo mataplac note EKTOC TNC nepioxhc eepokpaiaac nou avaepetai otu obnyie Aetoupyiac. Haaoc poptian n poption kToc Tnc emptentn nepioxhc eepokpaiaac npopei va

kataotpeyetny mnatapia kai va auEnoi rov kivduvo npkapayiac.

ερβις

AwTeTo nAeKtpko epyaaleoac yia ouvtphon anoeEieidikeuve npooWko, xnpouonowvTac mvo yyiaavtaaakka.ETei eaoaaiTe Tn diTnpanTnc aapaleiac Tou nAeKtpko epyaaleiou.
Mn ouvtneite nore xhaauevec matapeie. KaOe ouvtnpon twv mntapiw npentvi na payatnoitrao movo ano tov kataokeuaotn ano eouaoobotmeva ouvepyela oepic nlaotv.

YnodeiEic aopphaeia yia katoaibiia

Kparate to nektpko epaaleio ano tuc povwpevec enapaveie c aibhc,otav ekteleite pia epyaia, kata tv onoi na bia mopei va epei oe npkupuevn kaawsiwan. H enapn tnc biac pe eva nektpopo ko kalwoio nptoei va theeia ta akalunt aetaika pepn tou nektpko epaaleiou uno raon kalva npokalaouv nektpponla eta orov xeiipotn.
Xpouponoiiee kataaanae ouakeuec avixveoanc yia vaevtonioteuxovn opatouc aywooc tropoobooiac nouboualeute Tnv tonik etaipia napoxhc evepyeac. H enapn me naektpiooc aywooc mnpoei va odnynoei ne npukayia kai naektponla. H npoknon 2nua c eavayw o wtaepiou (ykaio) mnpoei va odnynoei ae ekpnEn. To punna evoc ubpoowna npokaei uakcezniie.
Kparate to nAektpko epyaieo otaepa. KaTto 0pIeipo kai uio To vBiwu npouv va epaiaotov yia liyo uynec ponec avilopaanc.
Aoapaiaote to eenepeya0evo koupat. 'Eva eneepya0evo koupatoukpatietai aopaaoletpa memu diataen ouoovncn meu mawevnpapre to xepiaoc.
PepuveTe,meXvi aakvntonouoei to nAektpko epyaieio, npotou to evanotheoTe. To tonoetnevo eAptnmuopei va opnywoe kai voadnyoe atny anawlaia tou eAeyou tou nAektpkoU epyaieiou.
nepintwn 忍 /kai avtkavovikc xphonc TnC
muatapiaac mnpei va eEeOouv avaouiaoeic ano tv
muatapia. H mntapia npoi va avaepyei va
ekayel.Aphiote va nie ppeokoc aepac kai eniokeptite
evav yiatpo ae nepintwn nou exete evoxnaoeic. OI
avaouiaoeic npoi va epeolouv tic avanveuotike
obouc.
Mny avoiyete nnu maatapia. Ynapxekivuoc auxukkawatoc.
Ano aixnpa avtkeleva, onwc n. kappia n katoabidia n ane eWTEpiKn aknon duvaumc mnopei va unotei Zmu nunatapia. Mnopei va npoknEe eva eaoteipko paxukkawpa me anotaeqa tny avapAeEn, Tnv epaVion katvo, nTv ekpnEn nTnv unepeppavan Tnc mnatapiac.
XpouonoeIe TIV mataipia moo oe npoiovta tou kataokceuaotn. Movo eTNI pooateueta n mataopia ano ma enikivuvn unepopoption.

Ipootateuteynatapia anu unepoikec 0epokpaiec, n. x. akoun kal anovexn nlaikakntivofoia, pwnia, punavon, vepo kal uypaa. Ynpexkivduoc ekpnnc kal bpayukukawatoc.

Anevpyonoiae aoeoc to nAektpiko epyaleio,otav to Eaptnma pAnokapei. Na eioe npoetouaepvo yua uynlnc ponec avtibpaoc, oI onoiec npokalouv avabpaon. To eaptnma pAnokapei,otav to nAektpiko epyaieio unepoprtwei n paykwtheta epeyaove kumpi.

TPOEIAO-TOIHsH

H 6nouyoeynKaTo TpImuo, npovua, Aeavoc, TpuuHa kalnapoiec epyaiec

okov mopei va cival kapkivoyoc, tepatoyoc n metaaiaoyoc. Opioue c ano tic ouoe c nou nepieoxvata ae autc tic akovec eiva:

MoUboc oe mouBoux xupata kai Bepvikia, kpuotaAkk npitoo oe touba, taevto kai aalec epyaiec toxonoiac, apoeivko kai xpomega kaaac oe xmuka eneepyauevo Eulo. O kivduoc miaac atheveic eapatatal ano to nooo ouva eioe ekteqnevoi oe autec tic ouoiec. Tia va meiwate tov kivduvo, npenei va epyaceote mvo oe kaalepceveouc xwpoc me kalalno eoionlaio npoataoic, (n.x. pe ioka kataakeuaogevec avanveuotke ouokeuc, o onoei phtpapovakounkai taikpotepaikpoospatidiaokovnc).

Anopeuyetye ma aOeIytn evpyoioin. Beaiwtheta, ot o diaokonnc On/Off piakeTal onv anevpyoouneV thc npotou tonoetnae ma umatapla. Hetaopopa Tou nAekptikou epyaleou me To daktuoloav diaokonnOn/Off, nTo noToeTnTnC matapiaac stoe evpyooumevo nAekptko epyaleio, mopei va onnyhoe ie atuxmuata.
Xpmaonoeite mvo ayoya, m npappeva eaptnata. Xalaepve eapntmuata umopovv ia napabeya va anaoov kai va onnyoouv oe Tpaumatoouc n/ka v npokaleouu uikc qneie
PnoaTe kata nV tonoetnon eoc eapntmuotc, va npoaapouctai to eaptnma otaepe aonu doxntou eapntmuotc. Oav to eaptnma dev evai otaepa ouvdebevo me nV unooxntou eapntmuotc, mopei va auoe i gava kai vnu neyexteiaev.
Kata to biδwμa kakpωvbiδωv va eioe npooektuoi, unapexi kivduoc oiaθnanc avaloya me to elooc nC biδac kal to xpanoioujevo εaptnμa. uxya, ka ta to biwμa, oikpcic biiec dev mnpouv va eeyxovk etai unapxei kivduoc va yiaotnoouk kal va aoc Tpaumatiouv.
PooeETe Tn puOmuOevn Popa nepoTpoOphc, npotou evpyoTouhoTe To nAektpko epyaieio. 'Otav ia napabeiyua oEaete va laote mia bi6a kai npopa nepiatpOoHc eivai pUoMIOeV etai, wote va bi6wOei n Bi6a, mnpoei va npokupei ma anotoun, aveEeayktn kivnon Tou nAektpkoepyaleiou.
Mn xnpouponoeite to nAekptko epyaleio 6dpanavo. HAckpiKa epyaia, nou elva eonlaoueva me evav oumLeKn diakonnc, dev elva kataaannayia tvpumna. O

oumLeKntnc mnoepi va anevpeyonoinel autopata kai xwipic npoeidonoin.

Piooxn!KataTnXpHnTou NAEktpkoepyaaleioupe Bluetooth mnopei va napouoataeimu bAaBn aAAov oukeuw kai eykataotaeew, aeponlavw kai atpukw ouakeuw (n.x. Bnpatobotnc kapdiac, akoutka).Enionc 6ev mnopei va anokaleotei evteawc ma zmae avpwnoc kai zwa oto aleoo nepiaalov.Mn xpoanotoieTe to nAEktpko epyaaleio me Bluetooth'kovtae iatpkecuakuec,otaohouc avepdoiaoouxmu cekykataotaeic, emkiivduve yia ekpnen npioxec kai e npioxec avativaewv.Mn xpnoanotoieTe to nAEktpko epyaaleio me Bluetooth'ae aeponlava.Anopeuyete Tn aeitoupyia yia eva peyalutepo xpvko diaoeta nou kovra oTo oomega ca.

To Aektiko anmu Bluetooth* onoc enionc ta eikovoypamata (Aoyotuna) elvai kataxwpneva emopika anmuata kal tokntnla tnc Bluetooth SIG, Inc. Ooiabhnte xponautow vak Eektikovonpatw/ eikovoypaipawan noTn Robert Bosch Power Tools GmbH npaypatonoieetra pe n oxetkn aedxa xponc.

Piypapn npoiovtoc kalioxuo

AaBae oec tuc unoeieic aoepaleiac kai Tc obnyiec. H mtnponan twv unoeiEewy aopalaia; kal wov onyivmnpoe va npokalae i nektonnla, npkayia kai/ noapouc Tpaumauouc.

IpooeTne npakaakw tic eikovec oTo mnpoov oepoc twv odnyiw aeioupyiac.

XpohouwvaeTovnpoipopo

To ouotma biowatoc BT-EXACT/BT-ANGLEEXACT kai EXACnecT npoopietai yia to biwma kai to uaojo biowk aohc kai to oipioo kai uoiuo naqabiov atny avapeoevn nepoxh diaataoe wk nepioxh toxuc. 6ev evdeikvutai yia tnv tekunpiwn tc pnonc orpeunc n TNC yviac neipotpnpic miae kxioouvecn.

To ouatma bi6omegaoc kaotota duvattnv aoupuatn
muetapopadegoboeuvtwv anutwv bi6omegaatoc me nvy
Bluetooth® wireless technology. TELVovta anata evtae i kai nve tae (koxlaooovean evtce/um evtce) twv
biounxavikov katoaibowunataplac nct oepac BT-EXACT
kai BT-ANGLEEXACT 0r0 sto aog boanc EXACconnect. Xwipc
to 0ra0o baon cexACconnect n thoan aeitoupyia twv
kataaibow tnq aeipac BT-EXACT kai BT-ANGLEEXACT dev
eivat duvat: Ta katoaibia kata tvnpadoon eivai
kleiodweva kai npopoov va Eekleioov mvo an to
otabogaoac EXACconnct.

AiaBaoTe kai aokouhote Tc obnyie xeiipou tou otaou BaoNC EXACnecT. Oeote npwTa tv otaofo BaoNC EXACnecT aeitoupyia.

Korrastamata voi valgustamata tokoht voib pohjustada onnetusi.

Seadme poorleva osa kuljes olev reguleerimis-voi mutrivoti voib pohjustada vigastusi.

Sealjuures hoidke harkvötmega (6) nurkpeaaarikust vastu.

BT-ANGLEEXACT 23|30

Seda toostuslikku akukruvikeerajat saab kasutada ainult nurkruvikeerajapeaga 0 607 451 618.

Riputusseadis

Laadimistoiming ei ole voimalik

Nende toostuslike akunurkruvikeerajate jaoks on saadaval 1 / 4" -sisekuuskandiga nurkkruvikeerajapea (tootenumber 0607 453 618).

Nurkruvikeerajapea asendi muutmine

BT-ANGLEEXACT2|3|6|7|8|15|17|23|30

Nurkkruvikeerajapead (3) voite seada kokku kaheksasse asendisse.

Hoidke elektrilist tooriista harkvotmega (6) nurkpeaaariku votmepinnast (5)haarates kinni.

Jauuuaaovaaolwovauanunau

wannnnaa nnnnnaan anananaan

nannnnnnaaannnnnnaanennnnn
aunnnnnaeauanennnne aannnnnne

Wnwnnnnnae Wnannnne nnnnne nnne
nnaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaan ana anaaannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

A

Wnwnnnnnaaannnnnnaanennnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
Jauunnnnnaeannnnae annnnnne aannnnnnae ananennnnae nn nnnnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnae annnnnnnnee
Jauunnaaannnnaaannnnnnaaannnnnnaaannnnnnaanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
nannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

yannnnnnaaennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

aunnnaunnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
1
nnaaovolwnuanuunnuanuunnu nnnn nnnuuauu uuuuauuauuauuauu
aunnnnnaeannnnnne aen nnnnnae annnnnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anennnne anannnee

nntuuaaannnnnnaeovolw

unnuuunnnnnaaau u. u. nuu nnnuuunnuuauauauauuauuauuauuuu

nununnsuusnuuwwuuaunssuuuunssuuu

0157

y

BT-EXACT Tel: [phone] Fax: [phone] E-mail: [e-mail]	2 4 6 7
MATERIALS AND METHODS	0 602 491 433	0 602 491 437	0 602 491 431	0 602 491 439
ENGLISH NAME OF ITEM	###	0.5-2	1-41-6	1.5-7
DESCRIPTION	###	600A)	900A)	600A)
UNITS OF MEASURED TA	TAN-1	600A)	900A)	150A)
UNITS OF MEASURED TA	TAN-9.6	9.6 9.6
ENGLISH NAME OF ITEM	###	###	###	###
ENGLISH NAME OF ITEM	ENGLISH NAME OF ITEM	ENGLISH NAME OF ITEM	ENGLISH NAME OF ITEM	ENGLISH NAME OF ITEM
DESCRIPTION	###	###	###	###
UNITS OF MEASURED TA	TAN-1	TAN-1	TAN-1	TAN-1
UNITS OF MEASURED TA	TAN-1/4"	TAN-1/4"	TAN-1/4"	TAN-1/4"
DESCRIPTION	Bluetooth® wireless technology	蓝牙®	蓝牙®	蓝牙®
DESCRIPTION	u. 10 10 10
ENGLISH NAME OF ITEM	###
ENGLISH NAME OF ITEM	ENGLISH NAME OF ITEM
DESCRIPTION	0.80 0.80	0.80 0.80
ENGLISH NAME OF ITEM	°C 0...+35 0...+35 0...+35 0...+35	°C 0...+35 0...+35 0...+35	°C 0...+35 0...+35	°C 0...+35 0...+35
ENGLISH NAME OF ITEM	°C -20...+50...+50...+50...+50	°C -20...+50...+50...+50	°C -20...+50	°C -20...+50

nui387

BH-EXACT	2467
###	###	2402-2480	2402-2480 2402-2480 2402-2480
###	###	0.5	0.5 0.5 0.5
###	IP 20 IP 20 IP 20 IP 20

A) 20-25°C wu 2607335681.
B）aunwnwauwnnun<0°C

lphonevphone	8912
BT-EXACT
mphonevphone	0602 491 443	0602 491 435	0602 491 441
mphonevphone	mphoneu	1.5-8	1.5-9 1.5-12
	mphoneu
mphonevphone	n0	n01	650A)
			350B)
mphonevphone	TAN129.612
mphonevphone	OQ		OQ
mphonevphone	mphoneu	mphoneu	mphoneu
	mphoneu	mphoneu	mphoneu
	n0/4"	n0/4"	n0/4"
L: S: T: W: R: S: A: B: C: D: E: F: G: H: I: J: K: L: M: N: O: P: Q: R: S: T: U: V: W: X: Y: Z: A: B: C: D: E: F: G: H: I: J: K: L: M: N: O: P: Q: R: S: T: U: W: X: Y: Z: A: B: C: D: E: F: G: H: I: J: K: L: M: N: O: P: Q: R: S: T: U: W: X: Y: Z: A: B: C: D: E: F: G: H: I: J: K: L: M: N: O: P: Q: R: S: T:U: W: X: Y: Z: A: B: C: D: E: F: G: H: I: J: K: L: M: N: O: P: Q: R: S: T: U: W: X: Y: Z: A: B: C: D: E: F: G: H: I: J: K: L: M: N: O: P: Q: R: S: T:	Bluetooth® wireless technology 2 (e:0000112)
S: T: W: R: L: O: A: B: C: D: E: F: G: H: I: J: K: L: M: N: O: P: Q: R: S: T: U: W: X: Y: Z: A: B: C: D: E: F: G: H: I: J: K: L: M: N: O: P: Q: R: S: T: U: W: X: Y:	m. 10 10 10
mphonevphone	nn. 0.90 0.80 0.90
mphonevphone	°C 0...+35 0...+35 0...+35
mphonevphone	°C -20...+50 -20...+50 -20...+50
mphonevphone	mphoneu	2402-2480	2402-2480
	mphoneu
mphonevphone	mphoneu	0.5	0.5
	mphoneu
mphonevphone	mphoneu	IP 20	IP 20
	mphoneu

A) 20-25°C wu 2607335683.
B) 20-25°C wuuaa 2607335681.
C）nnnnaaannnnn<0℃

388

###	2 3 6
###	0 602 491 647	0 602 491 656	0 602 491 652
###	###	0.7-2	0.7-3 1.5-6
###	###	110°	420°
###	###	9.6 9.6 9.6
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	0.7-2
###	###	110°	420°
###	###	9.6 9.6 9.6
###	###	9.6 9.6 9.6
###	###	9.6 9.6 9.6
###	###	9.6 9.6 9.6
###	###	9.6 9.6 9.6
###	###	9.6 9.6 9.6
### ###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###

A) 20-25°C wu 2607335681.
B）aunnnnnaeannnnnne 0C

BHANGGILAMAN	7815
BHANGGILAMAN	0602 491 669	0602 491 651	0602 491 650
BHANGGILAMAN	2-7	1.5-8	2-15
BHANGGILAMAN	110^A)		420^A)

160992A5P3|（06.04.2020）BoschPowerTools

nui|389

7815 7815 BT-ANGLEEXACT
###	###9.69.69.6
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	### ###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###	###
###	###	###

A) 20-25°C wu 2607335681.
B）aunwnwunwnnun<0°C

BHANGANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMAN	17 23 30
MENINGELEKTEKNT	0 602 491 675	0 602 491 673	0 602 491 671
BHANGANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMAMANAMMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMMANAMANAMMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAM曼	6-17	7-238-30
	###
	5-13
	###
BHANGANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMMANAMANAMAN	560	320	220
BHANGANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAM	14.4 14.4 14.4
BHANGANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAMANAM
BHANGANAMANAMANAMANAMANAMANAMANAMANAMANAMANAM

Bosch Power Tools 1609 92A 5P3| (06.04.2020)

390

蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器	17 23 30
Bluetooth® wireless technology 蓝牙® 2 (蓝牙® 1.2)
蓝牙®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®	u. 10 10 10
Bluetooth®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®·	nn. 1.5 1.5 1.5
Bluetooth®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®	°C 0...+35 0...+35 0...+35
Bluetooth®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®	°C -20...+50-20...+50-20...+50
Bluetooth®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®	mmn 2402-2480 2402-2480 2402-2480 2402-2480 2402-2480 2402-2480 2402-2480 2402-2480 2402-2480 2402-2480 2402-248
Bluetooth®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®®	mam 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.18	蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣器 蓝牙蜂鸣	Bluetooth® wireless technology 蓝牙® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth® Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®, Bluetooth®,	Bluetooth® 蓝牙® EPTA-Procedure C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPT A EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure ETTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure EPTTA-Procedure

A) 20-25°C W 607 335 685.
B) aunnnnnaa:nuuuaanumn<0°C

Ni-MH	9.6 12.0 14.4
Ni-MH Ni-MH	2 607 335 681 2 607 335 683 2 607 335 685
Ni-MH Ni-MH Ni-MH	8 10 12
Ni-MH Ni-MH Ni-MH Ni-MH	9.6 12.0 14.4
Ni-MH Ni-MH Ni-MH	Ah 2.6 2.6 2.6
Ni-MH Ni-MH Ni-MH EPTA-Procedure 01:2014	0.55 0.70 0.80
Ni-MH Ni-MH Ni-MH Ni-MH	AL 2450 DV AL 2450 DV AL 2450 DV

###	1/4"	3/8"	3/8"	1/4"	SWF
###	0607 453 617	0607 453 620	0607 451 618	0607 453 618	0607 453 630
###	nn.	0.20 0.20 0.20	0.20 0.20
EPTA-Procedure
01:2014

SWF 1/4"
MATERIALS & METHODS	0607 453 631
EPTA-Procedure 01:2014	nn.	0.20

n

777777777

1

aannnnnnaanrnnnne nnnnnnnnnnnnn

nwnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nnuuunnuuunnuuulwllnnnuuunnuuunnuu (8)

（8）wnnnaa（14）

1

777777

777777：

JnIwUuWunu:nuuuaaunuauuunuJnIw

nuaaunnuuunnuunnuunnuunnuunnuun uun (naWJsnB)

aaiiaaa aannnnnnaaannnnnnaanennnnnnaaannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn nannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnannnann

BT-EXACT 2 | 4 | 6 | 7 | 8 | 9 | 12

Jauunnna Jauunna Jauunna Jauunna Jauunna Jauunna Jauunna Jauunna Jauunna Jauunna

nno nnnnnnnnnnnnnnnnn

n

wunwnnnnwnnnnnnwn (13) nou:
wnnnnnnnnnnnnnnnnnnn (13) luuunununununun (snuu nnun

nivnnnuu (qunwneau D)

nuaaunuunnuunnu (13) uan

nwnnuu: nwnnuuunnuuunnuu uuuu (13) uuvuuaaunn
nwnnuu: uunnuunnuunnuuunnuu uuuu (13) uuvuuaaunn

yuaan anan yunynuunnuuauan

nunna: nnnnuulwauuuvnuuulu

394

Wnnae nnae wne nnnae nae (12) 1u

nnaaalwaa:Daanlauanlunuunnu

wnnnaa (12) gnuaanannn nlaiv

yauuunununnu

Luvuudnuuunnuu uuuuunnuuun (nuuunnuu

luuovuaanauanrnuunauan (nuuau

(28) lunanl nnaaunnauu (26) nnunnnnna

Lnuuuaa LED (10) uuuuauuauu uuuuauu uuuuuu

mnnnnaaannnnnne nennnEXACnncCT 10000000000000000000000000000000000000000000000000

Wannnnnnaa nn nwnwana LED (10)

nwnnnnnaa n nnannnnae nnne ne nnnnne

mnnnnnnnnn

nauanunannnnnnaaennnnn (4) au nnuuunnuuunnuu (16) uuuuun (3) uu 45° uuuuunnuuunnuu (4) uuuuunnuu (16)

wnnnnnaaannnnnnnnn (6) nannnnn

nWLED (nWnH)

BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

nnuuauunnuuuaaunnuuauuu

y

olna nglu: www.bosch-pt.com

ywnnynnynnny yuy uunnyanynnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

1

ylijulu,olduu,siigul

3 ng gauw aaglaLo jlaislu

1994834571 U

9821+42039000:JdJI

olwJs Jl oJjI

g lalao, 1s yjy jy jj 1k a 1jao g b jy j sdi auiu 1jy g jla oj j c uuj

.
