Termék típusa	Vezeték nélküli ipari sarokcsavarozó
Márka	Bosch
Modell	BTANGLE EXACT 2 Professional
Névleges feszültség	9,6 V
Akkumulátor kapacitás	2,6 Ah (NiMH)
Nyomaték tartomány	0,7 - 2 Nm
Üresjárati fordulatszám	110 tr/min
Szerszámbefogó	Sarokátvitel gyorsbefogó tokmánnyal 1/4" vagy 1/4" / 3/8" férfi négyszög
Súly (EPTA 01:2014 szerint)	1,0 kg
Akkumulátor típusa	Tölthető NiMH akkumulátor
Ajánlott töltő	AL 2450 DV
Vezeték nélküli technológia	Bluetooth® 2. osztály, 10 m hatótáv
Védettségi fokozat	IP 20
Üzemi hőmérséklet	-20 és +50 °C között
Töltési hőmérséklet	0 és +35 °C között
Tipikus zajszint	70 dB(A)
Rezgés	< 2,5 m/s²
Funkciók	Csavarozás, kicsavarozás, nyomatékszabályozás leállító tengelykapcsolóval, LED kijelző, Bluetooth átvitel
Biztonság	Automatikus leállítás, bekapcsolásgátló, túlterhelés elleni védelem
Karbantartás	Kenés Bosch speciális zsírral, szellőzőnyílások tisztítása
Mellékelt tartozékok	Beállító szerszám, lapos kulcsok, tokmány (verziótól függően)

Gyakran ismételt kérdések - BTANGLE EXACT 2 Professional BOSCH

Hogyan cseréljem ki a tartozékot a gyorsbefogó tokmányon?

Húzza előre a gyorsbefogó tokmányt, helyezze be a tartozékot (1/4" hatszögletű szár) a szerszámbefogóba, majd engedje el a tokmányt. Használat előtt győződjön meg arról, hogy a tartozék megfelelően rögzítve van.

Hogyan állítható be a meghúzási nyomaték?

Csúsztassa hátra a nyomaték előválasztó csúszkát. A mellékelt beállító szerszámmal forgassa a beállító tárcsát: az óramutató járásával megegyező irányba forgatva nő a nyomaték, ellentétes irányba forgatva csökken. Beállítás után tolja vissza a csúszkát előre.

Hogyan kell tölteni az akkumulátort?

Csatlakoztassa az AL 2450 DV töltőt a hálózathoz. Helyezze be az akkumulátort a töltőhelyre. A zöld LED villog töltés közben, és folyamatosan világít, amikor a töltés befejeződött. Hangjelzés hallható. Ne erőltesse az akkumulátor behelyezését.

Mit jelent a piros LED villogása a szerszámon?

A villogó piros LED a szerszám túlmelegedését jelzi. Várja meg, amíg a LED abbahagyja a villogást, mielőtt újra használná a szerszámot. A folyamatosan világító piros LED túlterhelést vagy lemerült akkumulátort jelez.

Hogyan lehet Bluetooth kapcsolatot létesíteni az alapállomással?

Kapcsolja be a Be/Ki kapcsolót. A Bluetooth LED pirosan villog, amíg a kapcsolat nem jön létre. Csatlakozás után a LED folyamatosan piros lesz, majd az EXACconnecT állomás általi feloldás után kialszik.

Mennyi az akkumulátor élettartama?

A NiMH akkumulátor a használati utasítások betartása mellett akár 3 000-szer tölthető. Az üzemidő jelentős csökkenése azt jelzi, hogy az akkumulátort ki kell cserélni.

Hogyan kell karbantartani a csavarozót?

Rendszeresen tisztítsa meg a szellőzőnyílásokat. 150 üzemóra után kenje meg a fogaskereket Bosch speciális zsírral, majd ezt követően 300 óránként. 100 000 csavarozás után kenje meg a tengelykapcsoló mozgó alkatrészeit néhány csepp SAE 10/SAE 20 motorolajjal.

Használhatom ezt a csavarozót fúráshoz?

Nem, ez a csavarozó nem fúrásra készült. A leállító tengelykapcsoló hirtelen kikapcsolhat, ami a szerszám feletti uralom elvesztéséhez vezethet. Csak csavarozáshoz és kicsavarozáshoz használja.

Mit tegyek, ha a töltés LED nem világít?

Ellenőrizze a hálózati tápkábel csatlakozását. Ha a dugasz vagy a töltő hibás, ellenőriztesse egy Bosch szervizközpontban. Győződjön meg arról, hogy az akkumulátor hőmérséklete 0°C és 45°C között van.

Hogyan kell szállítani és tárolni a szerszámot?

Szállítás vagy tárolás előtt mindig vegye ki az akkumulátort. Használja a felfüggesztőbilincset a szerszám rögzítéséhez. Száraz helyen tárolja, -20°C és +50°C közötti hőmérsékleten. Az akkumulátort 0°C és 45°C között kell tárolni.

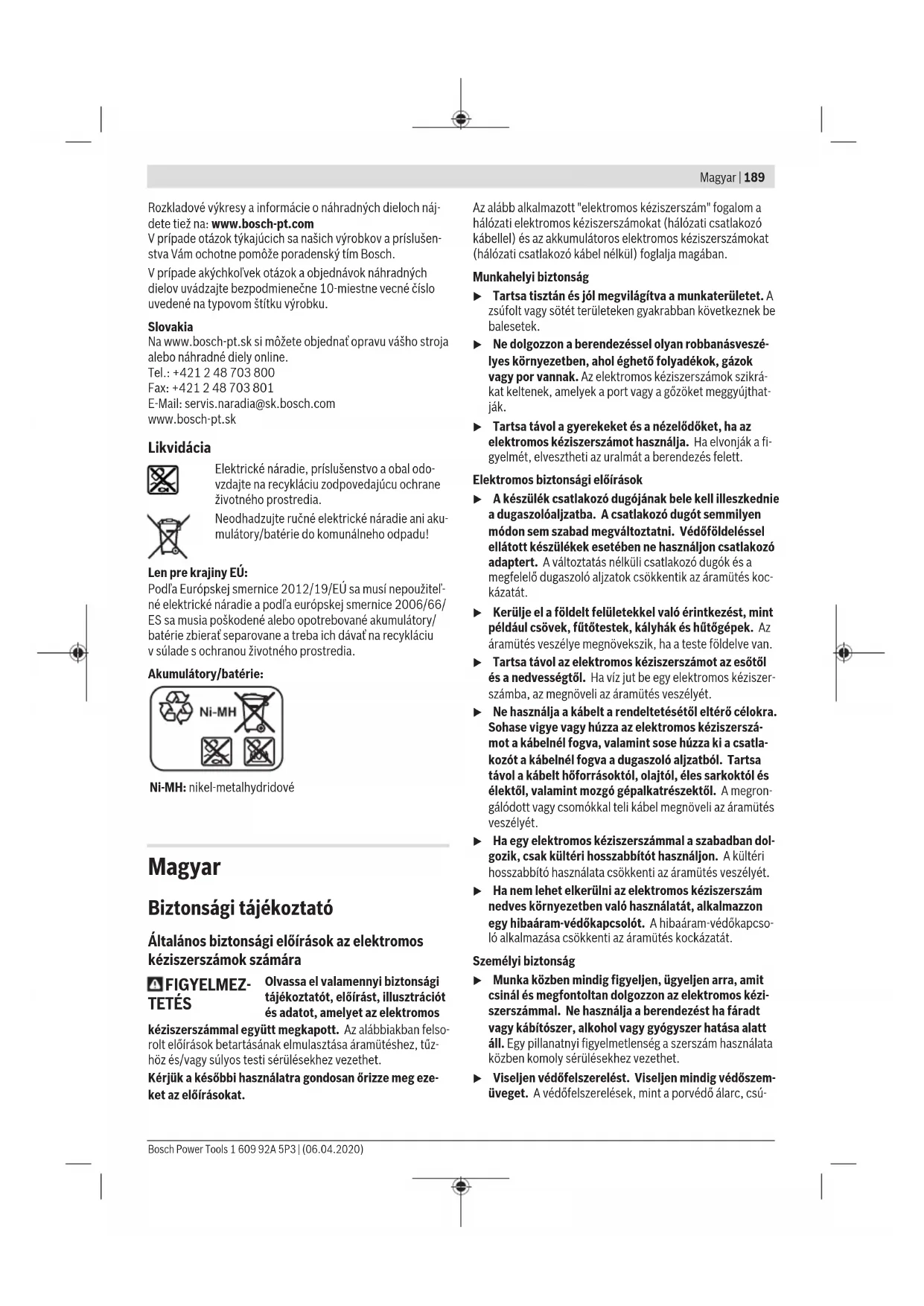

HASZNÁLATI ÚTMUTATÓ BTANGLE EXACT 2 Professional BOSCH

Biztonsagi tajekoztató

ÁltalánosBiztonsági elóirások az elektromos keziszerszámok szamára

FIGYELMEZ-TETES

Olvassa el valamennyi biztonsagi
tajekoztatot, elorast, illusztaciot
es adatot, amelyetaz elektramos

kéziszersámmal együtt megkapott. Az alábbiakban felsorlt elóirások betartásanak emulasztása áramúteshez, tuz-höz és/vagy súlyos testi séülsekhez gezehet.

Kerjuk a késöbbi hasznalatra gondosan orizze meg eze ket az elóirásokat.

Az alabb alkalmazott "elektromos keziszerszam" fogalom a halozati elektromos keziszerszamokat (halozati csatlakozó kabelle) és az akumulátoros elektromos keziszerszamokat (halozati csatlakozó kabel nélkül) fogalja magaban.

MunkahelyiBiztonsag

Tartsa tisztan es jol megvilagitva a munkateruitet. A zsufolt vagy sotet teruleteken gyakrabban kovetkeznek be balesetek.
Ne dolgozzon a berendezessel oylan robbanasveszelyes kornyezetben, ahol eghetofyadekok, gazok vagy por vannak. Az elektromos keiszerszamok szikrakat keltenek, amelyek a port vagy a gozoket meggyujthatjak.
Tarta tvol a gyerekeket es a nezelodoket, ha az elektromos kezsizerszamot hasznalja. Ha elvonjak a fi-gyelmét, elvesztheti az uralmat a berendezes felett.

ElektromosBiztonsagi elorasok

A készülék csatlakozó dugojának bele kell illeszkednie a dugaszolájzatba. A csatlakozó dugôt semmilyen modon sem szabad megváltoztatni. Védöfoldeçessel ellatott készülékek esetében ne hasznaljon csatlakozó adapterter. A változtatas nélkūi csatlakozó dugok és a megfelelo dugaszol áljatokCsökkentik az aramütes koc-kázataf.
▶ Kerülje el a foldelt felületekkel valo erintkezest, mint peldául csovek, futotestek, kalyhák es hütogepek. Az aramütés veszelye megnovekszik, ha a teste foldelve van.
Tartsa tavol az elektramos kéziszerszámot az esötol és a nedvességtöl. Ha viz jut begy elektramos kéziszerszámba, az megnöveli az aramütés veszelyét.
Ne hasznalja a kabelt a rendeltetésétöl elteró celokra. Sohase vigye vagy huzza az elektromos kéziszerszá-mot a kabelnel fogva, valamint sose huzza ki a csatlakozó t a kabelnel fogva a dugaszol aljzataból. Tartsa távol a kabelt hoforrásaktól, olajtól, éles sarkoktól és elektól, valamint mozgo gépalkatreszektól. A megron-galódtt vagy csomókkal teli kabel megnöveli az aramütés veszélyét.
Ha egy elektromos keziszerszammal a szabadban dolgozik,Csak kulteri hosszabbitot hasznaljon.Akulteri hosszabbito hasznalata csokkenti az aramutés veszelyét.
Ha nem lehet elkerulni az elektromos keziszerszamnedves kornyezetben valo hasznalatat, alkalmazonegy hibaaram-vedokapcsolot. A hibaaram-vedokapcsolo alkalmazasa csokkenti az aramutes kockazatat.

SzemelyiBiztonsag

Munka kozben mindig figyeljen, üglyelen arra, amit csinal es megfontoltan dolgozzon az elektromos kézserszammal. Ne hasznalja a berendezest ha faradt vagy kábitósser, alkohol vagy gyogyszer hatasa alatt. All. Egy pillanatnyi figyelmetlenség a szerszam hasznalata kozben komoly sérülësekhez gezehet.
Viseljen védöfelszerelést. Viseljen这意味着 the best way to get a védöfelszerelések, mint a porvedó álarc, csu-

szasbiztos védócopo, védosapka és fulvéd megelelo hasznalata csökkenti a személyi sérülsek kockázatá.

▶ Kerülje el a keszülék akaratlan üzembehelyezését. Győzódjön meg arról, hogy az elektramos kézszer szám ki van kapcsolva, mielott beköti az áramforrást és/vagy az akumulátort, valamint mielott felemelné és vinni kezdené az elektramos kézszersámot. Ha az elektramos kézszersám felemelése kobenz az ujjat a kapcsolón tartja, vagy ha a keszüléket bekapcsolt allapotban csatlakoztatja az áramforráshoz, az baleset gezehet.
Az elektromos keziszerszm bekapcsolasa elott okvetlenul tavolitsa el a beallitoszerszmokat vagy csavarkulcsokat. Az elektromos keziszerszm forgo részeiben felejtett beallitoszerszm vagy csavarkulcs serelesekot okozhat.
Ne becsülje tul onmagat. Uglyeljen arra, hogy mindig bizztosan alljon es az egyensulyat megpartsa. igy az elektramos keziszerszam felett varatlan helyzetekben is jobban tud uralkodni.
Viseljen megfelelo ruhazatot. Ne viseljen bo ruhat vagy ekszereket. Tartsa tavol a hajat es a ruhajat a MOZgo részektol. A bo ruhat, az ekszereket es a hossz u hajat a szerszam MOZgo reszei magukkal ranthatjak.
Ha az elektromos kesziszerszamra fel lehet szereini a por elszifvasahoz es osszegyujtesehez szukseges berendezeseket, ellenorizze, hogy azok megfelelo mdo. don hozza vannak kapcsolva a keszulkhez es rendeltetesisuknek megfeloen mukodnek.A porgyujto berendezesek hasznalata csokkenti a munka soran keletkezo por veszelyes hatasait.
Ne hagyja, hogy az elektromos kesziszerszám gyakori használata során szerzett tapasztalatok tulsagosan magabitzossa tegyék, és figyelmen kivül hagyja az idevonatkozBiztonsagi alapelveket. Egy gondatlan mvelet egy masodperc törtresze alatt sulyos sérülseket okozhat.

Az elektromos keziszerszámok gondos kezelése és hasznalata

Ne terhelje tul a berendezest. A munkajahoz czak az arra szolgalo elektramos kesziszerszamot hasznalja. A megelelo elektramos kesziszerszammal a megadott teljesitmemytartomanyon belul jobban esBiztonsagosabban lehet dolgozni.
Ne hasznaljon olyan elektromos keziszerszamot, amelynek a kapcsolja elromlott. Minden olyan elektromos keziszerszam, amelyet nem lehet sem be-, sem ki-kapcsolni, veszelyes es meg kell javittatni.
Húzza ki a csatlakozot az aramforrsból és/vagy távolitsa el az akkumulátort (ha az levalaszthato az elektromos kéziszerszámól), mielott az elektromos kézszerszámón beallitasi munkákat vegez, tartozékokat cserél vagy a szerszámot tarolásra elteszi. Ez az elovi-gyazatossagi intézkedés meggatóla a szerszám akaratlan üzembe helyezését.
A hasznalaton kivuli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem

férhetnek hozá. Ne hagyja, hogy olyan személyek használják az elektromos kěziszersámot, akín nem ismerik a szersámot, vagy nem olvasták el ezt az utmutató. Az elektromos kěziszersámok vesélyesek, ha azokat gyakorlatlan személyek használják.

Tarta megeleloen karban az elektromos keziszerszamokat es a tartozekokat. Ellenorizze, hogy a MOZgo alkatreszek kifogastalanul mukodnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megron-galódva oyan alkatreszek, amelyek hatassal lehetnek az elektromos keziszerszm mukodésére. A berende-zes megrongalódott részeit a keszülk hasznalata elott javittassa meg. Sok oylan baleset torténik, amelyet az elektromos keziszerszm nem megfelö karbantartá-sara lehet visszavezetni.
Tartsa tisztan es éles allapotban a vagoszerszamokat. Az éles vagoelekkel rendelkezö, gondosan apolt vagoszerszamok ritkabban ekelodnek be és azokat konnyebben lehet verzetni és iranyitani.
Azelekromos keziszerszmokat, tartozekokat, szerszambiteket stb.Csak ezen kezelesi utasitasknak megfeleloen hasznalja.Vegye figyembe a munkakorulmenyeket valamint a kivitelezendmunka sajatosagait.Az elektramos keziszerszam eredeti rendelteteSetol eltero celokra valo alkalmazasa veszelyes helyzeteket eredemenyezhet.
Tartsa szarazon, tisztan valamint olaj- es zsirmentes allapotban a fogantyukat es markolof feluteket. A csuszos fogantyuk es markolof feluteket varatlan helyzetekben lehetlenne teszik az elektromos keziszerszamBiztonsagos kezelését es iranyitását.

Az akkumulatoros elektromos kéziszerszámok gondos kezelése és hasznalata

Az akkumulatort csak a gyarto altal ajanolto toltokszulékekkel toltse fel. Ha egyBizonyos akkumulatortipus feltothesere szolgalo toltokszulekben egmasik akkumulatort probalfeltolteni,tuz keletkezhet.
Azelekromos kéziszerszámhozCsak az ahhoztartoz o akkumulatort használa. Más akkumulatorok hasznalata személyi sérülseket és tuzet okozhat.
A hasznalaton kivuli akkumulatort tartsa tavol barmely femtargytol, mint peldaul irodai kapcsoktol, penzermektol, kulcsoktol, szogektol, csavaroktol es mas kismetreu femtargyaktol, amelyek athidalhatjak az erintkezoket. Az akkumulator erintkezoi kozotti rovidarlat egesi serulseket vagtuzet okozhat.
Nem megfelelo körulmények eseten az akkumulatorból folyadék léphet ki. Kerülje az erintkezest a folyadékkal. Ha veletlenül migis erintkezésbe került a folyadékkal, azonnal öblitse le vizzel az erintett felületet. Ha a folyadék a szemebe jutott, keressen fel ezen kivül egy orvost. Az akkumulatorból kilpó folyadék irritaciokat vagy égeses börserülseket okozhat.
Sohase hasznaljon egy akkumulatort vagy szerszamot, ha az megrongalodott, vagy ha valtoztatasokhat Hajtottak vegre rajta. A megrongalodott vagy megval

toztatott akkumulatorok kiszamithatatlanul viselkedhetnek, amely tuzhoz, robbanashoz vagy serelesveszelyhezvezet.

Ne tegy ki se az akkumulatort sa szerszamot tuz, vagy extrem homserekleti hatasoknak. Ha az akkumulatort tuznek, vagy 130^ -ot meghalado homserekletnek teszi ki, az robbanast okozhat.
Tartson be valamennyi toltesi eloirast es ne toltse fel az akkumulatort, ha annak homerseklete az utasita-sokban megadott homseklet-tartomanyon kivil van. Az akkumulator nem megelelo modyn, vagy a megadott homerseklet-tartomanyon kivil feltoltese megrongalhatja az akkumulatort es megnovelheti a tuzveszelyt.

Szerviz

Azelekromos kéziszersámotCsak szakképzett sze-melyzet kizárolageredeti potalkatrészekfelhasznalá-saval javithatja.Ezbiztositja, hogy az elektromos kézis-zerszámbiztonságos maradjon.
Sohase szervizeljen megrongalódott akkumulátor. Az akkumuláortCsak a gyartónak, vagy az erre feljogositott szolgaltatoknak szabad szervizeliuk.

Biztonsagi elóirások csavarozógepek számara

Az elektromos keziszerszamotCsak a szigetelt marko latfeluleteknel fogja, ha oyan mveletet Hajt vegre, melynek soran a rogzito element rejtett vezetekkhez erhetnek. Ha a rogzito element hozaernek egy feszultseg alatt allo gezetekhaz, az elektromos keziszerszam fedetlen femreszei szinten feszultseg ala kerulhetnek, am aramuteshez gezethet.
A rejtett gezetetekek felkatatasahoz hasznaljon arra al kalmas femkereso keszuléket, vagy kerje ki a helyi energiaellato vallat tanacsat. Ha egy elektromos gezetek a berendezessel megerint, az tuzhoz es aramuteshez gezethet. Egy gazvezetek megrongalasa robbanast eredmenyezhet. Ha egy vizvezetek szakit meg, anyagi karok keletkeznek.
Tartsa szorosan fogva az elektromos keziszerszamot. A csavarok megszoritaskor es kilazitaskor rovid idore magas reakcios nyomatekok lephetnek fel.
A megmunkalársa keruló munkadarabot megfeleloen rogztse. Egy befogó szerkezettel vagy satuval rogzitett munkadarabBiztansagosabban van rogzitve, minthaCsak a kezevel tartana.
Várja meg, amig az elektromos keziszerszm teljesen leall, mielott letenne. A betetszerszm beekelodhet, es a kezel o elveszteti az uralmat az elektromos keziszerszm felett.
Az akkumulatorok megrongalóda sagy szakszerütlen kezelése eseten abbol gozk léphetnek ki. Az akkumulator kigyulladhat vagy felrobbanhat. Azonnal jut-tasson friss levgö t a helyisége, és ha panaszai vannak, keressen fel egy orvost. A gozk ingerelhetik a legutakat.
Ne nyissa fel az akkumulatort. Ekkor fennall egy rovidzarlat veszelye.

Az akumulatort hegyes targyak, peldaal tik vagy csavarhuzok, vagy kulo erobehatasok megrongalhatjak.Belsrovidzarlat lephet fel es az akumulator kigyulladhat, fustot bocsathat ki, felrobbanhat, vagy tulhevulhet.
Az akkumulátortCsak a gyartó termékeiben hasznalja. Az akkumulátortCsak igy lehet megvédeni a veszelyes tulterheléstól.

Ovja meg az elektromos kéziszerszámot a forróşágól, pédául a tartós napugsárzástól, a túztól, a szennyezéşktól, a viztól és a nedvesseştgól. Robbanásveszély es róvidárlat vesélye ally fenn.

Ha a betetszerszam leblokkolt, azonnal kapcsolja ki az elektromos kézsiverszámot. Szamitson magas reakci-os nyomatekokra, amelyek egy visszarugast okozhatnak.A betetszerszam leblokkol, ha az elektromos kézserszém tulterhelés ala kerül, vagy beékelodik a megmunkálasra kerulö munkadarabba.

FIGYELMEZ-TETES

A csiszolópor alkalmazásakor, a fúreszelésnel, csiszolásnal, fúrsnalés más,hasonlo tevekenységeknel

keletkezö por rakkelto, mutagen vagy reproduksić tko-sitó hatásü lehet. Ezekben a porokban tobbek kozott a kovetkezó anyagok fordulhatnak eló:

olom az olomartalmu festekekben es lakkokban; kristalyos kovafold a teglakban, a cement es egyeb falanyagokban; arzen es kromat a vegyszerekkel kezelt faban. A megbetegedesi kockazat attol fugg, milyen gyakran kerul valaki erintkezesbe ezekkel az anyagokkal. A veszely csokkentesereCsakCsak jol szelloztetett helyiségebken, megfelelo vedofelszerelésekel (peldaal specialis konstrukciój legzokeszulekkel, amely a legkisebb por-reszecskeket is kiszuri) dolgozzon.

▶ Kerülje el az akaratlan bekapcsolast. Gyözdjön meg arröl, hogy a be-/kikapcsoló kikapcsolt helyzetben van, mielott behelyzne egy akumulátort. Ha az elektromos kézsizerszámot az ujjával a be-/kikapcsolón viszi, vagy egy akumulátort tesz be egy bekapcsolt elektromos kézsizerszámba, ez balesetekhez gezethet.
Csak kifogastalan, nem elkopott betetszerszamokat hasznaljon. A megrongalodott betetszerszamok peldaal eltorhetnek és serulsekhez és anyagi károkho gezethetnek.
Egy betetszerszam beszerelésénel ügyeljen arra, hogy az szorosan illeszkedjen a szerszambefogé egységbe. Ha a betetszerszam nincsBiztonsagosan összekapcsolóva a szerszambefogé egységgel, akkor az kioldodhat es utana nem lehet iranyitani.
Hosszabb csavarok becsavarozásanál legyen ovatos, a szerszám a csavar fajtájától és az alkalmazásra kerülo betétszerszámól fuggöen lecsúszhat a csavarról. A hosszú csavarokat gyakran nem lehet megfeleloén kontrollánlí Is fennáll annak a veszelye, hogy a szerszám a becsavarozás kózben lecsúszik róluk és sérülseket okoz.
Ugyeljen a beallitott forgasiranyra, mielott bekapcsolna az elektromos keziszerszamot. Ha peldaal ki akar la-zitani egy csavart es a forgasirany ugy van beallitva, hogy

192 | Magyar

a csavar ehelyett becsavarasra kerulne, akkor az elektromos keziszerszam hirtelen kontrollalhatatlan mozgasba johet.

Ne hasznalja furogepkest az elektromos keziszerszamot. A lekapcsolo tengelykapcsolval felszerelt elektromos keziszerszamok furasra nem alkalmazhatok. A tengelykapcsolo automatikusan es minded figyelmeztetes nelkul is kikapcsolhat.
VIGYAZAT! Ha egy Bluetooth-tal felszerelt elektramos kesziszerszámot használ, mas keszülékekben, berendezesekben, repulögepekben és orvosi kszülékekben (peldául pacemaker, hallokszülék) zavarok léphtnek fel. A közvetlen környezetben emberek és allatak sérlését sem lehet teljesen kizární. Ne használajazelekromos kesziszerszámot Bluetooth-tal' orvosi kszülékek, töltoallomások, vegyipari berendezesek, robbanásveszelyes területek kozeleben és robbantasi területeken. Ne használajaz elektramos kesziszerszámot Bluetooth-tal repulögeken. Közvetlen testközelben kerülle a tartós üzemeltétest.

A Bluetooth szóvédjegy és a képJElek (logok) a Bluetooth SIG, Inc. bejegyzett védjegyei és tulajdonai. A szóvédjegynek / a képjelnek a Robert Bosch Power Tools GmbH által történő valamennyi alkalmazása megfelelo licencia alatt áll.

A termek es a teljesitmény leirasa

Olvassa el az osszesBiztonsagi figyelmezte t est es elirast.Abiztonsagi elorasok es utasitaksok betartasanak emulasztasa aramuteshez,tuzho es/vagy sulyos serulesekhevezet.

Kerjuk, vegye figyelembe a Hasznalati Utasitas elso reszuben talalhato abrakat.

Rendeltetesszerü hasznalat

A Bosch BT-EXACT/ BT-ANGLEEXACT csavarozórendszer és EXACnnect a megadott méret- és teljesítmenytartományban csavarok behajtára és oldására, il让它y anyak meghúzára és oldására szolgál. Csavarkötes forgatonyomatékánek vagy elfordulasi szöGENK dokumentálására nem hasznalható.

Acsavaroz rendszer gondoskodik a csavarozasi jelek Bluetooth® wireless technology segitségével tortenö verzetak nélkūl Ṭvtiteléról. A BT-EXACT es BT-ANGLEEXACT ipari akkus csavarozok „Megfelelo" és „Nem megfelelo" (csavarkotés megfelelo/nem megfelelo) jelzesei kerülnek elküldesre az E-XACconnet bázisallomás szamára. Az EXACconnet bazisallomás nélkūl a BT-EXACT es BT-ANGLEEXACT sorozatu csavarozók üzembé helyezése nem lehetségés: a csavarozók le

tiltott allapotban kerulnek kiszalitasa esCsak a bazisallo-massal lehet oket engedelyezni.

Olvassa el es tartsa be az EXACconnecT bazisallommas kezelési utmutatóját. Elször az EXACconnecT bazisallomást helyeze üzemb.

Az abrzolasra kerulokomponensek

A keszülék abrazolása keruló komponenseinek sorszámozá sa az elektromos keziszerszámnek az ábra--oldalon talalhato képere vonatkzik.

(1) Betétszerszám (pédául csavarhúzó-dio)
(2) Szerszambefogogeyseg
(3) Konyokoscsavarozofej
(4) 27 mm-es villaskulcs
(5) Kulcsfelfektetofeluletakonyokoscsavarozofejkarmajan
(6) 22 mm-es villaskulcs
(7) Forgatónyomatemék elóvalasztó toloka
(8) Felakaszto kengyel
(9) Csavarozás"LED-kijelzo
(10) Bluetooth® LED-kijelzo
(11) Akkumulator toltesi szint LED-kijelzo
(12) Be-/kikapcsolo
(13) Forgasirany-atakpsolo
(14) Rögzító horony a felakaszto kengyel szárára
(15) LED-tartó
(16) Kulcsfelület a hollandianyan
(17) Akkumulatorreteszelés felóldogomb
(18) Akkumulátor APT csatlakozó dugasszal
(19) Jelögyür
(20) Munkahely megvilagito lampa
(21) Töltkeszülék
(22) Halózati csatlakozó dugo
(23) Zöld LED-kijelzö a toltókszüleken
(24) Piros LED-kijelzo a toltokeszuleken
(25) Gyorsvátó tokmány
(26) Beaillitoszerszam
(27) Belso hatlapu csavarkulcs
(28) Beallitó tárcsa
(29) Zárgyürú
(30) A héjszeru háztest ureges része
(31) Fogantyú (szigetelt markolatfelület)

A képeken lathó vagy a szövegben leirt tartozék k részben nem tərzakn a standard szailltmányhoz. Tartozékprogramunkban valamennyi tartozék megtalalhato.

Muszaki adatok

Ipari akkumulátoros csavarhúzó BT-EXACT

Rendelési szam

2467

0602491433060249143706024914310602491439

Magyar | 193

Ipari akkumulátoros csavarhúzó
BT-EXACT	2467
Forgatónyomaték beällításí tartomány Nm 0,5-2 1-4 1-6 1,5-7
Uresjárati fordulatszám, n0	perc1	600A)	900A)	600A)	150A)
Névleges feszült ség V 9,6 9,6 9,6 9,6
Forgásirány		ΩΩ	ΩΩ	ΩΩ	ΩΩ
Szerszámbefogó egység Gyorsváltótok-mány O/4"		Gyorsváltótok-mány O/4"	Gyorsváltótok-mány O/4"	Gyorsváltótok-mány O/4"	Gyorsváltótok-mány O/4"
Adatátviteli interfész (rádio) Bluetooth® wireless technology 2. osztály (specifikácio: 1.2)
Maximális átviteli hatotávolság m 10 10 10 10
Súly az „EPTA-Procedure01:2014" (2014/01 EPTA-eljárás) szerint	kg 0,80 0,80 0,80 0,80
Javasolt környezeti hörmséklet a tõltés so-rán	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Megengedett környezeti hörmséklet az üzelémeles és a tárolás soránB)	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Üzemi frekvencia tartomány MHz 2402-2480 2402-2480 2402-2480 2402-2480
Max. adóteljesítény. mW 0,5 0,5 0,5 0,5
Védelmi osztály IP 20	IP 20	IP 20	IP 20

A) 20 - 25^ homereseklena 2607335681 akkumulatrorr malerve.
B) < 0^ homsékletek eseten krolatozott teljesitmény

Ipari akkumulatórios csavarhúzó		8	9	12
BT-EXACT
Rendelési szám		0 602 491 443	0 602 491 435	0 602 491 441
Forgatónyomaték beällításí tartomány	Nm	1,5-8	1,5-9	1,5-12
Üresjárati fordulatszám, n0	perc-1	650A)	350B)	400A)
Névleges feszültsség	V	12	9,6	12
Forgásirány		OQ	OQ	OQ
Szerszámbefogó egység		Gyorsváltótokmány	Gyorsváltótokmány	Gyorsváltótokmány
		O 1/4"	O 1/4"	O 1/4"
Adatátviteli interfész (rádio)		Bluetooth® wireless technology 2. osztály (specifikácio: 1.2)
Maximális átviteli hatótvolság	m	10	10	10
Súly az „EPTA-Procedure 01:2014" (2014/01 EPTA-eljárás) szerint	kg	0,90	0,80	0,90
Javasolt környezeti hörmséklet a tõltés során	°C	0...+35	0...+35	0...+35
Megengedett környezeti hörmséklet az üzelés és a tárolás soránC)	°C	-20...+50	-20...+50	-20...+50
Uzemi frekvencia tartomány	MHz	2402-2480	2402-2480	2402-2480
Max. adóteljesitmény.	mW	0,5	0,5	0,5
Védelmi osztály		IP 20	IP 20	IP 20

A) 20 - 25^ homereseklena 2607335683 akkumulatiorral merve.
B) 20-25°C hämér sékten a 2 607 335 681 akkumulátorral mérve.
C) < 0^ hämérsekletek eseten korfatozott teljesitmény

Ipari akkumulátoros konyökös csavarozóBT-ANGLEEXACT		2	3	6
Rendelési szám		0 602 491 647	0 602 491 656	0 602 491 652
Forgatónyomaték beálításiti tartomány	Nm	0,7-2	0,7-3	1,5-6

194Magyar

Ipari akkumulátoros konyokós csavarozó
BT-ANGLEEXACT	236
Uresjárati fordulatszám, n0	perc1	110A1	420A1	650A1
Névleges feszült ség V 9,6 9,6 9,6
Forgásirány		OQ	OQ	OQ
Szerszámbefogó egység		Gyorsváltótokmány	Gyorsváltótokmány	Gyorsváltótokmány
Konyokós csavarozó fej		○1/4"	○1/4"	○1/4"
(kulön kell megrendelni)		■1/4"	■1/4"	■1/4"
		■3/8"	■3/8"	■3/8"
		○1/4"	○1/4"	○1/4"
Csavarozó fej		Gyorsváltótokmány	Gyorsváltótokmány	Gyorsváltótokmány
(kulön kell megrendelni)		○1/4"	○1/4"	○1/4"
Adatátviteli interfész (rácido) Bluetooth® wireless technology 2. osztály (specifikácio: 1.2)
Maximális átviteli hatótvolság m 10 10 10
Súly az „EPTA-Procedure 01:2014" (2014/01 EPTA-eljárás) szerint	kg 1,0 1,0 1,0
Javasolt környezeti hórméséklet a tõltes során °C 0 ... +35 0 ... +35 0 ... +35
Megengedt környezeti hórméséklet az üzemelés és a târolás soránB	°C -20 ... +50 -20 ... +50 -20 ... +50
Üzemi frekvencia tartomány MHz 2402-2480 2402-2480 2402-2480
Max. adóteljesítémNy. mW 0,5 0,5 0,5
Védelmi osztály IP 20 IP 20 IP 20
A) 20-25 °C hórméséklena a 2 607 335 681 akkumulátorral mérve.
B) <0 °C hórmésékletek eseten korlátozott teljesítémNy
Ipari akkumulátoros konyokós csavarozó
BT-ANGLEEXACT	7815
Rendelési szám	0 602 491 669 0 602 491 651 0 602 491 650
Forgatónyomaték beállitási tartomány	Nm	2-7	1,5-8	2-15
Uresjárati fordulatszám, n0	perc1	110A1	420A1	250A1
Névleges feszült ség V 9,6 9,6 9,6
Forgásirány		OQ	OQ	OQ
Szerszámbefogó egység		Gyorsváltótokmány	Gyorsváltótokmány	Gyorsváltótokmány
Kényokós csavarozó fej		○1/4"	○1/4"	○1/4"
(kulön kell megrendelni)		■1/4"	■1/4"	■1/4"
		■3/8"	■3/8"	■3/8"
		○1/4"	○1/4"	○ 1/4"
Adatátviteli interfész (rácido) Bluetooth® wireless technology 2. osztály (specifikácio: 1.2)
Maximális átviteli hatótvolság m 10 10 10
Súly az „EPTA-Procedure 01:2014" (2o14/01 EPTA-eljárás) szerint	kg 1,0 1,0 1,0
Javasolt környezeti hórméséklet a tõltes során °C 0 ... +35 0 ... +35 0 ... +35
Megengedt környezeti hórmésíket az üzemelés és a târolás soránB	°C -20 ... +50 -20 ... +50 -20 ... +50
Üzemi frekvencia tartomány MHz 2402-2480 2402-2480 2402-2480
Max. adóteljesítémNy, mW 0,5 0,5 0,5
Védelmi osztály IP 20 IP 20 IP 20

A) 20 - 25^ homériskelen a 2607335681 akkumulatrorr malerve.
B) < 0^ homsékletek eseten korlatozott teljesitmény

Ipari akkumulátoros konyökós csavarozóBT-ANGLEXACT		17 23 30
Rendelési szám		0 602 491 675	0 602 491 673	0 602 491 671
Forgatonyomaték beállitási tartomány Nm 6-17		kemény csavarozás5-13lágy csavarozás		7-23 8-30
Üresjárati fordulatszám, n0	perc1	560A)	320A)	220A)
Névleges feszült ség V 14,4 14,4 14,4
Forgásirány		ΩΩ	ΩΩ	ΩΩ
Szerszámbefogó egységKonyökós csavarozó fej(külön kell megrendelni)		■ 3/8"■ 3/8"■ 3/8"
Adatátviteti interfész (rátio) Bluetooth®wireless technology 2. osztály (specifikácio: 1.2)
Maximális átviteti hatótvolság m 10 10 10
Súly az „EPTA-Procedure 01:2014" (2014/01EPTA-eljárás) szerint	kg 1,5 1,5 1,5
Javasolt környezeti hörmséklet a tõltés során °C 0 ... +35 0 ... +35 0 ... +35
Megengedett környezeti hörmséklet az üzemelésés a tárolás soránB)	°C -20 ... +50 -20 ... +50 -20 ... +50
Üzemi frekvencia tartomány MHz 2402-2480 2402-2480 2402-2480
Max. adóteljesítmény. mW 0,5 0,5 0,5
Védelmi osztály IP 20	IP 20	IP 20

A) 20 - 25^ homereskelena 2607335685 akumulatrorral merve.
B) < 0^ homsékletek eseten korlatozott teljesitmeny

Ni-MH-akkucsomag		9,6 12,0		14,4
Rendelési szám		2 607 335 681	2 607 335 683	2 607 335 685
Cellák száma		8	10	12
Akkumulátorfeszültseg	V	9,6	12,0	14,4
Kapacitás	Ah	2,6	2,6	2,6
Súly az „EPTA-Procedure 01:2014" szerint	kg	0,55	0,70	0,80
Javasolt tõltokészülékek		AL 2450 DV	AL 2450 DV	AL 2450 DV

Könyökös csavarozófej	1/4"	3/8"	3/8"	1/4"	Gyorsváltótokmány	1/4"
Rendelési szám	0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Súly az „EPTA-Procedure01:2014" szerint	kg 0,20 0,20 0,20 0,20 0,20
Egyenes csavarozófej				Gyorsváltótokmány	1/4"
Rendelési szám				0 607 453 631
Súly az „EPTA-Procedure 01:2014" szerint			kg		0,20

Zaj és vibracio ertekek

A zajkibocatsáti értek a EN 62841-2-2 szabvának megfeleloen kerütek meghatározásra.

Az elektromos keszerszam A-besorolasu hangnyomasszint je tipikus esetben 70 dB(A).A szoras, K = 3 dB.A munkavegzs alatti zajszt tullepheti a 80 dB(A)-t.

Viseljen fulvedot!

A rezgési össztékek, a_h (a harom irany vektorösszege) é sa K szorás EN 62841-2-2 szabvány szerint meghatározott értékek: Csavarozás: a_h < 2.5m / s^2 K = 1.5m / s^2

Az ezen utasításokban megadott rezgésszt és zajibocsatási érték egy szabványban rögzítéttermési modszerrel került meghatározásra és az elektromos kézsizerszámok egymással

valo osszehasonlitasara alkalmazhato. Ez az ertek a rezgeses zajkibocsatas ideiglenes becslesere is alkalmas.

A megadott rezgeissint es zajkibocsatasi ertek az elektromos keziszerszam fo alkalmazasaira vonatkoik. Ha az elektromos keziszerszamot mas alkalmazasokra, altero betetszerszamokkal vagy nem kielegito karbantartas mellett hasznaljak, a rezgeissnt es a zajkibocsatasi ertek a fenti ertektol eterhet. Ez az egesz munkaidore vonatkozo rezges- es zajkibocsatast lenyegesen megnovelheti.

A rezges- es zajkibocsatas pointers megbeulsedehez figyelembe kell venni azokat az idoszakokat is, amikor a keszulek kikapcsolt allapotban van, vagy amikor be van ugyan kapcsolva, de nem kerul tenylegesen hasznalatra. Ez az egesz munkaidore vonatkozo rezges- es zajkibocsatast lenyegesen cskkentheti.

Honzon kiegésztöBiztonsagi intezkedeseket a kezelonek a rezgesek hatasa elleni védelmère, peldaul: Az elektromos kéziszerszám é a betetszerszmok karbantartasa, a kezek melegen tartasa, a munkamenetek megszervezese.

Összeszerelés

Szállitmány tartalma

Az ipari akumulatoros csavarozogepek akumulatorcsomag nélkül, az ipari akumulatoros konyokos csavarozogepek pedig konyokos csavarozofej és akumulatorcsomag nélkül kerülnek kiszállitásra.

Az alkalmas tartozekok kivasztsahoz kerjuk forduljon a Bosch ipari szerszamok szakboltjaho.

Uzemi és tárolási környezet

Az elektramos kézsizerszám kizarolag zart helyen történhasznalatra alkalmas.

A keszülk kifogastalan üzemenek biztositására a környezeti hórméskletnek a megengedett környezetihórmésklet tartományban, -5°Cés +50°C (23°F es 122°F) kozott, kellennie, a levego megengedett relativ nedves-segtartalma 20 és 95% kozott lehet, harmatképzodés nélkül.

Az akumulátort 0^ (32^) és 45^ (113^) kozötti hó-mérsékreten kellárolni, nehogy az akumulátorcellák meg-rongálódjanak.

A konyokos csavaroz fej felszerelése

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Ezekre az ipari akumulátoros konyokos csavarozó keszülekre elször egy hozzáillö konyokos csavarozó fejet (lásd „Muszaki adatok", Oldal 192) kell felszerelni.

Gyözödn meg arról, hogy a forgásirány-ätkapcsoló a kózepsö helyzetben all (bekapcsolás reteszelése), vagy hogy az akkumuláort kivették az elektrmos kéziszerszamból, mielott csavarozó fejet felszerelne, beallitana vagy leszerelne.

Tartsa az elektramos kesziszerszámota (6) villaskulccsal a konyokos csavarozó fej karimajanak (5) kulcsfelületénel fogva.

Azelekromos kéziszerszámot sohase fogja be a haz két felénel fogva.

Tegye fel a (3) konyokos csavarozó fejet a kivist helyzetben a karimára, és a (16) kulcsfelületre felhelyezett (4) villaskulccsal húzza meg szorosra a hollandanyát.

Eközben tartson Ellen a sarokfej karimaján a (6) villaskulcsal.

BT-ANGLEEXACT 23 | 30

Ezeket az ipari akkumulatoros konyokos csavarozokatCsak a 0607451618 szamukonyokos csavezofejjel lehet uzel meltetni.

Felakaszto szerkezet

A (8) felakszto kengyel segitségével az elektramos kéziszerszámot eyg felakszto szerkezet lehet rogziteni.

Tegye fel a (8) felakaszto kengyelt az elektrmos kéziszerszámra, és pattintsa be a (14) résbe.

Rendszeresen ellenorizze a felakaszto kengyel es a felakaszto szerkezetben talalhato horog allapotat.

Toltesi folyamat

Figyelem: Toltokszulek es akkumulatorok nem reszeia szalitmynak.

Az abrán lathó halózati csatlakozó dugó elterhet az On elektrmos késizerszámán talalhato csatlakozó dugótol.

Ugyeljen arra, hogy a toltokszulék és az akkumulator megfeleljen az adott ország villamos halózatanak.

AL 2450 DV toltokeszulek (Iasz d A abrat)

Csatlakoztassa a (21) toltokeszuleket a (22) halózati csatlakzo dugóval az elektromos energiaelláshoz és dugja be a (18) akkumulató a helyes helyzetben a toltokszülk toltokosarába.

Az akkumulator behelyezelekor/kivetelekor ne alkalmazzon erszakot. Az APT csatlakozo erintkezövel (Akku Pack Top) ellatott akkumulatoroknak olyan a kivitele, hogy azokatCsAK a helyes helyzetben lehet az elektromos kézsiverszámba vagy a toltókszülékbe behelyezni.

A zöld (23) LED-kijelzó villogni kezd. Ez azt jelzi, hogy folyik a tõtoláram. A tõltesi folyamat automatikusan leäll, amikor az akkumulator teljesen feltöltöll allapotba kerult. Ha zöld LED-kijelzó mar nem villog, hanem egyenletesen világit, a tõltesi folyamat befejezödd. Ekkor kb. 2 masodpercre felhangzik egy akusztikus jal, ez azt jelenti, hogy az akkumulator teljesen fel van tõltve.

A piros (24) LED tartós fénye a csökkententt toltóramú tolté-si eljárast jelzi. Ha a piros LED-kijelzó villog, akkor toltésre nincs lehtoség.

Hibák - okaík és elharításuk modja

A hiba oka Hibaelhárítás

A LED-kijelzok nem világitanak

A toltokszulek halozati csat-Dugja be (helyesen) a halozalakozo dugoja nincs (helyes) ti csatlakozo dugot a duga- Sen) bedugva szolaljzatba

A hiba oka Hibaelhárítas

A dugaszoləljat, a halɔzati Vizsgalja meg a halɔzati fe-sztülséget, szükség eseten egy Bosch-elektramos kézserszám vevoszolgálat muhelyeben vizsgaltassa meg a toltokészüléket

Toltesi polyamatra nincs lehtoseg

Az akumulator hómér sékte te ninca a megengedett tarto-mányban Lehutéssel vagy felmelegitésel hoza az akumulator hómér séklet a megengedett hómér séklet tartományba 0 ^ C (32 F) es 45^ (113 F) kozé

Az akumulator erintkezoi el- szennyezodtek Tiszitsa meg az akumulator erintkezoit, peldaul az akumu-lator tobbszori bedugasával es kihuzásal, szükség eseten cserelje ki az akkumu-latort

Az akkumulator elromlott Cserelje ki az akkumulatort

Az akkumulator nincs (helye- Dugja be (teljesen) az akku- sen) bedugva mulatort az akkumulator-tol- tokosarba

Csatlakozás az energiaellátáshoz

Figyelem: Ne felejtse el, hogy a kiszällitaskor nincs akkumulator behelyezve az elektromos kéziszerszámba.

Sohase tárolja az akkumulátort egy akkumulátoros elektromos szerszámban. Az akkumulatorok élettartama hosszabb marad és feltoltésük is egyszerübb, ha az elektromos szersztól elkünönítve kerülnak tárolársa. Ne felejtse el az akkumulártort egy hosszabb tárolás utan a hasznalat el'tt teljesen feltölteni.

Az akkumulátor feltoltese

Mielott bedugná az akkumulátort az elektromos kéziszerszámba, egy megelelo toltokszülkben toltse fel az akkumulátort. A toltési folyamat pontos leirasa a toltokszülk Kezelesi Utasitasaban es ezen utmutato tajkoztatojaban talalhato (Iaslodtohtesi folyamat", Oldal 196).

Az akkumulator egy NTC tipusu hómersékletellenörzō berendezessel van felszerelve, amely az akkumulator toltésétCsak 0^(+32^) es 45^(+113^) kozötti hómerséklet eseten teszi lehtöve. Ez igen magas akkumulator-ëlettartamotbiztosit. Helyes hasznalat eseten az akkumulort 3000-szer is fel lehet ismet tolteni.

Egy uj, vagy hosszabb ideig hasznalaton kivuli akkumulatorcsak kb. 5 teljes feltoltesi es kisutesi ciklus utan eri el a teljes teljesitmenyét. Az akkumulatorokat csak akkor toltse utana, ha az az elektromos keziszerszam "Akkumulator toltesi szint" LED-kijelzjoje piross szinben vilagit.

Az akkumulator behelyezese es kivetele

Nyomja be a (13) forgársirány-atyakpcsolot a kózepso helyzetbe. Ezzel a (12) be-/kikapcsolot a KI helyzetben reteszelte, ez meggátolja az elektramos kézszerszám akaratlan bekap

csolását.

Toljon bele egy feltoltott (18) akkumulatort az elektromos keziszerszam fogantuyjaba.

Uglyeljenarra, hogy a helyes helyzetben tegye be az akkumulatort esarra, hogy a (17) reteszelsefelloldo gomb erezhetoen beugorjon az elektromos kézsizerszám fogantuyújaba.

Az akkumulator behelyezesekor/kivetelekor ne alkalmazzon eroszakot. Az APT csatlakozo erintkezovel (Akku Pack Top) ellatott akkumulatoroknak oyan a kivitele, hogy azokatCsak a helyes helyzetben lehet az elektromos keziszerszamba vagy a toltokszulekbe behelyezni.

A (18) akkumulator kivételéhez nyomja mindkét oldalon a (17) reteszelés felóldó gombokat és húzza ki az akkumu-tort lefelé a fogantyúból.

Szerszámcsere gyorsvátó tokmányal használt csavarozó fej esétén (lásda Babr)

Egy betetszerszam beszerelésénl ügylen arra, hogy az szorosan illeszkedjen a szerszambefogegysége. Ha a betetszerszam nincsBiztonsagosan összekapcsolóva a szerszambefogegységgel, akkor az kioldodhat es utana nem lehet iranyitani.

BT-EXACT2|4|6|7|8|9|12

A BT-EXACT sorozat egy 1/4"-gyorsvalto tokmannyal (SWF 1/4") kerül kiszallitára.

BT-ANGLEEXACT2|3|6

Ezekhez az ipari akkumulátoros konyokos csavarozó keszülékekhez egy 1/4"-gyorsvátó tokmannyal felszerelt konyokoscsavarozó fej (alkatresz szama 0607 453 631) kaphtó.

BT-ANGLEEXACT2|3|6|7|8|15

Ezekhez az ipari akkumulatoros konyokos csavaroz keszulekekhez egy 1/4"gyorsvalto tokmannyal felszerelt konyokoscsavarozofej (alkatresz szama 0607 453 630) kapato.

A betétszerszám behelysezese

Húzza elore a (25) gyorsváltó fúrotokmányt. Dugja be a (1) betétszerszámota (2) szerszámbefogó egységbe, majd ismet engedje el gyorsváltó tokmányt.

Csak megfelő vegü (1/4"os hatlap) betëtszerszámokat használjon.

Ne probáljon meg ebbe a gyorsvalto tokmányba egy fúrot behelyezni.

A lekapcsoló tengelykapcsolóval ellatott ipari akkumulátoros konyokos csavarozógepek és ipari akkumulátoros csavarozógepek furasra nem alkalmazhatók. A tengelykapcsoló automatikusan és minden figyelmeztetés nélkül is kikapcsolhat. Ha On a tengelykapcsoló lekapcsolása után tovabb für, az elektromos kéziszerszám kicsavarodhat az On kezébol, amig a tengelykapcsoló ismet be nem kapcsol.

A betetszansk kivetele

Hüzza elore a (25) gyorsváto fúrotokmányt. Vegye ki a (1) betétszerszámota (2) szerszámbefogó egységból, majd ismet engedje el gyorsváto tokmányt.

Szerszámcsere külso négyszöges csavarozó fej esétén

Egy betetszerszam beszerelésén ügyeljen arra, hogy az szorosan illeszkedjen a szerszambefogó egységbe. Ha a betetszerszam nincsBiztonsagosan összekapcsolóva a szerszambefogó egységgel, akkor az kioldóhat es utana nem lehet irányitani.

BT-ANGLEEXACT2|3|6|7|8|15

Ezekhez az ipari akkumulatoros konyokos csavaroz keszulekekhez egy 1/4"-negyszogletu tokmannyal felszerelt konyokos csaivaroz fej (alkatresz szam 0607 453 617), valamint egy 3/8"-negyszogletu tokmannyal felszerelt konyokos csaivaroz fej (alkatresz szam 0607 453 620) kaphto.

BT-ANGLEEXACT 2|7|17|23|30

Ezekhez az ipari akkumulátoros konyokos csavaroz keszülékekhez egy 3/8" negyszögletu tokmányal felszerelt konyokos csavarozó fej (alkatrész szama 0 607 451 618) kapható.

A betétszerszám behelyezese

Nyomja be a (2) szerszámbefogó egység negyszögletú részen talalhato csapot pédául egy keskeny csavarhúzóval estoljra a (1) betetszerszámot a negyszögletú részre. Üglyelenarra, hogy a csap bepattanjon a betetszerszámton talalhato bemélyedesbe.

A betetszerszam kivetele

Nyomja be a (1) betetszram bemelyedesében talalhato csapot es huzza ki a betetszerszamot a (2) szerszambefogó egységból.

Szerszámcsere bels hatlapos csavarozó fej eseten (Iásd a Cábrat)

Egy betetszerszam beszerelésénl ügyeljen arra, hogy az szorosan illeszkedjen a szerszambefogó egységbe. Ha a betetszerszam nincs biztonsagosan összekapcsolóva a szerszambefogó egységgel, akkor az kioldodhat es utana nem lehet irányitani.

BT-ANGLEEXACT 2|3|6|7|8|15

Ezekhez az ipari akkumulátoros konyokos csavaroz keszülékekhez egy 1/4" belso hatlapos tokmányal felszerelt konyokos cavarozó fej (alkatresz szama 0 607 453 618) kapha-tó.

A betétszerszám behelyezese

Dugja be a (1) betetszerszámot a (2) szerszámbefogó egység belső hatlapjába, amig az érezhetően beugrik a reteszelési helyzetbe.

A betetszerszam kivetele

Hüzza ki a (1) betétszerszámota (2) szerszámbefogó egy-segból, szükség eseten hasznaljon erre egy fogó.

Uzemeltetes

Viseljen vedofelszerelst. Viseljen mindig vedoszemüveget. A vedofelszerelsek, mint a porvedo alarc, csuszabsbiztos vedocipó, vedosapka es fulvedo megfelelo hasznalata csokkenti a szemelyi serulek kockazatat.

Uzembe helyezes

Mielott elinditja az elektromos kézsizerszámot, elször allitsa be a (13) forgárisány-atakapcsolóval a kivant forgárisányt: Az elektromos kézsizerszámCsak akkor indul el, ha a (13) forgárisány-atakapcsoló nem a kozépsó helyzetben (bekapsolás reteszelése) áll.

A forgásirany beallitása (lásda D abrát)

A (13) forgárirány-átkapcsolóc Saskatchewan electroromos kéziszerszám eseten kapcsolja át.

Jobbra forgas: Csavarok behajtasyhoz tolja el balra utkoze-sig a (13) forgasirany atkapcsolot.

Balra forgas: Csavarok kilazitasahoz, illetve kihajtasahoz tolja el a (13) forgasirany atkapcsolot utkozesig jobbra.

A munkahely megvilagító lápbabekapsolása

A (20) munkahely megvilagitó lámpa a csavarozás helyét gyenge külso vilagitas esetén is megfeleloen megvilagitja. A (20) munkahely megvilagitó lámpa bekapcsoláshoz nyomja kissé meg a (12) be-/kikapcsolót. Ha ezután erösebben benyomja a be-/kikapcsolót, az elektromos kéziszerszám is bekapcsolársa kerul és a munkahely megvilagitó lámpa továbbra is vilagit.

Ne nézzen közvetlen ü a munkahely megvilágító lámpába, az elvakithatja Önt.

Be-és kikapcsolás

Acsavarozogep egy a forgatonyomatemktol fuggo lekapcso tengelykapcsoloval van felszerelve, amely a megadott tartomanyon belul beallithato. A tengelykapcsolo a beallitott forgatonyomatemek eleresekorlep mukodesbe.

Figyelem: Ha a csavarozogépet egy feszültseg adapterrel re umemelteti, akkor a csavarozogép bekapcsoláse elott üzembekell helyezni a konstans feszültseg szabályozót.

Az elektromos kéziszerszám bekapcsoláshoz nyomja be utkożesig a (12) be-/kikapcsolót.

Az elektromos keziszerszám a beallitott forgatonyomatemek eléresekor automatikusan kikapcsolársa kerül.

Ha a (12) be-/kikapsolot ido elott elengedi, a berendezés nem éri el az elore beallitott forgatonyomate-kot.

Munkavégzési tanácsok

Azelekromos kéziszerszm égy radió-interfesszel van felszerelve. Legyen tekintettel a helyi, pédául repúlogepekben vagy körházakban érvényes üzemelteteşi korlátozásokra.
Szakitsa meg az energiaellatast, mielott a keziszerszamon beallitasi munkakat vegez, tartozekokat cserel,

vagy mielott félreteszi az elektromos kéziszerszámot. Ezek az olatossagi intézkédesek meggátolják az elektromos kéziszerszm věletlen elinditását.

Az elektromos kéziszerszámotCsak kikapcsolt allapotban tegy fel az anyacsavarra / csavarra. A forgo betét-szerszmok lecsuszhatnak.
Azelekromos kéziszerszán végzendö minded munka (peldául karbantartás, szerszámcsere, stb.) megkezdese elott, valamint szallitashoz és tárolashoz vegye ki az akumulátort az elektromos kéziszerszámól. Ellenkezo esetben a be-/kikapcsoló véletlen megerintéskor bekapcsoló keszülék serülëseket okozhat.

A forgatonyomatek beallitasa (IasdaE-G abrat)

A forgatonyomatemek a lekapcsolo tengelykapcsolo rugojanak elofeszitesetol fugg. A lekapcsolo tengelykapcsolo a beallitott forgatonyomatemek eleresekor miind jobbra-, mind balraforgas eseten kikapcsolja az elektromos keziszerszamot. Az egyedi forgatonyomatemek beallitasara kizarolag a keszulekkel szllitott (26) beallitoszerszamot hasznalja. Tolja teljesen vissza az elektromos keziszerszamon a (7) tolokát.

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Dugjon be egy (27) belso hatlapos kulcsot a (26) beallitó szerszámba éss lassan forgassa el.
Mihelyt a haz nyfllásaban lithatová valik a tengelykapcsoló kisméretu kiallo része ((28) beallitó tárcsa), dugja bele a (26) beallitószerszámot ebbe a kiallo része és forgassa el.

BT-EXACT 2|4|6|7|8|9|12

Dugjon bele egy (27) belso hatapos kulcsot a (2) szerszambefogoeegysegbeeslassan forgassa el. Mihelyt a haz nyilasaban lathatova valik a tengelykapcsolokismetreu kiallo resze ((28) beallito tarcsa), dugja bele a (26) beallitoszerszamot ebbe a kiallo reszbe es forgassa el. Az oramutato jarasyal megeyezo iranyban valo forgatas magasabb forgatonyomatekhoz, az oramutato jarasyal ellenkezo iranyu forgatas alacsonyabb forgatonyomatekhoz yezet.

Vegye ki a (26) beallitószernzámot. Tolja ismet elore a (7) tolokát, hogy meggatóla a tengelykapcsoló elszennyezódé-sét.

Megegyzes: A szükseges forgatonyomatek beallitas a csa varos kotés típusátol fugg es azt a legcelszerübb egy gyakorlati probával megallapitani. Egy dinamometer-kulccsal ellörizze a probacsavarozást.

A forgatonyomatekotCsak a megadott teljesitmemytartomanyban allitsbe,mivel maskeppa lekapcsolotengelykapcsolo nemlep mukodesbe.

LED-kijelzö

Akkumulator toltesi szint kijelzö

Ha az (18) akkumulátort fel kell tolteni, a (11) LED-kijelzo zold szinben villog es egy akusztikus jel hangzik fel. Ezután már csak 6-8 csa

varkotest lehet meg vegrehajtani.

Ha a LED-kijelzo piross szinben vilagit, a kapacitas már egy uy csavarkotés letrehozasára sem elegendo, vagy az elektro

mos kéziszerszámot tülterhelték. Az elektromos kéziszerszámot mar nem lehet bekapsolni. A bekapsolás reteszelése addig aktiv marad, amig ki nem huzák az akkumulátort az elektromos kéziszerszámból és be nem teszek égy feltoltott akkumulátort.

Ha egy feszültseg adapterreel dolgozik, akkor a piros (11) LED-kijelzo a tulterhelési kijelzésere szolgál.

Ha a (11) LED-kijelzo piro'szinen villog, az elektromos kézszerszmám tulmelegedett's kikapcsolársa kerult. Várja meg, amig a villogás róvid idó mulva automatikus kialszik, mielott ismet üzembe helyezné az elektromos kézszerszámot.

Ha az elektromos kéziszerszám az akkumulator feltoltese után már mindigCsak lényegesen rovidebb ideig uzemeltetheö, akkor az akkumulatornemsoká rki kell cserelni. A hasznalt akkumulatorokat az adott orszagban érvenyes törvenyes elorásoknak megfeleloen kell artalmataniti.

Figyelem: Ha a (18) akkumulator helyett egy feszültseg adapterter es a 4EXACT konstans feszültseg szabályozót hasznalja, a (11) LED-kijelzonek nincs funkciója.

Csavarozás kijelzó

Az elore beallitott forgatonyomatek eleresekor a lekapcsolo tengelykapcsolo kiold. A (9) LEDkijelzo zold szinben vilagit.

Ha a szerszám nem érte el az elore beallitott forgatonyomatakekot, a (9) LED-kijelzo pirozs szinben kezd vilagitani es felhangzik egy akusztikus jal. A csavarkotest meg kell ismetelni. Bluetooth®-osszekottetes kijelzo

Nyomja meg a (12) be-/kikapcsolot, hogy aktivalja a Bluetooth-osszekottetest. A piros (10) LED-kijelzovillog, amig a csavarozogep osszekottetest keres.

A (10) LED-kijelzǒ tartós piros fénye azt jalzi, hogy a Bluetooth®-összekottétésikerült letrehozni. A csavarozó-gép azonban meg le van tiltva.

Amikor az EXACnnect bazisallomas engedelyezi a csavarozogep mukodeset, a (10) LED-kijelzo kialszik.

Ha a (10) a be-/kikapcsol megnyomasa utanCsak rovid ideig villog, majd kialszik, akkor a csavarozogep energiaellatasa marnem elegendo egy osszekottetes letrehozasaho.

Ha egy csavarkotésnel a lekapcsoló tengelykapcsoló kiollott, a motor kikapcsolasra kerul. Ismetelt bekapcsolasracsak egy 0,7 masodperces szunet utan van lehetoseg. Igy ellehet kerulni egy már szilard csavarkotés akaratlan utanahu-zasat.

A konyokos csavarozfo fe beallitasanak megvaltoztatasa BT-ANGLEEXACT 2 |3|6|7|8|15|17|23|30

A (3) konyokos csavarozó fejet összen nyolc kulönbozó helyzetbe lehet beallitani.

Tartsa az elektramos kesziszerszamot a (6) villaskulccsal a konyokos csavarozofej karimajanak (5) kulcsfeluletenf fogva.

Az elektromos kéziszerszámot sohase fogja be a haz két felénel fogva.

Lazitsa ki a (16) kulcsfelüretle felhelyezett (4) villaskulccsal a hollandianyát. Allitsa be a (3) konyokos csavarozó fejet

45^ -kěnt elforgatva a kivist helyzetbe, és huzza meg ismét szorosra a (16) kulcsfelületre helyezett (4) villaskulccsal a hollandianyt.

Eközben tartson Ellen a sarokfej karimaján a (6) villaskulcsal.

A munkahely megvilagito LED-lampa beallitasa (lasd a H abrát)

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

A (19) jelögyürüt egy vékony csavarhuzólappal, egy spatu-lyával, vagy valamilyen hasonlo szerszámmal lehet a készü-lekrol letolni. Tolja el a (29) biztositó gyrourüt egybiztositó gyrour fogóval hátrafele a héjszerú hazra.

Most a (15) LED-tartó két felét, amely a (20) a LED-lampátfogja, barmilyen kivist helyzetbe lehet allitani. Ügyeljenarra, hogy ne sértse meg a munkaterület megvilágító LED-lampa kábeljét, és tolja azt bele, megtorés nélkül a hazbanerre a celra kialakitätt (30) ürege. Fogja at ismet a (20)munkaterület megvilágító LED-lampat a (15) LED-tartó mindkét héjával.

Nyomja vissza a (29)biztositogyurut es a (19) jelologyurut ismet azeredetihelyzetbe.

Karbantartás és szerviz

Karbantartás és tiszitás

Azelekromos keziszerszamon végendö minded munka (peldául karbantartás, szerszámcsere, stb.) megkezdéselott, valamint szallitashoz és tárolashoz vegye ki az akumulátort az elektromos keziszerszámól. Ellenkezo esetben a be-/kikapcsoló véletlen megerintesekor bekapcsoló keszülék serülseket okozhat.
Tartsa mindig tisztan az elektromos keziszerszamot es annak szellózonyfíásait, hogy jol ésBiztonságosan dolgozhasson.

Azelekromos kéziszerszám kenese

Kenöanyag:

Specláis hajtóuszir (225 ml)

Rendelésizama3605430009

Molykotezir

SAE 10/SAE 20 motorolaj

-Az elso 150 uzemora elteltivel tiszitfas meg egy enye oldo szerrel a hajtomuvet. A hasznalatot es az artalmatlanist iltoen hajtsa vegre az oldoszer gyartojanak utmutatojaban leirtakat. Ezutan kenje meg a Bosch specialis hajtomuzsirral a hajtomuvet. A tiszitasi eljarst az elso tiszitas utan 300 uzemorakkent ismetelje meg.
Alekapsoló tengelykapcsoló MOZgo alkatreszeit 100000 csavarkotés után néhány csepp SAE 10/SAE 20 motorolajjal olajozza meg. A csuszó es gorgo alkatreszeket Molykote-zirral kenje meg. Ezzel az alkalommal ellenorize a tengelykapcsoló kopását, hogyBiztos lehessen abban, hogy az allapot nincs befolyással a megismételhetosegre és a pontosságra. Ezután ismet be kell allitani a tengelykapcsoló forgatonyomatemékát.

A karbantartasi es javitasi munkakatCsak szakkepzett szemelyekkel vgeztesse el. EzBiztositja, hogy az elektromos keziszerszam biztonsagos berendezes maradjon.
Egy erre feljogositott Bosch vevoszolgálat ezt a munkát gyorsan és megbizhatoan elvgzi.
Aken- es tiszitóanyagokat a környezetvédimi szempontoknak megfeleloen ártalmatlanitsa. Tartsa be a jogszabályokat.

Vevszolgálat és alkalmazás tanácsadás

A vevoszolgálat a termeke javitásával és karbantartásával, valamint a potalkatrészekkel kapcsolatos kerdésékre szívesen válaszol. A potalkatreszekkel kapcsolatos robbantott abrak és egyeb informaciók a kovetkezo cimen talalhatok:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termekeinkel és azok tartozékaival kapcsolatos kerdesekben szivesen nyüjt segitséget.

Ha kerdesei vannak vagy potalkrészeket szeretne rendelni, okvetlenul adja meg a termek tipustablajan talalható 10-je-gyü cikkszámot.

Magyarorszag

Robert Bosch Kft.
1103 Budapest
Gyomruiut.120.
A www.bosch-pt.hu oldalon online megrendelheti keszülékeknek javitasat.
Tel.: [phone]
Fax:[phone]
[e-mail]
www.bosch-pt.hu

Eltavolitas

Az elektramos kesziszerszámokat, az akkumulatorokat, a tartozékokat és a csomagolast a környezetvedelmi szempontoknak megfeleöen

kell ujrafelhasznalras elokesziteni.

Ne dobja ki az elektromos kéziszerszmokat és az akkumulátorokat/elemeket a háztartásizsémétbe!

Csak az EU-tagorszagok szamara:

A 2012/19/EU europai irányelvnek megfeleloen a már nem hasznalhato elektramos kéziszerszámokat és a 2006/66/EK europai irányelvnek megfeleloen a már nem hasznalhato akumulatorokat/elemeket külön össze kell gyüjteni és a környezetvedelmi szempontoknak megfeleloen kell ürafelhasznalásra leadni.

Akkumulatorok/elemek:

Ni-MH: Nikkel-femhidrid

Pycckn

Tolbko Дп стpanЕвразнckoro 3KOHOMnueckoro co103a (TamoxKeHHoro co103a)

B coctab 3KcnnyaTauHOBHbIX DOKymeHToB, npedyCMOTpeHbIX N3rTOBHTeMeI Dn IPOdyKuMn, MOrY BXoDHTb HactoUe pykoBOCTBO NO 3KcnnyaTauN, a TAKKe npnIOxEHHa.

HnΦopMaunO nOHTBepKdEHH COOTBETCTBnC OeepKHTCA B npnoKeHH.

HhopmaaOcTpaHe npocxoxkdeHHyka3aHa Ha Kopny- ce H3dEHHN B npnoKeHHN.

Iata n3rOToBnEHHyka3aHa Ha nocJeHne cTpaHnce o6- noKkPykoBOdCTBa.

KoTakTha HOpMaun OTHOCHTbHO HmnpTepa CoepKHTcHa yNakOBKe.

Cpok cnjx6bln3denn

Cpok Cnyk6bln3denncoctabnre7 net. He pekomehyetcK 3KcnIpyataun no nCTeueHnn 5net xpaehnnc Da tbln3roTOBHeHn6e3 npedbapntenbHO npOBepkn (daty n3rTOBHeHn CM. Ha 3TNKeTke).

YkaaHHb CpOK cnykbdi DeHCTBNTeH npn Co6NIOeHH NOTpe6HTeEM Tpe6BaHn HactoJero pykoBOdCTBa.

IpeuehenkPHTHueeCKNXOTKa3OB

-HeHCNoB3OBaTbPnCHNbHOM HCKpeHHN
-HeHcNoIb3OBAtBnPiNIOBLeHNCHNbHOB BN6paun
-HeHCnOJIb3OBAtB C npe6HtBIM HIN OOrIeHHbIM 3JIeKTpNueckmKa6enem
-HeHCNOB3OBaTbPnIOBNeHNDbIMHaHEnOpeCCTBeHHO H3 Kopnyca H3eenn

Bo3MOXhble OwH6OuHbI DeiKCTBnI nepcoHana

-HeHCNOB3OBaTbC NOBpeXJDeHHOpyKoAHTKOHNNIO-BpeXJDeHHbIM 3aUHTbIM KOxyXOM
-HeHCIOB3OBAbHaOTKpbITOMnpoCTpaHCTBeBO BpEmndoXd
- He BkIIOUaTb npH nOJaHn BOyB b KOpNyC

Kpntepnn npdeIbHbIX coctOHHN

• nepertepnnnoBpeKdEh 3neKeTpneckn Kaeb
  -NoBpeKdEn KOpNyc n3deNna

TnHn nepnoohoctb texnhueckoro 6cbnyxnbahan
