NÁVOD NA OBSLUHU Real Force VR3520 Concept

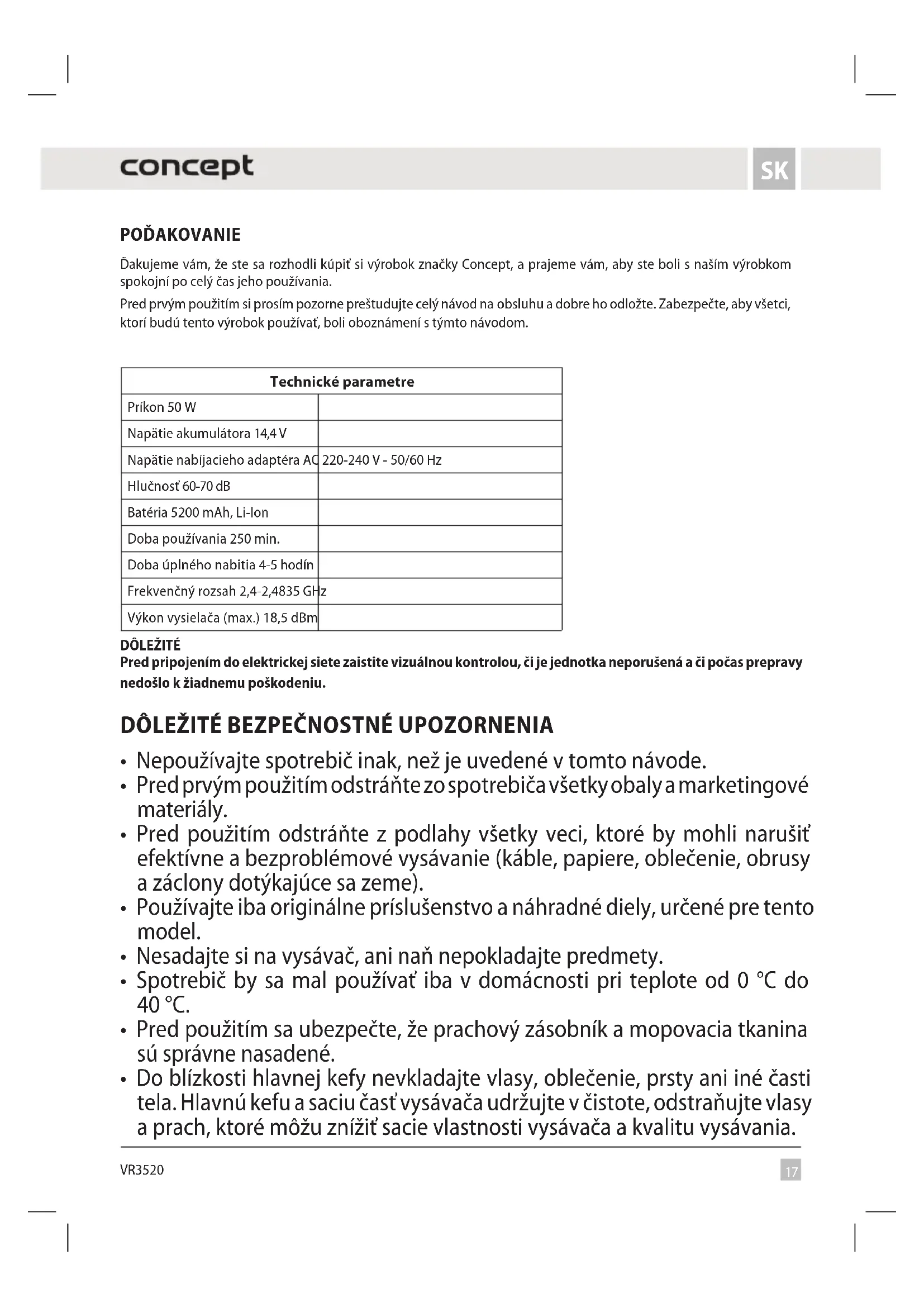

Đakujeme vám, že ste sa rozhodli kúpiť si výrobok značky Concept, a prajeme vám, aby ste boli s naším výrobkom spokojní po celý čas jeho používania.

Pred prvým použitím si prosím pozorne preštuđujte celý návod na obsluhu a dobre ho odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení s týmto návodom.

Technické parametre
Príkon 50 W
Napätie akumulátora 14,4 V
Napätie nabíjacieho adaptéra AC	220-240 V - 50/60 Hz
Hlučnosť 60-70 dB
Batéria 5200 mAh, Li-Ion
Doba používania 250 min.
Doba úplného nabitia 4-5 hodín
Frekvenčný rozsah 2,4-2,4835 GHz
Výkon vysielača (max.) 18,5 dBm

DÔLEŽITÉ

Pred pripojením do elektrickej siete zaistite vizuálnou kontrolou, či je jednotka neporušená a či počas prepravy nedošlo k žiadnemu poškodeniu.

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA

• Nepoužívajte spotrebič inak, než je uvedené v tomto návode.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Pred použitím odstráňte z podlahy všetky veci, ktoré by mohli narušit efektívne a bezproblémové vysávanie (káble, papiere, oblečenie, obrusy a záclony dotýkajúce sa zeme).
• Používajte iba originálne príslušenstvo a náhradné diely, určené pre tento model.
• Nesadajte si na vysávač, ani naň nepokladajte predmety.
• Spotrebič by sa mal používať iba v domácnosti pri teplote od 0 °C do 40 °C.
• Pred použitím sa ubezpečte, že prachový zásobník a mopovacia tkanina sú správne nasadené.

• Do blízkosti hlavnej kefy nevkladajte vlasy, oblečenie, prsty ani iné časti tela. Hlavnú kefu a saciu časť vysávača udržujte v čistote, odstraňujte vlasy a prach, ktoré môžu znížiť sacie vlastnosti vysávača a kvalitu vysávania.

• Prístroj nepoužívajte na mokrej ani vlhkej podlahe.

• Nevysávajte tekutiny, horiace cigarety, črepy ani iné ostré predmety, zápalky ani iné horľavé látky, väčšie kusy papiera, plastové vrecúška ani iné predmety, ktoré môžu vysávač poškodit.
• Pri vysávaní nedovol'te vysávaču prejst' cez vol'ne položené káble.
• Pri údržbe a čistení spotrebiča prepnite vypínač do pozície vypnuté.
• Priame slnečné svetlo môže spôsobit' zníženú citlivost' infračervených snímačov vysávača, zabráňte prosím priamemu slnečnému svitu.
• Koberec treba pri vytieraní zaistit tak, aby naň robot pri vysávaní nezašiel. Ak je na vysávači inštalovaná mopovacia tkanina so zásobníkom na vodu, mohlo by dôjst k prerušeniu vysávania, prípadne nežiaducemu premočeniu koberca.
• Špotrebič nepokladajte na miesta, z których by mohol l'ahko spadnút na zem (stôl, stolička).
• Pred nabíjaním spotrebiča sa ubezpečte, že je správne zapojená nabíjacia stanica.
• Pri extrémnych teplotných podmienkach alebo nevhodnom používaní môže dôjst' k úniku tekutiny z batérie. Ak sa tekutina dostane na pokožku, ihneď ju zmyte tečúcou vodou. V prípade zasiahnutia očí ich okamžite aspoň 10 minút vyplachujte tečúcou vodou. Vyhlľadajte lekársku pomoc.
• Ked' budete chciet' výrobok zlikvidovat', najprv odpojte batériu od spotrebiča.
• Ak spotrebič prepravujete alebo ho nebudete používať dlhý čas, vypínač prepnite do pozície vypnuté. Predlížite tak životnosť batérie.
• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Spotrebič nezapájajte do rozbočovacích zásuviek a predlžovacích prívodov.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy netahajte za prívodný kábel, ale uchopte zástrčku a tahom prístroj odpojte.
• Nedovol'te, aby sa spotrebič používal ako hračka.
• Na čistenie spotrebiča nepoužívajte hrubé ani agresívne chemické látky.
• Spotrebič sa odporúča len na použitie v domácnosti, nie je určený na komerčné použitie.
• Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.
• Spotrebič neopravujte sami. Obrátte sa na autorizovaný servis a predchádzajte zraneniam pri neodbornej manipulácii.
• Tento spotrebič môžu používať deti od 8 rokov veku a osoby so

zníženými fyzickými či mentálnymi schopnostami alebo nedostatkom skúseností a znalostí, ak majú nad sebou dozor alebo boli poučené o používaní spotrebiča bezpečným spôsobom a rozumejú prípadnému nebezpečenstvu. Čistenie a užívatelškú údržbu nesmú robit deti, ak nedosiahli 8 rokov a nie sú pod dozorom. Deti do 8 rokov veku sa nesmú zdržiavať v dosahu spotrebiča ani jeho prívodu. Deti sa so spotrebičom nesmú hrat.

• Detom do 3 rokov sa musí zabrániť v prístupe k spotrebiču, ak nie sú trvale pod dozorom.
• Nepozerajte sa priamo do zapnutej UV-lampy. Hrozí poškodenie zraku.
• Výrobca a dovozca do Európskej únie nezodpovedá za škody spôsobené používaním prístroja, napr. za poranenia, oparenia, požiare, zranenia, znehodnotenie d'alších vecí a pod.
• Ak je prívodný kábel poškodený, jeho výmenu zverte odbornému servisnému stredisku, aby sa zabránilo vzniku nebezpečnej situácie. Spotrebič s poškodeným prívodným káblom je zakázané používat.
• Robotický vysávač sa musí používať iba s originálnym sietovým adaptérom, ktorý sa s dodáva spolu s ním. Aby ste sa vyvarovali vzniku nebezpečnej situácie, nikdy nepoužívajte iný typ adaptéra.

Ak nedodržíte pokyny výrobcu, prípadná oprava sa neuzná ako záručná.

Pozorne skontrolujte, či ste vybalili všetko dodávané príslušenstvo, odporúčame vám nechat' si počas záručnej lehoty originálnu papierovú škatul'u, užívatel'ský manuál a baliaci materiál

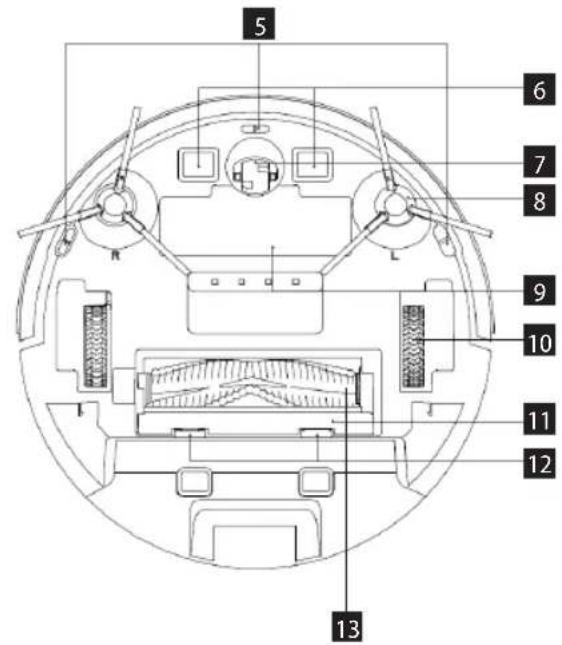

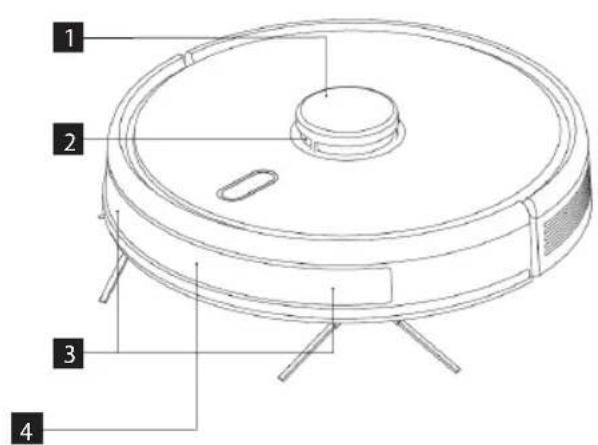

POPIS VÝROBKU

1 LDS laserový dialkomer
2 Antikolízny senzor pre radarový senzor
3 Antikolízne senzory
4 Infračervený senzor na dobíjanie
5 Senzory proti pádu
6 Nabíjací kontakt
7 Univerzálne koliesko

8 Bočná kefka
9 Kryt akumulátora
10 Hnacie koliesko
11 Kryt kefy
12 Tlačidlo na vybratie krytu
13 Hlavná kefa

1 2 3 4

5 6 7 8 9 10 11 12 13

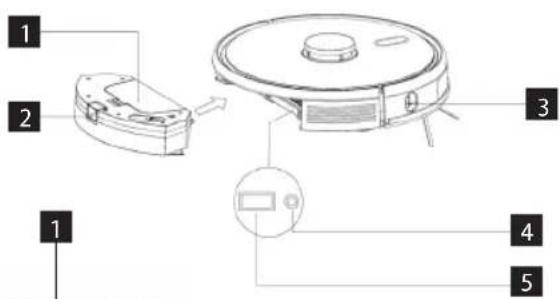

1 Kryt filtrov
2 Tlačidlo na vybratie nádobky
3 Senzor stien
4 Tlačidlo na reštart systému
5 Prípojka pre upgrade systému (táto prípojka je určená iba pre použitie odborníkom)

8 PET kefa
9 Bočná kefa
10 Čistiaca kefka
11 Náhradné vrecúško
12 Modul na vytieranie
13 Zásobník 2v1

1

2

3

10

11

4

5

6

7

8

9

13

KL'ÚČOVÉ FUNKCIE

Vysávanie / zapnutie a vypnutie

• Krátkym stlačením vysávanie spustíte alebo zastavíte.
• Dlhým stlačením na 3 s prístroj zapnete alebo vypnete.
• Dlhým stlačením na 15 s pristroj nútene vypnete za neobvyklých okolností.

Dobíjanie / lokálne vysávanie

• Krátkym stlačením spustíte nabíjanie alebo zastavenie.
• Dlhým stlačením spustíte lokálne vysávanie.

Kontrolka

• Biela: Normálna prevádzka alebo nabíjanie
- Červená: Abnormálny stav alebo vybitý akumulátor
- Ružová: Zariadenie nie je pripojené k sieti.

Reset WiFi

- Stlačte zároveň obe tlačidlá na 3 s.

INŠTALÁCIA

• Ak je napájací kábel napnutý zvislo k zemi, môže dôjst' k tomu, že prístroj ho vytiahne, v dôsledku čoho sa môže vypnút nabíjacia stanica.
• Kontrolka nabíjania je v normálnom stave pri zapnutí rozsvietená a pri nabití zhasnutá.

2. Nabíjaciu stanicu lubovolne neposúvajte a nevystavujte ju priamemu slnečnému žiareniu.

Poznámka: Priame slnečné svetlo bude rušit signál nabíjacej stanice, preto sa prístroj nemusí do nabíjacej stanice správne vrátit.

3. Inštalácia bočnej kefky

Robot zapnete dlhým stlačením tlačidla ⚙ Ak je kontrolka napájania normálne zapnutá, robot nabite v nabíjacej stanici.

Poznámka: Ak prístroj nejde spustiť z dôvodu slabého akumulátora, nabite ho v nabíjacej stanici a prístroj sa spustí automaticky. Prístroj môže normálne pracovať, iba ak je úroveň akumulátora ≥15 %.

5. Pripojenie mobilnej aplikácie (tento krok môžete preskočit)

Prečítajte si pokyny na pripojenie Wi-Fi a pripojte mobilnú aplikáciu.

6. Spustenie vysávania

Po zapnutí robota krátko stlačte tlačidlo na robote alebo vysávanie spustite pomocou mobilnej aplikácie (pri používaní môžete prístroj zastavit stlačením lubovoľného tlačidla).

Poznámka:

• Robot určený na zametanie nemožno použit' na odstránenie tekutín.
• Ak je úroveň nabitia akumulátora nižšia ako 15 %, prístroj nemôže pracovat. V takom prípade ho nabite.
• Ak je úroveň nabitia akumulátora nižšia ako 15 %, prístroj sa automaticky vráti do nabíjacej stanice.
• Pred použitím odstráňte rôzne vodiče (vrátane napájacieho kábla nabíjacej stanice) z podlahy, aby ste predišli výpadkom a poškodeniu predmetov a vodičov, ak tieto vodiče prístroj zachytí.

7. Inštalácia modulu na vytieranie

a) Inštalácia textilie na vytieranie: textiliu na vytieranie prilepte rovno ku dnu modulu na vytieranie.

vytieranie. Ked' sa ozve zvuk "zaklapnutia", modul je správne zasunutý.

8. Vybratie modulu na vytieranie

9. Pokyny pri použití modulu na vytieranie

• Modul na vytieranie nepoužívajte, ak ho nemáte pod dohl'adom.
• Z dôvodu bezpečnosti sa ubezpečte, že modul na vytieranie je vybratý pri nabíjaní a tiež, keď ho nepoužívate.
  • Nepokúšajte sa vytierať koberec.
• Pre dosiahnutie lepšieho účinku vytierania by mal modul na vytieranie použit' až po trojitom zametání alebo po vysávaní podlahy.
• Ak chcete doplnit' vodu alebo vyčistiť textíliu pri činnosti prístroja, zastavte ho, vyberte a znova vložte modul na vytieranie podľa krokov 8 a 9. Nepresúvajte ani neprevracajte prístroj, aby nedošlo k chybe pri určovaní polohy alebo strate mapy.
• Funkcia vytierania je u prístroja určená na zotretie a pomáha híbkovému čisteniu. Nedokáže však účinne odstránit' pevne prichytené nečistoty a nahradit' tak ľudskú silu.
• Pre zlepšenie účinnosti vytierania odporúčame pred začatím vytierania namočit textíliu na vytieranie.
• Ak má robot nasadený modul na vytieranie, tak nedôjde k vysatiu nečistôt zo zásobníka 2v1.

POUŽITIE

ZAPNUTIE/VYPNUTIE

Dlho stlačte tlačidlo Ona 3 s, kontrolka sa rozsvieti a prístroj sa spustí.

Dího stlačte tlačidlo 📍 na 3 s, keď je prístroj v pohotovostnom režime, kontrolka zabliká červeno a prístroj sa vypne.

POZNÁMKA: Prístroj nemožno vypnút, ked' sa práve nabíja.

VYSÁVANIE/ZASTAVENIE

Po spustení prístroja krátko stlačte tlačidlo na prístroji alebo prístroj spustte pomocou mobilnej aplikácie (stlačením ktoréhokolvek tlačidla ho môžete zastavit).

Poznámka:

• Robotický vysávač nemožno použit' na odstránenie tekutín.

• Ak je úroveň nabitia akumulátora nižšia ako 15 %, prístroj nemôže pracovať. V takom prípade ho nabite.

• Ak je úroveň nabitia akumulátora nižšia ako 15 %, prístroj sa automaticky vráti do nabíjacej stanice.

• Pred použitím odstráňte z podlahy rôzne vodiče (vrátane napájacieho kábla nabíjacej stanice), aby ste predišli výpadkom a poškodeniu predmetov a vodičov, ak tieto vodiče robot zachytí.

NABÍJANIE

Automatický režim: Po práci sa prístroj automaticky vráti do nabíjacej stanice. Dôjde k vysatiu nečistôt zo zásobníka. Potom sa robot pôjde nabíjať.

Ručný režim: V zastavenom stave krátkym stlačením tlačidla spustíte nabíjanie alebo môžete prístroj nabíjať ovládaním pomocou mobilnej aplikácie. Kontrolka bliká, ak je prístroj nabitý.

Poznámka: Ak prístroj nenájde nabíjaciu stanicu, automaticky sa vráti do pôvodnej polohy. V takom prípade vložte prístroj spät do nabíjacej stanice ručne.

KOMPLETNÉ AUTOMATICKÉ VYSÁVANIE

Poznámka: Pri čistení robotom lubovolne a často nehýbte. Po presunutí robot umiestnite na pôvodné miesto. Ked' sa znova spustí, pokúsi sa sám zaujať polohu. Po úspešnom zaujatí polohy bude sledovať naplánovanú cestu a pokračovať v práci. Ak sa zaujatie polohy nepodarí, robot zruší predošlů úlohu, vytvorí si mapu a čistenie urobí znova. Aj ked' nenájde nabíjaciu základňu.

LOKÁLNE TURBO VYSÁVANIE

Ak miestna oblast potrebuje dokonalejšie čistenie, uživatel' urči v aplikácii na mape oblast vel'kosti 1,5 m x 1,5 m, ktorú chce vyčistiť. Prístroj automaticky prejde do tejto oblasti a začne pracovať. Prístroj vyčistí oblast' 2x s TURBO sacou silou.

LOKÁLNE VYSÁVANIE

Ak robot nemôžete ovládat pomocou mobilnej aplikácie, presuňte ho ručne na miesto, ktoré chcete vyčistiť. Stlačte tlačidlo 3 sekundy a robot dvakrát povysáva oblast' 1,8 x 1,8 m so stredom vo svojej štartovej polohe.

ZÓNOVÉ VYSÁVANIE

Pomocou mobilnej aplikácie nastavte velkost' a umiestnenie oblasti, ktorú chcete vyčistiť. Môžete nastaviť maximálne 15 oblastí. Robot bude čistiť v oblastiach, ktoré ste mu nastavili.

VYSÁVANIE MIESTNOSTÍ

Pomocou mobilnej aplikácie vyberte miestnosti, ktoré chcete vysávat.

ZAKÁZANÁ ZÓNA

Pomocou mobilnej aplikácie nastavte jednu alebo viac zakázaných oblastí. Robot nebude v týchto zakázaných oblastiach vysávať, iba v ostatných.

Poznámka: Do zakázanej oblasti sa robot môže dostať kvôli chybe polohovania, chybe senzorov alebo z iných dôvodov.

• Trvale uzavretá zóna môže byť zneplatnená z dôvodu velkej zmeny polohy nabíjacej základne a nábytku. Preto sa počas vysávania snažte robotom nepohybovať ani mu iným spôsobom nezasahovať do práce.
• Trvale zakázaná oblast bude zrušená, ak dôjde k obnoveniu mapy.

OBLAST BEZ VYTIERANIA

Pomocou mobilnej aplikácie nastavte oblast bez vytierania. Ak bude mat spotrebič nasadený modul na vytieranie, tak do tejto oblasti nepôjde. Ak bude spotrebič iba vysávat, tak do tejto oblasti zájde.

PLÁNOVANIE VYSÁVANIA

Pevne daný čas vysávania možno nastavit pomocou mobilnej aplikácie. Prístroj začne automaticky vysávať v stanovenom čase a po dokončení sa vráti do nabíjacej stanice.

RESET WIFI

Ak sa mobilným telefónom k prístroju nemožno pripojit z dôvodu zmeny konfigurácie routera a hesla alebo z iných dôvodov, stlačte zároveň tlačidlo ⚠a tlačidlo na 3 s, dokým sa neozve hlasová výzva „WiFi lost, please follow app instruction for reconnection“ (Signál WiFi stratený. Pre opätovné pripojenie postupujte podľa pokynov v aplikácii), kým sa kontrolka sa nerozsvieti modrofialovou farbou a nebude pomaly blikat.

TICHÝ REŽIM

Hlasové hlásenia robota a naplánované vysávania budú počas nastaveného času potlačené (neaktívne).

CARPET TURBO

Pri detekcii koberca dôjde k automatickému nárastu sacej sily na najvyšší stupeň. UPOZORNENIE - koberec je správne detegovaný iba s Carpet kefkou. Na vysávanie kobercov nepoužívajte Hardfloor kefu.

Sací výkon môžete vypnút alebo nastavit pomocou mobilnej aplikácie alebo dialkového ovládania. HARDFLOOR kefa sama deteguje nečistoty a zvolí vhodnú saciu silu. Pri detekcii koberca dôjde k automatickému nárastu

sacej sily na najvyšší stupeň. UPOZORNENIE - koberec je správne detegovaný iba s Carpet kefkou.

NASTAVENIE PRIETOKU VODY

Prietok vody môžete nastaviť pomocou mobilnej aplikácie. Na dialkovom ovládači nemožno menit prietok vody. Prietok bude nastavený na strednú úroveň. Pre nastavenie prietoku vody použite mobilnú aplikáciu.

UV LAMPA A STERILIZÁCIA

V aplikácii a pomocou dialkového ovládania možno ovládat' aj UV lampu. Z bezpečnostných dôvodov ju zapínajte iba so zásobníkom na nečistoty. S mopovacím modulom UV lampu nespúštajte. Pri sterilizácii vysávač vypne nasávanie, zmenší rýchlost' pohybu na polovicu a zmenší rýchlost' otáčok hlavnej kefy a bočných kief.

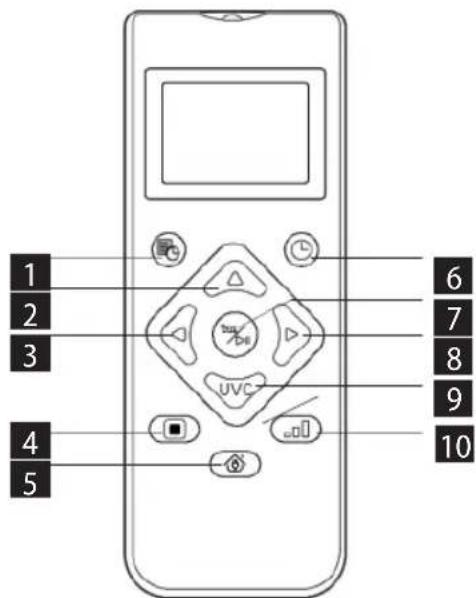

POUŽITIE DIAĽKOVÉHO OVLÁDANIA

1. Plánovanie vysávania
2. Pohyb vpred
3. Otočenie v'lavo
4. Lokálne TURBO vysávanie
5. Spustenie/zastavenie nabíjania
6. Automatické vysávanie/pauza
7. Vysávanie/pauza
8. Otočenie vpravo
9. Sterilizačný režim
10. Nastavenie sacieho výkonu

1 2 3 4 5 6 7 8 9 10

Poznámka: Ak chcete zaistit, aby všetky správne nastavenia boli účinné, dialkové ovládanie musíte nasmerovať na prednú časť robotického vysávača, a to z dostatočnej blízkosti.

Nastavenie času

1. Stlačením tlačidla dialkovom ovládači vstúpite do nastavenia času, na LCD displeji bliká symbol pre nedelů.
2. Stlačením l'avého a pravého tlačidla vyberte deň v týždni a stlačením tlačidla potvrdte, potom sa LCD displej automaticky prepne na nastavenie hodín.
3. Stlačením tlačidiel hore a dole nastavte hodinu a stlačením tlačidiel vlavo a vpravo prejdete na nastavenie minút.
4. Po nastavení aktuálneho času nasmerujte dialkový ovládač na prednú časť robotického vysávača a stlačte tlačidlo 📄e potvrdenie všetkých nastavení času. Ak tak neurobíte, vaše nastavenie bude neplatné.
5. Takto dokončíte nastavenie času pre dialkové ovládanie aj robotický vysávač.

Plán vysávania

1. Stlačením tlačidla dialkovom ovládači vstúpite do nastavenia plánu, na LCD displeji bude blikat symbol pre nedelů.
2. Stlačením ľavého a pravého tlačidla vyberte deň v týždni a stlačením tlačidla 📄 potvrdte, potom sa LCD displej automaticky prepne na nastavenie hodín.
3. Stlačením tlačidiel hore a dole nastavte hodinu a stlačením tlačidiel vľavo a vpravo prejdete na nastavenie minút. Potom nasmerujte dialkový ovládač na prednú časť vysávača robota a stlačením tlačidla potvrdťe toto nastavenie plánu pre robotický vysávač.
4. Po dokončení jedného nastavenia plánu prejde dialkový ovládač automaticky na dálšie nastavenie plánu. Ak nechcete pokračovať v nastavovaní, stlačte tlačidlo 📊️ ukončenie alebo 10 s počkajte, než sa nastavenie ukončí automaticky.
5. Takto dokončíte nastavenie času pre dialkové ovládanie aj robotický vysávač.

Zrušenie plánu vysávania

1. Stlačte tlačidlo 📄a dialkovom ovládači, na LCD displeji bude blikat symbol pre nedelu a zobrazia sa symboly pre dni v týždni, ktoré ste naplánovalí.
2. Stlačením lavého a pravého tlačidla vyberte deň v týždni, ktorý ste naplánovali, a dlhým stlačením tlačidla 3 s tento plán zrušte. Môžete vybrať aj dálší naplánovaný deň, ktorý chcete zrušit, alebo stlačte tlačidlo ukončenie, alebo počkajte 10 s, než sa nastavenie ukončí automaticky.

STERILIZAČNÝ REŽIM

1. Stlačte tlačidlo UVC dialkovom ovládaní pre zapnutie sterilizačného režimu. Pre vypnutie sterilizačného režimu znova stlačte tlačidlo UVC

2. Robot pri sterilizačnom režime zapne UV svetlo a zníži rýchlost' na polovicu pre dôkladnejšie vysávanie. Rýchlost' otáčok hlavnej kefy a bočných kief sa tiež zníži.

3. Robot najprv prejde oblast pozdlž stien, potom začne postupne sterilizovať vnútro oblasti.

KAŽDODENNÁ ÚDRŽBA

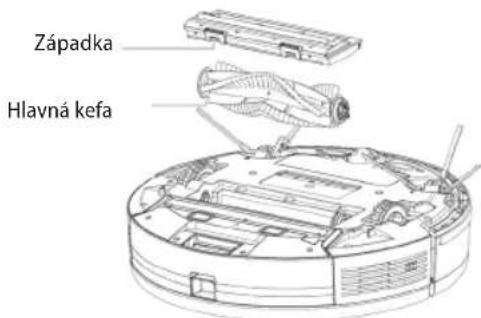

Hlavná kefa (pravidelne čistite)

1. Prístroj otočte a stlačte západku na kryte hlavnej kefy, aby ste kefu mohli vytiahnut.
2. Odstráňte prach z vnútorného priestoru a zvnútra hlavnej kefy pomocou malej kefky a očistite hlavnú kefu.
3. Znova zložte hlavnú kefu a pevne zatlačte na kryt, aby západka zaklapla na miesto.

Západka Hlavná kefa

Bočnú kefku (pravidelne čistite)

1. Prístroj otočte a bočnú kefku vytiahnite smerom nahor.
2. Odstráňte vlasy a nečistoty a bočnú kefku namontujte spät.
3. Ubezpečte sa, že lavá bočná kefka (L) a pravá bočná kefka (R) zodpovedajú symbolom L a R na spodnom kryte. Zatlačením na bočné kefky L a R ich znova nainštalujte.
   Poznámka: Bočné kefky meňte každých 3 až 6 mesiacov, aby sa zaistil ich čistiaci účinok.

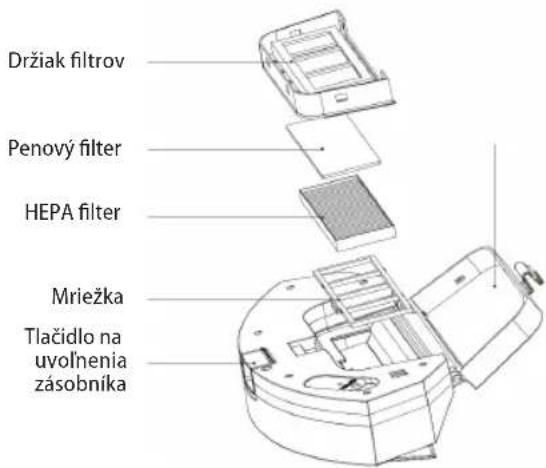

Nádobka na prach a mriežka filtra (pravidelne čistite)

1. Po dlhodobom používaní vyberte penový filter a HEPA filter.
2. Penový filter a HEPA filter opláchnite pod vodou.
3. Jednotlivé diely utrite a nechajte volne uschnút.
4. Po oschnutí ich postupne nainštalujte v správnom poradí: mriežka - penový filter - HEPA filter.

Držiak filtrov Penový filter HEPA filter Mriežka Tlačidlo na uvoľnenia zásobníka

Poznámka:

• Mriežku filtra opláchnite čistou vodou, nepridávajte žiadny čistiaci prostriedok.
• Mriežku filtra nečistite štetcom ani prstami.
• Mriežku filtra nechajte oschnúť na vzduchu aspoň 24 hodín.

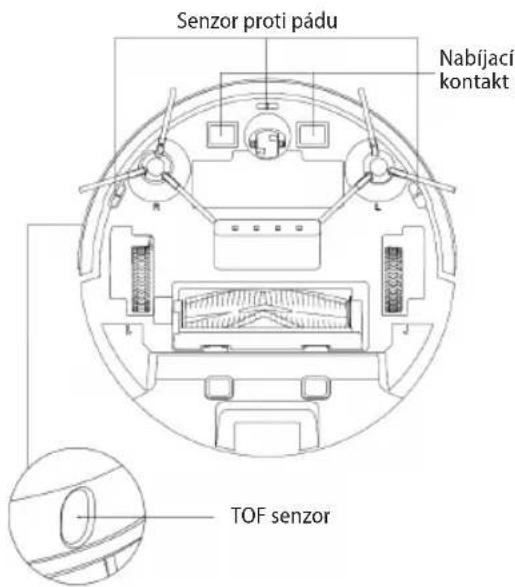

Senzory čistite mäkkou textíliou nasledujúcim spôsobom:

1. Vyčistite senzory pozdlž steny vpravo.
2. Tri senzory proti pádu v spodnej časti prístroja.
3. Infračervený antikolízny senzor v prednej časti prístroja.
4. Chranič pred úrazom elektrickým prúdom a kontakty pre nabíjaciu stanicu v spodnej časti prístroja (pri čistení prístroj vypnite).
5. Oblast' na prenos signálu nabíjacej stanice.

Senzor proti pádu Nabijaci kontakt TOF senzor

• Prístroj je vybavený vysokovýkonnými lítiovoiónovými akumulátormi. Ak chcete zachovať výkon akumulátora, pri každodennom používaní udržujte prístroj nabitý.
• Ak sa prístroj dlhší čas nepoužíva, vypnite ho a riadne uložte. Nabite ho aspoň každé 3 mesiace, aby ste predišli poškodeniu akumulátora v dôsledku nadmerného vybitia.

Aktualizácia firmvéru

Firmvér aktualizujte pomocou mobilnej aplikácie. Ak sa zistí nový firmvér, urobte aktualizáciu podľa výzvy. Pri aktualizácii firmware by mala byť úroveň akumulátora ≥ 50 % a prístroj musí byť umiestnený v dokovacej stanici.

Dokovacia stanica

Problém Riešenie
Robot nejde spustit'	V prípade nízkeho stavu akumulátora umiestnite robot do nabíjacej stanice a vyrovnajte podľa kontaktov dosky, prístroj sa automaticky spustí (ak je robot úplne vypnutý, môže sa po chvíli nabíjania automaticky spustit).Nepoužívajte prístroj, ak je teplota prostredia nižšia ako 0 °C alebo vyššia ako 50 °C. Používajte ho pri teplote 0 až 40 °C.
Robot nejde nabit'	Robot presuňte mimo stanicu, skontrolujte, či sa rozsvieti kontrolka nabíjacej stanice a či sú oba konce napájacieho adaptéra nabíjacej stanice správne pripojené.V prípade zlého kontaktu vyčistite kontaktné plôsky nabíjacej stanice a nabíjacie kontakty na robote alebo otočte bočnú kefku nabok.
Robot nie je možné dobit'	Robot je príliš d’aleko od nabíjacej stanice, umiestnite ho do blízkosti nabíjacej stanice a skúste to znova.
Abnormálne správanie Robot vypnite a reštartujte.
Pri použití sa ozýva neobvyklý hluk	Hlavná kefa, bočná kefka alebo koliesko môžu byť obalené cudzími predmetmi, robot vypnite a cudzie predmety odstráňte.
Znižuje sa schopnosť čistenia, alebo z prístroja vypadáva prach	Nádoba na prach je plná. Vyčistite ju.Mriežka filtra je zanesená. Vyčistite ju alebo vymeňte.Hlavná kefa je obalená cudzími predmetmi, vyčistite ju.
WiFi nemožno pripojiť	Je zlý signál WiFi. Skontrolujte, či je k dispozícii dobré pokrytie signálom WiFi.WiFi je pripojené neobvyklým spôsobom. Resetujte WiFi, stiahnite si najnovšiu aplikáciu a skúste sa znova pripojiť.Heslo je zadané nesprávne.Je k dispozícii router pre frekvenčné pásmo 5 GHz, robotický vysávač je vybavený iba pre frekvenčné pásmo 2,4 GHz.
Plánované vysávanie neprebehlo	V prípade nízkej úrovne nabitia akumulátora možno plánované vysávanie začať iba vtedy, ak je úroveň nabitia akumulátora aspoň 30 %.
Spotrebováva robot energiu, ked’je umiestnený v nabíjacej stanici?	Robot spotrebováva malé množstvo energie, ak je trvale umiestnený v nabíjacej stanici, čo umožňuje najlepší výkon akumulátora.
Treba robot na prvýkrát nabíjať trikrát po dobu 16 hodín?	Lítiový akumulátor možno použiť hned’ po nabití a nemá pamătový efekt.

RIEŠENIE PROBLÉMOV

Zvukové hlásenie Riešenie
Error 1: Oh dear! I cannot find the dust collector Vysávanie	bolo spustené po vybratí nádoby na prach.
Error 2: Please check if the radar on top has been covered or blocked	Horný senzor je zakrytý alebo je umiestnený v otvorenom priestore (v oblasti 6x6 m ^2 nie je žiadna prekážka).
Error 3: Please place me in a new location and try again Robot zoberte alebo ho zdvihnite do vzduchu.
Error 4: Please scrub the cliff sensor, and restart me from a new location	Senzor proti pádu je zakrytý alebo je umiestnený vo výške.
Error 5: Please scrub the front sensor, and restart me from a new location	Infračervený antikolízny senzor je znečistený alebo zakrytý.
Error 6: Please scrub the right-hand sensor, and restart me from a new location	Senzor stien je znečistený alebo zakrytý.
Error 7: Please scrub the radar housing on top, and restart me from a new location	Radarový antikolízny senzor je znečistený alebo zakrytý.
Error 8: Please check if the bumper has been blocked in some way	Senzor hrán alebo antikolízny senzor je zaseknutý.
Error 9: Master, please clean the dust container and filter	Nádoba na prach je plná alebo treba vymeniť mriežku filtra.
Error 10: Dust container has been removed, please clean the container and filter	Po signalizácii poruchy 9 užívateľ vybral nádobu na prach, čím sa spustí porucha 10.
Error 11: I'm stuck, please help me! Robot sa niekde zasekol.
Error 12: Please place me correctly! Robot je naklonený.
Error 13: Please check if my wheels have become blocked somewhere	Hnacie koliesko je zaseknuté alebo zamotané.
Error 14: Please check if the main brush has become stuck	Hlavná kefa je zamotaná alebo zaseknutá.
Error 15: Please check if the side brushes have become stuck	Bočná kefka je zamotaná alebo zaseknutá.
Error 16: What's going on? Where is the docking station?	Nabíjacia stanica sa nenašla alebo nie je zapojená.
Error 17: Oh dear! Program error, please restart me	Abnormálny stav spôsobený neznámym zlyhaním, robot reštartujte.
Error 18: Error encountered initiating shutdown	Robot upozorní užívateľa a automaticky sa vypne alebo sa dobije.
Error 19: Low battery, please recharge Ak je úroveň nabitia akumulátora príliš nízka, robot nie je v nabíjacej stanici a spustí sa vysávanie (úroveň nabitia akumulátora je nižšia ako 10 %).
Error 20: To shut me down, please place me away from the docking station	Pri nabíjaní v nabíjacej stanici bol robot vypnutý.

BEZDRÔTOVÉ SPOJENIE A KOMPATIBILITA

• Spoločnosť Jindřich Valenta - CONCEPT nemôže byť žiadnym spôsobom zodpovedná za žiadne náhodné, nepriame alebo následné škody, ani za straty údajov alebo straty spôsobené únikom informácií pri komunikácii prostredníctvom bezdrôtových technológií.
• Úspešnú bezdrótovú komunikáciu nemožno 100% zaručit' u všetkých Smart zariadení a Wifi sietí (routerov) Vzhľadom na rozmanitost' prístrojov na trhu môžu nastat' prípady, keď charakter alebo špecifikácia daného Smart zariadenia alebo Wifi siete (routera) znemožňuje pripojenie, prípadne je nejakým spôsobom narušené. Úspešnosť bezdrótovej komunikácie prostredníctvom Wifi siete d'alej ovplyvňujú aj mnohé faktory vrátane hardvérovej a softvérovej konfigurácie. Spojenie medzi robotom a vašou Wifi siet'ou môže byť negativne ovplyvnené aj okolitými Wifi siet'ami, ktoré môžu byť naladené na rovnaký kanál a tak narúšat spojenie (napr. na sídliskách, v bytových domoch a pod.). Tieto skutočnosti nie sú dôvodom na reklamáciu spotrebiča.
• Aplikáciu vlastní a prevádzkuje tretí subjekt (ďalej iba „Subjekt“) odlišný od spoločnosti Jindřich Valenta - CONCEPT (ďalej iba „Predajca“). Subjektu nie sú zo strany Predajcu odovzdávané žiadne osobné údaje. Pri registrácii do aplikácie zákazník odovzdá osobné údaje priamo Subjektu, ktorý sa stáva správcom osobných údajov. Aplikácia a s tým spojená ochrana osobných údajov sa riadia pravidlami Subjektu.

Kompatibilita:

- zabezpečenie WPA1 a WPA2 (odporúčané WPA2)

UPOZORNENIE: Zariadenie nemožno prevádzkovat na WiFi sieťach zabezpečených protokolom IEEE 802.1X (spravidla firemné WiFi siete).

OVLÁDANIE POMOCOU APLIKÁCIE

Prv než bude možné ovládať zariadenie prostredníctvom aplikácie, treba ho spojit s vaším telefónom a umožnit mu prístup do vašej WiFi siete.

Odporúčaná vzdialenost pri nastavení: menej ako 4 metre

Ubezpečte sa, že robotický vysávač, router a váš mobilný telefón sú blízko seba, aby mohlo prebehnút bezproblémové párovanie.

Stiahnutie, inštalácia aplikácia a spárovanie zariadenia

Pozn. Párovanie vysávača urobte pri nabitom akumulátore alebo s vysávačom umiestneným v nabíjacej stanici.

1. Naskenujte QR kód nižšie (obr. 1) alebo vyhl'adajte aplikáciu „Concept Home” na Google Play alebo App Store a aplikáciu si stiahnite do mobilného telefónu.

2. Ak už máte Concept Home, otvorte aplikáciu, prihláste sa a pokračujte na pokyny pre párovanie.

3. Pred pripojením aplikácie k zariadeniu sa ubezpečte, že na spotrebiči blikajú obe tlačidlá.

4. Potom v aplikácii stlačte + alebo pridat' zariadenie.

5. Zobrazí sa zoznam spotrebičov, vyberte zo zoznamu.

6. Vyplňte vašu wifi siet'a heslo, alebo sa vám automaticky doplní.

7. Stlačte tlačidlo Dalšie a v pravom hornom rohu stlačte nápis "EZ Mode".

8. Zvolte možnost režim AP a potom potvrdte, že spotrebič bliká a stlačte Dalšie.

9. Prejdite do nastavenia wifi vo vašom mobilnom zariadení a pripojte sa k wifi SmarLife-xxx a počkajte, kým sa pripojí.

10. Potom sa vrátte do aplikácie a počkajte, než sa spotrebič spáruje. Po dokončení párovania môžete začat ovládat spotrebič pomocou mobilnej aplikácie.

Upozornenie pri problémoch s párovaním

• Overte správnost'zadaného hesla vašej wifi siete.
  • Zariadenie podporuje iba wifi siete 2,4 GHz.
• Router je zahltený pripojením mnohých zariadení (najmä na sídliskách alebo tam, kde je veľká koncentrácia pripojených smart zariadení). Pre stabilnejšiu prevádzku treba, aby wifi signál dosahoval na miesta zamýšľaného používania vysávača a zároveň bol dostatočne silný.
• rešartujte vysávač aj smart zariadenie a proces zopakujte;
• ak je to možné, vyskúšajte aj reštart samotného wifi routera;
• Ak vaše smart zariadenie obsahuje systém Android 6.0 a vyšší, treba mať zapnutú funkciu zistovania polohy.
• Ked'vysávač spárujete s vaším smart zariadením pomocou aplikácie „Concept Home“, tak nepohybujte s dokovacou stanicou ani ju nepremiestňujte. Vysávač používa nabíjaciu stanicu ako orientačný bod na mape.
• Premiestnením nabíjacej stanice riskujete stratu vygenerovanej mapy vrátane zvolených zón čistenia a zakázaných zón! Vysávač si vytvorí novú mapu, ktorá prepíše pôvodnú mapu.

SERVIS

Údržbu rozsiahlejšieho charakteru alebo opravu, ktorá vyžaduje zásah do vnútorných častí spotrebiča, môže robit'len kvalifikovaný odborník alebo servis.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatulu od spotrebiča môžete dat do zberu triedeného odpadu.
• Plastové vrecúška z polyetylénu (PE) odovzdajte ako zberný odpad na recykláciu.

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že tento výrobok nepatří do domáceho odpadu Treba ho odovzdať na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite negativnym dósledkom na životné prostredie a ľudské zdravie. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili.

Tento výrobok spíňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vztahujú.

Zmeny v texte, vzhľade a technických špecifikáciách môžu nastat' bez predošlého upozornenia a na tieto zmeny si vyhradzujeme právo.

PODZIĘKOWANIE

Výrobca (príp. dovozca) zodpovedá za to, že výrobok vyhovuje požiadavkám právnych predpisov a vyhovuje požiadavkám stanovených príslušnými technickými normami. Ďalej zodpovedá za to, že výrobok má také vlastnosti, ktoré výrobca popísal v dokumentoch vzťahujúcich sa k tovaru alebo ktoré spotrebitel’ očakával s ohľadom na povahu tovaru a na základe reklamy výrobcom prevádzanej, ako odpovedá i za to, že sa výrobok hodí k účelu, ktorý pre jeho použitie výrobca uvádza alebo ku ktorému sa vec tohto druhu obvykle používa.

Záruka sa nevztahuje na opotrebenie výrobku spôsobené jeho obvyklým používaním. Právo z vadného plnenia spotrebitel'ovi nenáleží, pokial' pred prevzatím výrobku vedel, že výrobok má vadu, alebo pokial' vadu sám spôsobil.

Za nefunkčný akumulátor sa z hľadiska týchto záručných podmienok považuje taký akumulátor, ktorý je elektronicky nefunkčný (tzn. nekomunikuje so základnou jednotkou, nefungujú nabíjacie alebo vybíjacie obvody atd.) alebo má vnútorný skrat.

V žiadnom prípade sa za poruchu z hľadiska záruky nepovažujú poruchy alebo zmeny parametrov spôsobené bežným používaním a opotrebením (napríklad prirodzený pokles kapacity).

Na akumulátory sa poskytuje záručná služba po dobu 6 mesiacov. Akumulátor má z hľadiska týchto záručných podmienok charakter spotrebného materiálu, podrobnejšie pozri. „Spotrebný materiál”.

Spotrebný materiál

U spotrebného materiálu (batérie a pod.) garantujeme zachovanie technických parametrov po dobu 6 mesiacov, a to v prípade, ak nebol poškodený neodborným používaním a neuplynula doba jeho životnosti.

Záruka sa nevztahuje na prípady, kedy (najmä):

- neboli dodržané podmienky pre inštaláciu, prevádzku a obsluhu výrobku, ktoré sú uvedené v návode na obsluhu výrobku,

- k vade došlo vplyvom mechanického, tepelného

alebo chemického poškodenia, skratom, prepätím v sieti alebo nesprávnou inštaláciou,

• k vade došlo neodborným zásahom tretej osoby,
  • k vade došlo pri živelnej udalosti,
• k vade došlo nedostatočnou alebo nevhodnou údržbou v rozpore s návodom k obsluhe vrátane závad spôsobených vodnými a inými usadeninami,
• k zmene farby výhrevných plôch alebo poškriabaniu plôch došlo v súvislosti s ich obvyklým používaním,
• sa jedná o vzhľadové a funkčné zmeny spôsobené slnečným žiarením, tepelným žiarením alebo vodnými a inými usadeninami,
• uplynie životnosť niektorých súčastí výrobku, napr. akumulátorov, žiaroviek atd.

Záruka sa nevztahuje na plnenia, ktoré boli bezplatne poskytnuté spolu s výrobkom (darčeky, propagačné predmety, apod.)

Uplatnenie reklamácie

Reklamáciu vady výrobku je potrebné uplatnit bez zbytočného odkladu po jej zistení, najneskôr však pred uplynutím záručnej doby.

Reklamáciu výrobku uplatňuje spotrebitel u predajcu, u ktorého výrobok zakúpil, prípadne u ktoréhokol'vek z autorizovaných servisných stredísk, ktorých zoznam je súčastou balenia výrobku, prípadne je uvedený na internete na adrese www.my-concept.com.

Pri reklamácii výrobku je nutné výrobok poriadne očistiť a bezpečne zabalit tak, aby nedošlo k poškodeniu pri jeho prípadnej preprave do autorizovaného servisného strediska, ak nie je výrobok predávaný osobne.

Spotrebitel' je povinný preukázať uzavretie kúpnej zmluvy predložením dokladu o kúpe výrobku.

Zároveň s reklamáciou spotrebitel' uvedie popis vytýkanej vady a prevedie volbu reklamačného nároku.

Vybavenie reklamácie

Ak sa jedná o odstránitel'nú vadu, má spotrebitel' právo na bezplatné, včasné a riadne odstránenie vady.

Ak to nie je vzhľadom k povahe vady neúmerné, môže spotrebitel' požadovat' dodanie nového výrobku bez vád (výmenu), alebo ak sa týka vada len súčasti výrobku, výmenu takej súčasti. Ak je však požiadavka na výmenu výrobku alebo jeho súčasti vzhľadom k povahe vady neúmerná, najmä ak je možné vadu odstránit' bez

concept

zbytočného odkladu, má spotrebitel' právo na bezplatné odstránenie závady.

Ak sa jedná o neodstránitel'nú vadu, prípadne ak vznikne spotrebitel'ovi nárok na výmenu výrobku alebo jeho súčasti, avšak táto výmena nie je možná, napr. z dôvodu vypredania daného výrobku, má spotrebitel' právo výrobok vrátit' (odstúpenie od zmluvy)

Právo na dodanie nového výrobku (výmenu), alebo výmenu súčasti výrobku má spotrebitel' i v prípade odstránitelnej vady, ak nemôže vec poriadne používat pre opakovaný výskyt vady po oprave alebo pre väčší počet vád. V takom prípade má spotrebitel' i právo na vrátenie výrobku (odstúpenie od zmluvy).

Ak nedôjde k vráteniu výrobku (odstúpeniu od zmluvy) alebo ak neuplatní spotrebitel' právo na dodanie nového výrobku bez vád (výmenu), na výmenu jeho súčasti alebo na opravu výrobku, môže požadovať primeranú zľavu. Spotrebitel' má právo na primeranú zľavu i v prípade, keď mu nemôže byť dodaný nový výrobok bez vád, vymenená súčasť výrobku alebo výrobok opravený, ako i v prípade, že nedôjde k zjednaniu nápravy v primeranej dobe alebo by zjednanie nápravy spotrebitel'ovi spôsobilo značné problémy.

Predávajúci, autorizované servisné stredisko, či nimi poverený pracovník, rozhodne o reklamácii ihned', v zložitých prípadoch do troch pracovných dní. Do tejto lehoty sa nezapocítava doba primeraná podľa druhu výrobku potrebná k odbornému posúdeniu vady. Reklamácia vrátane odstránenia vady musí byť vybavená bez zbytočného odkladu, najneskôr do 30 dní odo dňa uplatnenia reklamácie, pokial' sa predávajúci alebo autorizované servisné stredisko vybavujúce reklamáciu so spotrebitelom nedohodne na dlhšej lehote.

Pri vrátení výrobku (odstúpení od zmluvy) je spotrebitel' povinný vrátiť peniaze a tiež príslušenstvo výrobku a všetkých dokumentov dodaných s výrobkom.

Spotrebitel' nemá nárok na vydanie vadných dielov a súčastí výrobku, ktoré boli vymenené v rámci opravy výrobku.

Všetky dalšie práva spotrebitel'a, ktoré sa ku kúpe výrobku viažu, nie sú týmito záručnými podmienkami dotknuté.

Pozn.: Reklamácia výrobku poškodeného pri preprave sa riadi reklamačným poriadkom prepravcu.

Výrobce:

Jindřich Valenta – Concept

Model:
Výrobné číslo:
Dátum prodeja: Pečiatka a podpis prodejca:

GWARANCJA

Gwarancja

CZ Producent | Výrobce | Výrobca | Gyártó | Ražotājs

Jindřich Valenta - Concept • Vysokomýtská 1800 • 565 01 Chocen • www.my-concept.cz [e-mail] • tel. [phone] • fax: [phone] • Czech Republic I Česká republika I Čehija

SK Distribútor

CONCEPT Slovensko s.r.o. • Hurbanova 1563/23 • 911 01 Trenčín tel./fax: [phone] • www.my-concept.sk

PL Dystrybutor

CONCEPT POLSKA sp. z o. o. • Ostrowskiego 30 • 53-238 Wroclaw tel.: [phone] • fax: [phone] • www.my-concept.pl

HU Elosztó
