NÁVOD K OBSLUZE Real Force VR3520 Concept

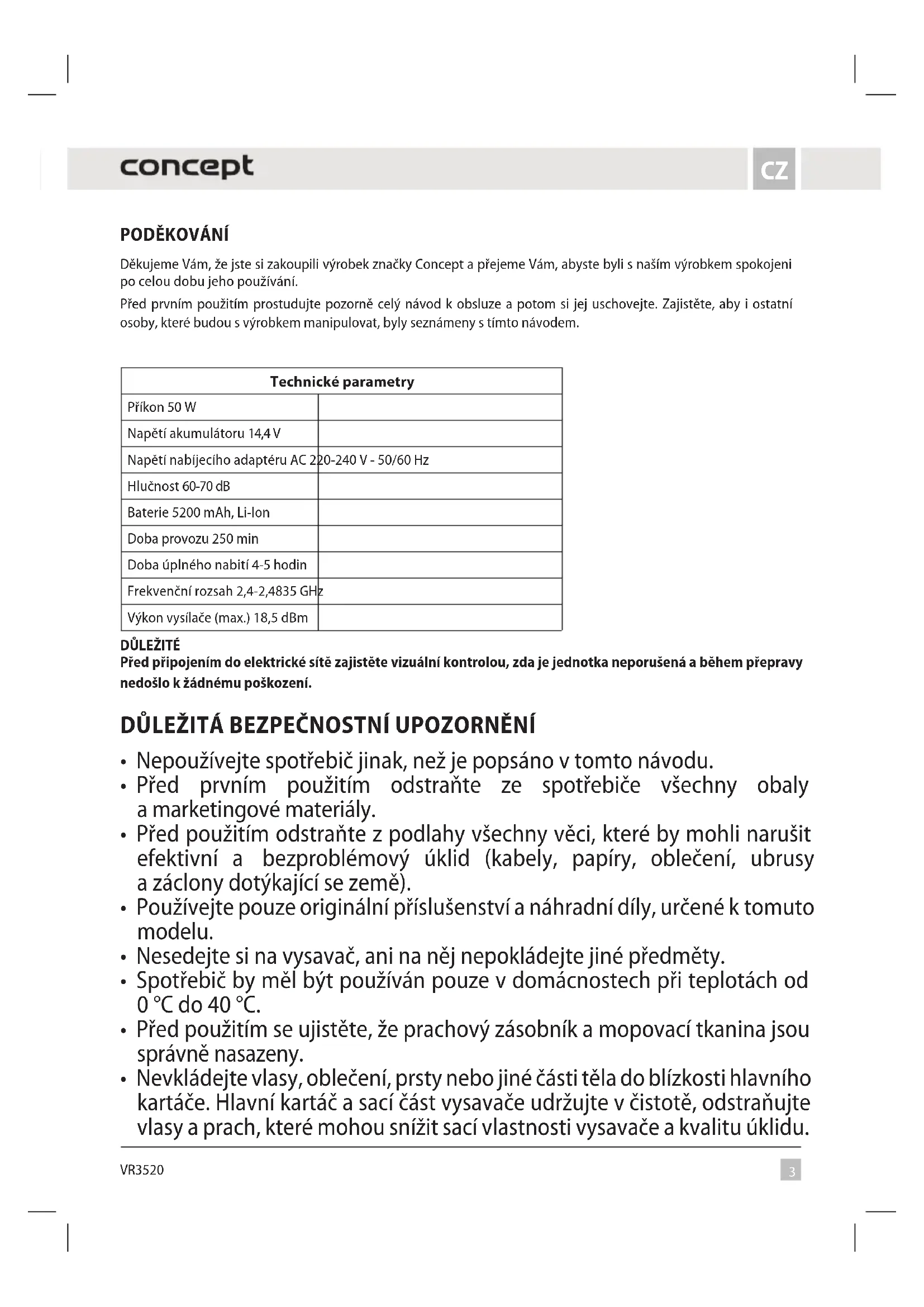

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání. Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem. Technické parametry Příkon 50 W Napětí akumulátoru 14,4 V Napětí nabíjecího adaptéru AC 220-240 V - 50/60 Hz Hlučnost 60-70 dB Baterie 5200 mAh, Li-Ion Doba provozu 250 min Doba úplného nabití 4-5 hodin Frekvenční rozsah 2,4-2,4835 GHz Výkon vysílače (max.) 18,5 dBm

Před připojením do elektrické sítě zajistěte vizuální kontrolou, zda je jednotka neporušená a během přepravy nedošlo k žádnému poškození. DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Před prvním použitím odstraňte ze spotřebiče všechny obaly amarketingové materiály.

• Před použitím odstraňte z podlahy všechny věci, které by mohli narušit efektivní a bezproblémový úklid (kabely, papíry, oblečení, ubrusy azáclony dotýkající se země).

• Používejte pouze originální příslušenství a náhradní díly, určené ktomuto modelu.

• Nesedejte si na vysavač, ani na něj nepokládejte jiné předměty.

• Spotřebič by měl být používán pouze v domácnostech při teplotách od 0 °C do 40 °C.

• Před použitím se ujistěte, že prachový zásobník a mopovací tkanina jsou správně nasazeny.

• Nevkládejte vlasy, oblečení, prsty nebo jiné části těla do blízkosti hlavního kartáče. Hlavní kartáč a sací část vysavače udržujte včistotě, odstraňujte vlasy a prach, které mohou snížit sací vlastnosti vysavače a kvalitu úklidu.4 VR3520

• Nepoužívejte přístroj na mokré nebo vlhké podlaze.

• Nevysávejte tekutiny, hořící cigarety, střepy a ostré předměty, zápalky ajiné hořlavé látky, větší kusy papíru, plastové sáčky nebo jiné předměty, které mohou vysavač poškodit.

• Při vysávání nenechávejte vysavač přejíždět přes volně položené kabely.

• Při údržbě a čištění spotřebiče přepněte vypínač do pozice vypnuto.

• Přímé sluneční světlo může způsobit sníženou citlivost infračervených snímačů vysavače, zabraňte prosím jeho přímému svitu.

• Koberec je potřeba při vytírání zajistit tak, aby na něj robot během úklidu nenajel. Pokud je na vysavači nainstalována mopovací tkanina se zásobníkem na vodu, mohlo by dojít k přerušení úklidu, případně nežádoucímu promočení koberce.

• Nepokládejte spotřebič na místa, ze kterých by mohl snadno spadnout na zem (stůl, židle).

• Před nabíjením spotřebiče se ujistěte, že je správně zapojena nabíjecí stanice.

• Při extrémních teplotních podmínek nebo nevhodným užíváním může dojít k úniku tekutiny baterie. Pokud se dostane tekutina na kůži, neprodleně umyjte pod tekoucí vodou. V případě zasažení očí okamžitě vypláchněte pod tekoucí vodou minimálně po dobu 10 minut. Vyhledejte lékařskou pomoc.

• V případě, že budete chtít výrobek zlikvidovat, nejprve odpojte baterii od spotřebiče.

• V případě, že spotřebič převážíte nebo jej dlouho nebudete používat, přepněte vypínač do pozice vypnuto. Prodloužíte tak životnost baterie.

• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku výrobku. Nezapojujte spotřebič do rozbočovacích zásuvek aprodlužovacích přívodů.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Nedovolte, aby byl spotřebič používán jako hračka.

• K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.

• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.

• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.

• Neopravujte spotřebič sami. Obraťte se na autorizovaný servis5 VR3520

apředcházejte zranění při neodborné manipulaci.

• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let apod dozorem. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu. Děti si se spotřebičem nesmějí hrát.

• Dětem mladším 3 let se musí zabránit v přístupu ke spotřebiči, pokud nejsou trvale pod dozorem.

• Nedívejte se přímo do zapnuté UV-lampy. Hrozí poškození zraku.

• Výrobce a dovozce do Evropské Unie neodpovídá za škody způsobené provozem přístroje jako např. poranění, opaření, požár, zranění, znehodnocení dalších věcí apod.

• Pokud je přívodní kabel poškozen, jeho výměnu svěřte odbornému servisnímu středisku, aby se zabránilo vzniku nebezpečné situace. Spotřebič s poškozeným přívodním kabelem je zakázáno používat.

• Robotický vysavač se musí používat pouze s originálním síťovým adaptérem, který je s ním dodáván. Abyste se vyvarovali vzniku nebezpečné situace, nikdy nepoužívejte jiný typ adaptéru. Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční. Zkontrolujte pečlivě, že jste vybalili všechno dodávané příslušenství, doporučujeme vám ponechat si během záruční doby originální papírovou krabici, uživatelský manuál a balicí materiál6 VR3520

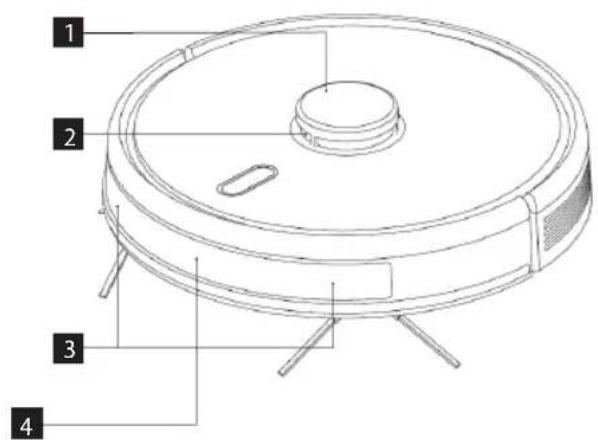

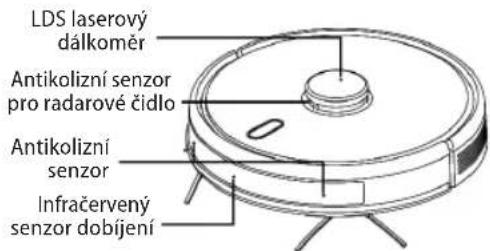

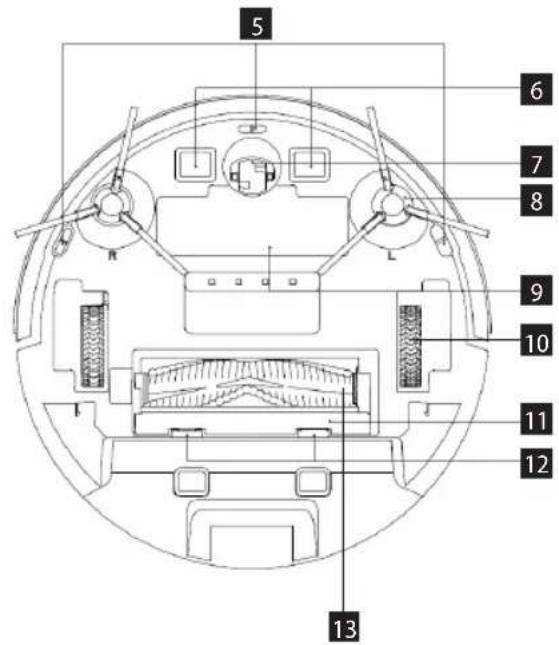

1 LDS laserový dálkoměr 2 Antikolizní senzor pro radarové čidlo 3 Antikolizní senzory 4 Infračervený senzor pro dobíjení 5 Senzory proti pádu 6 Nabíjecí kontakt 7 Univerzální kolečko

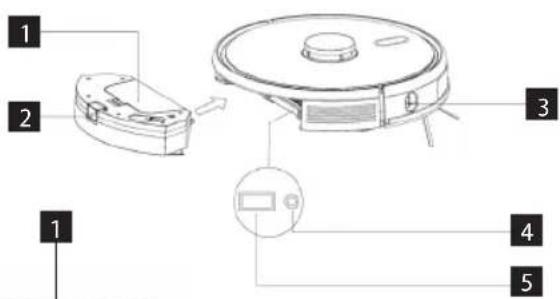

1 Kryt filtrů 2 Tlačítko pro vyjmutí nádobky 3 Stěnový senzor 4 Tlačítko pro restart systému 5 Přípojka pro upgrade systému (tato přípojka je určena pouze pro použití odborníkem) Dokovací stanice 1 Víko 2 Tělo stanice 3 Indikátor nabijení 4 Kontakty stanice 5 Sací otvor 8 Boční kartáček 9 Kryt akumulátoru 10 Hnací kolečko 11 Kryt kartáče 12 Tlačítko pro vyjmutí krytu 13 Hlavní kartáč

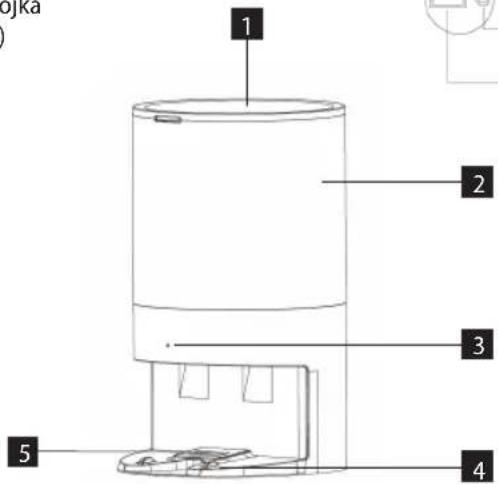

Seznam součásti 1 Carpet kartáč 2 Kryt kartáče 3 Hardfloor kartáč 4 Dálkový ovladač 5 Hepa filtr + pěnový filtr 6 Kryt kartáče 7 Textílie na vytírání

8 Pet kartáč 9 Boční kartáč 10 Čisticí kartáček 11 Náhradní sáček 12 Modul pro vytírání 13 Zásobník 2v1

Úklid / zapnutí a vypnutí

• Krátkým stisknutím spustíte nebo pozastavíte úklid.

• Dlouhým stisknutím na dobu 3 s přístroj zapnete či vypnete.

• Dlouhým stisknutím na dobu 15 s přistroj nuceně vypnete za neobvyklých okolností. Dobíjení / lokální úklid

• Krátkým stisknutím zahájíte dobíjení či pozastavení.

• Dlouhým stisknutím zahájíte lokální úklid. Kontrolka

• Bílá: Normální provoz nebo nabíjení

• Červená: Abnormální stav nebo vybitý akumulátor

• Růžová: Zařízení není připojeno k síti Reset WiFi

• Stiskněte současně obě tlačítka na 3 s. INSTALACE

1. Připojte napájecí kabel.

• Zajistěte prostor o velikosti min. 6 cm od stěny, min. 0,5 m po obou stranách dokovací stanice a min. 1,5 m před stanicí.

• Pokud je napájecí kabel napnutý svisle k zemi, může dojít k tomu, že jej přístroj vytáhne a v důsledku toho může být dokovací stanice vypnuta.

• Kontrolka nabíjení je v normálním stavu při zapnutí rozsvícena a při nabití zhasnuta.

2. Dokovací stanici libovolně neposouvejte

anevystavujte ji přímému slunečnímu záření. Poznámka: Přímé sluneční světlo bude rušit signál dokovací stanice, a proto se přístroj nemusí do dokovací stanice správně vrátit.

3. Instalace bočního kartáčku

Ujistěte se, že označení levého bočního kartáčku (L) a pravého bočního kartáčku (R) odpovídá označení La R na spodním krytu. Zatlačte boční kartáčky L a R, dokud neuslyšíte zvuk „zaklapnutí“.

4. Uvedení do provozu a nabíjení

Robota zapnete dlouhým stisknutím tlačítka . Pokud je kontrolka napájení normálně zapnutá, nabijte robota v dokovací stanici. Poznámka: Pokud nelze přístroj spustit z důvodu slabého akumulátoru, nabijte jej v dokovací stanici a přístroj se spustí automaticky. Přístroj může normálně pracovat pouze pokud je úroveň akumulátoru ≥15 %.8 VR3520

5. Připojení mobilní aplikace (tento krok můžete

přeskočit) Přečtěte si pokyny k připojení Wi-Fi a připojte mobilní aplikaci.

Po zapnutí robota krátce stiskněte tlačítko na robotu nebo zahajte úklid pomocí mobilní aplikace (během používání můžete přístroj pozastavit stisknutím libovolného tlačítka). Poznámka:

• Robota určeného k zametání nelze použít k odstranění tekutin.

• Pokud je úroveň nabití akumulátoru nižší než 15%, nemůže přístroj pracovat. V takovém případě jej dobijte.

• Pokud je úroveň nabití akumulátoru nižší než 15 %, přístroj se automaticky vrátí do dokovací stanice.

• Před použitím odstraňte různé vodiče (včetně napájecího kabelu dokovací stanice) z podlahy, abyste předešli výpadkům a poškození předmětů nebo vodičů, když tyto vodiče přístroj zachytí.

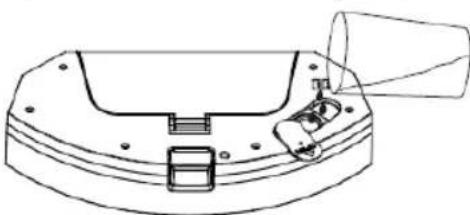

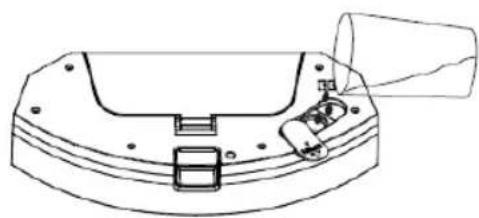

7. Instalace modulu pro vytírání

a) Instalace textilie na vytírání: textilii na vytírání přilepte rovně ke dnu modulu pro vytírání. Modul pro vytírání Poznámka: Textilii na vytírání po použití vyčistěte, abyste ji udrželi v dobrém stavu. b) Naplňte nádobku 2v1: kryt otevřete a naplňte vodou. Nádobka 2v1 c) Nainstalujte modul: Stiskněte a podržte tlačítko uprostřed zásobníku a vodorovně ho zasuňte podél zadní části robota. Zásobník 2v1 je nainstalován na místě, jakmile uslyšíte zvuk "zaklapnutí" a zařízení vydá hlasové oznámení. Po zásobníku 2v1 vložte modul pro vytírání. Až uslyšíte zvuk "zaklapnutí", modul je správně zasunut.

8. Vyjmutí modulu pro vytírání

Jakmile robot dokončí svou práci, stiskněte západky na obou stranách, vyjměte modul pro vytírání směrem dozadu, vyprázdněte vodu zezásobníku 2v1 avyčistěte textilii (během čištění robotem nepohybujte ani jej nepřevracejte).

9. Pokyny pro použití modulu pro vytírání

• Modul pro vytírání nepoužívejte, pokud ho nemáte pod dohledem.

• Z důvodu bezpečnosti se ujistěte, že je modul pro vytírání vyjmut při nabíjení nebo když jej nepoužíváte.

• Nepokoušejte se vytírat koberec.

• Pro dosažení lepšího účinku vytírání by měl být modul pro vytírání použit po trojím zametení či vysátí podlahy.

• Chcete-li doplnit vodu nebo vyčistit textilii při činnosti přístroje, pozastavte jej, vyjměte a znovu vložte modul pro vytírání podle kroků 8 a 9. Nepřesunujte ani nepřevracejte přístroj, aby nedošlo k chybě při určování polohy a ke ztrátě mapy.

• Funkce vytírání je u přístroje určena k setření a napomáhá hloubkovému čištění. Nemůže však účinně odstranit pevně ulpělé nečistoty a nahradit tak lidskou sílu.

• Pro zlepšení účinnosti vytírání doporučujeme před zahájením vytírání namočit textilii na vytírání.

• Pokud má robot nasazený modul pro vytírání, tak nedojde k vysátí nečistot ze zásobníku 2v1. POUŽITÍ ZAPNUTÍ/VYPNUTÍ Dlouze stiskněte tlačítko na dobu 3 s, kontrolka se rozsvítí a přístroj se spustí. Dlouze stiskněte tlačítko na dobu 3 s, když je přístroj v pohotovostním režimu, kontrolka zabliká červeně apřístroj se vypne. POZNÁMKA: Přístroj nelze vypnout, když je právě nabíjen. ÚKLID/POZASTAVENÍ Po spuštění přístroje krátce stiskněte tlačítko na přístroji nebo přístroj spusťte pomocí mobilní aplikace (stisknutím kteréhokoli tlačítka jej můžete pozastavit). Poznámka:

• Robotický vysavač nelze použít k odstranění tekutin.

• Pokud je úroveň nabití akumulátoru nižší než 15%, nemůže přístroj pracovat. V takovém případě jej dobijte.9 VR3520

• Pokud je úroveň nabití akumulátoru nižší než 15 %, přístroj se automaticky vrátí do dokovací stanice.

• Před použitím odstraňte různé vodiče (včetně napájecího kabelu dokovací stanice) z podlahy, abyste předešli výpadkům a poškození předmětů nebo vodičů, když tyto vodiče robot zachytí. NABÍJENÍ Automatický režim: Po práci se přístroj automaticky vrátí do dokovací stanice. Dojte k vysátí nečistot ze zásobníku. Poté se robot jede nabíjet. Ruční režim: V pozastaveném stavu krátkým stisknutím tlačítka zahájíte nabíjení nebo můžete přístroj nabíjet ovládáním pomocí mobilní aplikace. Kontrolka bliká, jakmile je přístroj nabitý. Poznámka: Pokud přístroj nenajde dokovací stanici, automaticky se vrátí do původní polohy. V takovém případě vložte přístroj zpět do dokovací stanice ručně.

KOMPLETNÍ AUTOMATICKÝ ÚKLID

Jakmile je robot zapnutý, provede prohledání a vygeneruje mapu a inteligentně si ji rozdělí na oblasti. Poté oblasti jednu po druhé řádně, účinně a důkladně zamete podél stěny a naplánuje cestu úklidu v obloucích / ve tvaru S. Po úklidu se robot automaticky vrátí do nabíjecí základny. Poznámka: Při úklidu robotem libovolně a často nehýbejte. Po přesunutí umístěte robota do původního místa. Jakmile se znovu spustí, pokusí se sám zaujmout polohu. Po úspěšném zaujetí polohy bude následovat naplánovanou cestu a pokračovat v práci. Pokud se zaujetí polohy nepodaří, zruší robot předchozí úkol, vytvoří si mapu a provede úklid znovu. I když nenajde nabíjecí základnu.

Když místní oblast potřebuje pečlivější úklid, určí uživatel v aplikaci na mapě oblast o velikosti 1,5m x 1,5m, kterou chce uklidit. Přístroj automaticky přejede do této oblasti azačne uklízet. Přístroj uklidí oblast 2x s TURBO sací silou.

Pokud robota nemůžete ovládat pomocí mobilní aplikace, přesuňte robota ručně na místo, které chcete uklidit. Stiskněte tlačítko na dobu 3 sekund a robot provede dvojí úklid v oblasti 1,8 x 1,8 m se středem ve své startovní poloze.

Pomocí mobilní aplikace nastavte velikost a umístění oblasti, kterou chcete uklidit. Můžete nastavit maximálně 15 oblastí. Robot bude uklízet v oblastech, které jste mu nastavili.

Pomocí mobilní aplikace vyberte místnosti, které chcete uklidit.

Pomocí mobilní aplikace nastavte jednu nebo více zakázaných oblastí. Robot nebude v těchto zakázaných oblastech uklízet a bude uklízet v ostatních. Poznámka: Do zakázané oblasti se robot může dostat kvůli chybě polohování, chybě senzorů či z jiných důvodů.

• Trvale uzavřená zóna může být zneplatněna kvůli velké změně polohy nabíjecí základny a nábytku. Proto se snažte během úklidu s robotem nepohybovat ani mu jiným způsobem nezasahujte do práce.

• Trvale zakázaná oblast bude zrušena, jakmile dojde kobnovení mapy.

Pomocí mobilní aplikace nastavte oblast bez vytírání. Pokud bude spotřebič mít nasazený modul pro vytírání, tak do této oblasti nepojede. Pokud bude spotřebič pouze vysávat, tak do této oblasti zajede.

Pevně danou dobu úklidu lze nastavit pomocí mobilní aplikace. Přístroj začne automaticky uklízet ve stanovenou dobu a po dokončení se vrátí do dokovací stanice. RESET WIFI Pokud se nelze mobilním telefonem k přístroji připojit zdůvodu změny konfigurace routeru a hesla nebo z jiných důvodů, stiskněte současně tlačítko a tlačítko na dobu 3 s, dokud se neozve hlasová výzva „WiFi lost, please follow app instruction for reconnection“ (Signál WiFi ztracen. Pro opětovné připojení postupujte podle pokynů v aplikaci) a kontrolka se nerozsvítí modrofialovou barvou a nebude pomalu blikat.

Hlasová hlášení robota a naplánovaný úklid budou během nastaveného času potlačeny (neaktivní). CARPET TURBO Při detekci koberce dojde k automatickému nárůstu sací síly na nejvyšší stupeň. UPOZORNĚNÍ - koberec je správně detekován pouze s Carpet kartáčem. Nepoužívejte na vysávání koberců Hardfloor kartáč.

NASTAVENÍ SACÍHO VÝKONU

Sací výkon můžete vypnout nebo nastavit pomocí mobilní aplikace nebo dálkového ovládání. HARDFLOOR kartáč sám detekuje nečistoty a volí vhodnou sací sílu. Při detekci koberce dojde k automatickému nárůstu sací síly na nejvyšší stupeň. UPOZORNĚNÍ - koberec je správně detekován pouze s Carpet kartáčem.10 VR3520

Průtok vody můžete nastavit pomocí mobilní aplikace. Na dálkovém ovladači nelze měnit průtok vody. Průtok bude nastaven na střední úroveň. Pro nastavení průtoku vody použijte mobilní aplikaci.

UV LAMPA A STERILIZACE

V aplikaci a pomocí dálkového ovládání je možné ovládat také UV lampu. Z bezpečnostních důvodů ji zapínejte pouze se zásobníkem na nečistoty. S mopovacím modulem UV lampu nespouštějte. Při sterilizaci vysavač vypne sání, zmenší rychlost pohybu na polovinu a zmenší rychlost otáček hlavního kartáče a bočních kartáčů. POUŽITÍ DÁLKOVÉHO OVLÁDÁNÍ

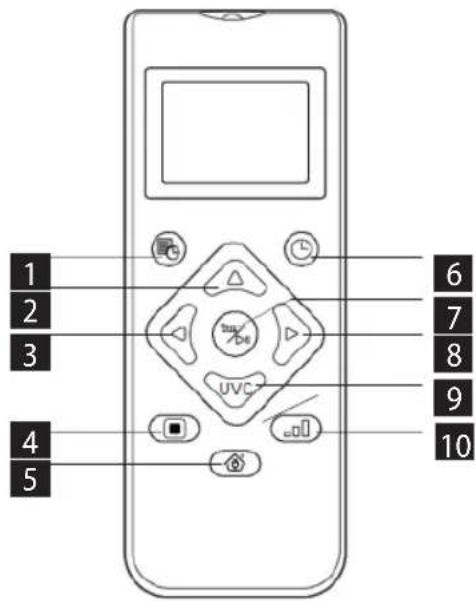

4. Lokální TURBO úklid

5. Zahájení/pozastavení nabíjení

6. Automatický úklid/pauza

9. Sterilizační režim

10. Nastavení sacího výkonu

Poznámka: Chcete-li zajistit, aby byla všechna správná nastavení účinná, musíte dálkové ovládání nasměrovat na přední část robotického vysavače, a to z dostatečné blízkosti. Nastavení času

1. Stisknutím tlačítka na dálkovém ovladači

vstoupíte do nastavení času, na LCD displeji bliká symbol pro neděli.

2. Stisknutím levého a pravého tlačítka vyberte den

vtýdnu a stisknutím tlačítka jej potvrďte, pak se LCD displej automaticky přepne na nastavení hodin.

3. Stisknutím tlačítek nahoru a dolů nastavte hodinu

a stisknutím tlačítek vlevo a vpravo přejděte na nastavení minut.

4. Poté, co nastavíte aktuální čas, nasměrujte dálkový

ovladač na přední část robotického vysavače a stiskněte tlačítko pro potvrzení všech nastavení času. Pokud tak neučiníte, bude vaše nastavení neplatné.

5. Tím dokončíte nastavení času pro dálkové ovládání

irobotický vysavač. Plán úklidu

1. Stisknutím tlačítka na dálkovém ovladači

vstoupíte do funkce nastavení plánu, na LCD displeji bude blikat symbol pro neděli.

2. Stisknutím levého a pravého tlačítka vyberte den

vtýdnu a stisknutím tlačítka jej potvrďte, pak se LCD displej automaticky přepne na nastavení hodin.

3. Stisknutím tlačítek nahoru a dolů nastavte hodinu

a stisknutím tlačítek vlevo a vpravo přejděte na nastavení minut. Poté nasměrujte dálkový ovladač na přední část vysavače robota a stisknutím tlačítka potvrďte toto nastavení plánu pro robotický vysavač.

4. Po dokončení jednoho nastavení plánu přejde dálkový

ovladač automaticky na další nastavení plánu. Pokud nechcete pokračovat v nastavování, stiskněte tlačítko pro ukončení nebo počkejte 10 s, než se nastavení ukončí automaticky.

5. Tím dokončíte nastavení času pro dálkové ovládání

irobotický vysavač. Zrušení plánu úklidu

1. Stiskněte tlačítko na dálkovém ovladači, na LCD

displeji bude blikat symbol pro neděli a zobrazí se symboly pro dny v týdnu, které jste naplánovali.

2. Stisknutím levého a pravého tlačítka vyberte den

vtýdnu, který jste naplánovali, a dlouhým stisknutím tlačítka na 3 s tento plán zrušte. Můžete také vybrat další naplánovaný den, který chcete zrušit, nebo stiskněte tlačítko pro ukončení nebo počkejte 10 s, než se nastavení ukončí automaticky.

1. Stiskněte tlačítko na dálkovém ovládání

pro zapnutí sterilizačního režimu. Pro vypnutí sterilizačního režimu znovu stiskněte tlačítko .11 VR3520

2. Robot při sterilizačním režimu zapne UV světlo asníží

svoji rychlost na polovinu pro důkladnější úklid. Rychlost otáček hlavního kartáče a bočních kartáčů se také sníží.

3. Robot nejdříve projede oblast podél stěn, poté začne

postupně sterilizovat vnitřek oblasti.

Hlavní kartáč (pravidelně čistěte)

1. Otočte přístroj a stiskněte západku na krytu hlavního

kartáče, abyste jej mohli vytáhnout.

2. Odstraňte prach z vnitřního prostoru a z vnitřku

hlavního kartáče pomocí malého kartáčku a hlavní kartáč očistěte.

3. Znovu sestavte hlavní kartáč a pevně zatlačte na kryt,

aby západka zaklapla na místo. Západka Hlavní kartáč Boční kartáček (pravidelně čistěte)

1. Otočte přístroj a vytáhněte boční kartáček směrem

2. Odstraňte vlasy a nečistoty a boční kartáček

3. Ujistěte se, že levý boční kartáček (L) a pravý boční

kartáček (R) odpovídají symbolům L a R na spodním krytu. Zatlačením na boční kartáčky L a R je znovu nainstalujte. Poznámka: Boční kartáčky vyměňte každých 3 až 6měsíců, abyste zajistili jejich čisticí účinek. Nádobka na prach a mřížka filtru (pravidelně čistěte)

1. Stiskněte tlačítko a nádobku na prach vytáhněte

2. Nádobku na prach otevřete a vyčistěte.

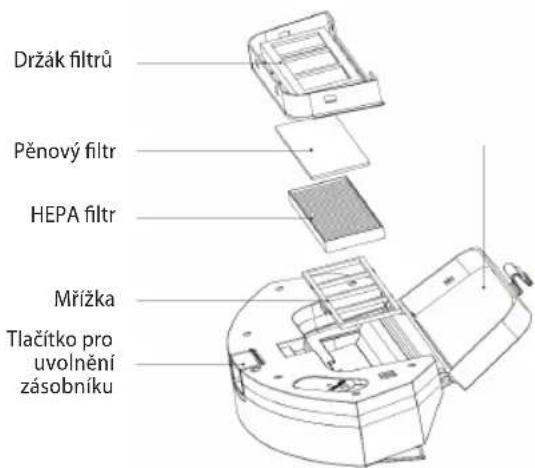

Čištění mřížky filtru (pravidelně čistěte)

1. Po dlouhodobém používání vyjměte pěnový filtr

2. Pěnový filtr aHEPA filtr opláchněte pod vodou.

3. Jednotlivé díly utřete a nechte volně uschnout.

4. Po oschnutí je postupně nainstalujte ve správném

pořadí mřížka - pěnový filtr - HEPA filtr. Držák filtrů Pěnový filtr Mřížka Tlačítko pro uvolnění zásobníku HEPA filtr Poznámka:

• Mřížku filtru opláchněte čistou vodou a nepřidávejte žádný čisticí prostředek.

• Nečistěte mřížku filtru štětcem či prsty.

• Mřížku filtru nechte oschnout na vzduchu po dobu nejméně 24 hodin. Modul pro vytírání (čistěte po každém použití)

1. Odstraňte a vyčistěte textilii.

2. Vysušte zásobník na vodu.

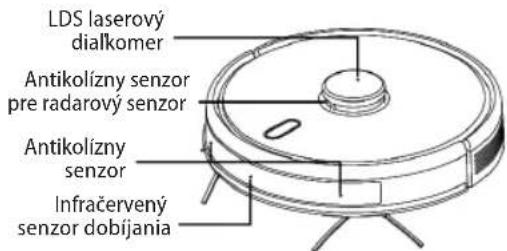

Senzory (pravidelně čistěte) Senzory vyčistěte měkkou textilií následujícím způsobem:

1. Očistěte senzory podél stěny vpravo.

2. Tři senzory proti pádu ve spodní části přístroje.

3. Infračervené antikolizní čidlo v přední části přístroje.

4. Chránič před úrazem elektrickým proudem a kontakty

pro dokovací stanici ve spodní části přístroje (během čištění přístroj vypněte).

5. Oblast pro přenos signálu dokovací stanice.12

Senzor proti pádu TOF senzor Nabíjecí kontakt Senzory (čistěte každý měsíc) Antikolizní senzor Infračervený senzor dobíjení LDS laserový dálkoměr Antikolizní senzor pro radarové čidlo Akumulátor

• Přístroj je vybaven vysoce výkonnými lithium- iontovými akumulátory. Chcete-li zachovat výkon akumulátoru, udržujte při každodenním používání přístroj nabitý.

• Pokud je přístroj dlouhou dobu nepoužívaný, vypněte jej a řádně uložte. Nabijte jej alespoň každé 3 měsíce, abyste předešli poškození akumulátorů v důsledku nadměrného vybití. Aktualizace firmwaru Firmware aktualizujte pomocí mobilní aplikace. Pokud je zjištěn nový firmware, proveďte aktualizaci podle výzvy. Při aktualizaci firmwaru by měla být úroveň akumulátoru ≥50 % a přístroj musí být umístěn v dokovací stanici. Dokovací stanice

• Kontrolujete stav sáčku v dokovací stanici, pokud je sáček plný, tak ho vyměňte za nový.

• Očistěte nabíjecí kontakty a sací otvor.

• Vyjměte hrubý filtr dokovací stanice a opláchněte ho vodou. Nechte řádně oschnou a vraťte zpět.

Problém Řešení Robota nelze spustit • V případě nízkého stavu akumulátoru umístěte robota do dokovací stanice avyrovnejte podle kontaktů desky, přístroj se automaticky spustí (pokud je robot zcela vypnutý, může se po chvíli nabíjení automaticky spustit).

• Nepoužívejte přístroj, pokud je teplota prostředí nižší než 0 °C nebo vyšší než 50 °C. Používejte jej při teplotě 0-40 °C. Robota není možné nabít • Přesuňte robota mimo stanici, zkontrolujte, zda se rozsvítí kontrolka dokovací stanice a zkontrolujte, zda jsou oba konce napájecího adaptéru dokovací stanice správně připojeny.

• V případě špatného kontaktu vyčistěte kontaktní plošky dokovací stanice a nabíjecí kontakty na robotu nebo otočte boční kartáček na stranu. Robota není možné dobít Robot je příliš daleko od dokovací stanice, umístěte jej do blízkosti dokovací stanice azkuste to znovu. Abnormální chování Vypněte robota a restartujte jej.13 VR3520

Při použití se ozývá neobvyklý hluk Hlavní kartáč, boční kartáček nebo kolečko mohou být obaleny cizími předměty, vypněte robota a cizí předměty odstraňte. Snižuje se schopnost čištění nebo z přístroje vypadává prach

• Nádobka na prach je plná. Vyčistěte ji.

• Mřížka filtru je zanesená. Vyčistěte ji nebo vyměňte.

• Hlavní kartáč je obalen cizími předměty, vyčistěte jej. WiFi nelze připojit • Je špatný signál WiFi. Zkontrolujte, zda je k dispozici správné pokrytí signálem WiFi.

• WiFi je připojeno neobvyklým způsobem. Resetujte WiFi, stáhněte si nejnovější aplikaci a zkuste se znovu připojit.

• Heslo je zadáno nesprávně.

• Je k dispozici router pro frekvenční pásmo 5 GHz, robotický vysavač je vybaven pouze pro frekvenční pásmo 2,4 GHz. Plánovaný úklid neproběhl V případě nízké úrovně nabití akumulátoru lze plánovaný úklid zahájit pouze tehdy, je-li úroveň nabití akumulátoru nejméně 30 %. Spotřebovává robot energii, pokud je vždy umístěn na dokovací stanici? Robot spotřebovává malé množství energie, pokud je trvale umístěn v dokovací stanici, a to umožňuje nejlepší výkon akumulátoru. Je třeba robota napoprvé nabíjet třikrát po dobu 16 hodin? Lithiový akumulátor lze použít ihned po nabití a nemá paměťový efekt.

Zvukové hlášení Řešení Error 1: Oh dear! I cannot find the dust collector Úklid byl spuštěn po vyjmutí nádobky na prach. Error 2: Please check if the radar on top has been covered or blocked Horní senzor je zakrytý nebo je umístěn v otevřeném prostoru (v oblasti 6x6 m

není žádná překážka). Error 3: Please place me in a new location and try again Seberte robota nebo jej zvedněte do vzduchu. Error 4: Please scrub the cliff sensor, and restart me from a new location Senzor proti pádu je zakrytý nebo je umístěn ve výšce. Error 5: Please scrub the front sensor, and restart me from a new location Infračervený antikolizní senzor je znečištěný nebo zakrytý. Error 6: Please scrub the right-hand sensor, and restart me from a new location Senzor stěny je znečištěný nebo zakrytý. Error 7: Please scrub the radar housing on top, and restart me from a new location Radarový antikolizní senzor je znečištěný nebo zakrytý. Error 8: Please check if the bumper has been blocked in some way Senzor hran nebo antikolizní senzor je zaseknutý. Error 9: Master, please clean the dust container and filter Nádobka na prach je plná nebo je potřeba vyměnit mřížku filtru. Error 10: Dust container has been removed, please clean the container and filter Po signalizaci poruchy 9 uživatel vyjmul nádobku na prach a tím se spustí porucha 10. Error 11: I'm stuck, please help me! Robot se někde zasekl.14 VR3520

Error 12: Please place me correctly! Robot je nakloněn. Error 13: Please check if my wheels have become blocked somewhere Hnací kolečko je zaseknuté nebo zamotané. Error 14: Please check if the main brush has become stuck Hlavní kartáč je zamotaný nebo zaseknutý. Error 15: Please check if the side brushes have become stuck Boční kartáček je zamotaný nebo zaseknutý. Error 16: What's going on? Where is the docking station? Dokovací stanice nebyla nalezena nebo není zapojena. Error 17: Oh dear! Program error, please restart me Abnormální stav způsobený neznámým selháním, restartujte robota. Error 18: Error encountered initiating shutdown Robot upozorní uživatele a automaticky se vypne nebo se dobije. Error 19: Low battery, please recharge Když je úroveň nabití akumulátoru příliš nízká, robot není na dokovací stanici a spustí se úklid (úroveň nabití akumulátoru je nižší než 10 %). Error 20: To shut me down, please place me away from the docking station Při nabíjení na dokovací stanici byl robot vypnut.

BEZDRÁTOVÉ SPOJENÍ A KOMPATIBILITA

• Společnost Jindřich Valenta - CONCEPT nemůže být žádným způsobem zodpovědná za jakékoliv náhodné, nepřímé nebo následné škody, ani za ztráty dat či ztráty způsobené únikem informací během komunikace prostřednictvím bezdrátových technologií.

• Úspěšnou bezdrátovou komunikaci nelze 100% zaručit u všech Smart zařízení a Wifi sítí (routerů). Vzhledem krozmanitosti přístrojů na trhu mohou nastat případy, kdy charakter či specifikace daného Smart zařízení či Wifi sítě (routeru) znemožňuje připojení, případně je nějakým způsobem narušeno. Úspěšnost bezdrátové komunikace prostřednictvím Wifi sítě dále také ovlivňuje řada faktorů včetně hardwarové asoftwarové konfigurace. Spojení mezi robotem a vaší Wifi sítí může být také negativně ovlivněno okolními Wifi sítěmi, které mohou být naladěny na stejný kanál a tím narušovat spojení (např. na sídlištích, v bytových domech atp.). Tyto skutečnosti nejsou důvodem kreklamaci spotřebiče.

• Aplikace je vlastněna a provozována třetím subjektem (dále jen „Subjekt") odlišným od společnosti Jindřich Valenta - CONCEPT (dále jen „Prodejce"). Subjektu nejsou ze strany Prodejce předávány žádné osobní údaje. Při registraci do aplikace předává zákazník osobní údaje přímo Subjektu, který se stává správcem osobních údajů. Aplikace a s tím spojena ochrana osobních údajů se řídí pravidly Subjektu. Kompatibilita: Operační systém smart zařízení - Android 5.0 a vyšší - IOS 9.0 a vyšší Wifi síť - 2,4 GHz - zabezpečení WPA1 a WPA2 (doporučeno WPA2) UPOZORNĚNÍ: Zařízení nelze provozovat na Wifi sítích zabezpečených protokolem IEEE 802.1X (zpravidla firemní Wifi sítě).15 VR3520

Dříve než bude možné ovládat zařízení přes aplikaci, je nutné spojit ho s vašim telefonem a umožnit mu přístup do vaši WiFi sítě. Doporučená vzdálenost při nastavení: méně než 4 metry Ujistěte se, že robotický vysavač, router a váš mobilní telefon jsou blízko sebe, tak aby mohlo proběhnout bezproblémové spárování. Stažení, instalace aplikace a spárování zařízení Pozn. Párování vysavače provádějte s nabitým akumulátorem, nebo přímo s vysavačem umístěným v nabíjecí stanici.

1. Naskenujte QR kód níže (obr. 1) nebo vyhledejte aplikaci „Concept Home“ na Google Play nebo App Store a aplikaci

si stáhněte do mobilního telefonu.

2. Pokud již máte Concept Home, otevřete aplikaci, přihlaste se a pokračujte na pokyny pro spárování.

3. Před zahájením připojeni aplikace k zařízeni se ujistěte, že na spotřebiči blikají obě tlačítka.

4. Poté v aplikaci stiskněte + nebo přidat zařízení.

5. Zobrazí se seznam spotřebičů, vyberte ze seznamu.

6. Vyplňte vaši wifi síť a heslo nebo se vám automaticky doplní.

7. Stiskněte tlačítko další a v pravém horním rohu stiskněte nápis "EZ Mode".

8. Zvolte možnost režim AP a poté potvrďte, že spotřebič bliká a stiskněte další.

9. Přejděte do nastavení wifi ve vašem mobilním zařízení a připojte se k wifi SmarLife-xxx a počkejte než se připojí.

10. Poté se vraťte do aplikace a počkejte než se vám spotřebič spáruje. Po dokončení párování můžete začít ovládat

obr. 11 obr. 12 obr. 13 obr. 14 Upozornění při potížích s párováním

• Ověřte správnost zadaného hesla vaší WiFi sítě.

• Zařízení podporuje pouze WiFi sítě 2,4 GHz.

• Router je zahlcen připojením mnoha jiných zařízení (zejména na sídlištích nebo velké koncentrace připojených Smart zařízení). Pro stabilní provoz je nutné, aby Wifi signál dosahoval do míst zamýšleného používání vysavače abyl zároveň dostatečně silný. - restartujte vysavač i smart zařízení a proces zopakujte; - pokud je to možné, vyzkoušejte i restart samotného Wifi routeru;

• Obsahuje-li vaše smart zařízení systém Android 6.0 a vyšší, je nutné mít zapnutou funkci zjišťování polohy.

• Jakmile vysavač spárujete s vaším smart zařízením prostřednictvím aplikace „Concept Home“, tak nepohybujte sdokovací stanicí a ani ji nepřemísťujte. Vysavač používá nabíjecí stanici jako orientační bod v mapě.

• Přemístěním dokovací stanice riskujete ztrátu vygenerované mapy včetně zvolených zón úklidu a zakázaných zón! Vysavač si vytvoří novou mapu, kterou přepíše mapu původní. SERVIS Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést kvalifikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.

• Krabice od spotřebiče může být dána do sběru tříděného odpadu.

• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci. Recyklace spotřebiče na konci jeho životnosti: Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace orecyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují. Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění avyhrazujeme si právo na jejich změnu.17

• Nepoužívajte spotrebič inak, než je uvedené vtomto návode.

• Pri údržbe a čistení spotrebiča prepnite vypínač do pozície vypnuté.

• Pred nabíjaním spotrebiča sa ubezpečte, že je správne zapojená nabíjacia stanica.

• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Spotrebič nezapájajte do rozbočovacích zásuviek apredlžovacích prívodov.

• Pred použitím odstráňte rôzne vodiče (vrátane napájacieho kábla nabíjacej stanice) z podlahy, aby ste predišli výpadkom a poškodeniu predmetov avodičov, ak tieto vodiče prístroj zachytí.

Keď robot dokončí svoju prácu, stlačte západky na oboch stranách, vyberte modul na vytieranie smerom dozadu, vyprázdnite vodu zozásobníka 2v1 avyčistite textíliu (počas čistenia robotom nepohybujte ani ho neprevracajte).

9. Sterilizačný režim

4. Po dokončení jedného nastavenia plánu prejde

1. Stlačte tlačidlo a nádobu na prach vytiahnite smerom

2. Penový filter aHEPA filter opláchnite pod vodou.

1. Vyberte a vyčistite textíliu.

2. Vysušte zásobník na vodu.

• Kontrolujete stav vrecúška v dokovacej stanici, ak je vrecúško plné, tak ho vymeňte za nové.

• Vyčistite nabíjacie kontakty a sací otvor.

• Nádoba na prach je plná. Vyčistite ju.

Záruční podmínky Záručné podmienky Karta gwarancyjna

Záruka Výrobce (příp. dovozce) odpovídá za to, že výrobek vyhovuje požadavkům právních předpisů a vyhovuje požadavkům stanovených příslušnými technickými normami. Dále odpovídá za to, že výrobek má takové vlastnosti, které výrobce popsal v dokumentech vztahujících se ke zboží nebo které spotřebitel očekával s ohledem na povahu zboží a na základě reklamy výrobcem prováděné, jakož i odpovídá za to, že se výrobek hodí k účelu, který pro jeho použití výrobce uvádí nebo ke kterému se věc tohoto druhu obvykle používá. Záruční doba za jakost výrobku trvá 24 měsíců od data převzetí výrobku spotřebitelem. Záruka se nevztahuje na opotřebení výrobku způsobené jeho obvyklým užíváním. Právo z vadného plnění spotřebiteli nenáleží, pokud před převzetím výrobku věděl, že výrobek má vadu, anebo pokud vadu sám způsobil. Vadný akumulátor se z hlediska těchto záručních podmínek považuje takový akumulátor, který je elektronicky nefunkční (tzn. nekomunikuje se základní jednotkou, jsou vadné nabíjecí či vybíjecí obvody, atd.) nebo má vnitřní zkrat. V žádném případě se za vadu z hlediska záruky nepovažují závady, či změny parametrů způsobené běžným používáním a opotřebením (například přirozený pokles kapacity). Na akumulátory je poskytována záruční služba po dobu 6 měsíců. Akumulátor má z hlediska těchto záručních podmínek charakter spotřebního materiálu, podrobněji viz. „Spotřební materiál“. Spotřební materiál U spotřebního materiálu (baterie, atp.) garantujeme zachování technických parametrů po dobu 6 měsíců, a to vpřípadě, že nebyl poškozen neodborným používáním anevypršela doba jeho životnosti. Záruka se nevztahuje na případy, kdy (zejména):

• nebyly dodrženy podmínky pro instalaci, provoz a obsluhu výrobku, které jsou uvedeny v návodu kobsluze výrobku,

• k závadě došlo vlivem mechanického, tepelného nebo

chemického poškození, zkratem, přepětím vsíti nebo nesprávnou instalací,

• k závadě došlo neodborným zásahem třetí osoby,

• k závadě došlo při živelné události,

• k závadě došlo nedostatečnou nebo nevhodnou údržbou v rozporu s návodem k obsluze včetně závad způsobených vodními a jinými usazeninami,

• ke změně barvy topných ploch nebo poškrábání ploch došlo v souvislosti s jejich obvyklým používáním,

• se jedná o vzhledové a funkční změny způsobené slunečním zářením, tepelným zářením nebo vodními ajinými usazeninami,

• uplyne životnost některých součástí výrobku, např. akumulátorů, žárovek atd. Záruka se nevztahuje na plnění, která byla bezplatně poskytnuta spolu s výrobkem (dárky, propagační předměty, apod.). Uplatnění reklamace Reklamaci vady výrobku je třeba uplatnit bez zbytečného odkladu po jejím zjištění, nejpozději však před uplynutím záruční doby. Reklamaci výrobku uplatňuje spotřebitel u prodejce, u kterého výrobek zakoupil, případně u kteréhokoliv zautorizovaných servisních středisek, jejichž seznam je součástí balení výrobku, případně je uveden na internetu na adrese www.my-concept.com. Při reklamaci výrobku je nutno výrobek řádně očistit a bezpečně zabalit tak, aby nedošlo k poškození při jeho případné přepravě do autorizovaného servisního střediska, není-li výrobek předáván osobně. Spotřebitel je povinen prokázat uzavření kupní smlouvy předložením dokladu o koupi výrobku. Zároveň s reklamací spotřebitel sdělí popis vytýkané vady a provede volbu reklamačního nároku. Vyřízení reklamace Jedná-li se o odstranitelnou vadu, má spotřebitel právo na bezplatné, včasné a řádné odstranění vady. Není-li to vzhledem k povaze vady neúměrné, může spotřebitel požadovat dodání nového výrobku bez vad (výměnu), nebo týká-li se vada jen součásti výrobku, výměnu takové součásti. Je-li však požadavek na výměnu výrobku nebo jeho součásti vzhledem k povaze vady neúměrný, zejména lze-li vadu odstranit bez zbytečného175 VR3520 Podrobnosti o produktu Model: Výrobní číslo: Datum prodeje: Razítko a podpis prodejce: odkladu, má spotřebitel právo na bezplatné odstranění vady. Jedná-li se o neodstranitelnou vadu, případně vznikne- li spotřebiteli nárok na výměnu výrobku nebo jeho součásti, avšak tato výměna není možná, např. zdůvodu vyprodání daného výrobku, má spotřebitel právo výrobek vrátit (odstoupení od smlouvy). Právo na dodání nového výrobku (výměnu), nebo výměnu součásti výrobku má spotřebitel i v případě odstranitelné vady, pokud nemůže věc řádně užívat pro opakovaný výskyt vady po opravě nebo pro větší počet vad. V takovém případě má spotřebitel i právo na vrácení výrobku (odstoupení od smlouvy). Nedojde-li k vrácení výrobku (odstoupení od smlouvy) nebo neuplatní-li spotřebitel právo na dodání nového výrobku bez vad (výměnu), na výměnu jeho součásti nebo na opravu výrobku, může požadovat přiměřenou slevu. Spotřebitel má právo na přiměřenou slevu iv případě, kdy mu nemůže být dodán nový výrobek bez vad, vyměněna součást výrobku nebo výrobek opraven, jakož i v případě, nedojde-li ke zjednání nápravy vpřiměřené době nebo by zjednání nápravy spotřebiteli působilo značné obtíže. Prodávající, autorizované servisní středisko, či jimi pověřený pracovník, rozhodne o reklamaci ihned, ve složitých případech do tří pracovních dnů. Do této lhůty se nezapočítává doba přiměřená podle druhu výrobku potřebná k odbornému posouzení vady. Reklamace včetně odstranění vady musí být vyřízena bez zbytečného odkladu, nejpozději do 30 dnů ode dne uplatnění reklamace, pokud se prodávající nebo autorizované servisní středisko vyřizující reklamaci se spotřebitelem nedohodne na delší lhůtě. Při vrácení výrobku (odstoupení od smlouvy) je spotřebitel povinen provést vrácení rovněž příslušenství výrobku avšech dokumentů dodaných svýrobkem. Spotřebitel nemá nárok na vydání vadných dílů asoučástí výrobku, které byly vyměněny v rámci opravy výrobku. Veškerá další práva spotřebitele, která se ke koupi výrobku vážou, nejsou těmito záručními podmínkami dotčena. Pozn.: Reklamace výrobku poškozeného při přepravě se řídí reklamačním řádem přepravce. Výrobce: Jindřich Valenta – Concept Vysokomýtská 1800, 565 01 Choceň Česká republika IČO 13216660 tel.: + 420 465 471 400, fax: +420 465 473 304, email: servis@my-concept.cz www: www.my-concept.com176 VR3520
