NÁVOD NA OBSLUHU WNA14449IT BOSCH

4.1.2 Montáž krytu základny

1.1 Dôležité informácie 212

1.1.1 Účel 212

1.2 Vysvetlenie symbolov 212

1.2.1 Úrovne nebezpečenstva.... 212

1.2.2 Symboly označujúce riziká 212

1.2.3 Štruktúra varovaní 213

Nástroje a pomôcky 215

Oprava....216

4.1 Výmena krytu základne.... 216
4.1.1 Odoberanie krytu základne 216
4.1.2 Montáž krytu základne 216
4.2 Výmena čelného panela.... 217
4.2.1 Odstránenie čelného panela 217
4.2.2 Montáz čelného panela 217
4.3 Výmena dverí....218
4.3.1 Odoberanie dveri 218
4.3.2 Montáž dverí.... 218
4.4 Výmena tesnenia dverí 219
4.4.1 Odoberanie tesnenia dverí....219
4.4.2 Montáž tesnenia dverí 220
4.5 Výmena závesu dverí 221
4.5.1 Odoberanie závesu dveri 221
4.5.2 Montáz závesu dverí 221

i O tomto dokumente

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
i	Označenie špeciálneho pokynu (textové a/alebo grafické)
i	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.
  Riziko poranenia na ostrých hranách!
  ■ Noste ochranné rukavice.
  Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch
  ■ Noste ochrannú obuv.
  ■ Zaistite t'ažké komponenty proti pádu.
  ■ Nesiahajte končatinami do pohybujúcich sa komponentov.
  Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!
  ■ Používajte len originálne náhradné diely.
  Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
  ■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Pomocný nástroj[15000155]	Nástroj na uvoľnenie plastových častí
Skrutkovač Torx T20 s otvorom[00340764]	100 mm, pre skrutky s bezpečnostným čapom
Momentový klůč[15000441]	Momentový klůč 20 – 100 Nm
Plochý skrutkovač[00340854]	Čepel' 3,5 mm x 0,6 mm x 100 mm, ochranná izolácia 1000 V AC
Plochý skrutkovač[00340855]	Čepel' 5,5 mm x 1,0 mm x 125 mm, ochranná izolácia 1 000 V AC
Kliešte zahnuté, špicaté[00341269]	Dĺžka 200 mm
Bočné štípacie kliešte[00342182]	Dĺžka: 200 mm

Označenie Detaily Snímky
Kombinovaný klůč[00340811]	Veľkost' klůča 10°mm, M6
Combination wrench[00340814]	Veľkost' klůča 13°mm, M8
Kombinovaný klůč[00340817]	Veľkost' klůča 17 mm, M10
Kombinovaný klůč[15000459]	Veľkost' klůča 16°mm, M10

Oprava

4.1 Výmena krytu základne

Požiadavka:

4.1.1 Odoberanie krytu základne

1. Odpojte hadicu.
2. Odstráňte skrutky.
3. Uvoľnite zachytávací prvok.
4. Odoberte kryt základne.

4.1.2 Montáž krytu základne

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Zásuvka na prací prostriedok bola odobratá.
√ Panel obłożenia bol odobraty.
Dvere boli odobraté.
√ Tesnenie dverí boli odobraté.
Kryt základne bol odobratý.→216

4.2.1 Odstránenie čelného panela

UPOZORNENIE

Riziko pádu dielov po uvoľnení skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

Zaistite komponent proti pádu.

Odstráňte skrutky v nasledujúcom poradí (1-2-3-4).

▶ 1. Odstráňte dve skrutky (1).
2. Uvolnite zachytávacie prvky pomocou plochého skrutkovača (2).

4.4 Výmena tesnenia dverí

Zranenie padajúcimi dielmi.

- Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Zásuvka na prací prostriedok bola odobratá.
Dvere boli odobraté.
Kryt základne je odobratý.→216

Riziko pádu dielov po uvoľnení skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Riziko pádu dielov po uvoľnení skrutiek!

Poškodenie iných časti spotrebiča alebo domácnosti zákazníka, na- pr. podlahy.

Zaistite komponent proti pádu.

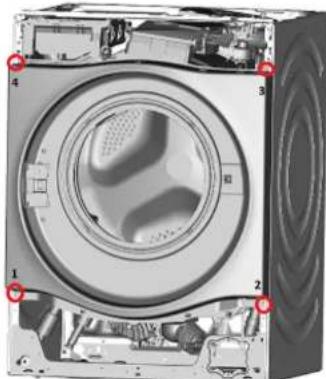

Odstráňte skrutky v nasledujúcom poradí (1-2-3-4).

1. Uvoľnite skrutky v zadnej časti spotrebiča.

2. Odstráňte pracovnú plochu.

3. Uvořnite zachytávacie prvky čelného panela na hornej a pravej strane.

4. Odoberte panel oblożenia.

5. Odstráňte držiak osvetlenia bubna v homej časti.

6. Uvoľnite skrutky plášťa dávkovača.

8.

Riziko poškodenia povrchu!

Použitím nesprávnych nástrojov sa povrch spotrebiča môže poškriabať.

▶ Na výmenu napínacieho krúžka použite len plastové nástroje.

Odoberte napinaci krúžok z tesnenia použitím plastového nástroja.

1. Uvoľnite tesnenie dverí z čelného panela.
2. Uvoľnite káblovú prípojku z poistky dvierok.
3. Odoberte čelný panel.

Oprava

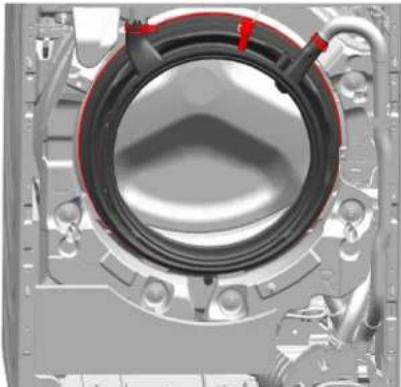

1. Uvol'nite všetky hadicové prípojky.

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Zásuvka na prací prostriedok bola odobratá.
Dvere boli odobraté.
√ Tesnenie dverí boli odobraté.
Kryt základne je odobratý.→216
Čelný panel bol odobratý.

1. Odstráňte dve skrutky.
2. Odoberte záves dveri.
