KULLANIM KILAVUZU WNA14449IT BOSCH

Onarım İpuçları - Kurutmalı çamaşır makinesi

Bu doküman hakkında 256

1.1 Önemli bilgi 256

1.1.1 Amaci 256

1.2 Sembollerinin açıklaması 256

1.2.1 Tehlike kademeleri.... 256

1.2.2 Tehlike sembolleri 256

1.2.3 İkaz bilgilerinin yapısı 257

1.2.4 Genel semboller 257

Güvenlik....258

2.1 Genel Güvenlik bilgileri 258

2.1.1 Tüm ev gereçleri 258

Ekipman ve yardım 259

Onarim 260

4.1 Taban kapağının değiştirilmesi 260
4.1.1 Taban kapağının sökülmesi 260
4.1.2 Taban kapağının takılması 260
4.2 Ön panelin değişimi 261
4.2.1 Ön panelin sökülmesi 261
4.2.2 Ön sacın takılması 261
4.3 Kapının değiştirilmesi 262
4.3.1 Kapının sökülmesi 262
4.3.2 Kapının takılması 262
4.4 Kapı contasının değiştirilmesi....263
4.4.1 Kapi contasının sökülmesi....263
4.4.2 Kapi contasının takılması 264
4.5 Kapı menteşesinin değiştirilmesi.... 265
4.5.1 Kapı menteşesinin sökülmesi.... 265
4.5.2 Kapi menteşesinin takılması 265

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Sabitleme parçası[15000155]	Plastik parçaların gevşetilmesi için alet
Delik boşluklu Torx T20 tornavida[00340764]	100 mm, emniyet pimli vidalar için
Tork anahtarı[15000441]	Tork anahtarı 20 - 100 Nm
Düz tornavida[00340854]	Bıçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu İzolasyon 1000 V AC
Düz tornavida[00340855]	Bıçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu İzolasyon 1000 V AC
Kargaburun pense, açılı ağızlı[00341269]	Uzunluk 200 mm
Yan keski[00342182]	Uzunluk: 200 mm

Tanımlama Detaylar Görüntüler
Kombine Anahtar[00340811]	Anahtar boyutu 10°mm, M6
Combination wrench[00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar[00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar[15000459]	Anahtar boyutu 16°mm, M10

Onarim

4.1 Taban kapağının değiştirilmesi

Ön kopul:

Cihazın fışı çekilir.
Cihaz, su beslemesinden ayrılır.

4.1.1 Taban kapağının sökülmesi

1. Boşaltma hortumunu sökün.
2. Boşaltma kapağını sökün.
3. Taban kapağını sökün.

1. Hortumu klipsten çıkartın.
2. Vidalari sökün.
3. Tımağı serbest bırakın.
4. Taban kapağını sökün.

4.1.2 Taban kapağının takılması

▶ Ters sira ile monte edin.

Onarim

4.2 Ön panelin değişimi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Deterjan bölmesi söküldü.
Gösterge paneli söküldü.
Kapı kaldırıldı.
Kapı contası söküldü.
Taban kapağı söküldü.→260

Keskin gövde kenarları!

Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır.

1.

⚠️ DİKKAT

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma

▶ Bileşenleri düşmeye karşı emniyete alın.

DİKKAT!

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

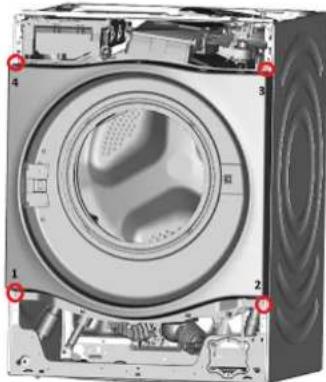

Vidalari şu sırada sökün (1-2-3-4).

4.2.2 Ön sacın takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Kapının değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.

4.3.1 Kapının sökülmesi

1. 2 adet vidayı sökün (1).
2. Tırnakları düz tornavidayla serbest bırakın (2).

4.3.2 Kapının takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Kapı contasının değiştirilmesi

Keskin gövde kenarları!

Kesik yaralanmaları

▶ Koruyucu eldiven kullanılmalıdır.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düsen parcalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
Deterjan bölmesi söküldü.
Kapı kaldırıldı.
Taban kapağı söküldü.→260

4.4.1 Kapı contasının sökülmesi

1.

⚠️ DİKKAT

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düsen parçalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

DİKKAT!

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesil! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

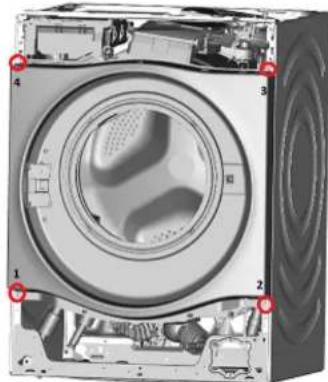

Vidalari şu sırada sökün (1-2-3-4).

1. Cihazın arkasındaki vidaları gevşetin.
2. Üst tablayı çıkarın.
3. Gösterge panelinin üst ve sağ tarafından tımakları serbest bırakın.
4. Gösterge panelini sökün.
5. Üst taraftaki tambur lambası tutucusunu sökün.
6. Deterjan kabı muhafazasının vidalarını gevşetin.

8.

DİKKAT!

Yüzeyin hasar görme tehlikesi!

Yanlış aletlerin kullanılması sonucu cihazın yüzeyi çizilebilir.

▶ Gergi halkasını değiştirmek için sadece plastik aletler kullanın.

Gergi halkasını plastik bir aletle contadan sökün.

1. Kapı contasını ön panelden çıkartın.
2. Kablo konnektörünü kapı kilidinden çıkartın.
3. Ön paneli sökünüz.

Onarim

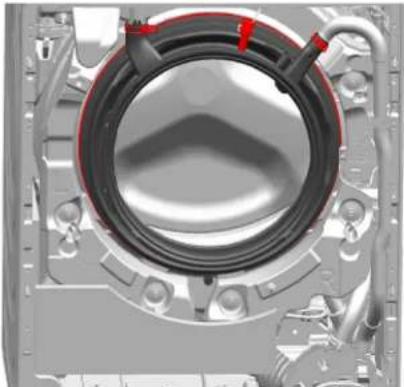

1. Tüm hortum bağlantılarını ayırın.

1. Kapı contasını sökün.

4.4.2 Kapi contasının takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Kapı menteşesinin değiştirilmesi

Açık menteşe bölgesil

Parmakların ezilmesi / sıkışması

▶ Menteşe bölgesine elinizi sokmayın.

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Deterjan bölmesi söküldü.
Kapı kaldırıldı.
Kapı contası söküldü.
Taban kapağı söküldü.→260
Ön saç sökülmüş olmalı.

4.5.1 Kapı menteşesinin sökülmesi

1. 2 adet vidayı sökün.
2. Kapı menteşesini sökün.

4.5.2 Kapı menteşesinin takılması

▶ Ters sira ile monte edin.
