4.2.1 Uklanjanje prednje ploče

OPREZ

Oštri rubovi kućišta!

Porezotine

Nosite zaštitne rukavice.

1.

OPREZ

Opasnost od padanja dijelova zbog otpuštenih vijaka!

Nasveti za popravilo - Pralno-sušilni stroj

i V zvezi s tem dokumentom 223

1.1 Pomembne informacije 223

1.1.1 Namen 223

1.2 Razlaga simbolov 223

1.2.1 Stopnje nevarnosti 223

1.2.2 Simboli za nevamost.... 223

1.2.3 Struktura opozoril 224

1.2.4 Splošni simboli 224

Varnost....225

2.1 Splošna varnostna navodila 225

2.1.1 Vsi gospodinjski aparati.... 225

Orodja in pripomočki.... 226

Popravilo 227

4.1 Zamenjava pokrova podstavka....227
4.1.1 Odstranjevanje pokrova podstavka 227
4.1.2 Namestitev pokrova podstavka 227
4.2 Zamenjava sprednje plošče.... 228
4.2.1 Odstranjevanje sprednje plošče 228
4.2.2 Namestitev sprednje plošče 228
4.3 Zamenjava vrat 229
4.3.1 Odstranjevanje vrat 229
4.3.2 Namestitev vrat.... 229
4.4 Zamenjava tesnila vrat....230
4.4.1 Odstranjevanje tesnila vrat 230
4.4.2 Namestitev tesnila vrat 231
4.5 Zamenjava tečaja vrat.... 232
4.5.1 Odstranjevanje tečaja vrat 232
4.5.2 Namestitev tečaja vrat.... 232

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
		Identifikacija posebnega nasveta (besedi-lo in/ali slika)
[3202]		Identifikacija preprostega nasveta (samo besedilo)
[SAC7]		Identifikacija povezave na video vadnico

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov
Izvijač Torx T20 z izvrtino [00340764]	100 mm, za vijake z varnostnim zatičem
Momentni ključ [15000441]	Momentni ključ 20–100 Nm
Ploščati zvijač [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zaščitna izolacija 1000 V AC
Ploščati zvijač [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zaščitna izolacija 1000 V AC
Igličaste klešče, za-krivljene [00341269]	Dolžina 200 mm
Klešče za bočno re-zanje [00342182]	Dolžina: 200 mm

Oznaka Podrobnosti Slike
Kombinirani ključ[00340811]	Velikost ključa 10°mm, M6
Combination wrench[00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ[00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ[15000459]	Velikost ključa 16°mm, M10

Popravilo

4.1 Zamenjava pokrova podstavka

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

4.1.1 Odstranjevanje pokrova podstavka

1. Odstranite odtočno cev.
2. Odstranite pokrov odtoka.
3. Odstranite pokrov podstavka.

4.1.2 Namestitev pokrova podstavka

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.2 Zamenjava sprednje plošče

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.
Plošča za vence je bila odstranjena.
Vrata so bila odstranjena.
√ Tesnilo vrat je bilo odstranjeno.
√ Pokrov podstavka je bil odstranjen.→227

4.2.1 Odstranjevanje sprednje plošče

PREVIDNO

Ostri robovi ohišja!

Ureznine

Uporabljajte zaščitne rokavice.

1.

PREVIDNO

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

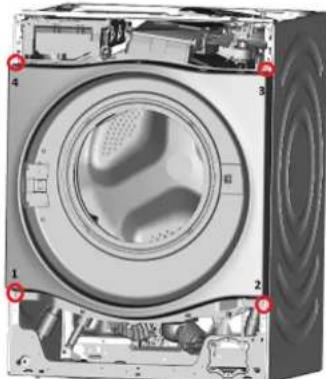

Odstranite vijake v naslednjem vrstnem redu (1-2-3-4).

1. Odstranite sprednjo ploščo.

4.2.2 Namestitev sprednje plošče

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava vrat

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

4.3.1 Odstranjevanje vrat

1. Odstranite dva vijaka (1).
2. Sprostite držalne elemente s ploščatim izvijačem (2).

4.3.2 Namestitev vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava tesnila vrat

PREVIDNO

Ostri robovi ohišja!

Ureznine

▶ Uporabljajte zaščitne rokavice.

PREVIDNO

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščilite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.
Vrata so bila odstranjena.
Pokrov podstavka je odstranjen.→227

4.4.1 Odstranjevanje tesnila vrat

1.

PREVIDNO

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Odstranite vijake v naslednjem vrstnem redu (1-2-3-4).

1. Sprostite vijake na hrbtni strani aparata.

2. Odstranite delovno površino.

3. Sprostite držalne elemente plošče za vence na vrhu in na desni strani.

4. Odstranite ploščo za vence.

5. Odstranite držalo lučke bobna na vrhu.

6. Sprostite vijake na ohišju razdeljevalnika.

8.

POZOR!

Površina aparata se lahko ob uporabi napačnih orodij poškoduje.

Za zamenjavo obroča napenjalnika uporabljajte le plastična orodja.

S plastičnim orodjem odstranite obroč napenjalnika s tesnila.

1. Sprostite tesnilo vrat s sprednje plošče.
2. Sprostite priključek kabla z varovala vrat.
3. Odstranite sprednjo ploščo.

Popravilo

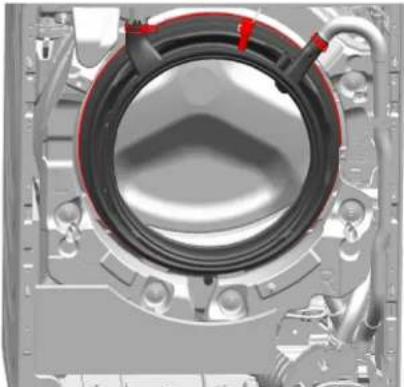

1. Sprostite vse priključke cevi.

4.4.2 Namestitev tesnila vrat

- Namestite v obratnem vrstnem redu.

Popravilo

Odprite območje tečaja!

Zmečkanine/zagozditev prstov

▶ Ne segajte v območje tečajev.

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.
√ Vrata so bila odstranjena.
√ Tesnilo vrat je bilo odstranjeno.
Pokroy podstavka je odstranjen.→227
√ Sprednja plošča je bila odstranjena.

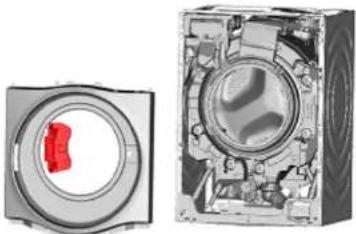

4.5.1 Odstranjevanje tečaja vrat

1. Odstranite dva vijaka.
2. Odstranite tečaj vrat.

4.5.2 Namestitev tečaja vrat

▶ Namestite v obratnem vrstnem redu.
