WNA14449IT - Lave-linge BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Machine à laver
Capacité de lavage	8 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Dimensions (HxLxP)	84.8 x 59.8 x 55 cm
Poids	70 kg
Programmes de lavage	14 programmes, y compris éco, rapide, délicat
Affichage	Écran LED
Fonctionnalités supplémentaires	Départ différé, contrôle de la mousse, protection anti-débordement
Entretien	Filtres à nettoyer régulièrement, entretien du tambour recommandé
Sécurité	Verrouillage enfant, protection contre les fuites d'eau
Garantie	2 ans

FOIRE AUX QUESTIONS - WNA14449IT BOSCH

Que faire si ma machine à laver BOSCH WNA14449IT ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service après-vente.

Pourquoi ma machine à laver BOSCH WNA14449IT ne vidange pas l'eau ?

Vérifiez si le tuyau de vidange est obstrué ou plié. Assurez-vous également que le filtre de la pompe est propre et qu'il n'y a pas d'objets coincés. Si le problème continue, il peut être nécessaire de faire appel à un technicien.

Comment puis-je réinitialiser ma machine à laver BOSCH WNA14449IT ?

Pour réinitialiser la machine, éteignez-la, débranchez-la pendant environ 5 minutes, puis rebranchez-la et rallumez-la.

Que faire si ma machine à laver BOSCH WNA14449IT fait du bruit pendant le cycle ?

Vérifiez si la machine est nivelée et stable. Assurez-vous qu'aucun objet ne bloque le tambour. Si le bruit persiste, cela peut signaler un problème avec les roulements ou la courroie, et il est conseillé de contacter un technicien.

Pourquoi ma machine à laver BOSCH WNA14449IT ne chauffe pas l'eau ?

Cela peut être dû à un problème avec l'élément chauffant ou le thermostat. Vérifiez les réglages de température et assurez-vous que le cycle choisi nécessite de l'eau chaude. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre de ma machine à laver BOSCH WNA14449IT ?

Localisez le filtre à l'avant de la machine, ouvrez le couvercle, et retirez le filtre. Nettoyez-le sous un jet d'eau tiède pour enlever les peluches et les débris. Remettez le filtre en place avant de fermer le couvercle.

Les programmes de ma machine à laver BOSCH WNA14449IT ne fonctionnent pas correctement, que faire ?

Assurez-vous de sélectionner le bon programme pour le type de linge. Si les programmes ne répondent toujours pas, essayez de réinitialiser la machine. Si le problème persiste, contactez le service après-vente.

Comment puis-je réduire les vibrations de ma machine à laver BOSCH WNA14449IT ?

Assurez-vous que la machine est correctement installée sur une surface plane et solide. Vérifiez également que le tambour n'est pas surchargé et que les pieds de la machine sont bien ajustés.

Que faire si ma machine à laver BOSCH WNA14449IT affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Si vous ne pouvez pas résoudre le problème, notez le code et contactez le service après-vente.

MODE D'EMPLOI WNA14449IT BOSCH

i Over dit document.... 47

Conseils de réparation - Lave-linge séchant

i A propos de ce document.... 91

1.1 Informations importantes....91

1.1.1 Objectif 91

1.2 Explication des symboles....91

1.2.1 Niveaux de risque 91

1.2.2 Symboles de danger 91

1.2.3 Structure des indications d'avertissement 92

1.2.4 Symboles généraux 92

Sécurité....93

2.1 Consignes de sécurité générales....93

2.1.1 Tous les appareils électroménagers....93

Outils et aides....94

Réparation 95

4.1 Changer le couvercle de base 95
4.1.1 Retirer le couvercle de base 95
4.1.2 Montage du couvercle de base 95
4.2 Changer le panneau de façade....96
4.2.1 Retirer le panneau de façade....96
4.2.2 Monter le panneau de façade 96
4.3 Changer la porte....97
4.3.1 Retirer la porte....97
4.3.2 Monter la porte 97
4.4 Changer le joint de porte....98
4.4.1 Retirer le joint de porte 98
4.4.2 Monter le joint de porte....99
4.5 Changer la chamière de porte 100
4.5.1 Retirer la charnière de porte 100
4.5.2 Monter la charnière de porte.... 100

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

- Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Outil auxiliaire[15000155]	Cale de montage pour démon-ter les pièces en plastique
Tournevis Torx T20 avec perçage[00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique[15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat[00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat[00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-gulaire[00341269]	Longueur 200 mm
Pince coupante[00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte[00340811]	Taille de la clé 10°mm, M6
Combination wrench[00340814]	Taille de la clé 13°mm, M8
Clé mixte[00340817]	Taille de la clé 17 mm, M10
Clé mixte[15000459]	Taille de la clé 16°mm, M10

Réparation

4.1 Changer le couvercle de base

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

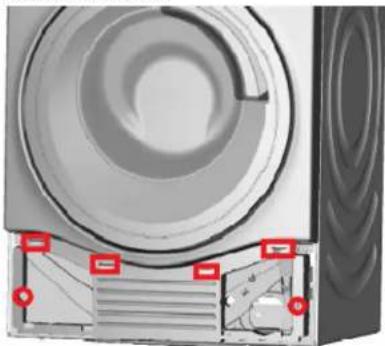

4.1.1 Retirer le couvercle de base

1. Retirer le flexible de vidange.
2. Retirer le capot de vidange.
3. Retirer le couvercle de base.

1. Déclipser le flexible.
2. Retirer les vis.
3. Retirer l'élément de fixation.
4. Retirer le couvercle de base.

4.1.2 Montage du couvercle de base

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.2 Changer le panneau de façade

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
√ Panneau de commande a été retiré.
Porte a été retirée.
√ Joint de porte a été retiré.
√ Couvercle de base a été retiré.→95

4.2.1 Retirer le panneau de façade

PRUDENCE

Bords tranchants du boîtier !

Risque de coupures!

Porter des gants de protection.

1.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches ! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches ! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

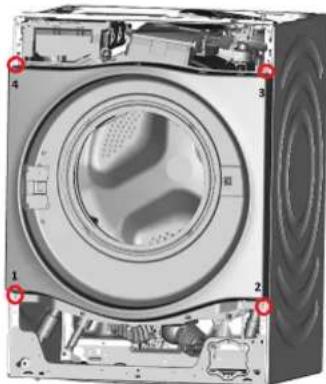

Retirer les vis dans l'ordre suivant (1-2-3-4).

1. Retirer le panneau de façade.

4.2.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Changer la porte

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.3.1 Retirer la porte

▶ 1. Retirer deux vis (1).
2. Ouvrir les éléments de fixation avec un tournevis plat (2).

4.3.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Changer le joint de porte

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
√ Porte a été retirée.
√ Couvercle de base a été retiré.→95

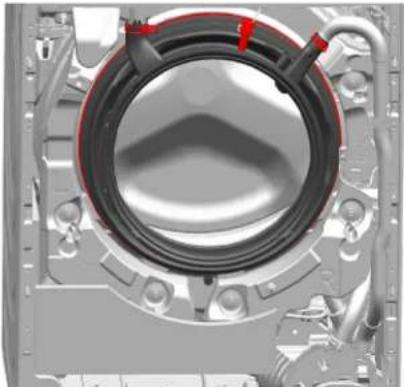

4.4.1 Retirer le joint de porte

1.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

Sécuriser les composants contre le risque de chute.

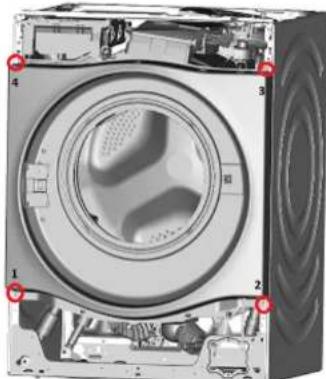

Retirer les vis dans l'ordre suivant (1-2-3-4).

1. Desserrer les vis à l'arrière de l'appareil.

2. Retirer le dessus.

3. Retirer les éléments de fixation du panneau de commande en haut et à droite.

4. Retirer le panneau de commande.

5. Retirer le support de la lumière du tambour en partie supérieure.

6. Desserrer les vis du boîtier du distributeur.

8.

ATTENTION!

Risque de dommage superficiel !

La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.

Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façade.

2. Débrancher le connecteur de câble de la fermeture de porte.

3. Retirer le panneau de façade.

Réparation

1. Retirer tous les raccords de flexibles.

4.4.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Changer la charnière de porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

▶ Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
Porte a été retirée.
√ Joint de porte a été retiré.
√ Couvercle de base a été retiré.→95
√ Panneau de façade a été retiré.

4.5.1 Retirer la charnière de porte

1. Retirer deux vis.
2. Retirer la charnière de la porte.

4.5.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.
