HASZNÁLATI ÚTMUTATÓ WNA14449IT BOSCH
Javítási útmutató - Mosó-szárítógép
i A dokumentummal kapcsolatos információk.... 124
1.1 Fontos tudnivalók 124
1.1.1 Cél 124
1.2 Szimbólummagyarázat 124
1.2.1 Veszélyességi szintek 124
1.2.2 Veszélyt jelző szimbólumok 124
1.2.3 A figyelmeztetések felépítése 125
1.2.4 Általános szimbólumok 125
Biztonság 126
2.1 Általános biztonsági utasítások.... 126
2.1.1 Összes háztartási készülék 126
Szerszámok és segédanyagok.... 127
Javítás....128
4.1 A tartóláb burkolatának cseréje 128
4.1.1 A tartóláb burkolatának eltávolítása.... 128
4.1.2 A tartóláb burkolatának telepítése 128
4.2 Az elülső panel cseréje 129
4.2.1 Az elülső panel eltávolítása 129
4.2.2 Az elülső panel telepítése.... 129
4.3 Az ajtó cseréje....130
4.3.1 Az ajtó eltávolítása.... 130
4.3.2 Az ajtó felhelyezése 130
4.4 A gumitömítés cseréje 131
4.4.1 A gumitömítés eltávolítása.... 131
4.4.2 Gumitömités felhelyezése 132
4.5 Az ajtózsanér cseréje 133
4.5.1 Az ajtózsanér eltávolítása.... 133
4.5.2 Az ajtózsanér felhelyezése 133
i A dokumentummal kapcsolatos információk
1.1 Fontos tudnivalók
1.1.1 Cél
Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.
Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.
Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.
1.2 Szimbólummagyarázat
1.2.1 Veszélyességi szintek
A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.
| Veszélyességi szint Jelentés | |
| ⚠ VESZÉLY | A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz. |
| ⚠ FIGYELMEZTETÉS | A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat. |
| ⚠ VIGYÁZAT | A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat. |
| FIGYELEM! | A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat. |
Táblázat 1: Veszélyességi szintek
1.2.2 Veszélyt jelző szimbólumok
A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.
A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:
| Veszélyt jelző szimbólum Jelentés | |
| Általános figyelmeztető üzenet | |
| Elektromos feszültség veszélye | |
| Robbanásveszély | |
| Vágásveszély | |
| Zúzódásveszély | |
i A dokumentummal kapcsolatos információk
| Veszélyt jelző szimbólum Jelentés | ||
 | Forró felületek miatt fennálló veszély | |
 | Erős mágneses mező miatt fennálló veszély | |
 | Nem ionizáló sugárzás veszélye | |
Táblázat 2: Veszélyt jelző szimbólumok
1.2.3 A figyelmeztetések felépítése
A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.
VESZÉLY
A veszély típusa és forrásal
A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges következményei.
▶ A veszély megelőzésére szolgáló intézkedések és tiltások.
Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.
VESZÉLY
Áramütés veszélye áram alatt lévő alkatrészek miatt!
Halálos áramütés
A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.
1.2.4 Általános szimbólumok
A jelen dokumentumban az alábbi általános szimbólumok használatosak:
| Ált. szimbólum Jelentés | |
| Különleges tanács (szöveg és/vagy grafika) |
| Ált. szimbólum Jelentés | |
| Egyszerű tanács (csak szöveg) | |
| Videós oktatóanyagra mutató hivatkozás | |
| A szükséges eszközök | |
| A szükséges feltételek | |
| Feltétel (ha..., akkor...) | |
| Eredmény | |
| [Indítás] Billentyű vagy gomb | |
| [00123456] Anyagszám azonosítója | |
| Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) | |
Táblázat 3: Általános szimbólumok
Biztonság
2.1 Általános biztonsági utasítások
2.1.1 Összes háztartási készülék
Áramütés veszélye áram alatt lévő alkatrészek miatt!
■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.
Éles peremek miatt fennálló sérülésveszély!
■ Viseljen védőkesztyűt.
Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt
■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.
Sérülhet a készülék biztonsága / működése!
■ Kizárólag eredeti pótalkatrészeket használjon.
Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!
■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.
Szerszámok és segédanyagok
| Kijelölés Részletek | Képek | |
| Segédeszköz[15000155] | Műanyag alkatrészek meglazítására szolgáló szerszám |  |
| Biztonsági Torx T20 csavarhúzó[00340764] | 100°mm, biztonsági csavarok-hoz |  |
| Nyomatékkulcs[15000441] | Nyomatékkulcs 20–100 Nm | |
| Lapos csavarhúzó[00340854] | Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC |  |
| Lapos csavarhúzó[00340855] | Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC |  |
| Hosszúcsőrű fogó,hajíltott kialakítás[00341269] | Hossz: 200 mm |  |
| Oldalcsípő fogó[00342182] | Hossz: 200 mm |  |
| Csillag-Villáskulcs[00340811] | Méret 10°mm, M6 |  |
| Kijelölés Részletek | Képek | |
| Combination wrench[00340814] | Méret 13°mm, M8 |  |
| Csillag-Villáskulcs[00340817] | Méret 17 mm, M10 |  |
| Csillag-Villáskulcs[15000459] | Méret 16°mm, M10 |  |
Javítás
4.1 A tartóláb burkolatának cseréje
Követelmény:
A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
4.1.1 A tartóláb burkolatának eltávolítása
- Távolítsa el a vízleeresztő csövet.
- Távolítsa el a vízleeresztő burkolatát.
- Távolítsa el a tartóláb burkolatát.
- Pattintsa ki a tömlöt.
- Távolítsa el a csavarokat.
- Lazítsa meg a rögzítőelemet.
- Távolítsa el a tartóláb burkolatát.
4.1.2 A tartóláb burkolatának telepítése
- Az elhelyezést fordított sorrendben végezze.
Javítás
4.2 Az elülső panel cseréje
Követelmény:
A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a mosószer-adagolót.
A vezérlöpanelt eltávolították.
√ Eltávolította az ajtót.
A gumitömítést eltávolították.
A tartóláb burkolatát eltávolították.→128
4.2.1 Az elülső panel eltávolítása
VIGYÁZAT
Éles burkolatszélek!
Vágási sérülések
Viseljen védőkesztyűt.
1.
VIGYÁZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérülés.
- Biztosítsa az alkatrészt leesés ellen.
FIGYELEM!
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.
▶ Biztosítsa az alkatrészt leesés ellen.
Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4).
- Távolítsa el az elülső panelt.
4.2.2 Az elülső panel telepítése
- Az elhelyezést fordított sorrendben végezze.
Javítás
4.3 Az ajtó cseréje
Követelmény:
A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
4.3.1 Az ajtó eltávolítása
- Távolítson el két csavart (1).
- Réses csavarhúzóval nyissa ki a rögzítőelemeket (2).
4.3.2 Az ajtó felhelyezése
- Az elhelyezést fordított sorrendben végezze.
Javítás
4.4 A gumitömítés cseréje
Éles burkolatszélek!
Vágási sérülések
▶ Viseljen védőkesztyüt.
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérülés.
- Biztosítsa az alkatrészt leesés ellen.
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.
- Biztosítsa az alkatrészt leesés ellen.
Követelmény:
A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a mosószer-adagolót.
√ Eltávolította az ajtót.
A tartóláb burkolatát eltávolították.→128
4.4.1 A gumitömítés eltávolítása
1.
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérülés.
- Biztosítsa az alkatrészt leesés ellen.
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.
▶ Biztosítsa az alkatrészt leesés ellen.

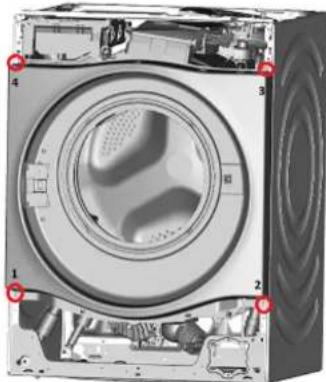

Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4).
- Lazítsa meg a készülék hátsó részén lévő csavarokat.
- Távolítsa el a felső burkolatot.
- Lazitsa meg a vezérlőpanel rögzítőelemeit a készülék tetején és a jobb oldalán.
- Távolítsa el a vezérlőpanelt.
- Távolítsa el a belső dobvilágítás tartóját fent.
- Lazítsa meg a mosószer-adagoló házának csavarjait.
8.
Sérült felület kockázata!
A helytelen szerszámok használatával megkarcolhatja a készülék felületét.
A feszítőgyűrű eltávollításához kizárólag műanyag szerszámokat használjon.
Távolítsa el a feszítőgyűrűt a tömítésből egy műanyag szerszámmal.
- Vegye ki a tömltést az elülső panelböl.
- Vegye ki a kábelcsatlakozót az ajtózárból.
- Távolítsa el az elülső panelt.
Javítás

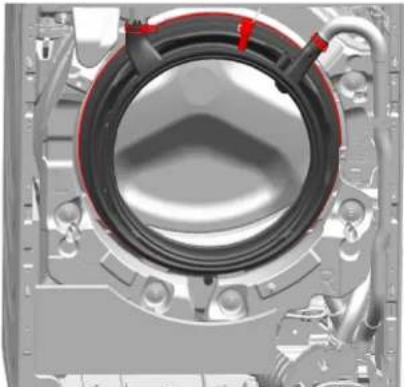

- Szüntesse meg a tömlöcsatlakozásokat.
- Távolítsa el a gumitömitést.
4.4.2 Gumitömítés felhelyezése
- Az elhelyezést fordított sorrendben végezze.
Javítás
4.5 Az ajtózsanér cseréje
Nyitott zsanér!
Ujjak zúzódása/beszorulása
▶ Ne nyúljon be a nyitott zsanérba.
Viseljen védőkesztyüt.
Követelmény:
A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a mosószer-adagolót.
√ Eltávolította az ajtót.
A gumitömítést eltávolították.
A tartóláb burkolatát ellávolították.→128
Az elülső panelt eltávolították.
4.5.1 Az ajtózsanér eltávolítása

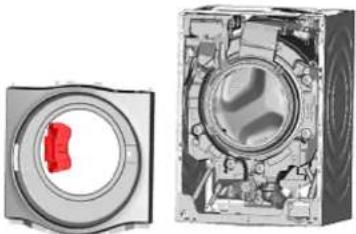

- Távolítson el két csavart.
- Távolítsa el az ajtózsanért.
4.5.2 Az ajtózsanér felhelyezése
- Az elhelyezést fordított sorrendben végezze.
Ostré hrany plást'a!
Rezné poranenia
Noste ochranné rukavice.
1.
UPOZORNENIE
Ostré hrany plást'al
Rezné poranenia
▶ Noste ochranné rukavice.
Riziko pádu dielov po uvol'není skrutiek!
4.2.1 Ön panelin sökülmesi
