MANUALE UTENTE WNA14449IT BOSCH

Consigli di riparazione - Lavasciuga

i Utilizzo del documento 135

1.1 Avvertenze importanti 135

1.1.1 Scopo 135

1.2 Spiegazione dei simboli 135

1.2.1 Livelli di pericolo 135

1.2.2 Simboli di pericolo.... 135

1.2.3 Struttura degli avvertimenti 136

1.2.4 Simboli generici 136

Sicurezza....137

2.1 Note generali sulla sicurezza.... 137

2.1.1 Tutti gli elettrodomestici.... 137

Strumenti e ausili.... 138

Riparazione....139

4.1 Sostituzione della copertura della base.... 139
4.1.1 Smontaggio della copertura della base.... 139
4.1.2 Montaggio della copertura della base 139
4.2 Sostituzione del pannello frontale 140
4.2.1 Smontaggio del pannello frontale 140
4.2.2 Montaggio del pannello frontale 140
4.3 Sostituzione dell'oblò 141
4.3.1 Smontaggio dell'oblò 141
4.3.2 Montaggio dell'oblò 141
4.4 Sostituzione della guarnizione dell'oblò.... 142
4.4.1 Rimozione della guarnizione dell'oblò.... 142
4.4.2 Installazione della guarnizione dell'oblò 143
4.5 Sostituzione della cerniera dell'oblò 144
4.5.1 Rimozione della cerniera dell'oblò 144
4.5.2 Montaggio della cerniera dell'oblò 144

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Strumento ausiliario [15000155]	Utensile per allentare i componenti in plastica
Cacciavite Torx T20 con foro [00340764]	100 mm, per viti con perno di sicurezza
Chiave dinamometrica [15000441]	Chiave dinamometrica 20 - 100 Nm
Cacciavite con punta piatta [00340854]	Lama 3,5 mm x 0,6 mm x 100 mm, isolamento di protezione 1000 V AC
Cacciavite con punta piatta [00340855]	Lama 5,5 mm x 1,0 mm x 125 mm, isolamento di protezione 1000 V AC
Pinze a becco ton-do, struttura angolare [00341269]	Lunghezza 200 mm
Pinze per taglio la-terale [00342182]	Lunghezza: 200 mm

Designazione Dettagli Immagini
Chiave combinata[00340811]	Dimensione della chiave 10^ mm, M6
Combination wren-ch[00340814]	Dimensione della chiave 13^ mm, M8
Chiave combinata[00340817]	Dimensione della chiave17 mm, M10
Chiave combinata[15000459]	Dimensione della chiave 16^ mm, M10

Riparazione

4.1 Sostituzione della copertura della base

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

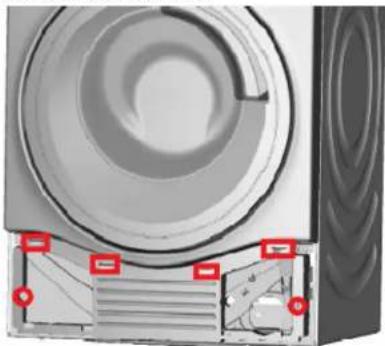

4.1.1 Smontaggio della copertura della base

1. Rimuovere il tubo di scarico.
2. Smontare la copertura dello scarico.
3. Smontare la copertura della base.

1. Applicare una fascetta al tubo.
2. Rimuovere le viti.
3. Sganciare l'elemento di blocco.
4. Smontare la copertura della base.

4.1.2 Montaggio della copertura della base

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.2 Sostituzione del pannello frontale

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il cassetto del detersivo è stato rimosso.
Il pannello comandi è stato smontato.
L'oblò è stato smontato.
√ La guarnizione dell'oblò è stata smontata.
√ La copertura della base è stata rimossa.→139

4.2.1 Smontaggio del pannello frontale

ATTENZIONE

Alloggiamento con spigoli vivi!

Ferite da taglio

Indossare guanti di protezione.

1.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

Lesioni provocate dalla caduta di componenti.

Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

Fissare i componenti in modo che non cadano.

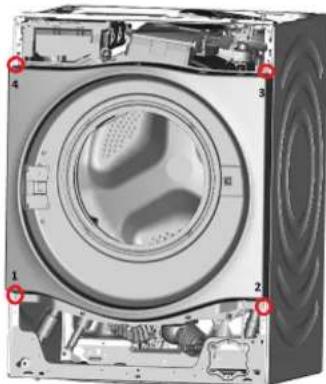

Rimuovere le viti nel seguente ordine (1-2-3-4).

1. Rimuovere il pannello frontale.

4.2.2 Montaggio del pannello frontale

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione dell'oblò

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.3.1 Smontaggio dell'oblò

▶ 1. Rimuovere le due viti (1).
2. Sganciare gli elementi di blocco con un cacciavite a taglio (2).

4.3.2 Montaggio dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della guarnizione dell'oblò

Alloggiamento con spigoli vivi! Ferite da taglio

Indossare guanti di protezione.

Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate dalla caduta di componenti.

Fissare i componenti in modo che non cadano.

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il cassetto del detersivo è stato rimosso.
L'oblò è stato smontato.
√ La copertura della base è stata rimossa.→139

4.4.1 Rimozione della guarnizione dell'oblò

1.

Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate dalla caduta di componenti.

▶ Fissare i componenti in modo che non cadano.

Rischio di caduta di componenti a causa di viti allentate! Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es parte inferiore.

Fissare i componenti in modo che non cadano.

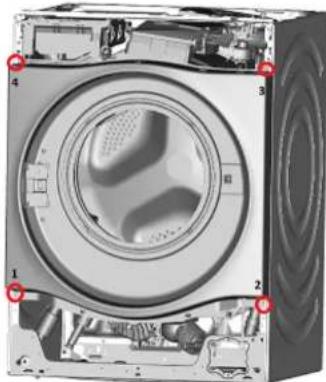

Rimuovere le viti nel seguente ordine (1-2-3-4).

1. Rimuovere le viti sul retro dell'apparecchio.
2. Smontare il piano di lavoro.
3. Sganciare gli elementi di blocco del pannello comandi sulla parte superiore destra.
4. Smontare il pannello comandi.
5. Rimuovere il supporto della luce del cestello nella parte superiore.
6. Rimuovere le viti dell'alloggiamento del distributore.

8.

Rischio di danneggiare la superficie!

La superficie dell'apparecchio potrebbe graffiarsi se si utilizzano at- trezzi non adatti.

Utilizzare solo attrezzi di plastica per sostituire l'anello a molla.

Rimuovere l'anello a molla dalla guarnizione con un attrezzo di plastica.

1. Smontare la guarnizione dell'oblò dal pannello frontale.
2. Allentare il connettore del cavo dalla chiusura di sicurezza.
3. Rimuovere il pannello frontale.

Riparazione

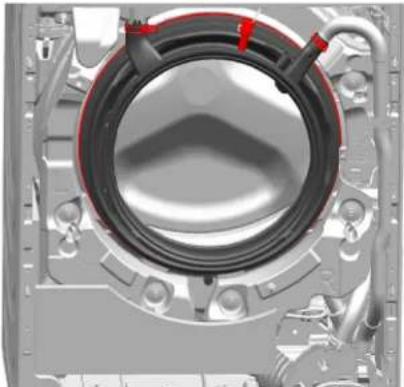

1. Allentare la connessione di tutti i tubi flessibili.

1. Rimuovere la guarnizione dell'oblò.

4.4.2 Installazione della guarnizione dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera dell'oblò

ATTENZIONE

Zona della cerniera aperta!

Rischio di schiacciamento delle dita / di rimanere incastrati

▶ Non inserire le dita nella zona della cerniera.

Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il cassetto del detersivo è stato rimosso.
L'oblò è stato smontato.
√ La guarnizione dell'oblò è stata smontata.
√ La copertura della base è stata rimossa.→139
Il pannello frontale è stato smontato.

4.5.1 Rimozione della cerniera dell'oblò

1. Rimuovere le due viti.
2. Smontare la cerniera dell'oblò.

4.5.2 Montaggio della cerniera dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.
