NÁVOD NA OBSLUHU WAX32MH2BY BOSCH

Nebezpeči padajicich dilu kvuli uvoleným sroubúm!

Poskozeni jin'ych caski spotfebe nebo prvku domacnosti zakaznika, napr. podlachy.

Zajistetejednotlive soucasti prdf padem.

Požadavek:

Montaz proved v opačné sledu.

Oprava

3.1 Vymena pracovnej plochy 405

3.1.1 Odobratie pracovnej plochy 405
3.1.2 Montáz pracovnej plochy 405

3.2 Vymena panelu oblozenia 406

3.11 Vymena celného panela 419

3.11.2 Montaz celného panela 421

3.11.1 Odstranenie celného panela 419

O toto dokunte

1.1 Dolezité informácie

1.1.1 Ucel

TietoPokyny pre opravu pomahaju spotrebitelovi pri vlastnej oprave spotrebicov podla nariadenia o ekodizajne (z marca 2021).

Obsahuji informacia o vymene urcenych nahradnych dielov vratane varovania rizik.

Urove' varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačujemieru nebezpečenstva.

Üroveñ varovania Význam
NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je umtrtie alebo vázne zranenia.
VAROVANIE	Možnám následkom nerešpektovania va-rovného hlásenia je umtrtie alebo vázne zranenia.
UPOZORNENIE	Možnám následkom nerešpektovania va-rovného hlásenia su mieme zranenia.
POZORI	Možnám následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabulka 1: Urovne nebezpečenstva

1.2.2 Symboly oznacujce riziká

Symbolo označujúce rizíká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V toto dokumente sa pouzivaju nasledujuce symbolo oznaucjuce rizika:

Symbol označujúci riziko Význam
!	Všobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O tomto dokunte

Symbol označujúci riziko Význam
SSS	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiaciou

Tabulka 2:Symbolo označujce riziká

1.2.3 Struktura varovani

Varovania v toto dokunte maju štandardny vzhfd a štandardnu Štruktúr.

3.1.2 Montáz pracovnej plochy

Poskodenie inych casti spotrebia alebo domacnosti zakaznka, napr.

podlahy

aistite component protipádu.

Požiadavka:

Spotrebic je odpojeny od elektrického napajania.
Spotrebič je odpojený od zdroja vody.
Pracovná plocha bola odobrata.405
Zásuyka na praci prostriedok bola odobrátá.→407

1. UvoInite skrutky na spodku celného panela (1).

1. Zlozte spotrebič na podlau.

Oprava

1. Odstränte skrutky v priestore Čerpadla (2). 5. 1. Uvolfnite skrutky v zadnej Časti spotrebiača (1).

1. Odstrante pracovn plochu (2, 3).

2021-02-16_8001214495 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 412 z 505

Oprava

6.1.Odstraite skrutky (1).

1. Uvofnite zachytavacie pvky zehlnope panela (2,3). 3.Uvofnite skrukty platsfa davkovaica.

7. Odoberte panel oblozenia.

1. Odstrante drziak osvetlenia bubna v hornej casti.

9.

POZORI

Riziko poskodenia povrch! Pouzitim nespravnych nastrojov sa povrch spotrebica moze po-skriabat. Na yvmenu napinacieho kruzka pouzite len plastove nastroje.

Odoberte napinaci kruzok z tesenia pouzitim plastoveho nastroja.

1. Uvofnite tesnenie dverf z celného panela.

2. Uvolfite káblóvú pripojku z poistky dvierok.

Oprava

1. Uvol'nite skrutky v hornej Časti Čelného panela (3).

1. Odoberte celny panel.

2. Uvofnite všetky hadicové pripojky.

Riziko pádu dielov po nesprávné injnstalacil!

Zranenie alebo poskodenie spotrebica.

Pritiahnite napinaci kruzok manzety do dverf pracky na 3,4 Nm.

Spotrebic je odpojeny od elektrického napajania.
Spotrebič je odpojený od zdroja vody.
Spotrebie je vo'ne dostupny.
Pracovná plocha bola odobrata.→405
Zásuvka na praci prostriedok bola odobrata. 407
Panel oblozenia bol odobratay.

3.9.1 Odoberanie osvetlenia bubna

1. Vytilhne dtziak osvetlenia bubna spotrebica.
2. Odpojte elektrické pripojenia.
3. Odoberte osvetenie bubna z drziaka osvellenia bubna.

3.11 Vymena celného panela

UPOZORNENIE

Ostre hrany plastal!

Rezné poranenia

Noste ochranné rukavice.

Požladavka:

Spotrebie je odpojeny od elektrického napajania.
Spotrebic je odpojeny od zroja vody.
Zásuvka na prací prostriedok bola odobrata.→407
Dvere boliodobrata. 409
Tesnenie dverf boli odobratae.
Kryt cerpadla bol odobrty. 418

3.11.1 Odstranenie celného panela

1.

VAROVANIE

Zosmyknutie naklonenych spotreblcov!

Zlomeniny/pomliażdenia

Zaistite spotrebic protei zoemyknutiu.

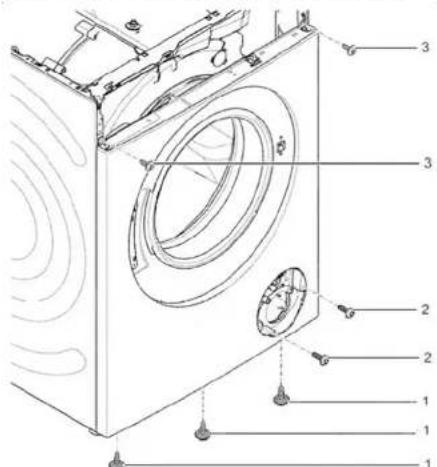

1. Odstrante skrutky v spodnej Časti (1).

1. Zlozte spotrebič na podlau.

Oprava

4.1.Odstraite skrutky (1).

1. Zatlačte pracovnú plochu do zadnej Časti spotrebica (2).
2. Odstrante pracovnú plochu posunutim nahor (3).

Riziko pádu dielov po uovfeni skrutiek!
Poškodenie inych casti spotrebica alebo domacnosti zákaznika, na-pr. podlady.

Odstrante skrutky v prednej casti zospodu nahor (2, 3).

1. Odoberte celnny panel.
