MANUAL DE UTILIZADOR WAX32MH2BY BOSCH

Kivouo ano mwn npwv eaiiac xahapwv Bswv

Tpaunatipoc eaiiaac TwnaTow.

Aopaiote ta eapntmuata aTTO Twn.

PPOEOXHI

Kivouw ano Twn eapntmuw vaaipw b

Znmu eaaa aepn ngs ouakeun ng otny oikia tou nAatn, x. dAteo.

Aoepaaiote ta eapntmuata aio TTwn.

PouTmEgAn:

H oukeun eivai anouovdeepvnt ao tv npoxnpofooiag.
Houkeun elvai aTIOOUVDeEeVn aTO thy npoxh vepou.
H npoopaan otic ouokuec eivai aeUeepn.
ExiaqaiapeoTo kattaki epyaioac-216
Exi aqapeo to ouptap atopputavtkou-218
ExiaopaeEi n pTuTn.

3.9.1AqaipeoI qwiioou tuivou

1. Agaipeote n Baoan Tou wtiou TuImavou aTn oukeun.
2. ATOOUVEATE TIS NAEKTIPIKEG AUVDEDAEG
3. AaipéoTTOV wtiioToTmavou anTbaan Tou wtiioTuTmavou.

3.9.2ToTOnTeTnO nOwTIOPOuTuTnAvo

Eykaataotne me nV avitheon oepa.

EπIOKεUN

3.10 Avikataaotaan kaLmuatocavlaas

PouT6eGn:

H oukeun elva aonouvdeepevn aTPOV npoxnpo0oocia
H oukeun eivai aonouvodemuyn ano tny npoxn vepou.

Sobre este documento 360

1.1 Informação importante 360

1.1.1 Finalidade 360
1.2 Explicação dos símbolos 360
1.2.1 Niveis de perigo 360
1.2.2 Simbolos de perigo 360
1.2.3 Estrutura dos avisos 361
1.2.4 Simbolosgerais 361

Ferramentas e auxiliares 362

Reparacao. 363

3.1 Substituir o tampo 363

3.1.1 Remover o tempo 363
3.1.2 Instalar o tempo 363

3.2 Substituir o painei dos comandos 364

3.2.1 Remover o painei dos comandos 364
3.2.2 Instalar o painei dos comandos 364

3.3 Substituir a gaveta para detergente 365

3.3.1 Remove a gaveta para detergente 365
3.3.2 Instalaragavetapadetergente 365

3.4 Substituir a pega da gaveta para detergente 366

3.4.1 Remover a pega da gaveta para detergente 366
3.4.2 Instalar a pega da gaveta para detergente 366

3.5 Substitur a porta 367

3.5.1 Remover a porta 367
3.5.2 Instalar a porta 367

3.6 Substituir os componentes da porta 368

3.6.1 Remover os componentes da porta 368
3.6.2 Instalar os componentes da porta 368

3.7 Substitu r a vedao da porta.. 369

3.7.1 Remove a vendaço da porta 369
3.7.2 Instalar aVEDACAO da porta 372

3.8 Substituir o dispositorio de bloqueio da porta 373

3.8.1 Remover o disposativo de bloqueio da porta 373
3.8.2 Instalar o dispositovo de bloqueio da porta 374

3.9 Substituir a luz do tambor 375

3.9.1 Remove a luz do tambor 375
3.9.2 Instalaraluzdo tambor 375

3.10 Substituir a tampa da bomba 376

3.10.1 Remover a tampa da bomba 376
3.10.2 Instalar a tampa da bomba 376

3.11 Substitu o paine frontal 377

3.11.1 Remover o paine frontal 377
3.11.2 Instalar o painel frontal 379

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparacao auxiliam o consumidor na reparacao de aparelhos por ele,. proprioa de accordo com o regulamento de "Eco-design" aplicavel (a partir de 03/2021). Estas contentem informacoes sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso deVIDIA, entre em contacto com oignon service de apolo ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparacao tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Niveis de perigo

Os níveis de征求意见 são compostos por um símbolo e umaPALAVRA sinal. A PALAVRA-SINAL indica a gravidade do perigo.

Nível de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos gra-ves.
AVISO	A não observança da mensagem de avisopode resultar em morte ou ferimentosgraves.
CUIDADO	A não observança da mensagem de avisopode resultar em ferimentos ligeiros.
ATENÇÂO!	A não observança da mensagem de avisopode resultar em danos materiais.

Tabela 1: Niveis de perigo

1.2.2 Simbolos de perigo

Os símbolos de perigo são representações sintólicas que não uma indicação do tipo de perigo.

Neste documento são'utilizados os seguintes SYMBOLOS de perigo:

Símbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解tica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Simbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos;neste documento posseu um aspeto normalizzato e uma estrutura normaliza.

Tip e origem do perigo!

Possiveis consequencia de ignorear o perigo / aviso.

Medidas e proibicoes para prevenir o perigo.

O靼. O segunde exemple在哪o loa quado averte contra chocues elétricos devidao a partes sob tsão. A medida para evitar o perigo émentionada.

Morte por eletrocussao

Desíligue os apareiros da alimentação eletrica pelo menos 60 segundos antes de iniciar as reparações.

1.2.4 Simbolos gerais

Neste documento são utilizes os seguiates simulos gerais:

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
f	Identificacao de uma dica simples (apes nao texto)
	Identificacao de uma ligaacao para um tu- torial em video
	Identificacao das ferramentas necessarias
	Identificacao das condições previas ne- cessarias
if	Identificacao de uma condição (se ..., en- tao ... )
	Identificacao de um resultado
Iniciar Identificacao de uma tecla ou botão
[00123456] Identificacao de um numero de material
Estado Identificacao de um texto exibido / janela (no visor do aparelho)

Tabela 3: Simbolos gerais

Ferramentas e auxiliares

Designação Detallhes Imagens
Ferramenta auxiliar [15000155]	Ferramenta para soltar as partes em plácico
Chave parafusos Torx T20 com orífico [00340764]	100 mm, para parafusos com pino de segurar
Chave dinamomética [15000441]	Chave dinamométrica 20 - 100 Nm
Chave de fenda [00340854]	Lâmina 3,5 mm x 0,6 mm x 100 mm, isolamento protetor 1000 V AC
Chave de fenda [00340855]	Lâmina 5,5 mm x 1,0 mm x 125 mm, isolamento protetor 1000 V AC
Alicate dePontas, padrão angular [00341269]	Comprimento 200 mm
Alicate de corte [00342182]	Comprimento: 200 mm

Designação Detallhes Imagens
Chave combinada [00340811]	Tamanho da chave 10°mm, M6
Combination wren-ch [00340814]	Tamanho da chave 13°mm, M8
Chave combinada [00340817]	Tamanho da chave 17 mm, M10
Chave combinada [15000459]	Tamanho da chave 16°mm, M10

Reparação

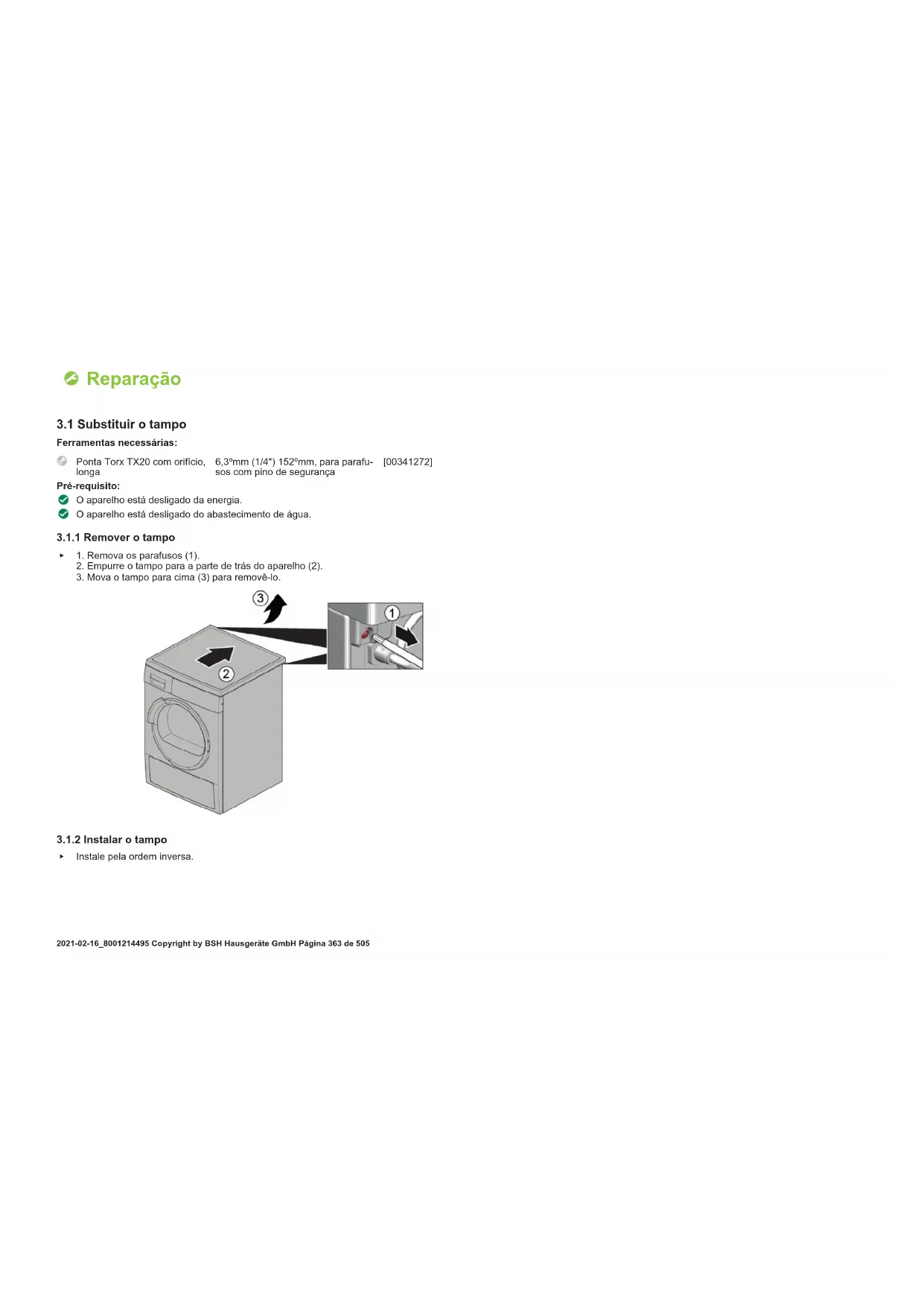

3.1 Substituiro tampo

Ferramentas necessarias:

Ponta Torx TX20 com orificio, 6,30mm (1/4") 152mm, para parafu- [00341272] longa sos com pino de segurarca

Pre-requisito:

O aparheiro está desligado da energia.
O aparecido está desligado do abastecimento de agua.

3.1.1 Remover o tampo

1. Remova os parafusos (1).
2. Empurre o tempo para a parte deTRS do aparelho (2).
3. Mova o tampo para cima (3) para remove-lo.

3.1.2 Instalar o tempo

Instale pela ordem inversa.

Reparacao

3.2 Substituir o painei dos comandos

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de proteção.

Deslizamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento

Proteja os aparhos contra o deslizamento.

Risco de queda de peças devido a parafudos desapertados! Lesoes devido a queda de peças.

Proteja o componente contra as quedes.

Risco de queda de peças devido a parafudos desapertados!

Danos em outros componentes do aparecido ou na casa do cliente, p. ex. no pavimento.

Proteja o componente contra as quedes.

Pre-requisito:

O aparelho está desigado da energia.
O aparheiro está desligado do abastecimento de água.
O tempo FOI removido. 363
A gaveta para detergente foi removida. 365

3.2.1 Remover o painei dos comandos

1. 1. Remova os parafusos (1).

2. Solte os elementos de encaixe (2, 3).

1. Solte o contacto de ligação da unidade de controlo.
2. Remova o painei dos comandos.

3.2.2 Instalar o painei dos comandos

• Instale pela ordem inversa.

Reparação

3.3 Substituir a gaveta para detergente

Pre-requisito:

O aparenho está desligado da energia.
O aparecido está desligado do abastecimento de agua.

3.3.1 Remover a gaveta para detergente

1. Puxe a gaveta para detergente para fora.
   2.1. Pressione para baixo ao inserir (1).

2. Remova a gaveta para detergente (2).

3.3.2 Instalar a gaveta para detergente

• Instale pela ordem inversa.

Reparação

3.4 Substituir a pega da gaveta para detergente

Pre-requisito:

O aparelho está desigado da energia.
O aparheiro está desligado do abastecimento de água.
A gaveta para detergente foi removida. 365

3.4.1 Remover a pega da gaveta para detergente

1. Solte os elementos de encaixe.

1. Remova a pega da gavela para detergente.

3.4.2 Instalar a pega da gaveta para detergente

• Instale pela ordem inversa.

Reparacao

3.5 Substituir a porta

CUIDADO

Zona das dobradiças aberta!

Esmagamento / entalamento dos dedos
- São coloque as mês na zona das dobradiças.
Use luvas de protecao.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta está aberta.

3.5.1 Remove a portal

1.

ATENCAOJ

Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparecido ou na casa do cliente, p
ex., no pavimento.
Proteja o componente contra as quedes.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!
Lesoes devido a queda de peças.
Proteja o componente contra as quidas.

Remova os parafusos (1).

1. Remova a porta para cima.

3.5.2 Instalar a porta

Instale pela ordem inversa.

Reparacao

3.6 Substituir os componentes da porta

CUIDADO Zona das dobridas aberta!

Esmagamento / entalamento dos dedos Não colque as muitas na zona das doradiças.

Use luvas de protecao.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A portofoi removida. 一 3 6 7

3.6.1 Remover os componentes da porta

Desmonte a porta do exterior para o interior.

3.6.2 Instalar os componentes da porta

• Instale pela ordem inversa.

Reparação

3.7 Substituir aVEDação da porta

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de protecao.

Risco de queda de peças devido a parafusos desapertados!

Lesoes devido a quedade peças.

Proteja o componente contra as quedes.

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.

no pavimento.

Proteja o componente contra as quidas.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de água.
A gaveta para detergente foi removida, 365
A portafoi removida. 367
A tampa da bombafoyremovida. 376

3.7.1 Remover aVEDA da porta

1.

Levante o aparelho na parte darente.

1. Solte os parafusos na parte inferior do painei frontal (1).

1. Baixe o aparelho.

Reparacao

1. Remova os parafusos na zona da bomba (2). 5. 1. Solte os parafusos na parte de trás do aparelho (1).

1. Remova o tempo (2, 3).

1. Solte os elementos de encaixa do poinel da fachada (2, 3).
2. Solte os parafusos do involucro do dispenser.

7. Remova o painei da fachada.

1. Remova o所提供 de luz do tambor na parte superior.

9.
Remova o anel de tensao da junta com uma ferramenta de plastico.

1. Solte a vemacao da porta do painei frontal.
2. Solte o conector do cabo do dispositivo de bloqueio da porta.

Reparacao

1. Solte os parafusos na parte superior do painei frontal (3).

1. Remova o painei frontal.

2. Solte todas as ligações de mangueiras.

1. Remova aVEDACDAporta.

3.7.2 Instalar aVEDa da porta

AVISO

Risco de quesa de peças de forma a instalacao incorretal! Ferimentos ou danos no aparecido.

Aperte o anel de tensao da borracha do oculo com 3,4 Nm.

• Instale pela ordem inversa.

Reparacao

3.8 Substituir o disposicao de bloqueio da porta

Na qualida de fabricante, somos obligados a fornecer ao consumidores um disposito de bloqueio da porta sobressalente incluindo as instruções de reparacao de accordo com o Regulamento (UE) 2019/2023. Contudo, gostarismos de salientar que apsoa substituicao de um dispositivo de bloqueio da porta, e necessario um teste de segunca eletrotecnica realizado por um professional qualificado antes de colocar o dispositivo em funcaoamento. Tem de ser possivel verificar a qualificacao da Pessoa em questiono de accordo com as leis, regulamentos e nomas espécicas do pais.

PERIGO

Risco deCHOque eltrico devidao a partes sob tensao!

Risco de vida devo aCHOque eltrico em caso de reparacao inadequada

As partes elétricas devem ser reparadas por um elétricsta qualificado.
- Após a reparação, Solicite a realização de um�试e de segurar deordo com VDE 0701 ou os regulamentos especialicos do pals.

CUIDADO

Arestas vivas no alojamento! Lesoes por corte
Use luvas de protecao.

AVISO

Deslizamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento
Proteja os aparelhos contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!
Lesoes devido a quedade pecas.
Proteja o componente contra as quedes.

ATENÇAO!

Risco de queda de peças devo a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex. no pavimento.
Proteja o componente contra as quedes.

Pré-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.
O aparelho está livrente acessivel.
O tempo foi removido. 363
O paine la cachada foRremovido.
A portafoi removida. 367
O anel de tensao foi removido.
O painel frontal foi removido.
A vendaçao da porta foi removida.

3.8.1 Remover o disposativo de bloqueio da porta

1. Desligue a ficha do dispositivo de broqueio da porta.
2. Solte o disposicao de bloqueio da porta.

1. Remova o dispositivo de bloqueio da porta.

Reparacao

3.8.2 Instalar o dispositivo de bloqueio da porta

• Instale pela ordem inversa.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Páginha 374 de 505

Reparação

3.9 Substituir a luz do tambor

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de protecao.

Deslizamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento

Proteja os aparehos contra o deslizamento.

Risco de queda de peças devido a parafusos desapertados!

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex..

pavimento.

Proteja o componente contra as quedes.

Pre-requisito:

O aparelho está desligado da energia.
O aparheiro está desligado do abastecimento de água.
O aparelho está livrente aessivel.
O tempo foi removido.→363
A gaveta para detergente foe removida. 365
O paine la fachada foi removido.

3.9.1 Remove a luz do tambor

1. Puxe o suporte da luz do tambor para fora do aparelho.
2. Desligue as ligacoes eletricas.
3. Remova a luz do tambor do suporte da luz do tambor.

3.9.2 Instalar a luz do tambor

Instale pela ordem inversa.

Reparação

3.10 Substituir a tampa da bomba

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.

3.10.1 Remover a tampa da bomba

1. Abra a tampa da bomba.

1. Remova a tampa da bomba.

3.10.2 Instalar a tampa da bomba

Instale pela ordem inversa.

Reparacao

3.11 Substitui o painei frontal

Pre-requisito:

O aparheiro está desligado da energia.
O aparheiro está desligado do abastecimento de água.
A gaveta para detergente foi removida.→365
A porta fosremovida. 367
AVEDACAO da porta foi removida.
A tampa da bomba foi removida.→376

3.11.1 Remover o paine frontal

1.

Levante o aparelho na parte da frente.

1. Remova os parafusos na parte inferior (1).

1. Baixe o aparelho.

Reparacao

4.1. Remova os parafusos (1).

1. Empurre o tempo para a parte de trás do aparelho (2).
2. Mova o tempo para cima (3) para remove-lo.

5.1. Remova os parafusos (1).

1. Solte os elementos de encaixe (2, 3).

1. Remova o painei da fachada.

7.

CUIDADO

Risco de queda de peças devo a parafusos desapertados! Lesoes devo a queda de peças. Proteja o componente contra as quedes.

Reparacao

ATENCAOI

Risco de quida de peças devo a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

Remova os parafudos na parte darente促成o de baixo para cima (2, 3).

• Instale pela ordem inversa.

3.3 Sustitur el compartmento para detergente 449

3.3.1 Desmontar el compartmento para detergente 449
3.3.2 Montar el compartmento para detergente 449

3.4 Sustituir el tirador del compartmento para detergente 450

3.3 Sustituir el compartmento para detergente

Requisito:

3.4 Sustituir el tirador del compartmento para detergente

Requisito:
