NÁVOD NA OBSLUHU Platinum DUO Plus Baxi

Zóna s nízkou teplotou s prostorovou jednotkou - topný okruh (1) Zóna s vysokou teplotou s prostorovým termostatem - topný okruh (2)

Zóna s nízkou teplotou - topný okruh (1) a s vysokou teplotou - topný okruh (2) s prostorovým termostatem

8.1 PRÍPAD - 1 - Zapojenie priestorového termostatu do zóny s vysokou teplotou....131

8.2 PRÍPAD - 2 - Zapojenie priestorových termostatov do systému s viacerými zónami s vysokou teplotou. .....131

8.3 PRÍPAD - 3 - Zapojenie priestorových termostatov do systému s viacerými zónami s nízkou teplotou....131

8.4 PRÍPAD - 4 - Zapojenie priestorových termostatov do systému s viacerými zónami s nízkou teplotou

Si z dôvodu neustáleho zlepšovania svojich výrobkov vyhradzuje právo modifikovat' kedykol'vek a bez predchádzajúceho upozornenia údaje uvedené v tejto dokumentácii. Táto dokumentácia má len informatívny charakter a nesmie byt' použitá ako zmluva vo vzťahu k tretím osobám.

POPIS SYMBOLOV

UPOZORNENIE

Riziko poškodenia alebo zlej prevádzky zariadenia. Dbajte na upozornenia na nebezpečenstvá, ktoré sa týkajú ohrozenia osôb.

NEBEZPEČENSTVO VYSOKÉHO NAPÄTIA

Tieto informácie je treba dôkladne prečítat', sú nevyhnutné pre správnu prevádzku kotla.

1. ÚVOD

Kotol môže nezávisle riadit' až 3 vykurovacie okruhy pomocou externých príslušenstiev (priestorové jednotky, dial'kové ovládania a externé moduly). Elektronika, ktorá je súčastou kotla, ponúka širokú škálu funkcií pre vlastné nastavenia a riadenie rôznych typov systémov. Pre správne fungovanie systému je nutné pridelit' každému príslušenstvu číslo (1-3), aby ho doska rozpoznala.

2. POPIS PRÍSLUŠENSTVA

Pomocou tohto príslušenstva je zariadenie schopné riadit'

• vykurovacie okruhy s rôznou teplotou.
• solárny systém.
• Dalšie špecifické aplikácie (bazén, cirkulačné čerpadlo TÚV, atd').

Toto príslušenstvo je schopné priamo riadit' komponenty okruhu (čerpadlo, teplotnú sondu, zmiešavací ventil atd.) maximálne až 3 nezávislé výstupy relé, 2 teplotné sondy a 1 vstup ovládania. Je možné využit' preddefinované funkcie, ktoré ul'ahčujú konfiguráciu systému.

Aby bolo možné vykonat' uvedené nakonfigurovanie, je nutné použitie Ovládacieho panelu pre nastavenie parametrov.

Skontrolujte, či je kotol pripravený na zapojenie tohto zariadenia.

3. INŠTALÁCIA DO PANELU KOTLA

Zložte kryt A panelu B. Zdvihnite panel B a zapojte plochý kábel medzi konektor X50 príslušenstvo AGU2.550 a konektor X41 dosky kotla, pretiahnite ho otvorom v paneli B. Vložte spät panel B a umiestnite tamAGU2.550. Vykonajte nevyhnutné elektrické zapojenia pre inštaláciu a pripevnite nový kryt C , ktorý je súčasťou balenia.

C A AGU 2.550 B A CG_2240

4. ELEKTRICKÉ ZAPOJENIA PRÍSLUŠENSTVA AGU 2.550

LEGENDA ZAPOJENIA KONEKTOROV
X50 Prepojenie elektronickej dosky kotla a príslušenstva AGU 2.550 pomocou plochého kábla
X1 ( L – N ) Zapojenie na svorkovnicu kotla pre elektrické napájanie
X1 ( QX21 – N )	Programovatel'ný výstup relé 230 V X1 ( QX22 – N )
X1 ( QX23 – N )
X2( H2 – M )	Digitálny vstup 12 V - DC alebo programovatel'ný analógový vstup 0 -10 V DC
X2 ( BX21 – M )	Vstup sondy NTC 10K / Pt1000 programovatel'ný
X2 ( BX22 – M )
X2 ( U+ ) Výstup 12 V DC

Ak je k zariadeniu pripojené podlahové vykurovanie, inštalatér musí zaistit' bezpečnostný termostat pre ochranu proti prehrievaniu systému.

Skontrolujte, aby celková menovitá spotreba všetkých príslušenstiev napojených na AGU 2.550 bola nižšia než 0,5 A. Pokial' je vyššia, je potrebné vložit' medzi AGU 2.550 a príslušenstvo (napr. čerpadlo) relé.

NAKONFIGUROVANIE

Nakonfigurujte príslušenstvo AGU 2.550 pomocou prepínača označeného na obrázku, ako modul (1) (nastavenie je vyrazené na tele príslušenstva. Pokiaľ sú použité prídavné príslušenstvá, nakonfigurujte ich ako moduly (2) a (3).

4.1 ELEKTRICKÉ ZAPOJENIE EXTERNÝCH PRÍSLUŠENSTIEV

Pre zapojenie príslušenstva AGU 2.550 s externými prvkami príslušenstva postupujte podľa nasledujúcich popisov (použite harmonizované káble "HAR H05 VV-F" s prierezom 1 mm2):

ZMIEŠAVANÝ OKRUH (vid schéma kap. 4.1)

• Zapojte čerpadlo zmiešavanej zóny ku konektoru QX23 na AGU2.550.
• Zapojte sondu na výstupe kaskády ku konektoru BX21 na AGU2.550 (QAD36 k dispozícii ako príslušenstvo).
• Zapojte zmiešavací ventil ku konektoru QX22-QX21
• Zapojte priestorový termostat ku konektoru H2 na AGU2.550.

SOLÁRNY SYSTÉM TÚV (vid' schéma kap. 4.2)

• Zapojte čerpadlo solárneho systému ku konektoru QX23 na AGU2.550.
• Zapojte sondu solárneho zásobníka ku konektoru BX22 na AGU2.550.
• Zapojte sondu solárnych panelov ku konektoru BX21 na AGU2.550.

4.1.1 ZMIEŠANÝ OKRUH

A SÓNDA VÝSTUPU QAD36

B ZMIEŠAVACÍ VENTIL

C ČERPADLO ZMIEŠANEJ ZÓNY

230V L N QX23 N QX22 N QX21 X1 AGU2.5 ① ON ② ON ③ ON H2 M BX21 M BX22 U+ ON X50 A CG_2241

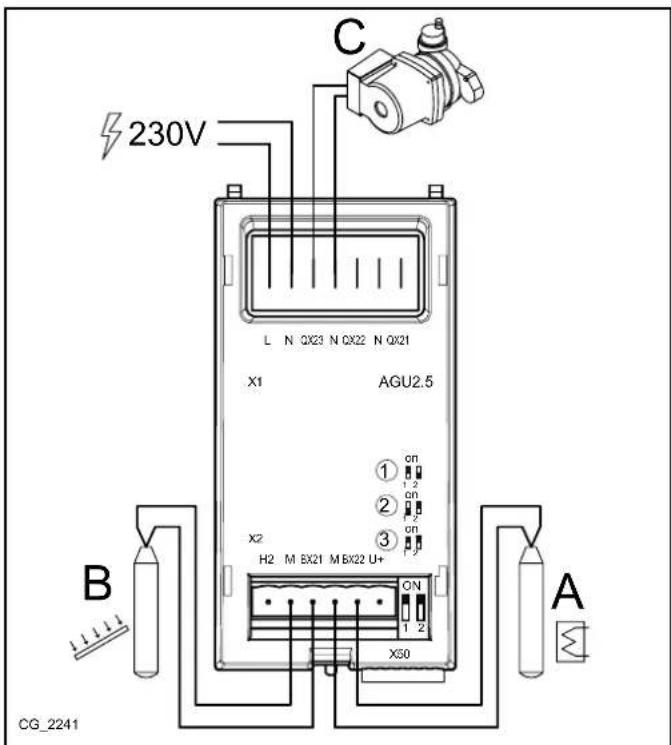

4.1.2 SOLÁRNY SYSTÉM TÚV

A SÓNDA ZÁSOBNÍKA (K DISPOZÍCII AKO PRÍSLUŠENSTVO)

B SÓNDA PANELOV (K DISPOZÍCII AKO PRÍSLUŠENSTVO)

C ČERPADLO SOLÁRNEHO OKRUHU

230V L N QX23 N QX22 N QX21 X1 AGU2.5 ① on ② on ③ on X2 H2 M EX21 M BX22 U+ ON 1 2 B X50 A CG_2241

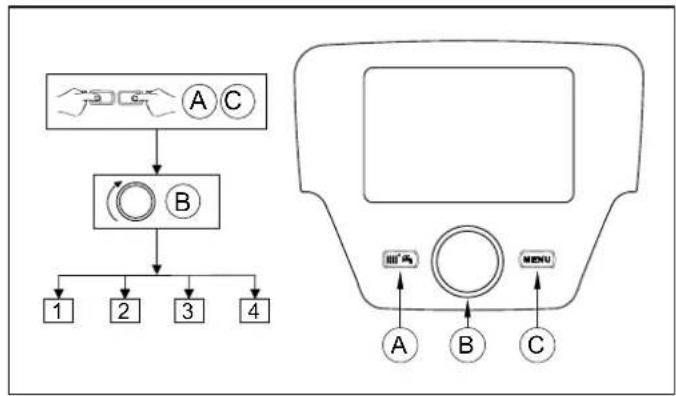

5. PRÍSTUP DO PARAMETROV

Pre nastavenie vstúpte do menu parametrov Dial'kového ovládania, vid' nasledujúci popis:

LEGENDA MENU

1	Konečný užívatel'	3	Odborník
2	Uvedenie do prevádzky	4	OEM

Postup pre prístup do štyroch úrovní menu, ktoré umožňujú programovanie kotla, je nasledujúce:

• z hlavného menu C.
• A aB>C (podržte stlačené asi 6 sekúnd) B menu 1-2-3-4 (vid'obr. ved'la a legenda).
• C opakovane pre návrat vždy o jednu úroveň spät až do hlavného menu.

FUNKCIE TLAČIDIEL PRE ZMENU PARAMETROV

		Menu / listovanie v parametroch vo vnútri menu / zvoľte hodnotu parametra
		Vstup do zvoleného menu / zvoľte parameter, ktorý chcete zmeniť / potvrd’te zvolenú hodnotu
		Návrat do predchádzajúceho menu

Vo všetkých týchto konfiguráciách, ak je použité Dial'kové ovládanie alebo priestorová jednotka a sú nastavené ako priestorová jednotka 1, je možné riadit, okrem vykurovacej zóny 1, tiež funkcie TÚV a stand-by kotla. Ak ich nastavíte ako priestorová jednotka 2 alebo priestorová jednotka 3 je možné riadit len príslušné vykurovacie zóny 2 a 3. Pokyny pre konfiguráciu nájdete v návodoch pri príslušenstve.

Po dokončení každej konfigurácie systému vykonajte nasledujúce kroky pre uloženie použitých komponentov.

• Vstúpte do menu 2 vid popis na začiatku tejto kapitoly.
  • B ◀ Konfigurácia B B ◀ programovací riadok 6200 teda B.
  • B Ano teda B pre potvrdenie.

6. ZMIEŠANÝ VYKUROVACÍ SYSTÉM

Príslušenstvo AGU 2.550 je možné nakonfigurovať pre riadenie okruhu s nízkou teplotou. Tak je AGU 2.550 schopné riadit čerpadlo, zmiešavací ventil a sondu na výstupe do vykurovacieho okruhu, vid nasledujúce schémy.

Uvedené schémy majú iba informatívny charakter a musia byt' konzultované s odborníkom na tepelnú techniku.

Upravte prislušný parameter podľa doby uzavretia zmiešavacieho ventilu a podľa typu sondy podľa nasledujúcich pokynov.

Uvedené schémy sa týkajú kotlov s výkonom nižším ako 35 kW. Pri kotloch s výkonom nad 35 kW musí byt' nainštalovaný termohydraulický rozdel'ovač a jednotlivé zóny musia byt' vybavené zónovými čerpadlami miesto elektroventilov.

6.1 SCHÉMA 1

Zapojte bezpečnostný termostat pre ochranu okruhu s nízkou teplotou na vstup H2 (H2-M) príslušenstva AGU 2.550.S použitím Ovládacieho panelu vstúpte do menu 2, ako je popísané v kapitole 5, a vykonajte nasledujúce nastavenia:

MENU	PROGRAMOVACÍ RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715	Vykurovací okruh 2 ZAP Aktivovanie okruhu vykurovania 2
	5977	Funkcia vstupu H5	Izbový termostat VO2	Aktivovanie termostatu pre okruh 2 (svorkovnica kotla M1 (1-2))
	6020	Funkcia rozširujúci modul 1	Vykurovací okruh 1	Aktivovanie zóny s nízkou teplotou
	6046	Funkcia vstupu H2 modulu 1	Sledovač teploty VO	Vstup H2 aktivovaný ako ochrana zóny s nízkou teplotou
VYKUROVACÍ OKRUH 1	742	Hodnota na výstupe s priestorovým termostatom	---	Aktivácia prívodnej modulačnej teploty (zóna s nízkou teplotou)
	834	Doba chodu pohonu	Štandardne 180 s	Doba chodu zmiešavacieho ventilu

Priestorová jednotka je schopná priamo kontrolovať zónu s nízkou teplotou podľa požadovanej teploty v miestnosti. Ak sa na displeji pri otočení ovládačom B zobrazí teplota na výstupe kotla miesto teploty v miestnosti, znamená to, že parameter 742 nebol nastavený správne.

6.2 SCHÉMA 2

Viac zón s nízkou teplotou s priestorovým termostatom a priestorovou jednotkou - vykurovací okruh (1) Zóna s vysokou teplotou s priestorovým termostatom - vykurovací okruh (2)

1 Vonkajšia sonda – svorkovnica kotla M2 (4-5)

2 Zmiešavací ventil zóny s nízkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nízkou teplotou (QX23-N)

4 Sonda okruhu s nízkou teplotou (BX21-M)

5 Priestorová jednotka - svorkovnica kotla M2 (1-2-3)

6 Bezpečnostný termostat okruhu s nízkou teplotou (zapojte s elektroventilom, vid' kapitola 8.4)

7 Vstup priestorového termostatu (12V) zóny s nízkou teplotou (H2-M)

8 Elektroventil alebo čerpadlo zóny s vysokou teplotou, externé napájanie

9 Priestorový termostat zóny s vysokou teplotou (pre zapojenie vid' kapitola 8.1)

Pomocou Ovládacieho panelu vstúpte do menu 2, vid popis v kapitole 5, a vykonajte nasledujúce nastavenia:

MENU	PROGRAMOVACÍ RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715 Vykurovací okruh 2 ZAP Aktivovanie okruhu vykurovania 2
	5977 Funkcia vstupu H5		Izbový termostat VO2	Aktivovanie termostatu pre okruh 2 (svorkovnica kotla M1 (1-2))
	6020 Funkcia rozširujúci modul 1		Vykurovací okruh 1	Aktivovanie zóny s nízkou teplotou
	6046 Funkcia vstupu H2 modulu 1		Izbový termostat VO1	Vstup H2 aktívny ako priestorový termostat zóny s nízkou teplotou
VYKUROVACÍ OKRUH 1	710 Komfortná teplota 35°C			Hodnota vo vykurovanej miestnosti (zóny s nízkou teplotou)
VYKUROVACÍ OKRUH 1	834	Doba chodu pohonu	Štandardne 180 s	Doba chodu zmiešavacieho ventilu

Nastavením teploty komfort na maximálnu hodnotu (35°C) je zaručená správna prevádzka zón s nízkou teplotou. Priestorová jednotka tak nezablokuje požiadavku na teplo od jednotlivých priestorových termostatov, ktoré riadi podzóny.

V tomto prípade má priestorová jednotka funkciu riadenia systému s nízkou teplotou, ale nemôže byť použitá pre riadenie teploty v jednej z miestností. Otočením ovládača B sa na displeji zobrazí teplota na výstupe z kotla. Vykurovací okruh funguje so stabilným výstupom.

Pomocou Ovládacieho panelu vstúpte do menu 2, vid popis v kapitole 5 a vykonajte nasledujúce nastavenia:

MENU	PROGRAMOVACÍ RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715 Vykurovací okruh 2 ZAP Aktivácia okruhu	vykurovania 2
	5977 Funkcia vstupu H5		Izbový termostat VO2	Aktivácia termostatu okruhu 2 (svorkovnica kotla M1 (1-2))
	6020 Funkcia rozširujúci modul 1 Vykurovací okruh 1 Aktivácia zóny s nízkou teplotou
	6046 Funkcia vstupu H2 modulu 1		Izbový termostat VO1	Vstup H2 aktívny ako priestorový termostat zóny s nízkou teplotou
VYKUROVACÍ OKRUH 1	834	Doba chodu pohonu	Štandardne 180 s	Doba chodu zmiešavacieho ventilu

Pokial' nie je nutné riadit' zmiešané systémy, je možné použit' príslušenstvo AGU 2.550 pre riadenie čerpadiel/zónových elektroventilov, vid' nasledujúca schéma:

Uvedené schémy majú iba informatívny charakter a musia byt' konzultované s odborníkom na tepelnú techniku.

7.1 SCHÉMA 4

Priestorové jednotky 3 a 5 sú prepojené paralelne.

Priestorové jednotky môžu riadiť priamo príslušné zóny podľa požadovanej teploty v miestnosti. Pomocou Ovládacieho panelu vstúpte do menu 2, vid popis v kapitole 5 a vykonajte nasledujúce nastavenia:

MENU	PROGRAMOVACÍ RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715	Vykurovací okruh 2	ZAP	Aktivovanie okruhu vykurovania 2
	5721	Vykurovací okruh 3	ZAP	Aktivovanie okruhu vykurovania 3
	5977	Funkcia vstupu H5	Izbový termostat VO3	Aktivovanie termostatu pre okruh 3 (svorkovnica na doske M1 (1-2))
	6020	Funkcia rozširujúci modul 1	Multifunkčný	-
	6030	Relé QX21 rozšir. modul 1	Čerpadlo vyk. okruhu 1 Q2	Kontrola čerpadla/elektroventilu okruhu 1
	6031	Relé QX22 rozšir. modul 1	Čerpadlo VO2 Q6	Kontrola čerpadla/elektroventilu okruhu 2
VYKUROVACÍ OKRUH 1	742	Hodnota na výstupe s priestorovým termostatom	---	Aktivovanie modulovanej teploty na výstupe (okruh vykurovania 1)
VYKUROVACÍ OKRUH 2	1042	Hodnota na výstupe s priestorovým termostatom	---	Aktivovanie modulovanej teploty na výstupe (okruh vykurovania 2)

Priestorové jednotky sú schopné riadiť priamo príslušné zóny podľa požadovanej teploty v miestnosti. Pokial’ sa pri otočení ovládačom B zobrazí na displeji teplota na výstupe namiesto priestorovej teploty, parametre 742 a 1042 nie sú nastavené správne.

7.2 SCHÉMA 5

Tri zóny s priestorovou jednotkou (vykurovacie okruhy 1, 2 a 3)

Priestorové jednotky 3 - 5 a 7 sú zapojené paralelne.

Priestorové jednotky môžu riadit' priamo príslušné zóny podľa požadovanej teploty v miestnostiach. Pomocou Ovládacieho panelu vstúpte do menu 2, vid' popis v kapitole 5 a vykonajte nasledujúce nastavenia:

MENU	PROGRAMOVACÍ RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715	Vykurovací okruh 2	ZAP	Aktivovanie vykurovacieho okruhu 2
	5721	Vykurovací okruh 3	ZAP	Aktivovanie vykurovacieho okruhu 3
	5977	Funkcia vstupu H5	Žiadne	Deaktivovanie termostatu na svorkovnici kotla M1 (1-2)
	6020	Funkčný rozširujúci modul 1	Multifunkčný	-
	6030	Relé QX21 rozšir. modul 1	Čerpadlo vyk. okruhu 1 Q2	Kontrola čerpadla/elektroventilu okruhu 1
	6031	Relé QX22 rozšir. modul 1	Čerpadlo VO2 Q6	Kontrola čerpadla/elektroventilu okruhu 2
	6032	Relé QX23 rozšir. modul 1	Čerpadlo VO3 Q20	Kontrola čerpadla/elektroventilu okruhu 3
VYKUROVACÍ OKRUH 1	742	Hodnota na výstupe s priestorovým termostatom	---	Aktivovanie modulácie nábehu (vykurovací okruh 1)
VYKUROVACÍ OKRUH 2	1042	Hodnota na výstupe s priestorovým termostatom	---	Aktivovanie modulácie nábehu (vykurovací okruh 2)
VYKUROVACÍ OKRUH 3	1342	Hodnota na výstupe s priestorovým termostatom	---	Aktivovanie modulácie nábehu (vykurovací okruh 3)

Priestorové jednotky sú schopné riadiť priamo príslušné zóny podľa požadovanej teploty v miestnosti. Pokial’ sa pri otočení ovládačom B zobrazí na displeji namiesto priestorovej teploty teplota na výstupe, parametre 742 a 1042nie sú správne nastavené.

8. ELEKTRICKÉ ZAPOJENIE PRIESTOROVÉHO TERMOSTATU

Prevádzková teplota je rovnaká pre všetky okruhy.

Relé môžu byt' nahradené ventilmi s mikrospínačmi a naopak.

8.1 PRÍPAD - 1 - Zapojenie priestorového termostatu do zóny s vysokou teplotou.

Zapojte priestorový termostat do vonkajšej elektrickej siete (230V), ktorý bude napájať zónový ventil (alebo čerpadlo) a cievku relé, zapojte kontakt relé na svorkovnicu kotla M1 (1-2).

L T.A. M1 1 2 RE M V N CG_2310

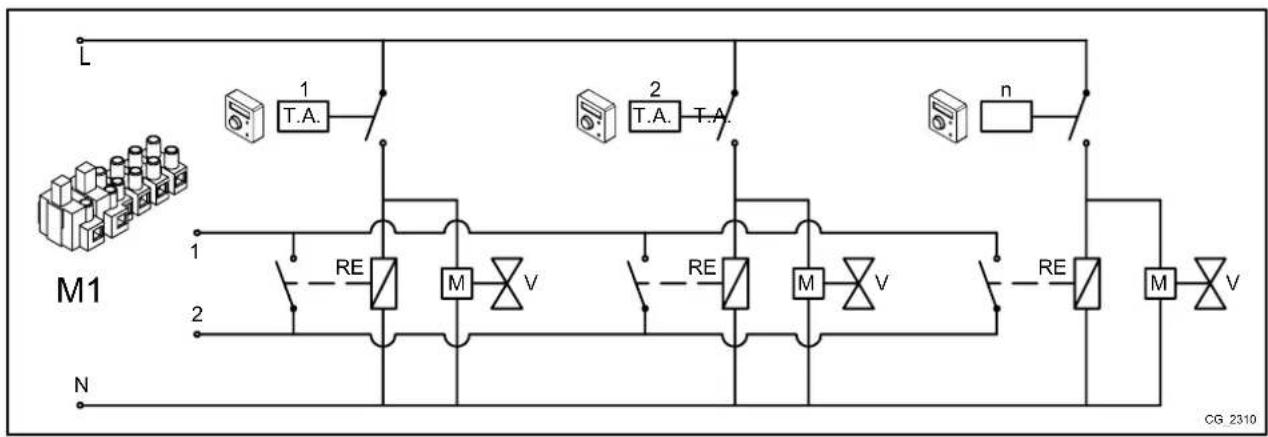

8.2 PRÍPAD - 2 - Zapojenie priestorových termostatov do systému s viacerými zónami s vysokou teplotou.

Zapojte priestorové termostaty paralelne do vonkajšej elektrickej siete (230V), ktoré budú napájať zónový ventil (alebo čerpadlo) a cievky relé, zapojte kontakty relé paralelne na svorkovnicu kotla M1 (1-2).

8.3 PRÍPAD - 3 - Zapojenie priestorových termostatov do systému s viacerými zónami s nízkou teplotou.

Zapojte priestorové termostaty paralelne do vonkajšej elektrickej siete (230V), ktorá bude napájať zónové ventily (alebo čerpadlá) a cievky relé, zapojte kontakt relé ku svorkám H2-M príslušenstva AGU2.550.

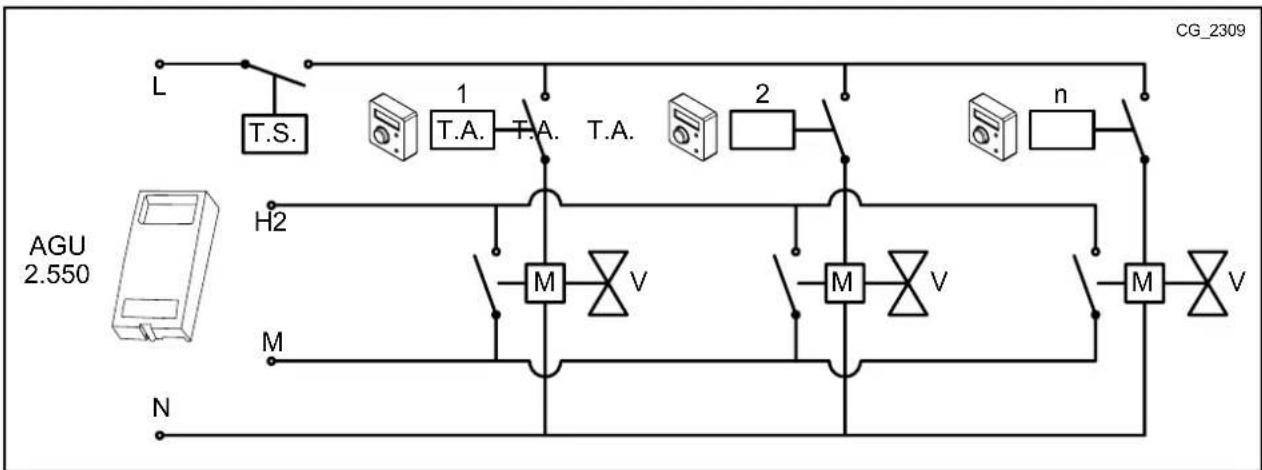

8.4 PRÍPAD - 4 - Zapojenie priestorových termostatov do systému s viacerými zónami s nízkou teplotou s mikrospínačmi v zónových ventiloch.

Zapojte priestorové termostaty paralelne do vonkajšej elektrickej siete (230V), ktorá bude napájať zónový ventil, zapojte kontakty mikrospínača paralelne na svorky H2-M príslušenstva AGU2.550.

Príslušenstvo AGU 2.550 je schopné pri tomto nakonfigurovaní riadit' čerpadlo solárneho okruhu, sondu kolektora a sondu zásobníka (solárneho okruhu) podľa nasledujúcej schémy:

Uvedené schémy majú iba informatívny charakter a musia byt' konzultované s odborníkom na tepelnú techniku.

Pomocou Ovládacieho panelu vstúpte do menu 2, vid popis v kapitole 5 a vykonajte nasledujúce nastavenia:

MENU	PROGRAMOVACÍ RIADOK	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	6020	Solárny ohrev TÚV	Aktivovanie funkcie solár

Nasleduje zoznam parametrov.Ak sú použité vákuové solárne kolektory, aktivujte funkciu špecifickej ochrany (parametre 3830, 3831):

MENU	PROGRAMOVACÍ RIADOK	NASTAVENIA Z VÝROBY	POPIS
KONFIGURÁCIA	3810	Štandardne 8°C	Teplotná diferencia ZAP soláru
	3811	Štandardne 4°C	Teplotná diferencia VYP soláru
	3850	Štandardne “---”	Teplota, nad ktorou beží čerpadlo solárneho kolektoru (iba pokiaľ nie je dosiahnutá max. teplota zásobníka)

SOLÁR	3830	Štandardne “---”	Maximálna doba zablokovania čerpadla soláru, pokiaľ je dosiahnutá maximálna teplota kolektora (parameter 3850) behom minimálnej doby chodu čerpadla (parameter 3831)
	3831	Štandardne 30s	Minimálna doba chodu čerpadla kolektora

Ak sa zobrazí na displeji symbol 🚙 znamená to, že čerpadlo solárneho systému je v prevádzke pre ohrev zásobníka.

10. NASTAVENIE PARAMETROV

10.1 SYSTÉM VYKUROVANIA

Ovládací panel			MENU VYKUROVACIEHO OKRUHU TO 1, 2, 3		Nastavenia z výroby	Min. Max.
CR1	CR2	CR3
700	1000	1300	Vypnuté – protizámrazová ochrana: kotol sa zapne, keď okolitá teplota klesne pod 6°CAutomatika: teplota vo vykurovanej miestnosti závisí na nastavenom časovom pásmeÚtlm: útlmová teplota vo vykurovanej miestnostiKomfort: komfortná teplota vo vykurovanej miestnosti	-	Komfort	-	-
710	1010	1310	Komfortná teplota	°C	20	Útlm	Max.komfort
712	1012	1312	Útlmová teplota	°C	16	Protizámr.ochrana	Komfort
714	1014	1314	Protizámrazová ochrana	°C	6	4	Útlm
720	1020	1320	Strmost' vykurovacej krivky	-	1,5	0,1	4
730	1030	1330	Pri automatickom režime s vonkajšou sondou prebieha automatická kontrola vykurovania (ON-OFF) podľa nastavenej (vonkajšej) teploty	°C	---	8	30
740	1040	1340	Min. žiadaná teplota nábehu(napr. s aktívnou funkciou modulácie nábehu)	°C	25	8	Maximálnahodnota
741	1041	1341	Max. žiadaná teplota nábehu(napr. s aktívnou funkciou modulácie nábehu)	°C	80	Minimálnahodnota	95
742	1042	1342	Žiadaná teplota nábehu priestorového termostatu( --- = aktivovanie modulácie nábehu)	°C	80	Minimálnahodnota	Maximálnahodnota
750	1050	1350	Prednosť teploty v priestore pred vonkajšou teplotou a naopak (funkcia vplyv priestoru):--- %: čistá klimatická1..99 %: klimatická s vplyvom priestoru100 %: čistá priestorová	%	50	1	100
760	1060	1360	Obmedzenie teploty priestoru	°C	0,5	0,5	4
809	109	1409	Čerpadlo kotla a obehové čerpadlo sú aktívne 24h	-	Nie	-	-
834	1134	1434	Doba chodu pohonu pre nízku teplotu	s	180	30	873
850	1150	1450	Odporúčame manuálnu funkciu	-	VYP
851	1151	1451	Žiadaná teplota vysúšania	°C	25	0	95
855	1155	1455	Aktuálna žiadaná teplota vysúšania	°C	-	-	-
856	1156	1456	Deň v týždni behom aktivácie vysúšania	-	-	-	-

Ovládací panel	MENU OKRUHU TÚV		Hodnota z výroby	Min. Max.
1600	PrevádzkaVYP = hodnota rovnaká ako pre protizámrazovú ochranuZAP = menovitá hodnotaEco = predohrev neaktívny	-	ZAP	-	-
1610 Menovitá	hodnota TÚV °C 60 35 60
1612	Útlmová hodnota TÚV	°C	35	8	60
1620	Aktivácia časového programovania	-	24 h/Deň	-	-
1640	Prevádzka funkcie legionela:VYPPeriodickyPevný deň v týždni	-	VYP	--
1641 Počet dní	medzi funkciami legionela (1...7)	-	7	-	-
1642 Deň aktivovania funkcie legionela (pondelok .... nedel'a)		-	Pondelok	-	-
1644	Čas spustenia funkcie legionela	-	---	-	-
1660	Spôsob použitia cirkulačného čerpadla TÚV	-	Uvolnenie prípravy TÚV	-	-
1663	Teplota, pri ktorej sa vypne cirkulačné čerpadlo TÚV	°C	45	8	60

10.3 OSTATNÉ PARAMETRE

Ovládací panel	KONFIGURÁCIA	Nastavenia z výroby
5710	Vykurovací okruh 1	ZAP
5721	Vykurovací okruh 3	VYP
5730	Nastavenie sondy TÚV podľa typu kotla (zásobník alebo prietokový ohrev)
5731	Ovládací prvok pre kontrolu prednosti TÚV	Rozdelovací ventil
5970	Čidlo prednosti TÚV (pre kotly s prietokovým ohrevom)	-
5971	Umiestnenie kontaktu	-
5973...5976	Parametre pre stanovenie prietoku vody odberu TÚV	-
5977	Vstup priestorového termostatu jedného z vykurovacích okruhov	Priestorový termostat zóna 1
5978		-
6020	Multifunkčné: je možné manuálne nakonfigurovať vstupy a výstupy	-
	Vykurovací okruh 1, 2 o 3: riadi zmiešanú zónu (1,2 alebo 3 -kapitola 6)	-
	Regulátor teploty spiatočky: nepoužíva sa	-
6021	Solárny ohrev TÚV: riadi solárny systém s 2 sondami a čerpadlom (kapitola 8) Predreg./napájacie čerp.: nepoužíva sa	-
6022
6024	Nepoužívajú sa	-
6026		-
6028		-
6030...6038	Vid kapitola 10	-
6040...6045	Vid kapitola 10	-
6046...6068	Vid kapitola 10	-
6097	Typ sondy použitej pre solárny kolektor	Pt 1000
6200	Uloženie stavu čidiel (kapitola 5.2)	-
6212	Informácie výrobcu	-
6213	Informácie výrobcu	-
6215	Informácie výrobcu	-
6217	Informácie výrobcu	-
6230	Informácie výrobcu	-
6231	Informácie výrobcu	-
6704	Aktivácia zobrazenia interného kódu	áno
6705	Interný diagnostický kód	-
6706	Fáza horáku, v ktorej sa objavila porucha	-
6710	Reste relé alarmu (kapitola 10)	nie
6800	História – posledná porucha	-
6805	Interný kód poslednej poruchy	-
6806	Fáza horáku pri poslednej poruche	-
od 6810 do 6996	História porúch	-

Uvedené konfigurácie sú platné tiež pre d'alšie relé/sondy/vstupy dosky, ako napr. relé QX1 (riadok 5890) alebo sondy BX2 (riadok 5931) a BX3 (riadok 5932).

11. ĐALŠIE FUNKCIE

Okrem skôr opísaných nastavení je možné nakonfigurovať vstupy a výstupy podľa požiadaviek systému.V nasledujúcich schémach je výstup relé QX21 a sonda BX21 príslušenstva, ale rovnako platí pre relé QX22, QX23 a sondu BX22.Vo všetkých prípadoch je nutně nastavit' príslušenstvo ako "Multifunkčné".

MENU	PROGRAMOVACÍ RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	6020	Funkcia rozširujúci modul 1	Multifunkčný Aktívácia funkcie soláru

11.1 CIRKULAČNÉ ČERPADLO TÚV

Pokial' je použitý zásobník TÚV, je možné kontrolovať recirkulačné čerpadlo. Aktivovanie funkcie je viazané na časové programovanie TÚV. Funkcia aktivuje čerpadlo na 10 minút, nasleduje pauza 20 minút. Minimalizujú sa tým cirkulačné straty. Pomocou Ovládacieho panelu vstúpte do menu 2, vid popis v kapitole 5:

MENU	PROGRAMOVACÍ RIADOK	HODNOTA POPIS
KONFIGURÁCIA	6030 Cirkulačné čerpadlo Q4 Aktivovanie cirkulačného čerpadla TÚV (výstup relè QX21)
	6040	Sním. T cirkulácie TÚV B39	Aktivovanie sondy cirkulácie TÚV (sonda BX21)
TEPLÁ ÚŽITKOVÁ VODA	1663 z výroby = 45°C Hodnoty teploty		TÚV, pod ktorou je čerpadlo aktivne (hodnota cirkulácie)

11.2 SOLÁRNY SYSTÉM PRE OHREV BAZÉNA

Ohrev bazéna pomocou solárnych kolektorov môže byť vykonaný nasledujúcim spôsobom.

Uvedené schémy majú iba informativny charakter a musia byt' konzultované s odborníkom na tepelnú techniku.

Konfiguráciu vykonajte vid' popis v kapitole 8. Systém je potom nakonfigurovaný pre použitie solárnych kolektorov pre TÚV. Pomocou Ovládacieho panelu vstúpte do menu 2, vid' popis v kapitole 5:

MENU	PROGRAMOVACÍ RIADOK	HODNOTA POPIS
KONFIGURÁCIA	5931	Snímač teploty bazénu B13	Aktivovanie sondy bazéna (vstup sondy BX2)
	6030	Akčný člen obv. bazéna K18	Aktivovanie čerpadla pre vyhrievanie bazéna (Výstup relè QX21)
TEPLÁ ÚŽITKOVÁ VODA	6046 Uvolnenie bazéna- solár Požiadavka na ohrev bazéna od nadradenej regulácie

Použitie kontaktu H2 je dôležité, pretože zaručuje správne fungovanie systému, umožnuje tepelnú výmenu s bazénom, ak to ten umožní. Uistite sa teda, že je bazén napustený a prevádzkyschopný.

11.3 VŠEOBECNÁ POŽIADAVKA TEPLA

Všeobecná požiadavka tepla je požiadavka, ktorá nevychádza ani od jedného z troch vykurovacích okruhov a/alebo z okruhu TUV. Táto požiadavka je nazyvaná požiadavka spotreby a slúži na dodanie tepla externým jednotkám, ako napr. pre ohrev vody v bazéne.

Funkciu aktivujete vykonaním nasledujúcej konfigurácie. Pomocou Ovládacieho panelu vstúpte do menu 2, vid popis v kapitole 5:

MENU	PROGRAMOVACÍ RIADOK	HODNOTA	POPIS
KONFIGURÁCIA	6030	Čerp. okruh spotr. VK1 Q15	Aktivovanie čerpadla kvôli vonkajšej požiadavke 1 (Výstup relé QX21)
	6046	Požiadavka spotrebiča VK1	Kontakt pre vonkajšiu požiadavku 1
OKRUH SPOTREBIČA 1	1859	Nastavenie z výroby = 70°C	Teplota nábehu vykurovania kvôli vonkajšej požiadavke 1

Ak je požiadavka dodávaná pomocou analógového signálu 0-10 V, je potrebné nastavit' parameter 6046 ako "Richiesta utenza CR1 10V". Dalej musí byt nastavená charakteristika signálu pomocou parametrov:

6049

Hodn. napätia 1 H2 modul 1

6050

Funkčná hodn. 1 H2 modul 1

6051

Hodn. napätia 2 H2 modul 1

6052

Funkčná hodn. 2 H2 modul 1

11.4 ĐALŠIE KONFIGURÁCIE

Prehľad d'alších konfigurácií:

Relé QX21

Alarmový výstup K10	Alarm (napr. bytový dom)
Napájacie čerpadlo Q14	Čerpadlo aktívne pri každej požiadavke na vykurovanie alebo vonkajšej požiadavke
Časový program 5 K13	Kontakt riadený “časovým programom”
Požiadavka na chlad k28	Požiadavka na chlad ochladzovacieho okruhu 1
Doplňovanie vody K34	Ventil automatického napúšťania kotla
Vypnutie ventilátora K38	Vonkajšia kontrola ventilátora

Sonda BX21

Snímač aku zásobníka B4 Sonda zásobníka pre vykurovanie (horná)
Snímač aku zásobníka B41	Sonda zásobníka pre vykurovanie (spodná)
Snímač aku-zásobníka B42	Tretia sonda zásobníka pre vykurovanie (uprostred zásobníka)

Vstup H2

Chybové /alarmové hlásenie	Signál vonkajšieho alarmu
Prietokový spínač kotla	Riadenie prietokového spínača (len pokial' nie je priamo v kotle)
Kotlový termostat	Riadenie termostatu kotla (len pokial' nie je priamo v kotle)
Požiad. spotrebiča VK1 10V	Vonkajšia požiadavka 1 so signálom 0-10V (*)
Meranie tlaku 10V	Meranie tlaku so signálom 0-10V(*)
Predvolený výstup 10V	Regulácia výkonu kotla so signálom 0-10V (*)

* Aby bolo možné tieto funkcie používať, je nutné nastavit' údaje o analógovom signáli pomocou parametrov v menu Konfigurácia Ovládacieho panelu:

6049

Hodn. napätia 1 H2 modul 1

6050

Funkčná hodn. 1 H2 modul 1

6051

Hodn. napätia 2 H2 modul 1

6052

Funkčná hodn. 2 H2 modul 1

1. ZOZNAM PORÚCH

E	Porucha Popis poruchy
10 Čidlo vonkajšej sondy		Okruh vykurovania je aktivny bez ovládania (termostat, priestorová jednotka alebo vonkajšia jednotka) alebo je poškodená vonkajšia sonda
84	BSB, problém v komunikácii	2 alebo viac priestorových jednotiek nakonfigurovaných pre rovnaký okruh vykurovania
98 Prídavný modul 1 Príslušenstvo		AGU 2.550 nenájdené alebo nerozpoznané
99 Prídavný modul 2 Príslušenstvo		AGU 2.550 nenájdené alebo nerozpoznané
373 Prídavný modul 3 Príslušenstvo		AGU 2.550 nenájdené alebo nerozpoznané
30 Sonda vstupu 1 Nenájdená sonda zmiešavaného okruhu 1
32 Sonda vstupu 2 Nenájdená sonda zmiešavaného okruhu 2
260 Sonda vstupu 3 Nenájdená sonda zmiešavaného okruhu 3
335 BX21 žiadna funkcia Sonda BX21 nie je nakonfigurovaná
336 BX22 žiadna funkcia Sonda BX22 nie je nakonfigurovaná
324 BX rovnaké čidlá Dve alebo viac sond je nakonfigurované na rovnakú funkciu
52 Sonda ACS 2 Nenájdená sonda TÚV soláru
73	Sonda kolektora 1	Nenájdená sonda solárneho kolektora
57 Sonda cirkulácie TÚV	Nenájdená sonda cirkulácie TÚV
243 Sonda bazéna	Nenájdená sonda bazéna
25 Sonda kotla na drevo	Nenájdená sonda kotla na drevo
346 Chýba čerpadlo kotla Q10	Nenájdené čerpadlo kotla na biomasu

1. TECHNICKÉ ÚDAJE

Napájanie	Prevádzkové napätie	AC 230 V (±10 %)
	Frekvencia	50/60 Hz
	Maximálny príkon	4 VA
	Bezpečnosť vedenia (Napájanie a výstupy)	max. 10 AT
Kabeláž	Kábel alebo licna (skrútená alebo s dutinkou)	-
	1 vodič	0,5...2,5 mm2
	2 vodiče	0,5...1,5 mm2
Funkčné údaje	Trieda softwaru	A
	Druh prevádzky podľa EN 60 730	1b (automatická operácia)
Vstupy	Digitálny vstup H2	-
	Bezpečnostné malé napätie pre bezpotenciálové kontakty	-
	Kontakt pre malé napätie	-
	Napätie pri rozopnutom kontakte	DC 12 V
	Napätie pri zopnutom kontakte	DC 3 mA
	Analógový vstup H2	-
	Bezpečné malé napätie	-
	Rozsah	DC 0..10 V
	Vnútorný odpor	>100 kΩ
	Vstup L	AC 230 V (±10%)
	Vnútorný odpor	>100 kΩ
	Vstupy čidlel BX21, BX22	NTC 10k
	povolené káble pripojenia (meď)	-
	priemer	mm2	0,25	0,5	0,75	1,0	1,5
	maximálna dĺžka	m	20	40	60	80	120
Výstupy	Reléové výstupy	-
	prúdový rozsah	AC 0,02...2 (2) A
	maximálny spinací prúd	15 A per ≤1 s
	maximálny celkový prúd (pre všetky relé)	AC 6 A
	napáťový rozsah	AC 24...230 V (pre bezpotenciálové výstupy)
Rozhranie	BSB	2 vodičové zapojenia, nie je možné vymenit' polarizáciu
	Dĺžka káblov základný prístroj – periférny prístroj	max. 150 m
	celková dĺžka	max. 300 m (maximálna kapacita kábla 60nF)
	Priemer kábla	0,5 mm2
Maximálny počet kotlov v kaskáde		16

ÍNDICE
